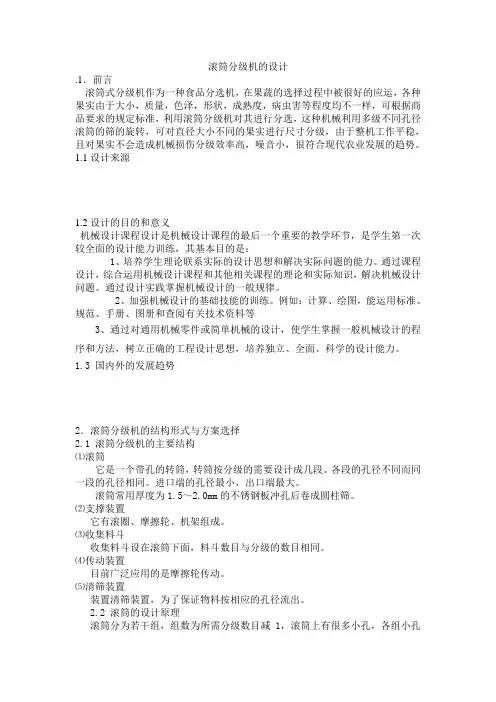

滚筒分级机的设计.1．前言滚筒式分级机作为一种食品分选机，在果蔬的选择过程中被很好的应运，各种果实由于大小，质量，色泽，形状，成熟度，病虫害等程度均不一样，可根据商品要求的规定标准，利用滚筒分级机对其进行分选，这种机械利用多级不同孔径滚筒的筛的旋转，可对直径大小不同的果实进行尺寸分级，由于整机工作平稳，且对果实不会造成机械损伤分级效率高，噪音小，很符合现代农业发展的趋势。
1.1设计来源1.2设计的目的和意义机械设计课程设计是机械设计课程的最后一个重要的教学环节，是学生第一次较全面的设计能力训练，其基本目的是：1、培养学生理论联系实际的设计思想和解决实际问题的能力。
通过课程设计，综合运用机械设计课程和其他相关课程的理论和实际知识，解决机械设计问题。
通过设计实践掌握机械设计的一般规律。
2、加强机械设计的基础技能的训练。
例如：计算、绘图，能运用标准、规范、手册、图册和查阅有关技术资料等3、通过对通用机械零件或简单机械的设计，使学生掌握一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的设计能力。
1.3 国内外的发展趋势2．滚筒分级机的结构形式与方案选择2.1 滚筒分级机的主要结构⑴滚筒它是一个带孔的转筒，转筒按分级的需要设计成几段。
各段的孔径不同而同一段的孔径相同。
进口端的孔径最小，出口端最大。
滚筒常用厚度为1.5～2.0mm的不锈钢板冲孔后卷成圆柱筛。
⑵支撑装置它有滚圈、摩擦轮、机架组成。
⑶收集料斗收集料斗设在滚筒下面，料斗数目与分级的数目相同。
⑷传动装置目前广泛应用的是摩擦轮传动。
⑸清筛装置装置清筛装置，为了保证物料按相应的孔径流出。
2.2 滚筒的设计原理滚筒分为若干组，组数为所需分级数目减1，滚筒上有很多小孔，各组小孔孔径不同，而同一组中孔径相同。
从物料进口至出口，后组的孔径比前组大，工作时，被筛选的物料由喂入装置进入筛筒内，沿着旋转筛筒的内壁上升，当上升至一定高度后松散落下。
分选分级机械与设备
6. 按物料的光电特性分选
利用物料的表面的颜色差异 ，分出物料中的异色物料。
7.按物料的内部品质分级
根据物料的质量指 标进行分选和分级 ，一般采用无损检 测的各种方法，内 部品质的分选和分 级比其他方法更具 有广泛的意义，但 分选难度更大。
8. 按物料的其他性质分级
根据物料的质量指标相关联的物理方法检 测物料并分选和分级，一般采用各种传感 器来检测物料。此方法技术难度较大。
4. 绢筛面(筛绢)
由绢丝编织而成 材料为蚕丝、锦纶丝和尼龙 主要用于粉料筛分 一般大于40目
缺点：绢丝在筛面中极易移动而改变筛孔尺寸， 使用时必须用大框架绷紧。
三、筛面的运动方式
静止倾斜筛面:
物料靠自重在筛面作向下直线滑动，小颗 粒通过筛孔进行分离。改变筛面的倾角可 以改变物料在筛面上的速度和逗留时间，
紧密。
混合法 综合前两种方法的优点
5）开孔率
概念：指筛孔所占面积与整个筛面面积的比值。
（开孔率愈大，筛分效率就愈高。但过大会影响筛子的强度 ，一般以50%～60%为宜。）
筛孔的排列方式：有正方形、矩形和正三角形等 排列方式，以正三角形为佳。
正三角形排列的有效面积系数较 正方形排列增大，可增加16%； 并且它的筛孔是错开的，分级效 率和生产率都较高。
筛分效率＝筛过物/理论可筛过物
η＝G’/G*X
4）筛面组合
筛余物法（筛余物送至下道筛面）
特点：先提细粒，后提粗粒 优点：粗粒料筛分路线长，筛面的检查、清理维护方便 缺点：筛面易磨损，粗粒料阻碍细粒料接触筛面，降低筛
分效率
筛过物法（筛过物送至下道筛面）
特点：先提粗粒，后提细粒 优点：筛面的负荷减轻，提高筛分效率，筛面配置空间较
马铃薯滚筒分级机的设计改进与优化
马铃薯滚筒分级机的设计改进与优化随着农业机械的不断发展，马铃薯滚筒分级机在农业生产中发挥着重要的作用。
然而，传统的马铃薯滚筒分级机存在一些设计上的不足，如分级效果不佳、能耗较高等问题。
为了提高马铃薯滚筒分级机的分级效果并降低能耗，本文将就马铃薯滚筒分级机的设计改进与优化展开讨论。
设计改进一：滚筒结构优化传统的马铃薯滚筒分级机通常采用直径相同的滚筒进行筛分，这种设计容易导致马铃薯在滚筒上堆积，从而影响分级效果。
为了改善这一问题，可以引入不同直径的滚筒，使得马铃薯在不同尺寸的间隙中通过，从而实现更加精细的分级。
同时，滚筒的材质也需要优化选择，选择表面光滑、耐磨损的材料，减少摩擦阻力，提高分级效果。
设计改进二：辅助装置应用为了提高马铃薯在滚筒上的均匀分布，可以在滚筒的进料端添加辅助装置。
比如，可以采用旋转分体结构，使得马铃薯在进料过程中旋转，从而实现均匀分布。
此外，还可以在滚筒上添加隔板，使得马铃薯在滚筒上得到更加均衡的分布，提高分级效果。
设计改进三：智能控制系统应用传统的马铃薯滚筒分级机通常采用人工操作的方式，存在分级效果不稳定的问题。
为了解决这个问题，可以引入智能控制系统，实现对马铃薯滚筒分级机的自动化控制。
通过传感器的监测，智能控制系统可以自动调整滚筒的转速和运行状态，以适应不同规格马铃薯的处理需求，提高分级效果。
设计改进四：能量消耗降低马铃薯滚筒分级机通常采用电动机驱动，能耗较高。
为了降低能耗，可以改进电动机的选择和驱动方式，选用高效节能的电动机，并结合变频调速技术，根据实际需要调整滚筒的转速，以减少无效功耗。
此外，还可以通过改进滚筒的材料和结构，减少摩擦阻力，降低能耗。
综上所述，马铃薯滚筒分级机的设计改进与优化可以从滚筒结构优化、辅助装置应用、智能控制系统应用以及能量消耗降低四个方面展开。
通过这些改进与优化措施，可以进一步提高马铃薯滚筒分级机的分级效果，并降低能耗，为农业生产提供更加可靠高效的服务。
毕业设计(论文)-手动红薯切片机设计模板
第一章绪论1.1 食品机械与设备主要包括的内容食品机械与设备的主要内容包括：输送机械与设备、清洗和原料预处理机械与设备、搅拌及均质机械与设备、原料及半成品的热处理机械与设备、真空浓缩设备、干燥机械与设备、排气及杀菌机械与设备等。
1.2 市场上已经出现的切片机1.2.1 制浆造纸行业：一般形式有刀盘式切片机，鼓式切片机，螺旋切片机等。
刀盘式切片机由刀盘、机壳、喂料槽以及传动装置等部分组成。
沉重的刀盘还起到飞轮的作用，稳定切片过程。
刀片由盘面辐射状安装，并突出20mm左右，原木通过溜槽喂入转盘的一侧，刀片与原木轴线成一定角度进行切片，处理量为290mSUB/h,通常情况下木片长度24mm，刀盘直径3360mm,刀盘转速249rpm,刀盘上安装有16只刀片，由4台马达带动，总功率为4 315kw,马达速度为25r/s.1.2.2 制作细胞或组织切片行业：用于光学显微镜的有旋转式和滑走式切片机。
用于电子显微镜的有超薄切片机，使用玻璃刀或钻石刀制作超薄切片。
材料的装置有机械推进式和热膨胀式。
用于冷冻切片法的有冷冻切片机、低温恒温器、冷冻超薄切片机。
用于徒手切片的有圆筒切片机。
1.2.3 肉片加工行业：羊肉、牛肉切片机：该类切片机的刀片采用了进口合金钢材料，可适应高速度、大批次肉片的加工：肉片厚薄自动可调，并与进料机构精巧配合，使之可根据所需肉片厚度自动控制推进速度;工作平台完全由尼龙板制作，可防止肉卷融化，既高档有保证了卫生要求。
尤其值得一提的是，从该切片机出来的成品肉片可自然成细卷，而且无需解冻立即包装，非常方便。
1.2.4 蔬果加工行业：多功能切丝切片机，由重力棒、进料筒、转盘、切刀、切丝刀、机架、底座、轴、支撑轮、动力装置等组成，切刀和切丝刀安装在转盘上，转盘在动力装置的作用下做旋转运动，转盘上的切刀和切丝刀将原料切割成片或丝，主要用于土豆、萝卜、荠菜、瓜果、酸菜、白菜，肉类的片、丝的加工，具有结构简单、使用安全、操作方便、加工效率高等优点，适合于个人经商使用。
多功能红薯切片机的设计

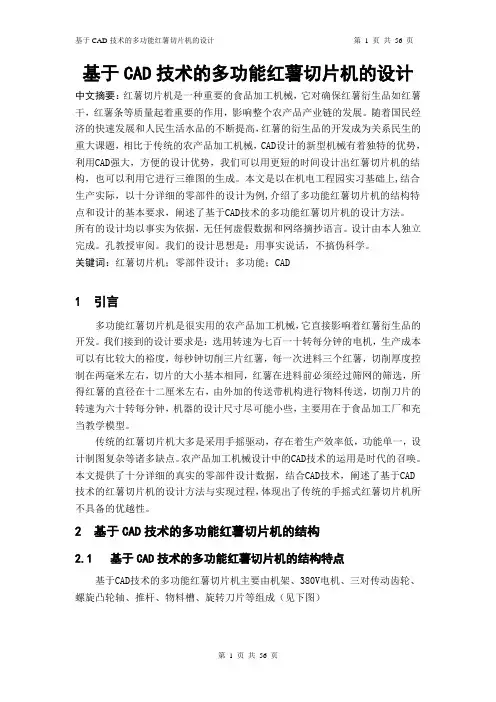

基于CAD技术的多功能红薯切片机的设计中文摘要：红薯切片机是一种重要的食品加工机械，它对确保红薯衍生品如红薯干，红薯条等质量起着重要的作用，影响整个农产品产业链的发展。
