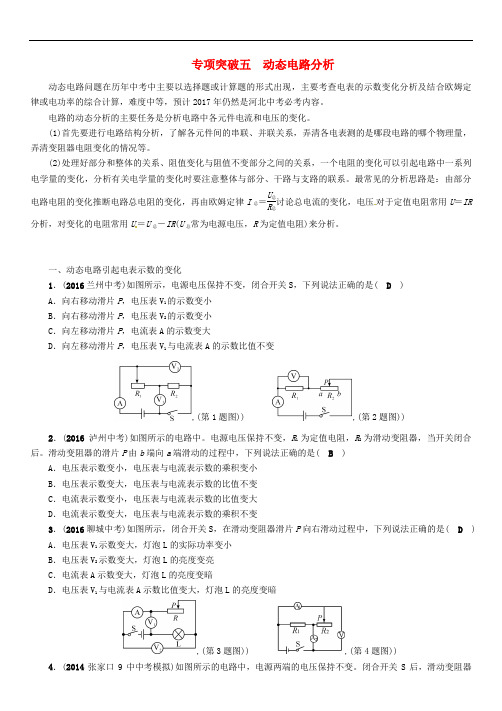

专项突破五 动态电路分析
动态电路问题在历年中考中主要以选择题或计算题的形式出现，主要考查电表的示数变化分析及结合欧姆定律或电功率的综合计算，难度中等，预计2017年仍然是河北中考必考内容。
电路的动态分析的主要任务是分析电路中各元件电流和电压的变化。
(1)首先要进行电路结构分析，了解各元件间的串联、并联关系，弄清各电表测的是哪段电路的哪个物理量，弄清变阻器电阻变化的情况等。
(2)处理好部分和整体的关系、阻值变化与阻值不变部分之间的关系，一个电阻的变化可以引起电路中一系列电学量的变化，分析有关电学量的变化时要注意整体与部分、干路与支路的联系。
最常见的分析思路是：由部分电路电阻的变化推断电路总电阻的变化，再由欧姆定律I 总＝U 总R 总讨论总电流的变化，电压对于定值电阻常用U ＝IR 分析，对变化的电阻常用U ＝U 总－IR (U 总常为电源电压，R 为定值电阻)来分析。
一、动态电路引起电表示数的变化
1．(2016兰州中考)如图所示，电源电压保持不变，闭合开关S ，下列说法正确的是( D )
A ．向右移动滑片P ，电压表V 1的示数变小
B ．向右移动滑片P ，电压表V 2的示数变小
C ．向左移动滑片P ，电流表A 的示数变大
D ．向左移动滑片P ，电压表V 1与电流表A 的示数比值不变
,(第1题图)) ,(第2题图))
2．(2016泸州中考)如图所示的电路中。
电源电压保持不变，R 1为定值电阻，R 2为滑动变阻器，当开关闭合后。
滑动变阻器的滑片P 由b 端向a 端滑动的过程中，下列说法正确的是( B )
A ．电压表示数变小，电压表与电流表示数的乘积变小
B ．电压表示数变大，电压表与电流表示数的比值不变
C ．电流表示数变小，电压表与电流表示数的比值变大
D ．电流表示数变大，电压表与电流表示数的乘积不变
3．(2016聊城中考)如图所示，闭合开关S ，在滑动变阻器滑片P 向右滑动过程中，下列说法正确的是( D )
A ．电压表V 1示数变大，灯泡L 的实际功率变小
B ．电压表V 2示数变大，灯泡L 的亮度变亮
C ．电流表A 示数变大，灯泡L 的亮度变暗
D ．电压表V 1与电流表A 示数比值变大，灯泡L 的亮度变暗
,(第3题图))
,(第4题图)) 4．(2014张家口9中中考模拟)如图所示的电路中，电源两端的电压保持不变。
闭合开关S 后，滑动变阻器的滑片P 向右移动，下列说法中正确的是( A )
A．电流表A1与电流表A2的示数之和变小
B．电压表V与电流表A2的示数之比保持不变
C．电流表A1的示数变小，电压表V的示数变大
D．电流表A2的示数不变，电压表V的示数不变
5．(2015石家庄28中中考模拟)如图所示，电源两端电压保持不变，R0为定值电阻。
将滑片P置于中点，只闭合S1时，电压表的示数为U，电流表的示数为I。
下列情况中电压表和电流表示数变化正确的是( B)
A．滑片P不动，断开S1，闭合S2、S3时，电压表示数不变，电流表示数变小
B．滑片P不动，断开S1，闭合S2、S3时，电压表示数变大，电流表示数变大
C．只闭合S1，滑片P从中点向右移动时，电压表示数变大，电流表示数变小
D．只闭合S1，滑片P从中点向右移动时，电压表示数不变，电流表示数变大
6．(2016潍坊中考)(多选)如图所示的电路中，电源电压保持不变，R0为定值电阻，灯泡阻值不变，R为光敏电阻，其阻值随照射在它上面的光强(表示光照射强弱的物理量)减小而增大。
闭合开关S，当光强增大时( BC) A．电压表V1示数减小
B．电压表V2示数减小
C．电压表V1与电流表A示数比值不变
D．电压表V2与电流表A示数比值不变
二、动态电路引起电功率的变化
7．(2016雅安中考)如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器(a、b为其两端点)，闭合开关S，当滑片P在b端时，电流表示数为0.2 A，R2消耗的电功率为2 W；当滑片P移动至某一位置时，电流表示数为0.5 A，R2消耗的电功率为3.5 W，则当滑片P从a移到b的过程中( D)
A．电压表示数变化了12 V
B．电流表示数变化了1.2 A
C．R1消耗的电功率变化了5 W
D．电路消耗的总功率变化了12 W
8．(2016山西中考)甲醛对人体危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。
“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示。
电源电压恒为3 V，R0为10 Ω的定值电阻，R为可以感知甲醛
污染指数的可变电阻，其阻值随污染指数变化的情况如图乙所示。
用电压表示数反映污染指数，污染指数在50以下为轻度污染，50～100之间为中度污染，100以上为重度污染，以下分析正确的是( B)
A．污染指数越小，电压表示数越大
B．电压表示数为1 V时，属于重度污染
C．污染指数越大，电路中消耗的总功率越小
D．污染指数为50时，电压表的示数为2.5 V
9．(2016达州中考)如图所示电路中，电源电压不变，R1为滑动变阻器，R2为定值电阻，开关S闭合后，当滑片P在变阻器的两端A、B之间滑动的过程中，电压表的最大示数为4 V，电流表的示数变化范围是0.4 A～1.2 A，则下列结论正确的是( C)
A．R2＝10 Ω
B．R1的最大电阻为5 Ω
C．电源电压为6 V
D．电阻R2的电功率变化范围是1.6 W至4.8 W
,(第9题图)) ,(第10题图)) 10．(2016保定育德中学中考模拟)(多选)如图所示，是我市某中学物理兴趣小组设计的电子身高测量仪的电路图。
其中，定值电阻R1＝6 Ω，电源电压恒为 4.5 V，R2的规格为“15 Ω0.5 A”，电压表的量程为0～3 V，电流表的量程为0～0.6 A，闭合开关S，则( BD)
A．当测个头高的同学身高时，电压表的示数比测个头矮的同学时小
B．当R2接入电路中的电阻为1.5 Ω时，电流表的示数为0.6 A
C．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是0～12 Ω
D．当R2接入电路中的电阻为9 Ω时，电阻R1消耗的功率为0.54 W
11．(2016邢台金华中学中考模拟)(多选)如图所示的电路中，小灯泡标有“6 V 3 W”字样，变阻器最大阻值为100 Ω，电源电压恒为18 V。
要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值(灯丝电阻不变)。
下列说法正确的是( CD)
A．变阻器的滑片向左移动时电压表示数变大
B．电路消耗的最大功率为10.8 W
C．小灯泡的电功率最小值为0.75 W
D．滑动变阻器允许调节的范围是24 Ω～60 Ω。
