浙江省名校新高考研究联盟(Z20联盟)2020届高三第三次联考试题 物理答案
2020年浙江省名校新高考研究联盟(Z20联盟)高考物理三模试卷 (含答案解析)
2020年浙江省名校新高考研究联盟(Z20联盟)高考物理三模试卷一、单选题（本大题共13小题，共39.0分）1.下列说法正确的是()A. 甲图是高速上的指示牌，上面的“77km”、“100km”等指的是位移B. 乙图是高速上的指示牌，上面的“120”、“100等指的是平均速度C. 丙图是汽车上的时速表，上面的“72”指的是瞬时速度的大小D. 丁图是导航中的信息，上面的“26分钟”、“27分钟”指的是时刻2.某一个物理量X的表达式为X=3mω2，其中ω是角速度，ρ是密度，G是万有引力常量，根据以4πρG上信息，请你判断()A. 物理量X与加速度和位移的乘积是同一个物理量B. 物理量X的国际单位是导出单位C. X与X=2E k导出的(其中E k是动能，v是速度)是同一个物理量v2D. 物理量X与加速度和时间的乘积是同一个物理量物理量3.如图所示为甲、乙两质点v−t图象，下列说法中正确的是()A. 质点乙与甲的运动方向相反B. 质点甲、乙的速度相同C. 在相同的时间内，质点甲、乙的位移相同D. 甲、乙之间的距离越来越大4.两物体M、m用跨过光滑定滑轮的轻绳相连，如图所示，OA、OB与水平面的夹角分别为α、β，已知α<β，M、m均处于静止状态。
则()A. 水平面一定是粗糙的B. 水平面可能是光滑的C. OA绳的拉力大于OB绳的拉力D. OA绳的拉力等于OB绳的拉力5.甲物体质量是乙物体质量的5倍，甲、乙从同一高度同时自由落下，下列说法中正确的是()A. 最终甲比乙先落地B. 未落地前，甲加速度是乙加速度的5倍C. 未落地前，在同一时刻甲的速度比乙的速度大D. 未落地前，下落1m时，它们的速度相同6.我国相继成功发射的“实践卫星二十号”和“通信技术试验卫星五号”都属于地球静止轨道卫星，它们均绕地球做匀速圆周运动。
则两颗卫星在轨运行的()A. 线速度等于第−宇宙速度B. 动能一定相等C. 向心力大小一定相等D. 向心加速度大小一定相等7.下列说法中，正确的是()A. 当两个正点电荷相互靠近时，它们的电势能减少B. 当两个负点电荷相互靠近时，它们的电势能不变C. 一个正点电荷与一个负点电荷相互靠近时，它们的电势能增大D. 一个正点电荷与一个负点电荷相互靠近时，它们的电势能减小8.如图所示，R是一个定值电阻，A、B为水平正对放置的两块平行金属板，两板间带电微粒P处于静止状态，则下列说法正确的是()A. 若增大A、B两金属板的间距，则有向右的电流通过电阻RB. 若增大A、B两金属板间的间距，P将向上运动C. 若紧贴A板内侧插入一块一定厚度的金属片，P将向上运动D. 若紧贴B板内侧插入一块一定厚度的陶瓷片，P将向上运动9.如图所示，小球以v0正对倾角为θ的斜面水平抛出，若小球到达斜面时垂直于斜面，则飞行时间t为(重力加速度为g)()A. t=v0tanθB. t=2v0tanθg C. t=v0gtanθD. t=2v0gtanθ10.如图所示，用手握着细绳的一端在水平桌面上做半径为r的匀速圆周运动，圆心为O，角速度为ω，细绳长为L，质量忽略不计，运动过程中细绳始终与小圆相切。

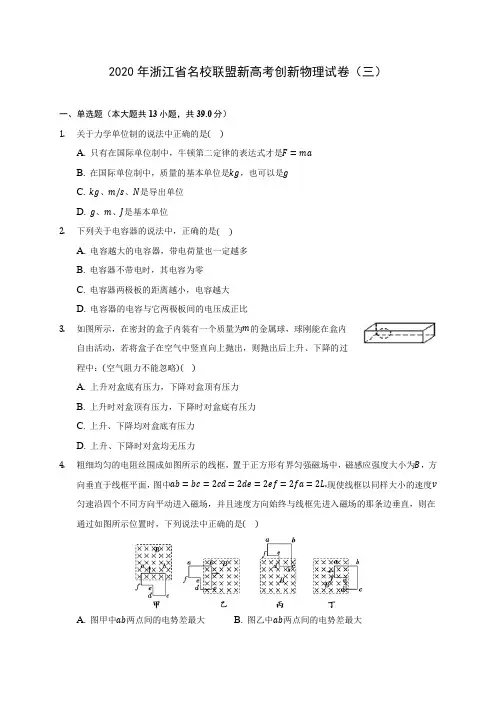

2020年浙江省名校联盟新高考创新物理试卷(三)(含答案解析)
2020年浙江省名校联盟新高考创新物理试卷（三）一、单选题（本大题共13小题，共39.0分）1.关于力学单位制的说法中正确的是()A. 只有在国际单位制中，牛顿第二定律的表达式才是F=maB. 在国际单位制中，质量的基本单位是kg，也可以是gC. kg、m/s、N是导出单位D. g、m、J是基本单位2.下列关于电容器的说法中，正确的是()A. 电容越大的电容器，带电荷量也一定越多B. 电容器不带电时，其电容为零C. 电容器两极板的距离越小，电容越大D. 电容器的电容与它两极板间的电压成正比3.如图所示，在密封的盒子内装有一个质量为m的金属球，球刚能在盒内自由活动，若将盒子在空气中竖直向上抛出，则抛出后上升、下降的过程中：(空气阻力不能忽略)()A. 上升对盒底有压力，下降对盒顶有压力B. 上升时对盒顶有压力，下降时对盒底有压力C. 上升、下降均对盒底有压力D. 上升、下降时对盒均无压力4.粗细均匀的电阻丝围成如图所示的线框，置于正方形有界匀强磁场中，磁感应强度大小为B，方向垂直于线框平面，图中ab=bc=2cd=2de=2ef=2fa=2L.现使线框以同样大小的速度v 匀速沿四个不同方向平动进入磁场，并且速度方向始终与线框先进入磁场的那条边垂直，则在通过如图所示位置时，下列说法中正确的是()A. 图甲中ab两点间的电势差最大B. 图乙中ab两点间的电势差最大C. 图丙中ab上电流方向是a流向bD. 图丁中回路电流最小5.在某次游戏中，两位同学对面站立、手掌相对并用力推对方，关于这两个人的推力下列理解正确的是()A. 力气大的一方给对方的推力大于对方给他的推力B. 由于作用力和反作用力总是大小相等的，所以谁也推不动对方C. 两人的推力同时出现，同时增大，同时消失D. 两人的推力大小相等，方向相反，作用在同一条直线上，因此是一对平衡力6.美国科学家通过射电望远镜观察到宇宙中存在一些离其他恒星较远的、由质量相等的三颗星组成的三星系统：三颗星位于同一直线上，两颗环绕星围绕中央星在同一半径为R的圆形轨道上运行。
2024届浙江省Z20联盟高三下学期第三次联考物理试题
2024届浙江省Z20联盟高三下学期第三次联考物理试题一、单项选择题：本题共8小题，每小题3分，共24分，在每小题给出的答案中，只有一个符合题目要求。
(共8题)第(1)题用两个完全相同的灵敏电流计改装成两个量程不同的电流表，下列说法正确的是（ ）A．将两个电流表并联，指针偏角不同，量程大的示数大B．将两个电流表并联，指针偏角相同，量程大的示数小C．将两个电流表串联，两表示数相同，量程大的偏角小D．将两个电流表串联，两表示数相同，量程大的偏角大第(2)题2022年10月31日，梦天实验舱搭乘长征五号遥四运载火箭，在中国文昌航天发射场发射升空，进入预定轨道，并按照预定程序与空间站组合体交会对接。
对接前梦天实验舱处于比空间站更低的圆轨道。
下列说法正确的是（ ）A．梦天实验舱运行的速度大于第一宇宙速度B．梦天实验舱对接后运行周期变小C．要完成对接，梦天实验舱应该在原轨道适当减速D．若已知空间站在轨运行周期、运行速度及引力常量，则可估算出地球的质量第(3)题如图（a）所示，理想变压器的原、副线圈的匝数比为3:1，R T为阻值随温度升高而减小的热敏电阻，R1为定值电阻，电压表和电流表均为理想交流电表。
原线圈所接电源电压u随时间t按正弦规律变化，如图（b）所示。
下列说法正确的是（ ）A．u随t变化的规律为B．变压器原、副线圈中的电流之比为3:1C．变压器输入、输出功率之比为1:3D．若热敏电阻R T的温度升高，则电流表的示数变小，变压器的输入功率变大第(4)题日本将核废水排放到大海中，会对太平洋造成长时间的核污染。
废水中含有铯、锶、氚等多种放射性物质，其中铯137原子核具有较强的放射性，会发生衰变并释放能量，其半衰期长达30年。
若铯137原子核的衰变方程为：，下列说法正确的是（ ）A．铯137衰变时，衰变产物中的X为中子B．铯137衰变时，衰变产物中的X为质子C．虽然未衰变的铯137数量逐渐减少，但其半衰期并不改变D．排入太平洋后，废水中的铯137经过60年只衰变了四分之一第(5)题某同学在“探究电磁感应的产生条件”的实验中，设计了如图所示的装置：线圈A通过电流表甲、高阻值的电阻R′、滑动变阻器R和开关S连接到干电池上，线圈B的两端接到另一个电流表乙上，两个电流表相同，零刻度居中。

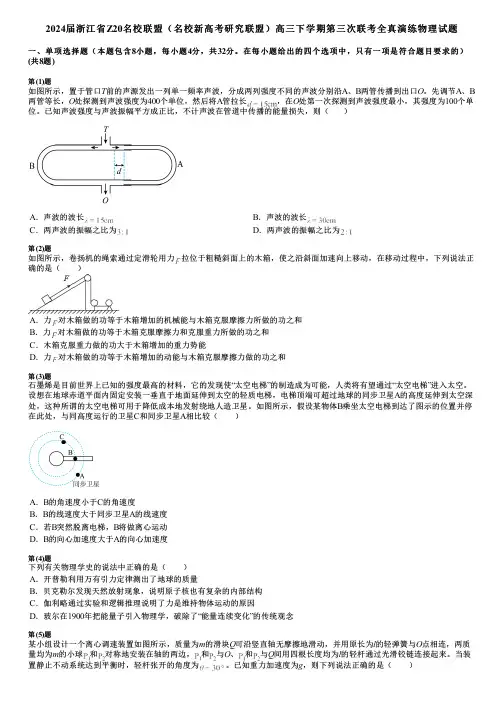

2024届浙江省Z20名校联盟(名校新高考研究联盟)高三下学期第三次联考全真演练物理试题
2024届浙江省Z20名校联盟（名校新高考研究联盟）高三下学期第三次联考全真演练物理试题一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题如图所示，置于管口T前的声源发出一列单一频率声波，分成两列强度不同的声波分别沿A、B两管传播到出口O。
先调节A、B 两管等长，O处探测到声波强度为400个单位，然后将A管拉长，在O处第一次探测到声波强度最小，其强度为100个单位。
已知声波强度与声波振幅平方成正比，不计声波在管道中传播的能量损失，则（）A．声波的波长B．声波的波长C．两声波的振幅之比为D．两声波的振幅之比为第(2)题如图所示，卷扬机的绳索通过定滑轮用力拉位于粗糙斜面上的木箱，使之沿斜面加速向上移动，在移动过程中，下列说法正确的是（ ）A．力对木箱做的功等于木箱增加的机械能与木箱克服摩擦力所做的功之和B．力对木箱做的功等于木箱克服摩擦力和克服重力所做的功之和C．木箱克服重力做的功大于木箱增加的重力势能D．力对木箱做的功等于木箱增加的动能与木箱克服摩擦力做的功之和第(3)题石墨烯是目前世界上已知的强度最高的材料，它的发现使“太空电梯”的制造成为可能，人类将有望通过“太空电梯”进入太空。
设想在地球赤道平面内固定安装一垂直于地面延伸到太空的轻质电梯，电梯顶端可超过地球的同步卫星A的高度延伸到太空深处，这种所谓的太空电梯可用于降低成本地发射绕地人造卫星。
如图所示，假设某物体B乘坐太空电梯到达了图示的位置并停在此处，与同高度运行的卫星C和同步卫星A相比较（ ）A．B的角速度小于C的角速度B．B的线速度大于同步卫星A的线速度C．若B突然脱离电梯，B将做离心运动D．B的向心加速度大于A的向心加速度第(4)题下列有关物理学史的说法中正确的是（ ）A．开普勒利用万有引力定律测出了地球的质量B．贝克勒尔发现天然放射现象，说明原子核也有复杂的内部结构C．伽利略通过实验和逻辑推理说明了力是维持物体运动的原因D．玻尔在1900年把能量子引入物理学，破除了“能量连续变化”的传统观念第(5)题某小组设计一个离心调速装置如图所示，质量为m的滑块Q可沿竖直轴无摩擦地滑动，并用原长为l的轻弹簧与O点相连，两质量均为m的小球和对称地安装在轴的两边，和与O、和与Q间用四根长度均为l的轻杆通过光滑铰链连接起来。

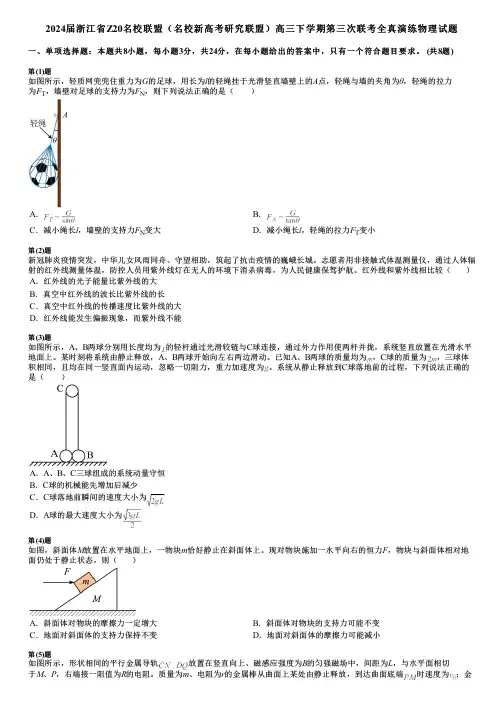

2024届浙江省Z20名校联盟(名校新高考研究联盟)高三下学期第三次联考全真演练物理试题
2024届浙江省Z20名校联盟（名校新高考研究联盟）高三下学期第三次联考全真演练物理试题一、单项选择题：本题共8小题，每小题3分，共24分，在每小题给出的答案中，只有一个符合题目要求。
(共8题)第(1)题如图所示，轻质网兜兜住重力为G的足球，用长为l的轻绳挂于光滑竖直墙壁上的A点，轻绳与墙的夹角为θ，轻绳的拉力为F T，墙壁对足球的支持力为F N，则下列说法正确的是（）A．B．C．减小绳长l，墙壁的支持力F N变大D．减小绳长l，轻绳的拉力F T变小第(2)题新冠肺炎疫情突发，中华儿女风雨同舟、守望相助，筑起了抗击疫情的巍峨长城。
志愿者用非接触式体温测量仪，通过人体辐射的红外线测量体温，防控人员用紫外线灯在无人的环境下消杀病毒，为人民健康保驾护航。
红外线和紫外线相比较（）A．红外线的光子能量比紫外线的大B．真空中红外线的波长比紫外线的长C．真空中红外线的传播速度比紫外线的大D．红外线能发生偏振现象，而紫外线不能第(3)题如图所示，A、B两球分别用长度均为的轻杆通过光滑较链与C球连接，通过外力作用使两杆并拢，系统竖直放置在光滑水平地面上。
某时刻将系统由静止释放，A、B两球开始向左右两边滑动。
已知A、B两球的质量均为，C球的质量为，三球体积相同，且均在同一竖直面内运动，忽略一切阻力，重力加速度为。
系统从静止释放到C球落地前的过程，下列说法正确的是（ ）A．A、B、C三球组成的系统动量守恒B．C球的机械能先增加后减少C．C球落地前瞬间的速度大小为D．A球的最大速度大小为第(4)题如图，斜面体M放置在水平地面上，一物块m恰好静止在斜面体上。
现对物块施加一水平向右的恒力F，物块与斜面体相对地面仍处于静止状态，则（）A．斜面体对物块的摩擦力一定增大B．斜面体对物块的支持力可能不变C．地面对斜面体的支持力保持不变D．地面对斜面体的摩擦力可能减小第(5)题如图所示，形状相同的平行金属导轨放置在竖直向上、磁感应强度为B的匀强磁场中，间距为L，与水平面相切于M、P，右端接一阻值为R的电阻。
2024届浙江省Z20名校联盟(名校新高考研究联盟)高三下学期第三次联考物理试题
2024届浙江省Z20名校联盟（名校新高考研究联盟）高三下学期第三次联考物理试题一、单选题 (共6题)第(1)题从地面竖直向上抛出一物体，物体在运动过程中除受到重力外，还受到一大小不变、方向始终与运动方向相反的外力作用．距地面高度h在3m以内时，物体上升、下落过程中动能E k随h的变化如图所示．重力加速度取10m/s2．该物体的质量为A．2kg B．1.5kg C．1kg D．0.5kg第(2)题在同一位置以相同的速率把三个小球分别沿水平、斜向上、斜向下方向抛出，不计空气阻力，则落在同一水平地面时的速度大小( )A．一样大B．水平抛的最大C．斜向上抛的最大D．斜向下抛的最大第(3)题揭示原子核还可以再分的事实是（ ）A．电子的发现B．质子的发现C．天然放射性现象的发现D．中子的发现第(4)题跳伞运动员由高空沿竖直方向落下，时刻开启降落伞，时刻开始做匀速直线运动直到时刻落地，速度传感器记录此过程中运动员的图像如图所示，下列关于跳伞运动员及降落伞的说法正确的是（ ）A．时间内，他们处于超重状态B．时间内，他们受到的空气阻力逐渐增大C．时刻，他们所受重力的功率最大D．时间内，他们的机械能守恒第(5)题如图所示，空间存在垂直纸面向外的环形匀强磁场，磁感应强度为B，磁场内外边界为两个同心圆，半径分别为R、3R。
现有质量为m电荷量为q的粒子，沿半径方向垂直于磁场进入环形区域，粒子恰好不能进入小圆区域，不计重力。
则粒子在磁场中运动的（）A．轨道半径为1.5R B．轨道半径为3RC．运动时间为D．运动时间为第(6)题下列四种情况中，不属于光的干涉现象是（）A．单色光通过双缝B．用特制眼镜看立体电影C．检测平面的平滑度D．肥皂泡表面有彩色条纹二、多选题 (共4题)第(1)题从2019年11月中国火星探测任务首次公开亮相，到2022年2月4日天问一号火星车祝贺北京冬奥会盛大开幕。
数年间，中国的火星探测计划取得了举世瞩目的成就。
2024届浙江省Z20名校联盟(名校新高考研究联盟)高三下学期第三次联考物理试题
2024届浙江省Z20名校联盟（名校新高考研究联盟）高三下学期第三次联考物理试题一、单选题 (共7题)第(1)题密立根油滴实验装置如图所示，两块水平放置的金属板分别与电源的正负极相接，板间产生匀强电场。
用一个喷雾器把密度相同的许多油滴从上板中间的小孔喷入电场，油滴从喷口喷出时由于摩擦而带电。
金属板间电势差为U时，电荷量为q、半径为r的球状油滴在板间保持静止。
若仅将金属板间电势差调整为2U，则在板间能保持静止的球状油滴所带电荷量和半径可以为（ ）A．q，r B．2q，r C．2q，2r D．4q，2r第(2)题中国大飞机的长度为，宽度为，是我国自主研发的首款民用客机，标志着我国成为世界上少数几个具有研发制造大型客机能力的国家。
当测试员在北半球乘坐以的速度水平飞行时，用智能手机测得地磁场磁感应强度的水平分量和竖直分量大小分别为、，沿着飞机的运动方向看，下列说法正确的是（ ）A．机身上下两点之间一定存在电势差B．机身前后两点之间一定存在电势差C．机身上两点之间的电势差最高可达D．机身上两点之间的电势差最高可达第(3)题智能呼啦圈可以提供全面的数据记录，让人合理管理自己的身材。
如图甲，腰带外侧带有轨道，将带有滑轮的短杆穿入轨道，短杆的另一端悬挂一根带有配重的轻绳，其简化模型如图乙所示。
可视为质点的配重质量为0.4kg，轻绳长为0.4m，悬挂点P到腰带中心点O的距离为0.26m，配重随短杆做水平匀速圆周运动，绳子与竖直方向夹角为，运动过程中腰带可视为静止，重力加速度g取，，下列说法正确的是（ ）A．若增大转速，腰带受到的摩擦力变大B．当转速时，则绳子与竖直方向夹角C．若增大转速，则绳子与竖直方向夹角将减小D．若增加配重，保持转速不变，则绳子与竖直方向夹角将减小第(4)题如图所示，在竖直平面xOy内存在大小、方向未知的匀强电场。
一质量为m的小球从y轴上P点以水平速度v进入第一象限，速度方向沿x轴正方向，经过x轴上Q点时的速度大小也为v，方向与x轴夹角为37°。
2024届浙江省Z20名校联盟(名校新高考研究联盟)高三下学期第三次联考全真演练物理试题
2024届浙江省Z20名校联盟（名校新高考研究联盟）高三下学期第三次联考全真演练物理试题一、单选题 (共6题)第(1)题自耦变压器在高铁技术中被广泛应用。
如题图所示，一理想自耦变压器接在的正弦交流电压上，P为滑动触头，初始位置位于线圈CD的中点G，A1和A2为理想交流电表，定值电阻，下列说法正确的是（ ）A．电流表A1的示数为0.22AB．电阻R在1分钟时间里产生的热量约为11.6kJC．将P向上滑动，A2的示数将变大D．将P上滑到CG的中点，电阻R的功率将变为原来的第(2)题水晶吊灯由许多光源和各种形状的水晶组合而成，如图所示为某水晶的剖面图，，，，一束光线从AB边射入水晶，入射角，折射角，已知光在空气中的传播速度为，则下列说法正确的是（ ）A．该光线在此水晶中的折射率为B．该光线在此水晶中的传播速度为C．该光线若通过CD边，则折射角为30°D．该光线若通过DE边，则恰好发生全反射第(3)题如图为一定日照条件下某太阳能电池板的安伏特性曲线，则该电池板的输出功率P与外电压U的P—U关系图线应为（ ）A．B．C．D．第(4)题如图所示，一玻璃清洁工人坐在简易的小木板上，通过楼顶的滑轮和轻质绳索在竖直平面内缓慢下降。
工人两腿并拢伸直，腿与竖直玻璃墙的夹角，，在下降过程中角保持不变。
玻璃墙对脚的作用力始终沿腿方向，小木板保持水平且与玻璃墙平行。
某时刻轻绳与竖直玻璃墙的夹角，连接小木板的两等长轻绳的夹角，且与在同一倾斜平面内。
已知工人及工具的总质量，小木板的质量可忽略不计。
工人在稳定且未擦墙时，下列说法正确的是（ ）A．从该时刻起，工人在缓慢下移的过程中，脚对墙的作用力增大B．从该时刻起，工人在缓慢下移的过程中，绳的弹力增大C．此时若工人不触碰轻绳，小木板受的压力大小为D．此时若工人不触碰轻绳，绳的张力大小为第(5)题如图1所示，无线充电技术是近年发展起来的新技术，充电原理可近似看成理想变压器，如图2所示。
2024届浙江省Z20名校联盟(名校新高考研究联盟)高三下学期第三次联考物理试题
（1）如果要验证小球从最低点到最高点机械能守恒，还需要测量的物理量有___________（单项选择，填选项前面的字母代
号）。
A.小球的质量m B.轻绳的长度L C.小球运行一周所需要的时间T （2）请你写出验证小球从最低点运动到最高点的过程中机械能守恒的表达式：___________（用题目所给的字母表示）。
标准承载
200kg
标准承载下的最大续航
200km
所受阻力与汽车总重比值 0.09
A．工作时，电动汽车的电动机是将机械能转化成电池的化学能
B．标准承载下，该电池在使用时的能量转化效率为66.5%
C．标准承载下，电动汽车以72km/h的速度匀速行驶10min，所消耗电能为3kW•h
D．标准承载下，汽车以120km/h速度匀速行驶，汽车电动机输出功率为30kW
中运动时受到的阻力，以起跳点为零势能点，Ep、Ek和E分别表示运动过程中运动员的重力势能、动能和机械能，h表示运动
过程中竖直向上的位移。则下列说法正确的是（ ）
A．
B．
C．
D．
第 (2)题
云南具有文化内涵的地方特色小吃——小锅米线，采用特制的小铜锅放在小灶上烹饪，配上各种秘制的调味酱料，出锅的米线
A．物体A、B系统的机械能守恒 B．小球B第一次运动到C点时的动能为17.2J C．小球B第一次运动到C点时细线对B做的功为10J D．小球B第一次运动到D点时A的动能为零
三、实验题 (共2题)
第 (1)题
某物理兴趣小组的同学用如图所示装置验证机械能守恒定律，轻绳一端通过拉力传感器固定在光滑固定转轴O处，另一端系一 小球。已知当地重力加速度为g。使小球在竖直平面内做圆周运动，通过拉力传感器读出小球在最高点时绳的拉力大小是 ，
2024届浙江省Z20名校联盟(名校新高考研究联盟)高三下学期第三次联考物理试题(基础必刷)
2024届浙江省Z20名校联盟（名校新高考研究联盟）高三下学期第三次联考物理试题（基础必刷）一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题如图所示，a、b、c为不同材料制成的电阻，b与a的长度相等，b的横截面积是a的两倍；c与a横截面积相等，c的长度是a的两倍。
当开关闭合后，三个理想电压表的示数关系是U1∶U2∶U3＝1∶1∶2。
关于这三种材料的电阻率ρa、ρb、ρc，下列说法正确的是（ ）A．ρa是ρb的2倍B．ρa是ρc的2倍C．ρb是ρc的2倍D．ρc是ρa的2倍第(2)题如图一手机悬空吸附在磁吸式充电宝上，缓缓转动充电宝使手机屏幕由水平转为竖直，两者始终保持相对静止，则手机与充电宝间作用力（ ）A．不断增大B．不断减小C．方向改变D．方向不变第(3)题如图所示是研究光电效应的实验装置，滑动变阻器的滑片P位于中点O位置，某同学先用频率为的光照射光电管，此时电流表中有电流。
调节滑片P的位置，使电流表示数恰好变为0，记下此时电压表的示数U。
已知电子电荷量的绝对值为e，普朗克常量为h，下列说法正确的是（）A．电流表示数为零时，滑片P位于O点右侧B．光电子的最大初动能为eUC．光电管阴极K材料的逸出功为D．用频率更大的光照射光电管时，电流表示数一定增大第(4)题如图所示，真空空间中有四个点O、a、b、c，任意两点间距离均为L，在a、b、c三点位置分别固定放置电荷量为q的正点电荷。
若规定无限远处的电势为零，真空中正点电荷周围某点的电势可表示为，其中k为静电力常量，Q为点电荷的电荷量，r为该点到点电荷的距离。
则（ ）A．O点的场强大小为，电势为B．O点的场强大小为，电势为C．O点的场强大小为，电势为D．O点的场强大小为，电势为第(5)题负号“-”在数学中的意义非常简单，但在物理学中不同情境下却有不同的含义，下列物理量中的“-”表示矢量方向的是（ ）A．小球在某位置的重力势能B．把带电体从A点移动到B点过程中电场力的冲量C．某气缸内气体的温度D．某带电体的电荷量第(6)题如图所示，纸面内有两条互相平行的长直绝缘导线和，中的电流方向向左，中的电流方向向右，和中电流大小相等；a、b两点相对于对称，且a点到、的距离相等．整个系统处于匀强外磁场中，外磁场方向垂直于纸面向外．已知a、b两点的磁感应强度的方向也垂直于纸面向外，a点的磁感应强度大小是b点的2倍．流经的电流在a、b两点产生的磁感应强度大小分别为和，则外磁场的磁感应强度的大小为（）A．B．C．D．第(7)题柱状光学器件横截面如图所示，右侧是以O为圆心、半径为R的圆，左侧是直角梯形，长为R，与夹角，中点为B。
