计算机辅助设计复习思考题2
二、单项选择题（在每小题的四个备选答案中，将正确答案号码填入括号中） 1． 零件的成组编码是（ B ）。 A、根据零件图号而得到的 B、根据零件相似性而得到的 C、根据零件的型面特征而得到的 D、根据零件的分类编码系统而得到的 2． 检索式CAPP系统是（ A ）。 A、工艺规程的技术档案管理系统 B、基于复合零件的工艺规程设计系统 C、基于典型工艺规程的系统 D、针对特殊件而设计的系统 3． JLBM-1零件分类编码系统共有（ C ）位代码。 A、十三 B、十四 C、十五 D、十六 4． 计算机辅助制造是指（ D ）。 A、计算机在机械制造方面的应用 B、计算机在机械产品设计方面的应用 C、计算机在多品种、小批量生产方面的应用 D、计算机在产品制造方面有关应用的统称 5． 下面不属于CAD图形输入设备的是 ( B ) A、光笔 B、激光式打印机 C、数字化仪 D、扫描仪 6． 基本图形资源软件是一种 ( B ) A、系统软件 B、支撑软件 C、绘图软件 D、专用应用软件 7． CAD作业中，为了定义图形方便通常采用不同的坐标系，在以下坐标系中，其定义域为连续且无界的是 （A ） A.世界坐标系 B.显示器坐标系 C.规格化设备坐标系 D.绘图仪坐标系 8． 在三维几何实体的实现模式中，有一种方法其基本思想是：在计算机内部存储若干基本体素，基本体素通过集合运算（布尔运算）生成复杂的三维几何实体，该方法是（ A ） A、CSG法 B、B-rep法 C、光线投影法 D、扫描表示法
9． 在二维图形变换中，其变换矩阵smlqdcpbaT中，能实现图形的平移变换的是：（ C ） A、s B、dcba C、ml D、Tqp 10． 下面不属于CAPP系统中采用的零件描述方法的是（ C ）。 A、编码描述法 B、 型面描述法
C、实体描述法 D、 体元素描述法 11． 适用于零件有较强相似性的CAPP系统是 （D ） A.创成式 B. 派生式 C.综合式 D.人工智能与专家系统 12． 光笔广泛应用于60年代末70年代初，至今仍在使用，它是一种 （B ） A、输出设备 B、输入设备 C、存储设备 D、显示设备 13． CAD内容包括（ C ）、辅助计算、辅助选择和辅助分析。 A. 辅助管理 B. 辅助制造 C.辅助绘图 D.辅助加工 14． 下面不属于输出CAD图形输出设备的是 ( C ) A、滚筒式绘图仪 B、激光式打印机 C、扫描仪 D、静电绘图机
15． 在三维图形变换中，其变换矩阵SNMLRIHGQFEDPCBAT中，能实现图形的透视变换的是：（ D ） A、S B、IHGFEDCBA C、NML D、TRQP 16． 在消隐处理中，进行极大、极小检验，如果两个面不满足极大、极小条件，则两个面之间 （ C ） A、完全相互遮挡 B、相互不遮挡 C、不确定 D、部分遮挡 17． 计算机集成制造简称为 ( D ) A、CAM B、CMS C、CIMS D、CIM 18． 微型计算机在CAD和CAM中得到日益广泛应用是在（ C ） A.40年代开始 B.50年代和60年代 C.70年代和80年代以后 D.90年代以后 19． 计算机辅助制造进行的内容有（ A ） A.进行过程控制及数控加工 B.CAD C.工程分析 D.机床调整 20． 下列各项中，不属于CAM工作范畴的内容是（ C ） A.生产过程管理 B.加工控制 C.应力、应变分析 D.质量控制 21． 以下叙述中正确的是（ A ） A.窗口大小不变化，当视区增大时，图形放大 B.窗口大小不变化，当视区减小时，图形放大 C.视区大小不变化，当窗口增大时，图形放大 D.窗口大小不变化，当视区增大时，图形不变 22． 计算机辅助制造应具有的主要特性是（ A ） A.适应性、灵活性、高效率等B.准确性、耐久性等 C.系统性、继承性等D.知识性、趣味性等
23． 已知变换矩阵为T=1010001ML则图形将（ C ） A.在X方向放大L倍，在Y方向放大M倍 B.在X方向放大M倍，在Y方向放大L倍 C.在X方向平移L，在Y方向平移M D.在X方向平移M，在Y方向平移L 24． CAM的研究内容之一是（ C ） A.计算机图形学B.机械可靠性设计C.工作车间控制D.有限元分析计算 25． 检索型CAD系统是（ C ） A.针对某一类产品设计的系统B.适用于全部是非标准件的产品设计系统 C.检索标准件的系统D.检索设计文献资料的系统 26． 当前应用得最普遍的一种CAD/CAM型式是（ D ） A.检索型CAD/CAM B.自动型CAD/CAM C.人工型CAD/CAM D.交互型CAD/CAM 27． 二维图形变换是指对点、线、面进行相关操作，以完成（D ）的改变。 A.几何位置 B.尺寸 C.形状 D.包括前三项 28． 在二维图形的旋转变换中，其旋转中心（ D ） A.只能位于图形边界内 B.只能位于图形边界外 C.只能位于坐标原点 D.可位于任意点 29． 在CAD作业中，对有计算公式的工程线图进行处理的方法有（B ） A、将计算公式用数表化处理 B、将计算公式编写到程序中 C、将计算公式用系列化处理 D、将计算公式用离散化处理 30． 在CAD作业中，对无计算公式的工程线图进行处理的方法有( A ) A、将计算公式用数表化处理 B、将线图编写到程序中 C、将计算公式用系列化处理 D、将线图离散化处理 31． 连接产品设计与产品制造之间的桥梁是 ( D ) A、工程图设计 B、数据库 C、设计程序 D、工艺设计 32． 成组技术的核心问题是利用（ A ） A、相似性信息 B、工艺质量稳定 C、编制工艺速度快 D、标准化和规格化 33． 成组技术产生于20世纪（ B ） A、40年代 B、50年代 C、60年代 D、70年代 34． 在二维图形的坐标变换中，若图上一点由初始坐标（x，y）变换成坐标（x'，y'），其中x'=ax+cy，y'=bx+dy；当b=c=0，a=d＞1时，则该变换实现（ B ） A、相对原点缩小 B、相对原点放大 C、不变化 D、绕原点旋转
35． 在二维图形变换矩阵smlqdcpba中，参数s可使图形产生（ D ）变换。
A、反射 B、旋转 C、错切 D、全比例 36． 在二维图形矩阵变换中，实现图形在x轴方向平移L的变换矩阵是T=（ C ） A、100010101 B、100110001C、101010001D、110010001 37． 在CAD/CAM系统中，（ C ）是联接CAD、CAM的纽带。 A、CAE B、CAG C、CAPP D、CAQ 38． CAD系统目前在国内已能够在实际工作中较普遍的代替设计人员（ A ） A、做绘图工作B、做需要经验的判断工作 C、做智能性的决策工作D、从事创造性工作 39． 某图形显示器提供给用户使用，其屏幕坐标系统是（ A ） A、用户自己确定B、设备自身已确定 C、与计算机人员协商确定D、不需要 40． CAD系统中若所选微机内存容量过小，将影响（ B ） A、磁盘的容量 B、软件系统的运行速度 C、显示屏幕的尺寸 D、显示屏幕的分辨率 41． 数据库不仅能为多个用户服务，而且能同时被多个用户使用，这种共享是（ B ） A、并发的 B、自动化的 C、智能化的 D、较大冗余度的 42． CAD系统中，图形变换矩阵可改变图形的（ C ） A、颜色 B、线型 C、尺寸 D、线宽 43． 以下不是实体建模中数据结构是 （ D ） A、CSG B、八叉树 C、B—rep D、二维表 44． CAPP的特点之一是（C ） A、妨碍工艺设计人员从事创造性开拓性工作 B、所编工艺过程质量不稳定 C、编制工艺过程速度快 D、不利于实现工艺过程设计的标准化和规格化 45． 成组技术是利用（C ）将工程技术和管理技术集于一体的生产组织管理技术。 A、编码技术 B、编程技术 C、相似性原理 D、同一性原理 46． 零件编码是指将零件设计制造信息用（C ）表示。 A、字母 B、文字 C、代码 D、数字 47． JLBM-1系统是（ C）开发的一种零件分类编码系统。 A、德国 B、日本C、中国 D、俄国 48． CAD是在计算机系统环境下完成产品设计，以达到预期设计目标的（B ） A.工作方法 B.设计过程 C.工作要求 D.工作方式 49． CAPP是根据产品的（C ）进行产品加工方法和制造过程的设计。 A. 设计图形 B.设计过程 C.设计结果 设计方法 50． 广义CAM指利用（C ）辅助完成从生产准备到产品制造整个过程的活动。 A. 数控机床 B.数控程序 C. 计算机 D. 制造设备 51． CIMS中的集成系指（D ） A.集加工、装配为一体 B.集加工、装配、检验为一体 C.集设计、制造为一体 D.集设计、制造、管理为一体 52． 计算机辅助制造应具有的主要特性是（A ） A.适应性、灵活性、高效率等B.准确性、耐久性等 C.系统性、继承性等D.知识性、趣味性等
53． 已知变换矩阵为T=1010001ML ，则图形将（ C） A.在X方向放大L倍，在Y方向放大M倍 B.在X方向放大M倍，在Y方向放大L倍 C.在X方向平移L，在Y方向平移M D.在X方向平移M，在Y方向平移L
54． 已知图形变换矩阵为：T=132030cos30sin030sin30cos ，则图形将以原点为中心（ A） A.顺时针旋转30。 B. 逆时针旋转30。 C.顺时针旋转60。 D. 逆时针旋转60。 55． 分辩率是（A ） A.图形两线条之间的分辩精度B.分辩彩色显示和黑白显示的依据 C.分辩坐标的正负值D.分辩整型，还是实型 56． 检索型CAD系统主要适用于（A ） A.标准系列产品 B.数据资料不充分的产品 C.结构复杂的非标产品 D.专用设备 57． CIMS中字母I的含义是（C ） A.工业 B.识别 C.集成 D.输入
计算机辅助设计试题
计算机辅助设计复习题01一、选择题1、AutoCAD用户图形文件默认的文件名后缀是（）。
A．DWT B.DXF C.TXT D.DWG.2、AutoCAD绘图时用户可以定义（）层。
A．255个 B.8个 C.64个 D.1024个3、AutoCAD的绘图界限（Limits）在绘图时（）。
A．不能改变 B.初始确定后不能改变C.可以随时改变 D.不设定界限4、输入点坐标时，使用相对极坐标的格式为（）。
A．5，45 B.35、40 C.100<30D.@100<305、AutoCAD在标注尺寸时，尺寸端点的形式（）。
A．必须是箭头 B.必须是45度短线C.可以在列表中选择 D.不能选择二、是非题1、在一个图层上只能画一种线型。
Ｘ2、删除图层时，当前层、0层、定义点层及包含图形对象的不能被删除。
√3、在注写汉字时，只能使用一种字形。
×4、直线（Line）命令是一个连续命令。
√5、拉伸和旋转产生实体时，只能选面域作为拉伸和旋转。
×三、简答题1、简述复制（Copy）命令的使用方法。
目标复制时，首先选择目标，后选择基点或键入M选择多重复制（再选择基点），复制到指定位置。
2、简述内部块和外部块的区别。
内部块建立后只能在本图内使用，块和图在一个文件内，而外部块单独产生一个文件，可以供所有图使用。
3、简述线型比例（Liscale）命令的作用。
当用线型命令加载中心线或虚线等线型时，画线时显示器上可能显示成实线，此时用线型比例命令可调整使其显示成中心线或虚线。
4、简述画点（Point）命令的几种绘制方式。
给定坐标位置，画单点；2）连续画点，重复1）的方式；3）定数等分，将一条线或弧按给定数分成几份；4）定距等分，将一条线或弧按给定的距离分割。
计算机辅助设计复习题02一、选择题1、如果让系统依次在所有图形文件间进行切换，连续按（）。
A.Alt+TabB.Ctrl+AC.Ctrl+F6D.Fn+F52、AutoCAD绘图时用户可用的线型（）。
计算机辅助设计_习题集(含答案)
《计算机辅助设计》课程习题集一、单选题1.在AutoCAD中，将整个视图在视区内最大限度地加以显示，应该使用的命令是（）。
A．Zoom All B．Zoom Extents C．Zoom Window D．Zoom Center2.在AutoCAD中，打开正交模式（ORTHO）后用鼠标（）。
A．可以画任意方向的直线B．只能画水平线C．只能画垂直线D．只能画水平线和垂直线3.在AutoCAD中，下列设备中不属于输出设备的是（）。
A．显示器B．打印机C．绘图仪D．数字化仪4.在AutoCAD的Trim命令执行过程中，欲恢复刚刚误操作剪切的边，正确的操作是（）。
A．键入字符"U" B．直接回车C．键入字符"R" D．键入字符"P"5.在AutoCAD中，标注某一尺寸后，尺寸线、尺寸文本和延伸线（）。
A．都不能改变 B．都可以改变C．只有尺寸文本和尺寸线可以改变D．只有延伸线和尺寸文本可以改变6.在AutoCAD中，角度型尺寸（dimangular）标注命令进行尺寸标注时，（）。
A．只能标注圆弧角度和两直线角度B．只能标注两直线角度和整圆的部分角度C．只能在整圆上标出部分角度和圆弧角度D．既能在整圆上标出部分角度，也可以标注圆弧和两直线角度7.在AutoCAD中，如何根据坐标系图标来判断用户当前所处的坐标系（）。
A．UCS能随图形旋转，而WCS则不能B．UCS图标有U，WCS图标有WC．只有WCS图标有W D．WCS能随图形旋转，而UCS则不能8.在AutoCAD中使用rotate命令对图形进行旋转操作时，旋转基点（）。
A．只能是（0，0）B．要进行旋转操作的图形上的一个端点、中点或交点C．只能是某个圆的圆心点D．可以是任意的一个点9.在用鼠标点击图形构建AutoCAD图形选择集时，下列说法正确的是（）。
A．一次选中一个图形实体B．在交点处点击可选中多个实体C．无法选中实体D．选出最后画的实体10.在AutoCAD中，以下哪种方式不能打开正交方式（）。
成教计算机辅助设计与制造复习题
填空与判断1. CAD/CAM系统的软件可分类为系统软件、支撑软件、应用软件。
2. 在网络化的CAD/CAM系统中，常用的网络形式有星型网、环型网和总线网。
3. 在计算机绘图时，视口不变，窗口缩小时，显示的图形会相应放大；窗口不变，视口放大时，显示的图形会相应放大。
4. 对于集成系统，应具备的三个基本特征为数据共享、系统集成化、开放性。
5. 拓扑信息是指拓扑元素（顶点、边棱线和表面）的个数、类型及其相互间的关系。
6.不同CAD平台间的数据交换标准有STEP 、IGES 等。
7. 从原理上讲，图形的几何变换实质上是点的坐标变换。
8. 特征建模通常由总体特征模型、形状特征模型、材料特征模型、精度特征模型组成。
9. 从CAD/CAM技术的实际应用看，集成有两种方式：一种方式是系统的集成；另一种方式是集成的系统。
10. 图形的基本变换包括：比例变换、平移变换、旋转变换和错切变换、对称变换、透视变换等。
11. 按照CAPP工作原理，可将CAPP系统分为检索式CAPP系统、派生式CAPP系统、创成式CAPP系统。
12. 应用计算机信息集成技术，为CAD/CAM提供一个集成工作环境，将 CAD 、 CAPP 和CAM有机的联系起来，则称之为CAD/CAM技术。
13. 数控程序检验方法主要有：试切、刀具轨迹仿真、三维动态切削仿真和虚拟加工仿真。
14. 派生式CAPP系统中，零件组的划分可采用直接观察法、分类编码法、工艺规程分析法。
15. 在零件分类编码中，常用的码式结构有链式结构、树式结构和混合式结构。
16. 未来制造业对CAD/CAM提出的新要求包括：集成化，智能化，网络化多学科、多功能综合产品开发技术，虚拟现实技术，人-机-环境系统技术。
17. 中央处理器由控制器、运算器、寄存器组成。
18. 数据库的数据模型有：层次模型、网状模型、关系模型；19. 二维图形的基本变换包括：比例变换、旋转变换、平移变换、错切变换；20. 计算机中常采用链表的数据结构来记录几何、拓扑信息；21. 线框模型采用顶点和边棱线的有限集合来表示物体的计算机内部模型；22. 计算机基本系统由主机、外存储器、显示器、键盘鼠标等组成，主机又包括：中央处理器、主机板、内存储器。

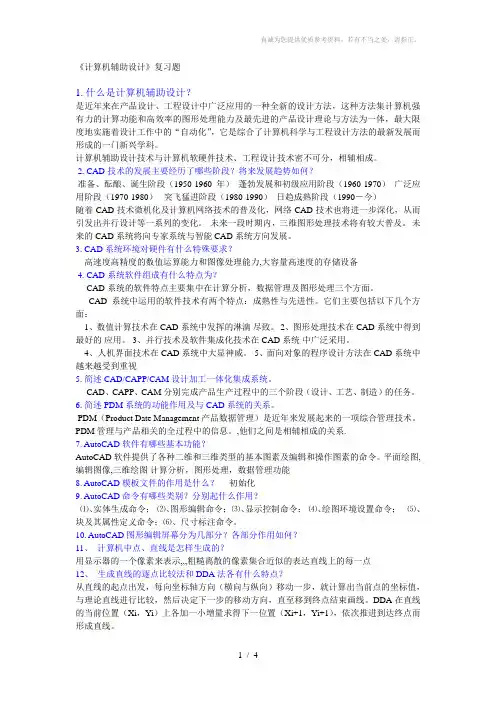

计算机辅助设计期末考试复习题
《计算机辅助设计》复习题1. 什么是计算机辅助设计？是近年来在产品设计、工程设计中广泛应用的一种全新的设计方法，这种方法集计算机强有力的计算功能和高效率的图形处理能力及最先进的产品设计理论与方法为一体，最大限度地实施着设计工作中的“自动化”，它是综合了计算机科学与工程设计方法的最新发展而形成的一门新兴学科。
计算机辅助设计技术与计算机软硬件技术、工程设计技术密不可分，相辅相成。
2. CAD技术的发展主要经历了哪些阶段？将来发展趋势如何？准备、酝酿、诞生阶段（1950-1960年）蓬勃发展和初级应用阶段（1960-1970）广泛应用阶段（1970-1980）突飞猛进阶段（1980-1990）日趋成熟阶段（1990－今）随着CAD技术微机化及计算机网络技术的普及化，网络CAD技术也将进一步深化，从而引发出并行设计等一系列的变化。
未来一段时期内，三维图形处理技术将有较大普及。
未来的CAD系统将向专家系统与智能CAD系统方向发展。
3. CAD系统环境对硬件有什么特殊要求？高速度高精度的数值运算能力和图像处理能力,大容量高速度的存储设备4. CAD系统软件组成有什么特点为？CAD系统的软件特点主要集中在计算分析，数据管理及图形处理三个方面。
CAD系统中运用的软件技术有两个特点：成熟性与先进性。
它们主要包括以下几个方面：1、数值计算技术在CAD系统中发挥的淋漓尽致。
2、图形处理技术在CAD系统中得到最好的应用。
3、并行技术及软件集成化技术在CAD系统中广泛采用。
4、人机界面技术在CAD系统中大显神威。
5、面向对象的程序设计方法在CAD系统中越来越受到重视5. 简述CAD/CAPP/CAM设计加工一体化集成系统。
CAD、CAPP、CAM分别完成产品生产过程中的三个阶段（设计、工艺、制造）的任务。
6. 简述PDM系统的功能作用及与CAD系统的关系。
PDM（Product Date Management 产品数据管理）是近年来发展起来的一项综合管理技术。
计算机辅助设计_习题集(含答案)
《计算机辅助设计》课程习题集一、单选题1.在AutoCAD中，将整个视图在视区内最大限度地加以显示，应该使用的命令是（）。
A．Zoom All B．Zoom Extents C．Zoom Window D．Zoom Center2.在AutoCAD中，打开正交模式（ORTHO）后用鼠标（）。
A．可以画任意方向的直线B．只能画水平线C．只能画垂直线D．只能画水平线和垂直线3.在AutoCAD中，下列设备中不属于输出设备的是（）。
A．显示器B．打印机C．绘图仪D．数字化仪4.在AutoCAD的Trim命令执行过程中，欲恢复刚刚误操作剪切的边，正确的操作是（）。
A．键入字符"U" B．直接回车C．键入字符"R" D．键入字符"P"5.在AutoCAD中，标注某一尺寸后，尺寸线、尺寸文本和延伸线（）。
A．都不能改变 B．都可以改变C．只有尺寸文本和尺寸线可以改变D．只有延伸线和尺寸文本可以改变6.在AutoCAD中，角度型尺寸（dimangular）标注命令进行尺寸标注时，（）。
A．只能标注圆弧角度和两直线角度B．只能标注两直线角度和整圆的部分角度C．只能在整圆上标出部分角度和圆弧角度D．既能在整圆上标出部分角度，也可以标注圆弧和两直线角度7.在AutoCAD中，如何根据坐标系图标来判断用户当前所处的坐标系（）。
A．UCS能随图形旋转，而WCS则不能B．UCS图标有U，WCS图标有WC．只有WCS图标有W D．WCS能随图形旋转，而UCS则不能8.在AutoCAD中使用rotate命令对图形进行旋转操作时，旋转基点（）。
A．只能是（0，0）B．要进行旋转操作的图形上的一个端点、中点或交点C．只能是某个圆的圆心点D．可以是任意的一个点9.在用鼠标点击图形构建AutoCAD图形选择集时，下列说法正确的是（）。
A．一次选中一个图形实体B．在交点处点击可选中多个实体C．无法选中实体D．选出最后画的实体10.在AutoCAD中，以下哪种方式不能打开正交方式（）。
《计算机辅助设计与制造》复习题汇总
B.准确性、耐久性等 D.知识性、趣味性等 )。
10．CIMS 系统的各个子系统的联系不包括(
11．决策树又叫判定树，它不包括(
D. 节点 ） 。 D．几何造型 ） 。 D．图 C．FMS C．二叉树 ） 。 D.鼠标
12.下述CAD/CAM过程的操作中，属于CAD的范畴的是（
13.数据元素之间存储顺序与逻辑顺序一致的数据结构为（ 14、下列哪种设备不属于图形输入设备（
D、 体元素描述法
D.人工智能与专家系统
30、光笔广泛应用于 60 年代末 70 年代初，至今仍在使用，它是一种 （ A、输出设备 31、CAD 内容包括（ A. 辅助管理 A、滚筒式绘图仪 B、输入设备 B. 辅助制造 C、存储设备 C.辅助绘图 D.辅助加工 ) C、扫描仪
C F I N
）
D、显示设备
）辅助完成从生产准备到产品制造整个过程的活动。
A、计算机在机械制造方面的应用
C、计算机在多品种、小批量生产方面的应用 D、计算机在产品制造方面有关应用的统称 23、下面不属于 CAD 图形输入设备的是 ( A、光笔 A、系统软件 连续且无界的是 （ A.世界坐标系 B、激光式打印机 ) C、绘图软件 D、专用应用软件 B、支撑软件 ） B.显示器坐标系 C.规格化设备坐标系 D.绘图仪坐标系 ） 24、基本图形资源软件是一种 ( ) C、数字化仪 D、扫描仪
3．三维实体建模中，常用的建模方法有
10、一个完整的 CAD/CAM 系统必须具备 记录了全部点、线、面、体的 13、柔性编码系统的编码由
11、实体模型储存物体的完整几何信息。它的数据结构不仅记录了全部 12、创成式 CAPP 系统主要解决两方面的问题，即 和 14、几何造型就是利用三维造型 CAD 软件或 CAM 软件的 准确地绘制在计算机屏幕上。
计算机辅助设计及制造总结复习题
一、填空题1．产品数据管理系统的一般系统结构包含四个层次：用户界面层、功能模块及开发工具层、框架核心层、系统支撑层。
2．CAPP系统中常用的方法有派生式CAPP和创成式CAPP。
3．CAD/CAM集成系统主假如指CAD、CAPP、CAM的集成。
4．CAPP专家系统主要由零件信息库、工艺知识库、推理机构成。
5．零件分类成组方法主要有直接察看法、分类编码法、工艺流程法。
6．三维实体建模中，常用的建模方法有扫描法和根本体素法。
7．机械设计一般要经历规划设计、方案设计、技术设计、施工设计四个阶段。
8．特色建模往常由三局部构成：形状特色建模、精度特色建模、资料特色建模。
9．几何建模系统的三种模式是：线框建模、表面建模、实体建模。
10．一元函数的插值方法有线性插值法和拉格朗日插值法。
11.产品的制造过程一般要经过产品设计、工艺设计、制造等环节，最后形成用户所需的产品。
12、CAD系统的软件包含：系统软件、支撑软件、应用软件。
13、将平面图形沿X方向平移3个单位，而后放大一倍，其变换矩阵为2 0 00 2 0 。
3 0 114、PDM的功能包含文档管理、工作流程管理、零件分类检索、工程更改管理、产品结构与配置管理、和PDM系统与应用软件的集成。
15、一个完好的CAD/CAM系统一定具备硬件系统和软件系统。
16、实体模型储藏物体的完好几何信息。
它的数据结构不单记录了所有几何信息，并且记录了所有点、线、面、体的拓扑信息，这是实体模型与线框模型的根本差别。
17、创成式CAPP系统主要解决双方面的问题，即工艺决议与工序设计。
18、柔性编码系统的编码由固定码和柔性码两局部构成。
19、线框模型是经过点、线(直线，曲线)描绘几何信息和拓扑信息并在计算机内生成二维或三维图像。
20、几何造型就是利用三维造型CAD软件或CAM软件的三维造型、编写改正、曲线曲面造型把要加工的工件的三维几何模型结构出来，并将零件被加工部位的几何图形正确地绘制在计算机屏幕上。
西南大学《CAD设计》复习思考题及答案
（0690）《计算机辅助设计》复习思考题1.画定距等分点2.绘制构造线、多线和多段线1).绘制构造线2). 绘制多线3).设置多线样式3.绘制椭圆4.画圆环5.编辑文字内容6.图案填充7．绘制阳台平面8．绘制基础剖面图9.用MIRROR命令镜像复制对象10.用TRIM命令修剪和延伸对象11.用“多线编辑工具”对话框编辑多线，如图所示。
12.绘制窗套立面图绘制台阶花池平面图13．绘制台阶花池平面图14．地面铺装图（0690）《计算机辅助设计》复习思考题答案1．画定距等分点(1) 功能在指定对象上，按给定线段的长度用点在分点处做标记或插入块。
(2) 调用菜单：绘图(D)→点(O)→定距等分(M)命令行： MEASURE(3) 格式命令：（输入命令）选择要定距等分的对象：（选择等分对象）指定线段长度或[块(B)]：（指定每段的长度值或块）指定第二点：（输入第二点的位置来确定等分线段的长度2．绘制构造线、多线和多段线1）绘制构造线(1) 功能绘制构造线。
(2) 调用菜单：绘图(D)→构造线(T)命令行：XLINE工具栏：(3) 格式命令：（输入命令）指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：（指定一点或选项）指定通过点：（指定该线要通过的另一点）2）绘制多线设置多线样式(1) 功能设置平行多线样式。
(2) 调用菜单：格式(O)→多线样式(M)命令行：MLSTYLE(3) 格式命令：（输入命令）3）设置多线样式的步骤为：①从“格式（O）”菜单中选择“多线样式（M）”。
②在“多线样式”对话框中的“名称”栏中输入线型名称，例如输入“24墙”，再单击“添加”按钮。
③单击“加载”按钮。
④单击“元素特性”按钮。
⑤在“偏移”栏内输入新的偏移量，按“添加”按钮，再输入新的偏移量，再按“添加”按钮，设置几条多线，就输入几个偏移量。
默认设置偏移量为-0.5和0.5，可以删除它们。
⑥单击“确定”按钮，返回“多线样式”对话框。
计算机辅助设计复习资料.doc
计算机辅助设计复习资料.doc计算机辅助设计复习资料一、名词解释1.线框造型2.逼近3.数据的存贮结构4.视图区、5.虚拟现实(VR)6.数据的逻辑结构二、填空1. ___________________________ CAD技术的基木特点、 ____ 、、2.CAD系统的主要功能为______________ 、_________________ 、_______ 、_______ o3.从硬件角度可以将CAD系统分为4类：_____ 、_______ 、_______ 、_____ o4.CAD 常采用的局域网的拓扑结构主要有：_________________ 、________________ 、__________ 、______________ O5. ______________________________________________ 绘图机的儿个重要性能指标是：___________________________________________________ 、_____________________ 、6. ______________________________________________ 工程数据库系统的主要特点冇7.PREMO所具冇的特点为：______________&冇限元分析的过程为________________ 、________________ 、_______________ c9.CAID 表示_______________________ 、VR ________________ 、VM _______________ VP _________________ 、10.实体造型中的扫描表示法有_______________ 、_____________ 、________________11.CAD系统软件主要有 _________ 、__________ 、____________ 、______________ 、12?常见的白由|]||面有_____________ 、 ____________13. _____________________________________________ 产品的传统设计过程一般为：14.从产品整个生命周期过程看，特征造型可分为三、简答题1.在CAD技术发展过程中大致nJ分为哪几个阶段？其中大发展阶段主要特色表现为什么?2.CAD技术在工程中主要应用于哪些领域？（只需举出5个领域）3.简述|11|面造型的优缺点4.分析图形变换矩阵T各子矩阵的作用。
计算机辅助设计CAD期末考试模拟试题2及答案
计算机辅助设计CAD模拟试题二一．填空题（本大题共4小题，每空2分，共20分）1.从发展过程看，CAD系统数据交换和集成方式有___________、中性文件集成方式和___________。
答案：松散集成方式共享数据式解释：CAD系统的三种数据交换和集成方式。
2.CAD系统可分为三个层次____________、____________和应用层组成。
答案：支撑层基础层解释：CAD体系结构大体可分为基础层、支撑层和应用层三个层次。
基础层由计算机及外围设备和系统软件组成。
随着网络的广泛使用，异地协同虚拟CAD环境将是CAD 支撑层的主要发展趋势。
应用层针对不同应用领域的需求，有各自的CAD专用软件来支援相应的CAD工作。
3.特征的全局规则包括___________、__________和拉伸终止规则答案：征服规则边界融合规则解释：掌握特征的全局规则。
4.交互过程中的任务可归纳为六类，分别是___________、定位、___________、___________、定量和___________。
答案：选择定向技术定路径文本解释：交互过程中的六类任务，针对任务，产生了相应的交互、控制技术。
二．选择题（本大题共5小题，每题2分，共10分）1.下面___________属于图形输出设备。
（A）绘图仪（Ｂ）CPU（Ｃ）显示器（Ｄ）主板答案：A解释：输出设备包括显示器、绘图仪、打印机等；显示器是图形显示设备。
2.下面___________技术能够实现定向。
（A）操纵杆控制方向角（Ｂ）利用鼠标（Ｃ）利用拇指论（Ｄ）利用数据手套答案：A解释：定向技术有两种：用度盘或操纵杆控制方向角；键入角度值。
3.除了___________，其他都是实现几何造型的要求。
（A）刚性（Ｂ）表示的有限性（Ｃ）三维一致性（Ｄ）可塑性答案：D解释：形体应满足的基本要求是：刚性、三维一致性、表示的有限性。
4.贝塞尔曲线的实现属于参数化曲线表示方式的___________。
