第一章 建筑识图
第一章
建筑识图

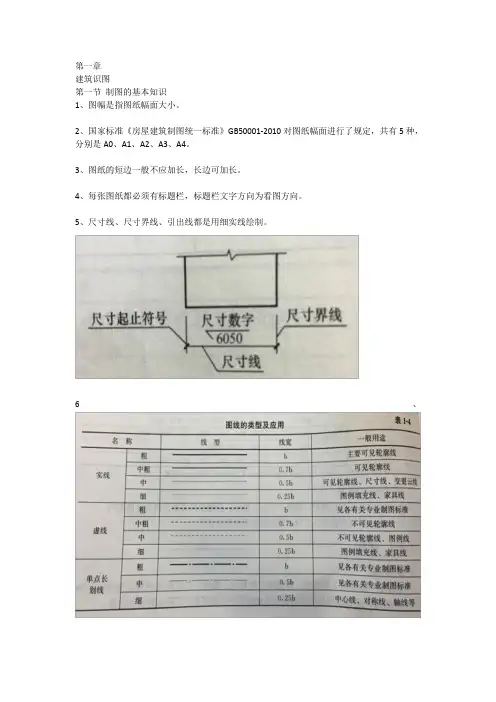

第一节 制图的基本知识
1、图幅是指图纸幅面大小。
2、国家标准《房屋建筑制图统一标准》GB50001-2010对图纸幅面进行了规定，共有5种，分别是A0、A1、A2、A3、A4。
3、图纸的短边一般不应加长，长边可加长。
4、每张图纸都必须有标题栏，标题栏文字方向为看图方向。
5、尺寸线、尺寸界线、引出线都是用细实线绘制。
6、
8、数字和字母的笔划宽度宜为字高的1/10，大写字母的字宽宜为字高的2/3，小写字母的字宽宜为字高的1/2。
9、绘图过程中，一般优先用表1-6中常用比例，特殊情况下也可自选比例。
10、在建筑制图中，图上的尺寸单位，除标高及总平面图以米为单位外，其他图上均以毫米为单位。
11、尺寸组成----图上标注的尺寸由尺寸界线、尺寸线、尺寸起止符和尺寸数字4部分组成。
12、定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线，是房屋施工时砌筑墙身、浇筑柱梁、安装构件等施工定位的重要依据。
13、平面图上定位轴线的编号，宜标注在图样的下方与左侧。
14、轴线横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写，但拉丁字母的I、O、Z不得用做轴线编号以免与阿拉伯数字0、1、2混淆。
15、附加定位轴线
（1）两根轴线的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写，如分母表示前一轴线的编号，分子表示附加轴线编号。
（2）1号轴线或者A轴线之前的附加轴线的分母应以01或者0A表示。
16、标高可分为绝对标高和相对标高，均以米表示。绝对标高是以青岛市黄海平均海平面为基准而引出的标高。相对标高是根据工程需要自行选定基准面，由此引出的标高。
17、索引符号（P6）
与被索引的详图同在一张图纸内如图（a)
与被索引的详图不在一张图纸内如图（b）
18、对称符号由对称线和两端的两对平行线组成，对称线用细点画线绘制，对称符号用两条垂直于对称轴线、平行等长的细实线绘制。
房地产建筑基本知识培训1建筑识图
房地产建筑基本知识培训1--建筑识图
房地产建筑基本知识培训1--建筑识图提要：建筑平面图是用一个假想平面在窗台略高一点位置作水平剖切，将上面部分拿走，对剩余部分做的水平正投影图
源自房地产资料
房地产建筑基本知识培训1--建筑识图
第一节建筑识图的一般知识
房屋是供人们生产、生活、工作、学习和娱乐的场所，与人们关系密切。将一栋拟建房屋的内外形状和大小，以及各部分的结构、构造、装饰、设备等内容，按照有关规范规定，用正投影方法，详细准确画出图样，称为房屋建筑图。它是一套用于指导施工的一套图纸，所以又称为施工图。
一、施工图的内容和用途
一套完整的施工图，根据其专业内容或作用不同，一般包括：
（一）图纸目录
包括每张图纸的名称、内容、图纸编号等，表明该工程施工图由哪几个专业的图纸及哪些图纸所组成，以便查找。
设计总说明
主要说明工程的概况和总的要求。内容一般应包括：设计依据；设计标准；施工要求等。以上各项内容，对于简单的工程，也可以分别在各专业图纸上写成文字说明， 建筑施工图
包括总平面图、平面图、立面图、剖面图和构造详图表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等。
（四)结构施工图
包括结构平面布置图和各构件的结构详图。表示承重结构的情况，构件类型，尺寸大小及构造做法等。
设备施工图
给水排水、采暖通风、电气等设备的平面布置图、系统图。表示上、下水及暖气管线布置，卫生设备及通风设备布置，电气线路的走向和安装要求等。
二、施工图中常用的符号
为了保证制图质量、提高效率、表达统一和便于识读．我国颁布了国家标准《房屋建筑制图统一标准》，在平面图上水平方向的编号采用阿拉伯数字，从左向右依次编写。垂直方向的编号，用大写英文字母顺次编写。英文字母中I、o及z三个字母不得作轴线编号避免与数字1、0、2混淆。
工程图识图培训课件
第 1 页 共 1 页 工程图识图
今天我们将学习的内容分两部分：
第一部分：初步认识工程图
1我们国家的工程图绘制标准
1.1工程图的作用
2，工程图框的认只
3，工程图识图的步骤
4，工程图视角及线条的认识
5，工程图中常用的视图
5.1三视图
5.2剖视图
5.3断裂视图
5.4局部放大视图
第二部分：工程图面中具体要求的认识
6，工程图中尺寸标示的认识
7，工程图中形位公差的认识
8，表面粗糙度的认识
9，各种螺纹的认识
9.1螺纹的度量单位
9.2螺纹的定义及分类
9.3普通螺纹直径公差带的位置和大小
9.4普通螺纹选用公差带
9.5梯形螺纹选用公差带（中径）
9.6我国常用螺纹的标记示例
9.7螺纹相关参数的查询
10，标准公差
第 2 页 共 2 页
第一部分 初步认识工程图
1.我们国家的工程图绘制标准
各方面都有详细的标准，我们了解一下就行了。
1.1工程图的作用
工程图是表达设计者设计意图的重要方法，是零件加工制造、装配的依据，工程图被誉为“工程技术界语言”，如果你不识工程图，相当于你听不懂与你交流的人语言，接下来你的工作将无法开展。
如果你对工程图的具体要求不完全懂，理解模棱两可，靠猜来展开工作，那你的工作质量要打个大大的问号，这样下去早晚会给公司造成损失，最终你的收入也会受损失，严重的话你的工作还会不保。所以我们在坐的各位，一定要重视对工程图的认识。
2，工程图框的认识
2.1 工程图图幅
工程图的图幅有A0,A1,A2,A3,A4共5种。具体采用哪种，根据零件的大小来选用。
2.2工程图图框
工程图图框分为横框和竖框，具体采用哪种，根据所画零件的形状来选用。
下图这张是我们公司的最新的一份工程图，我们来看看各部分的功能 第 3 页 共 3 页
认识工程图框.pdf
建筑施工图的识读

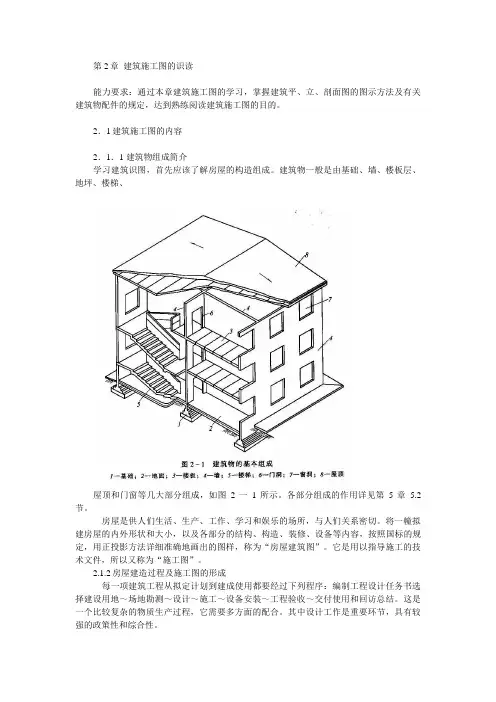

第2章 建筑施工图的识读
能力要求：通过本章建筑施工图的学习，掌握建筑平、立、剖面图的图示方法及有关建筑物配件的规定，达到熟练阅读建筑施工图的目的。
2．1建筑施工图的内容
2．1．1 建筑物组成简介
学习建筑识图，首先应该了解房屋的构造组成。建筑物一般是由基础、墙、楼板层、地坪、楼梯、
屋顶和门窗等几大部分组成，如图2一1所示。各部分组成的作用详见第5章5.2节。
房屋是供人们生活、生产、工作、学习和娱乐的场所，与人们关系密切。将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，按照国标的规定，用正投影方法详细准确地画出的图样，称为“房屋建筑图”。它是用以指导施工的技术文件，所以又称为“施工图”。
2.1.2房屋建造过程及施工图的形成
每一项建筑工程从拟定计划到建成使用都要经过下列程序：编制工程设计任务书选择建设用地～场地勘测～设计～施工～设备安装～工程验收～交付使用和回访总结。这是一个比较复杂的物质生产过程，它需要多方面的配合。其中设计工作是重要环节，具有较强的政策性和综合性。 1．施工图的设计要求
施工图设计的主要任务是满足施工的要求，解决施工中的技术措施、用料及具体做法，故必须满足以下要求：
（1)应综合建筑、结构、设备等各种技术要求，故要求各专业工种相互交底配合核实校对，反复修改，使图纸简明统一，精确无误。
(2)应详尽准确地标出工程的全部尺寸、用料做法，以便施工。
(3)要注意因地制宜，就地取材，注意与施工单位密切联系，使施工图符合材料供应及施工技术条件等情况。
(4)施工图的绘制应清楚明晰，齐全统一，表达确切无误，应按国家现行有关建筑制图标准执行。
2.施工图设计的内容
施工图设计的内容包括建筑、结构、水电、采暖、通风等工种的设计图纸、工种说明书、结构及设备计算书和预算书。具体内容有：
autocad建筑识图与样图设置.ppt
第 16 页 autocad-建筑识图与样图设置.ppt
1、建筑识图与样图设置课前导读课堂讲解上机实战课后练习课前导读基础学问重点学问了解学问基础学问建筑平面图、立面图、剖面图的绘制留意事项，建筑工程样图设置及调用方法，读者应重点把握样图的两种设置方法与调用方式。重点学问各类建筑工程样图的设置，尤其是建筑平面图样图设置应包含的主要内容，读者可结合上机实战具体把握建筑平面图样图所包含的各项内容及设置方法。了解学问建筑识图、读图与绘图的基本原则，读者应了解平面图、立面图、剖面图的组成内容及生成方法。课堂讲解建筑识图、读图与绘图的基本原则建筑工程样图设置样图文件的调用建筑识图、读图与绘图的基本原则平面图立面图剖面图在进行实际的建筑设计绘图之前
2、，把握建筑识图、读图与绘图的基本原则是必不行少的一项预备工作。 下面将分别介绍建筑平面图、立面图及剖面图的组成及绘制的一般方法。平面图建筑平面是表示建筑物在水平方向房屋各部分的组合关系。在建筑平面设计中，需要紧密联系建筑剖面和立面，分析剖面、立面的合理性，建筑平、立、剖面三者的关系是紧密相连的。通常平面图的尺寸单位为mm〔在后面的章节中，若未特殊注明，全部标注尺寸的单位都为mm〕。平面图的组成 在建筑平面设计中，平面图一般是由柱、墙体、门、窗、楼梯、阳台、台阶、厨卫洁具、室内布置、散水、雨蓬、花台、尺寸标注、轴线和说明文字等帮助图素组成。 如图13-1所示某办公楼底层建筑
3、平面图中即包含了墙体、门、窗、台阶、楼梯、帮助图素等 第 17 页 组成部分。柱 柱主要在框架结构中起承重作用。柱的截面形式有方柱和圆柱两种，其大小尺寸根据结构需要确定，柱的位置依据房间结构及功能要求确定，一般柱与柱之间的距离应符合300的模数。
图13-1墙 建筑物室内外及室内之间垂直分隔的实体部分是墙。墙与基础相连，因此也可以说墙是基础的延长。由于墙所在的位置、作用和采纳的材料不同而具有不同的类型。按在平面所处的位置分类，墙可分为内墙和外墙。凡位于建筑四周的墙称为外墙，其中位于建筑两端侧面的墙称为山墙；凡位于建筑物内部的墙称为内墙；沿建筑物短轴方向布置的墙称为横墙，沿建筑物长轴方向布
建筑识图基础课程1
第一部分 建筑施工图的概念一、什么是建筑施工图
建筑施工图就是在建筑工程上所用的，一种能够十分准确地表达出建筑的外形轮廓、大小尺寸、结构构造和材料做法的图样。
二、图纸的形成
1、什么叫投影
互相平行的光线，垂直照射物体和投影平面，由此产生的该物体某一面的“影子”，这种影子称为物体这一面的投影。正投影是建筑图中常用的投影方法。
三角板的正投影 一块砖在三个面的投影
2、点、线、面的正投影
点的投影
线和面的投影
3、物体的投影
物体在空间各投影面上的投影，都是以面的形式反映出来的。对于一个空心的物体，仅它外表的投影是反映不出它的构造的。人们用一个平面在中间切开它，让它的内部在这个面上投影，投到它内部的形状和大小，从而反映这个物体的真实。建筑物也类似这样的物体，所以要有平面图和剖面图来反映内部构造。
4、视图
上视图——
人在这个物体的上部往下看，物体在下面投影平面上所投影出的形象。前、后、侧视图——
人在物体的前、后、侧面看到的这个物体的形象。
剖视图——
人们假想一个平面把物体某处切开，移走一部分，人站在未移走的那部分物体剖切面前所看到的物体在剖切面上投影的形象。
房屋的剖切图
三、建筑施工图的内容
1、建筑施工图的设计
2、建筑施工图的种类
（1）建筑总平面图。指说明建筑物所在的地理位置和周围环境的平面图。一般在图上标出新建筑的外形、层次、外围尺寸、相邻尺寸；建筑物周围的地物、原有建筑、建成后的道路，水源、电源、下水道干线的位置，如在山区还要标出地形等高线等。有的总平面图，设计人员根据测量确定的坐标网，绘出需建房屋所在方格网的部位和水准标高；为了表示建筑物的朝向和方位，在总平面图中还绘有指北针和表示风向的风玫瑰图等。
同时伴随总图还有建筑的说明，以文字形式表示，主要说明建筑面积、层次、规模、技术要求、结构形式、使用材料、绝对标高等应向施工者交待的一些内容。
建筑识图、构造教程共31页文档
第 1 页 《建筑识图》讲义
1-1 投影的基本概念
一、 投影：
（一）、影子
影子是光照射到物体上，在物体周围环境中留下物体外形轮廓的一种自然现象。影子的位置、大小、形状随着光源的角度、距离的变化而变化。
通常在制图中，把光源称为投影中心，光线称为投射线，光线的射向称为投射方向，落影的平面称为投影面，影子的轮廓称为投影，用投影表示物体的形状和大小的绘图方法称为投影法，用投影法画出的物体图形叫作投影图。
投影的产生需要三个基本条件，即光源、物体、投影面。这三个基本条件又称为投影三要素。
（二）、投影法的分类
根据投影中心与投影面之间距离的远近不同．投影法分为中心投影和平行投影两大类。
（1）、中心投影：即由一点放射的投射线所产生的投影称为中心投影。
（2）、平行投影：即由平行的投射线所产生的投影称为平行投影。
根据投射线与投影面的角度不同，平行投影又分为正投影和斜投影。
（从属性）
3、面的投影：
（1）、平面平行于投影面，投影反映平面实形，即形状、大小不变。（真实性）
（2）、平面垂直于投影面，投影积聚为直线。 （积聚性）
（3）、平面倾斜于投影面，投影变形面积缩小。 （收缩性） 第 2 页 （4）、面上一直线的投影，必在该面的投影上。 （从属性）
4、体的投影：三视图（V面、H面、W面）
三视图规律：“长对正；宽相等；高平齐”。
二、 投影习题
1、 已知两面投影，绘制第三面投影。
2、 已知形体直观图，绘制三视图。
3、 已知形体直观图以及两面投影，绘制第三面投影。
4、 已知形体直观图以及三面投影，改正错误。
5、 已知形体的三面投影，改正错误。
三、 剖面图与断面图
1、 剖面图（平剖、直剖、转折剖）
平剖
水平方向剖视 将物体分为上下两部分。
建筑识图1
认真学习 深刻领会、灵活掌握、不断进取 抛砖引玉 方能成器 第 1 页 共 26 页
学业要精 做人要勤 办事要诚 处事要公 和气生财 忍让消灾 君子爱财 取之有道 目 录
第一章 建筑识图基础知识
第一节 建筑制图的基本原理
第二节 建筑工程图纸的基本内容
第二章 相关数据和计算公式
认真学习 深刻领会、灵活掌握、不断进取 抛砖引玉 方能成器 第 2 页 共 26 页
学业要精 做人要勤 办事要诚 处事要公 和气生财 忍让消灾 君子爱财 取之有道
第一章 建筑识图基础知识
第一节 建筑制图的基本原理
正投影——假定有一组平行投影线，将影投到投影面上，它能反映图形的基本尺寸和形状。
正视图——从物体的正前方，向后看所看到的图形。
三视图—— 俯视图——从物体的正上方，向下看所看到的图形。
左视图——从物体的左前方，向右看所看到的图形。
正视图和俯视图的长相等
三视图中的三等关系 正视图和左视图的高相等
俯视图和左视图的宽相等
俯视图——在建筑工程施工图中叫平面图，反映什么内容就叫什么平面图。
例 如：某层建筑平面图、 屋面排水平面图、基础平面图、 某层梁板配筋图、
某层给排水平面图、某层采暖平面图、某层消防平面图、某层通风平面图
某层电器照明平面图 某层设备安装平面图等。
正视图、左视图——在建筑工程施工图中叫立面图。立面图的叫法有以下2 种：
1、 按方向叫。例如：东立面图、西立面图、南立面图、北立面图。
2、 按轴线号叫：例如：1轴～18轴立面图、18轴 ～ 1轴立面图、1轴～36轴立面图、
36轴～1轴立面图、A轴～P轴立面图、 P轴～A轴立面图、 A轴～N轴立面图、
房屋建筑识图
房屋建筑识图
房屋建筑图
第一节概述
一、房屋的组成部分
（1）基础；（2）墙体和柱；（3）楼（地）面；（4）楼梯；（5）门窗和阳台；（6）屋顶
二、房屋建筑图的分类及内容
1、首页图
2、建筑施工图（建施）
3、结构施工图（结施）
4、设备施工图（设施）
1、线型:
2、比例:
3、标高:
4、索引符号和详图符号:
5、常用构件及配件图例:
(6)指北针和风向频率玫瑰图:
第二节房屋建筑图的图示特点
视图：
一、建筑总平面图
建筑总平面图是表明新建房所在基础有关范围内的总体布置，它反映新建、拟建、原有和拆除的房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与原有环境的关系和邻界情况等
建筑总平面图也是房屋及其他设施施工的定位、土方施工以及绘制水、暖、电等管线总平面图和施工总平面图的依据。
建筑总平面中它应包括以下内容：
1、该建筑场地所处的位置与大小。
、新建房屋在场地内的位置及其与邻近建筑物的距离。
3、新建房屋的方位用指北针表明，有时用风向频率玫瑰图表示常年的风向频率与方位。
4、新建房屋首层室内地面与室外地坪及道路的绝对标高。
5、场地内的道路布置与绿化安排。
6、扩建房屋的预留地。
二、建筑平面图
建筑平面图是建筑施工图的基本图样，它是假想用一水平的剖切面沿门窗洞位置将房屋剖切后，对剖切面以下部分所作的水平投影面。它反映出房屋的平面形状、大小和布置；墙、柱的位置、尺寸和材料；门窗的类型和位置等。
对于多层建筑，一般应每层有一个单独的平面图。但一般建筑常常是中间几层平面布置完全相同，这时就可省掉几个平面图，只用一个平面图表示，这种平面图称为标准层平面图。建筑施工图中的平面图，一般有：
底层平面图：（表示第一层房间的布置、建筑入口、门厅及楼梯等）、
标准层平面图：（表示中间各层的布置）、
顶层平面图：（房屋最高层的平面布置图）以及屋顶平面图（即屋顶平面的水平投影，其比例尺一般比其它平面图为小）。
