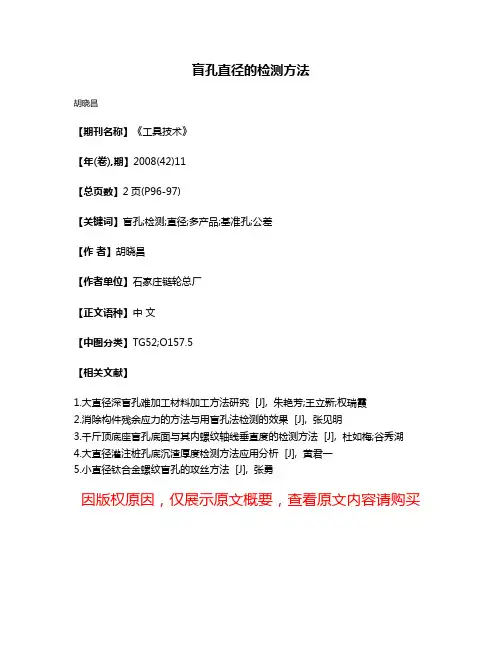

胡晓昌
【期刊名称】《工具技术》
【年(卷),期】2008(42)11
【总页数】2页(P96-97)
【关键词】盲孔;检测;直径;多产品;基准孔;公差
【作 者】胡晓昌
【作者单位】石家庄链轮总厂
【正文语种】中 文
【中图分类】TG52;O157.5
【相关文献】
1.大直径深盲孔难加工材料加工方法研究 [J], 朱艳芳;王立新;权瑞霞
2.消除构件残余应力的方法与用盲孔法检测的效果 [J], 张见明
3.千斤顶底座盲孔底面与其内螺纹轴线垂直度的检测方法 [J], 杜如梅;谷秀湖
4.大直径灌注桩孔底沉渣厚度检测方法应用分析 [J], 黄君一
5.小直径钛合金螺纹盲孔的攻丝方法 [J], 张勇
因版权原因，仅展示原文概要，查看原文内容请购买
残余应力测量原理
残余应力测量原理
残余应力的检测对于热处理工艺、表面强化处理工艺、消除应力工艺的效果及废品分析等都有很重要的意义，聚航科技为大家总结盲孔法及磁测法残余应力测量原理及相关产品。
盲孔法残余应力测量
盲孔法残余应力测量的原理是在平衡状态下的原始应力场上钻孔，以去除一部分具有应力的金属，而使圆孔附近部分金属内的应力得到松弛，钻孔破坏了原来的应力平衡状态而使应力重新分布，并呈现新的应力平衡，从而使圆孔附近的金属发生位移或应变，通过高灵敏度的应变仪，测量钻孔后的应变量，就可以计算原应力场的应力值。
磁测法残余应力测量
磁测法残余应力检测法主要是通过测定铁磁材料在内应力的作用下磁导率发生变化确定残余应力的大小和方向。铁磁材料其磁化方向为易磁化轴向方向，同时具有磁致伸缩性效应，且磁致伸缩系数是各向异性的，在磁场作用下，应力产生磁各向异性。磁导率作为张量与应力张量相似。通过精密传感器和高精度的测量电路，将磁导率变化转变为电信号，输出电流（或电压）值来反映应力值的变化，并通过装有特定残余应力计算机软件的计算机计算，得出残余应力的大小、方向和应力的变化趋势。
以上就是盲孔法及磁测法残余应力测量原理介绍，如果您那还有其他的疑问，可随时联系聚航科技，我们很愿意为您答疑解惑。
金属结构应力测试通用方法
金属结构应力测试通用方法

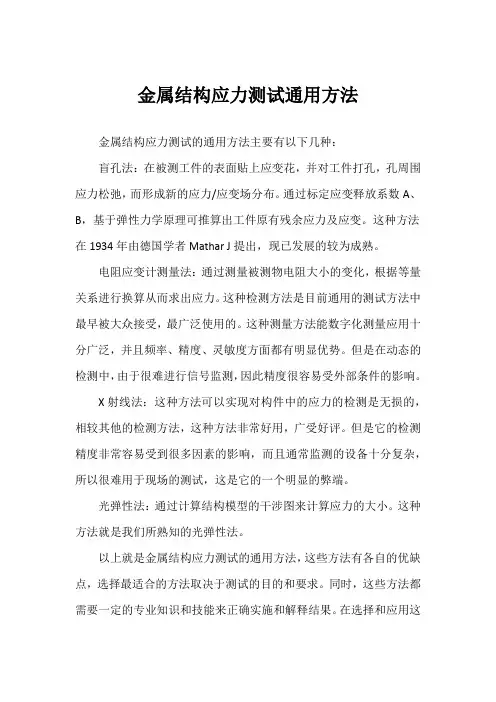

金属结构应力测试的通用方法主要有以下几种：
盲孔法：在被测工件的表面贴上应变花，并对工件打孔，孔周围应力松弛，而形成新的应力/应变场分布。通过标定应变释放系数A、B，基于弹性力学原理可推算出工件原有残余应力及应变。这种方法在1934年由德国学者Mathar J提出，现已发展的较为成熟。
电阻应变计测量法：通过测量被测物电阻大小的变化，根据等量关系进行换算从而求出应力。这种检测方法是目前通用的测试方法中最早被大众接受，最广泛使用的。这种测量方法能数字化测量应用十分广泛，并且频率、精度、灵敏度方面都有明显优势。但是在动态的检测中，由于很难进行信号监测，因此精度很容易受外部条件的影响。
X射线法：这种方法可以实现对构件中的应力的检测是无损的，相较其他的检测方法，这种方法非常好用，广受好评。但是它的检测精度非常容易受到很多因素的影响，而且通常监测的设备十分复杂，所以很难用于现场的测试，这是它的一个明显的弊端。
光弹性法：通过计算结构模型的干涉图来计算应力的大小。这种方法就是我们所熟知的光弹性法。
以上就是金属结构应力测试的通用方法，这些方法有各自的优缺点，选择最适合的方法取决于测试的目的和要求。同时，这些方法都需要一定的专业知识和技能来正确实施和解释结果。在选择和应用这些方法时，应寻求专业人士的建议和指导。
铸件残余应力测量方法
铸件残余应力测量方法
铸件残余应力的测定方法可以分为机械测定法和物理测定法。机械法测残余应力是采用机械机械加工的手段，对被测铸件进行部分加工或完全剥离，使被测构件上的残余应力部分释放或完全释放，使用电阻应变测量技术测出残余应力的方法，机械法最常见的是盲孔法。其优点是测量精度以及准确性高，缺点是会对构件造成一定程度损伤。物理测量法又叫非破坏无损伤测量方法，它无需对材料进行分割，可直接求得残余应力。物理法最常见的是磁测法，对构件无损伤，但测量成本比较高。目前较常用且适合铸件残余应力的分析测试技术主要就是盲孔法和磁测法。
盲孔法残余应力测量是在平衡状态下的原始应力场上钻孔，以去除一部分具有应力的金属，而使圆孔附近部分金属内的应力得到松弛，钻孔破坏了原来的应力平衡状态而使应力重新分布，并呈现新的应力平衡，从而使圆孔附近的金属发生位移或应变，通过高灵敏度的应变仪，测量钻孔后的应变量，就可以计算原应力场的应力值。盲孔法是工程中最通用的的残余应力测定方法，准确性最高，技术较为成熟，并且具有相关国家标准。
磁测法残余应力测量主要是通过测定铁磁材料在内应力的作用下磁导率发生变化确定残余应力的大小和方向。铁磁材料其磁化方向为易磁化轴向方向，同时具有磁致伸缩性效应，且磁致伸缩系数是各向异性的，在磁场作用下，应力产生磁各向异性。磁导率作为张量与应力张量相似。通过精密传感器和高精度的测量电路，将磁导率变化转变为电信号，输出电流（或电压）值来反映应力值的变化，并通过特定残余应力计算软件，得出残余应力的大小、方向和应力的变化趋势。磁性法检测工件须具有铁磁性，否则此方法无效。
铸件残余应力的检测，针对不同铸件和不同的测试目的选择最佳的测定方案，主要考虑以下几个方面：允许结构受损伤的程度；测试的应力种类；铸件性能变化的影响；现场测试的适应性；费用和时间。 如果您对铸铁件残余应力测量还有其他疑问，可直接咨询南京聚航科技有限公司，我们很乐意为您答疑解惑。
