接触器联锁正反转控制线路原理分析1

合集下载

三相异步电动机正反转控制线路电路分析及教学

三相异步电动机正反转控制线路电路分析及教学

三相异步电动机正反转控制线路电路分析及教学

三相异步电动机正反转控制线路是电机拖动课程教学中的核心部分,也是学生中级维修电工技能鉴定考核中必考知识技能之一,是学生学习后续课程,学习电路故障排除的基础。而接触器联锁、按钮联锁及双重联锁正反转这三种联锁控制线路又是控制线路中最基础、最常用的控制电路。为了更合理、完善地完成三种联锁电路的教学,本文对这三种联锁电路的地位作用、电路组成、工作原理、联系及区别进行了详细的分析,并且给出了便于学生理解和掌握的教学思路。

1、三种正反转控制线路的地位和作用

接触器、按钮、双重联锁这三种联锁线路是三相异步电动机正反转控制电路中很重要的控制线路,是通过将接触器、按钮的一个常闭触点串联在另外一个接触器线圈的回路里,起到防止出现正反转接触器同时吸合造成电路短路的作用。

2、电路组成

三种电路均由电源隔离开关QS;交流接触器KM1、KM2;热继电器FR;熔断器FU1、FU2,启动按钮SB2、SB3;停止按钮SB1及电动机M组成。电路中各个元件的文字符号、图形表示、工作原理、实物的触点等,是学习电路工作原理的基础。

3、工作原理图

图一 接触器联锁正反转控制线路

图二 按钮联锁正反转控制线路

4、工作原理分析

(1)接触器联锁正反转控制线路的工作原理(图一)

A、正转控制:按下正转按钮SB2→接触器KM1线圈得电→KM1主触头闭合,KM1的自锁触头闭合→电动机自锁正转。同时,KM1联锁触头断开,对KM2联锁。 B、反转控制:按下反转按钮SB3→接触器KM2线圈得电→KM2主触头闭合,KM2的自锁触头闭合→电动机自锁正转。同时,KM2联锁触头断开,对KM1联锁。

C、停止控制:按下停止按钮SB1,KM2线圈断电,KM2主触头断开,同时KM2自锁触点也断开,电机反转停止。KM1常闭触点闭合,为正转做好准备。

图三 双重联锁正反转控制线路

(2)按钮联锁正反转控制线路的工作原理(图二)

(精品)接触器联锁正反转电路教学

(精品)接触器联锁正反转电路教学

1 《接触器联锁正反转控制电路》教学设计

三相异步电动机接触器联锁正反转控制电路

一、 教材分析:

1、教学内容:

如何实现电动机正反转;电动机的正反转控制;接触器联锁正反转控制线路的原理图识读、工作原理分析、电路特点、线路安装准备及知识拓展。

2、教学内容在教材中的位置、作用和前后联系:

《三相异步电动机的正反转控制线路》这节内容选自高等教育出版社曾祥富、邓朝平主编《电工技能与实训》第三版第10章第一节内容,是在学生已经掌握了常用低压电器及点控线路的基础上,把理论与实践相结合的必经环节。三相异步电动机的正反转控制线路是在正转控制电路的基础上来讲解的,共学习三种正反转电路,在教材中具有承上启下的作用。因此,学好这一节对学习后面的行程控制和限位控制至关重要。根据我校制定的理实一体化教学理念,保证每个学生课有所得,本节课我设计少讲多练,让学生在操作中懂理论,在练习中长技能。

3、合理扩展或深化教材内容:

通过PPT来形象了解三相异步电动机的正反转控制线路,从而深化教材内容。在实际生活中应用广泛,是学习典型机床控制线路的基础。

二、教学目标

1、知识目标:

掌握三相异步电动机正反转控制的设计思路,理解其工作原理。

2、技能目标:

能够完成三相异步电动机正反转控制的接线。

3、素养目标:

培养学生自主学习能力,树立互帮互助的团队合作意识。

三、教学重点、难点

(一)重点:

设计三相异步电动机正反转控制线路。

(二)难点:

分析三相异步电动机正反转控制线路的工作原理。

四、学情分析

该班女生较多上课时纪律较好,对于理论基础知识掌握相对较好,在教学时应该把前面的内容进行一些简单的复习回顾。但是普遍动手能力一般,特别是对于接线过程中出现的问题难于察觉,而且在接线完成后,如果通电试验不成功,对于电路故障的排除有一定的难度。所以在教学过程当中应当注意教给他们排故的方法。

接触器联锁正反转控制线路教案

接触器联锁正反转控制线路教案

接触器联锁正反转控制线路教案

第一章:教学目标与内容简介

1.1 教学目标

通过本章的学习,使学生了解接触器联锁正反转控制线路的基本原理,掌握接触器联锁正反转控制线路的组成及工作过程,能够分析并解决实际工程中的接触器联锁正反转控制问题。

1.2 教学内容

1. 接触器联锁正反转控制线路的基本原理

2. 接触器联锁正反转控制线路的组成

3. 接触器联锁正反转控制线路的工作过程

4. 接触器联锁正反转控制线路的应用案例

第二章:接触器联锁正反转控制线路的基本原理

2.1 教学目标

通过本章的学习,使学生了解接触器联锁正反转控制线路的工作原理,理解接触器在正反转控制中的作用。

2.2 教学内容

1. 接触器的结构与工作原理

2. 接触器在正反转控制电路中的应用

3. 接触器联锁控制原理

第三章:接触器联锁正反转控制线路的组成

3.1 教学目标

通过本章的学习,使学生掌握接触器联锁正反转控制线路的主要组成部分,理解各部分的作用。

3.2 教学内容

1. 接触器联锁正反转控制线路的组成部分

2. 各组成部分的作用及相互关系

第四章:接触器联锁正反转控制线路的工作过程

4.1 教学目标

通过本章的学习,使学生了解接触器联锁正反转控制线路的工作过程,能够分析实际工作中的正反转控制问题。

4.2 教学内容

1. 接触器联锁正反转控制线路的工作原理图

2. 工作过程的详细解析

第五章:接触器联锁正反转控制线路的应用案例

5.1 教学目标

通过本章的学习,使学生能够运用所学的知识分析解决实际工程中的接触器联锁正反转控制问题。

5.2 教学内容

1. 典型应用案例分析

2. 实际工程中的应用举例

第六章:接触器联锁正反转控制线路的故障分析与维修

6.1 教学目标

通过本章的学习,使学生能够掌握接触器联锁正反转控制线路的常见故障分析方法,了解故障维修的一般流程。 6.2 教学内容

1. 接触器联锁正反转控制线路的常见故障类型及原因

接触器联锁的正反转控制线教案

接触器联锁的正反转控制线教案

《接触器联锁的正反转控制线路》教案

中山市东凤理工学校 电子科组 黄金玉

第 七 周 星期 二 第 2 节 2010年 4 月 6 日

课 题 接触器联锁的正反转控制线路

教 学 目 标 1、了解接触器联锁正反转控制线路的结构特点;

2、 理解接触器联锁正反转控制线路的工作原理;

教 材分 析 重

点 接触器联锁正反转控制线路的控制线路

点 接触器联锁正反转控制线路的控制线路

具 黑板、粉笔

教 学 过 程

新课引入

有许多生产机械都需要运动部件能够正、反两个方向运动。如机床工作台的前进与后退,机床主轴的正转与反转,起重机的上升与下降等。电动机正转,可拖动生产机械的运动部件向一个方向运动;电动机反转,可拖动生产机械的运动部件向另一个方向运动。三相交流异步电动机正反转控制线路可以改变电路机转动方向,从而改变生产机械中运动部件的运动方向。下面我们一起来看看由接触器联锁控制的正反转控制线路。在了解线路之前,我们先来看看什么是联锁?

新课讲授

一、联锁定义

利用两个控制电器的常闭触头(如接触器或按钮)使一个电路工作,而另一个电路绝对不能工作的相互制约作用称作联锁。

二、接触器联锁的正反转控制线路图:

1、控制线路的组成

QS(组合开关)、FU(熔断器)、KM1、KM2(正反转交流接触器)、FR(热继电器)、SB(按钮)、M(主轴电机)。 2、控制线路分析

接触器KM1的常闭触头串联在接触器KM2线圈所在支路;接触器KM2的常闭触头串联在接触器KM1线圈所在支路。这样,当正转接触器KM1线圈获电时,串联在反转接触器KM2线圈支路中的KM1常闭触头断开,从而切断KM2支路。这时按下启动按钮SB3,反转接触器KM2线圈也不会获电。同理,在反转接触器KM2获电时,即使按下启动按钮SB2,接触器KM1的线圈也不会获电,这样 就保证了两个接触器不会同时闭合,有效防止了相间短路。

[全]接触器、按钮双重连锁正反转控制电路

[全]接触器、按钮双重连锁正反转控制电路

接触器、按钮双重连锁正反转控制电路

如下图为常见的正反转控制电路,通过接触器、按钮双重联锁对电路进行保护。

图1

(一)电路主要元器件及其作用

1、空气开关(QS):电源的通断 ,有短路、严重过载及欠电压保护 2、熔断器(FU):短路保护;

3、接触器(KM):可频繁通断大电流,有灭弧功能,亦有欠电压保护 4、热继电器(FR):过载保护; 5:、按钮(SB):启停电路

(二)电路原理分析

1、主电路:从负载端往电源端看,即从下往上。

2、辅助电路:从上到下、从左往右,即先看电源,在顺次看各条回路。

分析清楚电气图的关键:看懂各元器件图形符号、文字符号,对元器件结构、功能掌握。

掌握该电气图的两个关键点:

1、电气自锁(定义):依靠接触器自身的常开触电使其线圈保持通电;

2、电气互锁:在同一时间段内两个接触器只允许一个通电工作的控制作业;

机械连锁:通过按钮的一对常开与常闭来实现两个接触器只允许一个工作(双保险);

(三)电气图接线与检修

1、先对图纸进行标号,再照图在对实物进行装接,在不够熟练的情况下 二次线最好一回路一回路的接;

2、可用万用表的蜂鸣档检测电路 的通断,蜂鸣档也是电阻档 可测出接触器线圈的电阻。

液压传动基础知识 通过对千斤顶的工作原理进行了解,初步了解液压作用的实质。并对目前液压的运用、将来的发展做一个简要的分析。

一、注塑机锁模机构液压传动系统工作过程、千斤顶的工作原理

原理图

初始状态:液压泵3由电动机带动从油箱1中吸油,然后将具有压力能的油液输送到管路,油液通过节流阀4和管路流至换向阀6。当阀芯处于图示位置(中间位置)时,这时阀口P、A、B、T互不相通,此时液压缸里没有压力油输入,活塞9不产生运动。 图2

图3

二、液压传动系统的组成

一个完整的液压传动系统由五个相联系的部分组成,分别叫做动力元件、控制元件、执行元件、辅助元件和传动介质。

三、液压传动的工作特点

1. 传递运动均匀平稳,负载变化时速度较稳定。 2. 液压装置易于实现过载保护——借助于设置溢流阀等元件,自动防止过载,避免发生事故。

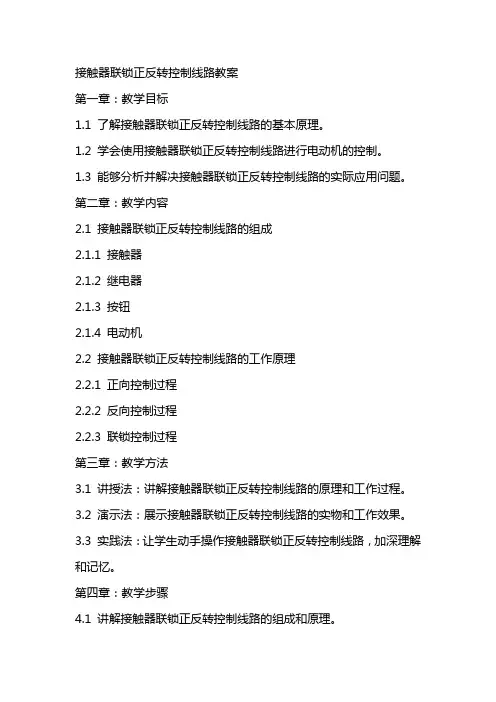

接触器联锁正反转控制线路教案 2

接触器联锁正反转控制线路教案 2

接触器联锁正反转控制线路教案

第一章:教学目标

1.1 了解接触器联锁正反转控制线路的基本原理。

1.2 学会使用接触器联锁正反转控制线路进行电动机的控制。

1.3 能够分析并解决接触器联锁正反转控制线路的实际应用问题。

第二章:教学内容

2.1 接触器联锁正反转控制线路的组成

2.1.1 接触器

2.1.2 继电器

2.1.3 按钮

2.1.4 电动机

2.2 接触器联锁正反转控制线路的工作原理

2.2.1 正向控制过程

2.2.2 反向控制过程

2.2.3 联锁控制过程

第三章:教学方法

3.1 讲授法:讲解接触器联锁正反转控制线路的原理和工作过程。

3.2 演示法:展示接触器联锁正反转控制线路的实物和工作效果。

3.3 实践法:让学生动手操作接触器联锁正反转控制线路,加深理解和记忆。

第四章:教学步骤

4.1 讲解接触器联锁正反转控制线路的组成和原理。 4.2 展示接触器联锁正反转控制线路的实物和工作效果。

4.3 引导学生动手操作接触器联锁正反转控制线路,进行实际操作练习。

4.4 分析并解决学生在操作过程中遇到的问题。

第五章:教学评价

5.1 学生能够熟练掌握接触器联锁正反转控制线路的原理和应用。

5.2 学生能够正确进行接触器联锁正反转控制线路的操作。

5.3 学生能够分析并解决接触器联锁正反转控制线路的实际应用问题。

第六章:接触器联锁正反转控制线路的安装与调试

6.1 接触器联锁正反转控制线路的安装

6.1.1 准备安装工具和材料

6.1.2 按照电路图进行线路连接

6.1.3 安装控制按钮和接触器

6.2 接触器联锁正反转控制线路的调试

6.2.1 检查线路连接是否正确

6.2.2 测试控制按钮和接触器的工作状态

6.2.3 调整接触器的吸合和释放参数

第七章:接触器联锁正反转控制线路的故障排除

7.1 接触器联锁正反转控制线路的常见故障

7.1.1 接触器不吸合

7.1.2 电动机不启动 7.1.3 控制按钮失灵

三相异步电机正反转控制线路

三相异步电动机正反转控制线路

1.课题引入:

(1)接触器联锁正反转控制线路的优点是工作安全可靠,缺点是操作不便。因为电动机从正转变为反转时,必须先按下停止按钮后,才能按反转启动按钮,否则由于接触器的联锁作用,不能实现反转。

按钮联锁控制线路的缺点是容易产生电源两相短路故障。例如:当正转接触器KMl发生主触头熔焊或被杂物卡住等故障时,即使KMl线圈失电,主触头也分断不开,这时若直接按下反转按钮SB2,KM2得电动作,触头闭合,必然造成电源两相短路故障。所以采用此线路工作有一定的不安全隐患。因此在实际工作中,经常采用的是按钮、接触器双重联锁的正反转控制线路。

按钮联锁控制线路原理图 接触器联锁控制线路原理图

(2)双重联锁控制线路的工作原理:

1)双重联锁的定义:第一重是交流接触器常闭触头与对方的线圈相串联而构成的联锁。另一重是复合按钮的常闭触头串联在对方的电路中而构成的联锁。

2)工作原理分析:

先合上电源开关QS:

正转控制按下SB1SB1

常闭触头先分断对KM2联锁(切断反转控制电路)SB1常开触头后闭合线圈得电KM1自锁触头闭合自锁KM1主触头闭合KM1联锁触头分断对KM2联锁(切断反转控制电路)电动机M启动连续正转11反转控制按下SB2SB2常闭触头先分断KM1线圈失电KM1自锁触头分断解除自锁KM1主触头分断电动机M失电KM1联锁触头恢复闭合KM2线圈得电SB2常开触头后闭合KM2自锁触头闭合自锁KM2主触头闭合KM2联锁触头分断对KM1联锁(切断正转控制电路)若要停止,按下停止按钮SB3,整个控制电路失电,主触头分断,电动机 M失电停转.电动机M启动连续反转2233

双重联锁控制线路原理图

(3)双重联锁控制线路的自检步骤:

安装完毕的控制线路板,必须经过认真检查以后,才允许通电试车,以防止错接、漏接造成不能正常运转或短路事故的发生。

(完整)接触器联锁正反转电路教学

(完整)接触器联锁正反转电路教学

1 三相异步电动机接触器联锁正反转控制电路

一、 教材分析:

1、教学内容:

如何实现电动机正反转;电动机的正反转控制;接触器联锁正反转控制线路的原理图识读、工作原理分析、电路特点、线路安装准备及知识拓展。

2、教学内容在教材中的位置、作用和前后联系:

《三相异步电动机的正反转控制线路》这节内容选自高等教育出版社曾祥富、邓朝平主编《电工技能与实训》第三版第10章第一节内容,是在学生已经掌握了常用低压电器及点控线路的基础上,把理论与实践相结合的必经环节。三相异步电动机的正反转控制线路是在正转控制电路的基础上来讲解的,共学习三种正反转电路,在教材中具有承上启下的作用。因此,学好这一节对学习后面的行程控制和限位控制至关重要.根据我校制定的理实一体化教学理念,保证每个学生课有所得,本节课我设计少讲多练,让学生在操作中懂理论,在练习中长技能.

3、合理扩展或深化教材内容:

通过PPT来形象了解三相异步电动机的正反转控制线路,从而深化教材内容.在实际生活中应用广泛,是学习典型机床控制线路的基础.

二、教学目标

1、知识目标:

掌握三相异步电动机正反转控制的设计思路,理解其工作原理.

2、技能目标:

能够完成三相异步电动机正反转控制的接线。

3、素养目标:

培养学生自主学习能力,树立互帮互助的团队合作意识。

三、教学重点、难点

(一)重点:

设计三相异步电动机正反转控制线路。

(二)难点:

分析三相异步电动机正反转控制线路的工作原理。

四、学情分析

该班女生较多上课时纪律较好,对于理论基础知识掌握相对较好,在教学时应该把前面的内容进行一些简单的复习回顾.但是普遍动手能力一般,特别是对于接线过程中出现的问题难于察觉,而且在接线完成后,如果通电试验不成功,对于电路故障的排除有一定的难度。所以在教学过程当中应当注意教给他们排故的方法。

(完整)接触器联锁正反转电路教学

2 五、教法分析

接触器联锁正反转控制线路工作原理

接触器联锁正反转控制线路工作原理

接触器是一种电气控制器件,通常用于控制电动机的启停和正反转。正反转控制线路是一种常见的电动机控制线路,可以实现电动机的正转和反转操作。

接触器联锁正反转控制线路主要由接触器、控制按钮和继电器组成。接触器是线路的核心部件,它具有多组触点,可以实现电流的导通和断开。控制按钮用于手动操作接触器的启停和正反转动作。继电器是电动机控制线路的辅助设备,用于放大控制信号,保护接触器和电动机。

接触器联锁正反转控制线路的工作原理如下:

1. 初始状态:当电路通电时,接触器处于初始状态,所有触点都是断开的。电动机处于停止状态。

2. 正转操作:当按下正转按钮时,正转按钮的触点闭合,使得接触器的控制回路闭合。接触器的控制回路闭合后,接触器的触点闭合,电动机的正转回路闭合。电动机开始正转。

3. 反转操作:当按下反转按钮时,反转按钮的触点闭合,使得接触器的控制回路闭合。接触器的控制回路闭合后,接触器的触点闭合,电动机的反转回路闭合。电动机开始反转。

4. 停止操作:当按下停止按钮时,停止按钮的触点闭合,使得接触器的控制回路断开。接触器的控制回路断开后,接触器的触点断开,电动机的回路断开。电动机停止运行。

接触器联锁正反转控制线路的关键在于接触器的联锁机构。当正转按钮和反转按钮同时按下时,接触器的控制回路将无法闭合,从而避免电动机同时正反转的情况发生,保证了电动机的安全运行。

接触器联锁正反转控制线路的优点是结构简单、可靠性高、使用方便。它广泛应用于电动机的正反转控制,例如起重机、输送机、电梯等设备。通过合理设计和布置接触器联锁正反转控制线路,可以实现电动机的安全、稳定和可靠运行。

接触器联锁正反转控制线路通过接触器、控制按钮和继电器组成,实现电动机的正转和反转操作。它具有结构简单、可靠性高、使用方便等优点,广泛应用于各种电动机控制场合。通过合理设计和布置接触器联锁正反转控制线路,可以确保电动机的安全、稳定和可靠运行。

三相异步电动机接触器联锁的正反转控制

三相异步电动机接触器联锁的正反转控制

1. 三相异步电动机接触器联锁的正反转控制简介

三相异步电动机是工业中广泛使用的一种电动机,其控制方式也是非常重要的一部分。正反转控制是电动机控制中的常见问题,需要对其进行有效控制以满足生产需求。本文将介绍三相异步电动机接触器联锁的正反转控制方法。

2. 三相异步电动机接触器的工作原理

接触器是一种电控制器,其开关作用可用于控制电路的启动、停止、反向等。三相异步电动机控制中采用接触器的主要原因是其可靠性和多样化的控制方式。在正反转控制中,接触器起到了重要的作用。

接触器是由电磁铁、永磁铁、弹簧、触点等组成的电控制器,其工作原理是通过电磁铁的电磁力驱动接触器触点吸合,从而使电路通畅。三相异步电动机接触器的工作原理与一般接触器相同,只不过其需要满足三相电动机的三相供电需求。

3. 正反转控制的思路分析

正反转控制是由控制电路和控制线路两部分组成的。控制电路主要包括接触器、保险丝、断路器、电源和信号开关等。而控制线路则是由电线、按钮和继电器等元件组成的,用于控制电动机正反转。

正反转控制的思路是在接触器联锁的基础上完成的。接触器联锁的思路是将正向启动接触器和反向启动接触器互锁,只有当两个接触器均有信号输入时,才能使电动机正反转控制生效。这样可以有效的避免正反转控制同时操作,节省电量,延长设备使用寿命。

4. 接触器联锁的正向启动与反向启动

接触器联锁的正向启动和反向启动是实现正反转控制的关键。其工作原理是在正向启动线路的触点并联一个电气磁铁,当电流通过正向启动线路时,电流将会激活电气磁铁,吸合接触器,使触点闭合,从而使电动机正向启动。反向启动线路同理,只不过是在反向启动线路触点并联一个电气磁铁实现的。

当正向启动接触器被激活时,电动机正向启动,反向启动接触器失去信号,无法启动电动机反向。当反向启动接触器被激活时,电动机反向启动,正向启动接触器失去信号,无法启动电动机正向。
