10kv开关柜技术协议资料
10kV开关柜技术协议书最新
河北钢铁集团金鼎重工股份有限公司10kV高压开关柜技术协议书需方：委托人：供方：委托人：1.0 范围本技术协议书规定了动力厂新增2面高压开关柜技术要求。
10kV中置式手车开关柜的设计、制造、检验、检测、包装和运输等的基本要求。
供方应根据技术协议书的技术参数，按照相应的标准规范进行设计、制造、检验、检测、包装和运输，并提供良好的售后服务。
2.0 标准规范10kV中置式手车开关柜的设计、制造、检验、检测、包装和运输须遵循下列标准规范最新版本的要求，标准规范之间若有差异，应按最严格的标准规范执行。
《3～35kV交流金属封闭开关设备》 GB3906-1991《高压开关设备和控制设备标准的共同技术要求》 GB/T11022-1999《户内交流高压开关柜订货技术条件》 DL/T404-1997 《12kV～40.5kV高压真空断路器订货技术条件》 DL/T403-2000《交流高压断路器订货技术条件》 DL/T402-1999《交流高压断路器》 GB1984-2003《交流高压熔断器》 GB/T15166-1994《高压交流隔离开关和接地开关》 GB1985-2004《电压互感器》 GB1207-1997《电流互感器》 GB1208-1997《交流高压电器动、热稳定试验方法》 GB2706-1989《交流高压电器在长期工作时的发热》 GB/T763-1990《交流无间隙金属氧化物避雷器》 GB11032-2000《高压开关设备的共用订货技术导则》 DL/T593-1996《交流电气装置的过电压保护和绝缘配合》 DL/T 620-1997《高压开关设备常温下的机械试验》 GB/T3309-1989《户内交流高压开关柜和元部件凝露及污秽试验技术条件》 DL/T539-1993《高压带电显示装置技术条件》 DL/T538-1993《高压开关柜闭锁装置技术条件》 SD/T318-89《电工成套装置中的指导灯和按钮的颜色》 GB/T2682-1981《继电器及装置基本试验方法》 GB/T7261-2000《外壳防护等级》 GB4208-1993《机电产品包装通用技术条件》 GB/T13384-1992 《包装储运图示标记》 GB/T191-19903.0 使用条件海拔高度：≤1000米最高气温： +40℃最热月平均温度： +30℃最高年平均温度： +20℃最低气温： -15℃最大日温差： 25K最大相对湿度：日平均95％，月平均90％。
10KV开闭所技术协议
10KV开闭所技术协议协议名称：10KV开闭所技术协议1. 范围本协议适用于10KV开闭所的技术标准和规范，旨在确保设备的安全、可靠运行，保障电力系统的稳定供电。
2. 术语和定义2.1 10KV开闭所：指用于10KV电力系统的开关设备，包括断路器、隔离开关、接地开关等。
2.2 设备供应商：指为10KV开闭所提供设备的公司或个人。
2.3 设备用户：指使用10KV开闭所设备的公司或个人。
3. 技术要求3.1 设备选型3.1.1 设备供应商应根据用户需求，提供符合国家标准和行业规范的10KV开闭所设备选型方案。
3.1.2 设备选型应考虑电流容量、短路承受能力、操作特性等因素，并提供相应的技术参数和性能指标。
3.1.3 设备选型方案应提供设备的外观尺寸、重量、安装方式等详细信息。
3.2 设备设计3.2.1 设备供应商应根据用户需求，提供符合国家标准和行业规范的10KV开闭所设备设计方案。
3.2.2 设备设计应满足电气安全、机械强度、环境适应性等要求，并提供相应的设计文件和证明材料。
3.2.3 设备设计方案应包括主要元器件的选型、接线图、布置图、维护通道设计等详细信息。
3.3 设备制造3.3.1 设备供应商应按照设备选型和设计方案进行制造，确保设备的质量和性能符合要求。
3.3.2 设备制造应符合国家标准和行业规范的要求，包括材料选用、工艺流程、检测方法等。
3.3.3 设备制造过程中应进行严格的质量控制和检验，确保设备的可靠性和稳定性。
3.4 设备安装3.4.1 设备供应商应根据设备选型和设计方案提供详细的设备安装指南。
3.4.2 设备安装应按照国家标准和行业规范进行，确保设备的安全、可靠运行。
3.4.3 设备安装过程中应进行必要的测试和调试，确保设备的正常工作。
3.5 设备运行和维护3.5.1 设备用户应按照设备供应商提供的操作手册进行设备的运行和维护。
3.5.2 设备运行和维护应遵循国家标准和行业规范的要求，包括定期检查、维修、保养等。
10KV开闭所技术协议 (2)
10KV开闭所技术协议协议名称：10KV开闭所技术协议一、协议背景为确保电力系统的安全运行和设备的正常运转，特制定本协议，旨在规范10KV开闭所的技术要求和使用标准，确保设备的可靠性和稳定性。
二、协议目的本协议的目的是确立10KV开闭所的技术规范，明确相关责任和要求，提高设备的运行效率和可靠性，确保电力系统的安全供电。
三、协议内容1. 设备选型和安装要求1.1 选型要求1.1.1 10KV开闭所的选型应符合国家电力行业标准和相关规范要求。
1.1.2 开闭所的主要设备包括断路器、隔离开关、电流互感器等，选型应满足负荷要求和系统特点。
1.1.3 设备选型应考虑设备的可靠性、维护性和经济性。
1.2 安装要求1.2.1 开闭所的安装应符合国家电力行业标准和相关规范要求。
1.2.2 开闭所的布置应合理，设备之间应有足够的通道和安全距离。
1.2.3 设备的接地应符合相关要求，确保设备的安全运行。
2. 运行和维护管理2.1 运行要求2.1.1 开闭所的运行应符合国家电力行业标准和相关规范要求。
2.1.2 运行人员应具备相关资质和技术能力，能够熟练操作设备并及时处理各类故障。
2.1.3 开闭所的运行记录应详细、准确，包括设备运行状态、操作记录和故障处理情况等。
2.2 维护管理要求2.2.1 开闭所的维护管理应符合国家电力行业标准和相关规范要求。
2.2.2 维护人员应定期对设备进行巡检和维护，确保设备的正常运行。
2.2.3 维护记录应详细、准确，包括巡检内容、维护措施和维护结果等。
3. 安全管理3.1 安全措施3.1.1 开闭所的安全管理应符合国家电力行业标准和相关规范要求。
3.1.2 安全设施应完善，包括防火、防爆、防雷等措施。
3.1.3 开闭所的操作人员应按照相关规定佩戴个人防护装备，并接受必要的安全培训。
3.2 应急预案3.2.1 开闭所应制定应急预案，明确各类故障和事故的应急处理措施。
3.2.2 应急预案应定期演练，确保运行人员能够熟练掌握应急处理流程。
高压开关柜技术协议书
1、概述1.1 本技术协议书适用于浙江吉安纸容器有限公司45万吨牛皮箱板纸工程配套的10kV及35KV户内金属封闭铠装式高压开关柜。
1.2供方提供的中置式开关柜应是性能先进、质量可靠、技术成熟、稳定性好的开关柜。
1.3供方提供设备的设计制造和试验标准及提供的图纸、文件均应符合IEC、GB标准。
1.5供方提供的开关柜应是一个功能完整的开关柜。
供方应对开关柜的功能和容量满足本项目的要求完全负责，并保证能连续、稳定、安全运行。
如果设备不能实现特定的性能要求，供方必须增加硬件或服务来完成，费用由供方承担。
供方应对所供设备运行性能和质量进行担保，质保期为一年，质保期内，供方应免费负责维修或更换。
1.7本技术协议书提出了该10kV、35KV高压开关柜本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
本技术协议书提出的是最低限度的技术要求，并未对所有细节做出明确规定，也未充分引述有关标准和规范的文本，本技术规格书所引用的标准如有不一致时，按较高的标准执行。
供方应保证提供优于IEC、GB标准的铠装移开式高压开关柜。
1.8本技术协议书经供、需双方确认后，作为订货合同的技术附件与合同正文具有同等法律效力。
1.9供方必须根据设计院提供的图纸进行生产。
2.0技术协议书中未尽事宜由招、投标双方协商解决。
2、货物需求一览表：需方认可的柜型: GE 10KV P/VII-12 、 35KV P/V-40.52.1 开关柜本体,柜体用敷铝锌板制作，35KV、10KV结构为中置式。
2.2真空断路器及柜内（包括综合保护继电器）的所有的一、二次元件（包括所有的电源微型断路器、按钮、转换开关、指示灯、继电器及所有的指示仪表等）；2.3 柜内主铜母线、接地母线和柜顶小母线；2.4开关柜边屏和后备包包括在开关厂家的供货范围内；2.5馈线柜出线电缆的零序电流互感器及固定零序电流互感器的支架包括在供货范围内2.7综合保护器包括在开关厂家的供货范围内。

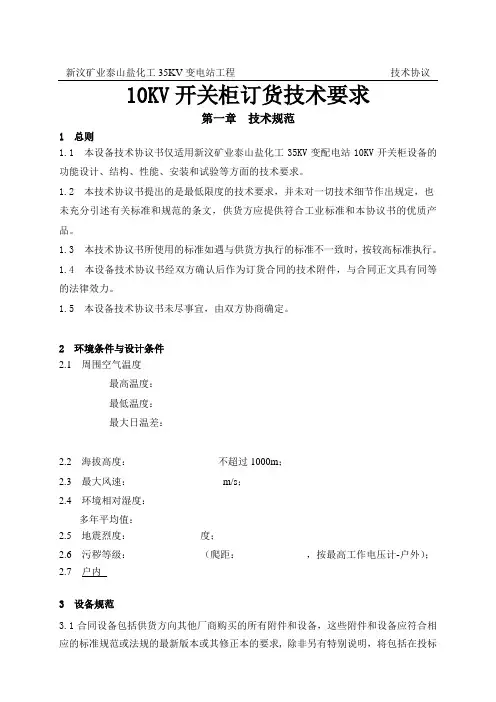

10KV开关技术协议.
10KV开关柜订货技术要求第一章技术规范1 总则1.1 本设备技术协议书仅适用新汶矿业泰山盐化工35KV变配电站10KV开关柜设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供货方应提供符合工业标准和本协议书的优质产品。
1.3 本技术协议书所使用的标准如遇与供货方执行的标准不一致时，按较高标准执行。
1.4 本设备技术协议书经双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术协议书未尽事宜，由双方协商确定。
2 环境条件与设计条件2.1周围空气温度最高温度：_____________最低温度：_____________最大日温差：_____________2.2海拔高度：_____________ 不超过1000m；2.3最大风速：_____________ m/s；2.4环境相对湿度：_____________多年平均值：_____________2.5地震烈度：_____________ 度；2.6污秽等级：_____________ （爬距：_____________ ，按最高工作电压计-户外）；2.7 户内3 设备规范3.1合同设备包括供货方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求, 除非另有特别说明，将包括在投标期内有效的任何修正和补充。
3.2 除非合同另有规定，均须遵守最新的国家标准（ＧＢ）和国际电工委员会(IEC)标准以及国际单位制(SI)标准。
如采用合资或合作产品，还应遵守合作方国家标准，当上述标准不一致时按高标准执行。
所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。
3.3 应遵循的主要现行标准GB156 《标准电压》GB311 《高压输变电设备的绝缘配合》GB11022 《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB5582 《高压电力设备外绝缘污秽等级》GB2900 《电工名词术语》GB1985 《交流高压隔离开关和接地开关》GB1408 《固体绝缘材料工频电气强度的试验方法》GB3309 《高压开关设备常温下的机械试验》GB3804 《3—63KV交流高压负荷开关》GB7354 《局部放电测量》ISD/T318 《高压开关柜闭锁装置技术条件》DL/T402 《交流高压断路器订货技术条件》DL/T486 《交流高压隔离开关订货技术条件》DL/T539 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T593 《高压开关设备的共用订货技术条件》GB/T13540 《抗地震性能试验》ANSI—C37 （金属封闭具有开断装置的开关设备）IEC—298 （1KV以上52KV及以下高压交流金属封闭开关设备和控制设备）GB3906—（金属封闭开关设备）GB1984—（交流高压断路器）以上标准均执行最新版本。
10KV开闭所技术协议
10KV开闭所技术协议协议名称：10KV开闭所技术协议一、协议目的本协议旨在明确双方在10KV开闭所技术方面的合作内容、责任和权益，确保项目的顺利进行和技术的稳定运行。
二、协议主要内容1. 项目背景介绍双方对项目的背景和目标进行详细介绍，包括项目的规模、地点、时间和预期效益等。
2. 技术要求双方对10KV开闭所技术的要求进行明确说明，包括但不限于以下方面：a. 设备选型：双方共同确定10KV开闭所所需的设备类型、规格和数量。
b. 技术参数：明确10KV开闭所的电气参数、额定电压、额定电流、额定频率等。
c. 设备功能：详细描述10KV开闭所所需的各项功能和操作要求，如远程监控、自动化控制等。
d. 安全性要求：确保10KV开闭所的设备和操作符合相关的安全标准和规范，保障人员和设备的安全。
3. 设计与施工双方明确设计和施工的责任和要求，包括但不限于以下方面：a. 设计标准：按照国家相关标准和规范进行设计，确保10KV开闭所的稳定运行。
b. 施工进度：双方协商确定施工的时间节点和进度计划，并确保按时完成。
c. 质量控制：双方共同制定质量控制方案，确保10KV开闭所的设备和施工质量符合要求。
d. 现场安全：确保施工过程中的安全措施得到落实，防止事故发生。
4. 运行与维护双方明确运行与维护的责任和要求，包括但不限于以下方面：a. 操作规程：制定10KV开闭所的操作规程，确保操作人员按照规程进行操作。
b. 定期维护：制定维护计划，定期对10KV开闭所的设备进行检修和维护，确保设备的正常运行。
c. 故障处理：制定故障处理方案，确保设备故障能够及时有效地得到处理和修复。
d. 运行监测：建立运行监测系统，对10KV开闭所的运行状态进行实时监测和分析，及时发现并解决问题。
5. 知识产权双方在合作过程中产生的知识产权归属原则进行明确，确保知识产权的合法权益。
6. 保密条款双方对项目的相关信息和技术资料进行保密，不得向第三方泄露，确保项目的商业机密和技术秘密的安全。
10kv kyn28开关柜技术协议
KYN28-12高压开关柜技术协议书20年月日一、总则1.1 乙方向甲方提供KYN28A-12Z型金属铠装中置式开关柜,配用ABB-VD4断路器.1.2 本开关柜在满足本技术协议的要求外,其它部分应满足IEC298、GB-3906、GB/T11022-99及DL/T404-1997其相关标准和技术条件要求,并应达到“五防”功能.1.3 本产品的质量由乙方保证.1.4 本协议书为商务合同的附件,与商务合同具有同等法律效力。
二、基本技术条件2.1电气主接线:单母线2.2本期建设规模:共7台开关柜。
其中进线柜1台、母线设备柜1台、出线柜3台、电容柜1台、站用变柜1台。
2.3柜体型式：中置式交流金属铠装柜。
柜宽：站用变1000mm，其余800mm。
柜深：1660mm柜高：2300mm三、使用环境3.1 室内；3.2 地震烈度：<8度；3.3 海拔高度：<1000m；3.4 环境温度：最高+40℃，最低-15℃；3.5 湿度：月平均相对湿度90％（+25℃时）；3.6使用环境：不含导电微量粉尘，无严重污秽、化学腐蚀、无火灾，无爆炸危险及剧烈振动的场所。
四、设备规范4.1柜体设备型式：4.1.1断路器：真空断路器ABB VD4.4.1.2断路器操作机构:弹簧操作机构.4.1.3电流互感器:LZZBJ9-10.4.1.4 电压互感器:JDZX10-10.4.1.5高压熔断器：限流式PT熔断器：XRNP1-10。
站用变：XRNT-124.1.6接地开关：手动弹簧储能操作，JN15；4.1.7母线氧化锌避雷器：YH5WZ-17/45；4.1.8 站用变：SC10-50/10.54.1.9支持绝缘子选用大爬距有机绝缘子，爬距2.0cm/KV（240mm）。
4.2柜体参数（含柜体元件）：4.2.1额定电压（KV）：12；4.2.2主母线额定电流（A）：1250A4.2.3额定频率：50HZ；4.2.4绝缘水平：柜体、断路器；工频耐压：42KV（一分钟）；冲击耐压：75KV（对地及相间）；电压及电流互感器：应符合GB311规定；4.2.5额定热稳定电流（3s）（kA）：25；4.2.6额定动稳定电流（峰值）（kA）：63；五、柜内设备参数5.1真空断路器5.1.1额定电压：12kV；额定电流：进线、分段1250A，其余630A5.1.2最高电压：12kV；5.1.3额定短路开断电流（有效值）（kA）； 25kA5.1.4额定短路关合电流（峰值）（kA）； 63kA5.1.5合闸时间：50~80ms；分闸时间：40~60 ms；5.1.6操作循环：分-0.3s-合分-180s-合分5.1.7机械寿命：20000次；额定短路电流开断次数：100次；额定电流开关次数：20000次；5.2断路器操作机构：5.2.1机构型式：弹簧操作机构；储能电机电源AC220V；5.3高压熔断器：5.3.1额定电压（kV）：105.3.2最高电压（kV）：12；5.3.3电压互感器回路三相额定开断容量：1000MVA。
10kv开关柜技术协议书范本
专业资料35KV总变配电所工程10kV金属封闭开关柜技术协议2014年9月一、总则1.本技术协议书适用于石大昌盛能源35KV总变配电所工程10kV开关柜。
它提出了对设备的功能设计、结构、性能、安装、试验等方面的技术要求。
2.本技术协议书中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文；乙方应提供符合本技术协议书和工业标准的优质产品。
3．为确保设备正确的安装、操作及维修，乙方应提供所有必须的或附加的设备、专用工具和备件。
即使这些设备在图纸、技术规定或数据表中未列出。
4．如乙方没有以书面形式对本技术协议书的条文明确提出异议，则乙方提供的主品应完全满足本技术协议书的要求。
5．开关柜应根据本设计院最终的认可图纸来制造，本设计院的认可并不能解除乙方对其图纸的完整性及正确性应负的责任。
6．本技术条件书为订货合同的附件，与合同正文具有同等效力。
二、10KV交流金属封闭开关柜技术要求：（一）技术标准：GB3906-91 《3-35KV交流金属封闭开关设备》IEC298 国际标准GB311 《高压输变电设备的绝缘配合》GB11022 《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB5582 《高压电力设备外绝缘污秽等级》DL/T404-1997 《户内交流高压开关柜订货技术条件》及所引用的标准柜内电气设备满足各自的现行技术标准（二）使用环境条件1.安装场所：户内2.海拔高度：≤1000m3.环境湿度：日平均（相对湿度）不大于95%月平均不大于90%4.运行环境温度：（-25℃）--（+45℃）5.地震列度8度水平加速度：0.25g；垂直加速度：0.125g6.环境污秽等级：Ⅱ级（三）系统条件1.额定电压：10Kv2.最高工作电压：12kV3.额定频率：50Hz4.中性点接地方式：不接地；5.主接线方式：单母线分段；（四）主要配置要求1.柜体柜型：本技术协议签订的10KV交流金属封闭开关柜采用KYN28-12型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35KV总变配电所工程 10kV金属封闭开关柜
技 术 协 议
2014年9月 10KV高压柜技术协议书
- 1 - 一 、 总则
1.本技术协议书适用于石大昌盛能源35KV总变配电所工程10kV开关柜。它提出了对设备的功能设计、结构、性能、安装、试验等方面的技术要求。 2.本技术协议书中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文；乙方应提供符合本技术协议书和工业标准的优质产品。 3．为确保设备正确的安装、操作及维修，乙方应提供所有必须的或附加的设备、专用工具和备件。即使这些设备在图纸、技术规定或数据表中未列出。 4．如乙方没有以书面形式对本技术 协议书的条文明确提出异议，则乙方提供的主品应完全满足本技术协议书的要求。 5．开关柜应根据本设计院最终的认可图纸来制造，本设计院的认可并不能解除乙方对其图纸的完整性及正确性应负的责任。 6．本技术条件书为订货合同的附件，与合同正文具有同等效力。
二 、10KV交流金属封闭开关柜技术要求： （一）技术标准： GB3906-91 《3-35KV交流金属封闭开关设备》IEC298 国际标准 GB311 《高压输变电设备的绝缘配合》 GB11022 《高压开关设备通用技术条件》 GB1984 《交流高压断路器》 GB2706 《交流高压电器动热稳定试验方法》 GB763 《交流高压电器在长期工作时的发热》 GB5582 《高压电力设备外绝缘污秽等级》 DL/T404-1997 《户内交流高压开关柜订货技术条件》及所引用的标准 柜内电气设备满足各自的现行技术标准 （二） 使用环境条件
1. 安装场所：户内 2. 海拔高度：≤1000m 3. 环境湿度：日平均（相对湿度）不大于95% 月平均不大于90% 4. 运行环境温度：（-25℃）--（+45℃） 5. 地震列度8度 水平加速度：0.25g；垂直加速度：0.125g 6. 环境污秽等级：Ⅱ级 （三） 系统条件 1. 额定电压：10Kv 2. 最高工作电压：12kV 3. 额定频率：50Hz 4. 中性点接地方式：不接地； 10KV高压柜技术协议书 - 2 - 5. 主接线方式：单母线分段； （四） 主要配置要求 1. 柜体柜型：本技术协议签订的10KV交流金属封闭开关柜采用KYN28-12型。 2. 主要设备： 真空断路器； 提升柜隔离手车（与柜型相配套）； 电流互感器； 开关状态显示仪 多功能数显仪表 避雷器 接地开关JN15-12 电气保护测控装置 其它 （五） 高压开关柜基本技术参数 1. 柜型： KYN28-12 2. 额定电压： 10kV 3. 额定频率： 50Hz 4. 一分钟工频耐压： 相间、相对地42kV；隔离断口49kV；
5. 雷电冲击耐压： 相间、相对地75kV；隔离断口85kV； 6. 额定电流： 2000A 7. 额定热稳定电流： 31.5kA/4s（有效值） 8. 额定短路开断电流： 31.5kA（有效值） 9. 额定动稳定电流： 80kA（峰值） 10. 额定短路关合电流： 80kA（峰值） 11. 防护等级： 外壳IP4X；隔室门、断路器门打开时IP2X （六） 10kV断路器参数 1. 型号 VS1-12 2. 极柱形式 固封（浇注）式极柱 3. 额定电压： 10kV 4. 额定电流： 630A/1250A/2000A; 5. 额定频率fr 50Hz 6. 额定热稳定电流： 31.5kA/4s（有效值） 7. 额定短路开断电流： 31.5kA 8. 额定动稳定电流： 80kA（峰值） 9. 额定短路关合电流： 80kA（峰值） 10. 工频耐压（1min）： 42 10KV高压柜技术协议书 - 3 - 11. 雷电冲击耐压 75Kv
12. 额定操作顺序 O—0.3s—CO—180s —CO 13. 额定短路电流开断次数 ≥ 30次 14. 机械寿命： ≥10000次 15. 合闸时间： ≤70ms 16. 跳闸时间： ≤50ms 17. 操作机构： 连体弹簧操作机构，可手动储能 18. 操控及储能机构电源： DC220V （七） 10kV电流互感器参数 1. 具体参数以最终确认的配置图为准。 （八） 零序电流互感器参数 1) 技术参数：a、本系列零序互感器一次主绝缘由电缆保证，二次绕组均匀绕制，产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3KV工频耐压。 b、灵敏度满足能满足有关列表的规定. 2) 安装单元及内径尺寸见《10KV配电装置图》 (九) 开关状态模拟显示仪: 1.主要功能： 1) 温湿度模拟控制功能 2) 温湿度数字控制功能 3) 动态模拟图：A、分合闸指示；B、；、接地指示； C、储能指示； D、工作位置指示；E、试验位置指示； F、手车进出过程中状态指示；G、断路器、接地开关防误闪烁指示； 4) 操作功能：储能操作 5) 语音提示功能 6) 带电显示功能 7) 人体感应功能 8) 通讯功能 (十)避雷器参数: 1) 额定电压：10kV 2) 最高运行电压：12kV 3) 工频放电电压：≥13.5Kv 4) 1.2/50us冲击放电电压：≤20Kv 5) 500A操作冲击电流下残压：≤15.3Kv 6) 5KA雷电冲击电流下残压：≤19Kv 10KV高压柜技术协议书 - 4 - 7) 2ms方波通流容量：≥400A
（十一） 计量与指示要求 1．在10KV进线计量柜设电量计费仪表，应预留电能表的安装位置，安装表架和接线盒，接线至接线盒即可。CT计量绕组不需经端子排,首尾直接引入接线盒， 2．进、出线柜设ZPM610系列电力仪表,显示电流、电压。 （十二） 其它要求 1. 本工程暂新装10KV配电柜32面，高压柜具体功用、名称、参数配置、结线方式等参见《10KV配电装置图》。 2. 高压开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。 3. 开关柜柜体为的板材选用进口2.0mm覆铝锌板，柜门及护板为2.5mm冷轧板，喷塑。材料要符合标准，开关柜的金属骨架及其安装于柜内的高压电器的金属支架均应有符合技术条件的接地，并且与专门的接地体连接牢固，接地母线用不小于40*4mm2扁铜板。 4. 主母线及分支母线 站用各段母线载面按长期允许载流量选择，并应能承受短路热稳定电流31.5千安，热稳定时间4秒；短路动稳定电流80千安。 5. 母线或分支母线采用焊接或螺栓固定。搭接面温升应在允许范围之内。 6. 各段站用母线按长期允许载流量选择，且应能承受相当于连接在母线上最大等级的断路器关合电流所产生的电动力 。 7. 所有用螺栓固定的母线导体接头均采用镀银压花。在长期使用期间，从标准环境温度到额定满负荷温度，固定螺栓的初始接触压力值不应降低。每个连接点不应少于两个螺栓。全部母线用热缩绝缘套管覆盖，即绝缘母线。 8. 主母线支承和绝缘应为低吸湿性能，在设备使用期间，不应降低机械和介质强度。 9. 接地母线应能承受断路器的瞬时及短时额定电流而不超过额定温升。接地母线应符合以下要求。 10. 与接地母线连接的螺栓接头、搭接头和分支接头用焊接或用螺栓连接。 11. 开关柜应设有连锁机构，应具有防止带负荷移动手车，防止误分误合断路器；防止误入带电间隔，防止带电合接地开关，防止带接地刀合闸等‘五防’功能，，操作机构应具有防跳越性能，操作机构内所有元器件均有明显标识，便于观察。 12. 金属封闭式高压开关柜必须有防止因本柜故障殃及相邻高压开关柜的隔离措施. 13. 金属封闭式高压开关柜应能防止本身缺陷、异常或误操作导致的内电弧伤及工作人员。 14. 开关柜内的其余设备，如母线、绝缘子等的技术参数应与开关柜一致。主母线及分支母线均加热缩管绝缘护套。 15. 推进机构应抽出推拉灵活、轻便、无卡阻、碰撞现象，对于额定参数和结构相同而需要替代的元件应能互换，其内部的设备应保持其原有的电气及机械特性。 16. 接地开关不应由于运动中可能出现的作用力（包括短路电流）而引起误分或误合。 17. 柜体内部设备的温升及防护等级均应符合相应国家标准及本协议的规定。 18. 开关状态显示仪成套配置带电显示及柜内加热除湿装置。加热器配置手车室50W，电缆室100W，AC220V电源；加热器与柜体间采取绝缘隔离。 19. 开关柜内应有照明灯（断路器室及电缆室），柜内灯泡及熔丝必须配备齐全，开 10KV高压柜技术协议书 - 5 - 关柜的观察窗设计要合理。 20. 相同参数的高压柜二次接线方式应完全相同，相同参数的开关应能互换使用。 21. 手车在工作位置，二次插头被锁定不能拔除。 22. 10KV线路进线柜在主控室集中测控保护，不设就地操作装置； 23. 除进线柜外，其余如出线柜、电容柜、分段柜均在柜体安装保护测控装置，实现就地测控保护。利用开关状态模拟显示仪所附带的远方就地切换及断路器操作开关，进行高压柜断路器的操作控制。 24. 二次回路电流控制端子采用凤凰系列端子，端子排安装须考虑接线方便且留空端子15%。供买方外部连接用的端子，应按能连贯地连接一根电缆内的所有缆芯来布置，一根外部连线应接至各自的引出端子桩头上。在所有端子的正前方，应留出足够的、无阻挡的接近空间。 25. 在电流互感器与保护/控制装置之间的电流表回路的接线端子和所有用于外部接线的接线盒内电流表接线端子，应是可短接型端子，并配有为便携仪表插入的带有指示说明的端子。不使用的电流互感器次级线圈和其他比例的抽头，应连到输出接线盒上，不使用的接线端子应短接。 26. 在电压互感器与保护/控制装置之间的电压表回路的接线端子和所有用于外部接线的接线盒内电压表接线端子，应是隔离型端子。 27. 所有与信号和控制回路相关的接线端子应分别以序数标记；电源端子，电压表和电流表端子应按参考规范中指出的标记。 28. 柜内布线应没有磨损和刀痕，并应有足够的弯曲半径。所有电线应绑扎固定或槽式固定，并在线束的两端使用导线标识牌。 29. 二次电流导线选用不小于4mm2多股铜导线，控制回路不小于1.5mm2铜芯软线。柜顶小母线选用不少于6mm2铜芯软线或镀锡铜棒。CT二次回路在端子排处接地（计量CT除外）。 30. PT柜应就地安装微机消谐电压互感器综合保护装置。 31. 在开关柜顶部标出各线回路名称，柜前、柜后标牌编号，标牌不锈钢黑字。 32. 高压柜均为电缆下出线。电力电缆隔室内电缆头的安装位置及连接方式必须考虑检修、试验时便于拆线及接线。与电缆沟连接处应采取封闭措施，以防止小动物进入。 33. 柜体标准外形尺寸：800×1500×2300(W*L*H)mm，进线柜、分段柜、分段隔离柜、站用电柜外形尺寸：1000×1500×2300(W*L*H)mm。 34. 供货商应随高压柜提供手车轨道，跳、合闸线圈、控制保险等备品备件。 35. 未尽事宜双方协商解决。 三、质量保证 3.1 严格按照设计图纸及技术要求规范生产。 3.2所有金属部分应根据制造厂的防腐标准和指定的环境条件进行防腐处理。 3.3 外壳色调一致，喷塑工艺，面板涂漆平整，附着牢固。 3.4 柜体框架坚实牢固，平直度高；电焊无毛刺；密封性能好。 四 、试验:
