光伏电站设计方案
前言太阳能光伏发电是新能源和可再生能源的重要组成部分，由于它集开发利用绿色可再生能源、改善生态环境、改善人民生活条件于一体，被认为是当今世界上最有发展前景的新能源技术，因而越来越受到人们的青睐。
随着世界光伏市场需求持续高速增长、我国《可再生能源法》的颁布实施以及我国光伏企业在国际光伏市场上举足轻重的良好表现，我国光伏技术应用呈现了前所未有的快速增长的态势并表现出强大的生命力。
它的广泛应用是保护生态环境、走经济社会可持续发展的必由之路。
太阳能发电的利用通常有两种方式，一种是将太阳能发电系统所发出的电力输送到电网中供给其他负载使用，而在需要用电的时候则从电网中获取电能，称谓并网发电方式。
另一种是依靠蓄电池来进行能量存储的所谓独立发电方式，它主要用于因架设线路困难市电无法到达的场合，应用十分广泛。
1.项目概况1.1项目背景及意义本项目拟先设计一个独立系统，安装在客户工厂的屋顶上，用于演示光伏阵列采取跟踪模式和固定模式时发电的情况，待客户参考后再设计一套发电量更大的系统，向工厂提供生产生活用电。
本系统建成后将为客户产品做出很好的宣传，系统会直观的显示采用跟踪系统后发电总量的提升情况。
1.2光伏发电系统的要求因本系统仅是一个参考项目，所以这里就只设计一个2.88kWp的小型系统，平均每天发电5.5kWh,可供一个1kW的负载工作5.5小时。
2.系统方案2.1现场资源和环境条件江阴市位于北纬31°40’34”至31°57’36”，东经119°至120°34’30”。
气候为亚热带北纬湿润季风区，冬季干冷多晴，夏季湿热雷雨。
年降水量1041.6毫米，年平均气温15.2℃。
具有气候温和、雨量充沛、四季分明等特点。
其中4月-10月平均温度在10℃以上，最冷为1月份，平均温度2.5℃；最热月7月份，平均温度27.6℃。
Nature Resources:2.2光伏系统方案的确定本项目采用独立型光伏系统方案。
系统由电池组件PV阵列，充电控制器、逆变器、蓄电池等部件组成。
(原理图如下:)独立系统原理图本系统由太阳电池组件，跟踪控制系统，控制器，逆变器，蓄电池等部分组成。
太阳电池组件在太阳光的照射下产生直流电流；而充电控制器则协调太阳能电池板、蓄电池和负载的工作,具有自动防止太阳能光伏系统的储能蓄电池过充电和过放电的功能。
蓄电池在系统中的作用就是存储能量，还能对系统起着调节电量、稳定输出的作用。
逆变器的作用是将蓄电池的直流电转变为适合负载使用的正弦波交流电，逆变器输出的交流电能进入配电柜；在配电柜内装有用于输出控制、过流保护、防雷保护等器件。
2.3计算机仿真2.3.1太阳能资源2.3.2能源模型2.4系统方框图系统方框图2.5配置方案太阳功率160W（43.7 V,5.1A）数量18片1. 本系统共使用了18块电池组件，组件每2块为一串，在接线盒里9串并联后输出。
占地面积约22m2。
2.充电控制器选用48V50A的直流控制器，它是是具有自动防止太阳能光伏系统的储能蓄电池过充电和过放电的设备，由它协调太阳能电池板、蓄电池和负载的工作。
在系统运行时，它能对蓄电池的荷电状况和环境温度自动、连续地进行监测，按照用户设置的参数对其充、放电过程进行控制，起到有效管理光伏系统能量、保护蓄电池及保证整个光伏系统正常工作的作用。
3.逆变器选用的规格为48V，3KVA，输出电压：220V AC，它的作用是将蓄电池的直流电压转变为适合负载使用的正弦波交流电压。
在本系统中采用的正弦波逆变器具有波形失真小、保护功能全、转换效率高、可靠性高的特点。
4.蓄电池在系统中的作用就是存储能量。
由于系统采用48V电压，蓄电池组由24节2V800Ah的蓄电池串联而成。
太阳能电池将太阳辐射能转换为直流电能，通过蓄电池将直流电能转换为化学能储存起来。
另外它还能对系统起着调节电量、稳定输出的作用。
全部蓄电池置于两排双层电池架上。
电池架上装有输出控制开关，可方便地进行投入和切除。
2.6系统主要设备2.6.1电池组件本系统拟采用江苏林洋新能源有限公司生产的SF-160单晶硅电池组件。
江苏林洋新能源有限公司是一家集晶体硅太阳能电池和组件的研发、生产、销售、服务为一体并在美国成功上市的国际性公司。
公司采用世界上最先进的电池片和组件生产设备加之完善的质量管理体系，从而保证了完美的产品品质。
产品通过了IEC61215、TUV、和UL国际认证，在国内享有盛誉。
该太阳能电池片转换效率高，表面玻璃为高透光低铁钢化玻璃，边框材料为轻质电镀铝合金。
最大输出功率160Wp 开路电压43.7V 短路电流 5.10A 最大输出电压35.8V 最大输出电流 4.61A 重 量15kg 外型尺寸1580 mm x 808 mm x 45 mm最佳电流的温度系数＋0.04%/℃最佳电压的温度系数－0.38%/℃SF-160单晶硅电池组件性能SF-160单晶硅太阳能电池的机械特性。
图2 SF-160单晶硅太阳能电池的I-V特性2.6.2充电控制器光伏控制器性能、参数额定电压(V)48额定电流Ip (A)50性能特点：1)微电脑芯片控制充放电各参数点、温度补尝系数可编程任意设定，可适应不同场合的特殊要求；2)LCD液晶模块点阵显示，中英文操作菜单，用户可根据需要选择；3)LED指示灯显示各路光伏充电状态和负载通断状态；4)9个轻触按键操作；5)控制电路与主电路完全隔离，具有极高的抗干扰能力；6)1—18路太阳能电池输入控制；7)实时显示蓄电池电压、负载电流、总光伏电流、每路光伏电流、蓄电池温度、累计光伏发电安时数、累计负载用电安时数等十几个参数；8)历史数据统计显示：过充电次数、过放电次数、过载次数、短路次数；9)可编程设定发电机启停电压、次要负载通断电压、风机卸载和恢复电压、路灯光敏切换电压等参数；10)用户可分别设置蓄电池过充电保护和过放电保护时负载的通断状态；11)具有二次下电控制能力，即对主要负载和次要负载在不同蓄电池电压点的下电控制能力；12)各路充电电压检测具有“回差”控制功能，可防止开关进入振荡状态；13)保护功能：具有蓄电池过充电、过放电、输出过载、短路、浪涌、太阳能电池接反或短路、蓄电池接反、夜间防反充等一系列报警和保护功能；14)可配RS232/485 接口，便于远程遥信、遥控；PC监控软件可测实时数据、报警信息显示、修改控制参数，读取30天的每天蓄电池最高电压、蓄电池最低电压、每天光伏发电量累计和每天负载用电量累计等历史数据；15)参数设置具有密码保护功能且用户可修改密码；16)告警：过压、欠压、过载、短路等保护报警；17)多路无源输出报警或控制接点：蓄电池过充电、蓄电池过放电、柴油机启动控制、负载断开、控制器故障；其它备用报警接点用户可选择，如水淹报警等；18)工作模式有阶梯式逐级限流模式、PWM工作模式、一点式工作模式、光开光断模式、光开时断模式、时钟控制模式、光开时断凌晨亮模式，其中前三种模式是针对通用负载场合的，后四种模式是针对路灯负载场合的，所有的延时长度和定时时钟都可以设置；19)用户可设置参数还包括：均充电压、浮充电压、吸收电压、启动电压、动态稳压系数、静态稳压系数、均充状态时间和吸收状态时间等。
20)不掉电实时时钟功能，显示与设置时钟；21)防雷:根据系统要求，可安装不同等级的防雷装置；22)具有温度补偿功能；2.6.3逆变器·32位DSP控制·日本三菱第五代IPM功率模块单元·高效逆变效率达94%(DC220V系列)·多语种液晶显示功能·标准RS485/232通信接口·完美的保护功能·故障记录功能·低电压保护逆变器器性能、参数2.6.4蓄电池3.工程施工3.1工程费用概算：3.2工程周期本项目自签订合同并提交工程首付款后，我公司将着手进行工程所有材料和设备的准备工作，直至系统通过调试，备货期为30天，进场后大约需要10天完成施工。
3.3施工期间需要业主配合的事项⑴按要求提供施工时使用的动力电源。
⑵提供暂时保管进场物资（材料、设备、工具等）的临时仓库。
⑶协助施工方处理在当地施工时意外可能发生的问题。
⑷在调试结束后按合同要求会同我方进行现场验收。
⑸若条件许可，建议业主在工程开始时指派有一定电气基础知识的人员参于现场工作，以便今后更好地做好系统维护工作。
4.经济和社会效应独立系统:它由太阳能电池采集阳光，转化为电能，通过控制和逆变设备，把直流电转换成目前家庭通用的220V交流电。
目前采用高性的胶体铅酸蓄电池作为储能装置，有可有效地为业主在任意时间连续提供电力。
它的配置主要包括:太阳能电池板(光伏组件),控制器,逆变器,供配电柜等设备,主要应用于与国家电网离得比较远的别墅,比如,在一些山区,林地或离城市较远的郊区.这种别墅由于配高低压电线和安装成本昂贵(包括输电线路,电线竿/电塔安装),比较适合安装太阳能独立系统.1.优势特点1）使用寿命长,无需专人维护.其中太阳能电池寿命长达25年以上.2）自给自足，蓄电池作为蓄能装置，把白天太阳能电池收集的电能储存起来，方便业主使用，阴雨天气,可按用户要求连续供电(3-10天);3）一次投资,终身受益,太阳能清洁无辐射,无污染.4）绿色能源,安全环保.间接地减少对大气二氧化碳等温室气体的排放。
5）安全可靠、无噪声、无污染、能量随处可得，不受地域限制6）无须消耗燃料，无机械转动部件, 无须另外架输电线路，可以按照业主的要求，方便地与任意地面或建筑物相接合.7）建造的周期很短，实际建造时间按规模大小来算。
8）不破坏建筑的外观。
太阳能电池板一般安装在屋顶或倾斜面，不会破坏原有建筑外观，甚至有时会增加其建筑的美感。
2.减排效果:光伏发电属于清洁可再生能源，无论从能源角度，还是从环境角度，都是未来发展的重点，光伏并网发电的推广应用，无疑会带来良好的环境效益。
可以粗略计算“环境效益”如下：①每KWh电耗煤：目前我国发电耗煤为平均390g标煤/KWh (能源基础数据汇编，国家计委能源所，1999。
1,p16)②每发1KWh电排放CO2C + O2 = CO212 32 4444/12390 =1430g CO2/KWh 1.4kg CO2/KWh=1.410-3TCO2/KWh③每瓦光伏组件平均每年发2KWh.④每瓦光伏组件平均每年相当减排CO2吨数2KWh 1.410-3吨CO2/KWh＝2.810-3T按照EPIA的估计，光伏发电取代柴油发电机的CO2减排效果为1Kg/KWh; 光伏并网发电的平均减排效果为0.6Kg/KWh。
到2020年，全世界光伏发电的累计安装量将达到195GWp，其中大约50％为光伏并网发电。
5mw光伏电站设计方案
5mw光伏电站设计方案5MW光伏电站设计方案光伏电站是一种利用光能进行发电的设施，具有环保、可再生、持久高效等特点。
光伏电站的规模及设计对于发电效益和运营成本具有重要影响。
本文将介绍一种5MW光伏电站的设计方案，并说明其主要设备、投资状况及运营方案。
一、选址与土地开发光伏电站需要选择阳光充足的地点。
在选址方面，应优先选择平整土地且没有大面积阴影遮挡的区域，以保证光伏板能够全天候正常发电。
此外，选址还需考虑到电网连接方便性和地方政府政策支持等因素。
二、光伏组件安装5MW光伏电站需要安装大量的光伏组件，以捕获太阳能并转化为电能。
在安装方面，可以选择地面安装或屋顶安装。
地面安装一般需要进行基础工程建设，包括建设支架和混凝土基础等。
屋顶安装则需要考虑屋顶的承重能力和防水等问题。
根据现有技术，建议采用透光玻璃太阳能电池组件，以提高发电效率和美观度。
三、逆变器及电力系统逆变器是将直流电转化为交流电的设备，适用于将太阳能转化为电力注入电网。
对于5MW光伏电站，可选择集中式逆变器或分布式逆变器。
集中式逆变器适用于规模较大、电力输出需求较高的场合；分布式逆变器适用于规模较小、便于维护和监控的场合。
逆变器的选择需根据具体情况进行权衡。
四、投资状况光伏电站的投资主要包括设备采购、土地租赁、工程建设等方面。
设备采购主要包括光伏组件、逆变器、配电箱、电缆等。
土地租赁费用需要根据具体规模和地区进行预估。
工程建设费用则涉及到基础工程建设和安装调试等方面。
五、运营方案光伏电站的运营方案主要涉及到以下几个方面：1. 运行管理：建立定期检查和维护的计划，确保光伏组件的正常运行和发电效率；2. 接入电网：与当地电力公司进行接入电网的协商和签署购电协议，将发电收入最大化；3. 数据监测：建立监测系统，对发电量、发电效率、设备故障等进行实时监测和记录，以便及时进行维修和调整；4. 安全管理：制定安全管理方案，确保工作人员的安全，并防止光伏组件被盗、损坏等事故发生。
光伏电站设计方案和对策
光伏电站设计方案和对策光伏电站是一种利用太阳能将光能直接转化为电能的设施。
在设计光伏电站的方案时，需要考虑多个因素，包括技术可行性、经济性、环境可持续性等。
同时，也需要制定一系列对策，以应对设计和运营过程中可能遇到的问题。
以下是一个关于光伏电站设计方案和对策的示例，供参考。
一、光伏电站设计方案1.地点选择：选择光照充足、阴影较少、地形平整、土壤稳定等地点进行光伏电站的建设。
同时，考虑到电网接入的便利性，选择靠近电力输送线路的位置。
2.光伏组件布局：根据光照强度、太阳高度角等因素，合理确定光伏组件的布局。
可以采用固定架式或跟踪架式，以最大程度地提高光伏组件的能量利用效率。
3.逆变器和电网接入：选择高效的逆变器，并合理设计电网接入方案，确保光伏电站可以稳定地将发电功率输送到电网中，同时确保安全可靠。
4.安全防护：考虑光伏电站的使用寿命长，要做好安全防护，包括防风、防火、防盗等措施。
同时，要定期检查设备，及时发现和修复可能存在的安全隐患。
二、光伏电站设计对策1.降低成本：光伏电站的建设和运营成本通常较高。
可以采取多种对策来降低成本，例如：采购大规模的光伏组件以获得折扣、采用最新的高效技术、提高设备利用率、优化电网接入方案等。
2.提高效率：提高光伏电站的能量利用效率是一个重要目标。
可以通过定期清洁光伏组件、优化组件布局、添加反光镜、使用高效逆变器等方法来提高效率。
3.做好运维管理：光伏电站的长期稳定运行离不开有效的运维管理。
需要建立完善的运维体系，包括定期检查设备、及时处理故障、监测发电量和质量等。
同时，建立合理的预算和采购计划，确保设备的及时维修和更换。
4.环境保护：在光伏电站的设计和运营过程中，要充分考虑环境保护。
可以采用低碳材料、节能设备，减少对土壤、水源和生态环境的影响。
同时，合理安置电站，避免对野生动植物栖息地的破坏。
5.应对天气变化：光伏电站的发电量会受到天气变化的影响。
可以采取多种措施来应对不同天气条件下的发电量波动，例如：安装备用发电设备、添加储能系统、建立智能控制系统等。
10MW光伏电站设计方案
10MW光伏电站设计方案光伏电站是一种利用太阳能光伏技术发电的设施，它具有可再生、清洁、无噪音、无污染等优点，被广泛应用于不同地区的发电领域。
本文将介绍一个10MW的光伏电站设计方案，包括选址、组件选择、系统设计和运营管理等内容。
选址首先，选址是光伏电站建设的关键步骤。
在选址时需要考虑以下因素：日照条件、地形地貌、土地所有权、周围环境等。
为了确保光伏电站的发电效率和稳定性，选址地应具备充足的日照资源，地形地貌平坦，土地所有权清晰，并且周围环境不会对发电效率产生影响。
通过综合考虑这些因素，我们可以选择适合建设10MW光伏电站的区域。
组件选择在光伏电站建设中，组件的选择直接影响电站的发电效率和寿命。
一般来说，光伏组件主要分为单晶硅、多晶硅和薄膜三种类型。
在这里我们选择多晶硅组件，因为它具有成本低、发电效率高、寿命长等优点。
同时，可以选择具有较高转换效率和较长寿命的组件，以确保电站的长期稳定发电。
系统设计光伏电站系统设计包括光伏组件布局、支架设计、电池串并联及逆变器选择等方面。
在光伏组件布局时，要充分考虑组件的朝向、倾角和阴影等因素，以最大程度地提高光伏组件的发电效率。
支架设计是确保光伏组件安全稳定运行的关键，选择合适的支架材料和结构设计可以有效延长光伏电站的使用寿命。
电池串并联设计是保障系统电压和电流稳定输出的关键，根据组件的输出电压和电流选择合适的串并联方式进行布线。
逆变器是将直流电转换为交流电的设备，选择具有高效率、稳定性和可靠性的逆变器是电站系统设计的关键。
运营管理光伏电站的运营管理是确保电站长期稳定运行的重要环节，包括设备监控、故障检修、维护保养等。
通过建立完善的监测系统，对电站的发电情况、设备运行状态、能耗情况等进行实时监控，及时发现故障并进行维修。
定期进行设备维护保养，保持设备的良好状态，延长设备的使用寿命，确保电站的稳定发电。
总结通过以上的光伏电站设计方案，我们可以建设一座10MW的光伏电站，利用太阳能资源进行清洁、可再生的发电。
光伏电站施工方案设计
光伏电站施工方案设计光伏电站是通过太阳能光伏发电技术将太阳能转化为电能的设施，具有环保、可持续、清洁等优点，被广泛应用于能源供应和减少环境污染的领域。
光伏电站的施工方案设计是确保光伏电站能够安全高效地建设和运营的重要环节，下面是一个光伏电站施工方案设计的例子。
一、项目概况该光伏电站项目位于地区，总装机容量为XX兆瓦，用地面积为XX平方米。
项目的建设目标是实现清洁能源的利用，减少对传统能源的依赖和环境污染。
二、项目设计1.光伏组件选型：根据项目的需求和环境条件，选择高效率、高可靠性的光伏组件，确保电站的发电效率和稳定性。
2.数字化监控系统：建立数字化监控系统，实时监测光伏组件的工作状态、发电量、温度等参数，通过数据分析提高电站的运行效率和发电量。
3.逆变器选择：根据光伏组件的电压和电流参数，选择适合的逆变器，确保光伏电能转化为交流电能的效率和稳定性。
4.建设布局设计：根据电站的用地面积和组件选择结果，进行合理的电站布局设计，确保光伏组件的光照和通风条件，以提高发电效率。
5.排水系统设计：根据能够预测的降雨量和地表水位，设计排水系统，将电站区域内的雨水排出，确保电站的安全和正常运行。
6.光伏支架结构设计：根据电站的安装位置和组件选择结果，设计合适的光伏支架结构，并考虑地震、风压等因素，确保支架的稳固和安全性。
7.输电系统设计：根据电站的容量和电网接入条件，设计合适的输电系统，包括电缆敷设、变电站建设等，确保发电能够全部接入电网。
三、施工流程1.土地准备：清理建设用地，确保光伏电站的平整和稳定。
2.基础施工：根据设计要求，进行光伏支架基础的挖掘、预埋件的安装和混凝土浇筑。
3.技术设备安装：安装光伏组件、逆变器、数字监控系统等技术设备，确保安装质量和技术要求。
4.输电系统建设：进行电缆敷设、变电站建设等相关工程，确保发电能够全部接入电网。
5.系统调试：对光伏组件、逆变器、数字监控系统等设备进行调试和测试，确保设备的正常运行。
屋顶分布式光伏电站设计及施工方案设计
屋顶分布式光伏电站设计及施工方案设计一、设计方案1.选址分析：在选择屋顶作为光伏电站的位置时，需要考虑以下几个方面：-组件安装的方向：确保组件能够面向太阳以获取最大的太阳辐射。
-屋顶结构的稳定性：确定屋顶能够承受光伏组件的重量，并避免对屋顶结构造成损害。
-遮挡物：确保屋顶上没有大型的遮挡物，如树木或其他建筑物。
2.光伏组件布局：在屋顶上安装光伏组件时，需要考虑以下几个因素：-组件的倾角和朝向：根据所在地的纬度确定组件的倾角，并使其朝向太阳，以获得最佳的光照条件。
-组件之间的间距：确保组件之间有足够的间隔，以避免相互之间的阴影，并提高整个电站的发电效率。
3.逆变器和电池储能系统的选择：逆变器是将直流电转换为交流电的关键设备，而电池储能系统能够存储白天产生的多余能量以供夜间使用。
在选择逆变器和电池储能系统时，需要考虑以下几个因素：-太阳能电池板的输出功率：适配逆变器和电池储能系统的额定功率。
-系统的可靠性和效率：选择可靠性高、效率较高的设备，以提高整个电站的性能。
4.控制和监测系统：为了实现对光伏电站的远程监控和控制，需要安装一套专门的控制和监测系统。
该系统可以监测电站的发电情况、能量产量和设备运行状态，并远程调整电站的工作模式，以提高整体的发电效率。
二、施工方案1.屋顶结构评估：在施工前需要对屋顶的结构进行评估，确保其能够承受光伏组件的重量。
如果屋顶不够稳定，可能需要进行加固或修复工作。
2.组件安装：将太阳能电池板安装在屋顶上，并确保每个组件的倾角和朝向符合设计要求。
安装过程中需要注意安全，使用合适的工具和设备，避免对组件造成损坏。
3.电气连接：将组件连接到逆变器和电池储能系统。
这包括安装电缆和连接器，并确保其安全可靠，避免电气故障和短路。
4.控制和监测系统安装：安装控制和监测系统，确保其正常工作。
这包括安装传感器、数据采集设备和远程控制设备，并配置相应的软件和网络连接。
5.系统调试和测试：在完成安装后，对整个光伏电站进行调试和测试。

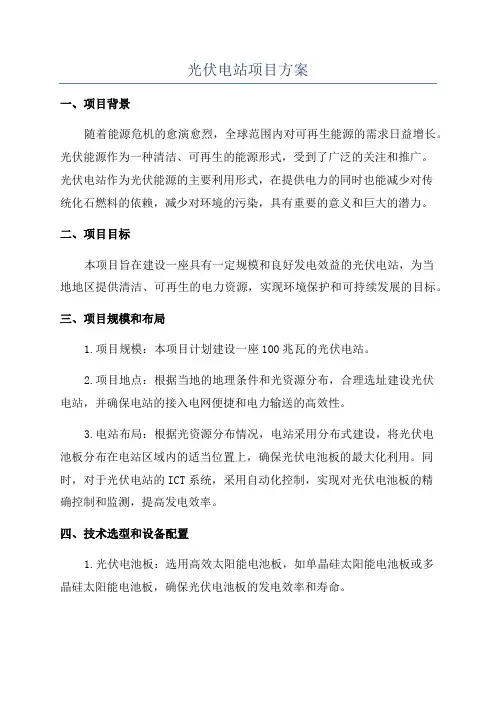

光伏电站项目方案
光伏电站项目方案一、项目背景随着能源危机的愈演愈烈，全球范围内对可再生能源的需求日益增长。
光伏能源作为一种清洁、可再生的能源形式，受到了广泛的关注和推广。
光伏电站作为光伏能源的主要利用形式，在提供电力的同时也能减少对传统化石燃料的依赖，减少对环境的污染，具有重要的意义和巨大的潜力。
二、项目目标本项目旨在建设一座具有一定规模和良好发电效益的光伏电站，为当地地区提供清洁、可再生的电力资源，实现环境保护和可持续发展的目标。
三、项目规模和布局1.项目规模：本项目计划建设一座100兆瓦的光伏电站。
2.项目地点：根据当地的地理条件和光资源分布，合理选址建设光伏电站，并确保电站的接入电网便捷和电力输送的高效性。
3.电站布局：根据光资源分布情况，电站采用分布式建设，将光伏电池板分布在电站区域内的适当位置上，确保光伏电池板的最大化利用。
同时，对于光伏电站的ICT系统，采用自动化控制，实现对光伏电池板的精确控制和监测，提高发电效率。
四、技术选型和设备配置1.光伏电池板：选用高效太阳能电池板，如单晶硅太阳能电池板或多晶硅太阳能电池板，确保光伏电池板的发电效率和寿命。
2.支架系统：采用合理的支架系统，确保光伏电池板的稳定安装和调整角度，最大化利用光资源。
3.逆变器系统：选择高效的逆变器系统，将太阳能光电转换为交流电，提高电能利用效率。
4.配电系统：设计合理的配电系统，确保发电所得的电能能够高效地输送到用电端，并与电网互联。
五、项目的经济效益和成本分析1.经济效益：光伏电站的建设，可以大大减少对化石燃料的依赖，从而降低能源成本。
同时，提供的清洁电力还可以获得政府的补贴和奖励，增加项目的经济效益。
2.成本分析：项目建设的总投资主要包括设备采购、土地租赁、工程建设、运维成本等。
通过合理的设备选型和运营管理，降低投资成本和运维成本，提高项目的利润率。
六、项目管理和运营维护1.项目管理：制定详细的项目管理计划，明确各项工作任务和责任分工。
5mw光伏电站设计方案
5MW光伏电站设计方案引言随着可再生能源的发展和环境意识的增强，光伏发电作为一种清洁能源形式，受到了广泛关注。
5MW光伏电站作为中等规模的光伏发电项目，具有较高的经济效益和环境效益。
本文将详细介绍5MW光伏电站的设计方案，包括选址、系统组成、设备选择等内容。
选址选择合适的光伏电站选址是确保光伏发电项目成功的重要一步。
以下是选址的一些建议：1.日照条件：选址区域应具备良好的日照条件，光照强度要求在1800-2200小时/年以上。
2.土地条件：选取平坦、无阻挡物遮挡、无大规模开采需求的土地。
3.供电网络：选址应考虑到供电网络的可靠性和容量，确保电站可以接入主电网并有稳定的电力供应。
4.交通条件：选址应考虑到电站运营期间的交通便利性，比如附近是否有高速公路或铁路。
系统组成5MW光伏电站的系统组成主要包括：光伏组件、逆变器、支架、汇流箱和配电系统。
1.光伏组件：选择高效、可靠的光伏组件对发电量和系统寿命有重要影响。
可以考虑使用多晶硅或单晶硅光伏组件。
2.逆变器：将光伏组件产生的直流电转换成交流电。
逆变器的质量和效率会直接影响系统的发电效率。
3.支架：用于安装和支撑光伏组件的支架，应具备良好的防腐性能和结构稳定性。
4.汇流箱：将多组光伏组件串联在一起并与逆变器相连接的箱体，用于集中处理电流和电压输出。
5.配电系统：实现光伏发电和电网之间的互联，并保证电站的安全运行。
设备选择在5MW光伏电站的设计中，设备的选择非常重要。
以下是几个需要考虑的关键点：1.光伏组件：选择具有较高转换效率和长期稳定性能的光伏组件。
优先考虑具备良好品牌声誉和保修期限的厂家。
2.逆变器：选择高效率、可靠性高的逆变器产品，以确保电站的发电效率和可靠性。
3.支架：选择防腐性能好、结构稳定的支架，能够适应不同地理环境和气候条件。
4.汇流箱：选择耐用、防水、有防雷保护措施的汇流箱产品，以确保安全和可靠的电流和电压输出。
5.配电系统：选择符合当地电网接入要求的配电系统，并确保其满足电站的安全运行需求。
300kw光伏电站设计方案
300kw光伏电站设计方案一、引言随着全球能源危机的不断加剧，清洁能源的开发利用成为解决能源问题的关键。
光伏电站作为最常见的清洁能源发电方式之一，具有环保、可再生、分布广泛等优势，逐渐受到人们的关注。
本文将详细介绍一种300kw的光伏电站设计方案。
二、方案概述本方案的目标是建设一座300kw的光伏电站，以太阳能光伏电池板为发电装置，通过光电转换将太阳能转化为电能。
该电站的设计经济寿命为20年，建设周期为6个月。
电站预计年发电量为400,000 kWh，可满足周边地区居民的用电需求。
三、选址与布局1. 选址要求光伏电站选址应充分考虑日照条件、地形地貌、土地使用、电力输送、环境保护等要素。
选址应尽量选择日照充足、地形平坦的地区，避免遮挡物对光伏电池板的影响。
同时，选址应符合国家规定的土地使用政策，避免占用农田等受限用地。
2. 布局设计根据选址情况和电站规模，将太阳能光伏电池板合理布置在场地上。
电池板间距应适度，避免阴影遮挡。
同时，在布置光伏电池板时要考虑维护通道的设置，方便设备的安装和维护。
四、光伏电池板选型与布置1. 电池板选型根据300kw光伏电站的需求，选择高效、稳定性好的太阳能光伏电池板。
考虑到电站的经济性，可以选择多晶硅或单晶硅太阳能电池板，具体型号和参数需根据实际情况进行选择。
2. 电池板布置在选定的电站布局上，按照电池板的尺寸和方向进行布置。
为了最大程度利用光能，电池板的倾斜角度应与当地地理纬度相对应，可采用固定式或可调式支架进行安装。
五、逆变器与电网连接1. 逆变器选择逆变器是将太阳能光伏电池板输出的直流电转换为交流电的关键设备。
根据电站的需求，选择逆变器时要考虑其额定功率、效率、可靠性等因素。
逆变器的品牌和型号需根据实际情况进行选择。
2. 电网连接将逆变器输出的交流电通过电缆连接至电网系统。
需符合电力行业相关的安全管理规定和标准，确保电网连接的安全稳定。
六、电站运维与监测1. 运维管理建设光伏电站后，需建立相应的运维管理团队，负责设备定期检查、维护和故障排除。
光伏电站设计方案
光伏电站设计方案一、引言随着能源需求的不断增长和传统能源资源的日益枯竭，可再生能源逐渐成为人们关注的焦点。
光伏发电作为可再生能源的一种重要形式，以其无污染、无噪音、高效益等特点，受到了越来越多的重视。
光伏电站作为光伏发电的重要组成部分，其设计方案的合理与否，对光伏电站的运行效率与发电量具有重要影响。
本文将就光伏电站的设计方案进行探讨，旨在为光伏电站的设计与建设提供技术支持。
二、光伏电站的设计要求设计一个合理的光伏电站方案，需要考虑以下几个要求：1. 电站的位置选择：光伏电站应选址在辐射充沛、太阳日照时间长的地区。
同时，在选址时还需考虑地形地貌、环境保护以及土地利用等因素。
2. 光伏组件的选择：光伏组件是光伏电站的核心部件，其质量和性能直接影响电站的发电效率。
因此，在设计方案中需要综合考虑光伏组件的转换效率、耐候性和可靠性等因素。
3. 电站的布局设计：光伏电站的布局设计需要综合考虑地形地貌、光照条件以及设备的安装要求，以最大限度地利用太阳能资源，并确保光伏组件的安全运行。
4. 电站的并网方式：光伏电站的并网方式包括并网发电和离网发电两种方式。
在设计方案中需要根据实际情况选择适合的并网方式，并保证电站的安全运行。
5. 电站的逆变器选择：逆变器是将光伏组件产生的直流电转换为交流电的关键设备。
在设计方案中需要综合考虑逆变器的输出功率、效率和可靠性等因素。
三、光伏电站设计方案的具体内容根据以上的设计要求，一个合理的光伏电站设计方案应包括以下几个具体内容：1. 光伏电站选址报告：根据光照条件、地形地貌以及环境因素等进行综合评估，得出最优的选址方案。
2. 光伏组件选择与布局方案：根据电站的发电需求，选择转换效率高、稳定性好的光伏组件，并根据地形地貌和光照条件设计合理的布局方案。
3. 电站的并网设计方案：根据地区的电力供应情况和电站的发电需求，选择适合的并网方式，并设计电站与电力系统的连接方案。
4. 逆变器选择与配置方案：根据电站的发电量和电压需求，选择适合的逆变器，并设计逆变器的配置方案。
光伏电站设计方案实例
光伏电站设计方案实例光伏电站是利用太阳能发电的一种可再生能源电站，它通过将太阳能转换为电能，实现了清洁、环保的发电方式。
光伏电站的设计方案需要考虑多个因素，包括地理位置、光照条件、设备选择和布局等。
以下是一个光伏电站设计方案的实例，该电站位于中国南部的一个阳光资源较为丰富的地区。
1.地理位置：电站选址在一个开阔的平原地区，避免有大量阴影的地方，以确保光伏组件能够充分接收到阳光。
地理位置应具备便利的输电条件，以方便将发电的电能输送到市区。
2.光照条件：该地区的年均光照时间较长，阳光照射强度较高。
在选址时要选择较少被阴影覆盖、较平坦的地块，以确保光伏组件能够最大程度地吸收太阳能。
3.设备选择：光伏电站所需的主要设备包括光伏组件、逆变器、电池组和配电系统等。
在光伏组件的选择上，应优先考虑高效、耐久的产品，如单晶硅光伏组件。
逆变器应具备高转换效率和稳定性，能够将直流电转换为交流电并输出给电网。
电池组应能够存储多余的电能，以应对夜间或阴天等情况。
4.布局设计：光伏电站的布局设计应遵循最佳利用土地和光照条件的原则。
光伏组件可以采用固定倾斜安装或可调角度安装，以获取最佳的太阳能吸收效果。
每个光伏组件之间需要有一定的间距，以便维护和清洁。
5.电网连接：光伏电站应与电网连接，以便将发电的电能输送出去。
连接方式可以是并网式，即将发电的电能直接输入到电网中；也可以是离网式，即将发电的电能存储到电池组中，再根据需要使用或向电网供电。
6.安全措施：光伏电站的设计也需要考虑安全因素。
电站周边应设置安全栏杆和警示标志，以保护现场人员的安全。
电站内部应有防雷系统和地网接地系统，以防雷击和火灾风险。
7.运维管理：光伏电站的运维管理也是一个重要的方面。
应建立完善的运维管理体系，包括定期巡检、设备维护和故障处理等。
定期的清洁和设备检查可以保证光伏组件的正常运行和发电效率。
该光伏电站设计方案考虑了地理位置、光照条件、设备选择和布局等多个因素，以最大程度地提高电站的发电效率和利用率。
