心电图机的主要参数
精选范本,供参考！ 四、心电图机的主要性能参数 心电图机所记录的心电图，必须将心电电流的变化不失真地放大出来以供医务人员诊断心脏机能的好坏。心电图机的性能如有失常，会引起临床诊断中的差错。鉴别心电图机性能的好坏，常以其技术指标来表示。熟悉技术指标，并理解其内涵，对设计、使用、调整、维修心电图机是很必要的。下面简单介绍心电图机主要技术指标的意义和检测方法。 1 ．输入电阻 心电图机的输入电阻即为前置放大器的输入电阻，一般要求大于 2MΩ 。输入电阻愈大，因电极接触电阻不同而引起的波形失真越小，共模抑制比就越高。 2 ．灵敏度 心电图机的灵敏度是指输入 1mV 电压时描笔偏转的幅度，通常用 mm / mV 表示，它反映了整机放大器放大倍数的大小。一般将心电图机的灵敏度分为三挡（ 5mm/mV 、 10mm / mV 、 20mm/ mV ) ，且分挡可调。心电图机的标准灵敏度为 10mm/mV ，规定标准灵敏度的目的是便于对各种心电图进行比较。在有的导联出现 R 波特别高或 S 波特别深时，也可以采用 5mm / mV 灵敏度挡位。有的心电波电压比较微弱，也可采用比标准灵敏度更高的灵敏度如 20mm / mV ，以方便对心电图波形的诊断。为了能迅速准确地选择灵敏度，在仪器面板上装有灵敏度选择开关。为了使机器的灵敏度能够连续可调，在机器面板上还设有增益调节电位器。 判断心电图机的灵敏度是否正常，检测方法为：将导联选择开关置于“ Test ”位（有的标注“ 1 mV , ' ) ，灵敏度选择开关置于“ 1 ”挡（ 10mm / mV ) ，工作开关置于“观察”位，利用本机内的 1 mV 标准信号，不断地打出矩形波，在走纸过程中，记录下矩形波的幅度。调节增益电位器，使描记幅度正好为 10mm。改变灵敏度选择开关的位置，给出 1 mV 标准信号时，应能得到成比例变化的矩形波信号。 3 ．噪声和漂移 噪声指的是心电图机内部元器件工作时，由于电子热运动等产生的噪声，不是因使用不当、外来干扰形成的噪声。这种噪声使心电图机在没有输入信号时仍有微小杂乱波输出。这种噪声如果过大，不但影响图形美观，而且还影响心电波的正常性，因此要求噪声越小越好，在描记的曲线中应看不出噪声波形。噪声的大小可以用折合到输入端的作用大小来计算，一般要求低于相当于输入端加人几微伏以下信号的作用，国际上规定其值不大于15μV。 漂移是指输出电压偏离原来起始点而上下漂动缓慢变化的现象。心电图机采用了将直流信号或变化极缓慢的信号进行放大的直流放大器，级间采用直接耦合的方式，当放大器的输入端短路时，输出端也有缓慢变化的电压产生，这种现象叫做漂移，也叫零点漂移。一般情况下，放大器的级数越多，零点漂移越严重。当漂移电压的大小可以和心电信号电压相比时，就会造成分辨困难。 零点漂移主要是由晶体管参数随温度变化而产生的；放大器电源电压的波动也会引起静态工作点产生变化，以致产生漂移；电路元件老化，其参数随着使用时间的延长而改变，也会引起零点漂移。 检测方法：机器接通电源，导联选择开关置于“ Test ”位（ 1 mV 位），增益调节器置最大，有笔迹宽度调节的机器，将笔迹调到最细，走纸，观察记录笔迹应是一条很平稳光滑的直线。若笔迹有微小抖动，则是噪声所致；若基线位置缓慢移动，则是漂移所致。 4 ．时间常数 若给 RC 串联电路接通直流电压 E 后，电容器的充电电流并不是一个常量，而是时间 t 的函数。表达式为 精选范本,供参考！
/)(tceREti
式中为时间常数； ic ( t ）为 t 时刻电容两端的充电电流。 该式说明电容器的充电电流ic 由初始值 E／R开始，随着时间的延长，按指数规律衰减，当 t 等于时间常数时，其值衰减到初始值的 1 / e ，即 36 . 8 ％。 基于上述原理，心电图机的时间常数的数值是指，在直流输入时，心电图机描记出的信号幅度将随时间的增加而逐渐下降，输出幅度自 100 ％下降到 37 ％左右所需的时间。这个指标一般要求大于 3.2s ；若过小，幅值就下降过快，甚至会使输入信号为方波信号时输出信号变成尖峰波，这就不能反映心电波形的真实情况。 心电图机工作在标准灵敏度。将导联选择开关置于“ Test ”位（ 1 mV 位），将描笔基线调至记录纸中心线上，走纸，按下 1mV 定标电压开关，直到记录笔回到记录纸中心线再松开，停止走纸。计算波幅从 10 mm下降到 3.7 mm时所经过的时间，就是该机的时间常数，如图 4 一 25 所示。
图4－25 时间常数的测量 在走纸速度为 25 mm / S 时，心电图记录纸每一小格代表时间 0 . 04s ，将波幅自 10 mm 下降到 3 . 7 mm所经过的格数二乘以 0 . 04s ，即得出时间常数：。 5 ．线性 心电图机的线性包括移位的线性和测量电压的线性两方面。 (1)移位的线性 心电图机的描笔在描记宽度允许的范围内，处于任何位置时，输入相同幅度的信号，描笔偏转的幅度若相同，则此心电图机的线性良好；描笔偏转的幅度若不同，则此心电图机线性不好。线性不好的心电图机在描记心电图波形时会产生失真。 影响心电图机线性指标的因素较多。如晶体管的输入特性、输出特性，差动放大器电路的对称性，以及放大器工作点的设置，等等，都影响整机的线性。 将机器接通电源，导联选择开关置于“ Test ”位（ 1mV ) ，将描笔基线调到记录纸的下沿处，灵敏度选择开关置 10mm / mV 。走纸，并不断给出 1mV 标压信号，同时调节基线电位器，改变描笔在记录纸上的基线位置，这样得出如图 4 一 26 所示的波形。通过比较各个位置上矩形波的幅度来判断整机的线性。
图4－26 线性检测波形 (2)测量电压的线性 精选范本,供参考！
线性好的心电图机，在输入信号幅度变化时，输出信号应与输入信号成正比变化。例如，当心电图机处于 10mm/mV 标准灵敏度情况时，给心电图机分别输入 0 . 1mV , 0 . 2mV , 0 . 3mV ， … 不同的幅值信号时，如果输出描记下来的信号高度分别为 1mm , 2mm , 3mm ， … ，则说明心电图机线性好，线性误差为零。实际上，由于心电放大器非线性失真等原因，心电图总是存在一定线性误差。线性误差越小，说明非线性失真越好。当工作频率在 0 . 05～100 Hz 范围内时，要求描笔记录幅度在±20mm之内，线性误差应小于 10 ％。 6 ．极化电压 皮肤和表皮电极之间会因极化而产生极化电压。这主要是由于心动电流流过后形成电压滞留现象。极化电压对心电图测量的影响很大，会产生基线漂移等现象。极化电压最高时可达数十毫伏乃至上百毫伏。处理不好极化电压，产生的干扰将是很严重的。 尽管心电图机使用的电极已经采用了特殊材料，但是，由于温度的变化以及电场和磁场的影响，电极仍产生极化电压，一般为 200～300mV ，这样就要求心电图机要有一个不受极化电压影响的放大器和记录装置。 7 ．阻尼 心电图机的阻尼是指抑制记录器产生自激振荡的能力，调节适当就可防止记录器按固有频率振荡运动。当心电图机的阻尼过大时，心电图上微小的波形幅值降低，严重时甚至描记不出来；而当阻尼过小时，心电图上的尖峰波（如 R 波， S 波等）幅值会增加。因此，需将其调至适中状态，以保持不失真地记录波形。 机器接通电源后，将导联选择开关置于“ Test ”位（ 1 mV 位），灵敏度调于 10mm / mV ，走纸，不断打出标准电压的矩形波，并观察波形。阻尼过大的波形折角处圆滑；阻尼过小的波形折角处出尖脉冲。一般用定标波形检验阻尼状况，定标波形方波不发生畸变即阻尼适中。阻尼过大、过小、适中三种情况下描记的定标波形如图 4 一 27 所示。
图 4一27 心电图机描记的正常、过阻尼及欠阻尼波形 8 ．频率响应特性 人体心电波形并不是单一频率的，而是可以分解成不同频率、不同比例的正弦波成分，也就是说心电信号含有丰富的高次谐波。若心电图机对不同频率的信号有相同的增益，则描记出来的波形就不会失真。但是，放大器对不同频率的信号的放大能力并不是完全一样的。心电图机输入相同幅值、不同频率信号时，其输出信号幅度随频率变化的关系称为频率响应。心电图机的频率响应主要取决于放大器和记录器的频率响应。频率响应越宽越好，一般心电放大器比较容易满足频宽要求，而记录器是决定频率响应的主要因素。 选用低频信号发生器提供 1～70Hz 的正弦波信号。通过导联线将振荡信号输入到心电图机中。导联线的左手电极（黄色线）接信号发生器的输出端，右手电极（红色线）与右腿电极（黑色线）短路后接信号发生器的接地端。心电图机工作在标准灵敏度状态，将阻尼调节正常。将导联选择开关置于标准“Ⅰ”导联。选定信号发生器的工作频率为 10Hz ，调节信号发生器的输出强度，使心电图机描记幅度达到 10 ～。走纸，记录下这个波形。固定信号发生器的输出强度（必要时，用数字电压表监视信号发生器的输出幅度，保持其不变），改变信号发生器的工作频率，观察并让心电图机分别记录下波形。以工作频率为横坐标、信精选范本,供参考！
号波幅值为纵坐标，将上述记录情况描绘出一条曲线，即心电图机的频率响应特性曲线。 9 ．共模抑制比 心电图机一般都采用差动式电路。这种电路对于同相信号（又称共模信号，如周围电磁场所产生的干扰信号）有抑制作用，对异相信号（又称差模信号，欲描记的心电信号就是异相信号）有放大作用。共模抑制比（ CMRR ) ，指心电图机的差模信号（心电信号）放大倍数 Ad 与共模信号（干扰和噪声）放大倍数 Ac 之比，表示抗干扰能力的大小。 准备一个矩形波发生器，如图 4 一 28 所示。图中 E 是 15V 电源（可用普通干电池） ; S 是微动开关； R 是防止电源短路的电阻，其数值没有严格限制，一般选为 10KΩ 。将此矩形波发生器的输出一端与导联线中的右腿电极（黑色线）相接，另一端与左、右手电极（黄色线和红色线）接到一起，导联线与心电图机接好后，将心电图机置标准灵敏度，导联选择置标准“Ⅰ”导联，按下矩形波发生器的微动开关 S ，记录下此时信号波形幅度。若信号波形幅度为 x ，则共模抑制比
若测得x=5 mm ，那么，该机的共模抑制比为 3 000 : 1 。 10 .走纸速度 在心电图机记录纸上，横坐标代表时间，因此走纸速度的准确性就直接影响到所测量心电图波形的时间间隔的准确性，这就要求走纸速度均匀。常用的走纸速度有 25mm/s和 50mm/s俩挡。 将心电图机置于“ Test ”位（ 1mV 位），通电走纸，观察秒表指针，在开始计时的瞬间记录一个 1 mV 标准矩形波，经过时间 t 后再记录一个矩形波，然后数出两个矩形波前沿（走纸记录始、终点标志）之间的小格数二，一个小格的间距是 1 mm ，所以，走纸速度 v ＝x／t 。例如，记录时间 t=10s ，两个矩形波前沿间距共 250 个小格，那么记录速度就是 25 mm/s。 11 ．绝缘性能 为了保证医务人员和患者的安全，心电图机应具有良好的绝缘性。绝缘性常用电源对机壳的电阻来表示，有时也用机壳的漏电流表示。一般要求电源对机壳的绝缘电阻不小于 20MΩ ，或漏电流应小于 100 μA。为此，心电图机通常采用“浮地技术”。 所谓浮地技术就是指将与病人直接相连的电路（如输入部分、前置放大部分电路）的地线悬空，与后级主放大电路、记录器驱动电路及走纸部分的地线隔离，以保证病人与大地之间绝缘，地线悬空的电路称为浮地电路。为了实现浮地电路与后级接地电路在电气上的隔离，同时又能将心电信号传到后级，一般采用光电耦合电路进行信号传递，同时在电源部分也必须通过变压器实现接地与浮地的隔离。

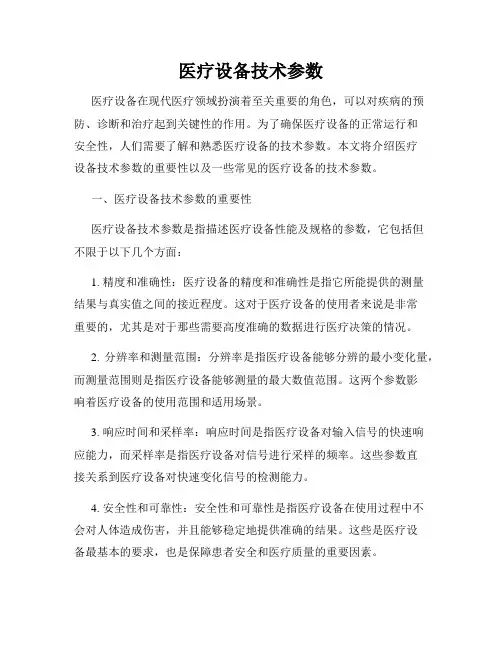

医疗设备技术参数
医疗设备技术参数医疗设备在现代医疗领域扮演着至关重要的角色，可以对疾病的预防、诊断和治疗起到关键性的作用。
为了确保医疗设备的正常运行和安全性，人们需要了解和熟悉医疗设备的技术参数。
本文将介绍医疗设备技术参数的重要性以及一些常见的医疗设备的技术参数。
一、医疗设备技术参数的重要性医疗设备技术参数是指描述医疗设备性能及规格的参数，它包括但不限于以下几个方面：1. 精度和准确性：医疗设备的精度和准确性是指它所能提供的测量结果与真实值之间的接近程度。
这对于医疗设备的使用者来说是非常重要的，尤其是对于那些需要高度准确的数据进行医疗决策的情况。
2. 分辨率和测量范围：分辨率是指医疗设备能够分辨的最小变化量，而测量范围则是指医疗设备能够测量的最大数值范围。
这两个参数影响着医疗设备的使用范围和适用场景。
3. 响应时间和采样率：响应时间是指医疗设备对输入信号的快速响应能力，而采样率是指医疗设备对信号进行采样的频率。
这些参数直接关系到医疗设备对快速变化信号的检测能力。
4. 安全性和可靠性：安全性和可靠性是指医疗设备在使用过程中不会对人体造成伤害，并且能够稳定地提供准确的结果。
这些是医疗设备最基本的要求，也是保障患者安全和医疗质量的重要因素。
以上仅是医疗设备技术参数中的一部分，不同类型的医疗设备会有不同的技术参数要求。
二、常见医疗设备的技术参数1. 血压计：血压计是常用的医疗设备之一，它用于测量患者的血压。
常见的血压计技术参数包括测量范围、测量精度、压力范围、气囊尺寸等。
2. 心电图机：心电图机用于检测患者的心电信号，常见的心电图机技术参数包括采样率、测量范围、滤波器设置、导联类型等。
3. 手术器械：手术器械在医疗手术中起到至关重要的作用，常见的手术器械技术参数包括尺寸、材质、耐用性等。
4. 影像设备：影像设备用于医学影像的获取和处理，如X光机、CT机、核磁共振等。
它们的技术参数包括分辨率、扫描速度、辐射剂量、图像质量等。
ECG-8130A 深圳奥生三道数字式心电图机
∙商品名称：三道数字式心电图机∙商品编号： ECG-8130主要功能特点：·3.5英寸液晶屏波形显示，中英文菜单。
·实时记录3道波形或1+1节律导联打印·12导联同步采集·采用数字信号处理，通过处理器对心电信号进行漂移抑制，交流滤波、肌电滤波及心率监测等处理，保证输出信号的真实性和可靠性·高分辨率热点阵打印，心电图形逼真、细腻·基线稳定性检测，保证每次都能打出整齐美观的ECG波形8130A数字式三道心电图机主要技术参数生产厂家：深圳市奥生科技有限公司1、导联：标准12导联2、采集方式：十二导联同步采集3、采样率： 1ms4、A/D 位数： 18位5、记录模式：具有AUT01、AUT02、AUT03、MANUAL四种记录方式AUT01 三道记录，全导联，自动换导，自动测量和分析。
AUT02 二道记录，节律导联+全导联，自动测量和分析，自动换导AUT03 心律失常分析模式MANUAL 手动换导方式，不带测量和分析。
6、测量参数：心室率，PR间期，QRS时限，QT/QTC间期，P/QRS/T轴，RVS/SVI幅度自动分析结果*7、滤波器：交流：50Hz(-20dB),肌电：35～45Hz(-3dB)，漂移≤0.45Hz8、共模抑制比： >80 dB>100 dB(加滤波器)9、输入回路电流：≤0.1μA11、输入抗阻：≥50MΩ12、抗极化电压：±500 mV13、时间常数： >3.2s14、基线控制：自动调整*15、频率响应： 0.05～150Hz16、噪声电平：≤15μVp-p17、灵敏度： 2.5、5、10、20mm/mV18、定标电压： 1mV±2%19、输入方式：浮地输入，具有除颤效应防护和起搏冲抑制电路20、显示方式： 320×240液晶显示,同屏显示12导波形21、记录方式：热点阵打印系统22、走纸速度： 25，50mm/s±3%23、记录纸：卷纸63mm×20mm（30m）24、电源：交流AC：110V/220V/85-265V，50Hz/60Hz±1Hz功率30VA直流电池DC：12V（可充电电池）25、操作方法：自动或手动操作。
心电图操作规范PPT课件
在操作过程中，应避免外界干扰和误差，如电磁干扰、电极移动等。
记录纸质量
确保使用高质量的记录纸，以保证心电图的清晰度和可读性。
记录时间
根据需要选择适当的记录时间，以确保能够捕捉到异常的心电图波形。
心电图操作质量评估与改进
定期评估
定期对心电图操作过程进行质量 评估，检查记录的准确性和可靠
THANKS
感谢观看
心电图操作规范ppt 课件
目录
• 心电图概述 • 心电图操作流程 • 心电图解读 • 心电图操作规范与标准 • 心电图操作实践与案例分析
01
心电图概述
心电图的定义和作用
定义
心电图是一种无创性检查方法， 通过记录心脏电活动的变化来评 估心脏功能。
作用
用于诊断心律失常、心肌缺血、 心肌梗死等心脏疾病，辅助评估 心脏功能，为临床治疗提供依据 。
性。
反馈与改进
根据评估结果，及时反馈问题并 采取改进措施，提高心电图操作
质量。
培训与教育
对心电图操作人员进行定期培训 和教育，提高其技能和知识水平。
05
心电图操作实践与案例分 析
心电图操作实践
操作前准备
确保心电图机正常工 作，检查电源、电极 片、导线等是否完好。
患者准备
确保患者处于安静状 态，避免剧烈运动， 去除金属饰品等干扰 因素。
心电图的基本组成
01 02
心电图导联
心电图导联是将电极放置在身体的不同部位，以记录心脏电活动的变化。 通常包括12个导联，包括六个肢体导联（Ⅰ、Ⅱ、Ⅲ、aVR、aVL、 aVF）和六个胸导联（V₁至V₆）。
心电图波形
心电图波形是由心脏电活动产生的电压变化形成的图形。正常情况下， 心电图波形包括P波、QRS波群、T波和U波等。
心电图测量,你需要知道的一些常识(看完秒懂)
心电图测量，你需要知道的一些常识（看完秒懂）随着家用心电图机的普及，在家随时随地自测心电图已经不是遥不可及的事了。
那么，关于心电图测量的一些常识，你知道多少呢？赶快跟着好朋友心电图机小编一起来看看吧！心电图最基本的测量参数包括心率、P波时间、P-R间期、QRS时间、Q-T间、平均心电轴等。
一、心电图纸上的方格代表什么心电图记录纸上有粗细两张纵线和横线。
纵线代表电压，用mV表示，特殊情况下可用mm表示。
横线代表时间，用s或ms表示。
通常心电图记录走纸速度为25mm/s，故每一小格代表0.04s，每一大格（5个小格）代表0.2s。
定标电压是10mm（10小格）为1mV，故每一小格代表0.1mV，每一大格代表0.5mV。
选择各波段比较清楚的导联，用分规进行测量。
测量正向波的电压时，应从基线上缘测至波的最高点；测量负向电压时，应从基线下缘测至波的最低点。
测量时间应从某波开始的前缘测至该波终止的前缘。
总之，测量时要除去基线的影响。
二、心率测量心率测量是心电图测量很关键的一步。
目前，测量心率的方法主要有5种。
方法1：分规测量用分规测量P-P或P-R间距，将测量的秒数乘以100，再用查表法算出心率。
方法2 ：分规测量用分规测量P-P或P-R间距，将测量的秒数除以60，所得商即为心率。
方法3：简便目测法心电图机常用的走纸速度为25mm/s，即5个大格，故每一大格时间为0.2s。
目前P-P或P-R间距约占几个大格，便可推算出心率。
如为3、4或5大格，其心率分别为100次/min、75次/min、60次/min。
方法4：心电图测量尺可使用心电图测量尺测出心率。
方法5：心律失常节律不规则时的测量方法1.多个P-P或P-R间距平均值用60除，得出心率2.房颤时，连续计算10s举例中的R波个数，乘以6，算出平均心室率。
三、振幅测量振幅测量也是心电图测量中很重要的一部分，通过波箱振幅大小，可以检测出一些潜在疾病症状。
1. P波选择P波振幅最大的导联，作为P波的最大振幅。

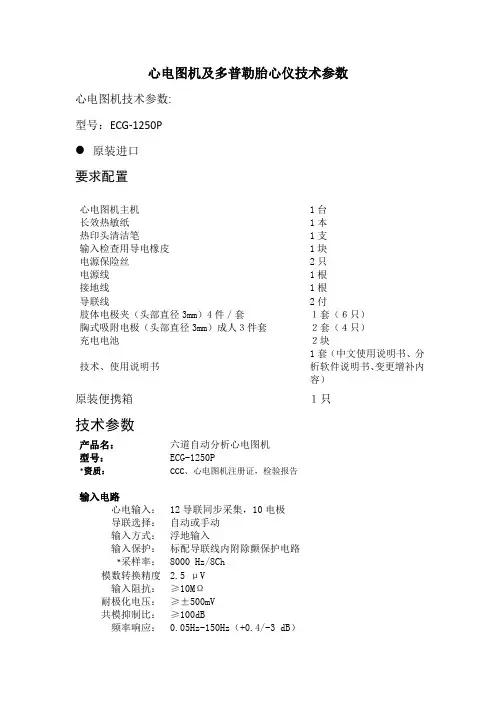

第七师医院心电图机及多普勒胎心仪技术参数
心电图机及多普勒胎心仪技术参数心电图机技术参数:型号：ECG-1250P原装进口要求配置心电图机主机1台长效热敏纸1本热印头清洁笔1支输入检查用导电橡皮1块电源保险丝2只电源线1根接地线1根导联线2付肢体电极夹（头部直径3mm）4件／套１套（６只）胸式吸附电极（头部直径3mm）成人３件套２套（４只）充电电池２块技术、使用说明书1套（中文使用说明书、分析软件说明书、变更增补内容）原装便携箱１只技术参数产品名：六道自动分析心电图机型号：*资质：ECG-1250PCCC、心电图机注册证，检验报告输入电路心电输入：12导联同步采集，10电极导联选择：自动或手动输入方式：浮地输入输入保护：标配导联线内附除颤保护电路*采样率：8000 Hz/8Ch模数转换精度 2.5 μV输入阻抗：≥10MΩ耐极化电压：≥±500mV共模抑制比：≥100dB频率响应：0.05Hz-150Hz（+0.4/-3 dB）标准灵敏度：10mm/mV, 误差≤±2%时间常数：≥3.2秒滤波器：低通滤波、肌电滤波、交流滤波、基线抑制滤波低通滤波75Hz, 100Hz, 150Hz 三档肌电滤波25Hz/35Hz 二档交流滤波50Hz或60Hz基线抑制强/弱二档增益/灵敏度选择： 1.25, 2.5, 5，10，20mm/mV，手动或自动不正常状态检测：电极脱落报警，高频噪声过高报警电极脱落：液晶显示器显示脱落部位显示和记录显示方式：≥5.6"液晶显示显示分辨率：320x240显示导联数：同屏12导联，≥2.8s*显示内容：系统菜单、心电波形、心率、导联名称、走纸速度、增益、滤波器、日期、患者信息、测量信息、工作模式、标记等，中英文可选。
记录器：内置高分辨率热线阵打印。
记录纸宽度：110mmx140mm折纸记录道数：3, 3+1, 6道走纸速度：10, 12.5, 25，50mm/S无纸检出：记录纸用完后自动停止走纸并报警打印数据：程序型号、版本、日期和时间、走纸速度、灵敏度、导联名称、滤波器、患者信息（ID号码、年龄、性别）、电极检出、噪声、计时标记、事件标记、心电波形、分析报告等。

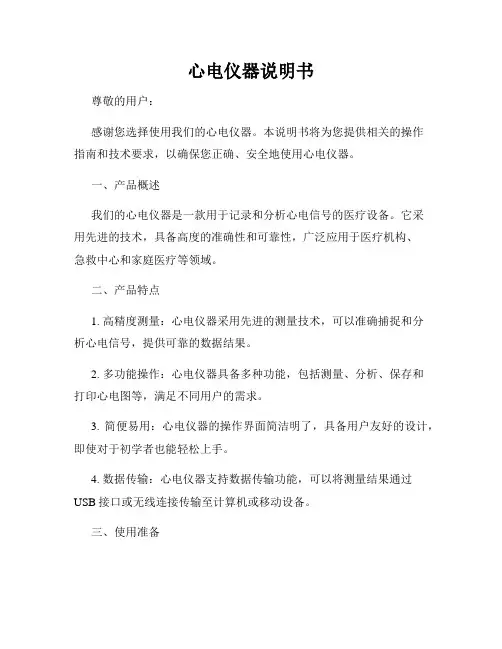

心电仪器说明书
