ansys实用教程 案例分析 练习题解读
目录实验一衍架的结构静力分析 (3)一、问题描述 (3)二、实训目的 (3)三、结果演示 (4)四、实训步骤 (4)实验二三维实体结构的分析 (15)一、问题描述 (15)二、实训目的 (15)三、结果演示 (16)四、实训步骤 (16)实验三变截面高速轴的最优化设计 (24)一、问题描述 (24)二、实训目的 (26)三、实验步骤 (27)实验四压杆的最优化设计 (29)一、问题描述 (29)二、实训目的 (30)三、实验步骤 (30)实验五悬臂梁的可靠度分析 (32)一、问题描述 (32)实验一衍架的结构静力分析结构静力分析是ANSYS软件中最简单，应用最广泛的一种功能，它主要用于分析结构在固定载荷（主要包括外部施加的作用力，稳态惯性力如重力和离心力，位移载荷和温度载荷等）作用下所引起的系统或部件的位移，应力，应变和力。
一般情况下，结构静力分析适用于不考虑或惯性，阻尼以及动载荷等对结构响应的影响不大的场合，如温度，建筑规范中的等价静力风载和地震载荷等在结构中所引起的响应。
结构静力分析分为线性分析和非线性分析两类，由于非线性分析涉及大变形，塑性，蠕变和应力强化等内容，较为复杂，不适于作为入门教学。
因此，本实训中只讨论ANSYS的线性结构静力分析。
一、问题描述图1所示为由9个杆件组成的衍架结构，两端分别在1，4点用铰链支承，3点受到一个方向向下的力F y ,衍架的尺寸已在图中标出，单位： m。
试计算各杆件的受力。
其他已知参数如下:弹性模量（也称扬式模量）E=206GPa；泊松比μ=0.3；作用力F y =-1000N；杆件的横截面积A=0.125m2.显然，该问题属于典型的衍架图1衍架结构简图静力分析问题，通过理论求解方法（如节点法或截面法）也可以很容易求出个杆件的受力，但这里为什么要用ANSYS软件对其分析呢？二、实训目的本实训的目的有二：一是使学生熟悉ANSYS8.0软件的用户界面，了解有限元分析的一般过程；二是通过使用ANSYS 软件分析的结果和理论计算结果进行比较，以建立起对利用ANSYS 软件进行问题根系的信任度，为以后使用ANSYS 软件进行更复杂的结构分析打基础。
AnsysWorkbench静力学分析详细实例.pdf
Ansys静力分析实例： 1 问题描述： 如图所示支架简图，支架材料为结构钢，厚度10mm，支架左侧的两个通孔为固定孔，顶面的开槽处受均布载荷，载荷大小为500N/mm。
2 启动Ansys Workbench，在界面中选择Simulation启动DS模块。
3 导入三维模型，操作步骤按下图进行，单击“Geometry”，选择“From File”。
从弹出窗口中选择三维模型文件，如果文件格式不符，可以把三维图转换为“.stp”格式文件，即可导入，如下图所示。
4 选择零件材料：文件导入后界面如下图所示，这时，选择“Geometry”下的“Part”，在左下角的“Details of ‘Part’”中可以调整零件材料属性。
5 划分网格：如下图，选择“Project”树中的“Mesh”，右键选择“Generate Mesh”即可。
【此时也可以在左下角的“Details of‘Mesh’”对话框中调整划分网格的大小（“Element size”项）】。
生成网格后的图形如下图所示： 6 添加分析类型：选择上方工具条中的“New Analysis”，添加所需做的分析类型，此例中要做的是静力分析，因此选择“Static Structural”，如下图所示。
7 添加固定约束：如下图所示，选择“Project”树中的“Static Structural”，右键选择“Insert”中的“Fixed Support”。
这时左下角的“Details of ‘Fixed Support’”对话框中“Geometry”被选中，提示输入固定支撑面。
本例中固定支撑类型是面支撑，因此要确定图示6位置为“Face”，【此处也可选择“Edge”来选择“边”】然后按住“CTRL”键，连续选择两个孔面为支撑面，按“Apply”确认，如下图所示。
8 添加载荷：选择“Project”树中的“Static Structural”，右键选择“Insert”中的“Force”，如下图所示。
ANSYS报告支座零件建模及结构静力模拟分析

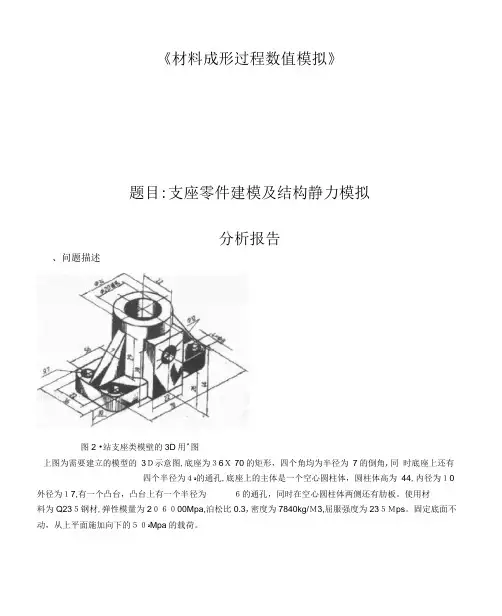

《材料成形过程数值模拟》题目:支座零件建模及结构静力模拟分析报告、问题描述图2 •站支座类模壁的3D用^图上图为需要建立的模型的3Ｄ示意图,底座为３6Ｘ 70的矩形，四个角均为半径为7的倒角,同时底座上还有４的通孔,底座上的主体是一个空心圆柱体，圆柱体高为44,内径为１0四个半径为ﻩ外径为１7,有一个凸台，凸台上有一个半径为６的通孔，同时在空心圆柱体两侧还有肋板。
使用材料为Q23５钢材,弹性模量为2０６０00Mpa,泊松比0.3,密度为7840kg/Ｍ3,屈服强度为23５Ｍps。
固定底面不５０Mpa的载荷。
动，从上平面施加向下的ﻩ二、问题分析选用自顶向下建模的方式。
先做一个矩形块为底板,然后对底板的四个角进行倒角,然后在底板上建立四个圆柱体，用底10的小圆柱体，用底板加上大圆柱板减去圆柱通孔。
建立中心的大圆柱体,然后再建立一个半径为ﻩ体减去半径小的圆柱体形成空心圆柱体。
然后建立肋板，并减去空心圆柱体中心的部分肋板，修整肋板。
建立凸台，变换坐标系,建立一个圆柱体在凸台上,然后减去这个圆柱体达到打孔的目的，最后将全部模型进行合并操作。
建模完成后划分有限单元格并设置单元尺寸，输入钢材的参数，确定约束条件，在模型上方施加50Mpa的载荷，通过软件对受力情况进行分析模拟并保存示意图。
三、模拟计算过程自上向下建模：1. 定义工作文件名和工作标题1 ）定义工作文件名：File | Cha ng Ｊob nａme ,输入文件名称，OK2)ﻩ定义工作工作标题：File | Cｈａnge Titｌｅ，输入工作标题，OK。
3) 重新显示：Ｐlｏt|Reｐｌot2. 显示工作平面１）显示工作平面:WorkＰla ne ｜Dｉｓpｌay Worki ng Pｌａ nｅ2 ）关闭三角坐标符号：PlｏtCtrls| Wｉndｏw coｎｔroｌs | Winｄow Options | Locaｔｉon of triad | Not ｓｈｏw ｎ3)显示工作平面移动和旋转工具栏: WｏrkPｌa ne ｜ Oｆfset WP by In cｒｅmｅ nts, 把角度deｇreeｓ调整到90°，然后通过旋转X，Y,Z轴来建立，Ｘ轴在前,丫轴在右,Z轴在上的右手坐标系。
ANSYS钢结构框架模型静力分析_实体模型
钢结构框架模型静力分析1、参数选择钢结构框架模型共五层，底部以固定装置约束所有自由度。
（1）螺栓杆尺寸为ψ11，（2）钢板尺寸300mm*200mm*10mm，（3）层间距为400mm。
（4）钢材弹性模量为2.1*10^5N/mm^2（5）在最顶层短边中点处施加水平力F=10KN。
分析所受应力，及最危险处。
2、描述所选用的有限元模型及单元的特点采用ansys软件进行模拟计算，螺栓杆与钢板接触面视为刚性连接。
因材料相同，全部采用solid185单元进行模拟，solid185是常用的三维结构实体单元，具有八节点，每节点有UX, UY, UZ三个自由度。
solid185单元图示=============================================================================== !Copyright Hu Zhixiang, Li Jiajin, Huang jun!单位：mm,Nfinish$/clear/FILNAME,STEELFRAME,1 !新建文件并重新编写log文件/prep7et,1,solid185mp,ex,1,2.1e5mp,prxy,1,.3blc4,,,300,200,10cyl4,20,20,11,,,,410cyl4,280,20,11,,,,410cyl4,20,180,11,,,,410cyl4,280,180,11,,,,410VOVLAP,all!搭接命令VGLUE,ALL !粘结各个公共面vgen,5,all,,,,,400wpoff,,,2000blc4,,,300,200,10allselVOVLAP,ALL !搭接命令vglue,all !粘结各个公共面WPOFFS,,100wprota,,90vsbw,all !划分出短边方向中点wpcsys,-1WPOFFS,,,2005vsbw,all !划分出第一层中间施力点处wpcsys,-1VSEL,S,LOC,X,100,200 !选择各个钢板VATT,1,,1esize,5 !为板和柱设置不同的尺寸，便于划分网格mshape,1,3dmshkey,0vmesh,allVSEL,INVE !对刚才的选择集进行反选VATT,1,,1esize,10mshape,1,3dmshkey,0vmesh,allFINI/soluwpcsys,-1SELTOL,5E-4 !定义容差。
ANSYS静力学分析APDL建模实例-应力集中
计算分析模型如图所示, 习题文件名: scf材料参数：E=205GPa, v = 0.3力载：4500N注意单位的一致性：使用N, mm, MPa单位制建模教程在ANSYS工作文件夹内新建“stress concentration factor”目录，以存放模型文件。
注意定期保存文件，注意不可误操作，一旦误操作，不可撤销。
1.1 进入ANSYS开始→程序→ANSYS 14.5→Mechanical APDL Product Launcher14.5→然后在弹出的启动界面输入相应的working directory及文件名scf如通过Mechanical APDL 14.5进入，则进入预设的working directoryworking directory必须设置在电脑最后一个分区（因为教学用电脑只有最后一个分区不受系统保护）至此ANSYS静力学分析模块启动，ANSYS在“stress concentration factor”目录下自动创建了.log、.err等必要的文件。
2.2设置计算类型ANSYS Main Menu: Preferences →select Struc tural → OK2.3选择单元类型ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delete →Add →select Solid Quad 4 node 182 →OK (back to Element Types window)→Options… →select K3: Plane Strs w/thk →OK→Close (the Element Type window)2.4定义实常数ANSYS Main Menu: Preprocessor →Real Constants →Add/Edit/Delete →Add →OK→THK 1.2 →OK2.5定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural →Linear→Elastic→Isotropic→input EX:205e3, PRXY:0.3→ OK2.6生成几何模型✓生成特征点（8个）ANSYS Main Menu: Preprocessor →Modeling →Create →Keypoints →In Active CS →依次输入四个点的坐标：input:1(0,0,0) ,2(75,0,0) ,3(75,4.5,0) ,4(120,4.5,0) ,5(120,19.5,0),6(75, 19.5,0) ,7(75, 24,0) ,8(0, 24,0)→Apply/OK（开始点Apply，最后一个点OK）Tips：如何用ANSYS Main Menu: Preprocessor →Modeling →Create →Keypoints →On Working Plane →又该如何操作才能生成同样的点？？✓直线（8条）ANSYS Main Menu: Preprocessor →Modeling →Create →Lines →Lines →Straight Lines→跳出对话框，用鼠标（左键）依次选择点1、2生成直线1，依次类推生成直线2-8。
ANSYS结构分析指南结构线性静力分析
ANSYS结构分析指南第二章结构线性静力分析2.1 静力分析的定义静力分析计算在固定不变载荷作用下结构的响应，它不考虑惯性和阻尼影响--如结构受随时间变化载荷作用的情况。
可是，静力分析可以计算那些固定不变的惯性载荷对结构的影响(如重力和离心力)，以及那些可以近似为等价静力作用的随时间变化载荷(如通常在许多建筑规范中所定义的等价静力风载和地震载荷)的作用。
静力分析用于计算由那些不包括惯性和阻尼效应的载荷作用于结构或部件上引起的位移、应力、应变和力。
固定不变的载荷和响应是一种假定，即假定载荷和结构响应随时间的变化非常缓慢。
静力分析所施加的载荷包括：外部施加的作用力和压力稳态的惯性力(如重力和离心力)强迫位移温度载荷(对于温度应变)能流(对于核能膨胀)关于载荷，还可参见§2.3.4。
2.2 线性静力分析与非线性静力分析静力分析既可以是线性的也可以是非线性的。
非线性静力分析包括所有类型的非线性：大变形、塑性、蠕变、应力刚化、接触(间隙)单元、超弹性单元等。
本章主要讨论线性静力分析。
对非线性静力分析只作简单介绍，其详细论述见《ANSYS Structural Analysis Guide》§8。
2.3 静力分析的求解步骤2.3.1 建模首先用户应指定作业名和分析标题，然后通过PREP7 前处理程序定义单元类型、实常数、材料特性、模型的几何元素。
这些步骤是大多数分析类型共同的，并已在《ANSYS Basic Analysis Guide》§1.2 论述。
有关建模的进一步论述，见《ANSYS Modeling and Meshing Guide》。
2.3.1.1 注意事项在进行静力分析时，要注意如下内容：1、可以采用线性或非线性结构单元。
2、材料特性可以是线性或非线性，各向同性或正交各向异性，常数或与温度相关的：必须按某种形式定义刚度(如弹性模量EX，超弹性系数等)。
对于惯性载荷(如重力等)，必须定义质量计算所需的数据，如密度DENS。
ANSYS静力分析
2.2.3 计算结果的后处理与分析
在结构的静力分析中，其计算结果将被写入结果文件 Jobname.RST中，一般结果文件包含了一下数据：
基本数据：主要是关于节点的位移信息（UX, UY, UZ, ROTX, ROTY, ROTZ）
导出数据：包括节点和单元应力、节点和单元应变、单元集中 力和节点支反力等
2.2 结构线性静力分析基本步骤
2.2.3 计算结果的后处理与分析
在结构线性静力分析中，后处理常用命令如下
列出节点单元的支反力和反力矩
▪ Command: PRESOL, F(or M)
列出节点力和反力矩的和
▪ GUI: Main Menu>General Postproc>List Results>Eelement Solution ▪ GUI: Main Menu>General Postproc>Nodal Calcs>Total Force Sum ▪ Command: FSUM
2.2 结构线性静力分析基本步骤
2.2.4 结构线性静力分析实例1
GUI分析步骤
a. 建立几何模型
▪ 1) 定义任务标题：Utility Menu> Title，输入“Tensile Loading of a Rectangular Plate with a Hole”，单击OK。
有限元ansys静力分析的一个小例子.
有限元学院：机电学院专业：姓名：学号：一、问题描述如图所示的平面，板厚为0.01m，左端固定，右端作用50kg的均布载荷，对其进行静力分析。
弹性模量为210GPa，泊松比为0.25.二、分析步骤1．启动ansys，进入ansys界面。
2．定义工作文件名进入ANSYS/Multiphsics的的程序界面后，单击Utility Menu菜单下File中Change Jobname的按钮，会弹出Change Jobname对话框，输入gangban为工作文件名，点击ok。
3．定义分析标题选择菜单File-Change Title在弹出的对话框中，输入Plane Model作为分析标题，单击ok。
4．重新显示选择菜单Plot-Replot单击该按钮后，所命令的分析标题工作文件名出现在ANSYS 中。
5．选择分析类型在弹出的对话框中，选择分析类型，由于此例属于结构分析，选择菜单Main Menu：Preferences，故选择Structural这一项，单击ok。
6．定义单元类型选择菜单Main Menu-Preprocessor-Element Type-Add/Edit/Delete单击弹出对话框中的Add按钮，弹出单元库对话框，在材料的单元库中选Plane82单元。
即在左侧的窗口中选取Solid单元，在右侧选择8节点的82单元。
然后单击ok。
7．选择分析类型定义完单元类型后，Element Type对话框中的Option按钮被激活，单击后弹出一个对话框，在Elenment behavior中选择Plane strs w/ thk，在Extra Element output 中，选择Nodal stress，单击close，关闭单元类型对话框。
8．定义实常数选择菜单Main Menu-Preprocessor-Real Constants Add/Edit/Delete执行该命令后，在弹出Real Constants对话框中单击Add按钮，确认单元无误后，单击ok，弹出Real Constants Set Number 1，for Plane 82对话框，在thickness后面输入板的厚度0.01单击ok，单击close。
ansys命令流实例
ansys命令流实例1.结构静力分析－－梁分析/PREP7 !进入前处理器ET,1,BEAM3 !定义单元类型R,1,0.25,0.0052,0.5 !定义实常数MP,EX,1,210E6MP,PRXY,1,0.3 !定义材料属性N,1,0N,2,1N,3,5N,4,7N,5,7N,6,9N,7,11N,8,11N,9,13N,10,14 !定义节点E,1,2E,2,3E,3,4E,5,6E,6,7E,8,9E,9,10 !生成单元CP,1,UX,4,5CP,2,UY,4,5CP,3,UX,7,8CP,4,UY,7,8 !耦合节点FINISH/SOLU !进入求解器D,2,UXD,2,UYD,3,UYD,6,UYD,9,UY !施加位移约束F,10,FY,-4 !施加集中约束SFBEAM,1,1,PRES,4,4SFBEAM,2,1,PRES,4,4 !施加均布力SOLVE !求解/POST1 !进入后处理器PLDISP !绘制结构变形图PRDISP !列出各节点的位移ETABLE,IMOMENT,SMISC,6ETABLE,JMOMENT,SMISC,12ETABLE,ISHEAR,SMISC,2ETABLE,JSHEAR,SMISC,8 !将节点弯矩、剪力制表PRETAB !列表显示单元的弯矩、剪力/TITLE,SHEAR FORCE DISTRIBUTION !设置剪力分布图的标题PLLS,ISHEAR,JSHEAR !绘制剪力分布图/TITLE,BENDING MOMENT IDSTRIBUTION !设置弯矩分布图的标题PLLS,IMOMENT,JMOMENT !绘制弯矩分布图流固耦合实例RAD=0.8 !底面半径H=1G=9.8OMEGAR=2ROU=1000 !定义参数变量/PREP7 !进入前处理器ET,1,FLUID79 !选择单元类型KEYOPT,1,3,1 !设置单元关键字MP,EX,1,2E9 !设置杨氏模量MP,DENS,1,ROU !设置材料密度K,1K,2,RADK,3,RAD,HK,4,,H !生成关键点A,1,2,3,4 !连接关键点生成面积LESIZE,ALL,,,10 !设置网格划分精度AMESH,ALL !将面积划分网络/SOLU !进入求解器DL,2,,UXDL,1,,UYNSEL,S,LOC,XDSYM,SYMM,XD,ALL,UXNSEL,ALL !施加位移约束ACEL,,GOMEGA,,OMEGAR !施加惯性力SOLVE !求解/POST1SET,LAST !进入通用后处理器PLNSOL,U,X,0,1 !绘制应力云图UCENT=UY(22)UEDGE=UY(12)UELEV=UEDGE-UCENT !提取节点位移结构静力分析－－壳结构内力分析LENGTH=100YOUNG=200000THICKNESS=2FORCE=1000DENSITY=9E-6 !将材质、载荷、板的几何尺寸等参数化/PREP7 !进入前处理器MP,EX,1,YOUNGMP,NUXY,1,0.3MP,DENS,1,DENSITY !定义材质ET,1,SHELL63 !定义单元类型R,1,THICKNESS,THICKNESS,THICKNESS,THICKNESS !定义实常数!构建结构的几何模型K,1,0,0K,2,LENGTH,0K,3,LENGTH,LENGTHK,4,0,LENGTH !定义关键点A,1,2,3,4!通过关键点生成面LSEL,ALLLESIZE,ALL,,,16AMESH,ALL !设定网格划分参数，划分网格FINISH/SOLU !进入求解器NSEL,S,LOC,X,0,0D,ALL,ALL,0 !选择X＝0的节点将其固定NSEL,S,LOC,X,LENGTH,LENGTHD,ALL,ALL,0 !选择X＝LENGTH的节点将其固定NSEL,S,LOC,X,0.5*LENGTH,0.5*LENGTHNSEL,R,LOC,Y,0.5*LENGTH,0.5*LENGTHF,ALL,FZ,FORCEALLSEL !捕捉板的中心点并在中心点处施加集中力荷载SOLVE !求解FINISH/POST1 !进入后处理器/DSC,,10PLNSOL,U,Z,0,1 !绘图显示板的竖向变形NSEL,ALL !提取板的最大竖向变形NSORT,U,Z,1,1 !将节点的位移绝对值以升序排序*GET,MAXDEFLECTION,SORT,0,MAX !提取位移最大值并赋给变量NSEL,S,LOC,X,0NSEL,A,LOC,X,LENGTH,LENGTH !选择固定边节点NSORT,S,EQV,1,1 !将节点等效应力的绝对值以升序排序*GET,MAXSTRESS,SORT,0,MAX !提取等效应力最大值并赋给变量结构静力分析－－平面桁架分析/PREP7 !进入前处理器ET,1,LINK1 !选择单元R,1,0.1 !定义实常数MP,EX,1,30E6MP,PRXY,1,0.3 !定义材料属性N,1,0N,2,4N,3,8N,4,12N,5,0,3N,6,4,3N,7,8,3 !生成节点E,1,2E,2,3E,3,4E,4,7E,3,7E,2,7E,2,6E,2,5E,1,5E,5,6E,6,7 !生成单元FINISH/SOLU !进入求解器D,1,UXD,1,UYD,5,UX !实加位移约束F,2,FY,-15F,3,FY,-15F,4,FY,-15 !施加集中力SOLVE !求解/POST1 !进入能用后处理器PRESOL,FORC !列表显示反力。
ANSYS非线性静力分析
ANSYS 理论与工程应用
5-1
Material Nonlinear Static Analysis I Steel Cylinder Under Compression Parameters: E=210e9, μ=0.28, σs=200e6 (bilinear material) h=30e-3, d=20e-3 displacement load=4.5e-5
ANSYS 理论与工程应用
5-4
注意： 1.使用beam188单元进行模拟，会出 现节点载荷过大的情况，计算不能完 成。
2.使用solid单元进行模拟，将集中 力加在node上，可以完成计算。
ANSYS 理论与工程应用
5-5
节点位移
ANSYS 理论与工程应用
5-6
练习2 矩形截面简支梁跨中承受铅垂向下的集 中力F作用。E=7e4Pa, μ=0.325, h=0.5m, b=0.3m, L=5m
4 Uniaxial crushing stress (positive). (C35:16.7Mpa)
5 Biaxial crushing stress (positive).
6 Ambient hydrostatic stress state for use with constants 7 and 8.
9 Stiffness multiplier for cracked tensile condition, used if KEYOPT(7) = 1 (defaults to 0.6).
ANSYS 理论与工程应用
5-12
Strain Stress(Pa)
7.857e-4
55
5.75e-3
