电力电子技术实习报告
目录第一章MA TLAB基础 (2)第二章MA TLAB/Simulink/Power System工具箱简介 (2)第三章电力电子电路仿真 (2)实习一单相半波可控整流电路仿真 (2)一、电路原理图 (2)二、建立仿真模型 (2)三、设置模型参数 (3)四、模型仿真 (5)五、仿真及波形分析 (7)实习二三相半波可控整流电路仿真 (7)一、电路原理图 (7)二、建立仿真模型 (8)三、设置模型参数 (8)四、模型仿真 (9)五、仿真及波形分析 (13)实习三三相桥式全控整流电路仿真 (13)一、电路原理图 (13)二、建立仿真模型 (14)三、设置模型参数 (14)四、模型仿真 (17)五、仿真及波形分析 (20)实习四三相桥式有源逆变电路仿真 (20)一、电路原理图 (20)二、建立仿真模型 (21)三、设置模型参数 (21)四、模型仿真 (21)五、仿真及波形分析 (23)第四章实习总结 (23)第1章MATLAB基础第二章MATLAB/Simulink/Power System工具箱简介Simulink工具箱的功能是在MATLAB环境下，把一系列模块连接起来，构成复杂的系统模型；电力系统(PowerSystem)仿真工具箱是在Simulink环境下使用的仿真工具箱，其功能非常强大，可用于电路、电力电子系统、电动机系统、电力传输等领域的仿真，它提供了一种类似电路搭建的方法，用于系统的建模。
本章以MA TLAB6．1版本为基础，首先概述Simulink和PowerSystem工具箱所包含的模块资源和Simulink／PowerSystem的模型窗口；其次介绍Simulink／PowerSystem模块的基本操作。
第三章电力电子电路仿真运用现代仿真技术是学习、研究和设计电力电子电路的高效便捷的方法。
实习一单相半波可控整流电路仿真一、电路原理图单相半波可控整流电路如图所示。
电路由交流电源、晶闸管、负载以及触发电路组成。
改变晶闸管的控制角可以调节输出直流电压和电流的大小。
该电路的仿真过程可以分为建立仿真模型、设置模型参数和观察仿真结果。
二、建立仿真模型1．建立一个仿真模型的新文件。
在MATLAB的菜单栏上点击File，选择New，再在弹出菜单中选择Model，这时出现一个空白的仿真平台，如图3－2所示。
在这个平台上可以绘制电路的仿真模型。
图3－2 仿真模型窗口2．提取电路元器件模块。
在仿真模型窗口的菜单上点击图标调出模型库浏览器，在模型库中提取所需的模块放到仿真窗口。
组成单相半波整流电路的元器件有交流电源、晶闸管、RLC负载。
3．将电路元器件模块按单相整流的原理图连接起来组成仿真电路。
如图3－3所示。
三、设置模型参数设置模型参数时保证仿真准确和顺利的重要一步。
有些参数由仿真任务决定，如电压、电流等，有些参数是需要通过仿真来确定的。
设置模型参数可以双击模块图标，弹出参数设置对话框，然后按框中提示输入，若有不清楚的地方可以借助help帮助。
在本例中，参数设置如下：1．交流电源。
电压为220V，频率为50Hz，初始相位为0°，如图3－4所示。
2．晶闸管。
晶闸管直接使用了模型的默认参数，也可以另外设置，如图3－5所示。
3．负载RLC。
根据负载要求设置。
如图3－6所示。
4．晶闸管的触发电路。
本实习晶闸管的触发采用简单的脉冲发生器来产生。
控制角以脉冲的延迟时间来表示，如图3－7所示。
四、模型仿真在模型开始仿真前还必须首先设置仿真参数。
在菜单中选择Simulation，在下拉菜单中选择Simulation parameters，在弹出的对话框中设置的项目很多。
主要有开始时间、终止时间、仿真类型等。
本实习的仿真参数设置如图3－8所示。
在参数设置完毕后即可以开始仿真。
在菜单Simulation下选择Start，立即开始仿真，若要中途停止仿真可以选择Stop。
在仿真计算完成后即可以通过示波器来观察仿真的结果。
在需要观察的点上放置示波器，双击示波器图标，即弹出示波器窗口显示输出波形。
1．电阻性负载时的仿真波形。
调试出：α＝0°、α＝30°、α＝90°、α＝150°时仿真波形。
电源电压触发脉冲负载两端电压电流2．电阻电感负载接续流二极管时的仿真。
如果要研究电感性负载时电路工作情况，只需重新设置负载参数。
设R的值为2Ω，L 的值为0.01H，在负载并接二极管，仿真模型如图3－9所示。
调试出：1、α＝0°时电源电压、触发脉冲、负载两端电压和电流波形、2、α＝90°时电源电压、触发脉冲、负载两端电压和电流波形3、α＝90°时晶闸管、二极管两端电压及流过晶闸管、二极管电流波形电源电压触发脉冲负载两端电压电流五、仿真波形分析带纯电阻负载输出电压要比带阻感负载输出电压的平均值要大，因为带阻感负载的电路中有阻感，阻感阻碍电流减小，使电源电压过零变负的时候，仍有电流，电流的大小与电感的大小有关系。
带纯电阻负载与带电感有续流二极管的输出电压的波形一样，不同的是电流的波形。
实习二三相半波可控整流电路仿真一、三相半波可控整流电路原理图三相半波可控整流电路原理图如图所示。
二、建立仿真模型1．建立一个仿真模型的新文件。
在MATLAB的菜单栏上点击File，选择New，再在弹出菜单中选择Model，这时出现一个空白的仿真平台，在这个平台上可以绘制电路的仿真模型。
2．提取电路元器件模块。
在仿真模型窗口的菜单上点击图标调出模型库浏览器，在模型库中提取所需的模块放到仿真窗口。
3．将电路元器件模块按三相半波可控整流电路原理图连接起来组成仿真电路。
如图3－23所示。
三、设置模型参数双击模块图标弹出参数设置对话框，然后按框中提示输入，若有不清楚的地方可以借助help帮助。
仿真参数的设置与前相同。
四、模型仿真在参数设置完毕后即可以开始仿真。
在菜单Simulation下选择Start，立即开始仿真，若要中途停止仿真可以选择Stop。
1．电阻性负载时的仿真波形。
调试出：α＝30°时输出电压和电流波形，流过晶闸管电流及晶闸管两端电压波形α＝90°时输出电压和电流波形，α＝90°时流过晶闸管电流及晶闸管两端电压波形2．电阻电感负载时的仿真。
如果要研究电感性负载时电路工作情况，只需重新设置负载参数。
调试出：α＝30°时输出电压和电流波形α＝90°时输出电压和电流波形α＝60°时流过晶闸管电流及晶闸管两端电压波形3．电阻电感负载接续流二极管在负载两端并接二极管，仿真模型如图3－24所示。
调试出：α＝0°时输出电压、电流以及晶闸管两端电压波形α＝60°时输出电压、电流以及晶闸管两端电压波形α＝120°时输出电压、电流以及晶闸管两端电压波形五、仿真波形分析在带纯电阻负载的波形中：由于是三相整流，输出电压和电流是每相输出的包络线。
输出电压和电流波形相同。
由于是电阻负载，所以对电流的阻碍小，没有续流的作用，所以Ud电压不可能出现负值。
在阻感负载的波形中：负载为阻感负载时，由于电感的作用，对电流有续流作用。
当触发角小于30度时，整流电压波形与电阻负载时相同，因为这两种负载情况下，负载电流均连续。
当触发角大于30度时，电流不连续，输出电压出现负值。
当触发角为90度时，Ud波形中正负面积相等，Ud的平均值为零。
在阻感负载接续流二极管的波形中：电感对电流变化有抗拒作用，使得流过电感的电流不发生突变。
所以Ud有负值的情况，但当加上续流二极管时，当u2过零变负时，VDR导通，ud为零，所以不存在为负值的情况。
但输出电流为连续的。
实习三三相桥式全控整流电路仿真一、三相桥式全控整流电路原理图三相桥式全控整流电路原理图如图3－25所示。
二、建立仿真模型1．建立一个仿真模型的新文件。
在MATLAB的菜单栏上点击File，选择New，再在弹出菜单中选择Model，这时出现一个空白的仿真平台，在这个平台上可以绘制电路的仿真模型。
2．提取电路元器件模块。
在仿真模型窗口的菜单上点击图标调出模型库浏览器，在模型库中提取所需的模块放到仿真窗口。
3．将电路元器件模块按三相桥式全控整流电路原理图连接起来组成仿真电路。
如图3－26所示。
三、设置模型参数双击模块图标弹出参数设置对话框，然后按框中提示输入，若有不清楚的地方可以借助help帮助。
仿真参数的设置与前相同。
四、模型仿真在参数设置完毕后即可以开始仿真。
在菜单Simulation下选择Start，立即开始仿真，若要中途停止仿真可以选择Stop。
在仿真计算完成后即可以通过示波器来观察仿真的结果。
在需要观察的点上放置示波器，双击示波器图标，即弹出示波器窗口显示输出波形。
1．电阻性负载时的仿真波形。
调试出：α＝0°时输出电压和电流波形α＝60°时输出电压和电流波形α＝90°时输出电压和电流波形2．电阻电感负载时的仿真。
调试出：α＝0°时输出电压和电流波形α＝30°时输出电压和电流波形α＝90°时输出电压和电流波形五、仿真波形分析将得到的波形进行理论分析，得出结论。
实习四三相桥式有源逆变电路仿真一、三相桥式有源逆变电路原理图三相桥式有源逆变电路原理图如图3－29所示。
图3－29三相桥式有源逆变电路原理图二、建立仿真模型1．建立一个仿真模型的新文件。
在MATLAB的菜单栏上点击File，选择New，再在弹出菜单中选择Model，这时出现一个空白的仿真平台，在这个平台上可以绘制电路的仿真模型。
2．提取电路元器件模块。
在仿真模型窗口的菜单上点击图标调出模型库浏览器，在模型库中提取所需的模块放到仿真窗口。
3．将电路元器件模块按三相桥式有源逆变原理图连接起来组成仿真电路。
如图3－30所示。
图3－30三相桥式有源逆变电路仿真模型三、设置模型参数双击模块图标弹出参数设置对话框，然后按框中提示输入，若有不清楚的地方可以借助help帮助。
仿真参数的设置与前相同。
四、模型仿真在参数设置完毕后即可以开始仿真。
在菜单Simulation下选择Start，立即开始仿真，若要中途停止仿真可以选择Stop。
在仿真计算完成后即可以通过示波器来观察仿真的结果。
在需要观察的点上放置示波器，双击示波器图标，即弹出示波器窗口显示输出波形。
调试出：α＝90°时输出电压和电流波形α＝120°时输出电压和电流波形五、仿真波形分析逆变和整流的区别仅仅是控制角的不同，整流时的触发角在0~90度之间，逆变状态时触发角在90~180度之间。
整流时的触发角与逆变的逆变角是互补的。
第四章实习总结通过仿真和分析，可知三相桥式全控整流电路的输出电压受控制角α和负载特性的影响，文中应用Matlab的可视化仿真工具simulink对三相桥式全控整流电路的仿真结果进行了详细分析，并与相关文献中采用常规电路分析方法所得到的输出电压波形进行比较，进一步验证了仿真结果的正确性。
电力电子技术实验报告总结
电力电子技术实验报告总结电力电子技术作为一门重要的电气工程学科分支，在现代工业和生活中有着广泛的应用。
通过一系列的电力电子技术实验，我不仅加深了对理论知识的理解，还提高了自己的实践操作能力和解决问题的能力。
以下是我对这些实验的总结。
一、实验目的和要求电力电子技术实验的主要目的是让我们熟悉各种电力电子器件的特性和工作原理，掌握基本电力电子电路的分析、设计和调试方法。
同时，培养我们的实验技能、数据处理能力和创新思维。
在实验过程中，我们被要求严格遵守实验室的安全规则，正确使用实验仪器设备，认真观察实验现象，准确记录实验数据，并对实验结果进行分析和总结。
二、实验设备和仪器实验所用到的设备和仪器包括示波器、信号发生器、万用表、电力电子实验箱等。
其中，示波器用于观测电路中的电压和电流波形，信号发生器用于产生各种控制信号，万用表用于测量电路中的电压、电流和电阻等参数，电力电子实验箱则集成了各种电力电子器件和电路模块，方便我们进行实验操作。
三、实验内容（一）单相半波可控整流电路实验在这个实验中，我们研究了单相半波可控整流电路在不同控制角下的输出电压和电流特性。
通过改变触发角，观察输出电压的平均值和有效值的变化，并与理论计算值进行对比。
同时，还分析了负载性质（电阻性负载、电感性负载）对电路工作性能的影响。
（二）单相桥式全控整流电路实验单相桥式全控整流电路是一种常见的整流电路结构。
在实验中，我们深入了解了其工作原理和特性。
通过调节触发角，观察输出电压和电流的波形，并计算输出电压的平均值和有效值。
此外，还研究了电路的有源逆变工作状态，以及逆变失败的原因和预防措施。
（三）三相桥式全控整流电路实验三相桥式全控整流电路是大功率整流装置中常用的电路拓扑。
通过这个实验，我们掌握了三相电路的工作原理和调试方法。
观察了不同控制角下的输出电压和电流波形，分析了三相电源的相序对电路工作的影响，并研究了电路在电阻性负载和电感性负载下的性能差异。
电力电子实习报告总结
一、实习背景随着科技的不断发展，电力电子技术在各个领域的应用越来越广泛。
为了更好地了解电力电子技术在实际生产中的应用，提高自己的实践能力，我于xx年xx月xx日至xx年xx月xx月在xx公司进行了为期一个月的电力电子实习。
在此期间，我学习了电力电子技术的基本原理、应用及实验方法，对电力电子技术在工业、交通、家电等领域的应用有了更深入的认识。
二、实习内容1. 电力电子技术基本原理学习实习期间，我首先学习了电力电子技术的基本原理，包括电力电子器件、电力电子电路、电力电子变换器等。
通过学习，我对电力电子技术的基本概念、工作原理及发展趋势有了较为全面的了解。
2. 电力电子器件实验在实验过程中，我熟悉了电力电子器件的测试方法，包括二极管、晶体管、功率MOSFET等。
通过实验，我掌握了电力电子器件的导通、关断特性，以及在不同电路中的应用。
3. 电力电子电路实验在电力电子电路实验中，我学习了单相交流电源、逆变器、斩波器、整流器等电路的设计与调试。
通过实验，我掌握了电力电子电路的基本设计方法，能够根据实际需求设计出满足要求的电力电子电路。
4. 电力电子变换器实验在电力电子变换器实验中，我学习了开关电源、变频器等变换器的设计与调试。
通过实验，我了解了电力电子变换器的工作原理，掌握了变换器的设计方法。
5. 电力电子技术在实际应用中的探讨实习期间，我还对电力电子技术在工业、交通、家电等领域的应用进行了探讨。
通过查阅资料、与工程师交流，我对电力电子技术在实际应用中的问题及解决方案有了更深入的认识。
三、实习收获1. 理论与实践相结合通过这次实习，我深刻体会到理论与实践相结合的重要性。
在实习过程中，我将所学的理论知识应用于实际操作中，使我对电力电子技术有了更深入的理解。
2. 提高动手能力在实验过程中，我学会了使用各种实验设备，提高了自己的动手能力。
同时，通过解决实验中出现的问题，锻炼了自己的分析问题和解决问题的能力。
3. 增强团队协作能力实习期间，我与同学们共同完成实验任务，互相学习、互相帮助。
电力电子实习报告心得
一、实习背景随着科技的飞速发展，电力电子技术在各行各业中的应用越来越广泛。
为了更好地了解电力电子技术，提高自己的实践能力，我选择了参加电力电子实习。
这次实习让我对电力电子技术有了更加深刻的认识，也让我在理论与实践相结合的过程中收获颇丰。
二、实习内容1. 电力电子器件的学习实习期间，我首先学习了电力电子器件的类型和特性。
通过实际操作，我掌握了各种电力电子器件的使用方法，如二极管、晶体管、MOSFET、IGBT等。
同时，我还了解了这些器件在电路中的应用，以及它们各自的优势和不足。
2. 电力电子电路的安装与调试在实习过程中，我参与了电力电子电路的安装与调试。
这让我对电路的组成、原理和调试方法有了更深入的了解。
在安装过程中，我学会了如何正确使用工具和仪器，以及如何确保电路的可靠性和稳定性。
在调试过程中，我学会了如何通过测试仪器检测电路的性能，并根据测试结果调整电路参数，以达到最佳效果。
3. 电子仪器的使用实习期间，我接触了多种电子仪器，如示波器、万用表、信号发生器等。
通过实际操作，我掌握了这些仪器的使用方法，并学会了如何利用它们进行电路测试和分析。
这对我以后从事电力电子技术工作具有重要意义。
4. 电力电子技术的应用实习期间，我还了解了电力电子技术在电力系统、交通、家电等领域的应用。
这让我对电力电子技术的广泛应用有了更加直观的认识。
三、实习收获1. 理论与实践相结合通过这次实习，我深刻体会到理论与实践相结合的重要性。
在课堂上学习到的理论知识，只有通过实践才能真正理解和掌握。
这次实习让我将所学知识运用到实际工作中，提高了自己的动手能力。
2. 团队合作与沟通能力在实习过程中，我与同学们共同完成了多项任务。
这让我学会了与他人合作，提高了自己的沟通能力。
在遇到问题时，我们互相帮助、共同探讨，最终找到了解决方案。
3. 问题解决能力在实习过程中，我遇到了许多问题。
通过查阅资料、请教老师和同学，我学会了如何分析问题、解决问题。
电工电子实习报告总结范文(五篇)
电工电子实习报告总结范文一、实训目的电工实习是职业教育中的重要实践教学环节。
它对学生掌握基本的理论知识，运用基本知识，训练基本技能，增强实践能力，对达到职业教育培养目标的要求有着十分重要的意义和作用。
而对于我们即将毕业的学生来说，实习的意义更加重大。
它是我们从学校走向社会工作岗位的一个纽带和桥梁，是我们由学生角色向工人角色转换的训练和检验。
在将来的就业中，动手能力，实践经验等等都是很重要的。
使学生对电气元件及电工技术有一定的感性和理性认识，对电工技术等方面的专业知识做进一步的理解。
同时，通过实习得实际生产知识和安装技能，掌握继电器控制线路及其元件的工作原理，电工技术知识及掌握电子线路的基本原理、基本方法。
掌握通过电路图安装与调试技术。
通过具体的电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除。
培养学生理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作能力，培养学生团结合作，共同探讨，共同前进。
二、实训内容1、电工工具的认识和使用(1)目的要求a.熟悉电工工具的使用；b.掌握简单照明线路的基本接线(2)线路图：(略)(3)步骤：a.按图接好导线，并固定在木板上；b.检查线路；c.通入电源，通过开关控制日光灯和灯泡，观察并记录现象；d.切断电源，拆除导线2、兆欧表的使用方法和注意事项：兆欧表在工作时，自身会产生高电压，而被测对象又是电气设备，所以必须正确使用，否则就会造成人身或者设备事故。
因此，使用前要做好以下各种准备：(1)测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全；(2)对可能感应出高电压的设备，必须消除这种可能性后，才能进行测量；(3)被测物表面要清洁，减少接触电阻，确保测量结果的正确性；(4)测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点，即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应在“∞”位置；(5)兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
电力电子技术课程实训报告
一、前言电力电子技术是一门研究电力电子器件及其在电力系统中的应用的学科，是电气工程及其自动化专业的一门核心课程。
为了更好地理解和掌握电力电子技术的理论知识，提高动手实践能力，我参加了电力电子技术课程实训。
以下是实训过程中的总结和体会。
二、实训目的1. 理解电力电子器件的工作原理和特性；2. 掌握电力电子电路的设计和调试方法；3. 培养动手实践能力，提高解决实际问题的能力；4. 提高团队合作意识，增强沟通能力。
三、实训内容1. 电力电子器件实验：实验内容包括晶闸管、二极管、可控硅等电力电子器件的伏安特性测试、开关特性测试等。
2. 电力电子电路实验：实验内容包括可控整流电路、逆变电路、斩波电路等电力电子电路的设计、搭建和调试。
3. 电力电子装置实验：实验内容包括电力电子装置的组成、工作原理、性能测试等。
四、实训过程1. 实验准备：根据实验要求，准备好实验所需的器件、仪器和设备。
2. 实验操作：按照实验步骤，进行电力电子器件的测试、电路的搭建和调试。
3. 结果分析：对实验数据进行整理和分析，找出实验过程中存在的问题，并提出改进措施。
4. 实验报告撰写：根据实验过程和结果，撰写实验报告。
五、实训成果1. 理解了电力电子器件的工作原理和特性，掌握了器件的伏安特性测试和开关特性测试方法。
2. 掌握了电力电子电路的设计和调试方法，能够根据电路原理图搭建和调试电路。
3. 提高了动手实践能力，能够独立完成电力电子电路的设计和调试。
4. 增强了团队合作意识，与团队成员共同完成实验任务。
六、实训体会1. 实践是检验真理的唯一标准。
通过实训，我深刻认识到理论知识与实际操作之间的紧密联系。
2. 电力电子技术是一门综合性较强的学科，需要掌握多个方面的知识。
在实训过程中，我意识到只有不断学习，才能提高自己的综合素质。
3. 实训过程中，我学会了如何与他人沟通和协作，提高了自己的团队协作能力。
4. 在实训过程中，我遇到了一些问题，通过查阅资料、请教老师和同学，最终解决了这些问题。

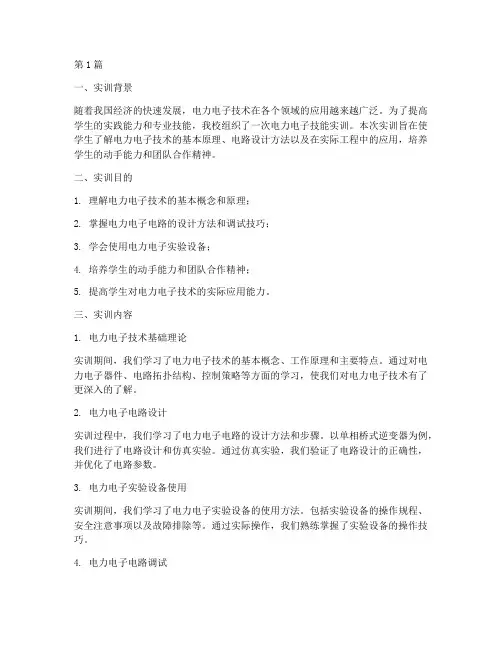

电力电子技能实训报告(3篇)
