555定时器内部结构
555芯片内部原理及经典应用
555定时电路内部结构分析及应用1 绪言555定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。
555定时器配以外部元件，可以构成多种实际应用电路。
广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。
2555定时器功能及结构分析2.1 555定时器的分类及管脚作用555定时器又称时基电路。
555定时器按照内部元件分有双极型（又称TTL 型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管，常见的555时基集成电路为塑料双列直插式封装（见图2-1），正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。
2-1 555时基集成电路各管脚排布555时基集成电路各管脚的作用：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压发上时即截止;脚⑦是放电端DIS;脚⑧是电源正极VC。
2.2 555定时器的电路组成图2-2为555芯片的内部等效电路U31kBJT_NPN_VIRTUAL2-2 555定时器电路组成5G555定时器内部电路如图所示， 一般由分压器、比较器、触发器和开关。
及输出等四部分组成，这里我们主要介绍RS 触发器和电压比较器。
2.2.1基本RS 触发器原理如图2-3是由两个“与非”门构成的基本R-S 触发器, RD 、SD 是两个输入端，Q 及是两个输出端。
QQRDSD2-3 RS 触发器正常工作时，触发器的Q 和应保持相反，因而触发器具有两个稳定状态：1）Q=1，=0。
ne555定时器引脚图及功能

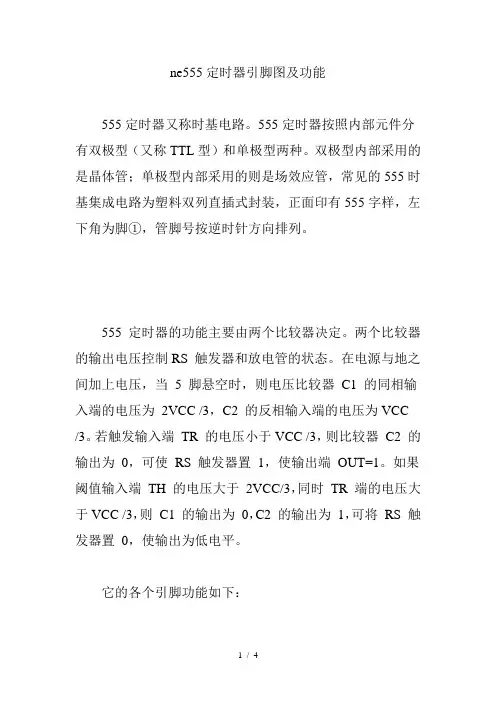

ne555定时器引脚图及功能555定时器又称时基电路。
555定时器按照内部元件分有双极型（又称TTL型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管，常见的555时基集成电路为塑料双列直插式封装，正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。
555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS 触发器和放电管的状态。
在电源与地之间加上电压，当 5 脚悬空时，则电压比较器C1 的同相输入端的电压为2VCC /3，C2 的反相输入端的电压为VCC /3。
若触发输入端TR 的电压小于VCC /3，则比较器C2 的输出为0，可使RS 触发器置1，使输出端OUT=1。
如果阈值输入端TH 的电压大于2VCC/3，同时TR 端的电压大于VCC /3，则C1 的输出为0，C2 的输出为1，可将RS 触发器置0，使输出为低电平。
它的各个引脚功能如下：1脚：外接电源负端VSS或接地，一般情况下接地。
2脚：低触发端TR。
3脚：输出端V o4脚：是直接清零端。
当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：VC为控制电压端。
若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
6脚：高触发端TH。
7脚：放电端。
该端与放电管集电极相连，用做定时器时电容的放电。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。
一般用5V。
在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为低电平的情况下，555时基电路的功能表如表1示。
表1 ：555定时器的功能表555定时器内部功能结构分析555 定时器的内部电路框图如图所示。
它内部包括两个电压比较器，三个等值串联电阻，一个RS 触发器，一个放电管T 及功率输出级。
实验555定时器构成的多谐振荡器
555定时器构成的多谐振荡器555定时器是一种模拟电路和数字电路相结合的中规模集成器件，它性能优良，适用范围很广，外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器，以及不需外接元件就可组成施密特触发器。
因此集成555定时被广泛应用于脉冲波形的产生与变换、测量与控制等方面。
本实验根据555定时器的功能强以及其适用范围广的特点，设计实验研究它的内部特性和简单应用。

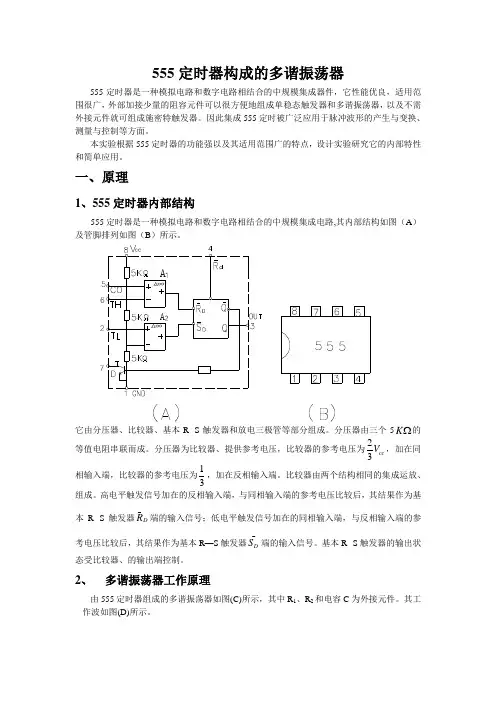

一、原理1、555定时器内部结构555定时器是一种模拟电路和数字电路相结合的中规模集成电路,其内部结构如图（A）及管脚排列如图（B）所示。
它由分压器、比较器、基本R--S触发器和放电三极管等部分组成。
分压器由三个5K 的等值电阻串联而成。
分压器为比较器、提供参考电压，比较器的参考电压为23ccV，加在同相输入端，比较器的参考电压为13，加在反相输入端。
比较器由两个结构相同的集成运放、组成。
高电平触发信号加在的反相输入端，与同相输入端的参考电压比较后，其结果作为基本R--S触发器_DR端的输入信号；低电平触发信号加在的同相输入端，与反相输入端的参考电压比较后，其结果作为基本R—S触发器_DS端的输入信号。
基本R--S触发器的输出状态受比较器、的输出端控制。
2、多谐振荡器工作原理由555定时器组成的多谐振荡器如图(C)所示，其中R1、R2和电容C为外接元件。
其工作波如图(D)所示。
设电容的初始电压＝０，t ＝０时接通电源，由于电容电压不能突变，所以高、低触发端＝＝０<13ＶＣＣ，比较器Ａ1输出为高电平，Ａ２输出为低电平，即_1D R =，_0D S =（1表示高电位，0表示低电位），R S -触发器置１，定时器输出01u =此时_0Q =，定时器内部放电三极管截止，电源经，向电容Ｃ充电，逐渐升高。
当上升到13cc V 时，输出由０翻转为１，这时__1D D R S ==，R S -触发顺保持状态不变。
所以0<t<期间，定时器输出为高电平１。
555定时器介绍
555定时器及其应用555定时器是一种电路结构简单、使用方便灵活、用途广泛的多功能中规模集成电路。
只要外部配接少数几个阻容元件便可以组成施密特触发器、单稳态触发器、多谐振荡器等电路。
555定时器根据内部器件类型可分为双极型（TTL型）和单极型（COMS型），它们均有单或双定时器电路。
双极型型号为555（单）和556（双），电源电压使用范围为5~16V，输出最大负载电流可达200mA。
单极型型号为7555（单）和7556（双），电源电压使用范围为3~18V，但输出最大负载电流为4Ma。
此外，555定时器还可输出一定的功率，可驱动微电机、指示等、扬声器等。
它在脉冲波形的产生与变换、仪器与仪表、测量与控制、家用电气与电子玩具等领域都有着广泛的应用。

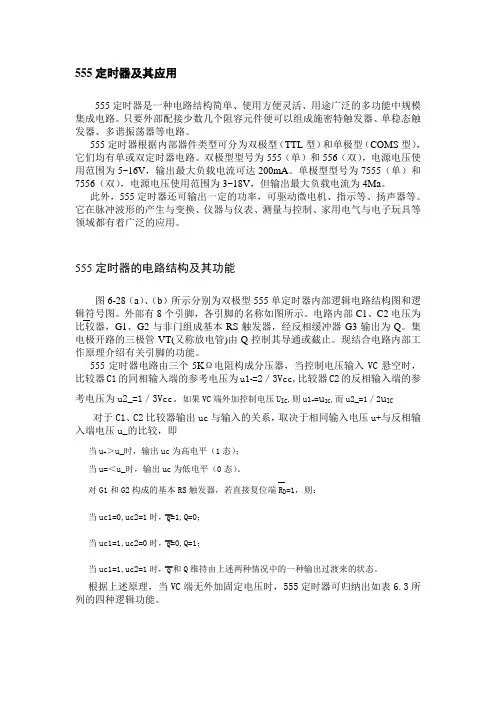

555定时器的电路结构及其功能图6-28（a）、（b）所示分别为双极型555单定时器内部逻辑电路结构图和逻辑符号图。
外部有8个引脚，各引脚的名称如图所示。
电路内部C1、C2电压为比较器，G1、G2与非门组成基本RS触发器，经反相缓冲器G3输出为Q。
集电极开路的三极管VT(又称放电管)由Q控制其导通或截止。
现结合电路内部工作原理介绍有关引脚的功能。
555定时器电路由三个5KΩ电阻构成分压器，当控制电压输入VC悬空时，=2／3Vcc,比较器C2的反相输入端的参比较器C1的同相输入端的参考电压为u1+考电压为u2_=1／3Vcc。
如果VC端外加控制电压U I C,则u1+=u IC,而u2_=1／2u IC 对于C1、C2比较器输出uc与输入的关系，取决于相同输入电压u+与反相输入端电压u_的比较，即当u+＞u_时，输出uc为高电平（1态）；当u=＜u_时，输出uc为低电平（0态）。
对G1和G2构成的基本RS触发器，若直接复位端R D=1，则：当uc1=0,uc2=1时，Q=1,Q=0；当uc1=1,uc2=0时，Q=0,Q=1；当uc1=1,uc2=1时，Q和Q维持由上述两种情况中的一种输出过渡来的状态。
555定时器
555定时器1 绪论在科技日星月异的今天，各式各样的电子产品比比皆是。
这些电子产品都是由一些中小规模的集成电路和一些元器件构成的555定时器是一种将模拟功能与数字（逻辑）功能机密结合在一起的中小规模单片集成电路。
它功能多样，应用广泛，只要外部配上几个阻容元器件即可构成单稳态触发器、施密特触发器、多谐振荡器等电路，是脉冲波形产生与变换的重要元器件，广泛应用于信号的产生与变换、控制与检测、家用电器以及电子玩具等领域。
这次要设计的555声控电子猫电路中就用到了555定时器构成的单稳态延时电路。
同时还要用到音频放大器和音频振荡器。
1. 1 集成555定时器集成555定时器是一种将模拟电路与数字电路的功能巧妙结合在一起的多用途单片集成电路。
该电路使用灵活、方便，只需外接少许的阻容元件就可以构成脉冲单元电路，因而在自动控制、仪器仪表和实用电器等许多领域都得到了广泛的应用。
555定时器根据内部器件类型可分为双极型和单极型。
它的电源电压范围宽（双极型555定时器为5-16V，单级型555定时器为3-18V），可提供与TTL与CMOS 数字电路兼容的接口电平，还可以输出一定功率，驱动微电动机、指示灯和扬声器等。
555定时器又可分为单定时器和双定时器型。
TTL单定时器型号的最后三位数字为555，双定时器的为556；CMOS单定时器的最后四位数为7555，双定时器的为7556。
1. 2 音频放大器进入21世纪以后，各种便携式的电子设备成为了电子设备的一种重要的发展趋势。
从作为通信工具的手机，到作为娱乐设备的MP3播放器，已经成为差不多人人具备的便携式电子设备。
陆续将要普及的还有便携式电视机，便携式DVD等等。
所有这些便携式的电子设备的一个共同点，就是都有音频输出，也就是都需要有一个音频放大器；另一个特点就是它们都是电池供电的。
它的最大特点就是它能够在保持最低的失真情况下得到最高的效率。
高效率的音频放大器不只是在便携式的设备中需要，在大功率的电子设备中也需要。
555芯片内部原理及经典应用
555定时电路内部结构分析及应用1 绪言555定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。
555定时器配以外部元件，可以构成多种实际应用电路。
广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。
2555定时器功能及结构分析2.1 555定时器的分类及管脚作用555定时器又称时基电路。
555定时器按照内部元件分有双极型（又称TTL 型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管，常见的555时基集成电路为塑料双列直插式封装（见图2-1），正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。

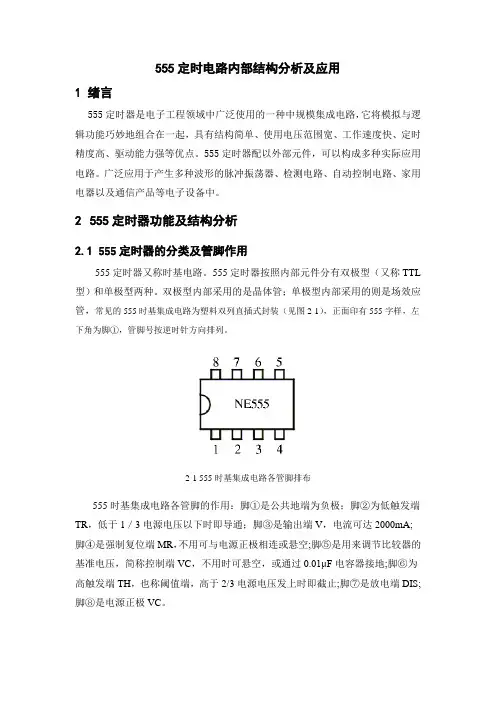

2-1 555时基集成电路各管脚排布555时基集成电路各管脚的作用：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压发上时即截止;脚⑦是放电端DIS;脚⑧是电源正极VC。
2.2 555定时器的电路组成图2-2为555芯片的内部等效电路2-2 555定时器电路组成5G555定时器内部电路如图所示，一般由分压器、比较器、触发器和开关。
及输出等四部分组成，这里我们主要介绍RS触发器和电压比较器。
2.2.1基本RS触发器原理如图2-3是由两个“与非”门构成的基本R-S触发器, RD、SD是两个输入端，Q及是两个输出端。
Q QRD SD2-3 RS触发器正常工作时，触发器的Q 和应保持相反，因而触发器具有两个稳定状态：1）Q=1，=0。
通常将Q端作为触发器的状态。
若Q端处于高电平，就说触发器是1状态；2）Q=0，=1。
第6章-555定时器PPT课件
第28页/共40页
2. 主要参数估算
(1)
tW
1 ln
vC () vC (0 ) vC () vC (tW )
（v6I1）
＋ －C1 5kΩ
R
&
vI
vI2 （2）
－ ＋C2
S
&
vO 5kΩ
O
&
G 1
（3）
vC
23VCC
vO
O
vO
t VCC
t
（7）
T
tW
（1）
O
t0 t1
t
①没有触发信号时( υi
13VCC )电路处于稳态，输出为0
②外加触发信号，电路转换到暂态，输出为1
③触发信号消除后，电容充电电路自动转换到稳态输出为0
C充电路径:Vcc—R1—D1—C—地 C放电路径:C—R2—D2—放电管T—地 R1
可计算得： T1=0.7R1C T2=0.7R2C
R2
D2
占空比：
q T1 T1 T T1 T2
0.7R1C
0.7R1C 0.7R2C
vC
C
R1 R1 R2
第9页/共40页
VCC
VCC 8 7
RD 4
D1
器
C
1
和
C
2
。
v+> v-，vO=1 v+< v-，vO=0
（3）基本RS触发器、
第二节555定时器及其应用
14
第二节 555集成定时器及其应用
一、555定时器的电路结构与功能
555定时器是一种多用途的数字-模拟混合集成电路， 利用它能极方便地构成施密特触发器、单稳态触发器和多谐 振荡器。 应用领域： 波形的产生和变换、测量与控制、家用电器、电子玩具等。 555定时器产品型号繁多，但所有双极型产品型号最后的3位 数码都是555，所有CMOS产品型号最后的4位数码都是7555。 它们的功能和外部引脚的排列完全相同。 以下介绍国产双极型定时器CB555的电路结构和功能。
1
2
充电回路：
放电回路：
3 G4 vO
VCC→ R1 → R2 → C →地。 C → R2 →T →地。
上页 下页 返回
11
第二节 555集成定时器及其应用
振荡周期和振荡频率
2 3
vC
U CC
1 3
U CC
O
vO
t
t p1 (R1 R2 )C ln 2
0.7(R1 R2 )C t p2 R2C ln 2
vC
TD 5kΩ
7
C
1
t
3
vO
G4
tw RC ln 3 1.1RC 通常tw的范围为几微秒到几分钟。但随着tw的宽度 增加它的精度和稳定度也将下降。
上页 下页 返回
8
第二节 555集成定时器及其应用
触发脉冲的宽度要小于
vI
tw VCC
8
4
O
vC
0.01μF
t
R
5 6
5kΩ
+-C1 vC1
G1 Q'
仿真
UT+ = VCO
UT- = 1/2VCO
555定时器
1. 概述555 定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。
555 定时器配以外部元件，可以构成多种实际应用电路。
广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。
下图是一个 555 定时器应用实例：晶体管简易测试仪。
UDD将晶体管接入由 555 定时器及外接元件构成的振荡器，被测管放大输入的振荡信号,将输出送给扬声器。
根据扬声器的发声，可对被测管性能进行定性的测试。
若扬声器无声，说明管子已损坏；若扬声器声音小，则说明管子的β 小；若 扬声器声音大，则说明管子的β 大。
本章主要讨论由 555 定时器组成三种脉冲电路（施密特触发器，单稳触发器和多谐振荡器）的工作原理，及波形参数与电路参数之间的关系。
R 1U DDD RR 2555定时器地ROUT THTRC6．2 555 定时器6.2.1555 定时器的分类555 定时器又称时基电路。
555 定时器按照内部元件分有双极型（又称TTL 型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管。
555 定时器按单片电路中包括定时器的个数分有单时基定时器和双时基定时器两种。
常用的单时基定时器有双极型定时器5G555（管脚排列如图6.2 所示）和单极型定时器CC7555。
双时基定时器有双极型定时器5G556 和单极型定时器CC7556。
6.2.2555 定时器的电路组成图6.2 5G555 管脚排列图5G555 定时器内部电路如图6.3 所示，一般由分压器、比较器、触发器和开关及输出等四部分组成。
1．分压器分压器由三个等值的电阻串联而成，将电源电压UDD分为三等份，作用是为比较器提供两个参考电压U R1、U R2，若控制端S 悬空或通过电容接地，则：UR1 =2U3 DDUR 2=1U3 DD若控制端S 外加控制电压，则：UR1 =US2.比较器UR 2=US2比较器是由两个结构相同的集成运放A1、A2构成。
(完整版)555振荡器工作原理
555 多谐振荡器 工作原理原理1、555定时器内部结构555定时器是一种模拟电路和数字电路相结合的中规模集成电路,其内部结构如图（A ） 及管脚排列如图（B ）所示。
它由分压器、比较器、基本R--S 触发器和放电三极管等部分组成。
分压器由三个5K 的等值电阻串联而成。
分压器为比较器1A 、2A 提供参考电压，比较器1A 的参考电压为23cc V ，加在同相输入端，比较器2A 的参考电压为13cc V ，加在反相输入端。
比较器由两个结构相同的集成运放1A 、2A 组成。
高电平触发信号加在1A 的反相输入端，与同相输入端的参考电压比较后，其结果作为基本R--S 触发器_D R 端的输入信号；低电平触发信号加在2A 的同相输入端，与反相输入端的参考电压比较后，其结果作为基本R —S 触发器_D S 端的输入信号。
基本R--S 触发器的输出状态受比较器1A 、2A 的输出端控制。
多谐振荡器工作原理由555定时器组成的多谐振荡器如图(C)所示，其中R 1、R 2和电容C 为外接元件。
其工作波如图(D)所示。
设电容的初始电压c U ＝０，t ＝０时接通电源，由于电容电压不能突变，所以高、低触发端TH V ＝TL V ＝０<13ＶＣＣ，比较器Ａ1输出为高电平，Ａ２输出为低电平，即_1D R =，_0D S =（1表示高电位，0表示低电位），R S -触发器置１，定时器输出01u =此时_0Q =，定时器内部放电三极管截止，电源cc V 经1R ，2R 向电容Ｃ充电，c u 逐渐升高。
当c u 上升到13cc V 时，2A 输出由０翻转为１，这时__1D D R S ==，R S -触发顺保持状态不变。
所以0<t<1t 期间，定时器输出0u 为高电平１。
1t t =时刻，c u 上升到23cc V ，比较器1A 的输出由１变为０，这时_0D R =，_1D S =，R S -触发器复０，定时器输出00u =。
