膨胀节腐蚀问题分析及防护策略

膨胀节腐蚀问题分析及防护策略摘要：由于某些原因，在役波纹管膨胀节总会造成损坏，其中腐蚀开裂占主要部分，因为波纹补偿器的原材料是由不锈钢波纹管制成，虽说是不锈钢材质但在一定的环境下也是会发生腐蚀的，波纹补偿器腐蚀所受的应力状况较为复杂。

关键词：波纹管膨胀节,波纹元件,失效,腐蚀防护引言化工管道都会随介质温度变化而热胀冷缩，对于一些应力敏感的设备，比如大型泵、压缩机，管道伸缩引起的应力将会导致工况变化，进而破坏设备或管道。

膨胀节就是用来消除由于介质温度而引起的应力，防止管道发生较大位移。

由于它具有在有限的空间内能提供很好的柔性、隔离机械振动、节省安装空间、安装简单、性能良好等优点，已被广泛应用于石油、化工、冶金、核能等领域。

波纹管膨胀节按结构型式可分为轴向型、铰链型、自由型、拉杆型、压力平衡型五大类型，现仅简单介绍设计中常用的三种类型。

1、波纹管膨胀节可靠性分析波纹管膨胀节的的可靠性是通过设计、制造、安装、运行管理等多个环节保证的，任何一个环节的失控都会导致膨胀节寿命的降低甚至失效，即便如此，从近十几年波纹管膨胀节在供热工程中的应用实践来看，其可靠度还是很高的。

据统计，我所近十年来供给供热电行业的九千余套膨胀节中，腐蚀失效的膨胀节5套（环境腐蚀引起），管系试压失效膨胀节9套（试压时压力表失效），工作超压失稳失效的膨胀节5套，结构件焊接造成膨胀节失效1套（与制造相关），共计20套，其可靠度达到0.998。

对于民用工矿设备来说，已经相当安全可靠了。

2、供热管网用波纹管膨胀节失效原因分析2.1波纹管失效类型供热管网用波纹管膨胀节的失效在管线试压和运行期间均有发生。

管线试压时出现问题主要有三种类型：（1）由于管系临时支撑不当，或管系固定支架设置不合理，导致支架破坏，波纹管过量变形而失效；（2）由于波纹管设计所考虑的压力或位移安全裕度不够，管线试压时波纹管产生失稳变形失效；（3）膨胀节制造质量问题，此类失效以小制造厂产品居多。

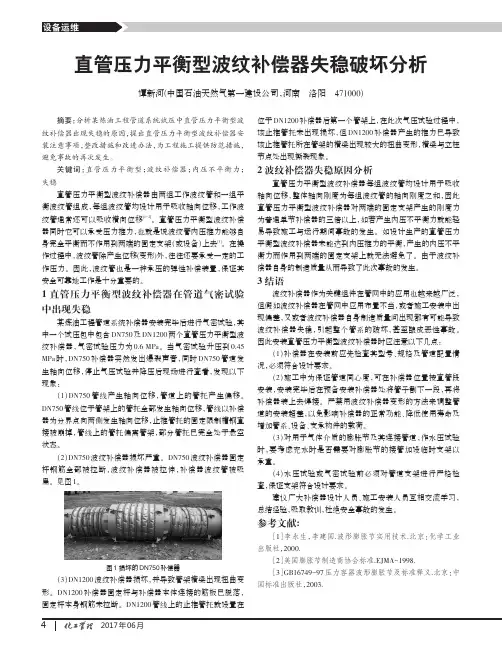

直管压力平衡型波纹补偿器失稳破坏分析

（4）水压试验或气密试验前必须对管道支架进行严格检查，保证支架符合设计要求。
建议广大补偿器设计人员、施工安装人员互相交流学习，总结经验，［1］李永生，李建国.波形膨胀节实用技术.北京：化学工业出版社，2000.
［2］美国膨胀节制造商协会标准.EJMA-1998. ［3］GB16749-97 压力容器波形膨胀节及标准释义.北京：中国标准出版社，2003.
1 直管压力平衡型波纹补偿器在管道气密试验中出现失稳
某炼油工程管道系统补偿器安装完毕后进行气密试验，其中一个试压包中包含 DN750 及 DN1200 两个直管压力平衡型波纹补偿器，气密试验压力为 0.6 MPa。当气密试验升压到 0.45 MPa 时，DN750 补偿器突然发出爆裂声音，同时 DN750 管道发生轴向位移，停止气压试验并降压后现场进行查看，发现以下现象：
4
2017 年 06 月
2 波纹补偿器失稳原因分析
直管压力平衡型波纹补偿器每组波纹管均设计用于吸收轴向位移，整体轴向刚度为每组波纹管的轴向刚度之和，因此直管压力平衡型波纹补偿器对两端的固定支架产生的刚度力为普通单节补偿器的三倍以上，如若产生内压不平衡力就能轻易导致施工与运行期间事故的发生。如设计生产的直管压力平衡型波纹补偿器未能达到内压推力的平衡，产生的内压不平衡力而作用到两端的固定支架上就无法避免了。由于波纹补偿器自身的制造质量从而导致了此次事故的发生。
图 1 损坏的 DN750 补偿器
（3）DN1200 波纹补偿器损坏，并导致管架横梁出现扭曲变形。DN1200 补偿器固定杆与补偿器本体连接的筋板已脱落，固定杆本身钢筋未拉断。DN1200 管线上的止推管托就设置在
位于 DN1200 补偿器后第一个管架上，在此次气压试验过程中，该止推管托未出现损坏，但 DN1200 补偿器产生的推力已导致该止推管托所在管架的横梁出现较大的扭曲变形，横梁与立柱节点处出现撕裂现象。

应力分析基本知识

1．管道应力分析的原则管道应力分析应保证管道在设计条件下具有足够的柔性，防止管道因热胀冷缩、管道支承或端点附加位移造成应力问题。

2．管道应力分析的主要内容管道应力分析分为静力分析和动力分析。

静力分析包括：1）压力荷载和持续荷载作用下的一次应力计算——防止塑性变形破坏；2）管道热胀冷缩以及端点附加位移等位移荷载作用下的二次应力计算——防止疲劳破坏；3）管道对设备作用力的计算——防止作用力太大，保证设备正常运行；4）管道支吊架的受力计算——为支吊架设计提供依据；5）管道上法兰的受力计算——防止法兰汇漏。

动力分析包括：l）管道自振频率分析——防止管道系统共振；2）管道强迫振动响应分析——控制管道振动及应力；3）往复压缩机（泵）气（液）柱频率分析——防止气柱共振；4）往复压缩机（泵）压力脉动分析——控制压力脉动值。

3．管道上可能承受的荷载（1）重力荷载：包括管道自重、保温重、介质重和积雪重等；（2）压力荷载：压力载荷包括内压力和外压力；（3）位移荷载：位移载荷包括管道热胀冷缩位移、端点附加位移、支承沉降等；（4）风荷载；（5）地震荷载；（6）瞬变流冲击荷载：如安全阀启跳或阀门的快速启闭时的压力冲击：（7）两相流脉动荷载；（8）压力脉动荷载：如往复压缩机往复运动所产生的压力脉动；（9）机械振动荷载：如回转设备的振动。

4．管道应力分析的目的1）为了使管道和管件内的应力不超过许用应力值；2）为了使与管系相连的设备的管日荷载在制造商或国际规范（如NEMA SM-23、API-610、API-6 17等）规定的许用范围内；3）为了使与管系相连的设备管口的局部应力在 ASME Vlll的允许范围内；4）为了计算管系中支架和约束的设计荷载；5）为了进行操作工况碰撞检查而确定管于的位移；6）为了优化管系设计。

5．管道柔性设计方法的确定一般说来，下述管系必须利用应力分析软件（如 CAESAR II）通过计算机进行计算及分析。

直管压力平衡型补偿器ZPB

直管压力平衡型补偿器(ZPB)
一、产品用途、特点
直管压力平衡型（ZPB）波纹补偿器，主要用于补偿管系的轴向位移，具有设计简单，补偿量大，无内压推力等优点，但价格较高。

主要应用于固定支架设置不易的大口径直线管系。

二、适用工况
工称压力：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度：-50℃-420℃
介质：液体、气体等。

法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等
三、结构及材料
1.波纹管：不锈钢304、316L、321等
2.法兰、接管：碳钢、不锈钢304、316L、321等
3.拉杆螺栓、螺母：碳钢
四、产品代号示例
五、安装注意事项
1、所通介质氯离子含量≤25PPM。

2、严禁焊渣溅伤波纹管。

3、必须按产品流向标志安装。

4、波纹管两端必须合理的设置导向支座及固定支座。

（详见“波纹补偿器管系支座设置”）
5、不允许用波纹补偿器的变形来强行调整管系位置的安装误差。

6、禁止用安装拉杆或限位拉杆起吊。

7、安装完毕后，应拆除运输拉杆和带有黄色标记的限位拉杆。

五、参数表。
