GPS卫星同步时钟使用说明书
CT-GPS25全球卫星同步时钟《使用说明书》 精品
CT-GPS25全球卫星同步时钟使用说明书目录一、装置简介 (2)二、技术指标 (2)1、环境条件 (2)2、电气条件 (2)3、性能指标 (3)4、串行接口 (3)5、脉冲输出 (3)6、重量 (3)7、外形尺寸 (3)三、装置的原理框图 (4)四、装置的结构 (4)1、装置的前面板 (4)2、装置的后面板 (5)五、装置的安装和使用 (6)1、天线的架设 (6)2、装置的安装位置 (6)3、装置的整定 (6)4、装置的投入及运行 (7)5、装置的串行输出接口 (7)6、装置的故障与维修 (8)附录： (9)一、装置简介CT-GPS25全球卫星同步时钟(以下简称CT-GPS25)利用GPS(全球定位系统)卫星发送的秒同步时间信号,向电力系统及其它行业的各种自动化装置提供精确的同步时间信号。
CT-GPS25主要应用于以下几个方面：(1).为电网自动化装置如故障录波器、微机继电保护及安全自动装置、远动及微机监控系统、事件记录仪等设备提供时间信号。
(2).用于频率监视的标准时钟,即调度上通过工频钟与标准时间的差异来比较系统频率误差积累情况.(3).用于相位测量的同步时钟，利用CT-GPS25来同步采样脉冲，同步误差很小，可以保证相位测量的准确性。
(4).用于继电保护装置试验，检验线路纵联保护（高频相差保护装置）。
(5).用于故障测距,特别为研制双端行波测距原理的装置创造了条件。
CT-GPS25主要有以下特点:(1).时间精度高,输出的秒脉冲精度达微秒级。
(2).开机或关机对输出无任何影响。
(3).信号接收可靠性高,不受电站等地域条件的限制。
(4).可设定的秒、分钟、小时同步脉冲输出,并可经串行口输出时间信息,可方便地由各种自动化装置选用(5). 装置的所有信号输出均经光电隔离,抗干扰能力强，符合《静态继电保护装置及安全自动装置通用技术条件》标准的要求。
(6). 装置具有多种串行信息输出与交互方式，以满足不同用户不同的信号利用需求。
卫星时钟GPS说明书
编制：刘千里审核：侯东京批准：赵峰南京讯汇科技发展有限公司2011-6一、装置简介..........................................................................................................................................................................22二、主要技术指标..........................................................................................................................................................44三、装置结构及接口说明..................................................................................................................................99四、GPS 时钟的相关输出接口的测试方法...................................13五、卫星天线安装说明......................................................................................................................................1717六、装箱清单（标准配置）..........................................................17附录一NTP 网络时钟报文协议的应用......................................18附录二IRIG-B 码码元定义及波形 (21)一、装置简介GPS-TG(K)3300系列卫星同步时钟，专门为电磁环境恶劣的工业现场应用而设计，适用于电力、铁路、水利、矿业、银行、石油化工等多种领域，为自动化控制、生产管理、安全管理、信息管理、网络管理等系统提供精确、稳定的授时服务。

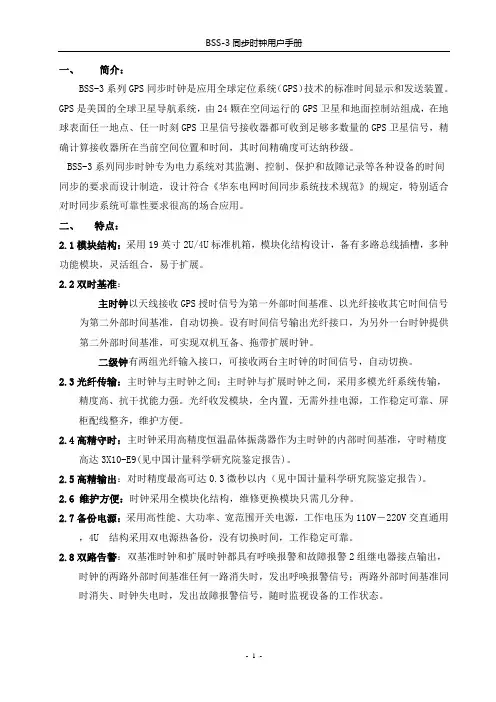

GPS说明书

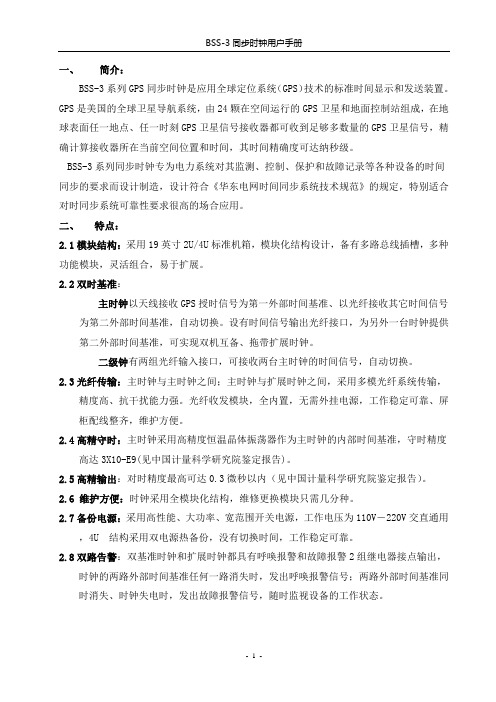

一、简介：BSS-3系列GPS同步时钟是应用全球定位系统（GPS）技术的标准时间显示和发送装置。
GPS是美国的全球卫星导航系统，由24颗在空间运行的GPS卫星和地面控制站组成，在地球表面任一地点、任一时刻GPS卫星信号接收器都可收到足够多数量的GPS卫星信号，精确计算接收器所在当前空间位置和时间，其时间精确度可达纳秒级。
BSS-3系列同步时钟专为电力系统对其监测、控制、保护和故障记录等各种设备的时间同步的要求而设计制造，设计符合《华东电网时间同步系统技术规范》的规定，特别适合对时同步系统可靠性要求很高的场合应用。
二、特点：2.1模块结构：采用19英寸2U/4U标准机箱，模块化结构设计，备有多路总线插槽，多种功能模块，灵活组合，易于扩展。
2.2双时基准：主时钟以天线接收GPS授时信号为第一外部时间基准、以光纤接收其它时间信号为第二外部时间基准，自动切换。
设有时间信号输出光纤接口，为另外一台时钟提供第二外部时间基准，可实现双机互备、拖带扩展时钟。
二级钟有两组光纤输入接口，可接收两台主时钟的时间信号，自动切换。
2.3光纤传输：主时钟与主时钟之间；主时钟与扩展时钟之间，采用多模光纤系统传输，精度高、抗干扰能力强。
光纤收发模块，全内置，无需外挂电源，工作稳定可靠、屏柜配线整齐，维护方便。
2.4高精守时：主时钟采用高精度恒温晶体振荡器作为主时钟的内部时间基准，守时精度高达3X10-E9(见中国计量科学研究院鉴定报告)。
2.5高精输出：对时精度最高可达0.3微秒以内（见中国计量科学研究院鉴定报告）。
2.6 维护方便：时钟采用全模块化结构，维修更换模块只需几分种。
2.7备份电源：采用高性能、大功率、宽范围开关电源，工作电压为110V－220V交直通用，4U 结构采用双电源热备份，没有切换时间，工作稳定可靠。
2.8双路告警：双基准时钟和扩展时钟都具有呼唤报警和故障报警2组继电器接点输出，时钟的两路外部时间基准任何一路消失时，发出呼唤报警信号；两路外部时间基准同时消失、时钟失电时，发出故障报警信号，随时监视设备的工作状态。

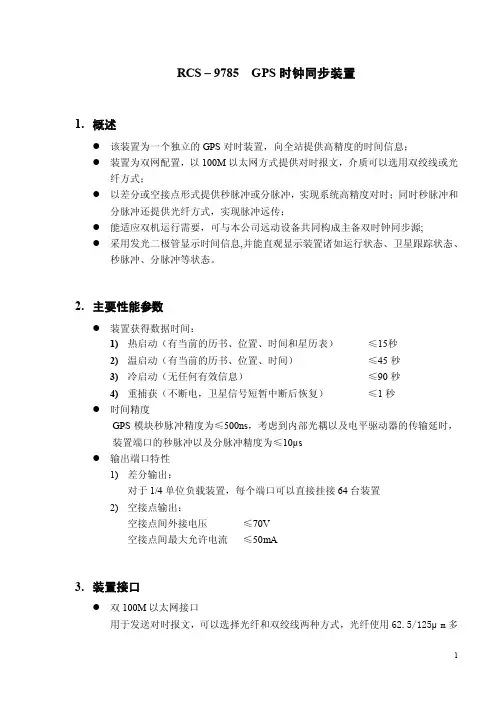

RCS-9785GPS时钟同步装置使用说明书
RCS – 9785 GPS时钟同步装置1.概述●该装置为一个独立的GPS对时装置，向全站提供高精度的时间信息；●装置为双网配置，以100M以太网方式提供对时报文，介质可以选用双绞线或光纤方式；●以差分或空接点形式提供秒脉冲或分脉冲，实现系统高精度对时；同时秒脉冲和分脉冲还提供光纤方式，实现脉冲远传；●能适应双机运行需要，可与本公司远动设备共同构成主备双时钟同步源;●采用发光二极管显示时间信息,并能直观显示装置诸如运行状态、卫星跟踪状态、秒脉冲、分脉冲等状态。
2.主要性能参数●装置获得数据时间：1)热启动（有当前的历书、位置、时间和星历表）≤15秒2)温启动（有当前的历书、位置、时间）≤45秒3)冷启动（无任何有效信息）≤90秒4)重捕获（不断电，卫星信号短暂中断后恢复）≤1秒●时间精度GPS模块秒脉冲精度为≤500ns，考虑到内部光耦以及电平驱动器的传输延时，装置端口的秒脉冲以及分脉冲精度为≤10μs●输出端口特性1)差分输出：对于1/4单位负载装置，每个端口可以直接挂接64台装置2)空接点输出：空接点间外接电压≤70V空接点间最大允许电流≤50mA3.装置接口●双100M以太网接口用于发送对时报文，可以选择光纤和双绞线两种方式，光纤使用62.5/125μm多模光纤，SC接头；●RS-232串行口根据装置内部跳线，可以选择用于发送对时报文，或用于装置的调试和配置；●秒脉冲接口装置提供两组秒脉冲差分信号和两组秒脉冲空接点信号，另外还提供一组独立的5.装置跳线说明●JP3用于选择装置RS-232串口的运行方式跳1-2为正常运行装态，串口输出对时报文；跳2-3为装置调试及配置状态；●JP4固定跳1-2，跳2-3方式保留；●JP6用于选择光纤1的发送方式跳1-2选择常有光方式，跳2-3选择常无光方式；●JP7用于选择光纤2的发送方式跳1-2选择常有光方式，跳2-3选择常无光方式；6.装置面板指示说明●数码管显示XXXX-XX-XX-XX:XX:XX,表示年-月-日-时:分:秒；●运行灯正常运行时常亮，若不亮或闪烁表示装置异常；●跟踪灯闪烁表示时钟未与卫星同步，此时的时间和脉冲均不准确；该灯灭表示时钟与卫星同步，该状态为正常的运行状态；●秒脉冲灯当秒脉冲到来时闪一下，点亮时间约为0.3S；●分脉冲灯当分脉冲到来时闪一下，点亮时间约为0.3S。
烟台远大恒宇HY-J5222说明书
HY-J5222系列GPS卫星同步时钟用户手册烟台远大恒宇科技有限公司目录一、概述 (1)二、产品分类及性能 (2)1、技术指标 (2)2、产品分类 (3)HY-J5222A-16型 (3)HY-J5222A-16B型 (5)HY-J5222A-32型 (7)HY-J5222A-64型 (8)三、使用说明 (11)1、开孔尺寸图 (11)2、开机步骤 (12)3、通讯规约和波特率设置方法 (14)4、无源空节点脉冲改为有源空节点脉冲的方法 (15)5、串口输出引脚如下图所示 (16)四、故障处理 (16)五、特别提示（安全敬告） (16)六、 HY-J系列 GPS卫星时钟选型表 (17)七、附页 (18)八、保修卡 (19)一、概述HY-J系列GPS卫星同步时钟是我公司开发研制的应用于GPS技术授时的标准时间显示和发送的装置，该装置以美国全球定位系统（GLOBAL POSITIONING SYSTEM,缩写为GPS）为时间基准，选用进口GPS接收板，进行二次研制开发而成，对时精度为300ns。
设备采用单片机控制，可以同时跟踪10～12颗卫星，输出与UTC时间高度同步的秒（1PPS）、分（1PPM）、时（1PPH）等脉冲信息，以及标准的北京时间时、分、秒、公历年、月、日信息，还可实现工频量的测量，并按照相应的格式经串行口分别输出日期、时间、周波钟、工频量等信息。
该设备采用SMT表贴技术生产，以高速芯片进行控制，具有精度高、稳定性好、功能强、无积累误差，不受地域、气候等环境条件限制、性价比高和操作方便等特点，广泛应用于电力系统、网络同步、通讯、交通管理及国防等需要对时、记时、守时等领域。
装置有标准RS232、RS422、RS485、IRIG-B、DCF77、脉冲等接口形式。
接口数量可根据要求扩展，并可多路输出时、分、秒等脉冲（可随意转换），方便与相关设备的驳接，实现单向或双向通讯。
装置工作原理框架图如下：二、产品分类及性能1、技术指标工作温度： -50C～+550C，非结露；储存温度： -400C～+800C，非结露；相对湿度：5%～95%工作电源： AC/DC 100V～265V功耗：≤10W天线接收频率：1575.42 MHz。
GPS卫星同步时钟说明书16K-(2)解析
GPS卫星同步时钟说明书烟台国芯电子科技有限公司选型手册型号配置说明机箱结构TD-2000 2路RS-232串口，2路RS-485串口，天线长30米，智能型1U19〞上架式优质铝合金机箱TG-2000B8 2路RS-232串口，2路RS-485串口，8路IRIG-B码输出，天线长30米，智能型1U19〞上架式优质铝合金机箱TG-2000B16 2路RS-232串口，2路RS-485串口，16路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000B24 2路RS-232串口，2路RS-485串口，24路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000B32 2路RS-232串口，2路RS-485串口，32路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000B40 2路RS-232串口，2路RS-485串口，40路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000B48 2路RS-232串口，2路RS-485串口，48路IRIG-B码输出，天线长30米，智能型2U19〞上架式优质铝合金机箱TG-2000M8 2路RS-232串口，2路RS-485串口，8路脉冲输出，天线长30米，智能型1U19〞上架式优质铝合金机箱一．简介TD系列GPS卫星同步时钟系选用美国专业公司制造的GPS 卫星信号接收机，经二次开发研制的高科技产品。
产品广泛应用于电力、民航、铁路、交通调度、数字电视、实时通信网络等需要授时或校时领域。
因采用卫星星载原子钟作为时间标准，无累积误差，所以是当今世界首选的高精度对时设备（相当于原子钟）。
系统采用12通道高品质GPS接收机，具有并行跟踪12颗卫星的能力，一旦初始化完成，即使锁定一颗卫星也能实现授时功能，因此系统具有强大的抗干扰能力。
产品设计符合《静态继电保护装置及安全自动装置通用技术条件》、《华东电网时间同步系统技术规范》、《广东电网变电站GPS时间同步系统技术规范》及《电力系统的时间同步系统技术规范》。
ST2000系列GPS标准时钟说明书
ST2000系列GPS标准时钟说明书（V2.1）使用前请仔细阅读本说明书该说明书内容可能修改，请注意最新版本目录一、概述 (3)二﹑技术指标 (3)三、通讯规约 (4)四、结构，功能配置及使用说明 (6)A、普通型标准时钟系列 (6)（一）、ST2000-1A型GPS (6)（二）、ST2000-2A型GPS (8)（三）、ST2000-2C型GPS (10)1．规约1（BJT规约） (13)2．规约2（BCD规约） (13)3．规约3（ST规约，无校验） (13)4．规约4（ST规约，有校验） (14)（四）、ST2000-4C型GPS（原ST2000-4型） (15)B、冗余切换系列 (18)（一）、ST2000-2C2R冗余切换装置 (18)（二）、ST2000-2CXR冗余切换装置 (22)（三）、ST2000-2GR冗余切换装置 (44)（四）、ST2000-2BR冗余切换装置 (46)（五）、ST2000-2CGR冗余切换装置 (47)（六）、ST2000-2CBR冗余切换装置 (49)C、扩展子时钟系列 (51)(一)、ST2000-2PE脉冲扩展装置 (51)(二)、ST2000-2CPE扩展装置 (53)(三)、ST2000-4CPE扩展装置 (56)五、使用说明 (59)六、附录： (62)（一）、标准秒脉冲与扩展脉冲之间的误差（附行业标准要求） (62)（二）、南京融瑞科技有限公司GPS产品命名规则 (64)（三）、南京融瑞科技有限公司GPS功能对照表 (65)一、概述随着电力系统自动化技术的发展,系统对时间统一的要求越来越迫切,对时间的同步精度也越来越高,我们研制的ST2000系列GPS标准时间同步钟是专门为电力系统的自动化提供高精度时间基准的时间同步设备。
该设备以美国导航卫星全球定位系统为时间基准，时间同步精度1us，它选用美国专业生产厂家生产的GPS接收机部件进行二次开发研制而成。
T5000卫星时钟说明书
备用电源
DC110V±20%或 DC220V±20%
主、备电源之间的切换不影响装置正常工作
注：对时口数量为标准配置是的满配数量，具体数量会按照用户要求借口类型不 同而有所变化
南京讯汇科技发展有限公司 6
T5000 系列 GPS 卫星同步时钟系统用户手册
扩展钟描述
型
号
对时口型式
对时口数量
工作精度
输出时间描述 外形尺寸 工作环境
与扩展钟的连接 方式
外形尺寸
工作环境
电源
GPS 接收器
本地第一次开机 冷启动首捕时间
失锁重捕时间
≤2～5 分钟 ≤40 秒 ≤20 秒
GPS操作手册
目录1 简介 (1)2 系统概述 (1)3 系统的准备和启动 (1)4 GPS接收机 (1)5 时间分发主机 (1)5.1综述 (1)5.2正常功能操作过程 (2)5.2.1 正常模式功能描述 (2)5.2.2 时钟源状态指示区 (3)5.2.3 工作模式选择 (3)5.2.4 时钟源选择 (3)5.2.5 液晶显示控制 (4)6 分线箱 (4)7 墙钟 (4)8 子钟 (5)8.1时间的显示 (5)8.2北京时与UTC时的切换 (5)9 台钟 (6)9.1时间的显示 (6)9.2北京时与UTC时的切换 (6)第I 页1 简介时钟同步系统是从GPS卫星或用户时间源接收数据，向用户设备提供基准时间，并具有自守时功能的系统。
本手册对时间同步系统的组成、各部分的工作原理和使用方法进行了详细介绍和描述，便于使用者了解和掌握本系统的操作使用。
2 系统概述参见《时间同步系统安装维护手册》。
3 系统的准备和启动时间同步系统是24×365持续工作的一组设备。
最初通电前应确认电源线及部分各通信电缆连接无误。
系统通电后即进入正常工作，无须断电。
此时时间分发主机的面板上有指示灯闪烁，墙钟、子钟、台钟开始显示正确时间。
4 GPS接收机GPS接收机用于接收GPS时钟信号并发送给时间分发系统的时间分发主机。
该机由有源天线、GPS接收模块、浪涌吸收器、485接口等组成，具有结构小巧、防水等特点。
该机天线安装在室外，接收机安装在室内。
天线接收GPS卫星信号，接收机截获和跟踪天线送来的GPS卫星信号，从中获取时间信号后发送给时间同步系统的分发主机。
5 时间分发主机5.1 综述时间分发主机为管制中心系统和用户设备提供唯一的精确的时间基准，保证它们的时间同步。
该机除了接收GPS卫星的时钟信息以外，还能接收用户外部时间源。
系统可人工在GPS时钟源和用户外部时钟源之间切换。
当GPS时钟源或用户外部时钟源不可用时，则该机自动使用系统内部守时时钟；一旦GPS时钟源或用户外部时钟源恢复正常，则该机自动切换到GPS时钟源或用户外部时钟源。
许继公司GPS卫星时钟使用说明书
2 4 6 8
· · ·· · ·· · ·· · ·
· · · · · ·· · ·· · ·
S M H S M H S M H S M H
S M H S M H S M H S M H
· · ·· · ·· · ·· · ·
· · ·· · ·· · ·· · ·
1 3 5 7
（6）COM5、COM6：2路RS422串口，DB9输出接口,2脚为T+,3脚为T-。
继电器闭合：报警状态
断开：正常状态
（4）COM1～COM4：4路RS232-C串口，DB9输出接口,3脚为TXD,5脚为GND。
（5）P01～P08: 8路PPS/PPM/PPH空节点方式脉冲输出，+ 端为C极，- 端为E极，C、E间外接电压Vce＜300V，允许电流Ice＜100mA(设备出厂时默认为秒脉冲)。
打开机壳，主板旁边的脉冲扩充板上有16路脉冲输出，对应后面板上P01～ P16路输出。板上的输出分为4组，每4路一组，可分别设置为时、分、秒脉冲。后面板上的P01～P04对应1组，P05～P08对应2组，P09～P12 对应3组， P13～ P16对应4组。将每组的短路环短接S所对应的两个插针，此组输出为秒脉冲，短接M所对应的两个插针，此组输出为分脉冲，短接H所对应的两个插针，此组输出为时脉冲。
（7）COM5、COM6：2路RS422串口，DB9输出接口,2脚为T+,3脚为T-。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.天线的射频灵敏度：-165dbw
3.获得同步数据时间：瞬时断电重开机或重复重起≤20秒
位置未变，重开机≤45秒
位置和时间变化重开机≤60秒
本地第一次开机≤60秒
4.同步精度：≤2×10-6S
5.走时精度：±0.2ms
6.串行口输出精度：±0.8ms
7.工频精度：0.001Hz
b、复位键用于人工复位，如时钟出现异常时，按下该键，装置将重新启动程序。
（2）后面板说明：其后面板布置示意图如下图所示
RS232RS232RS232RS232IRIG-BPPSPPM天线保险电源开关
图3.1JY-2000GPS卫星同步时钟后面板示意图之一
4个RS232串行口，1路秒脉冲输出，1路分脉冲输出，1路IRIG-B输出。
4个RS232串行口，1路秒脉冲输出,1路分秒脉冲输出,1个测频输入接口。
a、RS-232接口按照RS-232标准方式输出，上面两个接口为主口，下面两个接口为副口。主口可双向通信，副口只能单向通信，只发信息，不能接收命令。输出内容为标准的北京时间、日期、工频、周波钟时间等信息。使用时严禁带电拔插！
61
+- +-+- +- +-+- +- +-+- +- +-+- +-+- +- +-
PPM
+- +- +- +- +- +- +- +- +- +- +- +- +- +- +- +-
RS485 RS485 RS485 RS485IRIG-B天线开关
图5.2JY-2000A GPS卫星同步时钟后面板示意图之二
FFF1F2F3F4中的FF为工频数值的整数部分，F1F2F3F4分别为工频数值小数部分的第一、二、三、四位。
HHMMSS部分为周波钟时间的时、分、秒。
以上数据均为压缩BCD码。每秒发送一次。
另外：我公司可根据用户要求对规约进行修改，如无特殊要求，以上为我公司标准的出厂规约格式。
八、产品介绍
（一）JY-2000型
使用时严禁带电拔插！
b.脉冲输出接口采用BNC接口，内芯为“+”端，是信号线，外层为“-”端，是屏蔽线。TTL电平方式输出，信号为正脉冲，上升沿同步，脉冲宽度为500ms，。
（二）JY-2000A型
（1）结构
JY-2000A型GPS卫星同步时钟为标准2U机箱，经防磁处理，外形尺寸为447mm宽×90mm高×280mm深
错误正确
图9.天线安装示意图
2.装置的安装
装置应尽量安装在通风良好、环境干燥、靠近使用时钟信号的设备处。在多个设备使用时钟信号时，安装装置应尽量减少连线的长度。位置选定后，根据需要连好电源线、测频线、天线、串口及脉冲连线。
注意：严禁带电拔插各后面板接线。
3.装置的开通调试
装置安装好后，再检查电缆的连接是否正确，确定无误后打开电源开关，此时LCD显示公司名称及电话号码，最后显示未经同步的时间。（如图10所示）
( 2 )前面板说明：一个LCD液晶显示窗口，通过显示切换键翻页显示行页内容，其前面板布置示意图如下图所示
图6、JY-2000B GPS卫星同步时钟前面板示意图
a.显示切换键用于分页显示装置发送的标准时间和周波钟时间等信息。
b.复位键用于人工复位，如时钟出现异常时，按下该键，装置将重新启动程序
（4）后面板说明：其后面板布置示意图如下图所示
专供电力系统使用
JY系列
GPS卫星同步时钟
产
品
手
册
烟台开发区吉友电气有限公司
一：概述
随着我国电力事业的迅猛发展，对整个电力系统自动化的要求也越来越高，为了做到系统内的统一管理和调度，也就对系统内的时间统一提出了更高的要求。
全球定位系统（GPS）主要由GPS卫星、地面监控系统和用户设备组成。其空间卫星由21颗工作卫星和3颗备用卫星组成。工作卫星分布在6个轨道面内，每个轨道有3-4个卫星。轨道平均高度为20200km，卫星运行周期为11小时58分，其空间的配置可以保证在地球的任何时间、地点均至少可以观测到四颗卫星，加之GPS发射机用1.5GHz的载波频率，以载码的形式向地面发射信号，其传播和接收不受天气影响，因此GPS是一种全球性、全天候的连续实时的导航定位系统，其地面监控系统部分由5个监控站、3个注入站和1个主控站组成。用户部分包括GPS接收机、天线、数据处理软件及计算机设备。
二、产品的应用范围
1.为电网自动化设备如远动及微机监控系统、微机故障录波及事件记录等智能设备提供精确的时间。
2.用于发电厂电量调度、电网工频监视、对发电机进行非线性励磁控制等。
3.用于实时同步相量测量，实时同步电能量数据采集。
4.用于故障测距、负荷控制等。
5.用于铁路运输系统、通讯系统等部门。
三、产品的主要功能
RS485 RS485 RS485 RS485 PPM天线开关
图5.3JY-2000A GPS卫星同步时钟后面板示意图之三
4个RS232串行口，4个RS485串行口，16路秒脉冲输出，16路分脉冲输出，所有输出隔离。
a．RS-232/485接口按照RS-232/485标准方式输出，RS232前面丙个接口为主口，后面接口为副口。主口可双向通信，副口只能单向通信，只发信息，不能接收命令。RS485为远传接口，各接口统一输出内容为标准的北京时间、日期、工频、周波钟时间等信息。
RS232 RS232RS485RS485IRIG-BPPSPPM天线保险电源开关
图3.3JY-2000 GPS卫星同步时钟后面板示意图之三
2个RS232串行口，2个RS485串行口，1路秒脉冲输出，1路分脉冲输出，8路IRIG-B或光隔脉冲输出。
a.RS-232/485接口按照RS-232/485标准方式输出，RS232前面两个接口为主口，后面接口为副口。主口可双向通信，副口只能单向通信，只发信息，不能接收命令。RS485为远传接口，各接口统一输出内容为标准的北京时间、日期、工频、周波钟时间等信息。
JY-99A型GPS时钟模块为我公司早期开发并投放市场的产品，其特点为体积小，存放位置方便，性能价格比优越。其基本功能可以实现4个RS232（或422/485任选）串行口输出，1路（或多路）秒脉冲输出。
（五）JY-03A型时钟板卡
JY-03A型GPS时钟板卡其特点为安装简单，直接插入计算机或工控机的PCI/ISA扩展槽内即可，并可同时使用RS232串口通信和总线通信，也可分开使用，互不影响，其价格更低。功能方面除了可以总线通信和一个RS232串行口输出外，还有一路秒脉冲输出。
数据位：8位（数据为压缩BCD码，字符为ASCII码）
起始位：1位
停止位：1位
校验位：无
输出报文格式：
<B>HHMMSSYYYYMMDD<F>FFF1F2F3F4<C>HHMMSS<CR>
其中<B>为起始符，<F>为工频标志，<C>为周波钟标志, <CR>为结束符。以上均为ASCII码。
HHMMSSYYYYMMDD部分分别为北京时间的时、分、秒、年、月、日。
图7.JY-2000B GPS卫星同步时钟后面板示意图
图7.1JY-2000B GPS卫星同步时钟后面板示意图之一
4个RS232串行口，1路秒脉冲输出.1个测频输入接口。
RS232RS232PPS测频输入电源
RS232RS232PPM天线开关
图7.2JY-2000B GPS卫星同步时钟后面板示意图之二
4个RS232串行口，4个RS485串行口，16路秒脉冲输出，16路分脉冲输出，16路IRIG-B输出,所有输出隔离。
+- +-+- +- +-+- +- +-+- +- +-+- +-+- +-+-
RS232RS232 RS232RS232PPS电源
+- +- +- +- +- +- +- +- +- + - +- +- +- +- +- +-
1.可显示和输出精确的北京时间时、分、秒及公历日期年、月、日等。
2.可实现显示和输出电网的工频和周波钟时间，并可根据用户需要输出钟差。
3.可选择输出秒脉冲（PPS）或分钟（PPM）、小时（PPH）等时标同步脉冲信号及高压光耦、IRIG-B格式输出。
4.时钟装置是否与卫星同步用符号标示，未与卫星同步时在LCD视窗
8.脉冲输出为：TTL电平方式，极性为正脉冲，脉宽为500ms。
精度：≤2×10-6S
9.可多路输出硬对时脉冲，最多可达128路
六、工作原理
脉冲信号
RS-232/422/485
IRIG-B
图1.JY-系列GPS卫星同步时钟原理框图
七、串口通讯规约
接口标准：RS232或RS422/RS485
波特率：4800bps（标准）用户可选
我公司的JY系列GPS卫星同步时钟就是采用了当今世界先进的GPS技术，利用了美国GPS接收板，进行二次开发研制的产品，可同步于UTS、GPS、CLONASS系统，它广泛应用于电力、交通、通讯网络同步、数据同步等需要对时、记时、守时的领域。该产品功能强，体积小，使用安装方便，不受地域气候等条件限制，稳定性、可靠性更高。保证时钟时刻在线，全天候提供精确的时间信息。
（1）结构
JY-2000型GPS卫星同步时钟为标准1U机箱，经防磁处理，其外尺寸为447mm宽×44.5mm高×240mm深
