电力铁塔灌注桩施工方案知识交流

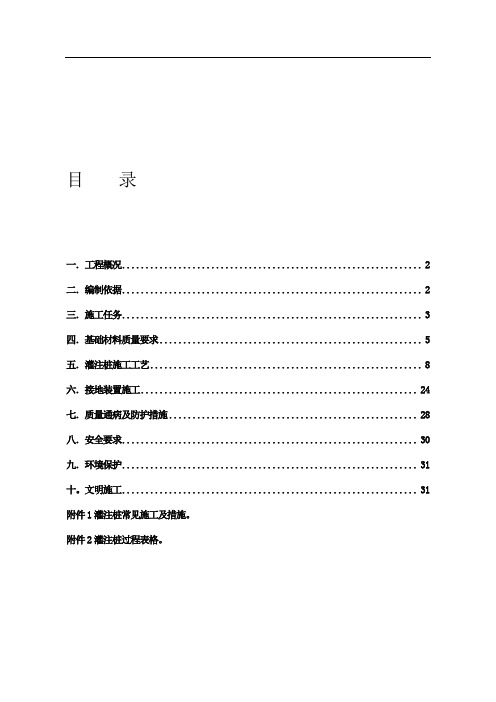

目 录 一．工程概况 ................................................................ 2 二．编制依据 ................................................................ 2 三．施工任务 ................................................................ 3 四．基础材料质量要求 ........................................................ 5 五．灌注桩施工工艺 .......................................................... 8 六．接地装置施工 ........................................................... 24 七．质量通病及防护措施 ..................................................... 28 八．安全要求 ............................................................... 30 九．环境保护 ............................................................... 31 十。文明施工 ............................................................... 31 附件1灌注桩常见施工及措施。 附件2灌注桩过程表格。 一．工程概况 本工程自西乌金山煤矸石电厂220kV构架出线，线路总长173.918公里，全线双回路单导线、双架空接地线架设。 导地线型号：导线型号为LGJ-400/35钢芯铝绞线，每相1根。双架空地线，两根均采用OPGW（24芯）光缆兼作避雷线。 本工程三标段从J22（241号塔）起向东偏南方向架设至J23、J24、J24+1、 J24+2、J25（九连庄南侧），线路继续向东偏南方向跨过查干沐沦河、巴新铁路（建设中）架设至J26，线路右转向南偏东架设至J27（338号塔）。三标段线路全长39786米。 1．本施工段有3基基础为钻孔灌注桩基础，分别为：266#、267#、268#。 具体见下表： 桩号 基础型 形式 桩径×桩长(mm) C25混凝土(m3) 钢材用量(t) 266# GZC1 单桩 1200×15000 69.7 4823.50 267# GZC2 单桩 1200×17200 79.7 5425.05 268# GZC3 单桩 1200×15800 73.3 5036.37 2．地形见下表：

桩位 所处地形 266# 沼泽 267# 河床 268# 河床

二．编制依据 1、《110～500kV架空电力线路施工及验收规范》(GB50233-2005) 2、《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002） 3、《钢结构工程施工质量验收规范》（GB50205-2001） 4、《建筑机械使用安全技术规程》（JGJ33-2001） 5、《输电线路施工机具设计、试验基本要求》（DL/T875-2004） 6、《电力建设安全工作规程》第2部分：架空电力线路（DL 5009·2-2004） 7、《国家电网公司基建质量管理规定》国家电网基建〔2011〕1759号 8、《国家电网公司输变电工程标准工艺》工艺标准库 9、《国家电网公司输变电工程标准工艺》施工工艺示范手册 10、《国家电网公司输变电工程典型施工方法》第一辑 11、《国家电网公司施工项目部标准化工作手册》（220千伏输电线路工程分册） 12、《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量[2010]19号 13、《输变电工程施工质量控制数码照片采集与管理工作要求》（基建质量〔2010〕322号） 14、《输变电工程建设标准强制性条文实施管理规定》（国家电网科[2009]642号）Q/GDW248-2008 15、《国家电网公司基建安全管理规定》国家电网基建[2011]1753号 16、关于利用数码照片资料加强输变电工程安全质量过程控制的通知基建安全〔2007〕25号 17、《国家电网公司输变电工程达标投产考核办法》国家电网基建〔2011〕146号 18、《国家电网公司输变电工程项目管理流动红旗竞赛实施办法》国家电网基建〔2011〕147号 19、《国家电网公司输变电优质工程评选办法》国家电网基建〔2011〕148号 20、《输变电工程安全文明施工标准》（Q/GDW250-2009） 21、施工图纸、合同要求、组织设计等相关资料

三．施工任务 1．根据施工力量及人员状况，施工任务具体安排如下：

施工队 任务划分 施工负责人 控制桩号 基数(基) 施工队 陈正会 266#-268# 3

由于266#、267#、268#三基灌注桩地处查干沐伦河河道走廊内，工程地质情况：为粉质粘土、卵石、砺砂混粘土、有水.目前又正直汛期，在机械设备及

材料进场前需先修筑运输道路以保证施工的顺利进行。为此此方案只限于266#使用。

图一 通过对查干沐沦河周边运输环境及汛期水位的勘察结合以往查干沐伦河往年汛期水位对本工程的266#灌注桩采用修筑1条运输道路和防洪的措施。266#自九连庄方向修筑一条运输道路，长度658米，由于考虑到此两条运输道路需运输大型机械设备，要求修筑的道路有效运输宽度不小于5.5米（桩机轴距为4米），厚度不小于0.6米。底层用毛石铺底，上层用1-3石子覆盖。如遇特殊情况应适当进行灌浆处理。

宽 5.5 米 长658米 基础操作承台为长50米X宽50米 ，厚度不小于1米。在垫基础承台的过程中中心桩应换成长木桩（80cm），并用混凝土护好，相应的校桩应引出操作平台外。 防洪方式在桩塔号外15米的位置修筑长度不小于60米，厚度不小于1米的临时防洪坝，防洪坝用袋子装砂子垒成。在河流侧挖掘排水沟，确保机械设备和人员的安全。

2．为保证总体工期要求，结合本工程实际情况，施工进度安排见下表： 年 2012年

月 7月 8月 9月 旬 下旬 上旬 中旬 下旬 上旬 中旬 下旬 一班 本工程3基灌装桩从7月底开始施工前期准备，预计本桩号完成日期为8月10日（包括原材检验、桩机进场、修路等）。 3．主要机具配置 根据工程的施工安排，2台强夯机反循环钻-8桩机将同时施工，每桩位2台。小件

基础施工现场布置图 长50米 宽50米

防洪墙不小于60米 高2米 17米 泥浆池 工器具根据施工实情况，在现场临时调配。主要机具配置见下表：

名称 数量 名称 数量 桩机（-8） 2台 发电机（150KW） 1台 水泵 4台 电焊机 2台 搅拌机 3台 吊车（16T） 1台

四．基础材料质量要求 砂、石、水泥、钢材等材料须经监理见证，检查或试验合格后方可投入工程中使用。 1．水泥 （1）选厂及品种：必须使用有资质厂家生产的水泥，水泥品种应符合设计要求，水泥标号应满足混凝土强度需要。本工程采用普通硅酸盐P.0 42.5水泥，巴林右旗山水水泥厂出品。 （2）重做检验及抽样检查的规定：有下列情况之一者，必须重做试验，并按试验后的实际标号使用。 1）出厂时间超过3个月； 2）出厂日期3个月内，保管不良，有变质可能者； 3）试样代表性不强者，每200t为抽检批量。 （3）水泥保管及使用 1）水泥保管：水泥应有出厂日期，保管期3个月。不同品种、不同标号、不同批号的水泥应分别堆放，严防受潮变质。 2）水泥使用：由施工队（班）通知材料站运送，码放前应选择较高地形，下铺道木，上铺油毡存放，不应超过12层，上边苫布覆盖，如地势较低应围挖排水沟。不同品种水泥不准混用。 2．钢材 （1）钢材的品种规格应符合设计图纸的规定；其质量应符合该品种钢材的有关标准。 （2）钢材必须有强度标识、颜色标识。 （3）钢材外观质量应符合下列要求： 钢筋混凝土热轧光圆钢筋允许偏差（GB13013—91） 公称直径 直径允许偏差（mm） 不圆度不大于（GB13013－91）（mm） ≤20 ±0.4 0.4 热轧圆钢允许偏差（GB702—86）

公称直径 精度组别 公称直径 不圆度不大于公称直径公差的 允许偏差 1组 2组 3组 5.5～7 ±.20 ±0.3 ±0.4 40 50％ 7～20 ±.25 ±0.35 ±0.4 10～85 70％ 20～30 ±.30 ±0.4 ±0.5 85 75％ 30～50 ±.40 ±0.5 ±0.6 50～80 ±.60 ±0.70 ±0.8 80～110 ±.90 ±1.0 ±1.1 ［注］： ①精度组别应在相应的产品标准或合同中注明，未注明者按第3组精度执行。 ②钢筋混凝土使用光圆钢筋大于20mm者，采用热轧圆钢使用第3组标准。 （4）钢材表面的锈蚀、麻点或划痕等缺陷，其深度不得大于该钢材厚度允许偏差的1/2 。 （5）钢材端边或断口处不应有分层，夹渣等缺陷。 （6）圆钢抽查数量，60t为1抽查批量。 3．地脚螺栓 （1）钢材品种规格应符合设计图纸的规定，其质量应符合该品种钢材有关标准。 （2）地脚螺栓的直径、长度、弯钩的弯曲半径，焊接长度、螺杆丝扣长度均应符合设计图纸，焊接质量良好，螺栓、螺母公差配合合适，无明显松动。 4．砂子 （1）林西县关沟水洗砂厂。 （2）采用标准. 1)本工程采用《普通混凝土用砂质量标准及检验方法》(JGJ52-2006)标准，小于C30级混凝土，含泥量小于3％，泥块含量就小于1％，细度模数为3.0～2.3，表
