【CN209765244U】摄像头及用于网约车监控终端的前置摄像头【专利】

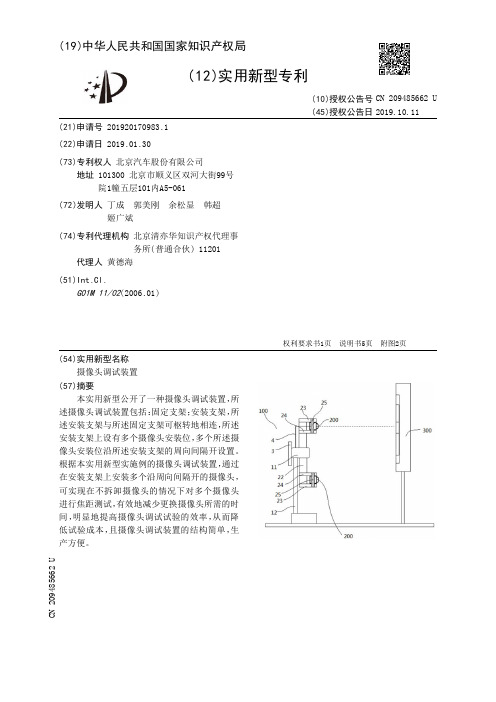

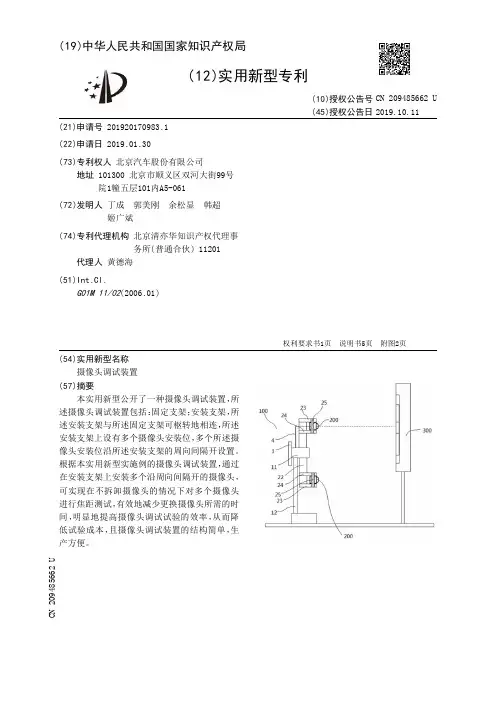

【CN209485662U】摄像头调试装置【专利】
( 12 0983 .1
(22)申请日 2019 .01 .30
(73)专利权人 北京汽车股份有限公司 地址 101300 北京市顺义区双河大街99号 院1幢五层101内A5-061
(72)发明人 丁成 郭美刚 余松显 韩超 姬广斌
述摄像头调试装置包括：固定支架；安装支架，所 述安装支架与所述固定支架可枢转地相连，所述 安装支架上设有多个摄像头安装位，多个所述摄 像头安装位沿所述安装支架的周向间隔开设置。 根据本实用新型实施例的摄像头调试装置，通过 在安装支架上安装多个沿周向间隔开的摄像头， 可实现在不拆卸摄像头的情况下对多个摄像头 进行焦距测试，有效地减少更换摄像头所需的时 间 ，明显地提高摄像头调试试验的效率 ，从而降 低试验成本 ，且摄像头 调试装置的 结构简单 ，生 产方便。
权利要求书1页 说明书5页 附图2页
CN 209485662 U
CN 209485662 U
权 利 要 求 书
1/1 页
1 .一种摄像头调试装置，其特征在于，包括： 固定支架； 安装支架 ，所述安装支架与所述固 定支架可枢转地 相连 ，所述安装支架上设有多个摄 像头安装位，多个所述摄像头安装位沿所述安装支架的周向间隔开设置。 2 .根据权利要求1所述的摄像头调试装置，其特征在于，所述安装支架包括：第一枢转 件 和多个摆臂 ，所述第一枢转件与所述固定支架可枢转地 相连 ，所述摆臂的 一端与所述第 一枢转件相连 ，多个所述摆臂沿所述第一枢转件的 周向间隔开设置 ，所述摆臂的 另一端设 有所述摄像头安装位。 3 .根据权利要求2所述的摄像头调试装置，其特征在于，所述安装支架还包括：底板和 滑板，所述底板与所述摆臂的所述另一端相连，所述滑板与所述摆臂滑动配合，所述底板与 所述滑板共同限定出所述摄像头安装位。 4 .根据权利要求3所述的摄像头调试装置，其特征在于，所述摆臂具有沿长度方向延伸 的滑轨，所述滑板设有滑轮，所述滑轮与所述滑轨滑动配合。 5 .根据权利要求3所述的摄像头调试装置，其特征在于，所述安装支架还包括：固定胶 圈，所述固定胶圈套设于所述底板、所述滑板外。 6 .根据权利要求2所述的摄像头调试装置，其特征在于，所述摆臂包括四个，且四个所 述摆臂沿所述第一枢转件的周向均匀间隔开设置以与所述第一枢转件形成十字形。 7 .根据权利要求2所述的摄像头调试装置，其特征在于，所述固定支架包括：连接轴，所 述第一枢转件包括套筒，所述套筒套设于所述连接轴外。 8 .根据权利要求7所述的摄像头调试装置，其特征在于，所述套筒与所述连接轴之间设 有锁止结构。 9 .根据权利要求8所述的摄像头调试装置，其特征在于，所述锁止结构包括：波珠螺丝， 所述连接轴具有安装孔，所述波珠螺丝安装于所述安装孔，所述套筒具有锁止槽，所述锁止 槽适于与所述安装孔对准。 10 .根据权利要求1-9中任一项所述的摄像头调试装置，其特征在于，还包括：显示屏， 所述显示屏安装于所述固定支架，所述显示屏与所述摄像头通过数据线相连。

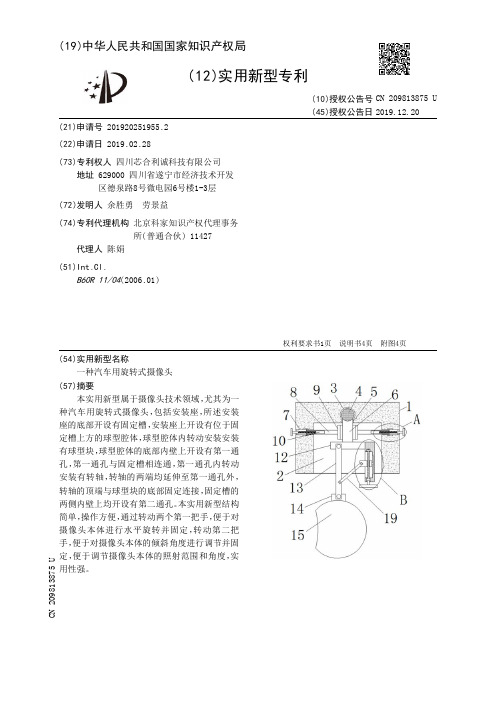

【CN209813875U】一种汽车用旋转式摄像头【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920251955.2(22)申请日 2019.02.28(73)专利权人 四川芯合利诚科技有限公司地址 629000 四川省遂宁市经济技术开发区德泉路8号微电园6号楼1-3层(72)发明人 余胜勇 劳景益 (74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.B60R 11/04(2006.01)(54)实用新型名称一种汽车用旋转式摄像头(57)摘要本实用新型属于摄像头技术领域，尤其为一种汽车用旋转式摄像头，包括安装座，所述安装座的底部开设有固定槽，安装座上开设有位于固定槽上方的球型腔体，球型腔体内转动安装安装有球型块，球型腔体的底部内壁上开设有第一通孔，第一通孔与固定槽相连通，第一通孔内转动安装有转轴，转轴的两端均延伸至第一通孔外，转轴的顶端与球型块的底部固定连接，固定槽的两侧内壁上均开设有第二通孔。
本实用新型结构简单，操作方便，通过转动两个第一把手，便于对摄像头本体进行水平旋转并固定，转动第二把手，便于对摄像头本体的倾斜角度进行调节并固定，便于调节摄像头本体的照射范围和角度，实用性强。
权利要求书1页 说明书4页 附图4页CN 209813875 U 2019.12.20C N 209813875U权 利 要 求 书1/1页CN 209813875 U1.一种汽车用旋转式摄像头，包括安装座(1)，其特征在于：所述安装座(1)的底部开设有固定槽(2)，安装座(1)上开设有位于固定槽(2)上方的球型腔体(3)，球型腔体(3)内转动安装安装有球型块(4)，球型腔体(3)的底部内壁上开设有第一通孔(5)，第一通孔(5)与固定槽(2)相连通，第一通孔(5)内转动安装有转轴(6)，转轴(6)的两端均延伸至第一通孔(5)外，转轴(6)的顶端与球型块(4)的底部固定连接，固定槽(2)的两侧内壁上均开设有第二通孔(7)，两个第二通孔(7)内均滑动安装有定位杆(8)，两个定位杆(8)相互靠近的一端分别延伸至两个第二通孔(7)外，两个定位杆(8)相互靠近的一端均固定安装有弧形夹板(9)，两个弧形夹板(9)相互靠近的一侧分别与转轴(6)的两侧相接触，两个定位杆(8)相互远离的一端均开设有螺纹槽(10)，螺纹槽(10)内螺纹安装有第一螺纹杆(11)，两个第一螺纹杆(11)相互远离的一端分别延伸至两个第二通孔(7)外，转轴(6)的底端固定安装有横杆(12)，横杆(12)的底部铰接有第一连接杆(13)，第一连接杆(13)的底端铰接有连接座(14)，连接座(14)的底部固定安装有摄像头本体(15)，横杆(12)的一侧固定安装有竖杆(16)，竖杆(16)靠近第一连接杆(13)的一侧开设有滑槽(17)，滑槽(17)内滑动安装有滑块(18)，滑块(18)的一侧延伸至滑槽(17)外并铰接有第二连接杆(19)，第二连接杆(19)远离滑块(18)的一端铰接在第一连接杆(13)的一侧，滑块(18)的顶部开设有位于滑槽(17)内的螺纹孔(20)，螺纹孔(20)内螺纹安装有第二螺纹杆(21)，第二螺纹杆(21)的两端均延伸至螺纹孔(20)外，滑槽(17)的底部内壁上开设有第三通孔(22)，且第二螺纹杆(21)的底端贯穿第三通孔(22)。

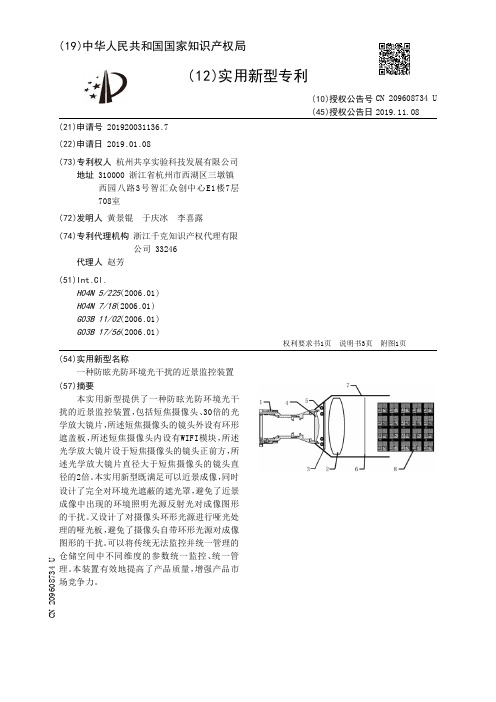

【CN209608734U】一种防眩光防环境光干扰的近景监控装置【专利】
6 .根据权利要求5所述的一种防眩光防环境光干扰的近景监控装置，其特征在于，所述 遮光罩为喇叭形。
7 .根据权利要求1所述的一种防眩光防环境光干扰的近景监控装置，其特征在于，所述 光学放大镜片设有防眩光镀薄膜。
背景技术 [0002] 社会生产产品的种类随着生产力发展而日益增多，不同生产产品存储环境要求也 存在极大差 别。因此 ，不同 仓库、实验室 、档案室 及危化品 存储仓库的 环境通常对温 度、湿 度、洁净度等指标进行监控，社会上已经存在大量建成仓库并配备已经成熟使用的监控设 备。但是这些监控设备存在数量众多的非联网设备 ，如独立监控温度、湿度的温湿度计 ，独 立工作的超低温冰箱等装备。将这些设备进行联网控制，进行远程监控是社会发展的必然 趋势 ，但是由 于监控种类繁多 ，改造难度大、成本高 ，所以尚 存在大量无法远程监控的 仓储 空间。 [0003] 因此，发明一种能够通用、廉价并且对传统仓储空间改造难度低的监控设备，并且 监控设备可以进行统一管理，统一数据分析具有重要意义。
(74)专利代理机构 浙江千克知识产权代理有限 公司 33246
代理人 赵芳
(51)Int .Cl . H04N 5/225(2006 .01) H04N 7/18(2006 .01) G03B 11/02(2006 .01) G03B 17/56(2006 .01)
( 54 )实用新型名称 一种防眩光防环境光干扰的近景监控装置
8 .根据权利要求7所述的一种防眩光防环境光干扰的近景监控装置，其特征在于，所述 短焦摄像头的镜头前设有遮光罩，防眩光镀薄膜固定设于遮光罩内。
【CN209842093U】一种摄像装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920615569.7(22)申请日 2019.04.29(73)专利权人 北京感瞰科技有限公司地址 100084 北京市海淀区成府路45号中关村智造大街A座四层401(72)发明人 邓立保 (74)专利代理机构 北京三聚阳光知识产权代理有限公司 11250代理人 马永芬(51)Int.Cl.G01V 8/10(2006.01)(54)实用新型名称一种摄像装置(57)摘要本实用新型提供了一种摄像装置，包括镜头组件，用于采集图像信号；音频采集部件，用于采集第一声音信号；音频播放部件，用于播放第二声音信号；人体探测部件，用于基于人体感应信号产生报警信号；控制电路，当接收到报警信号时触发音频采集部件和音频播放部件启动；传输部件，用于传输图像信号、第一声音信号和第二声音信号。
本实用新型的摄像装置，人体探测部件基于人体感应信号产生报警信号，控制电路当接收到报警信号时触发音频采集部件和音频播放部件启动，当摄像装置需要启动电话呼叫功能时，可以主动进行电话呼叫，使摄像装置可以适用于需要主动启动电话呼叫的场景。
权利要求书1页 说明书4页 附图1页CN 209842093 U 2019.12.24C N 209842093U权 利 要 求 书1/1页CN 209842093 U1.一种摄像装置，其特征在于，包括：镜头组件，用于采集图像信号；音频采集部件(30)，用于采集第一声音信号；音频播放部件(40)，用于播放第二声音信号；人体探测部件(20)，用于基于人体感应信号产生报警信号；控制电路(10)，当接收到所述报警信号时触发所述音频采集部件(30)和所述音频播放部件(40)启动；传输部件(50)，用于传输所述图像信号、所述第一声音信号和所述第二声音信号。
2.根据权利要求1所述的摄像装置，其特征在于，所述镜头组件包括镜头(70)和光学传感器(60)，所述光学传感器(60)的一端与所述镜头(70)连接，另一端与所述控制电路(10)的第一端相连；所述控制电路(10)的第二端、第三端、第四端和第五端分别与所述人体探测部件(20)、所述传输部件(50)、所述音频采集部件(30)和所述音频播放部件(40)连接。
【CN209218217U】一种交通监控装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920296099.2(22)申请日 2019.03.08(73)专利权人 南京林业大学地址 210037 江苏省南京市龙蟠路159号(72)发明人 朱梦悦 吕伟健 马健霄 陆涛 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 王清义(51)Int.Cl.H04N 5/225(2006.01)H04N 7/18(2006.01)G03B 17/56(2006.01)G03B 17/55(2006.01)(54)实用新型名称一种交通监控装置(57)摘要本实用新型涉及监控装置技术领域，尤其为一种交通监控装置，包括底座，所述底座的顶端设置有支撑柱，所述支撑柱与底座焊接固定，所述支撑柱的一侧设置有横槽架，所述横槽架的内侧设置有滑动车，所述滑动车的底端设置有摄像头上盖，所述摄像头上盖的底端安装有摄像头玻璃罩，所述摄像头上盖的内侧设置有摄像头主体，本实用新型设置了镜头和隔热板，设置的摄像头主体上安装有采用不同焦距的镜头，且镜头呈环形阵列分布在摄像头主体上，从而具有监测范围广，拍摄范围远的优点，更适用于道路交通的拥堵事件监测，同时设置的隔热板配合导气管，使得装置整体具有更好的隔热防晒及通风散热性能，利于摄像头主体在高温环境下正常运行。
权利要求书1页 说明书4页 附图5页CN 209218217 U 2019.08.06C N 209218217U权 利 要 求 书1/1页CN 209218217 U1.一种交通监控装置，包括底座（1），所述底座（1）的顶端设置有支撑柱（2），其特征在于：所述支撑柱（2）与底座（1）焊接固定，所述支撑柱（2）的一侧设置有横槽架（8），所述横槽架（8）的内侧设置有滑动车（12），所述滑动车（12）的底端设置有摄像头上盖（9），所述摄像头上盖（9）的底端安装有摄像头玻璃罩（10），所述摄像头上盖（9）的内侧设置有摄像头主体（17），所述摄像头主体（17）上安装有若干个不同焦距的镜头（18），且若干个镜头（18）呈环形阵列分布在摄像头主体（17）上，所述支撑柱（2）远离横槽架（8）的一侧设置有配电柜（6），所述配电柜（6）的内部设置有控制器（4），所述控制器（4）的上方设置有无线收发器（5），所述摄像头主体（17）和无线收发器（5）均与控制器（4）电性连接，所述控制器（4）与外部电源电性连接，所述滑动车（12）的上方共设置有两个皮带轮（20），两个所述皮带轮（20）均通过转轴与横槽架（8）转动连接，且其中一个皮带轮（20）的一侧设置有电机（22），所述电机（22）与控制器（4）电性连接。
【CN209725769U】一种社区管理监控装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920270318.X(22)申请日 2019.03.04(73)专利权人 华北水利水电大学地址 450000 河南省郑州市金水区北环路36号(72)发明人 杨蕾 (74)专利代理机构 北京华仲龙腾专利代理事务所(普通合伙) 11548代理人 李静(51)Int.Cl.F16M 13/02(2006.01)F16M 11/04(2006.01)H04N 5/225(2006.01)(54)实用新型名称一种社区管理监控装置(57)摘要本实用新型公开了一种社区管理监控装置，包括固定板面、滑块、伸缩组件、摄像头、按钮、安装孔、压缩弹簧、顶杆、环形槽、复位弹簧、限位板和滑槽，所述固定板面底部开设有滑槽，本实用新型结构科学合理，使用安全方便，将固定板面固定在需要安装面上，通过滑块和滑槽配合连接对摄像头进行安装，同时，压缩弹簧通过弹力将滚珠顶出使滚珠与定位孔重合，从而使滑块与滑槽之间进行固定，当对滑块进行拆卸时，通过按压按钮使顶杆移动，顶杆将滚珠从定位孔中顶出，从而便于将滑块取出，从而便于对摄像头进行安装和拆卸，安装完成后，通过调节移动柱调节摄像头位置，调节至合适位置后通过紧固紧固螺栓对移动柱进行固定。
权利要求书1页 说明书3页 附图2页CN 209725769 U 2019.12.03C N 209725769U权 利 要 求 书1/1页CN 209725769 U1.一种社区管理监控装置，其特征在于，包括固定板面（1）、滑块（2）、伸缩组件（3）、摄像头（4）、按钮（5）、安装孔（6）、压缩弹簧（7）、滚珠（8）、定位孔（9）、通孔（10）、顶杆（11）、环形槽（12）、复位弹簧（13）、限位板（14）和滑槽（15），所述固定板面（1）底部开设有滑槽（15），所述滑槽（15）内部设置有滑块（2），所述滑块（2）底端板面中心处固定安装有伸缩组件（3），所述伸缩组件（3）底端板面固定安装有摄像头（4），所述滑块（2）两侧板面中心处均开设有安装孔（6），两所述安装孔（6）内壁端均固定安装有压缩弹簧（7），两所述压缩弹簧（7）另一端固定安装有滚珠（8），所述滑槽（15）内壁两侧与滚珠（8）对应处均开设有定位孔（9），所述固定板面（1）两侧板面均开设有通孔（10），且通孔（10）与定位孔（9）位于同一轴线，两所述通孔（10）内部均设置有顶杆（11），两所述顶杆（11）裸露于固定板面（1）外侧端固定安装有按钮（5），两所述通孔（10）中部四周均向固定板面（1）内凹形成环形槽（12），两所述环形槽（12）内部靠近按钮（5）端设置有限位板（14），两所述环形槽（12）内部均设置有复位弹簧（13），且复位弹簧（13）一端抵顶限位板（14），且复位弹簧（13）另一端抵顶环形槽（12）内壁，所述顶杆（11）贯穿复位弹簧（13）和限位板（14），且顶杆（11）与限位板（14）固定连接。
【CN209149380U】一种行车记录仪【专利】
2 .根据权利要求1所述的一种行车记录仪，其特征在于，所述转轴和装配架之间设有调 节螺栓 ，调节螺栓的 首端设在其中一个装配架的 一 侧 ，调节螺栓的 末端穿过转 轴的中 心和 两个装配架与转轴中心相对应的位置设在另一个装配架的一侧，通过调节调节螺栓的松紧 来调节装配架的转动。
3 .根据权利要求1所述的一种行车记录仪，其特征在于，所述第二凹槽其中一侧的外壁 上设有螺丝 ，螺丝穿过第二凹槽的 侧壁顶在滑槽上 ，通过 调节螺丝的 松紧来 调节第二凹槽 的固定位置。
权利要求书1页 说明书2页 附图1页
CN 209149380 U
CN 209149380 U
权 利 要 求 书
1/1 页
1 .一种行车记录仪，包括固定装置和本体，其特征在于，所述固定装置包括固定柱和转 轴，所述转轴横向设在固定柱的顶端中心，所述转轴的两端分别设有装配架，装配架与转轴 转动配合，且装配架上设有装配板；
3
CN 209149380 U
说 明 书
2/2 页
附图说明 [0013] 为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例 或现有技术描述中所需要使 用的附图 作简单地介绍 ，显而易见地 ，下面描述中的附图 仅仅 是本实 用新型的 一些实施例 ，对于本领域普通技术人 员来讲 ，在不付出 创造性劳 动性的 前 提下，还可以根据这些附图获得其他的附图。 [0014] 图1是本实用新型的一种行车记录仪的结构示意图； [0015] 图2是本实用新型中一种行车记录仪的滑块的结构示意图。 [0016] 图中：1、固定柱，2、转轴，3、装配架，4、装配板，5、主机，6、摄像头，7、第一凹槽，8、 第二凹槽，9、滑槽，10滑块，11、调节螺栓，12、螺丝。
【CN209419707U】可升降式的摄像头模组【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920456904.3(22)申请日 2019.04.08(73)专利权人 深圳市裕佳康精密科技有限公司地址 518000 广东省深圳市宝安区沙井街道东江环保工业城B栋5楼502(72)发明人 邹志刚 廖红巽 (74)专利代理机构 深圳市金笔知识产权代理事务所(特殊普通合伙) 44297代理人 胡清方 彭友华(51)Int.Cl.H04N 5/225(2006.01)F16M 11/04(2006.01)F16M 11/18(2006.01)(54)实用新型名称可升降式的摄像头模组(57)摘要一种可升降式的摄像头模组，包括底座、带有反射镜面的可升降式的盖子、摄像头和用于驱动盖子往复运动的所述驱动机构；所述盖子、摄像头和驱动机构均设置在所述底座上；所述反射镜面与摄像头的镜头呈预定角度设置，所述摄像头的镜头朝向所述反射镜面，当反射镜面随同盖子被驱动远离所述镜头，物像通过所述反射镜面反射到摄像头，从而实现拍摄物像。
本实用新型可从便携式电子产品侧面成像，具有易于安装，且安装精度高的优点。
权利要求书1页 说明书3页 附图4页CN 209419707 U 2019.09.20C N 209419707U权 利 要 求 书1/1页CN 209419707 U1.一种可升降式的摄像头模组，其特征在于：包括底座（1）、带有反射镜面（21）的可升降式的盖子（2）、摄像头（3）和用于驱动盖子（2）往复运动的驱动机构（4）；所述盖子（2）、摄像头（3）和驱动机构（4）均设置在所述底座（1）上；所述反射镜面（21）与摄像头（3）的镜头（31）呈预定角度设置，所述摄像头（3）的镜头（31）朝向所述反射镜面（21），当反射镜面（21）随同盖子（2）被驱动远离所述镜头（31），物像通过所述反射镜面（21）反射到摄像头（3），从而实现拍摄物像。
【CN209725700U】一种便携式防震AI摄像头【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920522235.5(22)申请日 2019.04.17(73)专利权人 四川盛通智联网络科技有限公司地址 610000 四川省成都市高新区天府三街69号1栋24层2409号(72)发明人 叶艺文 陈北南 (74)专利代理机构 成都君合集专利代理事务所(普通合伙) 51228代理人 张鸣洁(51)Int.Cl.F16M 11/12(2006.01)F16M 11/18(2006.01)F16M 13/02(2006.01)F16F 6/00(2006.01)G03B 17/56(2006.01)(54)实用新型名称一种便携式防震AI摄像头(57)摘要本实用新型公开了一种便携式防震AI摄像头，包括转动安装在卡座1顶部的转动云台，卡座上安装有驱动转动云台转动的第一转动装置；转动云台的顶部的两侧平行设置有安装支架，两侧的安装支架之间转动安装有外环安装架，安装支架上还设置有驱动外环安装架转动的第二转动装置；外环安装架的内部同心设置有内环安装架，内环安装架与外环安装架之间沿周向设置有若干磁力弹簧减振组件；内环安装架上卡装有AI摄像头；卡座的底部设置有便携卡接部；本实用新型具有摄像头拍摄视野灵活可调、有效减振、保证摄像头平稳、摄像头安装便捷、摄像头便于携带的有益效果。
权利要求书1页 说明书6页 附图5页CN 209725700 U 2019.12.03C N 209725700U权 利 要 求 书1/1页CN 209725700 U1.一种便携式防震AI摄像头，包括转动安装在卡座（1）顶部的转动云台（2），其特征在于，所述卡座（1）上安装有驱动转动云台（2）转动的第一转动装置（01）；所述转动云台（2）的顶部的两侧平行设置有安装支架（3），两侧的安装支架（3）之间转动安装有外环安装架（4），所述安装支架（3）上还设置有驱动外环安装架（4）转动的第二转动装置（02）；所述外环安装架（4）的内部同心设置有内环安装架（5），所述内环安装架（5）与外环安装架（4）之间沿周向设置有若干磁力弹簧减振组件（6）；所述内环安装架（5）上卡装有AI摄像头（7）；所述卡座（1）的底部设置有便携卡接部（8）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920594176.2
(22)申请日 2019.04.27
(73)专利权人 豪德天沐（深圳）科技有限公司
地址 518000 广东省深圳市龙岗区坂田街
道贝尔路坂田高新技术工业园黄金山
综合楼8楼微谷C座831
(72)发明人 易顺文
(74)专利代理机构 深圳市中知专利商标代理有
限公司 44101
代理人 顾楠楠
(51)Int.Cl.
G03B 17/12(2006.01)
H04N 5/225(2006.01)
(54)实用新型名称
摄像头及用于网约车监控终端的前置摄像
头
(57)摘要
本实用新型公开了一种摄像头，包括图像传
感器，所述图像传感器的前端设有镜头模块，所
述镜头模块包括：第一透镜，第一透镜的物方表
面为平面且镜方表面上设有凹面；第二透镜，第
二透镜的物方表面和镜方表面均为凸面；第三透
镜，第三透镜的物方表面和镜方表面均为凸面；
第四透镜，第四透镜的物方表面上设有凹面，第
四透镜的镜方表面为凸面且具有位于第四透镜
的像方表面上的一个或更多个拐点。
本实用新型
还公开了一种用于网约车监控终端的前置摄像
头。
与现有技术相比，通过设置四个透镜的镜头
模组，将靠近图像传感器的两个透镜相互叠合使
得提高了摄像头的视场角的同时满足结构紧凑
的问题，
而且成像也达到了高清标准。
权利要求书1页 说明书4页 附图2页CN 209765244 U 2019.12.10
C N 209765244
U
权 利 要 求 书1/1页CN 209765244 U
1.一种摄像头，包括图像传感器(1)，其特征在于：所述图像传感器(1)的前端设有镜头模块，所述镜头模块包括：
第一透镜(2)，第一透镜(2)的物方表面为平面且镜方表面上设有凹面；
第二透镜(3)，第二透镜(3)的物方表面和镜方表面均为凸面；
第三透镜(4)，第三透镜(4)的物方表面和镜方表面均为凸面；
第四透镜(5)，第四透镜(5)的物方表面上设有凹面，第四透镜(5)的镜方表面为凸面且具有位于第四透镜(5)的像方表面上的一个或更多个拐点；
其中，从镜头模块的物方朝向镜头模块的像方按照从第一透镜至第四透镜顺序依次地进行设置，所述第三透镜(4)的镜方表面置于第四透镜(5)的物方表面上的凹面中。
2.根据权利要求1所述的摄像头，其特征在于：所述第一透镜(2)和第二透镜（3）之间设有光阑(6)。
3.根据权利要求1所述的摄像头，其特征在于：所述第一透镜(2)的直径大于第二透镜至第四透镜的直径，且第一透镜(2)的镜方表面上的凹面设于第一透镜(2)的镜方表面中心，在第一透镜(2)的镜方表面上且位于第一透镜(2)的镜方表面上的凹面四周形成第一平面部(21)。
4.根据权利要求1所述的摄像头，其特征在于：所述第一透镜(2)的镜方表面上的凹面中心与第二透镜(3)的物方表面中心之间设有第一距离(7)，第二透镜(3)的镜方表面中心和第三透镜(4)的物方表面中心之间设有第二距离(8)，第四透镜(5)的镜方表面中心与图像传感器(1)之间设有第三距离(9)。
5.根据权利要求4所述的摄像头，其特征在于：所述第三透镜(4)的镜方表面的凸面的曲率半径与第四透镜(5)的物方表面上的凹面的曲率半径相等，以使第三透镜(4)的镜方表面与第四透镜(5)的物方表面上的凹面完全贴合。
6.根据权利要求4所述的摄像头，其特征在于：所述第一距离(7)为3.215mm～3.265mm。
7.根据权利要求4所述的摄像头，其特征在于：所述第二距离(8)为0.515mm～0.545mm。
8.根据权利要求4所述的摄像头，其特征在于：所述第三距离(9)为5.698mm～5.898mm。
9.根据权利要求2所述的摄像头，其特征在于：所述第一透镜(2)的镜方表面上的凹面中心到光阑(6)的距离为3.03mm。
10.一种用于网约车监控终端的前置摄像头，其特征在于：包括如权利要求1-9任意一项所述的摄像头。
2。
