真空泵的安全使用方法说明书
真空泵的安全使用方法说明书
一、前言
真空泵是一种常用的设备，在许多领域如化工、实验室、生物医药
等都有广泛的应用。
为了确保使用真空泵时的安全性，减少潜在的风
险和危害，本说明书将详细介绍真空泵的安全使用方法。
二、真空泵的基本知识
1. 真空泵的定义：真空泵是一种用于抽取容器内气体，使其达到较
高真空度的设备。
2. 真空度：真空泵所能达到的低压状态，用单位面积上的力来表示。
3. 真空泵的类型：干式真空泵、涡旋真空泵、螺杆真空泵等。
三、真空泵的安全使用方法
1. 安全操作
a. 阅读使用说明书：在操作真空泵之前，务必认真阅读并了解真
空泵的使用说明书，包括安全警示和预防措施。
b. 空载运行：在通电前，确保真空泵处于无负荷状态，未连接到
容器或系统。
在确认一切正常后再连接。
c. 避免过载：根据真空泵的额定参数使用，避免过载工作，以免
损坏设备或危及人身安全。
d. 安全接地：将真空泵正确接地，确保电源安全稳定，防止触电
事故的发生。
e. 定期维护：定期对真空泵进行检查和维护，确保其正常运行，
并及时更换损坏的零件。
2. 真空泵的安全防护
a. 使用阀门：在真空泵入口和出口处安装适当的阀门，以防止介
质的逆流和其他意外情况的发生。
b. 安全泄压装置：在真空泵系统中设置安全泄压装置，以防止压
力超过设定范围，造成设备损坏或爆炸。
c. 使用保护罩：对于部分暴露的旋转部件，应使用合适的保护罩，避免直接接触造成伤害。
d. 使用个人防护装备：在操作真空泵时，应佩戴适当的个人防护
装备，如手套、护目镜等，以降低意外伤害的发生。
3. 真空泵的存储和运输
a. 存储环境：将真空泵存放在清洁、干燥、通风良好的环境中，
避免灰尘、湿气等对设备的损坏。
b. 防止震动：在运输或搬运真空泵时，应防止严重的震动，避免
设备受损和漏油。
c. 使用包装：对于经常需要搬动和运输的真空泵，应使用适当的
包装材料进行保护，防止碰撞和损坏。
四、紧急情况的处理
1. 漏油泄漏：如发现真空泵有油液泄漏现象，应立即切断电源，并使用防静电和防腐蚀工具进行处理。
2. 设备故障：如果在操作过程中出现设备故障，应立即停止使用，并请有关技术人员进行维修和处理。
3. 火灾事故：在火灾发生时，应立即关闭电源并使用消防器材进行灭火，切勿用水进行扑救。
五、总结
本说明书详细介绍了真空泵的安全使用方法，包括安全操作、安全防护、存储运输和紧急情况处理等方面。
希望用户能够认真阅读并按照说明书的要求正确使用真空泵，确保操作过程中的安全性和设备的正常运行。
如有任何疑问或需要进一步的帮助，请随时咨询相关专业人士。
螺杆真空泵的操作使用说明
螺杆真空泵的操作使用说明一、设备概述二、设备准备1.确保设备安装水平稳固，并且与电源连接牢固可靠。
2.检查设备的密封性能，确保进气口和排气口无泄漏。
3.清理设备周围的杂物，保持设备通风良好。
4.检查电气设备，确保电机运行正常。
三、操作步骤1.打开设备电源，启动电机。
确认电机转速正常后，进入下一步。
2.打开泵腔和进气口之间的阀门，允许气体进入泵腔。
3.调节进气口的阀门，使气体能够适量进入泵腔，同时确保压力不超过设备规定的最大工作压力。
4.观察泵腔内的压力表指针，如果压力过高，应适当调节进气口的阀门，降低泵腔内的压力。
5.当抽取的气体进入泵腔后，通过泵腔两个螺杆的旋转运动，将气体往排气口方向推送，实现气体的抽取。
6.检查泵腔两个螺杆的运转情况，确保它们没有异常或卡住。
7.监测泵腔和排气口的温度，确保设备运行时不会过热。
8.维持设备的稳定运行，直到达到所需的真空度。
9.停止设备运行之前，先关闭泵腔和进气口之间的阀门，再关闭电源，确保设备停机后不会继续有气体进入泵腔。
10.每次使用结束后，应对设备进行清洁和维护，确保设备的工作效率和使用寿命。
四、安全注意事项1.在操作设备之前，必须对设备的使用和维护进行充分了解。
2.在设备运行时，不要将手指或其他物体放入泵腔内部。
3.不要操作设备时戴手套，以免手套卷入设备内部。
4.长时间运行设备时，应定期检查设备的温度和噪音情况，防止设备过热和损坏。
5.设备运行时应避免严重震动和碰撞，以免损坏设备。
6.定期检查泵腔和进气口之间的阀门，并保持其灵活可靠。
7.不要超过设备规定的最大工作压力，否则会导致设备损坏或危险情况发生。
8.长时间不使用设备时，应关闭电源，切断设备与电源的连接。
总结：螺杆真空泵是一种重要的真空设备，正确操作和维护对于设备的长期稳定运行非常重要。
准备工作、操作步骤和安全注意事项都是保证设备正常运行的关键。
使用者必须根据设备的实际情况和设备制造商的指引，正确操作并定期进行维护保养。
ZJ-ZJP型罗茨真空泵说明书
JIANG YIN TIANTIAN V ACUUM EQUIPMENT.CO.,LTD.ZJ型 ZJP 型罗茨真空泵安装使用维护手册中华人民共和国江阴天田真空设备制造有限公司地址：中国江阴云亭工业区B区松文头路19号邮编：214422电话: 86-0510-*******销售直线：86-0510-*******传真: 86-0510-*******目录A.安全警告-------------------------------------------------------------------------3B.概述----------------------------------------------------------------------------4C.主要技术参数------------------------------------------------------------------ 6D.安装说明-------------------------------------------------------------------------7E.使用说明-------------------------------------------------------------------------8F.维护检查及产品维修--------------------------------------------------------- 9G.故障原因与消除方法----------------------------------------------------------17H.易损件表-------------------------------------------------------------------------15-------------------------------------------------------- 16A.安全警告1.本产品不能单独使用，必须在配备由本公司专业技术人员推荐的前级真空泵的前提下才可投入使用。

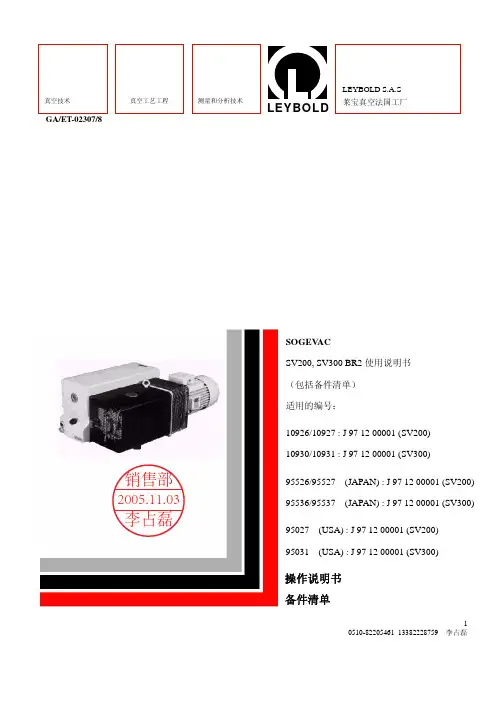

莱宝真空泵SV200,300中文说明书
p.7
1.3.2
技术数据
p.7
1.3.3
USA 型号
p.8
1.4
接头
p.10
1.5
附件
p.11
1.6
SV+WAU 直联组合
p.11
1.7
备件
p.12
1.8
润滑油
1.9
管理与存放
p.12
2
使用
p.13
2.1
安装
p.13
2.2
连接到系统上
p.14
2.2.1
吸入口侧
p.14
2.2.2
排气口侧
p.15
2.3
95526/95527 – (JAPAN) : J 97 12 00001 (SV200) 95536/95537 – (JAPAN) : J 97 12 00001 (SV300)
95027 – (USA) : J 97 12 00001 (SV200) 95031 – (USA) : J 97 12 00001 (SV300)
保护类型
额定转速
重量（充油状态）
油量（min 最小/max 最大）
进气口
SV200
m3.h-1 m3.h-1 mbar
50Hz 180
170 <8.10-2
mbar <0.7
mbar 40 kg.h-1 5.7
mbar 50 kg.h-1 5.7
dB(A) 69 mbar.l.s-1<1.10-3
V
1.2 标准规格 处于备用状态的泵，电机随泵一起提供。随泵一起提供的还有 GS77 或等同的油已注入泵内。 连接口由塑料保护盖封住。在启动泵之前要去除这些塑料保护盖。
真空泵说明书
使用真空泵的方法和注意事项：首先打开包装，将泵体与电机之间的联轴器尽量朝箭头方向旋转；再其次，打开真空泵油箱上的注油塞，将真空泵油倒入泵内。
油位应在机油指示器可见部分的一半到三分之二之间。
如果机油油位过高，会发生燃油喷射。
如果油位过低，会影响真空度，温度升高，噪音增大，影响泵的性能。
1号真空泵油可用作泵油；第三，打开进排气口的黑色橡胶盖，从进气口加入少量（小勺）的真空泵油，以便于启动，连接真空泵和真空系统（真空泵的进气口必须低于仪器的出气口被抽气时），仪表与真空泵连接的管道不宜过长，且连接管的直径不应小于真空泵进气口的内径会影响抽气速度，但必须小于进气口的外径，否则会影响密封程度。
泵送量不能太大，一般会选择泵速在秒15-20倍。
在活动接头中，最好涂上真空润滑脂，以增强其密封性。
进口真空泵油的性能要求：1，高温下饱和蒸汽压要低，易挥发成份要少。
2，最低水含量和吸水性。
3，要有一定粘度，且随温度变化小（粘度温升曲线平滑）。
4，润滑性能好，机械应力下具有良好的抗裂解性。
5，抗腐蚀、抗氧化、化学性能稳定。
对大部分应用，莱宝真空泵使用进口真空泵油矿物质基油品，具有适宜的化学稳定性和热稳定性，耐水解，与密封材料的相容性很好。
针对一些特殊应用，标准油品的某些弱点表现为：1、高温时的稳定性较差。
2、化学反应（酸、碱、卤素）的惰性较差。
3、遇到强氧化剂时（氧气）的惰性较差。
4、对非极性物质（蜡、油脂）的溶解性较差。
5、对极性物质（低聚物、树脂、分解产物、特别是结晶物）和聚合物的溶解性较差。
因此在特殊应用中，可以使用一些泵适用的特殊润滑品做工作液，或者在泵油中调入添加剂以增强某方面的性能表现。
但须注意，添加剂可能会使进口真空泵油的表现达不到期望值，如真空度差，甚至与抽排气体发生反应。
因此使用如果未经审验的油品，可能造成换油频繁，真空性能降低，油反应产生沉淀，甚至损坏泵。
进口真空泵油的选择、使用、更换及储存1，及时换油：经过一段时期的使用，泵油的性质会发生变化。
真空泵的正确使用方法
真空泵的正确使用方法
正确使用真空泵的方法如下：
1. 选择适合的真空泵：根据实际需要选择合适的真空泵，例如旋片泵、滑瓣泵、往复式泵等。
2. 安装真空泵：将真空泵安装在合适的位置，确保泵的稳定固定，并且与被抽空容器或系统连接。
3. 检查连接管路：确保连接管路紧密，无泄漏，必要时使用密封胶或垫片进行密封。
4. 打开真空泵：将电源接通，按下启动按钮或拧动开关将真空泵启动。
5. 稳定抽空：当真空泵工作后，观察真空度表或真空计的读数，慢慢减压直到达到所需的真空度。
如果需要更高的真空度，可以采取增加泵速、更换泵型或增加抽真空的时间等方法。
6. 关闭真空泵：当达到所需的真空度后，可以关闭真空泵。
先关闭被抽空容器或系统的阀门，然后关闭真空泵的开关。
7. 维护保养：定期检查真空泵的运行状态，保持其清洁，并按照说明书进行定
期的维护保养工作，如更换润滑油、清洗过滤器等。
需要注意的是，使用真空泵时应遵循安全操作规程，如佩戴个人防护设备、确保电源接地等，以确保人身和设备安全。
另外，在操作过程中应注意避免泵的过载运行，避免液体进入泵腔等。
真空泵操作说明
关闭与气镇阀（5/图 1）开启的情况下运转约 30min，将被吸附的气体除去
8
后即可恢复泵的正常使用。
6 维护
合肥科晶材料技术有限公司
检查前请务必切断电源，检查过程中也不能接通电源，否则有受伤危险
将放油塞拧上（检查 0 型圈，如损坏则更换） 拧开注油塞（7/图 1），注入新油（参照 2.4 加油）
必须在泵断开电源和泵及电机的温度都不高的时候换油
6.4 清洁进气口过滤网
过滤网在使用过程中，由于粉尘、油垢等污物会吸附和堆积在过滤网上，造成 抽速下降，甚至堵塞，同时污物进入泵腔使泵体磨损加剧，视使用工况不同需定期 检查过滤网。若过滤网需要清洗时，将过滤网取出清洗干净，吹干后重新安装，如 有损坏需更换。
1
合肥科晶材料技术有限公司
请不要将泵倒置，也不要让泵体受到冲击，否则会使泵体遭受破坏 1、产品概况
VRD系列真空泵是属于高速直联（电机直接驱动）双极旋片油封（油密封）式变容 真空泵，其泵体采用整体式结构设计，内置齿轮油泵设计，油泵压力控制系统，油液循 环过滤系统，低噪音NSK轴承及完善的润滑密封结构设计，不同掺气量的气镇阀设计， 流畅的外观设计。
图2
1.3泵的技术参数
型号 抽速
m3/h(L/s)
50hz 60hz
VRD-4
VRD-8
VRD-16
4（1.1） 8（2.2） 16（4.4）
4.8（1.3） 9.6（2.6） 19.2（5.2）
VRD-24 24（6.6）
28.8（7.9）
VRD-30 30（8.3）
真空泵使用说明
最大水蒸气抽除率 (kg/h)
2X-4C
4 /
0.55 450
1.0 55/58
/ / /
2X-8
2X-15
8
15
≤6×10-1 ≤6×102
≤1
1.1
2.2
320
320
≤40
2.0
2.8
83(单泵)
174/178
/
/
/
/
/
/
2X-30A
2X-70A
30
70
≤1.33
3 450
2.0 200/204
注意：水平复验后，应用手盘动皮带，检查泵是否转动灵活。
4
5、所有连接管道不得存在漏点，同时必须先进行清洁处理，不能有铁屑、铁锈、焊渣、灰尘，因此 建议在进气管道中加装细网过滤器。 6、连接被抽容器的管道直径应大于或等于泵的进气口口径，尽量减少管道的安装距离和弯头数量， 管道安装后应检查泄漏情况，如使用橡胶管连接应选用去硫处理的橡胶管。 7、连接泵排气口的管道管径应等于或小于泵的进气口口径，否则会增大排气压力，引起泵的密封部 位出现渗漏现象。 8、皮带传动的泵，请注意必须使大小皮带轮处于同一垂直平面内，三角皮带的松紧应适度。 9、当泵处于含有灰尘的工况时：为使泵不处于灰尘、颗粒物、或有化学作用的气体损害，建议您在 泵的进气口加装合适的过滤器。 10、当泵处于含有大量蒸汽的工况时：抽除的可凝性气体在较冷的管道内会产生凝结，因此为防止凝 结的液体流回泵腔，应在管道安装时考虑加装冷凝器及放液阀门。 11、当抽除的气体含有腐蚀性的工况时：您必须在泵的进气口前予以处理。 12、当抽除的气体温度较高的（≥35℃）工况时：您必须在泵的进气口前予以冷却。 13、当抽除的气体含有大量液体的工况时：您必须在泵的进气口前安装气液分离器。 14、当畅通大气启动时、频繁地启动时、长时间地抽取高压强的气体时或气镇打开时，会有少量的油 雾排出，您可用管道连接排气口将油雾引离工作区域或加装合适的油雾过滤器。 15、泵具有停机后改善返油和能使泵口短时处于真空状态的装置，以便于下次启动。但对于您使用工 艺的原因而返油而造成麻烦的场合，建议您在泵的进气口安装电动或手动的真空截止阀和真空充气 阀，安装方式见第一章第 1 节《结构原理》中的注意条款，要求新泵停机后 4 小时内应不返油至泵的 进气口。 16、如您将泵安装在机箱内时，请务必保持泵和电动机的冷却风扇处留有进风通道，泵的排气出口留 有排气通道。 17、有部分系列的泵为便于运输，泵腔内不带油，请您在安装后，通过加油口注入真空泵油，油位在 油窗的 1/2 以上。 18、安装检验
循环水式多用真空泵使用方法
循环水式多用真空泵使用方法循环水式多用真空泵是一种常见的真空设备，广泛应用于化工、医药、食品、冶金等领域。
下面我将详细介绍循环水式多用真空泵的使用方法。
使用前准备：1. 安装：选择平稳、支持可靠的地面或台面，确保设备稳定。
将循环水式多用真空泵安装在平台上，并通过螺栓固定。
2. 连接：将进气口连接到被抽介质的管道系统，确保密封连接。
将出气口通过管道或软管连接到被抽气体的收集系统或者其他处理设备中。
3. 连接循环水管：将循环水泵的进水口连接到循环水源，出水口连接到排水设施。
操作步骤：1. 循环水供应：打开循环水供应阀，确保循环水源充足，并保持合理的循环水流量。
2. 检查润滑油：循环水式多用真空泵在工作前需要检查润滑油的充足程度。
打开油窗并观察润滑油的位面，如果低于标准位面，需添加新的润滑油。
3. 开机：打开电源，启动真空泵。
不同型号的真空泵开机方式可能有所不同，一般需要按下启动按钮或转动启动开关。
同时观察转速表的读数，确保转速正常。
运行过程中：1. 监测真空度：在运行过程中，需随时关注真空度的变化。
可以通过真空表、真空计或其他检测装置实时监测。
如果真空度超出设定范围，说明可能存在漏气或其他问题，需要及时检查并处理。
2. 监控温度：在工作过程中，需要注意监控循环水泵的温度。
过高或过低都可能导致设备故障。
如果出现异常温度，可以调整水流量或检查冷却系统，确保循环水温度稳定。
3. 维护润滑油：长时间运行后，需要检查润滑油的清洁程度并定期更换。
根据设备规定，通常需要每隔一定时间或者使用一定小时数就更换润滑油。
4. 关机：操作完成后，应先关闭真空泵，再关闭电源。
确保设备停止运行后再进行其他操作。
维护保养：1. 清洁循环水系统：定期对循环水系统进行清洁，清除可能存在的污垢或杂质，以免影响水的流量和质量。
2. 清洗过滤器：清洗或更换过滤器，防止杂质进入设备内部影响工作效果。
3. 润滑系统维护：定期检查润滑系统，确保润滑油充足，油质良好。
螺杆真空泵的操作使用说明
螺杆真空泵的操作使用说明一、概述BSU装置新增两台螺杆真空泵，分别用于300#常压蒸馏单元（位号P-9301B，型号NC0100B）和400#减压蒸馏单元（位号P-9411，型号NC0630B）。
（一）NC0100B螺杆真空泵的示意图如下：a.冷却水进口b.冷却水出口c.加油口d.油位镜e.放油口g.磁塞k.转子手动旋转塞n.流量调节器q.冷却水排气口r.冷却水排放口t.温度计K1.温度开关V1.温度调节阀1.进气口2.排气口3.真空泵专用油4.气障气体5.冷却水7.螺杆转子8.稀释气体（二）NC0630B螺杆真空泵的示意图如下：a.冷却水进口b.冷却水出口c.油箱呼吸口d.油位镜e.放油口 o.安全阀p.冷却液加注口 q.冷却液排放口 t.温度计 K1.温度开关 V1.温度调节阀1.进气口2.排气口3.真空泵专用油4.冷却水5.气障气体6.冷却液7.螺杆转子8.稀释气体二、工作原理螺杆真空泵是把两个经过严格动平衡校正、用轴承做支撑的螺杆，安装在泵腔内，并在两个螺杆之间留下合理的空隙。
设备在运转过程中，两个转子在泵腔内作同步高速反向旋转，由此来产生吸气和排气。
因为转子经过严格的动平衡校正，并且两个转子间也留下了合理的间隙，因此泵工作时，转子间不会产生磨擦，运转平稳，噪音低，并且工作腔内不需润滑油，消耗功率低，特别适用于环境及噪音要求比较高的场合。
原理图如下：三、主要技术参数（一）NC0100B螺杆真空泵的技术参数抽气速率110 m3/h极限真空压力0.05 mbar额定电机转速3000 RPM额定电机功率 4 Kw电源4Kw/380V/50Hz噪音70 dB冷却方式直接冷却温度开关设定值106℃（二）NC0630B螺杆真空泵的技术参数四、操作方法（一）开机前的检查与准备1、检查真空泵各个部件是否齐全；2、在不同油位视镜处检查油位，确认油位在油位视镜中线偏上约3mm处；3、检查确认真空机组各个阀门的状态；（1）工艺入口阀关闭（2）入口过滤器排污阀关闭（3）出口管线畅通，出口管排污阀打开（4）冷却水入口管线和出口管线阀门打开（5）氮气线阀门打开，吹扫气压力为0.5bar，氮封气压力为3bar，吹扫阀关闭（二）螺杆真空泵的开机操作步骤1、现场与中控联系，确认可以启动，通过现场操作柱启动按钮启动真空泵；2、关闭出口管排污阀；3、检查或调节氮封气流量，确认流量在2.5——3L/min；4、打开吹扫阀，确认流量计流量调至最大，吹扫5——10分钟后，关闭吹扫阀；5、打开工艺入口阀，切入系统；6、真空泵运转过程中，注意观察机体温度，可通过温度调节阀调节水量来控制温度（温度调节阀位于0刻度时水量最大，位于5刻度时水量最小），要求温度尽量控制在50——75℃，确保不超过80℃。
真空泵使用手册
真空泵的使用
第一步：打开总电源。
将控制架上的总控制器（下图1处）和真空计（下图2处）的电源打开。
等待下一步指示。
第二步：关报警音。
打开电源后，真空泵控制台会有很响的噪声。
这个时候，点击控制台触摸屏上的“报警音”，即可关闭报警声。
第三步：开抽气泵。
下图是一个抽气泵，然后把电源线插上。
如果电源线插着，就把插座的开关打开，然后气泵就开始压缩空气了。
第四步：开机械泵和前级阀。
点击控制器触摸屏上的机械泵和前级阀，将他们点亮。
看真空计左边的窗口显示的数字，这个数字显示分子泵里面的真空度（开前级阀是为了抽分子泵里面的空气）。
在左边窗口的真空度低于5Pa，这说明真空室内的密封性很好，然后后继续下一步。
第五步：这个时候，可以关上真空室的门。
触摸屏上关前级阀，开预抽阀。
观察真空计右边的窗口（显示真空室内的气压，一开始可能没有示数，需要抽一会才有示数），将真空室内的气压抽到2pa左右，才能进行下一步。
下图是真空室内20pa的大小气压。
第六步：下一步开分子泵。
关预抽阀，开前级阀和高阀就可以。
打开分子泵电源，点击启动，就就可以开启分子泵了。
第七步：分子泵关闭流程：点停止，直到显示屏中数字并未0，关闭电源。
关高阀和前级阀。
整体系统关闭：关闭所有的阀门，开充气阀。
充满气后，关抽气泵电源。
关总电源。
