汽车 起动机原理及检修.ppt
3.1 起动机结构及原理

汽车电器与电子控制技术
1)励磁式定子。
励磁式电动机定子铁心为低碳钢,铁心磁场要靠绕在外面的 励磁绕组通电建立。为使电动机磁通能按设计要求分布,将 铁心制成如图9所示的形状,并用埋头螺栓紧固在机壳上。
励磁绕组由扁铜带 (矩形截面)绕制 而成,其匝数一般 为6~10匝;铜带之 间用绝缘纸绝缘, 并用白布带以半叠 包扎法包好后浸上 绝缘漆烘干而成。
图4-22 弹簧式单向离合器
弹簧式单向离合器具有结构简单、寿命长、成本低等特点。 因扭力弹簧圈数较多,轴向尺寸较大,多用于大中型起动机。
南昌大学·机电工程学院·汽车工程系 曹铭
汽车电器与电子控制技术 (3) 摩擦片式单向离合器
摩擦片式单向离合器是通过主、从动摩擦片的压紧和放松 来实现接合和分离的,其结构如图4-23所示。
U
+ ME
–
Ra — 绕组电阻
–
南昌大学·机电工程学院·汽车工程系 曹铭
汽车电器与电子控制技术
3. 电磁转矩
直流电动机电枢绕组中的电流(电枢电流Ia)与磁通相互作 用,产生电磁力和电磁转矩,直流电机的电磁转矩公式为
T=KT Ia
KT: 与电机结构有关的常数
: 线圈所处位置的磁通
Ia:电枢绕组中的电流
汽车总线技术
起动机的分类
按总体结构不同分为: (1)普通起动机 无特殊结构和装置; (2)永磁起动机 电动机磁极用永磁材料制成; (3)减速起动机 传动机构设有减速装置的起动机。 按控制方式不同可分为: (1)机械控制式 由手拉杆或脚踏联动机直接控制起动机的主电路开关来 接通或切断主电路。 (2)电磁控制式 借点火开关或按钮控制电磁铁,再由电磁铁控制主电路 开关来接通或切断主电路。 按传动机构啮入方式不同可分为: (1)强制啮合式 依靠电磁力或人力拉动杠杆机构,拨动驱动齿轮强制啮 入飞轮齿环。 (2)电枢移动式 依靠磁极磁通的电磁力使电枢产生轴向移动,从而将驱 动齿轮啮入飞轮齿环。 (3)齿轮移动式 依靠电磁开关推动电枢轴孔内的啮合杆,从而使驱动齿 轮啮入飞轮齿环。 (4)惯性啮合式 驱动齿轮借旋转时的惯性力啮入飞轮齿环。

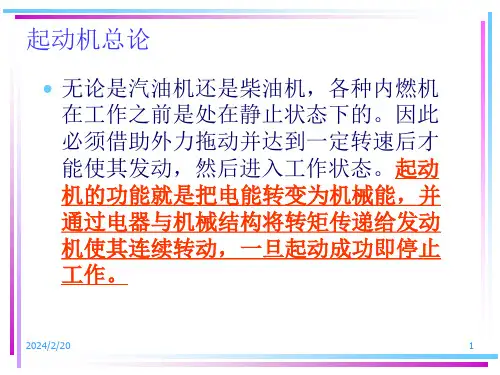

起动机结构原理及常见故障分析ppt课件

2024/2/20
14
认识到了贫困户贫困的根本原因,才 能开始 对症下 药,然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视, 已经展 开了“ 精准扶 贫”项 目
换向器
• 换向器是比较重要和复杂的零件,在运行中既 要通过很大的电流,又承受各种机械应力。
2024/2/20
15
认识到了贫困户贫困的根本原因,才 能开始 对症下 药,然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视, 已经展 开了“ 精准扶 贫”项 目
起动机结构——电磁开关
• 电磁开关的作用是在通电后把单向离合器齿轮 推出与发动机飞轮齿圈啮合,并在合适的时间 接通主电路给电机供电,断电后推动单向离合 器齿轮回到原位并断开主电路。
• 电磁开关主要由动铁心、动触片、静触点、始 吸线圈、保持线圈、壳体等部件组成。一般有 三个接线端子:点火线端、电源端、电机端。
• 由电磁开关引起的故障主要有不吸合、顶齿、 不断电等。
2024/2/20
20
认识到了贫困户贫困的根本原因,才 能开始 对症下 药,然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视, 已经展 开了“ 精准扶 贫”项 目
起动机故障分析
• 1、起动机不运转 (1)故障现象 将点火钥匙旋至点火开关启动位置时,起动机不运转。 (2)故障原因 a.蓄电池亏电,或连接导线断路、接头松脱。 b.起动继电器触点严重烧蚀或其线圈断路。 c.起动机电磁开关的触点严重烧蚀或其吸拉线圈断路。 d.起动机直流电动机内部绕组断路或短路。 e.起动机电枢轴弯曲,轴与轴承间隙过紧。 f.换向器严重烧蚀,电刷磨损过多,电刷在刷架内卡住或压刷弹簧过软。
• 直流电动机主要包括定子、电枢、前盖、后盖、 刷架等组件 。起动机中的直流电机一般为直流 串激电动机,其激磁绕组与电枢串联,转速随 负载的大小变化很大,机械特性较软。
汽车起动机的构造、工作原理、电路分析-PPT课件

系 中有电流流过,
• 其电路为:
交
蓄电池正极——起动钥匙开关K—
通
—安全继电器“S”接柱——安全继电
工
器触点K3——线圈(安全继电器线 圈——电阻)——搭铁E——蓄电池负
程 极。
系
• 发动机起动后,当发电机电压达到规定
交
值时,由于中性点电压升高,流入磁场继
电器线圈中的电流增大,使磁场继电器触
通
点闭合,安全继电器线圈中有电流流过,
交
常开触点,给吸引线圈通电,此时充电指示继电 器通电灯亮。
通 • 2、发动机起动后
工
•
离合器打滑,点火开关断开,继电器内部线
圈断电,常开触点断开,吸引线圈、保持线圈断
程 电,起动机停止工作,若此时点火开关未松开,
系
由于充电指示线圈承受发电机的中性点电压,使 常闭触点断开,切断常闭线圈,使触点断电,起
程
系
工作原理3
(3) 遥控接受器防盗系统
交
本车辆装备遥控接收器防盗系统。该系统带有 遥控接收器传感器,遥控接收器传感器是点火锁芯
通 总成的一部分。车身控制模块(BCM)与遥控接
工
收器传感器相对接。当用适当的钥匙将点火开关调 到起动(START)位置时,遥控接收器传感器将
交 (2)将变速杆置于空档位置,交将离合踏板完
通
全踩下。并在整下起动过程中维持离合器踏板 被完全踩下。
工 2、起动发动机
程
无论是发动机是冷机还是暖机状态,不需
系
要踩踏加速踏板,用钥匙将点火开关接到“ST (起动)位置,即可起动发动机。
3、注 意
交
发动机起动后,应立即松开点火钥匙使起 动机停止,否则,易使起动系统产生故障。
汽车起动机的工作原理、常见故障及检修方法

汽车起动机的工作原理以及常见故障检修方法汽车起动机的工作原理以及常见故障检修方法汽车的启动系统包括:启动机、启动开关、启动继电器及空挡启动开关。
启动发动机所需要的曲轴转矩和最低启动转速取决于发动机的型式、发动机的排量、汽缸数、压缩比、轴承的摩擦力,以及由发动机曲轴带轮所驱动的附加负荷、燃油的供给方式及机油温度等。
通常.随着机油温度的下降.启动机要求的启动转矩和启动转速会升高;所以在设计启动机时上述因素都应予以考虑。
一、概述1.启动机功用汽车发动机是靠外力启动的,必须依靠外力使曲轴旋转,并要求曲轴的旋转达到一定的转速,才能启动内燃机。
汽车发动机常用的启动方式有人力启动和电力启动机启动两种。
人力启动(手摇)最简单,但劳动强度大,且不安全,目前只作为后备启动方式。
电力启动机启动具有操作方便、启动迅速可靠、有重复启动能力等特点,因而被广泛采用。
用于启动内燃机的电动机及附属装置,叫作启动装置o- 2.对启动电动机的基本要求(1)必须有足够的转矩和转速转矩和转速是对电动机最主要的要求,因为:1)要带动发动机旋转,必须克服发动机的阻力矩。
发动机的阻力矩与发动机的工作容积、汽缸数、压缩比等有关。
对于构造一定的发动机来说,当温度降低时,润滑油的黏度增大,阻力矩显著增加;在启动加速过程中,还要克服各运动机件的惯性力,故启动电动机必须具备足够的转矩。
’2)要保证启动发动机除具备足够转矩外,还必须使发动机的转速升至一定程度。
因为转速过低时,对于化油器式发动机来说.化油器中的气流速度过低,低压程度过.小,汽油不易喷出,也不易雾化,造成混合气过稀,发动机便不能发动。
当温度较低(在冬天)时,雾化条件变坏,混合气变得更稀,启动更加因难。
一般要求化油器发动机的启动转速应在40,.-50转/分以上。
(2)转矩应能随转速的升高而降低因为在启动之初,曲轴由静止开始转动时,机’件作加速度运动须克服很大的静止惯性力,同时各摩擦部分处于半干摩擦状态,摩擦阻力较大,这时需要较大的启动转矩,才能带动发动机转动,并使转速很快升高,但随着曲轴转速升高,加速阻力减小,油膜也逐渐形成,所需的转矩相应减小,而当曲轴转速升至启动转速,发动机一旦发动后.自己就能够独立工作,就不需要电动机带着转动了。
汽车启动电机的结构与工作原理

汽车起动机的结构与工作原理前言在工作过程中就曾接触到汽车起动机,了解车辆对发动机起动机的工作要求,但是对汽车起动机的结构和工作原理并不清楚,借谭老师布置作业的这个机会,最近比较系统的查阅了汽车起动机的相关课件和参考书,了解了汽车起动机的结构及工作原理。
汽车起动机由直流电机、传动装置和控制装置组成,直流电机没有特殊之处,比较容易理解,传动装置和控制装置结构较为特殊,本文重点整理了所查阅的汽车起动机的传动装置和控制装置的相关资料。
要使发动机由静止状态过渡到工作状态,必须用外力转动发动机的曲轴,使气缸内吸入(或形成)可燃混合气并燃烧膨胀,工作循环才能自动进行。
汽车发动机常用的起动方式是用电动机作为机械动力,当将电动机轴上的齿轮与发动机飞轮周缘的齿圈啮合时,动力就传到飞轮和曲轴,使之旋转。
电动机本身又用蓄电池作为能源。
目前绝大多数汽车发动机都采用电动机起动。
起动机一般由直流电动机、传动机构、控制装置三部分组成。
图1 起动机1.直流电动机直流电动机在直流电压的作用下,产生旋转力矩。
直流电动机主要由电枢、磁极、电刷、电刷架及壳体等部件组成。
1.1 电枢电枢是直流电动机的转子部分,用来将电能转变为机械能,即在起动机通电时,与磁场相互作用而产生电磁转矩。
1.2 磁极磁极是直流电动机的定子部分,用来产生电动机运转所必须的磁场,它由磁极铁心、安装在铁心上的励磁绕组及机壳组成。
1.3 电刷与电刷架电刷用铜和石墨粉压制而成,一般含铜80%~90%,石墨10%~20%,以减小电刷电阻并增加其耐磨性。
一般起动机电刷个数等于磁极个数,也有的大功率起动机电刷个数等于磁极个数的2倍,以便减小电刷上的电流密度。
2.传动装置普通起动机传动装置中的主要组成部件是单向离合器,单向离合器的作用是起动时将电枢的电磁转矩传递给发动机飞轮,而在发动机起动后,就立即打滑,以防止发动机飞轮带动起动机电枢高速旋转而损坏起动机。
起动机单向离合器常见的有滚柱式、摩擦片式、扭簧式等几种形式。
电气课件- 起动机

第二节 直流串励式电动机的工作原理
直流电动机是将电能转 变为机械能的装置,是 以通电导体在磁场中受 磁场力作用这一原理为 基础制成的。见P54
如图3-3a所示线圈abcd 的电流方向是:蓄电池 正极-励磁绕组-电刷 -换向片A-线圈(a至d) - 换 向 片 B- 电 刷 - 搭 铁 。
3)汽车每行使6000~7500KM,检查起动机工作是 否正常,有无异常噪声。
4)汽车每行驶12000~15000KM,检查起动机外观、 导线连接与紧固情况;用发动机检测仪或专用仪器检 测启动电流和起动电压。桑塔纳、捷达轿车起动机稳 定运转5S时的电流应为110A左右,蓄电池电压不低于 9.6V;切诺基吉普车起动机稳定运转5S时的电流应为 160A左右,蓄电池电压不得低于9.6V。
2)电枢绕组断路的检修。因为电枢绕组导线的截面 积较大,所以不易断路。如有断路发生,一般都是 端头与换向器片之间的焊点脱焊或虚焊所致。因此, 有无断路故障可通过外观检查判断。发现断路时, 可用220W/220V电烙铁焊接修复。
第三节 起动保护电路
1)起动时,将点火开关旋至起动(II)档,组合继电器 线圈L1通电,其电路为:蓄电池正极-电磁开关主触 头Z1-30A熔断器7-电流表5-点火开关“II”档-组 合继电器“SW”接线柱-起动继电器线圈L1-保护继
电器常闭触点K2-E接线柱-搭铁-蓄电池负极。
线圈L1通电后,产生电磁力,使起动继电器触点K1闭 合,接通了起动机电磁开关中吸引线圈与保持线圈的
第五节 启动系统的检修与试验
一. 启动系统的正确使用
由于起动机工作电流大、转速高,因此在使用时,应 当注意以下几点:
1)每次接通起动机时间不得超过5S,连续两次接通 起动机应间隔15S以上时间,当连续三次接通起动机 仍不能启动时,应查明原因并排除故障后再使用起动 机。
汽车起动机原理及检修培训课件

传动机构的性能直接影响起动机的工作效果,因此对其材料、设计和制造工艺都有较高的要求。
传动机构
控制装置是汽车起动机的重要组成部分,其作用是控制起动机的启动和停止。
控制装置通常由继电器、开关和保护装置等组成,通过控制电路的通断来控制励磁绕组的电流,从而控制电动机的启动和停止。
控制装置的设计和制造需要考虑到电路的安全性、稳定性和可靠性等方面,以确保起动机的正常工作。
起动机检修注意事项
流程:首先检查起动机外部是否有损坏或异常情况,如有问题应及时处理。然后拆卸起动机,检查内部零件是否有磨损或损坏,如有需要更换或修复。最后按照规定的顺序重新组装起动机,并进行测试和调试,确保起动机正常工作。在整个检修过程中,应遵循规定的操作规程和安全注意事项,确保检修工作的顺利进行。
解决方案
检查起动机内部电刷磨损情况,如有需要更换电刷;检查转子或定子绕组是否正常工作,如有需要更换绕组;检查轴承是否损坏,如有需要更换轴承。
起动机运转无力
起动机异响
总结词
起动机异响是指起动机在启动时发出异常的响声,可能是由于内部零件损坏或松动等原因引起的。
解决方案
检查轴承、齿轮或链条是否松动或损坏,如有需要维修或更换;检查电磁开关触点是否接触良汽车起动机检修基础
起动机检修工具与设备
工具
万用表、螺丝刀、扳手、锤子、钳子、电钻等。
设备
起动机拆卸台、测试台、清洗设备等。
注意事项
使用工具和设备时,应遵循安全操作规程,确保人身安全和设备完好。
注意事项:在检修起动机之前,应先关闭点火开关,确保车辆处于安全状态。在拆卸起动机时,应使用正确的工具和按照规定的顺序进行,以免损坏零件或造成安全事故。在检修过程中,应注意保持清洁,避免灰尘和杂物进入起动机内部。在安装起动机时,应确保所有连接线和螺丝都已牢固拧紧。在测试起动机时,应遵循测试规程,确保测试结果准确可靠。
汽车起动机检修

返回目录
分解
(2)用平头螺丝刀轻敲止动环,使其向下滑动。 :卡环 :止动环
返回目录
分解
(3)拆下卡环 <1>用平头螺丝刀打开卡环的开口。 <2>拆下卡环。
:卡环
返回目录
分解
(4)从电枢轴拆下止动环和起动机离合器。 :止动环 :起动机离合器 :电枢轴
返回目录
检查
1. 检查起动机电枢总成 2. 检查励磁线圈 3. 检查电刷 4. 检查起动机离合器分总成 5. 检查电磁起动机开关总成
返回目录
检查
6. 检查凹槽深度 用游标卡尺的深度杆测量换向器片之间 的深度。
返回目录
返回目录
检查
检查励磁线圈 1. 检查励磁线圈 用万用表执行下列检查。 电刷引线 (A 组)和引线之间的导通 情况。 提示: 电刷引线由 2 组组成;一组与引线相 连 (A 组),另一组与起动机磁轭相 连 (B 组)。 检查引线和所有电刷引线之间的导 通情况。 A 组的 2 根电刷引线导通, B 组的两根电刷引线不导通。 检查电刷引线和引线之间的导通情 况有助于确定励磁线圈中是否发生 开路。 检查电刷引线和起动机磁轭之间的 绝缘情况有助于确定励磁线圈中是 否发生短路。
返回目录
分解
4. 拆卸起动机电枢总成 (1)起动机电枢
返回目录
分解
5. 拆卸起动机离合器分总成 (1)起动机离合器 (2)止动环 (3)卡环
返回目录
分解
拆卸电磁起动机开关总成 1. 断开引线 (1)拆下定位螺母并断开引线。 2. 拆卸电磁起动机开关总成 (1)拆下 2 颗螺母并将电磁起动机开
关拉到后侧。 (2)向上拉电磁起动机开关的顶端,从
驱动杆中取出柱塞钩。 (3)拆下电磁开关。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
课程引入
当汽车无法启动,经检测为起动机 故障,应该如何检修起动机?
教学内容
1、起动机的工作原理 2、起动机的结构组成 3、起动机的检修 4、起动机的牵引测试和保持测试
汽车与交通学院
发动机起动原理
要使发动机由静止状态过渡 到工作状态,必须用外力转动 发动机的曲轴,使气缸内吸入( 或形成)可燃混合气并燃烧膨胀 ,工作循环才能自动进行。曲 轴在外力作用下开始转动到发 动机开始自动地怠速运转的全 过程,称为发动机的起动。
提示: 每个换向器片通过电枢线圈连接。 如 果零部件正常,换向器片之间的状态 为导通。
:换向器 :电枢铁芯 :电枢线圈 :电枢轴 :导通
返回目录
检查
4. 换向器圆跳动检查
用千分表检查换向器的跳动水平 提示: 由于换向器的跳动量变大,换向器与 电刷的接触将减弱。 因此,可能会出 现故障,例如起动机无法运转。
返回目录
检查
5. 检查换向器的外径
用游标卡尺测量换向器的外径 提示: 由于换向器在转动时要与电刷接触, 因此会受到磨损。 如果测量值超出规 定的磨损范围,与电刷的接触将变 弱,这可能会导致电循环不良。 因 此,可能会发生起动机无法转动和其 他故障。
返回目录
检查
6. 检查凹槽深度
用游标卡尺的深度杆测量换向器片之间 的深度。
起动机的功用
起动机是起动系统中的核心部件, 如图所示。 起动机将蓄电 池的电能转化为机械能, 驱动发动机飞轮旋转实现发动机的起动。
起动机外观
起动机外观
起动机和发电机分解图
1 起动机的结构、原理和工作特性
起动机一般由三部分组成: (1)直流电动机——可将蓄电池电能转换成电 磁力矩。 (2)传动机构——起动时,电磁力矩;起动后, 自动打滑,切断动力; (3)电磁开关——控制电动机电路的通断;
汽车起动机的工 作原理及检修
主讲:
教学目的
1、了解起动机的工作原理
2、掌握起动机的检修方法
3、学会起动机的牵引测试和保持测 试两个实验方法
教学难点
1、起动机的工作原理
2、起动机的检修方法
教学重点
1、起动机的检修
2、起动机的两个测试实验
教学课时
课时: 两课时
教学方法
教学方法:讲解及图片视频展示: 通过讲解让同学掌握起动机的工作 原理,通过图片和视频让同学学习 起动机的检修方法。
检查
3. 起动机电枢绝缘和导通检查
用万用表执行下列检查。 换向器和电枢铁芯之间的绝缘情况。 提示: 电枢铁芯和电枢线圈之间的状态为绝 缘,换向器与电枢线圈相连。 如果零 部件正常,换向器和电枢铁芯之间的 状态为绝缘。
:换向器 :电枢铁芯 :电枢线圈 :电枢轴 :不导通
返回目录
检查
换向器片之间的导通情况。
起动机的结构如图。
起动机构 成
起 动 机 一 般由三部 分组传动成装:置
控制装置
直流电动 机
起动机构 50端子 成
起 动 机 的 三个接线 柱:
30端子 C端子
直流电动机
(1)直流电动机的构造 直流电动机由电枢、磁极、外壳、电刷与刷架等
组成。 1)电枢总成 电枢用来产生电磁转矩,它由铁芯、电 枢绕组、电枢轴及换向器组成,如图所示。
传动杠杆机构主要由拨叉,拨环等结构组成, 作用是实现驱动齿轮的轴向移动,以实现与飞 轮齿圈的啮合和分离,啮合如图所示。 单向离合器的作用是把起动机电动机的电磁转 矩传递给飞轮齿圈,并在起动后实现自动脱离。
3.电磁开关 电磁开关的结构如图所示。
Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat.
返回目录
返回目录
检查
检查励磁线圈
1. 检查励磁线圈 用万用表执行下列检查。 电刷引线 (A 组)和引线之间的导通 情况。 提示: 电刷引线由 2 组组成;一组与引线相 连 (A 组),另一组与起动机磁轭相 连 (B 组)。 检查引线和所有电刷引线之间的导 通情况。 A 组的 2 根电刷引线导通, B 组的两根电刷引线不导通。 检查电刷引线和引线之间的导通情 况有助于确定励磁线圈中是否发生 开路。 检查电刷引线和起动机磁轭之间的 绝缘情况有助于确定励磁线圈中是 否发生短路。
影响起动机功率的因素:
(1)接触电阻和导线电阻; (2)蓄电池的容量; (3)温度。
检查
1. 检查起动机电枢总成 2. 检查励磁线圈 3. 检查电刷 4. 检查起动机离合器分总成 5. 检查电磁起动机开关总成
返回目录
检查
检查起动机电枢总成
下面列出了电枢的检查步骤。 目测检查 清洁 起动机电枢绝缘 / 导通检查 换向器圆跳动检查 换向器外径检查 提示:如果各个值均超过规定 范围,请更换电枢总成。
LOREM IPSUM DOLOR
LOREM IPSUM DOLOR
Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat.
换 向 器
2)磁极 磁极由铁芯和激磁绕组构成,形成 两对磁极,并两两相对。
3)电刷与电刷架 电刷与电刷架的作用是将电流 引入电枢。
电刷包括搭铁电刷,绝缘电刷。 连接方式如图所示。
激磁绕组与电枢绕组的连接方法 4)外壳 电枢轴承则采用滚柱轴承或滚珠轴承。
2.传动机构
传动机构主要由传动杠杆机构和单向离合器组 成。
返回目录
检查
1. 目测检查
检查电枢线圈和换向器变脏的程度或是 是否烧坏。 维修提示:目视检查 提示: 通过自转,电枢线圈和换向器接触到 电刷,随后接通电流。 因此,起动机 的换向器很容易变脏和烧坏。 换向器 变脏和烧坏之后会干扰电流并妨碍起 动机的正常运转。
2. 清洁
用抹布或者刷子清洁电枢总成。
返回目录
