2013年河南省中考物理试卷及答案
2013年河南省初中学业水平暨高级中等学校招生
物理考试试卷
注意事项：
1．本试卷共6页，五大题，22小题，满分70分，考试时间60分钟。
请用蓝、黑色水笔或圆珠笔直接答在试卷上。
2．答卷前请将密封线内的项目填写清楚。
一、填空题(每空1分，共14分)
(2013·河南)1．为了纪念物理学家的杰出贡献，常以他们的名字命名物理量的单位。
如：以安培命名电流的单位，以____________命名____________的单位。
(2013·河南)2．图1是用带孔的竹管与药瓶制成的简易乐器，吹奏时发出的声音是由空气柱的____________产生的，用手按住不同的孔，是为了改变声音的__________。
(2013·河南)3．生活中的“粘”字常与一些物理现象有关，如：吃冰棒时会感到粘舌头，这是由于水发生了____________现象(填物态变化名称)；表面平滑的铅块紧压后会粘在一起，这是因为分子间存在____________________。
(2013·河南)4．图2为一木块在水平桌面上向右运动时的频闪摄影照片，所用闪光灯每隔相等时间闪亮一次，拍下此时木块的位置。
由照片记录可知木块的速度________，此过程中，木块受到的摩擦力________________。
(两空均选填“增大”、“减小”或“不变”)
(2013·河南)5.小明家的电能表月初的数字是，月末表盘的示数如图3所示。
若按0.5元/kW．h的标准收费，他家本月应缴纳电费________元。
若电能表的转盘在lOmin内转过400转，则接在该电能表上的用电器总功率为___________W。
6．生活中我们经常观察到“实像”和“虚像”，请写出二者的一项区
别：；在我们学过的光学元件中，能使物体成“虚像”的有： (写出一种即可)。
7．如图4所示，用两根橡皮筋悬挂的均匀金属棒AB水平处于磁场
中。
当棒中通以由A向B的电流时，金属棒静止，橡皮筋刚好处于松弛
状态(导线对金属棒的作用力忽略不计)，此时金属棒受到的磁场力方向
为________________。
若要使橡皮筋处于拉伸状态，在不人为对棒施力
的条件下，请提出一项可行的措施：____________________________________________________。
二、选择题(每小题2分，共16分)在每个小题的选项中，只有一个选项符合题目要求，请将其字母代号填在题后的括号内。
8.为了解自己的身体状况，小丽做了一些测量，其中记录错误的是（）
A.身高16m
B.质量40kg
C.体温37℃
D.Imin心跳75次
9.炎炎夏日，气温节节上升，温度计内水银柱慢慢升高，此过程中水银的（）
A.质量变大
B.密度变小
C.内能变小
D.比热容变大
(2013·河南)10.关于信息、能源和材料，下列说法正确的是（）
A.利用声波和电磁波传递信息时都需要介质
B.核能和化石能源均属于不可再生能源
C.光纤通信利用电信号传递信息
D.光伏电池和DVD光碟都应用了磁性材料
11.如图5所示，小华用苹果和桔子来玩跷跷板。
她将苹果、桔子分别放在轻杆的左、右两端，放手后，杆马上转动起来。
使杆逆时针转动的力是（）
A.苹果的重力
B.桔子的重力
C.杆对桔子的支持力
D.苹果对杆的压力
12.图6是运动员顶足球时的情景，以下说法正确的是（）
A.球被顶出，说明力可以改变物体的运动状态
B.顶出去的球在上升时，受到平衡力的作用
C.球在上升过程中，动能和重力势能均减小
D.顶出去的球最终落地，是由于球具有惯性
13.-个滑轮组经改进后提高了机械效率，用它将同一物体匀速提升同样的高度，改进后与改进前相比（）
A.有用功减少，总功减少
B.有用功增加，总功增加
C.有用功不变，总功不变
D.有用功不变，总功减少
14.甲、乙两只完全相同的杯子盛有不同浓度的盐水，将同一只鸡蛋先后放入其中，当鸡蛋静止时，两杯中液面相平，鸡蛋所处的位置如图7所示。
则下列说法正确的是（）
A.鸡蛋在乙杯中受到的浮力较大．
B.鸡蛋在甲杯里排开液体的质量较大
C.乙杯底部所受液体的压强较大
D.甲杯底部所受液体的压力较大
(2013·河南)15.如图8所示，在四个相同水槽中盛有质量和温度都相同的纯水，现将阻值为Ri、R：的电阻丝(R1<R2)，分别按下图的四种方式连接放入水槽，并接人相同电源。
通电相同时间后，水温最高的是（）
三、作图题(每小题2分，共4分)
16.如图9所示，圆球在水平地面上滚动，请画出球对地面压力的示意图。
17.图10甲是家庭电路中带有控制开关的三孔插座，请在图乙中将其正确地连接在电路中。
四、实验探究题(第18题4分，第19题6分，第20题9分，共19分)
18.在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是lOcm。
(l)将点燃的蜡烛、凸透镜放在如图11所示的位置，移动光屏，在光屏上得到了清晰的倒立、________ (选填“放大”或“缩小”)的实像；____________ (填光学仪器名称)就是利用这一成像规律工作的。
(2)保持凸透镜位置不变，若将蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应向____________ (选填“靠近”或“远离”)透镜的方向移动，此时的像与原来的像相比____________ (选填“变大”或“变小”)。
19.“神舟”号飞船发射成功，中国人的“登月梦”指日可待。
已知月球上的物体被月球吸引也受到“重力”作用，月球上物体的“重力”与其质量是否成正比呢？假如你是一名航天员，驾驶飞船到达月球，请对此问题进行探究。
(1)要完成实验，除需要若干个质量均为509的钩码外，还需要的测量器材是
____ 。
(2)请你设计一个记录实验数据的表格，画在下面的虚线框内。
(3)测量结束
后，你如何根
据实验数据判
断物体受到的
“重力”与质
_ ___
(4)本实验需要多次测量，其目的与以下哪个实验中多次测量的目的相同：____ ____ (填字母代号)。
A.探究杠杆的平衡条件
B.测量定值电阻的阻值
C.用刻度尺测物体长度
20.在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”字样，电源电压恒定。
(1)请你用笔画线代替导线，将图12中的实物电路连接完整。
(2)连接完实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是： ____________ ____。
(3)故障排除后，开始实验，在移动变阻器滑片的过程中，眼睛应注视
的示数，直至灯泡正常发光，此时电流表的示数如图13所示，则灯泡的额定
功率为 W。
(4)完成上述实验后，小聪向老师要了一个已知阻值为Ro的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图14所示的电路，也测出了灯泡的额定功率。
请完成下列实验步骤：
①闭合开关S
l ，将S
2
拨到触点____(选填“1”或“2”)，移动滑片，使电压表的示数为________V;
②再将开关S
2
拨到触点____(选填“1”或“2”)，保持滑片的位置不动，
读出电压表的示数U；
③灯泡额定功率的表达式为P额=__ __(用已知量和测量量表示)。
五、综合应用题(第21题8分，第22题9分，共17分)
21.在城乡建设中，推土机发挥着巨大作用。
图15为某型号履带式推土机，额定功率为2.Ox105W。
请回答并计算：
(1)推土机安装履带，是为了在松软的土地上作业时
____________________；当推土机在湿滑的土地上作业时，履带上凸出的棱则起到 ____________的作用。
(2)当推土机在平直场地上以额定功率进行推土作业时，在Imin内匀速前进了120m，求推土机受到的阻力。
(3)若推土机发动机的效率为40%，工作一段时间消耗柴油50L，求此过程中推土机做的功。
已知柴油的密度为0.8×103kg/m3，热值为4．O×107J/kg。
22．小强利用压力传感器、电磁继电器、阻值可调的电阻R等元
件，设计了一个汽车超载自动报警电路，如图16所示。
他了解到
这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图17所示。
闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合。
已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20Ω。
(1)车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮，说明汽
车超载。
请你判断灯________ (选填“L
1”或“L
2
”)是红灯。
(2)某水平公路桥禁止质量大于或等于20t的车辆通行，要用小强设计的装置为此桥报警，R的阻值应调节为多少?g取ION/kg。
(3)在水平路面上，要使该装置报警，通过车辆的最小重力为多少？
(4)请你运用所学物理知识，说明超载的一项危害。

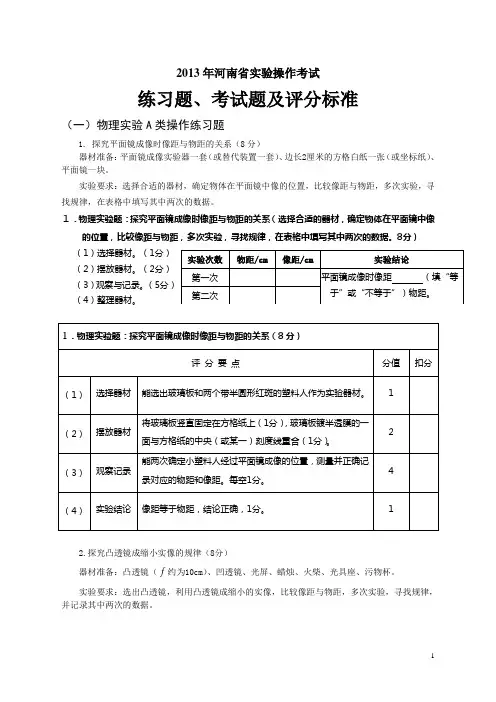

2013年河南省中考物理实验练习题、考试题、评分标准
2013年河南省实验操作考试练习题、考试题及评分标准（一）物理实验A类操作练习题1. 探究平面镜成像时像距与物距的关系（8分）器材准备：平面镜成像实验器一套（或替代装置一套）、边长2厘米的方格白纸一张（或坐标纸）、平面镜一块。
实验要求：选择合适的器材，确定物体在平面镜中像的位置，比较像距与物距，多次实验，寻找规律，在表格中填写其中两次的数据。
１．物理实验题：探究平面镜成像时像距与物距的关系（选择合适的器材，确定物体在平面镜中像的位置，比较像距与物距，多次实验，寻找规律，在表格中填写其中两次的数据。
8分）（1）选择器材。
（1分）Array（2）摆放器材。
（2分）（3）观察与记录。
（5分）（4）整理器材。
2.探究凸透镜成缩小实像的规律（8分）器材准备：凸透镜（f约为10cm）、凹透镜、光屏、蜡烛、火柴、光具座、污物杯。
实验要求：选出凸透镜，利用凸透镜成缩小的实像，比较像距与物距，多次实验，寻找规律，并记录其中两次的数据。
１．物理实验题：探究凸透镜成缩小实像的规律（选出凸透镜，利用凸透镜成缩小的实像，比较像距和物距，多次实验，寻找规律，记下其中两次的数据。
8分）（2）调节器材。
（2分）（3）观察与记录。
（5分）（4）整理器材。
3.用天平和量筒测量小石块的密度（8分）器材准备：托盘天平及砝码一盒、量筒、小石块、细线、水杯、水、滴管、抹布。
实验要求：检查天平是否平衡；用天平和量筒测量小石块的密度。
１．物理实验题：用天平和量筒测量小石块的密度（8分）（1）检查天平是否平衡。
（1分）（2）进行测量，并把测量结果填入表中。
（6分）（3）计算小石块的密度。
（1分）（4）整理器材。
4.用天平和量筒测量盐水的密度（8分）器材准备：托盘天平及砝码一盒、量筒、烧杯、水杯、盐水、滴管。
实验要求：检查天平是否平衡；用天平和量筒测量盐水的密度。
１．物理实验题：用天平和量筒测量盐水的密度（8分） （1）检查天平是否平衡。
（1分） （2）进行测量，并把测量结果 填入表中。
2009-2013河南中招物理试题及详解
河南省2012年初中毕业学业考试物理试卷一、填空题：（每空1分，共14分）1．人说话的声音是声带产生的，“闻其声而知其人”是根据声音的来判断的．2．一束太阳光通过三棱镜折射后，被分解成七种颜色的光，在白色光屏上形成一条七彩光带，如图所示，这个现象叫光的．如果将白色光屏换成红色光屏，我们将（选填“能”或“不能”）看到七彩光带．3．小亮参加立定跳远考试，起跳时他用力向后蹬地，就能向前运动，一是利用了物体间力的作用是，二是利用了力可以改变物体的4．如图所示，在开口的矿泉水瓶上扎一个小孔，水便从小孔喷出．随着瓶内水面的降低，水喷出的距离越来越短，是因为小孔处水的压强逐渐变．堵住瓶口，水很快就停止流出，此时瓶内水面上方的气压比瓶外大气压5．北极和南极是冰雪的世界，虽然降水量很小，但那里的空气比北京的空气还要湿润，因为冰雪可以成水蒸气．尽管温度很低，北极熊仍然能闻到海豹的气味，说明在北极，空气分子仍然在．6．在图所示的电路中，电源电压为12V．闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值是Ω．将滑动变阻器R1的滑片向右移动，电压表的示数将变7．如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像．如果去掉光屏，眼睛在A 处（选填“能”或“不能”）看到这个像，原因是．二、选择题（每小题2分，共16分）在每个小题的选项中，只有一个选项符合题目要求，请将其字母代号填入题后的括号内．钩码，则（）12．如图所示，水平桌面上有两个完全相同的鱼缸甲和乙，盛有适量的水，把一个橡皮泥做的小船放入乙后，小船处于漂浮状态，此时两鱼缸内的水面刚好相平．然后把它们分别放在台秤上，则台秤的示数（）15．图是甲、乙两种物质的质量和体积的关系图象．若用质量相等的甲、乙两种物质分别制成实心正方体A、B，把它们平放在水平地面上，则两正方体A、B对水平地面的压强之比为（）三、作图题（每小题2分，共4分）16．如图所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图．17．如图所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图．四、实验探究题（第18题4分，第19题7分，第20题8分，共19分）18．用图所示的实验装置探究“产生感应电流的条件”．（1）实验中，通过观察来判断电路中是否有感应电流．（2）闭合开关，若导体ab不动，左右移动磁铁，电路中（选填“有”或“无”）感应电流．（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显．请提出一条改进措施：（4）该实验的结论是：闭合电路的一部分导体，在磁场中做磁感线运动时，导体中就会产生感应电流．19．用图1所示的装置探究摩擦力跟压力大小的关系．（1）实验时，拉动木块在水平木板上做匀速直线运动，弹簧测力计的示数就等于摩擦力的大小，因为这时的拉力和摩擦力是一对11所示，它的示数是（4）分析图象可知：当接触面的粗糙程度一定时，摩擦力跟压力的大小成．（5）实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上做匀速直线运动时的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小．你认为她的结论正确吗？，理由是：20．用图1所示的实验电路，测量一个标有“2.5V”字样的小灯泡的额定功率．（1）请在虚线框内画出与图1对应的电路图．（2）闭合开关后，电流表和电压表的示数都较小，小灯泡不发光，其原因是：（3）经过调整后，小灯泡发光，但如何使小灯泡正常发光呢？你的措施是：（4）爱探究的小强用另一只电流表A2和一个5Ω的定值电阻R，连接了如图2所示的电路，同样测出了小灯泡的额定功率．具体操作是：闭合开关，移动滑动变阻器的滑片，使电流表A2的示数为A，小灯泡正常发光．此时电流表A1的示数如图3所示，则小灯泡的额定功率为W．五、综合应用题（第21题8分，第22题9分，共17分）21．利用太阳能电池在太阳光照射下发电叫光伏发电．安阳市启动了“光伏工程”示范项目，在某中学的教学楼顶安装了总功率为20kW的光伏发电系统．（1）光伏发电系统发电时，能转化为（2）一天的有效光照时间按8h计算，该光伏发电系统一天共发电多少千瓦时？（3）该光伏发电系统一天的发电量，如果由热电转换效率为30%的热电厂来完成，需要燃烧多少千克煤？（煤的热值q煤=3.0×107J/kg ）（4）请写出一条光伏发电的优点．22．步行不仅是一种简易的健身运动，而且还能方便地对一些长度进行估测．（1）人正常步行时，步距变化不大，因此，步距可作为身体上的一把“尺子”．为了使这把“尺子”更可靠，请你说出一种测量步距的方法．（2）小华测出自己的步距为0.5m，他从教学楼的一端走到另一端，共走了84 步，则教学楼的长度是多少米？如果这个过程用时35s，则他的步行速度是多少？（3）小华根据自己的腿长和步距画出了图所示的步行示意图，对步行时重心的变化进行了分析，当两脚一前一后着地时重心降低，而单脚着地迈步时重心升高，因此每走一步都要克服重力做功．如果小华的质量为50kg，请根据图中小华测量的有关数据，计算他每走一步克服重力所做的功．（g取10N/kg ）（4）资料表明，人步行时消耗的能量大于克服重力所做的功．请你分析一下，人步行时还在哪些方面消耗能量？（写出一条）答案及解析=V=p==== V=，p======0.5A Q==V=v==1.2m/s2011年河南省初中学业水平暨高中学校招生考试试卷物理一、填空题 (每空1分，共14分)1．作为经典力学的先驱，伽利略在实验的基础上运用科学推理的方法，正确地揭示了：力不是维持物体运动的原因，而是物体运动状态的原因。
2011—2013河南中考物理试题及答案(word)清晰版
2011年河南省初中学业水平暨高级中等学校招生物理考试试卷一、填空题 (每空1分，共14分)1．作为经典力学的先驱，伽利略在实验的基础上运用科学推理的方法，正确地揭示了：力不是维持物体运动的原因，而是 物体运动状态的原因。
2．清晨荷叶上常挂有晶莹的露珠，这是由于夜间空气中的水蒸气遇冷 (填物态变化的名称)形成的。
空气中弥漫着荷花的清香，这是分子的 现象。
3．在我省高速公路上安装有太阳能视频监控系统，如图1所示。
晴天，电池板将太阳能转化为电能，并向蓄电池充电，将电能转化为 能储存起来。
监控摄像头的镜头相当于一个 透镜(选填“凹”或“凸”)。
4．图2为一种浴室防滑踏垫，其正而为仿草坪式设计，这是通过 的方法增大脚与垫之间的摩擦山；与地板接触的背面有许多小吸盘，将吸盘挤压到地面后，可利用 产生较大的压力，两措并举以达到理想的防滑效果。
5．某测电笔中有一个880k Ω的高阻值电阻，这个电阻与氖管是 联连接的。
当用这个测电笔测家庭电路的火线时，氖管发光，若人体及氖管的电阻均忽略不计，则此时通过人体的电流约为 mA 。
6．图3为小莉在水平地面上玩滑板时的情景。
她的滑板重40N ，与地面的总接触面积为8×l0-4m 2，当体重为440N 的小莉站在滑板上时，滑板对地面的压强为 ___Pa 。
7．图4是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变 (选填“强”或“弱”)，当电流变化到一定值时，衔铁与触点 (选填“1”或“2”)接触，电控照相机工作，拍摄违规车辆。
8．如图5所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N 极向纸内偏转。
小明由此推测：若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转。
请你说出小明推测的依据是： ，你认为磁针的N 极会向 (选填“纸内”或”纸外”)偏转。

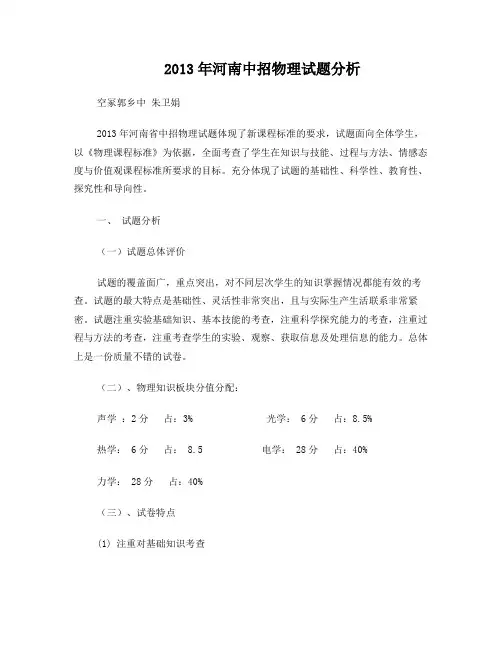

初中物理中招试卷分析2013
2013年河南中招物理试题分析空冢郭乡中朱卫娟2013年河南省中招物理试题体现了新课程标准的要求，试题面向全体学生，以《物理课程标准》为依据，全面考查了学生在知识与技能、过程与方法、情感态度与价值观课程标准所要求的目标。
充分体现了试题的基础性、科学性、教育性、探究性和导向性。
一、试题分析（一）试题总体评价试题的覆盖面广，重点突出，对不同层次学生的知识掌握情况都能有效的考查。
试题的最大特点是基础性、灵活性非常突出，且与实际生产生活联系非常紧密。
试题注重实验基础知识、基本技能的考查，注重科学探究能力的考查，注重过程与方法的考查，注重考查学生的实验、观察、获取信息及处理信息的能力。
总体上是一份质量不错的试卷。
（二）、物理知识板块分值分配：声学：2分占：3% 光学： 6分占：8.5%热学： 6分占： 8.5 电学： 28分占：40%力学： 28分占：40%（三）、试卷特点(1) 注重对基础知识考查河南省中招试卷对基础知识的考查始终是试卷的主旋律.其中基础题量约占80％，考查的知识点分别为物理现象、物理概念、物理规律、物理实验及基本物理量的测量，题目既符合大多学生的生活实际，又注意了知识的覆盖面，部分题目情景和插图直接来源于教材，题目要求的起点低，提高了大部分考生的自信心。
(2) 注重对学生能力的考查重点考查的能力包括阅读能力、观察能力、理解能力、实验能力、探究能力、推理能力、计算能力、迁移能力、综合分析应用能力等。
如21题和22题考查了压强、功、效率、热值、环境保护、电磁继电器、电学计算、图像等知识，综合性强，体现了知识的实用性。
(3) 联系生产生活实际，把知识与技能融于生活情景中考查填空第2题“吃冰棒时会感到粘住舌头”考查生活中的凝固现象；作图第17题考查生活中三孔插座及开关的连接；第22题以设计汽车超载自动报警电路为背景；第19题以神舟飞船发射成功为背景命题联系生产生活实际，关注社会热点。
(4) 加强物理方法的考查，提高科学素养实验第19题第（4）小题中“多次测量的目的”较灵活地对实验方法进行考查。
完整word版,2013年河南省中考物理试题及答案
2013年河南省初中学业水平暨高级中等学校招生考试试卷题及答案（word评析版）注意事项：1•本试卷共6页，五大题，22小题，满分70分，考试时间60分钟。
请用蓝、黑色水笔或圆珠笔直接答在试卷上。
2•答卷前请将密封线内的项目填写清楚。
一、填空题（每空1分，共14分）1•为了纪念物理学家的杰出贡献，常以他们的名字命名物理量的单位。
如：以安培命名电流的单位，以_________ 命名__________ 的单位。
【答案】牛顿力（或欧姆电阻；焦耳能量等）【评析】本题主要是对物理学史的简单考查，初中物理中出现的物理学家及其重要贡献。
2•图1是用带孔的竹管与药瓶制成的简易乐器，吹奏时发出的声音是由空气柱的 __________ 产生的，用手按住不同的孔，是为了改变声音的________________ .【答案】振动音调【评析】这题考察的是声音的产生，声音的三要素。
一切发声的物体都在振动，振动的物体一定不会发生。
音调指声音的高低，俗称声音的粗细，由物体振动的快慢决定；响度指声音的大小，俗称音量的大小，由物体振动的强弱及距声源的位置决定；音色指声音的特色，是区分发声体的依据。
3•生活中的“粘”字常与一些物理现象有关，如：吃冰棒时会感到粘舌头，这是由于水发生了现象_____________ （填物态变化名称）；表面平滑的铅块紧压后会粘在一起，这是因为分子间存在【答案】凝固弓I力【评析】本题考查的是物态变化和分子热运动。
经过分析题意，吃冰棒时感到粘舌头，是由于液态水转化成固态冰，属于凝固现象；分子之间存在引力和斥力，表面平滑的铅块紧压后会粘在一起就是对分子之间存在引力的考查。
4•图2为一木块在水平桌面上向右运动时的频闪摄影照片，所用闪光灯每隔相等时间闪亮一次，拍下此时木块的位置。
由照片记录可知木块的速度此过程中________________________________ ,木块受到的摩擦力______________ 。

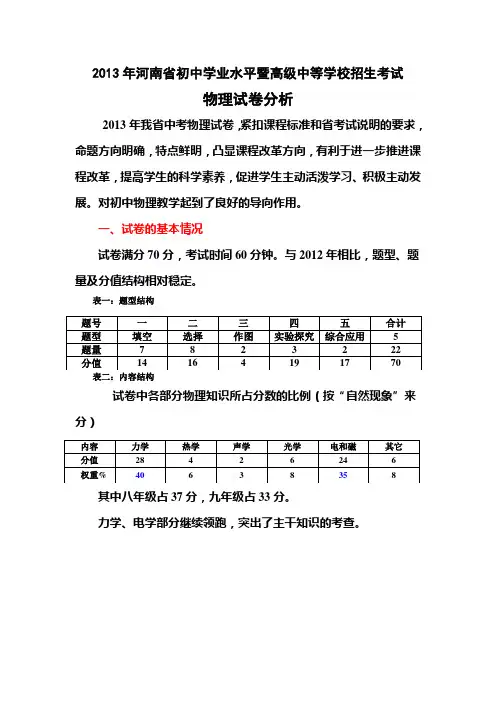

2013年河南省初中学业水平暨高级中等学校招生考试试卷分析
