单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动……单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。由于电度表的型号不同，各类型的电表在铅封盖内都有4各端子的接线图。以下是家用电表接法图。
家用电表接线原理图如下：
电表的接法一：直接接入法
如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。
直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号。
接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。无论何种接法，相线（火线）必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。
电表的接法二：经互感器接入法
在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种：
（1）单相电度表内5和1端未断开时的接法。
由于表内短接片没有断开，所以互感器的K2端子禁止接地。如下图
（2）单相电度表内5和1端短接片已断开时的接法。
由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。
以上就是电表的接法，以及家用电表接线图。

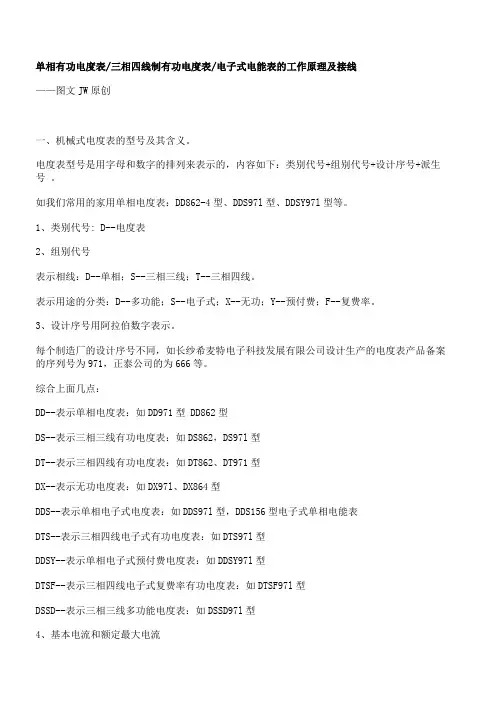

电能表的工作原理及接线
单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线
——图文JW原创
一、机械式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号 。
如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。
1、类别代号: D--电度表
2、组别代号
表示相线：D--单相；S--三相三线；T--三相四线。
表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。
3、设计序号用阿拉伯数字表示。
每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。
综合上面几点：
DD--表示单相电度表：如DD971型 DD862型
DS--表示三相三线有功电度表：如DS862，DS97l型
DT--表示三相四线有功电度表：如DT862、DT971型
DX--表示无功电度表：如DX97l、DX864型
DDS--表示单相电子式电度表：如DDS97l型，DDS156型电子式单相电能表
DTS--表示三相四线电子式有功电度表：如DTS97l型
DDSY--表示单相电子式预付费电度表：如DDSY97l型
DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型
DSSD--表示三相三线多功能电度表：如DSSD97l型
4、基本电流和额定最大电流 基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。
如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。
5、参比电压
指的是确定电度表有关特性的电压值
对于三相三线电度表以相数乘以线电压表示，如3x380V。
对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。
电度表接线及工作原理
电度表接线及工作原理
电度表是一种测量电能消耗量的仪表。它主要通过电流和电压的测量来计算电能的消耗量。接线通常是将电度表连接在电路的两个端点之间。
电度表的工作原理基于电磁感应和迟滞现象。当电流通过电度表的线圈时，它会产生磁场。根据电磁感应定律，当有导体穿过磁场时，会产生感应电动势。电度表中的电压线圈和电流线圈分别与电流回路和电压回路相连。当电流通过电流线圈时，会在电压线圈中产生感应电动势。电度表通过测量感应电动势来计算电流和电压的值，并进而计算电能的消耗量。
电度表还包含一个迟滞器，用于消除电流突变和扰动，确保测量结果的准确性和稳定性。迟滞器可以消除瞬时测量误差，使测量结果更加稳定。
总之，电度表通过测量电流和电压，利用电磁感应和迟滞现象来计算电能的消耗量。它是电力系统中常用的测量仪表之一。
电度表、电流表、电压表工作原理
电度表、电流表、电压表工作原理
一、电度表
A.电度表的概念：
电工通常用的电能表，是用来测量电能的仪表，俗称电度表。
B.电度表的工作原理：
①机械电度表工作原理：
当电能表接入电路时，电压线圈和电流线圈产生的磁通穿过圆盘，这些磁通在时间和空间上不同相，分别在圆盘上感应出涡流。
由于磁通与涡流的相互作用而产生转动力矩使圆盘转动，因磁钢的制动作用，使圆盘的转速达到匀速运动。
由于磁通与电路中的电压和电流成正比例，使圆盘在其作用下以正比于负载电流的转速运动，圆盘的转动经蜗杆传动到计度器，计度器的示数就是电路中实际所使用。
②电子电度表基本原理：
电子式电度表是利用电子电路/芯片来测量电能；
用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；
脉冲信号驱动步进马达带动机械计度器计度，或送微计算机处理后进行数码显示。二、电流表
A.电流表的工作原理:流表是根据通电导体在磁场中受磁场力的作用而制成的。当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。
由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。这叫磁电式电流表。
B.电流表的使用规则：
①电流表要串联在电路中（否则短路）；
②被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）；
③绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线。若将电流表连到电源的两极上,轻则指针打歪,重则烧坏电流表、电源、导线）；④看清表针停留位置（一定从正面观察）。
三、电压表
A.电压表的概念：
电压表是测量电压的一种仪器，常用电压表一一伏特表符号：V,在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。电压表是个相当大的电阻器，理想的认为是断路。
电压互感器、电流互感器、电能表的接线和原理图
电压互感器、电流互感器、电能表的接线和原理图
1、电压互感器，V/V接法电压互感器，V/V接法原理图
电压互感器，V/V接法3D图
2、电压互感器，Y/Y接法
电压互感器，Y/Y接法原理图 电压互感器，Y/Y接法3D图
3、电流互感器，不完全星型接法
电流互感器，不完全星型接法原理图 电流互感器，不完全星型接法3D图
4、电流互感器，星型接法
电流互感器，星型接法原理图 电流互感器，星型接法3D图（S2需要接地）
5、电能表接线示意图
三相三线电能表组合接线示意图（3*100V电能表+3*100V专变采集终端）
三相四线电能表组合接线示意图（3*57.7V电能表+3*100V专变采集终端）
三相四线电能表组合接线示意图（3*220V电能表+3*220V专变采集终端）
6、单变比计量箱原理图
两元件计量，输出6端钮
两元件计量，输出7端钮
三元件计量，输出10端钮
7、双变比计量箱原理图
两元件计量，输出6端钮
两元件计量，输出7端钮
两元件计量，输出9端钮
8、端钮与接线盒之间的接线图
6端钮接线示意图
7端钮接线示意图
9端钮接线示意图
10端钮接线示意图
电度表接线及工作原理 2
电度表接线及工作原理
电度表是测量电能的仪器，它能够记录电器的功率，电流和电压，以及用电量的消耗。在现代社会，电度表成为了家庭，工厂和商店等建筑的基本设备之一。在使用电度表前，我们需要了解一些基本知识，例如电度表的接线和工作原理。
电度表的接线很简单，但也必须小心谨慎。通常电度表有两个接线端子，即输入和输出端。输入端通常是直接与电源连接的，并设置电流限制器或过载保护器。输出端通常是接到电器的负载端，即电器的“负极”处。由于电流和电压的过大会对电度表和电器造成损害，因此在接线时必须谨慎注意。
现代电度表通常基于磁电原理工作。当电流通过电度表上的线圈时，它会在银子线上产生磁场。这个磁场将与磁针产生相互作用，使其偏转一定的角度。所偏转的角度取决于电流的大小。根据安培定则，电流与产生的磁场是成正比的，因此，磁针的偏转程度也与电流的大小成正比。在电度表的制造中，制造商会对磁针进行标定，使其与电流值对应。
除磁电原理外，电度表也可以基于电动原理工作。它们由电力电路上的电机驱动，当电流通过电动机时，它会转动，给电度表提供能量。与电磁电表类似，电动电表也需要校准和标定。
电度表通常分为两种不同类型，即直流电表和交流电表。直流电表适用于测量直流电路中的电流和电压。直流电度表通常可以提供比交流电表更快，更精确的测量结果。交流电表是用来测量交流电路的电流和电压的。由于交流电的周期变化，交流电表需要更复杂的设计，以便精确测量它们。
总之，电度表是现代电力系统中不可或缺的仪器之一。它们可以帮助我们测量电流和电压，并为我们提供所消耗的电力量的数据。在安装和使用电度表时，我们需要遵循正确的安全规范和接线过程，以确保我们的安全和准确的测量结果。
电度表的接线方法
电度表的接线方法
电度表是用来测量电能消耗的仪表，它在电力系统中扮演着非常重要的角色。正确的接线方法不仅可以确保电度表的正常运行，还可以保障电力系统的安全稳定运行。接下来，我们将介绍电度表的接线方法。
首先，接线前需要确认电度表的型号和规格，以及电压等级和额定电流。在进行接线前，务必断开电源，确保安全。接线时，应按照电度表的说明书或者相关标准进行操作，不得擅自更改接线方式。
接线时，需要注意以下几点：
1. 电压接线，将电压接线端子与电源的相应端子相连，一般为L1、L2、L3三相电源，接线时要确保接线牢固，接触良好。
2. 电流接线，将电流互感器的接线端子与电流互感器的输出端子相连，一般为I1、I2、I3三相电流接线，同样要确保接线牢固，接触良好。
3. 负荷接线，将电度表的负荷端子与负荷端相连，一般为L、N两根导线，同样要确保接线牢固，接触良好。
4. 接地，在接线完成后，务必进行接地操作，将电度表的接地端子与接地线相连，确保接地可靠。
5. 检查，接线完成后，需要进行仔细的检查，确保所有接线牢固可靠，接触良好，没有短路和接错现象。
总结，电度表的接线方法是电力系统中非常重要的一环，正确的接线方法可以确保电度表的正常运行，保障电力系统的安全稳定运行。在接线时，务必严格按照标准操作，确保接线牢固可靠，接触良好，避免短路和接错现象的发生。 希望以上内容能够帮助大家更好地了解电度表的接线方法，确保电力系统的安全稳定运行。
单相电度表的构成及两种接法
单相电度表的构成及两种接法
1、单相电度表的构成
单相有功电度表(简称：单相电度表)由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。。单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。由于电度表的型号不同，各类型的表在铅封盖内都有4各端子的接线图。
2、直接接入法
如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号，接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。无论何种接法，相线(火线)必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。
3、经互感器接入法
在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种：①单相电度表内5和1端未断开时的接法。由于表内短接片没有断开，所以互感器的K2端子禁止接地。②单相电度表内5 和1端短接片已断开时的接法。由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。
家用单相电能表正确接线方法：左火L,右零N
1 家用单相电能表正确接线方法：左火L，右零N
首先可以肯定的是，家用单相电能表的接线必须左火L，右零N，左边：火线进，火线出，右边零线进，零线出。
1、单相电度表的工作原理：以机械式电度表为例:由公式P=UIcosφ可知，计算电功率需要U和I，一般通过电度表内的电压互感器和电流互感器来完成测量。电压互感器和线路并联，电流互感器和线路串联。所以即使接反了，电度表也能运转。
现在的电子智能电表采用微分计量方式，更加的精确，在火线和零线接反的情况下依然可以正确计量。#8203;2、电能表的接线。（1）标准的规范！单相电能表的接线已经有标准规范了，1-L进，2-L出，3-N进，4-N出，是标准化的规范。（2）单相电度表现在都是电子智能电表了，就算是火线和零线接反了：1-零进，2-零出，3-火进，4-火出，电度表依然能够正确计量。
一般居民的电度表都是由供电局指派专门的安装员来安装的，接反的概率很小。
100v电度表的接法
100v电度表的接法
答：（1）Vv 接线方式：广泛用于中性点绝缘
系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。
（2）Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。信息请登陆:输配电设备网。
（3）YN,yn接线方式：多用于大电流接地系统。
（4）YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定，但此接线方式在10KV及以下的系统中不采用。下面我们一起来看看“电压互感器、电能表的原理图解及接线图解。
一、电压互感器接法
V/V接法原理图
V/V接法3D示意图
二、电压互感器Y/Y接法
Y/Y接法原理图
Y/Y接法3D示意图
三、电流互感器不完全星型接法
电流互感器不完全星型接法原理图
电流互感器不完全星型接法3D示意图
