人教版九年级物理全一册第十八章电功率单元测试题
九年级物理试卷
九年级全一册单元测试 物理试题（卷）
第十八章 电功率
一、选择题（每题3分，共24分）
1. 电功和电功率的单位分别是（ ）
A.千瓦时和焦耳 B.瓦和千瓦 C.焦耳和瓦特 D.千瓦和千瓦时
2. 下列说法正确的是（ ）
A.电流通过导体消耗的电能越多，电功率越大
B.电功率小的用电器消耗的电能少
C.1s内电流通过用电器做功越多，电功率越大
D.电能表是测量电功率的仪表
3. 在如图1的电路中，R1是定值电阻，电源电压保持不变。闭合开关S，当滑动变阻器滑片P向右滑动时，下列现象中会发生的是（ ）
A. 电流表、电压表的示数都变 B．电流表示数变小，电压表示数不变
C．电路消耗的总功率增加 D．R1消耗的电功率减小
4. 小吴家的电能表5月1日的读数如图2甲，6月1日的读数如图2乙，若电价为0.5元/度，则小吴家5月份的应交电费是（ ）
A.33.95元 B.27.75元 C.30.62元 D.277.5元
5. 电炉通电以后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，原因是（ ）
A.通过电炉丝的电流大 B.通过导线的电流大
C.电炉丝的电阻小，发热功率小 D.导线的电阻小，发热功率小
6. 用电器工作时将电能转化为其他形式的能。现有白炽灯、电扇、电视机各一个，规格均为“220V、60W”。若将它们同时接人家庭电路中，在相同的时间内，转化的内能最多的是（ ）
A．白炽灯 B．电扇 C．电视机 D．一样多 图1 S
V
R1 R2 P A
图2 九年级物理试卷
7. 用电热丝烧水，当电压为U，t秒内可将水烧开，如果电压降为原来的一半，则烧开同样的水所需时间为（ ）
A.t/2 B.4t C .2t D.t/4
8. 甲、乙两只普通照明灯泡的铭牌如图3所示，下列说法中正确的是（ ）
A. 甲灯的实际功率一定是25w
B. 将乙灯接入110V电路中，它的实际功率为50w
C. 两灯均正常发光时，乙灯消耗的电能较多
D. 两灯均正常发光时，甲灯灯丝电阻较大
二、填空题（每空1分，共 40 分）
9. 电功率是表示 的物理量，一电动机在1min内做功6000J电功，它的电功率是 。
10. 家中用电器的额定电压一般是 V，通常情况下它们以 的连接方式接入电路；用电饭煲煮饭是利用电流的 效应。小飞家里的电能表规格如图4所示。一天晚上，他家已接通了60W的灯3盏，75W的电视机一台，最多还能接通 瓦的用电器，此时他家照明电路的总电阻 (填“最大”、“最小”)。
11. 小明利用标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。
（1）当L1正常发光时，通过L1的电流为 A；
（2）图5甲中OA和OB分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图5乙电路，要使其中一个灯泡正常发光（确保电路安全），电路中电流表的示数为 A，电压表的读数是 V，电路消耗的总功率为 W。
12. 小红家的电能表上标有600r/(kW·h)的字样，如果她家只有一件用电器正在工作，转盘在6min内转了60转，这个用电器在这段时间内消耗的电能是 kw﹒h，合 J，这个用电器的电功率是 W。
13. 如图6所示的是电阻值不同的两个电阻的I-U图象，从图中可知R1 R2；若将R1和R2串联接在电源上，消耗的电功率P1 P2；若将R1和R2并联接在电源上，相同时间内消耗的电能W1 W2（选填“>”或“<”或“=”）。 图3
图4 L2 L1
S
甲 图5 乙
I/A R1
R2
U/V
图6 九年级物理试卷
14. 甲、乙两个灯泡分别标有“220V 40W”、“220V 60W”字样，并联在220V电源上通过灯丝电流大的是 灯泡；如果两灯泡钨丝长短一样，则钨丝较粗的是 灯泡；若它们串联在220V的电路中，较亮的是 灯泡。
三、实验探究题（2小题，共20分）
15. 小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器、电流表、电压表、开关及导线若干。
(1)图7中图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大。
(2)小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是
。
(3)按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是 （填正确选项前的字母）
A．滑动变阻器断路 B．开关接触不良
C．小灯泡与灯座接触不良 D．电流表断路
(4)排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中，从表中可知小灯泡的额定功率为 W。
(5)若将两个小灯泡串联后接在3V电源的两端，两灯消耗的总电功率为 W。
电压表的示数U/V 电流表的示数I/A 小灯泡的功率P/W
1.5 0.16
2.5 0.20
2.8 0.22 图7 九年级物理试卷
16. 小明要用图8所示的实验器材探究电流一定时，电流的热效应与电阻的关系”，其中瓶内电阻丝的长度、粗细都相同。
（1）请用笔画线代替导线，把电路连接完整。
（2）电流产生热量的多少不易直接测量，因此，在这个实验中是通过
显示电流产生热量的多少的。
（3）在这个实验中，除了控制电流一定外，还要控制的量有 、
。（写出2个）（4分）
（4）根据所学知识可知，在相同时间内 瓶内的电阻丝放出的热量较多。
四、综合计算题（2小题，共16分）
17. 如图9中图甲所示，额定电压为20V的灯泡L与滑动变阻器R串联接入电路，电源电压为24V。灯泡L的I﹣U图象如图乙所示，当灯泡正常发光时，求：
（1）通过灯泡的电流和灯泡所消耗的电功率；（3分）
（2）滑动变阻器接入电路的阻值。（3分）
18. 一个标有“220V 100W”字样的灯泡L1,求：
（1）1度电可供该灯泡工作多长时间？（3分）
（2）该灯泡的电阻多大？（3分）
（3）若把L1与标有“220V 40W”的灯泡L2串联到220V的电路中。求L1实际消耗的电功率。（不考虑温度对灯丝电阻的影响）（4分） 图8
图8 九年级物理试卷
九年级全一册单元测试 物理试题（卷）
第十八章 电功率（参考答案）
一、选择题
1.C 2.C 3.D 4.B 5.D 6.A 7.B 8.D
二、填空题
9. 电流做功快慢，100W
10. 220，并联，热，405，最小
11.（1）1 （2）0.5，2，4
12. 0.1，3.6×105，1000
13. ＜，＜，＞
14. 乙，乙，甲
三、实验探究题
15. （1）图略 （2）电流表使用前没有将指针调到零刻度线处
（3）C （4）0.5W （5）0.48W
16. （1）图略 （2） 温度计示数升高的多少
（3）两瓶内煤油的质量、通电时间、油的初始温度相同 （4）乙
四、综合计算题
17. （1）通过灯泡的电流为0.4A，灯泡所消耗的电功率为8W
（2）滑动变阻器接入电路的阻值为10Ω
18. （1）1度电可供该灯泡工作的时间：t=hkwkwhPW101.01
（2）该灯的电阻R1=484100)220(212WVPU
（3） L2的电阻R2=121040)220(222WVPU
电路的电流I=21RRU=AV13.01210484220
L1消耗的实际电功率：P实=I2R1=(0.13A)2×484=8.18W
(必考题)人教版初中九年级物理下册第十八章《电功率》测试卷(含答案解析)
一、选择题
1．在如图甲所示的电路中，电源电压为9V且保持不变，电流表的规格为0~0.6A，电压表的规格为0~15V，灯泡上标有“6V，6W”字样，灯泡电流随电压变化关系如图乙所示，则保证电路安全前提下，下列说法正确的是（ ）
A．当电流表示数为0.4A时，电压表的示数为1V
B．滑动变阻器接入电路中的最小阻值是6.7Ω
C．灯泡最亮时灯泡两端的电压为6V
D．灯泡消耗的最大功率为1.2W
2．一物理兴趣小组用图甲所示的电路来测量一个软性材质的电阻R的阻值，电源电压恒定，闭合开关后，调节滑动变阻器的滑片，把每次实验中得到的电压表和电流表示数描点在U-I图像中，然后连接这些点得到如图乙所示的U-I图像，则由图可知（ ）
A．定值电阻R的阻值为20Ω
B．当滑片P向左移时，电路总功率变大
C．若将R均匀拉长两倍以后，再重新进行实验，则描出的图线应在U-I图像的Ⅱ区
D．当电压表示数为2V时，电路中消耗的总功率0.4W
3．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（ ）
A．本次探究实验中没用到控制变量法。 B．通电后，甲图中A、B电阻产生的热量之比是1：2
C．为了探究电热与电阻的关系，应该选择乙实验
D．通电时间相同时，甲装置中左边U形管的高度差更大
4．如图所示分别是小明家上月初和上月末电能表的示数。结合表盘上的信息可知，下列判断正确的是（ ）
A．小明家上个月消耗的电能为1011kW•h
B．小明家家庭电路中的干路电流不得超过10A
C．电能表上指示灯闪烁160次，表示家庭电路消耗0.1J的电能
D．电能表上指示灯闪烁的次数越快，说明电路中消耗的总电功率越大
5．小乐家有额定电压相同的电烤箱和电饭锅各一个，按照每度电0.5元的计费标准，将它们正常工作1小时的用电费用绘制成了如图所示的柱状图。下列判断正确的是（ ）
A．电烤箱正常工作时的电压最高
B．正常工作时，它们做功一样快
人教版九年级下册物理第十八章《电功率》测试卷(含答案)
1 / 15
人教版九年级下册物理第十八章
《电功率》测试卷（含答案）
一、选择题(每题3分，共30分)
1．下列用电器正常工作时，功率接近1 200 W的是( )
A．白炽灯 B．空调 C．电视机 D．洗衣机
2．夏天到了，相比于空调，使用电风扇更节能环保。如图所示的是一款电风扇的“挡位”旋钮，当由2挡位调至3挡位时，能够吹出更强劲的风，则相较于2挡，下列关于3挡的说法正确的是( )
A．消耗电能更多
B．消耗电能更快
C．消耗电能更少
D．消耗电能更慢
3．下列属于防止电流热效应产生危害的实例是( )
A．家里使用电热水壶烧水
B．利用电视机后盖的小孔散热
C．家里使用电饭锅煮饭
D．小佳妈妈使用电熨斗熨衣服
4．a、b、c三盏灯分别标有“110 V 20 W”“220 V 40 W”“36 V 350 W”字样，若三盏灯都正常发光，则它们的亮度情况是( )
A．a灯最亮 B．b灯最亮 C．c灯最亮 D．三盏灯一样亮 2 / 15
5．定值电阻R1标有“10 Ω 1 A”字样，R2标有“15 Ω 0.6 A”字样，将R1、R2接入由一个开关和电压恒定的电源组成的电路，在保证电路安全的情况下，下列说法正确的是( )
A．R1、R2并联时，通过干路的最大电流为1.6 A
B．R1、R2并联时，R2的最大功率为9 W
C．R1、R2串联时，电源电压最大为19 V
D．R1、R2串联时，R1的最大功率为3.6 W
6．如图所示的为明明家的电能表，他将新买的电水壶单独接入电路时，发现电能表的转盘在1 min内转了6 r。下列关于电能表和电水壶的说法正确的是( )
A．电能表应接在家庭电路的总开关之后
B．为了不损坏电能表，明明家同时使用的用电器的总功率不能超过2 200 W
C．电水壶的实际功率为600 W
D．该电能表此时的读数为11 234 kW·h
7．有一个定值电阻R和一只小灯泡L，流过它们的电流与其两端电压的关系如图甲所示，把它们并联在电路中，如图乙所示。闭合开关S，这时电流表示数为0.6 A，则电源电压和小灯泡的电功率分别是( )
人教版初中物理九年级第18章《电功率》测试试题(含答案)
人教版初中物理九年级第18章《电功率》测试试题（含答案）
1 / 9 第18章《电功率》测试题
一、单选题（每小题只有一个正确答案）
1．下列四个节能灯，均接在36V电压下工作，能正常发光的是（ ）
A．220V 18W B．220V 9W C．12V 18W D．36V 9W
2．下列家用电器中，正常工作时电流最接近0.5安的是（ ）
A．电饭煲 B．电视机 C．电熨斗 D．空调器
3．无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（ ）
A．手机 B．手电筒 C．电视机遥控器 D．电视机
4．下列物理量的估计最接近实际的是（ ）
A．液晶电视机正常工作时的电流约为10 Ａ
B．家用空调的额定功率约为50 W
C．对人体安全的电压为220 V
D．一节新干电池的电压约为1.5 V
5．用电器通电时都会发热，下列哪种用电器可以认为是将电能全部转化成了内能
( )
A．电吹风 B．电熨斗 C．电风扇 D．电视机
6．小华家电热毯内的电阻丝断了，她爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯烧焦了，其原因可能是：（ ）
A．电阻丝总长度变短，总电阻变小，电流变大
B．电阻丝总长度变短，总电阻变大，电流变小
C．接头处电阻变小，相同时间内释放的热量更多
D．接头处电阻变大，相同时间内释放的热量更多
7．将灯L1、L2连接在某电路中，发现灯L2比灯L1亮很多，为了确定两个灯是怎样的连接方式，小明用电压表测得两个灯两端的电压都是2V，下列说法正确的是（ ）
A．两个灯一定是串联 B．两个灯一定是并联
C．两个灯的规格一定一样 D．两个灯可能是串联也可能是并联
8．小明家的电能表月初的数字是，月末表盘的示数如图所示。若按0.5元/kW•h的标准收费，他家本月应缴纳电费 元。若此电能表的转盘在10min内转过400r，则接在该电能表上的用电器总功率为 W． （ ）
最新人教版初中物理九年级全册第十八章《电功率》检测题(含答案解析)
一、选择题
1．甲、乙两只灯泡的I－U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，乙灯消耗的功率是（ ）
A．2 W B．0.8 W C．1. 2 W D．3 W
2．某一阻值为R的电阻，通过的电流为I时，在t时间内产生的热量是Q。则当另一阻值为2R的电阻，通过电流是2I时，在同样的t时间内产生的热量为（ ）
A．2Q B．4Q C．8Q D．16Q
3．如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻0R为保护电阻；显示仪是由电流表或电压表改装而成。在测人的体温时，显示仪的示数会随被测者体温的升高而增大，下列分析正确的是（ ）
A．显示仪是由电流表改装成的
B．被测温者温度越高，电路消耗的电功率越小
C．热敏电阻R随着温度的升高阻值增大
D．将0R更换为阻值更大的电阻，测相同温度，显示仪示数变大
4．如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。移动滑动变阻器的滑片，由接入电路中的最大阻值开始记录数据，得到小灯泡的UI图像，由此可知（ ）
A．灯泡的额定功率为6.25W
B．电路消耗的最小功率为0.45W
C．滑动变阻器的最大阻值为20Ω
D．正常工作时灯丝电阻为40Ω
5．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（ ）
A．甲、乙并联时允许干路最大电流为1.6A
B．甲、乙并联时允许乙的最大功率为5.4W
C．甲、乙串联时允许电源最大电压为19V
D．甲、乙串联时允许甲的最大功率为10W
6．如图所示，电源电压保持不变，滑动变阻器的滑片P向a端移动过程中，下列判断正确的是（ ）
A．电流表示数变小 B．电路的总电阻变大 C．电路的总功率变大 D．电压表示数变大
7．如图所示，L1、L2两个白炽灯泡的额定电压相同。闭合开关，看到L1灯发光、L2灯不发光的现象。则下列说法正确的是（ ）
_人教版 九年级 物理第十八章 电功率图像练习
电功率图像练习
一、单选题
1．如图所示是电阻甲和乙的I—U图象，下列说法正确的是（ ）
A．电阻甲的阻值不变，大小为0.1Ω
B．乙的电阻随着电压的增大而减小
C．若将甲、乙串联在9V的电源上，则乙的实际功率为2W
D．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W
2．额定电压均为 6V的甲、乙两灯，U-I图线如图所示，下列说法正确的是（ ）
A．甲、乙两灯的电阻均随电压增大而减小
B．甲、乙两灯并联在电路中，乙灯更亮
C．甲、乙两灯串联接在电压为 8V的电源两端时，实际功率之比为 1:3
D．甲、乙两灯的电阻之比为1:2
3．如图所示是电阻甲和乙的U-I图象，下列说法正确的是（ ）
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联接在电压为2V电源上时，乙的功率为0.4W
D．甲、乙串联通过电路中电流为0.2A时，经过1s的时间，电阻甲产生的热量为0.6J
4．如图甲所示，电源电压不变，第一次实验闭合开关S1、S2，断开S3，将R2的滑片P2置于最下端，R1的滑片P1从最左端滑至最右端时，电路消耗的功率为P。第二次实验闭合开关S3，断开S1、S2，将R2的滑片P2从最下端向上滑至中点时，电压表V2的示数为3V，若继续向上滑动滑片P2，电路消耗的最大功率为P。如图乙所示是两次实验中电流表A与电压表V1、V2示数关系的图象。下列说法正确的是（ ）
A．R2的最大阻值为20Ω
B．该电路工作时，能消耗的最大总功率为3.6W
C．两次实验中，P:P′=1:2
D．第一次实验向右移动滑片P1的过程中，电路消耗的功率将变大
5．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。若把这种规格的两只灯泡串联在6V的电源两端，每只灯泡的实际电阻和实际功率分别为（ ）
A．10Ω 0.9W B．6Ω 1.5W C．6Ω 0.95W D．10Ω 1.8W

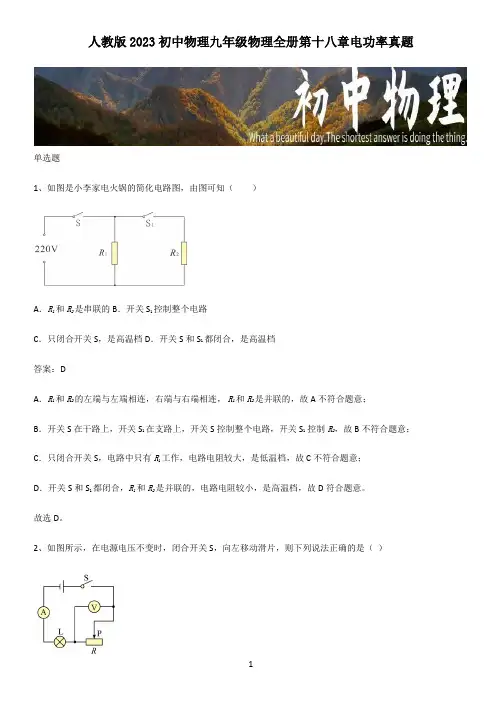

人教版2023初中物理九年级物理全册第十八章电功率真题
1
人教版2023初中物理九年级物理全册第十八章电功率真题
单选题
1、如图是小李家电火锅的简化电路图，由图可知（ ）
A．R
1和R
2是串联的B．开关S
1控制整个电路
C．只闭合开关S，是高温档D．开关S和S
1都闭合，是高温档
答案：D
A．R
1和R
2的左端与左端相连，右端与右端相连， R
1和R
2是并联的，故A不符合题意；
B．开关S在干路上，开关S
1在支路上，开关S控制整个电路，开关S
1 控制R
2，故B不符合题意；
C．只闭合开关S，电路中只有R
1工作，电路电阻较大，是低温档，故C不符合题意；
D．开关S和S
1都闭合，R
1和R
2是并联的，电路电阻较小，是高温档，故D符合题意。
故选D。
2、如图所示，在电源电压不变时，闭合开关S，向左移动滑片，则下列说法正确的是（ ）
2
A．灯泡L变亮，电压表的示数变小
B．灯泡L变亮，电压表示数变大
C．电流表示数变大，电压表的示数变大
D．电流表示数变小，电压表的示数变小
答案：A
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测量电路中的电流；闭合开关S，
向左移动滑片，滑动变阻器接入电路的阻值变小，由串联分压的特点可知，滑动变阻器分得的电压变小，即电
压表示数变小；由于电源电压不变，则灯泡两端电压变大；滑动变阻器接入电路的阻值变小，总电阻变小，根
据欧姆定律可知，电路中的电流增大，即电流表示数变大；灯泡两端的电压和电流都变大，由𝑃=𝑈𝐼 可知，灯
泡的实际功率变大，灯泡变亮。故A正确，BCD错误。
故选A。
3、某兴趣小组用一根电阻为R
的镍铭合金电阻自制了一台电烘箱，下列说法正确的是（ ）
A．由公式𝑅=𝑈
𝐼得知，R
与U
成正比，与I
成反比
B．电阻丝中的电流是正电荷定向移动形成的
C．换档减小接入电路的电阻丝长度，电烘箱的功率减小
D．电烘箱工作时是将电能转化为内能
答案：D
A．电阻与材料、长度、横截面积、温度有关，与电压和电流无关，故A错误；
(人教版)重庆市初中物理九年级全册第十八章《电功率》测试题(答案解析)
一、选择题
1．甲、乙两只灯泡的铭牌如图所示，将它们串联接入220V电路两端，下列说法正确的是（ ）
A．两灯泡的额定电压都变小了
B．两灯泡的额定电功率都变小了
C．通过灯泡L甲的实际电流比L乙的实际电流大
D．灯泡L甲两端的实际电压比L乙两端的实际电压大
2．甲、乙两只灯泡的I－U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，乙灯消耗的功率是（ ）
A．2 W B．0.8 W C．1. 2 W D．3 W
3．下列家用电器中，主要利用电流热效应工作的是（ ）
A．洗衣机 B．电风扇 C．电视机 D．电饭锅
4．如图所示分别是小明家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（ ）
A．小明家家庭电路中的干路电流不得超过10A
B．小明家上个月消耗的电能为1011kW•h
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D．小明家允许接入用电器的总功率不能超过8800W
5．对下列物理量的认识中，你认为最符合实际情况的是（ ）
A．教室内一盏日光灯的功率为200W
B．家用空调器的电流约为5A C．汽车发动机的效率能达到80%
D．对人体的安全电压为36V
6．下列几个单位中，不属于电能单位的是（ ）
A．千瓦 B．度 C．千瓦·时 D．焦耳
7．如图所示，电源电压不变。闭合开关后，将滑动变阻器的滑片向右移动时，电路中（ ）
A．电流表的示数变大 B．滑动变阻器的功率变大
C．电压表的示数不变 D．小灯泡的亮度变暗
8．如图所示，电源两端电压恒定。闭合开关，灯泡L1比灯泡L2亮，则（ ）
A．L1的电阻比L2的大
B．通过L1的电流与通过L2的电流相等
C．若L1灯丝烧断，L2的实际电功率不变
D．若L2灯丝烧断，通过L1电流变大
9．将两根电热丝R1和R2串联起来，接在如图所示的电路中通电，若R1＞R2则（ ）
人教版九年级物理第十八章电功率计算题专项练习Ⅰ(解析卷)
1 人教版九年级物理第十八章电功率计算题专项练习Ⅰ
参考答案与试题解析
一、计算题。
1．如图是苏泊尔电饭锅的原理图，它有加热和保温两挡，通过S的通断进行调节，R0，R都是电阻，当是加热挡时电路的电功率为1000W，当是保温挡时电路总功率为22W。求：
（1）要使电饭锅处于低温挡时，开关S应处于 断开 状态？
（2）电阻丝R0的阻值是多大？
（3）当电饭煲处于保温挡时，电路中的电流多大？保温5min电阻丝R0产生的热量是多少？
【分析】（1）根据P＝结合电路图分析开关断开和闭合时电饭锅的工作状态；
（2）由电饭锅的加热挡功率，根据P＝计算R0的电阻；
（3）由电饭锅的保温挡功率，根据P＝UI计算此时电路中电流，由焦耳定律计算保温5min电阻丝R0产生的热量。
【解答】解：（1）由图知，S闭合时，只有电阻R0接入电路中；S断开时，两电阻串联，
由串联电路的电阻特点知，S断开时，电路的总电阻较大，电源电压一定，由P＝可知，此时电饭锅的电功率较小，为保温状态，则S闭合时为加热状态；
（2）由题知，加热挡时电路的电功率为1000W，此时只有R0接入电路中，
由P＝可得：
R0＝＝＝48.4Ω；
（3）由题知，保温挡时电路总功率为22W， 2 由P＝UI可得，此时电路中电流：
I＝＝＝0.1A，
此时两电阻串联，所以I0＝I＝0.1A，
所以保温5min电阻丝R0产生的热量：
Q0＝I02R0t＝（0.1A）2×48.4Ω×5×60s＝145.2J。
答：（1）断开；
（2）电阻丝R0的阻值为484Ω；
（3）当电饭煲处于保温挡时，电路中的电流为0.1A，保温5min电阻丝R0产生的热量是145.2J。
【点评】本题考查了串联电路特点、电功率以及焦耳定律公式的应用，灵活应用公式、正确判断电饭锅的工作状态是解题的关键。
2．小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min。水的温度由20℃升高到50℃．已知c水＝4.2×103J/（kg•℃），求：
《好题》初中物理九年级全册第十八章《电功率》检测题(含答案解析)(5)
一、选择题
1．在用电高峰时，家庭电路中的电压会比其他时段的220V稍微降低。一盏标有“220V
100W”的白炽灯，在用电高峰和其他时段相比（ ）
A．额定功率不变，灯泡变暗 B．实际功率不变，灯泡变暗
C．实际功率减小，灯泡变亮 D．额定功率减小，灯泡变亮
2．小明帮爷爷在院落装照明灯，他将标有“220V 100W”的节能灯接在家庭电路中，通电后节能灯比正常发光时暗，经检测它两端的实际电压为198V，则这盏节能灯的实际功率为（ ）
A．100W B．81W C．50W D．25W
3．小乐家有额定电压相同的电烤箱和电饭锅各一个，按照每度电0.5元的计费标准，将它们正常工作1小时的用电费用绘制成了如图所示的柱状图。下列判断正确的是（ ）
A．电烤箱正常工作时的电压最高
B．正常工作时，它们做功一样快
C．电烤箱正常工作时的电流大于电饭锅的电流
D．在一个月内，小乐家电烤箱的用电费用一定比电饭锅的用电费用多
4．为防止患有阿尔茨海默病的爷爷半夜走失，小明同学发现了一个可贴在爷爷脚底的薄膜式压力传感器，当爷爷起床行走时，电路中电流改变引发报警并向手机APP发送信息。如图甲所示是它的等效电路图。其压敏电阻R与压力F的关系如图乙所示，那么，当爷爷起床行走时（ ）
A．压敏电阻随着压力的增大而增大
B．电路中电流增大，R两端电压增大
C．电路中R0两端电压增大
D．电路中消耗总功率减小
5．有两只灯泡L1和L2，分别标有“PZ110-40”、“PZ110-60”字样，若不考虑温度对电阻的影响，下列说法正确的是（ ）
A．串联后，通过L1的电流大 B．并联后，接在110V的电源上，L1消耗的电功率大
C．串联后，接在220V的电源上，它们都能正常发光
D．串联后，接在110V的电源上，L1消耗的功率大
6．生活中的许多现象都与物理知识息息相关，以下描述中符合生活实际的是（ ）
A．一节新电池的电压为2V B．白炽灯的正常工作电流约为0.1A
《常考题》初中物理九年级全册第十八章《电功率》测试题(含答案解析)
一、选择题
1．小明帮爷爷在院落装照明灯，他将标有“220V 100W”的节能灯接在家庭电路中，通电后节能灯比正常发光时暗，经检测它两端的实际电压为198V，则这盏节能灯的实际功率为（ ）
A．100W B．81W C．50W D．25W
2．下列家用电器中，主要利用电流热效应工作的是（ ）
A．洗衣机 B．电风扇 C．电视机 D．电饭锅
3．下列主要运用电流热效应工作的用电器是（ ）
A．电烤火炉 B．电风扇 C．电视机 D．手机
4．如图所示，灯泡L上标有“6V、9W”字样，闭合开关S后，灯泡正常发光，电压表V1的示数为U1，电压表V2的示数为U2。若U1：U2=2：3，则下列说法不正确的是（ ）
A．电源电压是15V
B．电阻R的阻值是6Ω
C．灯泡L中的电流是1.5A
D．电阻R消耗的功率是6W
5．下表是小明甲电饭煲铭牌的部分信息，小明家电能表的示数如图所示。把电饭煲接在家庭电路中使用时，下列说法错误的是（ ）
额定电压 220V
频率 50Hz
额定功率 高档 1800W
中档 1200W
低档 500W
A．电饭煲是利用电流的热效应工作的
B．电饭煲在中档正常工作时电热丝阻值比低档正常工作时小
C．电饭煲在高档正常工作10min，消耗的电能为1.08106J
D．若家中只接入电饭煲，在高档正常工作10min，电能表示数将变成84.3kW·h
6．如下图是华为电脑的电源充电器配件，从这个配件上的各项电学参数可以看出该款适配器工作时的最大输出功率约为（ ）
A．45W B．65W C．180W D．432W
7．如图所示，电源电压保持不变，滑动变阻器的滑片P向a端移动过程中，下列判断正确的是（ ）
A．电流表示数变小 B．电路的总电阻变大 C．电路的总功率变大 D．电压表示数变大
8．把标有“4V 8W”的灯泡1L和“2V 2W”的灯泡2L串联后接在电源两端，其中一只灯泡正常发光，另一只没有达到其额定功率，则正确的是（ ）
