光刻技术的发展概要
摘要：
光刻在半导体集成电路制造工艺中，无论是从占用的资金、技术还是人员来看，都有举足轻重的地位。光刻工艺的发展历史就是集成电路的发展历史，光刻技术的发展现状就是集成电路的发展现状，不论是最低端的，还是今天最为先进的集成电路制造，光刻技术水平始终决定着集成电路的生产水平。
关键词：光刻 曝光 分辨率
引言：
30多年以来，集成电路技术的发展始终是随着光学光刻技术的不断创新所推进的。在摩尔定律的驱动下，光学光刻技术经历了接触／接近(Aligner)、等倍投影、缩小步进投影(Stepper)、步进扫描投影
(Scanner)曝光方式的变革(见图l所示)，曝光波长由436nm的h线向365nm的i线、继而到248nm的KrF0．5 m、0．35 m、0．1 m、90 nnl、65 nm、45 nnl等节点。光刻技术始终为摩尔定律的不断向前推进而孜孜不懈地努力着，目前已迈向了32 nn]节点的开发阶段。
一．推动光刻技术和设备发展的动力
经济利益是si片直径由200ram向300mm转移的主要因素。Canon于1995年着手300ram曝光机，推出了EX3L和[5L步进机，于1997～1998年提供日本半导体超前边缘技术(SELETE)集团使用，ASML公司的300ram步进扫描曝光机使用193nm波长，型号为FPA2500，也于1999年提供给SELETE集团使用。曝光是芯片制造中最关键的制造工艺，由于光学曝光技术的不断创新，一再突破人们预期的极限，使之成为当前曝光的主流技术。1997年美国GCA公司推出了第一台分布重复投影曝光机，被视为曝光技术的一大里程碑，1991年美国SVC公司推出了步进扫描曝光机，它集分布投影曝光机的高分辨率和扫描投影机的大视场、高效率于一身，更适合 (<0125 m)线条的大规模生产曝光。后来Nikon公司又推出了NSR2S204B，用KrF，使用变形照明(MBI)可做到0115 111的曝光。ASML公司也推出PAS15500／750E，使用该公司的AERILAIJII照明，可解决0113 in曝光。但1999ITRS建议。01l3 111曝光方案是用193nm或248nm加分辨率提高技术 (RET)；0110 nl曝光方案是用157、193nm加RET、接近式x光曝光(PxL)或离子束投影曝光(IPL)。目前，Ic加工中线宽在0．25 m 以上的大生产光刻设备，基本都采用i谱线光源，当线宽在0．25g．m--~0．18 m 时，将采用248nm DUV(远紫外)投影光刻技术，若将DUV 辅以提高光刻分辨率的诸多措施，将可用于0．15 m IC器件的研制，这种光源多采用KrF准分子激光器。但到了0．18 m 以下时，人们还是认为光学光刻将会发展193nm 和157nmVUV(真空紫外／深紫外)准分子激光光刻技术。193nm技术已比较成熟[4]，商品化在即，只是还有些问题正在解决，比如抗蚀剂等问题。157nm 的F。准分子激光光刻技术，被认为是193nm 的后续技术，可用于0．10 m尺寸IC器件的加工，现已有工业级的F2激光器，由Lambda Physik公司研制[5]。不过，该技术要达到实用化，估计要到2010年左右。
用于0．10 m 以下尺寸器件~JnY_的光刻技术即EUV[极紫外(辅射)]，或许会采用126nm 的Ar。准分子激光氩灯源，但在目前看来，不能不说还处于想象阶段，除光源本身外，各种配套技术、原材料、全反射光学系统等等价格昂贵得将会难以承受。也许，到了这个时候，非光学光刻技术才会真正成为这个技术领域的超微细加工技术的主流，比如采用X-ray曝光技术、电子束(EB—stepper)曝光技术、离子束曝光技术，尽管这种设备的价格也相当昂贵。据了解，日本东京精密有限公司(ACCRETECH)，正在联合日本十几家大公司，共同研制用于0．10 m 及以下尺寸器件加工的大型系统设备EB—stepper，有望于5年内问世，NIKON 公司也在开展相关研究，整个行业正拭目以待。最后，以NIKON 公司光刻系统设备及技术为例。。9O年代以来，为适应IC集成度逐步提高的要求，微细加工的技术也迅速提高，相继出现了g谱线，h谱线、i谱线光源及KrF、ArF、F：、Ar：等准分子激光光源，x 射线、电子束、离子束等非光学曝光技术也得到了发展。8O年代，普遍认为光学分辨率的极限只能达到0．5 m 左右，而现在的大多数业内人士则认为可以达到0．1 m 甚至以下[3]。表1给出了不同光源波长的分辨率
二． 光刻技术的发展前景
目前，Ic加工中线宽在0．25 m 以上的大生产光刻设备，基本都采用i谱线光源，当线宽在0．25g．m--~0．18 m 时，将采用248nm DUV(远紫外)投影光刻技术，若将DUV 辅以提高光刻分辨率的诸多措施，将可用于0．15 m IC器件的研制，这种光源多采用KrF准分子激光器。但到了0．18 m 以下时，人们还是认为光学光刻将会发展193nm 和157nmVUV(真空紫外／深紫外)准分子激光光刻技术。193nm技术已比较成熟[4]，商品化在即，只是还有些问题正在解决，比如抗蚀剂等问题。157nm 的F。准分子激光光刻技术，被认为是193nm 的后续技术，可用于0．10 m尺寸IC器件的加工，现已有工业级的F2激光器，由Lambda
Physik公司研制[5]。不过，该技术要达到实用化，估计要到2010年左右。用于0．10 m 以下尺寸器件~JnY_的光刻技术即EUV[极紫外(辅射)]，或许会采用126nm 的Ar。准分子激光氩灯源，但在目前看来，不能不说还处于想象阶段，除光源本身外，各种配套技术、原材料、全反射光学系统等等价格昂贵得将会难以承受。也许，到了这个时候，非光学光刻技术才会真正成为这个技术领域的超微细加工技术的主流，比如采用X-ray曝光技术、电子束(EB—stepper)曝光技术、离子束曝光技术，尽管这种设备的价格也相当昂贵。据了解，日本东京精密有限公司(ACCRETECH)，正在联合日本十几家大公司，共同研制用于0．10 m 及以下尺寸器件加工的大型系统设备EB—stepper，有望于5年内问世，NIKON 公司也在开展相关研究，整个行业正拭目以待。最后，以NIKON 公司光刻系统设备及技术为例，图示为这几年的法杖状况。
三， 结束语
如上所述，光刻技术正在不断地发展，且会越走越艰难，现在正处于这样一个关键阶段，继i线和248nm
DUV这一目前光刻技术的主流之后，193nm和157nmVUV 的发展既相当重要，又将会遇到很大的困难，抗蚀剂的问题，各种提高分辨率的技术问题、原材料的问题等等。这些技术的发展情况及商品化成本等因素，决定了光学光刻技术的寿限。至于EUV 及以后的光刻技术，目前似乎还没有人能说得清楚。而非光学光刻技术目前来说，发展较快，到了0．1O>m 以下时电子束(EB)曝光技术极有可能成为超微细加工的主流。
四，参考文献
1.《光学光刻技术的发展历程及趋势》 王相森 (东北微电子研究所，沈阳110032)
2.《浅谈半导体光刻技术的发展趋势》樊乡 (上海交通大学微电子学院，上海200030)
3.《光学光刻技术的历史演变》马建军 (长庆实业集团有限公司，西安710021)

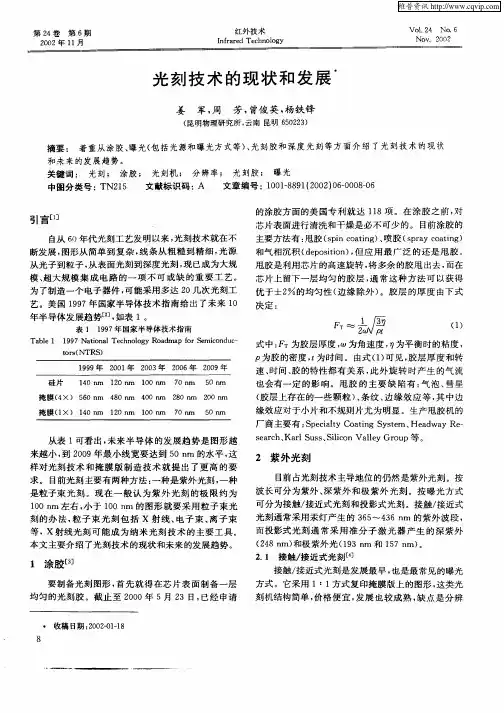

光刻技术的现状和发展
第２４卷第６期 ２００２年１１月 红外技术 Ｉｎｆｒａｒｅｄ Ｔｅｃｈｎｏｌｏｇｙ Ｖｏ１．２４ Ｎｏ．６ Ｎｏｖ．２００２
光刻技术的现状和发展。
姜 军，周 芳，曾俊英，杨铁锋
（昆明物理研究所，云南昆明６５０２２３）
摘要： 着重从涂胶、曝光（包括光源和曝光方式等）、光刻胶和深度光刻等方面介绍了光刻技术的现状
和未来的发展趋势。
关键词： 光刻； 涂胶； 光刻机； 分辨率； 光刻胶； 曝光
中图分类号：ＴＮ２１５ 文献标识码：Ａ 文章编号：１００１—８８９１（２００２）０６—０００８—０６
引言Ｆ ］
自从６ｆ）年代光刻工艺发明以来，光刻技术就在不
断发展，图形从简单到复杂，线条从粗糙到精细，光源
从光子到粒子，从表面光刻到深度光刻，现已成为大规
模、超大规模集成电路的一项不可或缺的重要工艺。
为了制造一个电子器件，可能采用多达２０几次光刻工
艺。美国１９９７年国家半导体技术指南给出了未来１０
年半导体发展趋势［２］，如表１。
表１ １９９７年国家半导体技术指南
Ｔａｂｌｅ １ １９９７ Ｎａｔｉｏｎａｌ Ｔｅｃｈｎｏｌｏｇｙ Ｒｏａｄｍａｐ ｆｏｒ Ｓｅｍｉｃｏｎｄｕｃ—
ｔｏｒｓ（ＮＴＲＳ）
从表ｌ可看出，未来半导体的发展趋势是图形越
来越小，到２００９年最小线宽要达到５０ ｎｍ的水平，这
样对光刻技术和掩膜版制造技术就提出了更高的要
求。目前光刻主要有两种方法：一种是紫外光刻，一种
是粒子束光刻。现在一般认为紫外光刻的极限约为
１００ ｎｍ左右，小于１００ ｎｍ的图形就要采用粒子束光
刻的办法，粒子束光刻包括Ｘ射线、电子束、离子束
等，Ｘ射线光刻可能成为纳米光刻技术的主要工具。
本文主要介绍了光刻技术的现状和未来的发展趋势。
ｌ涂胶［。］
要制备光刻图形，首先就得在芯片表面制备一层
均匀的光刻胶。截止至２０００年５月２３ Ｅｔ，已经申请
８ ・收稿日期：２００２－０１－１８ 的涂胶方面的美国专利就达１１８项。在涂胶之前，对

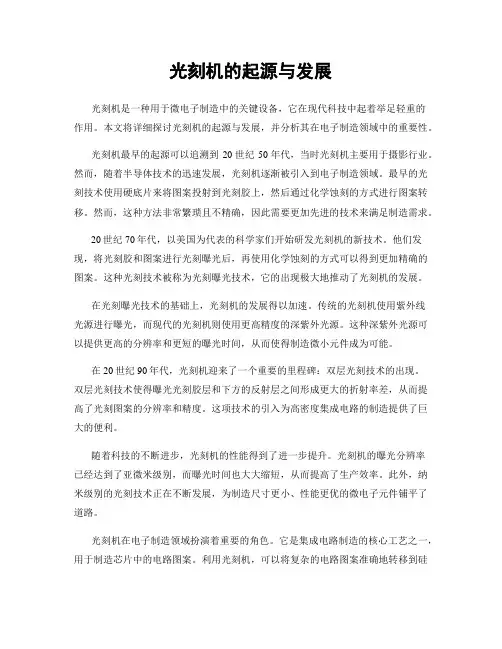

光刻机的起源与发展
光刻机的起源与发展
光刻机是一种用于微电子制造中的关键设备，它在现代科技中起着举足轻重的作用。本文将详细探讨光刻机的起源与发展，并分析其在电子制造领域中的重要性。
光刻机最早的起源可以追溯到20世纪50年代，当时光刻机主要用于摄影行业。然而，随着半导体技术的迅速发展，光刻机逐渐被引入到电子制造领域。最早的光刻技术使用硬底片来将图案投射到光刻胶上，然后通过化学蚀刻的方式进行图案转移。然而，这种方法非常繁琐且不精确，因此需要更加先进的技术来满足制造需求。
20世纪70年代，以美国为代表的科学家们开始研发光刻机的新技术。他们发现，将光刻胶和图案进行光刻曝光后，再使用化学蚀刻的方式可以得到更加精确的图案。这种光刻技术被称为光刻曝光技术，它的出现极大地推动了光刻机的发展。
在光刻曝光技术的基础上，光刻机的发展得以加速。传统的光刻机使用紫外线光源进行曝光，而现代的光刻机则使用更高精度的深紫外光源。这种深紫外光源可以提供更高的分辨率和更短的曝光时间，从而使得制造微小元件成为可能。
在20世纪90年代，光刻机迎来了一个重要的里程碑：双层光刻技术的出现。双层光刻技术使得曝光光刻胶层和下方的反射层之间形成更大的折射率差，从而提高了光刻图案的分辨率和精度。这项技术的引入为高密度集成电路的制造提供了巨大的便利。
随着科技的不断进步，光刻机的性能得到了进一步提升。光刻机的曝光分辨率已经达到了亚微米级别，而曝光时间也大大缩短，从而提高了生产效率。此外，纳米级别的光刻技术正在不断发展，为制造尺寸更小、性能更优的微电子元件铺平了道路。
光刻机在电子制造领域扮演着重要的角色。它是集成电路制造的核心工艺之一，用于制造芯片中的电路图案。利用光刻机，可以将复杂的电路图案准确地转移到硅片上，从而实现电子元件的制造。光刻机的精度决定了整个电子元件的性能，因此它在电子制造工业中的重要性不可忽视。
除了电子制造领域，光刻机还被广泛应用于其他行业。例如，光刻机可以用于制造光学元件，如激光器、光通信设备等。此外，光刻机也是平板显示器、太阳能电池板等领域的关键设备。
光刻机技术的突破与应用前景
光刻机技术的突破与应用前景
随着科技的迅猛发展，光刻机技术作为现代集成电路制造中不可或缺的核心工艺之一，扮演着重要的角色。它的突破和应用前景备受关注。本文将从光刻机技术的基本原理、近年来的突破及其应用前景等方面展开论述。
一、光刻机技术的基本原理
光刻机技术是一种使用光源投射特定图案到光敏材料上的技术。它的基本原理包括图案设计、掩膜制备、曝光和后期处理等环节。
图案设计是光刻机技术的首要步骤。在电子设计自动化（EDA）软件的辅助下，工程师可以根据产品要求设计出高精度的芯片图案。
掩膜制备是光刻机技术的关键步骤之一。通过使用电子束曝光或激光直写技术，将设计好的图案转移到掩膜上，形成光刻版。这一步骤要求高精度、高分辨率，决定了后续曝光的质量。
曝光是光刻机技术的核心环节。通过将掩膜上的图案通过光刻机投射到光敏材料上，在光敏材料中形成所需的图案结构。曝光过程中，光源的选择、掩膜与光敏材料的距离、曝光时间等参数都会影响图案的质量。
后期处理是光刻机技术的最后一步。它包括清洗、去胶、涂覆等过程，用于去除未曝光的光敏材料和光刻胶，以及保护和修复曝光后的结构。 二、光刻机技术的突破
近年来，光刻机技术在分辨率、精度和速度等方面取得了突破性进展。首先是分辨率的提升。传统的紫外光刻技术已经接近其分辨极限，导致制程难度增加。为此，研究人员引入了极紫外光刻（EUV）技术。EUV技术以13.5纳米波长的极紫外光进行曝光，相比传统紫外光，其分辨率得到了显著提高。
其次是精度的提高。新一代的光刻机设备采用了更为精密的光学系统和高稳定性的机械结构，可以实现亚纳米级别的平面度和形状精度，大大提升了芯片制造的精度要求。
最后是速度的提升。光刻机设备的生产效率也得到了显著提高。光源功率的提升和曝光光斑的尺寸控制等技术改进，使得曝光速度大幅增加。这不仅提升了生产效率，也降低了芯片制造成本。
三、光刻机技术的应用前景
光刻机技术在集成电路制造、平板显示、光学器件等领域具有广泛的应用前景。
光刻技术的发展
