2020年内蒙古呼和浩特市中考物理试卷(解析版)
第 1 页 共 34 页 2020年内蒙古呼和浩特市中考物理试卷(解析版)
一、选择题（本题包括10小题，共22分，前8个题为单选题，每题2分，后两个小题为多选题，每题3分） 1、炎炎夏日，考场如火，细心的监考老师轻轻地地教室地面上洒了些水，不一会儿，考生们就有凉爽、舒适的感觉、对于这一现象所蕴含的物理知识，下列说法中正确的是（ ） A、利用了水的蒸发、吸收热量 B、利用了水的沸腾、吸收热量 C、利用了水的汽化，放出热量 D、利用了水的液化，吸收热量 2、自然界中有许多有趣的光现象，下列光现象中，属于光沿直线传播的是（ ） A、空游泳池中注水后，看起来变浅了 B、平静的湖面上倒映着岸边的景物 C、开凿隧道时，工人们用激光束引导掘进机 D、雨后的天空中，出现了一道彩虹 3、如图所示，下列说法中错误的是（ 第 2 页 共 34 页
） A、这是模拟奥斯特实验的一个场景 B、图示实验说明了通电导线周围存在磁场 C、将电池正负极对调后，重新闭合电路，小磁针偏转方向改变 D、将图中导线断开，小磁针N极将指向地磁的北极 4、下列估测的数据中，最接近实际的是（ ） A、“PM 2、5”是指大气中直径大于 2、5mm的细颗粒物 B、目前为止，人类奔跑的速度最快可达到约40km/h C、正常情况下，用停表测量，人的脉搏每跳动10次所用时间约为45s D、普通教室的高度约为65dm 5、下列关于信息、能源及可持续发展，判断正确的是（ ） A、电磁波与声波都可以在真空中传播 B、手机之间信息的传递是电磁波在空中的传播来完成的 C、质量较大的原子核发生分裂能释放出惊人的能量，人类由此制成核电站，有百利而无一害 D、电磁波在真空中的传播速度为3104km/s 第 3 页 共 34 页
6、关于声的知识，下列说法正确的是（ ） A、声音既可以传递信息，又可以传递能量 B、噪声扰民主要是因为其音调太高 C、声音在15℃的空气中，传播速度约为1500m/s D、超声波在空气中比次声波传播速度大 7、下列有关电的知识判断，不正确的是（ ） A、自然界只有两种电荷，正电荷和负电荷 B、电子带负电，所带电荷量为 1、610﹣19C C、能导电的物体叫做导体，不能导电的物体叫做绝缘体 D、一个氦原子，其核中有2个正电荷，其核外有2个电子 8、以下说法正确的是（ ） A、投篮时，篮球离手后继续飞向篮筐是因为篮球受推力的作用 B、手握水杯静止在空中，水杯只受重力、摩擦力这两个力的作用 C、太阳东升西落，说明无论以什么物体为参照物，它都是运动的 第 4 页 共 34 页
D、以卵击石，虽然卵破，但卵对石头的力与石头对卵的力大小相等 9、如图所示，小宇同学在“测量小灯泡电功率”的实验中，将电压表并在了滑动变阻器两端，闭合开关，发现电路存在故障，并作如下分析，下列判断正确的是（ ） A、若灯不亮，电压表有示数，电路故障可能是灯泡断路 B、若灯不亮，电流表有示数，电路故障可能是灯泡短路 C、若灯不亮，两表都有示数，电路故障可能是滑动变阻器短路 D、若灯不亮，电压表有示数，电路故障可能是滑动变阻器断路 10、如图所示，下列判断正确的是（ ） A、如图 （一）所示，静止漂浮在水面的木块，现施加一个竖直向下的力使木块缓缓匀速沉入水底，在这个过程中，木块受到的浮力随时间变化规律如图甲所示 B、如图 （二）所示，小球从光滑斜面顶端由静止向下运动，在向下运动过程中，小球与出发点的距离随时间变化规律如图乙所示 C、如图 第 5 页 共 34 页
（三）所示，静止在水平桌面上质量为m的水杯，现向杯中匀速缓慢注水，从注水开始到注满的过程中，水杯对桌面的压强随时间变化规律如图丙所示 D、如图 （四）所示，质地均匀的长方体木块在水平向右的拉力F作用下，匀速向右移动，从图示位置开始至木块有离开桌面为止，木块对桌面的压强随时间变化规律如图丁所示 二、实验题（本题包括4小题，每小题3分，共12分） 11、徐老师和同学们在实验室做探究 【水沸腾时温度变化特点】 的实验时，观察到水沸腾时温度计示数如图所示，则所测水的沸点为 ℃，出现这一结果的原因可能是该处大气压 标准大气压（选填“大于”、“小于”或“等于”）；开始实验时烧杯内最好装入热水，这样做的好处是 、 12、如图所示，在探究平面镜成像特点的实验中，为使实验的效果更好，实验室内光线应 一些（选填“强”或“弱”）；实验中某同学将玻璃板及点燃的蜡烛放置好后，在玻璃板另一侧移动未点燃的蜡烛，观察到未点燃的蜡烛与点燃蜡烛的像重合时，记录下了物、像、镜的位置，接下来的操作应是 第 6 页 共 34 页
（选填“整理实验器材”或“改变蜡烛位置多次实验”），实验结束后同学们发现像与物对应点的连线与镜面 、 13、请按要求作图：（1）请在图（1）中画出重物上升，最省力的绕线方法；（2）如图（2），木棒在力F的作用下静止，画出力F关于O点的力臂；（3）如图（3），请将图中的灯、开关正确连入家庭电路、 14、作为电路中极其重要的元件之一，电源本身也有电阻，如干电池，我们可以把它看成由一个电压为U的理想电源与一个阻值为r的电阻串联而成，如图甲所示，为了测量U和r，某同学设计了如图乙所示电路，已知R1=7Ω，R2= 4、5Ω，当闭合开关S，S1时，电压表读数为 1、40V，当闭合开关S，S2时，电压表读数为 1、35V，则理想电源电压U= ，电池内阻r= ，多次测量往往能减少误差，该同学把电阻换成电阻箱，变换阻值，测出了多组电阻值（用R表示）与相对应的电压表示数（用U′表示），然后他做出了与的关系图象如图丙所示，这条直线与纵轴的交点越向上远离坐标原点，说明电源电压U （选填“越大”、“越小”或“不变”）、 三、计算题（本题包括4小题，每小题3分，共12分） 第 7 页 共 34 页
15、把分别标有“220V40W”和“36V40W”的两只白炽灯L1和L2，串联接在电压恒为220V的照明电路中，且两灯电阻不变，求：（1）两只灯泡的电阻；（2）两只灯泡实际功率之比、 16、如图所示，矗立在天安门广场的人民英雄纪念碑，碑身高 37、94m，由423块花岗岩石块砌成，碑心石是一块竖立的整块花岗岩，高 14、7m、宽 2、9m、厚 1、0m、质量1 19、3t，求：（1）碑心石体积；（2）碑心石密度；（3）若碑心石单独静止竖立于水平地面上，它对水平地面的压强、 17、某校师生自制了一台多功率电烘箱，电路结构如图所示，所选两根电热丝R1，R2的阻值分别为75Ω、150Ω，由于电路电压不足，实际工作电压为200V，求：（1）这台电烘箱以最大功率工作时，通过电烘箱的电流；（2）这台电烘箱以最大功率工作5min，电热丝产生的热量；（3）这台电烘箱以最大功率工作5h，消耗多少度电、 18、如图所示，一实心正方体铝块浸没在密度为0、9103kg/m3的油中，其质量为 2、7kg，上表面与液面相平行，上、下表面的深度分别为h1和h2，且2h1=h2=20cm，求：（1）铝块上表面处的液体压强；第 8 页 共 34 页
（2）若使铝块在图示位置处于静止状态，还应使其在竖直方向受到一个多大的力；（3）若图中正方体是由密度为 3、6103kg/m3的合金制成，且处于悬浮状态，则该正方体空心部分体积是多少？ 四、综合题（本题包括4小题，19题和20题每题4分，21和22题每题8分，共24分） 19、学习透镜知识时，秦老师与同学们发现照相机、投影仪与放大镜，在距离、成像等方面有差异，经过讨论，确立了探究课题 【凸透镜所成像的虚实、大小、倒正跟 （选填“物体的大小”或“物距”）有什么关系】 ，小敏同学利用图示装置进行实验时，发现当物距大于二倍焦距时移动光屏能承接到一个倒立、 的实像，与上面研究过的 成像原理相同；若想让所成实像变大些，可将蜡烛适当 （选填“靠近”或“远离”）透镜、 20、在比较水和煤油吸热能力的实验中，使用了相同的酒精灯、相同的设备，在实验室，首先分别对质量相同的水和煤油加热相同的时间，然后分析温度的变化量得出结论，这种实验探究方法叫做 ，该实验是利用 第 9 页 共 34 页
（选填“热传递”或“做功”）的方法来改变水的内能，若被加热水的质量为0、2kg，加热时间长5min，温度升高了50℃，则水吸收的热量是 ，已知c水= 4、2103J/（kg•℃），若某同学测出了加热前、后酒精灯质量的变化量为m，并利用上面测出的水吸收的热量Q，通过公式q=计算出了酒精的热值，则该热值与实际酒精的热值相比 （选填“偏大”、“偏小”或“不变”）、 21、近年来，人们致力于研发以电池为动力的纯电动汽车，期望更加节能环保、安全而高效，并取得了长足的进步，对于某成熟品牌的电动汽车，已知其质量恒为m，在水平路面上行进过程中所受阻力恒定（不计空气阻力）、（1）该汽车匀速爬上倾角为30的斜坡时，汽车的动能 ，重力势能 ，机械能 （选填“增大”、“减小”或“不变”）；（2）若斜坡长为L，爬坡速度为v1，求汽车爬坡所用时间；（3）如果该汽车以v2的速度在水平路面上行驶，且牵引力的功率为P，行驶t2时间内，消耗的电能为E，求：在这个过程中，摩擦阻力大小及汽车的效率；（4）若汽车在相同的水平路面上以v2的速度匀速行驶时间为t3，试求牵引力在t3时间内做的功、

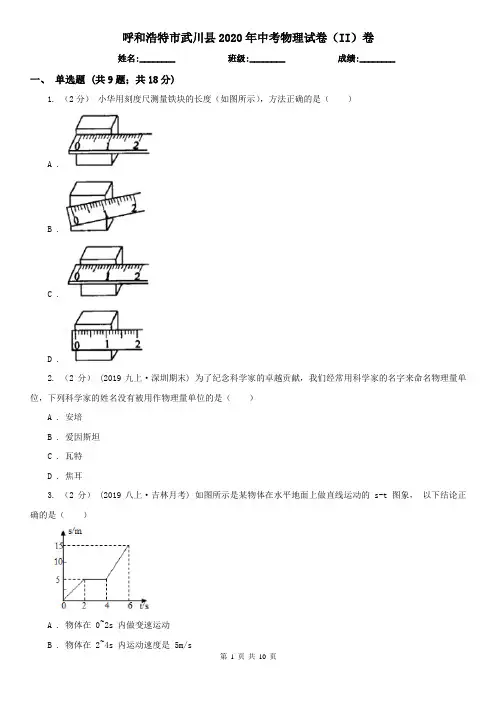

呼和浩特市武川县2020年中考物理试卷(II)卷
呼和浩特市武川县2020年中考物理试卷（II）卷姓名:________ 班级:________ 成绩:________一、单选题 (共9题；共18分)1. （2分）小华用刻度尺测量铁块的长度（如图所示），方法正确的是（）A .B .C .D .2. （2分） (2019九上·深圳期末) 为了纪念科学家的卓越贡献，我们经常用科学家的名字来命名物理量单位，下列科学家的姓名没有被用作物理量单位的是（）A . 安培B . 爱因斯坦C . 瓦特D . 焦耳3. （2分） (2019八上·吉林月考) 如图所示是某物体在水平地面上做直线运动的 s-t 图象，以下结论正确的是（）A . 物体在 0~2s 内做变速运动B . 物体在 2~4s 内运动速度是 5m/sC . 物体在前 2s 内和后 2s 内的速度相等D . 物体在 6s 内平均速度是 2.5m/s4. （2分） (2016九下·泰山期末) 有关力与运动的关系，下列说法中正确的是（）A . 有力作用在物体上，物体就运动B . 力能改变物体的运动状态，它的三要素影响力的作用效果C . 物体所受的合力为零，该物体一定处于静止状态D . 没有力的作用，运动的物体会慢慢停下来5. （2分） (2017九下·东台开学考) 下图所示的工具中，使用时属于费力杠杆的是（）A . 拔钉铁锤B . 火钳C . 钢丝钳D . 天平6. （2分） (2016九上·永登期中) 双燃汽车以天然气或汽油做为燃料，以下说法正确的是（）A . 以天然气为燃料，汽车发动机的效率可以达到100%B . 汽油与天然气相比，燃烧时汽油对环境的污染较小C . 燃料的热值越大，燃烧时放出的热量越多D . 在压缩冲程中，燃料混合物的温度升高，内能增大7. （2分）“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全用电的说法，错误的是（）A . 如果发生触电事故，应立即切断电源，然后施救B . 雷雨天，人不能在高处打伞行走，否则可能会被雷击中C . 使用验电笔时，手必须接触笔尾金属部分D . 洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与三孔插座连接，在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入二孔插座中使用用电器8. （2分） (2016九下·临沂开学考) 如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变，则下列说法正确的是（）A . 天然气浓度增大，电压表示数变小B . 天然气浓度减小，电流表示数变大C . 天然气浓度增大，电路消耗的总功率变小D . 天然气浓度减小，电压表与电流表示数的比值不变9. （2分） (2018八下·岳阳期末) 如图，两个相同容器都盛满水，甲中有一个体积为50厘米3 ．密度为0.5×103千克/米3的木块漂浮在水面。

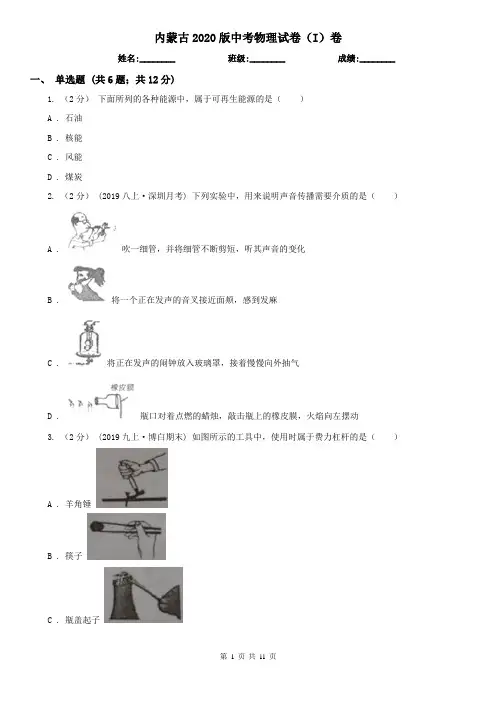

内蒙古2020版中考物理试卷(I)卷(考试)
内蒙古2020版中考物理试卷（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共6题；共12分)1. （2分）下面所列的各种能源中，属于可再生能源的是（）A . 石油B . 核能C . 风能D . 煤炭2. （2分） (2019八上·深圳月考) 下列实验中，用来说明声音传播需要介质的是（）A . 吹一细管，并将细管不断剪短，听其声音的变化B . 将一个正在发声的音叉接近面颊，感到发麻C . 将正在发声的闹钟放入玻璃罩，接着慢慢向外抽气D . 瓶口对着点燃的蜡烛，敲击瓶上的橡皮膜，火焰向左摆动3. （2分） (2019九上·博白期末) 如图所示的工具中，使用时属于费力杠杆的是（）A . 羊角锤B . 筷子C . 瓶盖起子D . 天平4. （2分） (2017九上·泰州期中) 下列说法中与实际情况较符合的一组是（）A . 质量50kg的中学生从一楼登上三楼做功约450JB . 人正常骑自行车的功率约80WC . 日光灯正常工作时电流约1AD . 对人体安全的电压是36V5. （2分） (2018九上·武汉月考) 某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断不正确的是（）A . 电路中电流变化的范围是0.3A～0.5AB . 滑动变阻器阻值变化的范围是4Ω～10ΩC . 灯泡的最小功率是0.162WD . 该电路的最大功率是2.25W6. （2分）如图，课外探究小组的同学，把一条大约10m长电线的两端连在一个灵敏电流表的两个接线柱上，形成闭合回路．两个同学迅速摇动这条电线，可以发电使电流表发生偏转．你认为这两个同学朝哪个方向站立时，发电的可能性比较大？（）A . 朝东西方向站立B . 朝南略偏东方向站立C . 朝南北方向站立D . 朝北略偏东方向站立二、填空题 (共6题；共6分)7. （1分） (2019八上·莱城期末) 小华去森林探险，看见阳光透过树叶的缝隙在地上留下圆形光斑，光斑的成像原理是________（填光学原理）同时看见树林边溪水中的“蓝天白云”，这是由于________（填光学原理）在水中所成的虚像。
呼和浩特市2020年(春秋版)中考物理试卷C卷
呼和浩特市2020年（春秋版）中考物理试卷C卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分）在公共场所说话应“轻声”，在空旷的操场喊口令应“大声”．这里的“轻声”和“大声”是指声音的（）A . 音调B . 音色C . 响度D . 频率2. （2分）如图所示，在试管内装适量的水，用软木塞塞住管口，加热后水沸腾，水蒸气会把软木塞冲出．对这个实验下列说法中错误的是（）A . 塞子被冲出去时，试管口附近会出现白色的水蒸气B . 能量的转化情况是：化学能﹣﹣内能﹣﹣机械能C . 塞子被冲出前，塞子受到的水蒸气的压强和压力都在不断增大D . 塞子被冲出时常伴随着一声“砰”响，此声响是气体振动产生的3. （2分） (2017九上·宜兴月考) 如图所示，人的前臂可视为杠杆，当将茶杯沿箭头方向举起时，下列说法中正确的是（）A . 前臂是省力杠杆，阻力臂变大B . 前臂是省力杠杆，阻力臂变小C . 前臂是费力杠杆，阻力臂变大D . 前臂是费力杠杆，阻力臂变小4. （2分）(2019·佛山模拟) 各种新材料正在提高我们的生活品质，坚硬的纳米材料一石墨烯，就是其中的一种，它几乎是完全透明的，并有着出色的导电性和导热性。
下列物体中不适合使用石墨烯制作的是（）A . 防弹衣B . 电脑元件C . 隔热手套D . 太阳能电池5. （2分） (2017九上·青岛期中) 下列现象中，通过热传递方式改变物体内能的是（）A . 钻木取火B . 一杯水慢慢变凉C . 给自行车打气，气筒发热D . 人造卫星落入大气层被烧毁6. （2分）一个人先后用同样大小的力F将不同质量的物体分别在光滑水平面、粗糙水平面和粗糙斜面上沿力的方向移动相同的距离S（如图所示），该力在这三个过程中所做的功分别为W1、W2、W3 ，关于它们之间的大小关系说法正确的是（）A . W1＜W2＜W3B . W1＜W2=W3C . W1=W2=W3D . W1=W2＜W37. （2分） (2019八下·乌兰察布月考) 关于力和运动的关系，下列说法正确的是（）A . 物体在平衡力的作用下，一定处于匀速直线运动状态B . 没有力的作用，运动的物体会慢慢停下来C . 物体受到了力的作用，运动状态一定改变D . 物体运动方向的改变，一定受到力的作用9. （2分） (2017九上·钦州港月考) 如图是某家用电热器内部电路结构图，其中R1 、R2 为加热电阻丝（R1 >R2 ）。

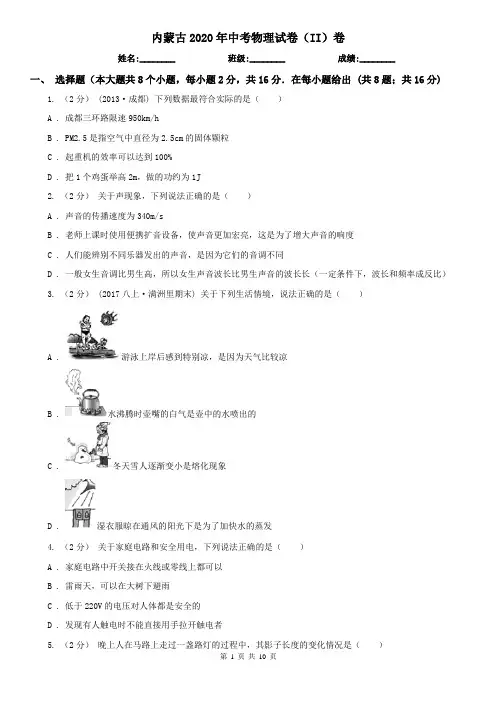

内蒙古2020年中考物理试卷(II)卷(精编)
内蒙古2020年中考物理试卷（II）卷姓名:________ 班级:________ 成绩:________一、选择题（本大题共8个小题，每小题2分，共16分．在每小题给出 (共8题；共16分)1. （2分）(2013·成都) 下列数据最符合实际的是（）A . 成都三环路限速950km/hB . PM2.5是指空气中直径为2.5cm的固体颗粒C . 起重机的效率可以达到100%D . 把1个鸡蛋举高2m，做的功约为1J2. （2分）关于声现象，下列说法正确的是（）A . 声音的传播速度为340m/sB . 老师上课时使用便携扩音设备，使声音更加宏亮，这是为了增大声音的响度C . 人们能辨别不同乐器发出的声音，是因为它们的音调不同D . 一般女生音调比男生高，所以女生声音波长比男生声音的波长长（一定条件下，波长和频率成反比）3. （2分） (2017八上·满洲里期末) 关于下列生活情境，说法正确的是（）A . 游泳上岸后感到特别凉，是因为天气比较凉B . 水沸腾时壶嘴的白气是壶中的水喷出的C . 冬天雪人逐渐变小是熔化现象D . 湿衣服晾在通风的阳光下是为了加快水的蒸发4. （2分）关于家庭电路和安全用电，下列说法正确的是（）A . 家庭电路中开关接在火线或零线上都可以B . 雷雨天，可以在大树下避雨C . 低于220V的电压对人体都是安全的D . 发现有人触电时不能直接用手拉开触电者5. （2分）晚上人在马路上走过一盏路灯的过程中，其影子长度的变化情况是（）A . 先变短后变长B . 先变长后变短C . 逐渐变长D . 逐渐变短6. （2分）(2017·石景山模拟) 如图所示，拨动弹性钢片，把小钢球与支柱之间的轻塑料片弹出时，钢球并没有随轻塑料片飞出，则下列分析中正确的是（）A . 钢片被拉弯说明力是保持物体运动的原因B . 钢片恢复原位的过程中，动能转化为弹性势能C . 塑料片能被弹出是因为它的惯性比钢球的大D . 小钢球没有随塑料片飞出，因为小钢球具有惯性7. （2分） (2016八下·柘城期中) 一人用细绳拉着一个重物在地面上匀速前进，下列说法不正确的是（）A . 绳子对人的拉力和人对绳子的拉力是一对相互作用力B . 人对绳子的拉力和物体对绳子的拉力是一对相互作用力C . 如研究重物对细绳的拉力，则施力物体是重物，受力物体是绳子D . 如研究细绳对重物的拉力，则施力物体是绳子，受力物体是重物8. （2分） (2017九上·安丘月考) 如图所示的电路中，定值电阻R1=10Ω，滑动变阻器的最大阻值R2=20Ω，电源电压恒为3V，在变阻器的滑片P从一端向另一端滑动的过程中，电压表的示数的最大值是最小值的（）A . 2倍B . 3倍C . 4倍D . 6倍二、填空及简答题（本大题共6个小题；每空1分，共16分） (共6题；共16分)9. （2分） (2018八下·西宁期末) 如图所示的托里拆利实验中，测得的大气压强等于________mm高水银柱所产生的压强。
呼和浩特市2020年(春秋版)中考物理试题D卷
呼和浩特市2020年（春秋版）中考物理试题D卷姓名:________ 班级:________ 成绩:________一、单选题1 . 关于参照物，下列说法中错误的是（）A．判断一个物体是运动还是静止与参照物的选取有关B．除研究对象外，任何物体都可以作为参照物C．只能选择那些固定在地面上不动的物体作为参照物D．参照物不能选择“天空”“宇宙”“地平线”等抽象事物2 . 标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如右图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．20Ω 0.8W3 . 下列四个现象中，可以用流体压强与流速的关系解释的是（）A．B．C．D．4 . 关于声现象的下列说法中，正确的是A．发声的物体一定在振动，振动停止后，声音不会立即消失B．医生用听诊器检查病人身体，是因为听诊器能放大声音C．人们听不到次声，是因为次声的振动幅度太小D．物体振动得越快，声音的传播速度越大5 . 下列说法中正确的是A．在磁场中不同的点，磁场方向一定不同B．磁场中的磁感线可能相交C．磁感线上任何一点的切线方向就是该点的磁场方向D．磁场是看不见、摸不着的，因此磁场是人们假想的6 . 我校教师运用了人脸识别系统签到，老师们站在机器前0.5m～1.2m处时，安装在墙上的人脸识别系统的摄像机就可以对其面部特征进行快速核对．由此判断，人脸识别系统的摄像机的镜头（）A．相当于凸透镜，焦距可能为0.4m B．相当于凸透镜，焦距可能为0.1mC．相当于凹透镜，焦距可能为0.4m D．相当于凹透镜，焦距可能为0.1m7 . 如图所示，用滑轮组在4s内将重为140N的物体匀速提升2m，若动滑轮重10N，石计滑轮与轴之间的摩擦及绳重。
则在此过程中，下列说法正确的是A．拉力F为75NB．绳子自由端向上移动了4mC．滑轮组的机械效率约为93.3%D．提升200N重物时，滑轮组机械效率不变8 . 如图，将未装满水且密闭的矿泉水瓶，先正立放置在水平桌面上，再倒立放置．两次放置时，瓶底和瓶盖对桌面的压力分别为FA和FB, 水对瓶底和瓶盖的压强分别为pA和pB，则（）A．FA＞FB pA＞pB B．FA=FB pA＜pBC．FA＞FB pA＜pB D．FA<FB pA＜pB9 . 下列做法不符合安全用电要求的是A．电灯开关必须接在零线上B．家用电器的金属外壳一定要接地C．家用电器失火时，必须先切断电源，然后再救火D．不要用湿布擦抹电器10 . 如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2不变，电压表V变小11 . 在没有任何其他光照的情况下，舞台追光灯发出的红光照在穿白上衣、红裙子的演员身上，观众看到她（）A．全身呈红色B．上衣呈红色，裙子是黑色C．上衣呈黑色，裙子呈红色D．全身呈黑色12 . 下列有关热学知识说法正确的是A．物体的温度升高，一定是从外界吸收了热量B．0℃的冰块，内部分子间相互作用力消失C．“钻木取火”是通过做功的方式改变了物体的内能D．晶体熔化吸热，温度保持不变，内能不变13 . 祖国山河一年四季美景如画．如图所示美景的描述，属于凝华现象的是A．春天，雾绕群峰B．夏天，雨笼山峦C．秋天，霜打枝头D．冬天，雪后天晴14 . 在高空中的水蒸气遇冷变成小冰粒，由于地面温度较低，小冰粒温度升高但落到地面时仍为固态，这小冰粒叫霰，下列说法正确的是A．水蒸气液化成小冰粒B．霰的内能小于同质量的水蒸气C．霰的内能转化为动能，所以下落越来越快D．霰的分子间不存在分子引力15 . 如图所示，小明将压强计的探头放入水中的某一深度处，记下U形管中两液面的高度差h，下列操作中能使高度差h增大的是（）A．将探头向上移动一段距离B．深度不变，把U形管中的水换成酒精C．将探头放在酒精中的同样深度处D．将探头在原深度处向其他方向任意转动一个角度二、填空题16 . 甲、乙两图分别表示比较自行车和摩托车运动快慢的两种方法．图甲表明：__________________________________________________________．图乙表明：__________________________________________________________．17 . 气象学里的平均气温是一日当中的2时、8时、14时、20时这四个时刻气温的平均值.如果某地某日这四个时刻的气温如图所示，则此地的最高气温是________，最低气温是________，一天的温差为________，日平均气温是________.18 . 图所示是检验磁场对通电导线作用力的实验装置．当导线中有某方向电流通过时，它受到磁场的作用力向上．（1）如果仅将两磁极对调位置，导线受力向________；（2）如果同时对调磁极位置和改变电流方向，导线受力向________．19 . 如图所示用镊子夹豆子时，镊子相当于________杠杆（选填“省力”、“等臂”或“费力”）．松开镊子，豆子会加速下落，说明力可以改变物体的________，在此过程中，豆子的重力势能________（选填“变大”、“不变”或“变小”）．20 . 周末，小明约小刚逛公园，看见一些现象，他俩从物理角度讨论起了下列问题．（1）阳光下，小明看见自己在地面上留下的影子，可以用光的_______知识来解释．看见公园中红色的花朵，是因为花朵_______（填“反射”或“吸收”）红色光的缘故．（2）湖边，小刚看见湖水中的鱼在蓝天白云间游弋，看见的鱼是光的_______形成的像．（3）蜻蜓在距离平静水面 1m 高处以 0.8m/s 速度水平飞行，若以其在水中的“倒影”为参照物，它的飞行速度是 _______m/s，小明和小刚他们看到蜻蜓在水中的“倒影”紧贴河底，则河底实际深度_______（选填“大于”“等于”或“小于”）1m．三、实验题21 . 用图中所示的装置探究摩擦力跟接触面积粗糙程度的关系。

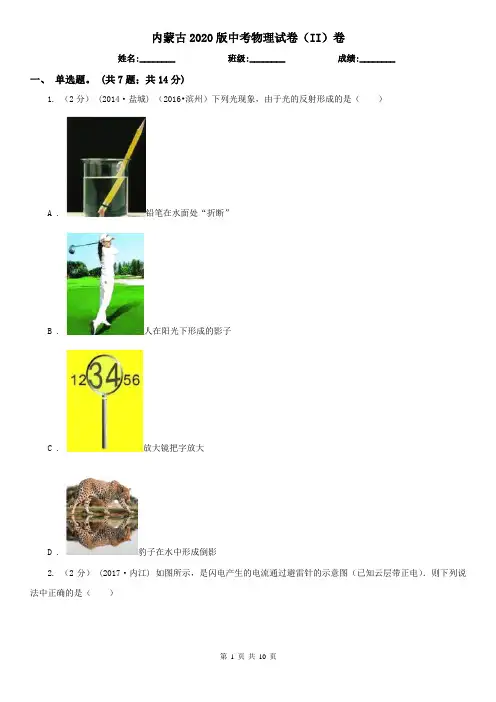

内蒙古2020版中考物理试卷(II)卷(新版)
内蒙古2020版中考物理试卷（II）卷姓名:________ 班级:________ 成绩:________一、单选题。
(共7题；共14分)1. （2分）(2014·盐城) （2016•滨州）下列光现象，由于光的反射形成的是（）A . 铅笔在水面处“折断”B . 人在阳光下形成的影子C . 放大镜把字放大D . 豹子在水中形成倒影2. （2分）(2017·内江) 如图所示，是闪电产生的电流通过避雷针的示意图（已知云层带正电）．则下列说法中正确的是（）A . 产生闪电时，创造了电荷B . 产生闪电时，云层失去了原子核C . 云层带正电，是因为云层得到了电子D . 图中的电流方向是从云层到避雷针3. （2分）(2019·滕州模拟) 祖国山河美景四季如画，下图中关于山河美景的描述，属于凝华现象的是（）A . 春天，雾绕群峰B . 夏天，雨笼山峦C . 秋天，霜打枝头D . 冬天，千里冰封4. （2分）我们在节约能源的同时，还应开发和利用新的能源．作为未来的理想能源应满足一定的条件．下列不符合理想能源必要条件的是（）A . 必须足够丰富，可以保证长期使用B . 必须足够便宜，可以保证多数人用得起C . 必须足够安全、清洁，可以保证不会严重影响环境D . 必须足够昂贵，可以保证节约使用5. （2分）如果连入同一电路的电灯L1和L2两端电压相同，则它们（）A . 一定是串联的B . 一定是并联的C . 串联和并联都有可能D . 连接情况无法判断6. （2分） (2017八下·同安期中) 下列现象中，能用流体压强与流速关系解释的是（）A . 吸盘挂钩被压在墙上B . 杯中水不流出，纸片不掉下C . 向漏斗吹气，乒乓球被吸起D . 尖口吸管容易插入封口盖7. （2分） (2015八下·咸阳期中) 一人用200N的力沿水平方向推着重600N的箱子在水平地板上作匀速直线运动，若此人突然将推力增大到300N，则地板对箱子的摩擦力的大小为（）A . 100NB . 200NC . 300ND . 600N二、填空题。
内蒙古呼和浩特市2020年(春秋版)中考物理试卷D卷
内蒙古呼和浩特市2020年（春秋版）中考物理试卷D卷姓名:________ 班级:________ 成绩:________一、选择题（共15小题，每小题2分，满分30分） (共15题；共30分)1. （2分）《红楼梦》里是这样描述凤姐出场的。
刘姥姥、黛玉、宝玉及一些三姑四姐们正在屋里谈得高兴，这时门外走廊传来一阵爽朗的笑声，“原来她们都在这儿啦。
”宝玉一听这声音便道“凤姐来了。
”宝玉一听见声音，便知道是凤姐，靠的是（）A . 声音的响度B . 声音的音色C . 声音的音调D . 音乐的节奏2. （2分）(2011·柳州) 小明闻到烟味，对爸爸说：“你一吸烟，我和妈妈都跟着被动吸烟．”小明这样说的科学依据是（）A . 一切物体都是由分子组成的B . 分子在不停地做无规则的运动C . 分子之间存在相互作用力D . 有的分子之间只有引力，有的分子之间只有斥力3. （2分）下列生活情景中，属于通过热传递途径改变物体内能的是（）A . 锯木头时锯条会变热B . 搓手使手变暖C . 用热水袋取暖D . 铁丝被反复弯折，弯折处会变热4. （2分） (2018九下·东台月考) 小明用漆包线绕成线圈，将线圈两端的漆全部刮去后放人磁场，如图所示，闭合开关S后，发现线圈只能偏转至水平位置，不能持续转动．为使线圈持续转动，下列措施中可行的是（）A . 换用电压更大的电源B . 换用磁性更强的磁体C . 重新制作匝数更多的线圈，将线圈两端的漆全部刮去D . 在线圈的一端重抹油漆，干后在适当位置刮去半圈5. （2分） (2016八上·西城期末) 下图所示的四种现象中，属于光的色散的是（）A . 广场上的激光束B . 阳光穿过三棱镜C . 小桥在水中的“倒影”D . 水中的筷子弯折6. （2分）张晓骑车由西向东行驶，这时有辆汽车从他后面疾驶而过，若以这辆汽车上的驾驶员作为参照物，张晓的运动情况是（）A . 向东运动B . 向西运动C . 不运动D . 运动方向无法判断7. （2分）下列原子模型最接近事实的是（）A . 葡萄干蛋糕模型B . 行星模型C . 电子云模型D . 玻尔模型8. （2分）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能，小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（）A .B .C .D .9. （2分） (2018八下·武威月考) 下列各种摩擦力中:①走路时鞋与地面之间的摩擦力②骑车时车轮与轴之间的摩擦力③皮带传动中,皮带与轮之间的摩擦力④汽车行驶时,空气与汽车之间的摩擦力;其中属于有益摩擦的是（）A . ①④B . ②④C . ①③D . ②③10. （2分）(2012·梧州) 下列物体中，通常情况下属于导体的是（）A . 陶瓷杯B . 塑料尺C . 不锈钢小刀D . 橡皮11. （2分） (2017八下·薛城期末) “给我一个支点，我就能撬动整个地球”下列生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是（）A . 天平B . 筷子C . 钓鱼竿D . 铡刀12. （2分）(2017·丹阳模拟) 马斯克于2013年首次提出了超级高铁的计划．他设想乘客坐在类似胶囊的“车厢”里，“车厢”在低压管道中被发射出去．沿着空气轨道行驶，其速度最高可以达到约1200km/h．根据上述材料，下列说法正确的是（）A . “车厢”的速度可以达到1000m/sB . 材料中描述的1200km/h是指“车厢”的平均速度C . 坐在“车厢”里面的乘客相对于自己的座位是静止的D . 在“车厢”加速启动阶段，面向前方的乘客由于惯性将向前倾13. （2分）如图为汽油机工作过程中某一冲程的示意图，此冲程的名称及能量转化是（）A . 压缩冲程，机械能转化为内能B . 压缩冲程，内能转化为机械能C . 做功冲程，机械能转化为内能D . 做功冲程，内能转化为机械能14. （2分）(2017·望谟模拟) 如图所示，电源电压为12V，R0=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路安全．则（）A . S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是8Ω～50ΩB . S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC . S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD . S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω15. （2分）下列光学器具中，根据光的反射定律制成的是（）①放大镜②穿衣镜③潜望镜④近视眼镜A . ①与②B . ②与③C . ①与③D . ②与④二、填空题（共7小题，每小题2分，满分16分） (共7题；共22分)16. （3分） (2017九上·卢龙期中) 如图，电源电压保持不变，电阻R1 =R2=R3=10Ω.要使R2、R3并联，应闭合关________，此时电流表的示数为I1；要使R1、 R2串联，开关S1、S2应________ (填“断开”或“闭合”)，此时电流表的示数为I2；则I1︰I2 =________.17. （3分）某电灯标有“220V 40W”的字样，将它接在________ 伏的电路中时能正常工作，“40W”表示它的________ 为40W；该灯连续正常工作10小时，消耗电能________ 度．18. （3分）(2016·烟台) 远程信息传递技术已经广泛应用于我们的生活．例如：地面卫星控制中心是利用________向“嫦娥三号”传递指令的；倒车雷达利用________来判断到障碍物的距离；家用电视遥控器是靠________实现对电视机的控制的．（选填“电磁波”、“超声波”、“紫外线”、“红外线”、“可见光”）19. （2分） (2017八下·杜尔伯特蒙古族自治县期中) 国庆节日中放飞的气球下吊一物体在空中竖直向上运动的过程中，气球突然破裂的瞬间，物体将继续向上运动，这是由于物体________的缘故；物体向上运动一段距离后，又向下运动，这又是因为物体________的缘故.20. （3分） (2017八下·泸县期末) 如图所示为小猫钓鱼时的情景，小猫始终保持“左手”的位置不变，当有鱼上钩时，鱼竿会被拉弯，说明力能改变物体的________；小猫用“右手”拉竿将鱼悬于空中静止，此时“右手”拉竿的力________鱼线对竿的拉力（选填“小于”、“等于”或“大于”），若小猫为了减小“右手”拉竿的力，可适当________“两手”握竿的距离（选填“增大”或“减小”．）21. （3分）重20牛、体积为2×10﹣3米3的金属块浸没在水中，受到浮力的大小为________ 牛，方向________ ；若该金属块静止在容器底部，则金属块受到的合力为________ 牛．22. （5分）(2011·茂名) 如图所示，请你用笔画线代替导线将开关和螺口灯座连入电路中，使开关能控制灯泡的亮灭．三、解答题（共9小题，满分54分） (共9题；共59分)23. （5分）(2016·锦州模拟) 最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，请你运用学过的知识分析这样做的原因．24. （4分） (2018八下·江津月考) 在探究“重力的大小跟什么因素有关”实验中，得到如表数据：m/kg0.10.20.30.40.50.60.7 G/N0.98 1.96 2.94 3.92 4.90 5.88（1）本实验中用到的测量器材有：________和________．（2）分析如表数据可知：物体的质量为0.7kg时，它受到的重力是________ N．（3）以下四个图象中，关于物体重力的大小与其质量的关系，正确的是________ ．25. （8分） (2019八上·内蒙古期中) 小明设计了一个“测平均速度”的实验，实验方案如图所示．（1）在实验时，小明发现，斜面与水平面的夹角越________（填“大”或“小”），时间的测量越容易，越准确．（2）实验中，测得的数据如下表，请填写表中空格．路程/m运动时间/s运动速度/（m·s－1）全程s1＝0.6t1＝0.5v1＝________上半程s2＝0.3t2＝0.3v2＝________下半程s3＝s1－s2＝________t3＝t1－t2＝________v3＝________（3）分析实验数据，小车上半程的平均速度________（填“＜”“＝”或“＞”）小车下半程的平均速度，可见小车在斜面上做________运动．26. （3分） (2016九下·江津期中) 在利用光具座进行凸透镜成像的实验探究中：（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知，该凸透镜的焦距是________ cm．（2）把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、________的实像．（3）如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向________（选填“靠近”或“远离”）透镜的方向移动．27. （6分） (2016八上·海原期中) 下面是海波熔化的实验数据：时间/min12345678910温度/℃28333945484848485156（1）海波的熔点是________℃．（2）海波熔化用了________ min．（3）从计时开始，经过6min，海波的温度是________，状态是________．（4）在此实验中，把盛有海波的试管放入盛有水的烧杯中加热，而不是直接用酒精灯加热，目的是使海波________．实验过程中，温度计示数变化情况：________．28. （8分） (2018九上·扬州期末) 小明同学在“测量小灯泡电功率”的实验中，已知电源电压是6V，小灯泡的额定电压是3.8V，电阻约为8Ω．（1）请你用笔画线代替导线，将实物电路图1连接完整，要求滑动变阻器滑片在最右端时阻值最大________；（2）实验中，小明同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是________ ；（3）小明同学调节滑动变阻器，进行了几次实验，得到部分U和I的数据如下表所示：小灯泡正常发光时，电流表的示数如图2所示，其读数为________ A，小灯泡的额定功率为________;W．（4）小明同学在对数据进行分析时发现：小灯泡灯丝电阻随电压的增大而________ （选填：“增大”或“减小”、“不变”）．在第1次实验中，小灯泡不亮的原因是________ ．（5）小明同学在实验室借了甲：“10Ω 1.5A”、乙：“20Ω1.2A”和丙：“30Ω1A”三个滑动变阻器，你认为他完成上表实验所使用的滑动变阻器是：________（选填：“甲”或“乙”、“丙”），理由是：________ ．29. （15分） (2019九上·揭阳月考) 新型混合动力汽车具有节能、低排放等优点。
2020年内蒙古呼和浩特市中考物理模拟试卷(有答案解析)
2020年内蒙古呼和浩特市中考物理模拟试卷题号一二三四五总分得分一、单选题（本大题共8小题，共16.0分）1.炎炎夏日，洒了水的地面，晾在阳光下的湿衣服，过一会儿就变干了；烧开着的水，过一会儿水就变少了。
关于这两种热现象，下列解释正确的是（）A. 前者是汽化吸热，后者也是汽化吸热B. 前者是汽化放热，后者是升华吸热C. 前者是熔化吸热，后者是升华吸热D. 前者是凝固放热，后者是液化放热2.中华文明，源远流长。
例如光现象，《墨经》中就曾经记载了影子的形成、平面镜反射等光学问题。
下面四图中，光现象与影子的形成原理相同的是（）A. 鹦鹉照镜B. 日食C. 鱼在哪里…D. 海市蜃楼3.下列数据较符合实际的是（）A. 一张中考物理试卷的面积约为1.5m2B. 正常人听觉频率范围是20Hz～2000HzC. 一支新2B铅笔的长度约为18dmD. 初中男生百米跑的时间约为14s4.关于家庭电路，下列说法中正确的是（）A. 在家庭电路中，同时工作的用电器越多，总电阻越大B. 家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的C. 用电器使用三线插头，是为了防止漏电而采取的保护措施D. 保险丝一般选用电阻比较小，熔点比较低的合金制作而成5.小明开着小货车运送货物，货车在平直公路上做匀速直线运动，下列说法正确的是（）A. 小货车所受的重力与路面对小货车的支持力是一对平衡力B. 小货车行驶过程中以路边的树木为参照物，车是静止的C. 小货车刹车后还要滑行一段距离，是因为受到惯性力的作用D. 小货车对公路的压力与公路对小货车的支持力是一对相互作用力6.如图所示，电源电压一定。
关于电路的工作情况，下列说法正确的是（）A. 同时闭合两个开关，两只灯泡电流是相同的B. 若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C. 若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D. 若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏7.下列说法正确的是（）A. 对于液体产生的压强，密度一定时，其压强与深度的关系可以用此图表示B. 水平面上静止的质量均匀，形状为正方体的物体，其对水平面的压强与其接触面积的关系可以用此图表示C. 对于不同物质，质量相同时，其密度与体积的关系可以用此图表示D. 流体产生的压强，其压强与流速变化的关系可以用此图表示8.用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。
内蒙古呼和浩特市2020年中考物理试题
2020年呼和浩特市初中毕业、升学统一考试试卷温提示：1.本试卷共有物理、化学两部分，物理90分，化学70分，共12页，考试时间120分钟。
请合理安排答题时间！2.答题前，考生务必将姓名、座位号、考生号填写在试卷和答题卡的对应位置上，并仔细阅读答题卡上的“注意事项”。
3.答题时，请将答案填涂在答题卡上，写在本试卷上无效。
4.考试结束后，将本试卷和答题卡-并交回。
！物理部分（满分70分）一、选择题（本题包括10小题，共24分。
1-6小题为单选题，选对得2分，选错得0分。
7、8、9、10题为多选题，全部选对得3分，选对不全得2分，有选错的得0分。
本试卷g取10N/kg）1.自然界有许多奇妙的景观。
当太阳、地球、月球三者恰好或几乎在同一条直线上时（地球在太阳和月球之间），会形成月食现象，例如我们曾经观赏到的著名的“红月亮”就是月食天象最精彩的部分。
下列光现象的成因与月食形成的原因相同的是A．激光引导掘进方向B．自行车尾灯格外亮C．水中筷子被“折断” D．瞄准鱼的下方才能叉到鱼2.用同一酒精灯分别给质量相等的甲、，乙两种物质加热，根据测量数据绘制如图所示图象，由图可知第2题图第8题图第11题图A．甲物质的温度比乙物质温度升高的快，甲物质的比热容大于乙物质的比热容B．甲物质的温度比乙物质温度升高的快，甲物质的比热容小于乙物质的比热容C．甲物质的温度比乙物质温度升高的慢，甲物质的比热容大于乙物质的比热容D．甲物质的温度比乙物质温度升高的慢，甲物质的比热容小于乙物质的比热容3.下列说法中，错误的是A．物体所带的电不是正电就是负电B．带电的物体不仅会吸引带异种电荷的物体，还能够吸引不带电的轻小物体C．电流方向与电子定向移动方向相同D．摩擦起电的过程，本质是电子发生转移的过程，并不是创造了电荷8.用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是A．该电路中小灯泡的作用，代替电流表判断电流强弱B．该电路探究导体的电阻大小与导体横截面积有关C．该电路探究导体的电阻大小与导体长度有关D．该电路探究导体的电阻大小与导体材料有关9.下列说法中正确的是A．中国最古老的指南针叫司南，司南利用地磁场对磁体有力的作用来指示南北B．磁感线是真实存在的C．电动机能够把电能转化为机械能D．只要导体在磁场中做切割磁感线运动，就会产生感应电流10.图象法是利用数学函数图象，表达各物理量之间存在的内在关系或规律的方法。
内蒙古呼和浩特市名校2020年物理中考模拟试卷(含答案有解析)
内蒙古呼和浩特市名校2020年物理中考模拟试卷一、单选题1．内有少量饮料的罐子可以斜放在水平桌面上保持平衡．下列四个图中，能正确表示饮料罐（含饮料）所受重力的示意图是（）A．B．C．D．解析：A【解析】【详解】重力的方向始终竖直向下，故CD错误；根据题意，内有少量饮料的罐子可以斜放在水平桌面上保持平衡，根据杠杆的平衡条件知，只有重力的作用线经过支点时，罐子才会保持平衡，故A正确，B错误．故选A．【点睛】关键是根据杠杆的平衡条件分析，理解当一个力通过支点时，此力的力臂为零，对杠杆起不到任何作用，即原来平衡的杠杆会仍然平衡．2．如图所示，电源电压保持不变．闭合电键S，当滑动变阻器滑片P向右移动时，不变的是：①电流表A的示数；②电压表V的示数；③电流表A与A1示数的差值；④电压表V与电流表A示数的比值A．只有①B．只有②C．②③D．②③④解析：C【解析】由电路图知道，R1和R2并联，电压表测量并联电路支路的电压（等于电源电压），电流表A1测R1 支路的电流，A测干路电流；因为电源的电压不变，所以，电压表V的示数不变，故②符合题意；因为并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R2的电流不变，当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，由I=U/R知道，通过滑动变阻器R1支路的电流变小，即电流表A1的示数变小，因为并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，故①不符合题意；因为电流表A与A1示数的差值等于通过R2的电流，所以，电流表A与A1 示数的差值不变，故③符合题意；由电压表V的示数不变、电流表A的示数变小知道，电压表V与电流表A 示数的比值变大，故④不符合题意，综上所述，只有C正确，故选C．3．如图所示，放在M、N两水平桌面上的A、B两物体，分别在FＡ＝5N、FＢ＝3N的水平拉力作用下做匀速直线运动，可以确定A．桌面M一定比桌面N粗糙B．A的速度一定大于B的速度C．A的质量一定大于B的质量D．A受到的摩擦力一定大于B 受到的摩擦力解析：D【解析】【详解】AC． A受到的摩擦力大于B受到的摩擦力，摩擦力跟压力大小和接触面的粗糙程度有关，P受到的摩擦力大，可能是因为桌面M比桌面N粗糙造成的；可能是P的质量大，重力大，对桌面的压力大造成的．故A和C不符合题意．B．摩擦力大小跟物体的运动速度无关．故B不符合题意．D．物体A、B分别在F P=5N、F Q=3N的水平拉力作用下做匀速直线运动，根据二力平衡条件得，物体A、B 受到的摩擦力分别是5N、3N．P受到的摩擦力一定大于B受到的摩擦力．故D符合题意．4．如图所示电路中，电源电压为6V，甲、乙两灯泡的规格相同.当闭合开关S后，两灯都不亮.用电压表进行检测，A、B两点间的电压为零，B、C两点间的电压为6V，造成故障可能的原因是（）A．电源处接触不良B．开关处接触不良C．乙灯处接触不良或灯丝断开D．甲灯处接触不良或灯丝断开解析：C【解析】试题分析：根据电压表在电路中的作用进行分析，即电路发生断路时，电压表检测时，有电压的线路出现断路（电源除外）．解：因为两个灯泡都不亮，所以电路出现断路，又因为电压表检测AB两点间的电压为零，B、C两点间的电压为6V（即电源电压），所以A、B两点间连接完好，B、C两点间有断路，即乙灯接触不良或灯丝断路．故选C．【点评】知道电压表和电流表在电路中的作用，会用电压表和电流表检测电路中的故障．5．如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω．当S1、S2都断开时，电流表示数为1A，则A．电源电压为30VB．当S1、S2都闭合时，电流表示数为2AC．当S1、S2都闭合时，整个电路消耗的功率最大D．当闭合S1、断开S2时，R1的功率为10W解析：C【解析】试题分析：由题意知：当S1、S2都断开时，电阻R1=R2=10Ω串联接入电路，电流表示数为I="1" A，则电源电压U=I（R1+R2）=1A×（10Ω+10Ω）=20V；当S1、S2都闭合时，电阻R2=R3=10Ω并联接入电路，电源电压U=20V，此时总电阻最小为R=1/2×10Ω=5Ω，通过电路中电流最大，为I m=U/R=20V/5Ω=4A，消耗的功率最大，故正确选项是C．考点：电路状态分析与计算6．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。
