人教版高一物理必修一打点计时器习题集
打点计时器专题
一、实验题
3．打点计时器是[ ]
A．测量时间的仪器B．测量加速度的仪器C．测量长度的仪器D．测量速度的仪器
4．用一般的刻度尺测量长度时，若用cm作单位，则该数的估读位应在[ ]
A．个位B．十分位C．百分位D．千分位
5．在用打点计时器研究匀变速直线运动时，如测得各连续相等的时间间隔内位移之差不是一个恒量，其主要原因是[ ]
A．长度测量不精确B．打点计时器打点的间隔不均匀
C．运动中受到变化的摩擦力作用D．木板未调成水平
6．图示的纸带是由斜面下滑的小车通过打点计时器拉出来的，打点的时间
间隔是0.02s，现按每10个点划分纸带，数据已标在图上，则小车运动的加速
度为_________．
7．用某打点计时器测重力加速度得到如图所示的纸带，已知A、B、C、
D点之间的时间间隔为0.02s，则所测的重力加速度是_____________m/s2．
8．做匀变速运动的小车的纸带上被打点计时器打下了一系列的点，纸带
的一部分如图所示．按时间先后，依次是A、B、C三个计数点，每两个
计数点间另有4个打点计时器打的实际点．若A、B之间距离为45mm，B、
C之间距离为35mm，打点计时器所用交流频率为50Hz，则小车运动时加速度大小为__________．
9．某次用打点计时器研究匀变速运动的实验中，用打点计时器打出小车带动的纸带如图，电源的频率为
50Hz．在纸带上按时间顺序取0、1、2、3、4、5共六个计数点，每相邻的两点间均有四个点未画出．用米尺量出1、2、3、4、5点到0点的距离标在
了纸带下面，则小车的加速度大小为
________，方向_________．
10．用打点计时器测量物体做匀变速直线运动的瞬时速度
(1)测量原理根据的公式V=________________________________．
(2)用打点计时器打出下落重锤带动的纸带如图，电源的频率为50Hz，从纸带上连续取出A、B、C、D四个点，
用米尺量出A、B、C、D到计数点0的距离
标在纸带下面．则打下B点时重锤的瞬时
速度V B=________m/s，打下C点时重锤的
瞬时速度V C=__________m/s．
11．用打点计时器打出下落物体带动的纸带如图．电源的频率为50Hz，从纸带上连续取出A、B、C、D、E、F六个计数点，用米尺测出A、B两点间距离
S1=4.08cm，E、F两点间距离S2=5.64cm，试写出用
S1、S2和相邻两点间时间间隔T计算重力加速度的公
式g=_______，代入数据求出g=______．
12．电磁打点计时器是一种使用交流电源的计时仪器．当电源频率为50Hz时，振针每隔______秒打一次点．现在用打点计时器测定物体的加速度．当电源频率低于50Hz时，如果仍按频率为50Hz的时间间隔打一次点计算，则测出的加速度数值________频率为50Hz时测出的加速度的数值．（后一空格填写大于、小于或等于）
13．如图是某次实验时用打点计时器打出的一条纸带．计时器所用电源的频率为50Hz．图中A、B、C、D、E为按时间顺序所取的五个计数点，A、B、C、D、E各点与O点的距离在图中标出（单位是cm），则打B点时纸带的运动速度大小是______________m/s，纸带运动过程中的加速度大小是
___________m/s2．
15．某次研究匀变速直线运动的实验中，用打点计时器打出小车带动的纸带如图，相邻计数点间的距离分别用S1、S2、S3、S4、S5、S6 表示，计数点间的时间间隔用T表示，则如下计算小车加速度大小的式子中正确的是
[ ]
A．(S6-S1)/(5T2) B．(S3+S4-S1-S2)/(2T2)
C．(S5-S2)/(3T2) D．(S4+S5+S6-S1-S2-S3)/(3T2)
16．在利用打点计时器测量匀变速直线运动的加速度的实验中，
(1)测量原理根据的公式是a=_____________________．
(2)实验中要用到的器材和测量仪器有[ ]
A．小车B．一端带滑轮的木板C．打点计时器
D．低压交流电源E．小钩码F．秒表
G．刻度尺H．纸带I．细绳
(3)某学生在实验中操作有如下步骤，试按合理的顺序把步骤序号填在下面的线上：___________．
A．把穿过打点计时器的纸带固定在小车后面；
B．把打点计时器固定在木板没有滑轮的一端，并与电源相连接；
C．换上新纸带，重作两次实验；
D．把长木板平放在实验桌上，并使滑轮伸出桌边；
E．先让小车停在靠近打点计时器处，接通电源，放开小车；
F．把一条跨过滑轮的细绳一端拴在小车上，另一端吊一钩码；
G．断开电源，取下纸带；
H．求出三次测量加速度的平均值，作为测量的最后结果．
17．1)在测定匀变速直线运动的加速度实验中所需器材为_________
A．打点计时器B．天平C．低压交流电源
D．低压直流电源E．细绳和纸带F．钩码和小滑车
G．秒表H．一端附有滑轮的长木板
2)请在下列步骤中选出必要的，并按顺序填写：_____________
A．平衡摩擦力，即将长木板后端适当垫高使下滑力克服摩擦力
B．把穿过打点计时器的纸带固定在小车后
C．把打点计时器固定在木板无滑轮端并连好电路
D．用天平测量小车质量
E．换上新的纸带重作两次
F．把一端附有滑轮的长木板放在桌上，使滑轮伸出桌面
G．在小车开始运动后，按下秒表开始计时
H．先使小车放在打点计时器附近，接通电源再放小车，让小车运动
I．断开电源，取下纸带
J．使秒表停止，记录打点时间
K．把一条细绳跨过滑轮一端栓在小车上，另一端吊适当的砝码
如果小车在连续相等的时间T里的位移分别为S1、S2、S3、S4、S5、S6……则有a1=____；a2=_____；a3=_____；……，最后a=_________．
以下说法正确的就在后面括号里打“√”，否则打“×”：
(1)三条纸带都必须一一进行测量和计算．[ ]
(2)记数点的0点就是纸带上的起点．[ ]
(3)若两计数点之间还有n个小点，则T=(n+1)T0，T0=0.02s．[ ]
用打点计时器测匀变速直线运动的加速度答案
3．D 4．C 5．C 6．a=75cm/s2 7．9.75 8．1.0m/s2
9．(1)V=
S+S
2T (2)V=2.19m/s V=2.39m/s
n
n n+1
B
c
10．1.50m/s2；与小车运动方向相反11．
12．0.02；大于
13．永久磁铁；调整振针长度或更换复写纸；或调整振针的固有频率使之与50Hz交变电流产生的策动力共振14．0.655 1.50 15．A C
16．(2)A、B、C、D、E、G、H、I (3)D、B、A、F、E、G、C、H
17．A、C、E、F、H；F、C、K、B、H、I、E
(S4-S1)/3T2；(S5-S2)/3T2 (S6-S3)/3T2。
高一物理人教版必修1(第1.4 实验_用打点计时器测速度) Word版含解析[12题]
![高一物理人教版必修1(第1.4 实验_用打点计时器测速度) Word版含解析[12题]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/01c7a87bbcd126fff7050ba4.webp)
绝密★启用前人教版必修1 第一章运动的描述4．实验：用打点计时器测速度第Ⅰ部分选择题一、选择题：本题共8小题。
将正确答案填写在题干后面的括号里。
1．打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，不通过计算可以直接得到的物理量是( )A．相邻两点间的时间间隔B．位移C．瞬时速度 D．平均速度2．在练习使用打点计时器时，小车拖动纸带运动并在纸带上面打下一系列的小点，根据你打出的纸带，在判断纸带表示的运动是匀速直线运动还是变速直线运动时( )A．应通过测量纸带表示的运动的全程来判断B．必须通过计算任意两点间的平均速度来判断C．必须通过计算全程的平均速度来判断D．可以通过测量每相邻两点间的距离，看其是否相同来判断3．在下列四个图象中，表示做匀速直线运动的是( )4．打点计时器所用的电源是50Hz的交流电，其相邻点间的时间间隔是T，若纸带上共打出N个点，这条纸带上记录的时间为t，则下列各式正确的是( ) A．T＝0.1s，t＝NTB ．T ＝0.05s ，t ＝(N －1)TC ．T ＝0.02 s ，t ＝(N －1)TD ．T ＝0.02s ，t ＝NT5．根据打点计时器打出的纸带( ) A ．能准确地求出某点的瞬时速度 B ．只能粗略地求出某点的瞬时速度 C ．能准确地求出某段时间内的平均速度D ．可以任意地利用某段时间内的平均速度代表某点的瞬时速度6．以下是练习使用电磁打点计时器的部分实验步骤，请将有错误的操作选择出来( )A ．把打点计时器固定在桌子上，纸带穿过限位孔，把复写纸片套在定位轴上，并压在纸带下面B ．把打点计时器的两个接线柱分别接上导线，与4～6 V 低压交流电源相连C ．用手水平地牵动纸带，然后打开电源开关D ．取下纸带，用刻度尺测量最后一个点与计时起点的距离x 0，时间间隔为t ，用公式v ＝0x t计算纸带运动的平均速度7．如图所示为某次实验中打出的一条纸带，图中O 为小车运动的起始点，O 点到A 点之间点迹密集且有部分点不清晰。
人教版必修一物理第一章第四节实验：用打点计时器测速度习题
一、单选题人教版必修一物理第一章第四节实验：用打点计时器测速度习题1. 图是做匀变速直线运动的物体从打点计时器打出的纸带纸带上面每打一点的时间间隔是，且每两个记数点间还有四个计时点已知，，，，，则第三个记数点的速度等于A ．B ．C ．D ．2. 如图是利用打点计时器记录物体做匀加速直线运动所得到的纸带，纸带上依次打下了0、1、2、3、4、5六个点，相邻两点间的距离如图所示，时间间隔均为T ，则两计数点1、4之间物体的平均速度大小是B ．D ．D ．振针与复写纸之间的距离C ．永久磁铁的磁性强弱B ．交流电源的频率A ．直流电压的高低打点计时器打点的周期取决于（）3.C ．A ．二、多选题三、实验题4. 电磁打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，不经计算，通过测量可以从纸带上直接得到的物理量是（ ）A ．时间间隔B ．位移C ．平均速度D ．瞬时速度5. 下列实验过程中正确使用打点计时器的步骤顺序是（ ）①启动电源，用手水平地拉动纸带，纸带上就打出一行小点②关掉电源③取下纸带，从能够看清的某个点开始，往后数若干个点，如果数出n 个点，这些点划分出的间隔数是（n -1），由此计算出纸带从第1个点到第n 个点的运动时间④把纸带装好⑤了解打点计时器的结构，然后把它固定在桌子上⑥用刻度尺测量出从第1个点到第n 个点的距离．A ．⑤④①②③⑥B ．⑤④①③⑥②C ．⑤④①⑥③②D ．⑤④①②⑥③6. 如图为同一个打点计时器打出的四条纸带,则( )A ．甲纸带加速度最大B ．乙纸带加速度最大C ．丁纸带平均速度最小D ．丙纸带平均速度最大7. 如图所示，可用一支笔和一块表做成一台简单的“打点计时器”，为了提高计时的准确性，应掌握的操作要领是_______A．使纸带做匀速运动B．使纸带做匀加速运动C．使打点时间间隔相等D．使打点时间间隔为0.02s8. 下图为接在周期为T=0.02s低压交流电源上的打点计时器，在纸带做匀加速直线运动时打出的一条纸带，图中所示的是每打5个点所取的记数点，但第3个记数点没有画出．由图数据可求得：（1）该物体的加速度为 m/s2.（2）第3个记数点与第2个记数点的距离约为 cm.（3）打第3个点时该物体的速度约为 m/s．9. 实验课上同学们利用打点计时器等器材，研究小车做匀变速直线运动的规律．其中一个小组的同学从所打的几条纸带中选取了一条点迹清晰的纸带，如图所示．图中O、A、B、C、D是按打点先后顺序依次选取的计数点，在纸带上选定的相邻两个记数点之间还有四个打出点没有画出．（1）打点计时器使用的交流电频率为50Hz，则相邻两个计数点间的时间间隔为___s；10. 电火花打点计时器使用的是______电源填“直流”或“交流”，若电源的频率是50Hz ，则每隔______秒打一个点，打出的相邻两点间的时间间隔是______填“相同的”或“不同的”11. 某次用电火花计时器做实验获得的纸带如图所示，则B 点在刻度尺上的读数为________cm ，B 运动到E 的时间为________s ，BD 间的平均速度为_________m/s ．12. 如图是某次实验中得到的一条纸带，其中0到6是七个计数点，相邻计数点间还有4个点未画出，打点计时器的工作频率是50Hz ，各点间距如图，则打计数点2时小车的速度为______；小车的加速度为______计算结果均保留3位有效数字13. 电磁打点计时器和电火花打点计时器都是使用______填“直流”或“交流”电源的计时仪器，使用打点计时器时要先______填“接通电源”或“让纸带开始运动”再______填“接通电源”或“让纸带开始运动”若已知电源频率为50Hz ，则打点计时器在纸带上打相邻两点的时间间隔为______保留两位有效数字）（2）由图中的数据可知，打点计时器打下C 点时小车运动的速度大小是________m/s ，小车运动的加速度大小是________m/s 2．（计算结果均14. 某同学使用打点计时器测量当地的重力加速度。

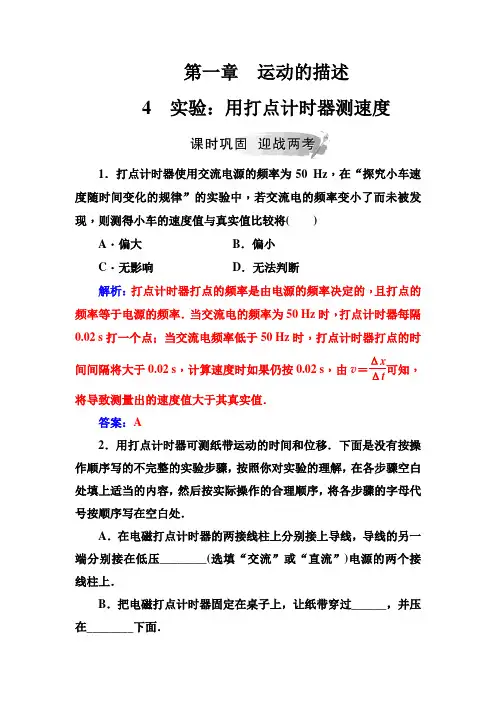

高中物理人教版必修一检测：第一章4实验：用打点计时器测速度+Word版含答案
