阿贝折射
阿贝折射仪的原理和使用方法
阿贝折射仪的原理和使用方法1(仪器构造的简单原理根据折射定律，入射角i和折射角r之间有下列关系:当光线从介质1进入介质2时则=n1，2 (5-3)式中n1，n2，v1，v2分别为1，2两介质的折射率和光在其中的传播速度，n1，2是介质2对于介质1的相对折射率。
折射率为物质的特性常数，对一定波长的光在一定温度压力下，是一个定值。
由式(5-3)可知，当n2,n1时，则折射角r恒小于入射角i。
当人射角i增加到时，折射角相应地增加到最大值rc，rc称为临界角。
此时介质2中从OY到OA之间有光线通过，而OA到OX之间则为暗区，如图5-3。
当入射角为时，上式可写成:n2,n1•sinrc (5-4)即在固定一种介质时，临界折射角rc的大小和折射率有简单的函数关系。
图5-3 光折射示意图图5-4 仪器构造示意图阿贝折光仪就是根据这个原理设计的。
如图5-4是仪器构造的示意图。
它的主要部分为两块直角棱镜PI，PII，棱镜PI的粗糙表面与PII的光学平面镜AD之间约有0.1到0.15mm的空隙，用于装待测液体并使在PI、PII间铺成一簿层。
光线从反射镜射入棱镜PI后，由于面是粗糙的毛玻璃而发生漫射，从各种角度透过缝隙的被测液体;进入棱镜PII中，由前所知，从各个方向进入棱镜PII的光线均产生折射，而其折射角都落在临界角rc之内(因为棱镜的折射率大于液体的折射率，因此人射角从到的全部光线都能通过棱镜而发生折射)。
具有临界角rc的光线穿出棱镜PII后射于目镜上，此时若将目镜的十字线调节到适当位置，则会见到目镜上半明半暗。
从几何光学原理可以证明，缝隙中液体的折射率n液与rc间的关系为:n液,sinBB对一定的棱镜为一常数，n棱镜在定温下也是个定值。
所以液体的折射率n液是角rc的函数。
由rc可计算液体折射率。
折光仪上已经把读数rc换算成n液的值，可直接读出n液的值。
在指定条件下，液体的折射率因所用单色光的波长不同而不同。
若用普通白光作为光源，则由于发生色散而在明暗分界线处呈现彩色光带，使明暗交界不清楚。
阿贝折射仪检定规程
阿贝折射仪检定规程
（实用版）
目录
一、阿贝折射仪检定规程的背景和重要性
二、阿贝折射仪的定义和作用
三、阿贝折射仪检定规程的主要内容
四、阿贝折射仪检定规程的应用范围和意义
正文
阿贝折射仪检定规程是为了保证阿贝折射仪的准确性和可靠性而制
定的一套规程。
阿贝折射仪是一种能测定透明、半透明液体或固体的折射率和平均色散的仪器，其测量结果可以反映物质的光学性能、纯度、浓度及色散大小等信息。
因此，阿贝折射仪在石油工业、油脂工业、制漆工业、食品工业、日用化学工业、制糖工业和地质勘察等领域具有广泛的应用。
阿贝折射仪检定规程主要包括折射率、色散、阿贝数、阿贝折射仪、v 棱镜折射仪、计量性能要求、标准块折射率值等内容。
这些内容涵盖了阿贝折射仪的各个方面，从折射率和色散的测量到仪器的性能要求和标准块的折射率值，都有详细的规定和要求。
阿贝折射仪检定规程的应用范围非常广泛，涵盖了阿贝折射仪的研发、生产、销售、使用和检定等各个环节。
通过执行这套规程，可以保证阿贝折射仪的准确性和可靠性，提高测量结果的可信度，为各行各业的用户提供更加优质的服务。
总的来说，阿贝折射仪检定规程对于保证阿贝折射仪的质量和性能具有重要的意义。
第1页共1页。
阿贝折射仪检定规程
阿贝折射仪检定规程（实用版）目录一、阿贝折射仪检定规程的概述二、阿贝折射仪的定义和作用三、阿贝折射仪的测量范围和应用领域四、阿贝折射仪的检定方法和要求五、阿贝折射仪检定规程的意义和作用正文一、阿贝折射仪检定规程的概述阿贝折射仪检定规程是一种对阿贝折射仪进行检定和校准的方法，旨在保证阿贝折射仪的测量准确性和可靠性。
阿贝折射仪是一种用于测量透明或半透明物质折射率和平均色散的仪器，广泛应用于石油、油脂、制漆、食品、日用化学、制糖和地质勘察等行业。
二、阿贝折射仪的定义和作用阿贝折射仪是一种光学测量仪器，可以测量透明或半透明液体或固体的折射率和平均色散。
折射率是物质的重要光学常数之一，可以反映物质的光学性能、纯度、浓度和色散大小等。
阿贝折射仪通过测量折射率和平均色散，可以帮助了解物质的性质和特征，为相关领域的研究和应用提供重要数据支持。
三、阿贝折射仪的测量范围和应用领域阿贝折射仪的测量范围主要包括透明或半透明液体或固体的折射率和平均色散。
在石油、油脂、制漆、食品、日用化学、制糖和地质勘察等行业，阿贝折射仪的应用十分广泛。
例如，在石油工业中，阿贝折射仪可以用于测量石油产品的折射率，以评估其质量和纯度；在食品工业中，阿贝折射仪可以用于测量果汁、糖浆等食品的折射率，以确定其浓度和纯度等。
四、阿贝折射仪的检定方法和要求阿贝折射仪的检定方法主要包括使用标准块和比较法等。
标准块是一种具有已知折射率值的样品，用于校准阿贝折射仪的测量结果。
比较法则是将待测样品与已知折射率的标准样品进行比较，以评估待测样品的折射率。
阿贝折射仪的检定要求包括测量准确性、测量重复性和测量范围等。
五、阿贝折射仪检定规程的意义和作用阿贝折射仪检定规程对于保证阿贝折射仪的测量准确性和可靠性具有重要意义。
通过检定规程，可以确保阿贝折射仪在各个领域中的应用都能提供准确、可靠的数据支持，从而为相关领域的研究和应用提供有力保障。
阿贝折射仪使用说明书
USER ’S INSTRUCTIONS 使用说明书使用产品前请仔细阅读本使用说明书，并请妥善保管阿贝折射仪前言感谢您选择力辰科技阿贝折射仪，为获得更好的使用体验，请认真阅读本使用说明书，并遵守安全操作规范！请妥善保管本使用说明书以便需要时查阅！注意事项：请确保只有受过相关训练的人员才能操作使用本仪器。
请遵守安全规范、人身安全和事故防止等相关规范。
请将仪器放置于平稳、清洁、防滑、干燥和防火的台面上。
请注意远离腐蚀性气体。
每次使用前请注意检查仪器和配件确保无损。
请根据处理介质的种类，选择合适的防护装置。
处理有毒、易挥发介质时，请使用密闭容器并在合适的通风橱中进行。
一、概述阿贝折射仪是能测定透明、半透明液体或固体的折射率和平均色散的仪器（其中以测透明液体为主），如仪器上接恒温器，则可测定温度为0℃～70℃内的折射率。
折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、浓度及色散大小等。
本仪器能测出蔗糖溶液内含糖量浓度的百分数（0～95%，相当于折射率为1.333～1.531）。
故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、食品工业、日用化学工业、制糖工业、和地质勘察等有并工厂，学校及有并研究单位不可缺少的常用设备之一。
仪器工作原理简述：折射仪的基本原理即为折射定律：n1，n1n2为交界面的两侧的两种介质的折射率（图一）a1为入射角、a2为折射角。
图一若光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射达到90°，此时的入射角称为临界角，本仪器测定折射率是基于测定临界角的原理。
图二中，当不同角度光线射入AB 面时，其折射都大于I，如果用一望远镜对出射光线视察，可以看到望远镜视场被分为明暗两部分，二者之间有明显分界线，见图三所示，明暗分界处即为临界角的位置。
图二中，ABCD 为一折射棱镜，其折射率为n2，AB面以上是被测物体。
图二图三二、仪器结构图四结构部分（图四和图五）：底座⑭为仪器的支承座，壳体⑰固定在其上。

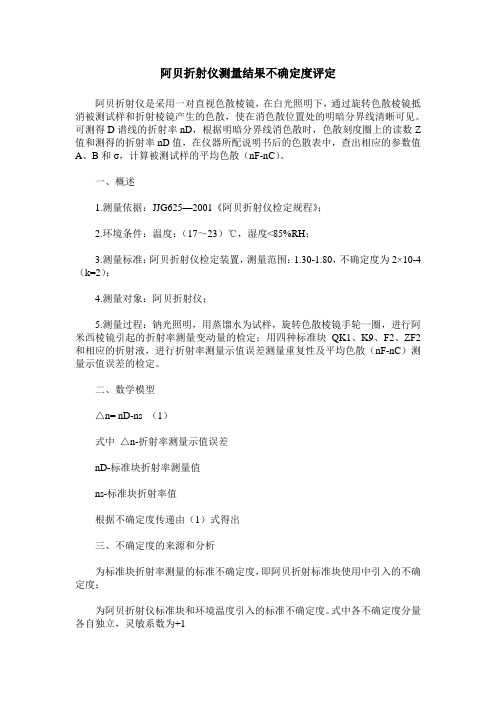

阿贝折射仪测量结果不确定度评定
阿贝折射仪测量结果不确定度评定阿贝折射仪是采用一对直视色散棱镜，在白光照明下，通过旋转色散棱镜抵消被测试样和折射棱镜产生的色散，使在消色散位置处的明暗分界线清晰可见。
可测得D谱线的折射率nD，根据明暗分界线消色散时，色散刻度圈上的读数Z 值和测得的折射率nD值，在仪器所配说明书后的色散表中，查出相应的参数值A、B和σ，计算被测试样的平均色散（nF-nC）。
一、概述1.测量依据：JJG625—2001《阿贝折射仪检定规程》；2.环境条件：温度：（17～23）℃，湿度<85%RH；3.测量标准：阿贝折射仪检定装置，测量范围：1.30-1.80，不确定度为2×10-4（k=2）；4.测量对象：阿贝折射仪；5.测量过程：钠光照明，用蒸馏水为试样，旋转色散棱镜手轮一圈，进行阿米西棱镜引起的折射率测量变动量的检定；用四种标准块QK1、K9、F2、ZF2和相应的折射液，进行折射率测量示值误差测量重复性及平均色散（nF-nC）测量示值误差的检定。
二、数学模型△n= nD-ns （1）式中△n-折射率测量示值误差nD-标准块折射率测量值ns-标准块折射率值根据不确定度传递由（1）式得出三、不确定度的来源和分析为标准块折射率测量的标准不确定度，即阿贝折射标准块使用中引入的不确定度；为阿贝折射仪标准块和环境温度引入的标准不确定度。
式中各不确定度分量各自独立，灵敏系数为+1四、阿贝折射仪检定不确定度分析折射率测量示值误差检定的不确定度分析1.由测量重复性引起的不确定度分析（A类评定）对阿贝折射仪标准块（QK1、K9F2、ZF2），分别计算出其8个折射率测量值实验标准差（i=1～8，j=1～4）则各阿贝折射仪标准块8个折射率测量值的平均值之实验标准差j=（1～4）QK1K9F2ZF2取最大值Sm（n）作为测量重复性引起的标准不确定度，即u1=Sm（n）=0.0000782.阿贝折射仪标准块折射率标准值引入的标准不确定度u2 （B类评定）阿贝折射仪标准块的折射率标准值是由上一级传递的，其不确定度5×10-5 （k=3），则u2=5×10-5 /3=1.7×10-53.环境温度引入的不确定度u3（B类评定）在四种标准块中，折射率（nD ）温度系数最大的是ZF2，其值为61×10-7，由于检定环境温度控制为（20±3）℃，所以温度变化引起的折射率测量变化量最大值。
阿贝折射仪操作指导书
阿贝折射仪操作指导书导言阿贝折射仪是一种常用的光学仪器，用于测量物质的折射率。
本文档将为您提供阿贝折射仪的操作指导，包括仪器的组装、校准和使用方法。
请在使用前仔细阅读本文档，并按照指导进行操作。
一、仪器组装1.1 仪器清单在开始组装前，请确保已获得以下所有零件：- 主体：包括测量室、灯源室、观察室和刻度盘等部分。
- 光源：通常为白炽灯或汞灯。
- 试样夹：用于固定待测样品。
- 放大镜：用于观察和测量刻度盘上的读数。
- 电源线：连接电源，供给电力。
- 光学滤光片：用于过滤光源发出的不需要的波长。
- 遮光罩：用于遮挡多余的光线。
- 其他配件：根据具体型号可能还有其他配件，请根据说明书进行确认。
1.2 仪器组装步骤1. 将主体部分放在整洁的工作台上。
2. 将光源插入灯源室，并确保固定牢固。
3. 将试样夹装置插入测量室，并固定好待测样品。
4. 将放大镜插入观察室，调整合适的位置。
5. 连接电源线，并将其插入电源插座。
二、仪器校准2.1 背景校准在进行实际测量之前，需要进行背景校准，以消除环境因素对测量的影响。
1. 打开仪器电源，确保光源已经完全预热。
2. 将遮光罩放置在光源前方，避免外界光线的干扰。
3. 转动刻度盘，直到观察室中的刻度盘上的图案清晰可见。
4. 通过观察室中的放大镜，调整刻度盘上的背景图案，使其完全清晰。
2.2 折射率校准在进行真正的折射率测量前，需要对仪器进行折射率校准。
1. 准备参考样品，一般为具有已知折射率的透明物质。
2. 将参考样品放在试样夹中，并确保夹子固定牢固。
3. 通过观察室中的放大镜，读取刻度盘上的参考样品的折射率值。
4. 将读取的参考样品折射率值与已知值进行比较，进行校准，直到两者基本一致为止。
三、仪器使用3.1 样品准备在进行折射率测量前，需要准备待测样品。
1. 将待测样品准确地放入试样夹中，并固定好。
2. 确保样品表面干净，没有污渍或气泡的干扰。
3.2 折射率测量1. 打开仪器电源，等待光源完全预热。
阿贝折射仪测定物质折射率
实验十一 阿贝折射仪测定物质折射率[实验目的]1．了解阿贝折射仪的原理，学会阿贝折射仪的调整和使用方法。
2．掌握使用阿贝折射仪测定物质折射率的方法。
3．通过对葡萄糖溶液折射率的测定，确定其浓度。
[实验器材]阿贝折射仪、待测液体（若干）、葡萄糖溶液（若干不同浓度值）、无水酒精（若干）、蒸馏水（若干）、镜头纸、滴管（三支）。
[仪器描述]1．阿贝折射仪的外形结构如图11－1所示。
图11－1 阿贝折射仪2．阿贝折射仪由测量系统和读数系统两部分组成，如图11－2所示。
图11－2 阿贝折射仪测量、读数系统图11－3 阿贝折射仪的读数测量系统：光线由反光镜18进入进光棱镜16，经过被测液体后射入折光棱镜15，再经过两个阿米西棱镜14、13，以消除色散，然后由物镜12将黑白分界线成像于分划板11（内有十字叉丝）上，经目镜9放大后成像于观察者眼中。
读数系统：光线由小反光镜4照明刻度盘3，经转向棱镜5及物镜6将刻度成像于分划板7上，再经目镜8放大成像后以供观察。
刻度盘和棱镜组是同轴的，旋转手轮2可同时转动棱镜组和刻度盘。
在测量镜筒视场中如出现彩色区域，使分界不够明显，可旋转阿米西棱镜手轮10，以调整棱镜的位置，抵消色散现象，至黑白分界明显，调节2使叉丝交点与分界线重合。
此时在读数镜筒分划板中的横线在右边刻度所指示的数值即为待测液体的折射率，如图11－3所示。
对于糖溶液，还可以从分划板中的横线在左边刻度所指示的数据，得出该糖溶液中含糖量浓度百分数。
由于液体折射率随温度而变化，测量时需记录液体的温度，本仪器备有温度计插孔和恒温插头。
[实验原理]阿贝折射仪是药物鉴定中常用的分析仪器，主要用于测定透明液体的折射率。
折射率是物质的重要光学常数之一，可借以了解该物质的光学性能、纯度和浓度等。
当光从一种媒质进入到另一种媒质时，在两种媒质的分界面上，会发生反射和折射现象，如图11－4所示。
在折射现象中有：显然，若21n n >，则21θθ<。
阿贝折射仪使用说明（最全）
阿贝折射仪1.阿贝折射仪的用途阿贝折射仪是可直接用来测量液体的折射率，定量地分析溶液的成分，建言液体的纯度。
建言液体的纯度。
阿贝折射仪是测定分子结构的重要仪器，阿贝折射仪是测定分子结构的重要仪器，因为折射因为折射率与物质内部的分子运动状态有关，所以测定折射率在结构化学方面也是很重要的，比如求算物质摩尔折射率、摩尔质量、密度、极性分子的偶极距等都需要折射率的数据。
阿贝折射仪测定折射率时有许多优点：所需用的样品很少，数滴液体即可进行测量；测量精度高（折射率精确到1×1×1010-4），重现性好；测定方法简便，无需特殊光源设备，普通日光或其他日光即可；棱镜有夹层，棱镜有夹层，可通恒温水流，可通恒温水流，保持所需的制定温度。
保持所需的制定温度。
它是物理化学实验室它是物理化学实验室和科研工作中较常用的一种光学仪器。
和科研工作中较常用的一种光学仪器。
近年来，近年来，随着技术的发展，随着技术的发展，该仪器该仪器也在不断地更新。
也在不断地更新。
2.仪器描述阿贝折射仪的光学系统由望远系统和读数系统组成，如图阿贝折射仪的光学系统由望远系统和读数系统组成，如图1所示。
所示。
望远系统。
光线进入进光棱镜1与折射棱镜2之间有一微小均匀的间隙，被测液体就放在此空隙内。
当光线（太阳光或日光灯）射入进光棱镜1时便在磨砂面上产生漫反射，使被测液层内有各种不同角度的入射光，经折射棱镜2产生一束折射角均大于出射角度i 的光线。
由摆动反射镜3将此束光线射入消色散棱镜组4，此消色散棱镜组是由一对等色散阿米西棱镜组成，其作用是可获得一可变色散来抵消由于折射棱镜对不同被测物体所产生的色散。
再由望远镜5将此明暗分界线成像于分划板将此明暗分界线成像于分划板 7 7上，分划板上有十字分划线，通过目镜8能看到如图2上部分所示的象。
上部分所示的象。
读数系统。
光线经聚光镜12照明刻度板1111（刻度板与摆动反射镜（刻度板与摆动反射镜3连成一体．．．．同时绕刻度中心作回转运动）。
大学物理实验实验18 用阿贝折射仪测液体的折射率
实验目的
① 学习一种测液体折射率的方法。
② 学习正确使用阿贝折射仪。
实验仪器
实验原理
• 阿贝折射仪是测量透明、半透明液体或固 体折射率的仪器，还可用来测定液体的色 散及测溶液中溶质的含量等。由于它使用 简便、精度较高（仪器误差为10−4），在 生产中和实验室经常用到。但测量范围有 限（nD=1.3到nD=1.7）是其缺点。 • 其测量原理如图所示。
• 若阿贝折射仪未经校准，是否影响测量的精度？其准确度如何？ • 测液体的折射率时，还应知道哪些客观条件？
测量方法：
放置方式
8
实验内容与步骤
• 清晰棱镜和校准片。 • 把校准片用溴代萘粘与棱镜中央。 • 使自然光射入棱镜调节反射玻璃。
• 调节使显微镜中的读数与校准片的折射率相故在测时应将仪器与恒温器接通。 但一般测量，也可不用恒温器，但须记下当时的室温。 • 因折射率与光波长有关，在测量时，应用单色光源。但在无单 色光源时，可用白光测量。这样误差较大，测量完毕应注明此 情况。
• 我们所用待测液体是蒸馏水和酒精，按上述作法各测8次，取其
算术平均值为测量结果，并算出平均绝对误差和相对误差。
思考题
• 如何防止校准片跌打？ • 简述阿贝折射仪测折射率的原理，用其他方法能否测得折射率？ • 为什么观察明暗分界线时要用望远镜，而读数时却用显微镜？
• 用阿贝折射仪如何测透明固体的折射率？
用阿贝折射仪测液体的折射率
物理实验教学中心
实验背景
• 阿贝折射仪是能测定透明、半透明液体或固体 的折射率和平均色散的仪器（其中以测透明液 体为主），如仪器上接恒温器，则可测定温度 为0℃～70℃的折射率。折射率和平均色散是 物质的重要光学常数之一，能借以了解物质的 光学性能、纯度及色散大小等。阿贝折射仪操 作简单、使用方便，广泛用于制糖、制药、饮 料、石油、食品、化工工业生产、科研教学部 门的检测分析中。
阿贝折射仪使用注意事项 折射仪如何做好保养
阿贝折射仪使用注意事项折射仪如何做好保养阿贝折射仪使用注意事项1）阿贝折射仪应放在干燥、空气流通和温度适合的地方，以免仪器的光学零件受潮发霉；2）每次测定工作之前及进行示值校按时必需将进光棱镜阿贝折射仪使用注意事项1）阿贝折射仪应放在干燥、空气流通和温度适合的地方，以免仪器的光学零件受潮发霉；2）每次测定工作之前及进行示值校按时必需将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精（1：1）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成相清楚度和测量精准度；3）被测样品不能有固体杂质，检测固体样品时应防止折射棱镜的工作表层拉毛或者产生压痕，不能用于检测腐蚀性强的样品；4）在开始测定前，必需先用蒸馏水或用标准试样校对读数。
如用标准试样则对折射棱镜的抛光面加1—2滴溴代萘，再贴上标准试样的抛光面，当读数视场指示于标准试样上之值时，察探望远镜内明暗分界线是否在十字线中心，若有偏差则用螺丝刀微量旋转小孔内的螺钉，带动物镜偏摆，使分界线相位移至十字线中心。
通过反复地察看与校正。
使示值的起始误差降至最小（包括操的瞄准误差）。
校正完毕后，在以后的测定过程中不允许任意再动此部位（在日常的测量工作中一般不需校正仪器，如对所测的折射率示值有怀疑时，可按上述方法进行检验，是否有起始误差，如有误差应进行校正）；5）每次测定时，试样不可加得太多，一般只需加2～3滴即可；6）要注意保持仪器清洁，保护刻度盘。
每次试验完毕，要在镜面上加几滴丙酮，并用擦镜纸擦干。
最后用两层擦镜纸夹在两棱镜镜面之间，以免镜面损坏；7）读数时，有时在目镜中察看不到清楚的明暗分界线，而是畸形的，这是由于棱镜间未充分液体，若显现弧形光环，则可能是由于光线未经过棱镜而直接照射到聚光透镜上；8）若待测试样折射率不在 1.3～1.7范围内，则阿贝折射仪不能测定，也看不到明暗分界线。
