电力工程施工方案范文精选
电力管线工程施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX地区电力管线工程2. 工程地点：XX地区3. 工程规模：XX公里4. 工程内容：电力线路敷设、杆塔安装、配电设备安装等5. 工程建设标准：按照国家相关标准和规范执行二、施工组织机构1. 项目经理：负责整个项目的施工组织、协调和管理。
2. 技术负责人：负责技术方案的制定、施工图的审核、技术交底等。
3. 施工队长：负责施工队伍的管理、现场施工的组织和指挥。
4. 质量负责人：负责施工质量的管理和监督。
5. 安全负责人：负责施工现场的安全管理和监督。
三、施工准备1. 施工图纸及技术资料准备（1）熟悉施工图纸，明确工程内容和施工要求。
（2）收集相关技术资料，如地质勘察报告、地形图、设计说明书等。
2. 材料设备准备（1）根据工程量清单，采购所需材料，如电缆、杆塔、金具、绝缘子等。
（2）租赁或购买施工设备，如挖掘机、吊车、卷扬机等。
3. 人员准备（1）组织施工队伍，进行人员培训，确保施工人员具备相应的技能和素质。
（2）安排施工人员的生活和住宿，确保施工顺利进行。
4. 施工现场准备（1）平整施工场地，确保施工安全。
（2）设置临时设施，如办公室、仓库、施工现场等。
（3）制定应急预案，应对突发事件。
四、施工方案1. 施工顺序（1）土方开挖：根据设计要求，进行线路路径的土方开挖。
（2）杆塔基础施工：根据地质勘察报告，选择合适的杆塔基础形式，进行基础施工。
（3）杆塔安装：按照设计要求，进行杆塔的安装。
（4）电缆敷设：根据设计要求，进行电缆的敷设。
（5）配电设备安装：按照设计要求，进行配电设备的安装。
（6）接地装置施工：按照设计要求，进行接地装置的施工。
（7）试验及验收：对施工完成的工程进行试验和验收。
2. 施工方法（1）土方开挖：采用挖掘机进行土方开挖，确保开挖深度和宽度符合设计要求。
（2）杆塔基础施工：根据地质情况，选择合适的杆塔基础形式，如混凝土基础、钢管桩基础等。
（3）杆塔安装：采用吊车进行杆塔的安装，确保杆塔安装牢固。
电力工程土建施工方案(3篇)
第1篇一、工程概况本工程为XX电力有限公司新建一座110千伏变电站，工程地点位于XX市XX区XX 镇，占地面积约XX亩。
工程主要包括主变压器区、配电装置区、辅助设施区等土建施工内容。
二、施工组织1. 施工单位：XX建筑工程有限公司2. 施工队伍：组建一支具有丰富电力工程土建施工经验的施工队伍，确保施工质量、进度和安全。
3. 施工现场管理：设立施工现场管理机构，明确各部门职责，加强施工现场管理，确保工程顺利进行。
三、施工进度计划1. 施工准备阶段：预计工期为1个月。
2. 土建基础施工阶段：预计工期为3个月。
3. 土建主体结构施工阶段：预计工期为4个月。
4. 土建装饰装修阶段：预计工期为2个月。
5. 竣工验收阶段：预计工期为1个月。
总计：11个月。
四、施工工艺1. 土建基础施工（1）场地平整：对施工现场进行平整，确保场地平整度满足施工要求。
（2）基础开挖：根据设计图纸进行基础开挖，确保基础开挖深度、宽度、尺寸符合要求。
（3）垫层施工：铺设素混凝土垫层，确保垫层平整、密实。
（4）基础施工：按照设计图纸进行基础施工，确保基础质量满足要求。
2. 土建主体结构施工（1）主体结构施工：按照设计图纸进行主体结构施工，确保主体结构质量满足要求。
（2）模板工程：采用钢模板进行模板工程，确保模板安装牢固、尺寸准确。
（3）钢筋工程：按照设计图纸进行钢筋工程，确保钢筋规格、数量、位置符合要求。
3. 土建装饰装修（1）抹灰工程：对墙体、顶棚进行抹灰，确保抹灰平整、密实。
（2）门窗安装：按照设计要求进行门窗安装，确保门窗安装牢固、尺寸准确。
（3）地面铺设：按照设计要求进行地面铺设，确保地面平整、美观。
五、施工质量控制1. 严格遵循国家相关规范、标准和设计要求，确保施工质量。
2. 加强原材料、半成品、成品的质量检验，确保不合格材料不得进入施工现场。
3. 加强施工过程控制，对关键工序进行跟踪检验，确保施工质量。
4. 做好施工记录，为工程验收提供依据。
电力工程整体施工方案范本(3篇)
第1篇一、工程概况1. 工程名称：XX电力工程项目2. 工程地点：XX省XX市XX区3. 工程规模：本工程包括输电线路、变电站、配电线路等建设内容，总装机容量XX万千瓦。
4. 工程工期：根据合同约定，本工程总工期为XX个月。
5. 工程质量：本工程质量等级为优良。
6. 工程安全：本工程遵循“安全第一、预防为主、综合治理”的方针，确保工程安全施工。
二、施工组织机构1. 施工项目部（1）项目经理：负责全面管理施工项目，确保工程顺利进行。
（2）项目副经理：协助项目经理工作，负责分管工程、技术、质量、安全等方面。
（3）技术负责人：负责工程技术管理工作，确保工程质量。
（4）质量负责人：负责工程质量管理工作，确保工程质量达到优良。
（5）安全负责人：负责工程施工安全管理工作，确保工程安全施工。
2. 施工班组（1）输电线路施工班组（2）变电站施工班组（3）配电线路施工班组三、施工方案1. 施工进度计划根据工程特点和施工条件，制定合理的施工进度计划，确保工程按期完成。
（1）施工准备阶段：XX个月（2）主体工程阶段：XX个月（3）辅助工程阶段：XX个月（4）竣工验收阶段：XX个月2. 施工工艺（1）输电线路施工1）施工前准备：做好线路设计、材料采购、人员培训等工作。
2）基础施工：根据设计要求，进行基础开挖、基础浇筑等施工。
3）杆塔施工：根据设计要求，进行杆塔制作、组立、验收等施工。
4）导线架设：根据设计要求，进行导线架设、验收等施工。
（2）变电站施工1）施工前准备：做好变电站设计、材料采购、人员培训等工作。
2）土建施工：根据设计要求，进行变电站基础开挖、主体结构施工等施工。
3）电气设备安装：根据设计要求，进行电气设备安装、调试、验收等施工。
4）自动化系统调试：根据设计要求，进行自动化系统调试、验收等施工。
（3）配电线路施工1）施工前准备：做好配电线路设计、材料采购、人员培训等工作。
2）杆塔施工：根据设计要求，进行杆塔制作、组立、验收等施工。

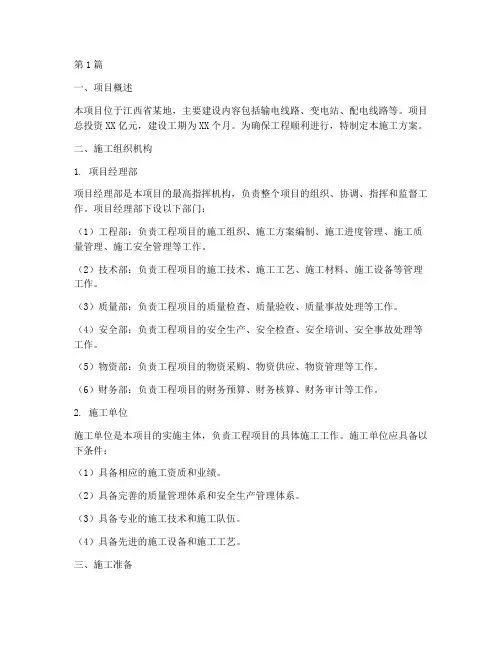

江西电力工程施工方案(3篇)
第1篇一、项目概述本项目位于江西省某地，主要建设内容包括输电线路、变电站、配电线路等。
项目总投资XX亿元，建设工期为XX个月。
为确保工程顺利进行，特制定本施工方案。
二、施工组织机构1. 项目经理部项目经理部是本项目的最高指挥机构，负责整个项目的组织、协调、指挥和监督工作。
项目经理部下设以下部门：（1）工程部：负责工程项目的施工组织、施工方案编制、施工进度管理、施工质量管理、施工安全管理等工作。
（2）技术部：负责工程项目的施工技术、施工工艺、施工材料、施工设备等管理工作。
（3）质量部：负责工程项目的质量检查、质量验收、质量事故处理等工作。
（4）安全部：负责工程项目的安全生产、安全检查、安全培训、安全事故处理等工作。
（5）物资部：负责工程项目的物资采购、物资供应、物资管理等工作。
（6）财务部：负责工程项目的财务预算、财务核算、财务审计等工作。
2. 施工单位施工单位是本项目的实施主体，负责工程项目的具体施工工作。
施工单位应具备以下条件：（1）具备相应的施工资质和业绩。
（2）具备完善的质量管理体系和安全生产管理体系。
（3）具备专业的施工技术和施工队伍。
（4）具备先进的施工设备和施工工艺。
三、施工准备1. 施工现场准备（1）平整场地：对施工现场进行平整，确保施工场地满足施工要求。
（2）搭建临时设施：搭建施工办公区、生活区、仓库等临时设施。
（3）施工道路：铺设施工道路，确保施工车辆和人员进出方便。
2. 施工材料准备（1）材料采购：根据工程进度和施工要求，采购各类施工材料。
（2）材料验收：对采购的施工材料进行验收，确保材料质量符合要求。
（3）材料堆放：对验收合格的施工材料进行分类堆放，方便施工使用。
3. 施工设备准备（1）设备采购：根据工程进度和施工要求，采购各类施工设备。
（2）设备验收：对采购的施工设备进行验收，确保设备性能符合要求。
（3）设备安装：对验收合格的施工设备进行安装，确保设备运行正常。
4. 施工人员准备（1）人员招聘：根据工程进度和施工要求，招聘各类施工人员。
电力施工施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，电力需求日益增长，电力基础设施的建设和维护成为国家能源战略的重要组成部分。
为确保电力供应的稳定和安全，本项目旨在对某地区电力设施进行升级改造，提高供电能力和可靠性。
本方案将对电力施工进行详细规划，包括施工准备、施工组织、施工技术、质量控制、安全管理、环境保护等方面。
二、施工范围及内容1. 施工范围：本项目涉及某地区电力线路、变电站、配电室等电力设施的改造和新建。
2. 施工内容：（1）电力线路改造：包括高压线路、低压线路的改造，新增线路的建设。
（2）变电站改造：包括主变压器、配电装置、开关设备、电缆等设备的更换和升级。
（3）配电室改造：包括配电柜、电缆、开关设备等设备的更换和升级。
（4）电力设施新建：包括新建变电站、配电室、电力线路等。
三、施工准备1. 技术准备：（1）收集相关技术资料，包括设计图纸、施工规范、设备技术参数等。
（2）组织施工人员学习相关技术规范和操作规程。
（3）对施工人员进行技术交底，明确施工工艺和注意事项。
2. 人员准备：（1）组建施工队伍，包括项目经理、技术负责人、施工员、质检员等。
（2）对施工人员进行岗前培训，提高施工人员的技能水平。
（3）确保施工人员具备相关资质证书。
3. 材料准备：（1）根据施工图纸，确定所需材料种类、规格、数量。
（2）与供应商签订供货合同，确保材料及时供应。
（3）对材料进行检验，确保质量符合要求。
4. 设备准备：（1）检查施工设备，确保设备完好、性能稳定。
（2）对施工设备进行调试，确保设备运行正常。
（3）制定设备使用和维护制度，确保设备安全运行。
四、施工组织1. 施工阶段划分：（1）前期准备阶段：包括设计、招标、施工准备等。
（2）施工阶段：包括电力线路改造、变电站改造、配电室改造、电力设施新建等。
（3）验收阶段：包括设备调试、系统联调、验收测试等。
2. 施工进度安排：（1）前期准备阶段：预计需2个月。
（2）施工阶段：预计需6个月。
电力工程外线施工方案(3篇)
4. 施工过程中遇到的问题及时解决，确保工程按期完成。
5. 通过本项目施工，积累了丰富的施工经验，为今后类似工程提供了借鉴。
3. 施工质量控制
（1）施工前，对施工人员进行技术交底，确保施工人员掌握施工工艺和操作规程。
（2）施工过程中，严格执行国家有关施工质量标准，确保施工质量。
（3）对施工过程中的关键工序进行检验，确保施工质量。
（4）对施工完成的工程进行验收，确保工程质量达到设计要求。
4. 施工安全管理
（1）加强施工现场安全管理，确保施工人员生命安全。
（2）工程技术部：负责施工图纸的审核、施工方案的编制、施工工艺的制定、技术交底等。
（3）质量保证部：负责施工过程中的质量控制，确保工程质量符合国家标准。
（4）安全环保部：负责施工过程中的安全管理和环境保护工作。
（5）物资设备部：负责物资采购、设备管理、运输等工作。
2. 施工进度计划
根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
2）材料准备：根据设计图纸要求，提前准备所需线路材料，如导线、绝缘子、金具等。
3）施工机械准备：准备施工所需的机械设备，如挖掘机、吊车、运输车辆等。
（2）施工步骤
1）线路定位：根据设计图纸，确定线路路径，并进行现场放线。
2）基础施工：按照设计要求，进行线路基础施工，包括挖掘、铺设垫层、浇筑基础等。
3）杆塔施工：根据设计要求，进行杆塔组立、横担安装、绝缘子安装等。
第2篇
一、工程概况
本项目为某地区110kV变电站至某工业园区35kV线路工程，线路全长约15公里，采用单回路架设，线路电压等级为110kV，线路导线截面为400mm²。本工程包括线路基础施工、杆塔组立、导线架设、接地系统施工、光缆架设等施工内容。
电力工程施工方案范例大全
电力工程施工方案范例大全一、工程概况本工程为XX电力有限公司110kV变电站新建工程，位于XX市XX区。
工程内容包括：主变压器安装、配电装置安装、控制保护系统安装、电缆线路敷设、接地系统施工等。
工程计划开工日期为2022年月日，竣工日期为2022年月日。
二、施工组织设计1. 施工人员组织：本工程拟组建一支具备丰富电力工程施工经验的专业队伍，包括项目经理、施工员、技术员、安全员、质量员、材料员等岗位。
施工人员总数为XX人。
2. 施工进度计划：根据工程量和施工要求，制定详细的施工进度计划，确保工程按时完成。
3. 施工质量保证：严格按照国家电力工程施工及验收规范进行施工，加强过程质量控制，确保工程质量达到优良等级。
4. 施工安全管理：落实安全生产责任制，加强施工现场安全管理，确保施工过程中人身、建筑和设备安全。
三、施工技术方案1. 主变压器安装：采用液压升压法进行主变压器安装，确保安装垂直度和同心度符合要求。
2. 配电装置安装：按照设计图纸和安装规范进行配电装置安装，确保装置性能稳定、接线正确。
3. 控制保护系统安装：根据设计要求，安装控制保护装置，包括继电保护、自动化装置等，并进行调试。
4. 电缆线路敷设：采用直埋、架空和隧道敷设方式，确保电缆线路安全、可靠、美观。
5. 接地系统施工：按照设计规范施工，确保接地电阻符合要求，提高设备安全性能。
四、施工材料及设备1. 主要材料：包括变压器、配电装置、电缆、接地材料等，均采用国家认证的产品，确保质量合格。
2. 施工设备：包括吊车、挖掘机、装载机、发电机、调试仪器等，满足施工需求。
五、施工质量控制1. 施工过程中，严格按照设计图纸和施工规范进行，确保工程质量。
2. 加强过程质量控制，对关键工序进行验收，不符合要求的不予验收。
3. 施工完成后，组织相关人员进行竣工验收，确保工程质量达到优良等级。
六、施工安全措施1. 建立健全安全生产责任制，明确各级人员的安全职责。
电力设施工程施工方案(3篇)
第1篇一、工程概述本工程为XX地区XX电力设施新建项目，主要包括高压线路、变电站、配电室等电力设施的建设。
工程总投资XX万元，工期为XX个月。
为确保工程顺利进行，特制定以下施工方案。
二、施工准备1. 人员组织（1）成立项目指挥部，负责工程的全面管理和协调；（2）设立工程技术组、质量保证组、安全监督组、材料供应组等专项小组，确保工程顺利实施。
2. 材料设备（1）根据工程设计要求，采购符合国家标准的电力设施材料；（2）确保施工设备齐全、性能良好，并定期进行维护保养。
3. 施工场地（1）对施工现场进行平整、排水、绿化等处理，确保施工环境整洁；（2）设置施工围挡、警示标志，保障施工现场安全。
4. 施工技术文件（1）编制详细的施工组织设计、施工方案、安全技术措施等文件；（2）组织相关人员对施工技术文件进行审核、审批。
三、施工方法1. 高压线路施工（1）采用直线、曲线、跨越等施工方法，确保线路安全、稳定；（2）严格按照设计要求进行线路架设，确保线路间距、高度符合规范。
2. 变电站施工（1）按照设计要求进行基础施工，确保基础质量；（2）设备安装严格按照厂家说明书和规范要求进行，确保设备安装质量；（3）进行系统调试，确保变电站运行稳定。
3. 配电室施工（1）按照设计要求进行基础施工，确保基础质量；（2）设备安装严格按照厂家说明书和规范要求进行，确保设备安装质量；（3）进行系统调试，确保配电室运行稳定。
四、质量控制1. 材料质量：严格把关材料采购、验收、储存等环节，确保材料质量；2. 施工质量：严格执行施工规范，加强过程控制，确保工程质量；3. 系统调试：按照设计要求进行系统调试，确保系统运行稳定。
五、安全措施1. 安全生产责任制：明确各级人员安全生产责任，落实安全生产措施；2. 安全教育培训：加强施工人员安全教育培训，提高安全意识；3. 施工现场管理：加强施工现场安全管理，确保施工安全；4. 应急预案：制定应急预案，提高应对突发事件的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力工程施工方案范文1、施工组织机构设置1.1成立项目经理部项目经理部全面负责本次施工任务的安全、技术、质量、材料、人员等的管理及协调，负责组织完成项目工程的各项经济技术指标；负责协调项目建设中的甲乙方、部门之间、项目工地与地方之间的关系；对参与该次工程的人员进行有关工程施工规范的学习，施工前认真组织技术交底，让每个人弄清楚技术要求和施工方法。
1.2项目管理组织机构2、工程阶段划分：根据本工程的特点，将整个工程划分为六个阶段：测量放线设备基础施工→箱变、低压配电柜、电表箱就位安装→电源线电缆敷设→设备调试→验收通电。
按各阶段的施工特点安排设备材料进场的时间，科学调度劳动力、机械设备及工具，控制计划进度。
3、工进度安排：自甲方书面通知之日进场，并于设备全部到场及土建具备安装条件后。
各项目安装施工进度必须按此工期要求进行安排。
、施工准备1、设备安装前：设备间应具备下列条件：①屋顶、楼板施工完毕，不得渗漏；墙面、屋顶喷浆完毕；②室内地面基层施工完毕，场地清理干净，并在墙上标出地面标高；③混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求；④预埋件牢固，预埋件及预留孔符合设计；⑤门窗安装完毕，门已配锁；⑥具有足够的施工场地，道路通畅。
2、临时设施：①生活临时设施：因施工场地不能作为生活用地，所有作业人员均外住。
②生产临时设施：需搭建临时仓库及工具房（面积约45平方米）。
③施工电源：由现场的临时施工用电变压器供电，进场后根据实际情况再进行布置。
3、施工用图纸、技术资料应齐全。
二、施工方案与技术措施1、电缆沟开挖及电缆井砌筑（1）管沟开挖前应根据设计要求，结合现场实际情况和业主要求，先用干石灰标出管沟实际位置，管沟应尽量取直。
（2）沟槽底净宽应按管材外径再加上400mm，管顶埋深不得小于0.7米；沟槽开挖时要根据土质情况应有不小于15°的放坡。
（3）沟槽侧临时堆土应放置有序，管沟在穿过道路处应搭设临时便桥，以方便车辆和行人通行，并及时将余土清理干净。
（4）沟槽开挖时应做好排水措施，沟底不得超挖或扰动原土层。
（5）沟底应平整并夯实；一般土质须用细砂或素土垫层，厚度应为100 mm；如遇有尖硬的物体、石块等，则应向下挖100—200mm，再填补细砂或素土夯实；特殊地段可用沙浆混凝土做垫层，然后方可进行管道敷设。
（6）砌筑电缆井按位置及高程人工开槽，井周每侧应多挖大于30cm，以利施工。
计算和控制槽深、槽宽并清平、夯实，槽底严禁超挖。
然后进行基础整平、夯实后进行混凝土地板浇筑、捣实、养护工作。
养护达到一定强度后方可砌筑井壁。
井壁砌筑时，在基础地板上铺砂浆一层（座浆）后可砌筑井壁，按图纸做井底并用水泥砂浆抹面，并检查边线。
砌砖应做到井壁平直，边角整齐，符合图纸尺寸且砖面对齐吻合方可砌住，上下错缝内外搭接，砌砖砂浆要饱满，砖块砌筑前必须洒水浸湿。
井壁砌到一定高度随砌随用水泥砂浆抹面。
外墙用水泥砂浆搓缝，要随砌随搓使外墙严密。
随墙身的砌筑还应及时换填，随换随填夯实，做到回填密实以免回填不密实使路面产生局部沉降。
当砌筑到管顶时，应将管头与井壁内口接平，用水泥砂浆将井口与井篦按好抹平抹严。
墙身砌到要求标高时，用水泥砂浆安装井框和井篦，井框和井篦必须顺畅。
井砌完后，应清除一切杂物，按标准检查。
（7）管道安装安装程序：熟悉图纸→定位放线→外观质量检查→锉口套丝→配管→质量检查隐蔽工程验收→管内杂物清理→管内穿线→绝缘测试→封闭管口→质量检查。
工程中所用材料，其型号、规格、电压等级必须符合设计要求，并附有合格证、质保书。
管道不应有折扁和裂缝，钢管内无铁屑毛刺，切断口应锉平，管口应刮光，管子进入落地柜其高度距地面>50mm，进入配电箱内<5mm，管子应排列整齐，并加护口。
管道弯曲，不应有折皱，凹穴和裂缝等现象，弯曲程度不得大于管外径的10%，弯曲半径，明配4—6倍管外径。
1、下管时可由人工抬管入槽或用非金属绳溜管入槽。
2、接口前应先将承口、插口内外表面清理干净，按插入方向对准承口中心线用人力或设置木档板用撬棍将被安装的管材徐徐插入承口内直至底部。
3、管道接口后应复核管底深度和轴线，使其符合要求。
4、回填土时应从管道轴线两侧同时回填、夯实，在管顶上部200mm以内时必须采用人工用细砂或素土回填。
（8）直埋电缆沟开挖1。
电缆沟深应保证电缆表面距地面的距离不小与0.7m；沟宽应保证最外侧电缆表面距沟边不小于0.15m，电力电缆间距0.1m，当电缆沟转90°或120°弯时，转弯处沟宽应加宽0.2m。
挖沟时如遇垃圾等有腐蚀性杂物，须清除换土，沟底必须铲平夯实，保证电缆周围土层均匀密实。
2、在电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐蚀物质、老鼠等危害的地段，应采取保护措施。
3、严禁将电缆平行敷设于管道的上方或下方。
（9）接地装置的施工1、接地装置的安装应按以批准的设计进行施工。
2、接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
3、接地体顶面埋设深度应符合设计规定。
角钢及钢管接地体应垂直配置。
除接地体外，接地体引出线的垂直部分和接地装置焊接部位应作防腐处理。
4、每个电气装置的接地应有一单独的接地线与接地干线连接，不得在一个接地线中串接几个需要接地的电气装置。
5、接地体（线）的连接应采用焊接，焊接必须牢固。
接至电气设备上的接地线，应采用镀锌螺栓连接；有色金属接地线不能采用焊接时，可采用螺栓连接。
6、接地体（线）的焊接应采用搭接焊，其搭接长度必须符合下列规定：6.1扁钢为其宽度的2倍（且至少3个棱边焊接）。
6.2圆钢为其直径的6倍。
6.3圆钢与扁钢连接时，其长度为圆钢直径的6倍。
7、接地装置必须严格按照设计进行施工。
7.1接地体埋设深度≥0。
8m，间距≥接地体长度的2倍，但不小于5m。
7.2接地线穿墙壁、楼板基地平处应加钢管保护，有化学腐蚀时，还应有相应的防腐措施。
7.3接地体敷设完后，应进行接地电阻测试，如不能满足设计要求，应增加接地极，满足设计要求为正，回填土内不应夹有石块和建筑垃圾等，其土质不得有较强的腐蚀性；回填时应分层夯实。
7.4明敷接地线安装应便于检查，并不应妨碍设备的拆卸及检修；支持件间距水平部分0。
5—1。
0m，垂直部分为1。
5—3m，转弯部分为0。
3—0。
5m，当烟建筑物墙壁敷设时，高度距地面0。
25—0。
3m，距墙间距0。
1—0。
015m。
7.5明敷接地线表面应涂以15—100mm宽度相等的绿和黄色相同的条纹。
接地线引向建筑物的入口处和在检修用临时接地点处，均应刷白色底漆并标以黑色记号代号。
7.6其他特殊接地应按设计及规范或进口设备要求施工。
（一）设备基础型钢的制作与安装：工艺流程：基础型钢埋设→搬运和检查接线安装→清理安装→调试1、首先将槽钢调直，然后按图纸要求预制加工基础钢架，并刷好防绣漆。
2、基础型钢埋设：埋设方法有下列两种：（施工时根据工地的实际情况确定采用何种方式）a直接埋设法：这种埋设法是在土建打砼时直接将基础型钢埋设好，埋设前先将型钢调直，除去铁锈，按图纸尺寸下好料并钻好孔，再按图纸的标高尺寸、测量其安装位置，将型钢放在所测量的位置上，并用水平尺调好水平，水平误差每米不超过1mm，全长不超过5mm。
配电柜的基础型钢一般为两根，埋设时应使其平行，并处于同一水平上。
埋设的型钢可高出地表面5—10mm，水平调好后，可将型钢固定牢固。
全部工作做完后，应再仔细检查安装尺寸和水平情况是否有变化，如不符合要求，应及时处理。
b预留槽埋设法：用这种方法埋设型钢是在土建打砼的时候，根据图纸的要求在埋设位置预埋好用钢筋做成的钢筋钩，并且预留出型钢的空位。
预留空位的方法是在浇注砼地面的时候，在地面上埋入比型钢略大的木盒（一般大约在30mm左右），待砼凝固后，将埋入的木盒取出，再埋设基础型钢。
埋设型钢时，应先将预留的空位清扫干净，按上述要求将型钢加工好，然后将型钢放入埋设位置，并按上述方法和要求调好水平。
水平调好后，把预埋的钢筋钩焊在型钢上，使其固定牢固，并用砼填充捣实。
埋设的基础型钢应作好接地，接地方法是在型钢两端各焊一段扁钢与接地网相连，型钢露出地面部分应涂一层防锈漆。
3、基础型钢的安装应符合下列要求4、基础型钢安装完毕后还应与室内接地网做可靠明显的连接。
基础型钢安装后，其项部宜高出抹平地面10mm。
（二）接地网的制作安装：接地网的制作安装应严格按照《电气装置安装工程接地装置施工及验收规范》（GBJ50169—92）进行。
室内明敷在墙上的接地线为40X4的镀锌扁钢，敷设前，先距地面300mm处墙上每隔1m安装支持件，支持件可用一段40mm中间穿孔的30X3角铁和膨胀螺丝制作，安装的支持件应保持在同一水平线上，然后将事先调直的40X4镀锌扁钢焊接在支持件上，并与预埋的接地体可靠焊接，扁钢与墙的距离应保持一致，不能有明显的起伏弯曲。
在接地线可能遭受机械损伤的地方，应用钢管或角铁加以保护。
接地线通过建筑物的伸缩缝时，如采用焊接固定，应将地线通过伸缩缝的一段做成弧形。
接地体之间应确保焊牢，接地线之间或接地线与电气装置之间在搭焊时，除应在其接触两侧进行焊接外，还应焊上由钢带弯成的弧形（或直角形）与钢管（或角钢）焊接。
钢带距钢管（或角钢）顶部应有100mm的距离。
明敷的接地体应先涂上防锈漆，待防锈漆干后再涂上黑色油漆。
（三）设备安装：1、箱变、环网柜、低压配电柜安装：变压器安装施工时应严格按照《电气装置安装工程高压电器施工及验收规范》（GBJ147—90）的规定进行。
工艺流程：设备点件检查→设备二次搬运→设备安装→附件安装→交接试验→送电前检查→验收送电运行。
具体施工方法：设备就位可采用吊装或拖运的方式，吊运设备的钢丝绳必须拴在设备的专用吊钩环上。
设备就位时，将底座滚轮装上，各附件按制造厂说明书的要求进行安装，设备就位方向和离墙尺寸应与图纸相符。
设备的重复接地线应采用不小于60×6的铜母线，接口处应烫锡。
设备的中性点接地回路中，靠近变压器处，宜做一个可拆卸的联接点。
设备安装完毕后，必须进行交接试验，交接试验要由供电局高试部门进行，试验标准应符合规范和供电部门的要求。
设备试运行前应做全面的检查，设备护栏要安装完毕、各种标示牌已挂好，变压器室门已装锁。
确认符合试运行条件时方可投入运行。
变压器的试送电运行：变压器第一次投入时，可全压冲击合闸，冲击合闸时由高压侧投入。
变压器第一次受电后，持续时间不应少于10min，无异常情况。
变压器应进行3—～5次全压冲击合闸，无异常情况，保护无误动作，对相序无误，方可带电运行。
变压器空载运行24h，无异常情况，方可投入负荷运行。
