海湾消防报警主机说明书
旧底图总号
标记数量更改单号签名日期
底图总号拟制
JB-QG-GST5000
火灾报警控制器（联动型）
安装使用说明书GST2.900.000AS审核
校对
日期签名阶段标记第1张共57
张
标准化
批准媒体编号前言
JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多
年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997
《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制
器。
本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。系统采
用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全
面的现场编程能力，最大容量为4840个总线制报警联动控制点。GST5000智能报警联动控
制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控
制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳
选择。
本手册应由专人负责，妥善保管，以备日后查用。
GST2.900.000AS
标记数量更改单号签号日期第2张底图总号旧底图总号媒体编号目录
第一部分......................................................................................................................................................................概述
............................................................................................................................................................................................4
第一章公司简介............................................................................................................................................................5
第二章JB-QG-GST5000火灾报警控制器(联动型)简介...........................................................................................6
第二部分..............................................................................................................................................结构·安装·调试
............................................................................................................................................................................................7
第三章JB-QG-GST5000控制器结构及配置说明.....................................................................................................8
3.1控制器结构及配置方式概述.............................................................................................................................8
3.2JB-QG-GST5000控制器主机结构说明............................................................................................................9
3.2.1按键及面板设置说明..................................................................................................................................9
3.2.2控制器主机内部结构说明........................................................................................................................10
3.364路手动消防启动盘结构说明......................................................................................................................12
3.3.1面板结构说明............................................................................................................................................12
3.3.2内部结构说明............................................................................................................................................13
3.4LD-D02智能电源盘结构说明........................................................................................................................13
3.5LD-KZ08多线制控制盘结构说明..................................................................................................................14
3.5.1控制盘外观说明........................................................................................................................................14
3.5.2控制盘背面结构及接线端子说明............................................................................................................14
3.6控制器主电源盒端子说明...............................................................................................................................15
3.7控制器典型配置及内部结构说明...................................................................................................................15
3.7.1典型配置外观示意....................................................................................................................................15
3.7.2内部结构及连接线示意............................................................................................................................15
3.7.3控制器对外接线端子说明........................................................................................................................16
第四章安装与调试......................................................................................................................................................17
4.1开箱检查...........................................................................................................................................................17
4.2机柜的安装条件及方式...................................................................................................................................18
4.3开机检查...........................................................................................................................................................18
4.4外部设备检查...................................................................................................................................................18
(2021年整理)海湾消防报警主机简易操作说明
（完整）海湾消防报警主机简易操作说明
（完整）海湾消防报警主机简易操作说明
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）海湾消防报警主机简易操作说明）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为（完整）海湾消防报警主机简易操作说明的全部内容。
（完整）海湾消防报警主机简易操作说明
海湾消防报警主机操作说明
一、火警的一般处理方法
1、当发生火警时,按下“消音”键后应马上派人到现场确认是否有火灾发生。
2、若确认为火灾发生,应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。
当现场确认发生火灾时，消防主机应操作键盘处按下“启动方式”键、屏幕出现“密码“时再按“确认"键，然后屏幕会看到;设置启动方式
手动方式 允许
自动方式 不允许
提示方式 无
按↓选择“自动方式"位置，按“确认”键，屏幕显示“自动方式 允许”操作完成
3、若为误报警，记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等，并记录；如果出现有规律的误报,请联系售后服务人员解决。
二、故障的一般处理方法
故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等.
故障发生时，可按“消音”键终止故障警报声。若故障无法自行恢复或者复位故障仍然存在则通知维护单位进行维修.
四、设备的屏蔽与取消屏蔽
海湾JB-QG QT-GST9000火灾报警控制器(联动型).
安装、使用产品前,请阅读安装使用说明书。
请妥善保管好本手册,以便日后能随时查阅。
JB-QG/QT-GST9000 火灾报警控制器(联动型
安装使用说明书
(Ver5.09,2015.07
前言
JB-QG/T-GST9000火灾报警控制器(联动型是海湾公司充分调研消防市场需求,总结多年消防工程经验,融会国标GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求和精神,并参考了欧洲标准EN 54-2和EN 54-4的相关要求,设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计,具有功能强、容量大、配置灵活的特点。系统采用大屏幕汉字液晶显示,打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全面的现场编程能力,最大容量为14000个总线制报警联动控制点。JB-QG/T-GST9000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及直接控制盘连接,从而构成一个集总线、多线于一身的报警联动一体化控制器,是消防工程的最佳选择。
JB-QG-GST9000火灾报警控制器(联动型采用柜式安装、JB-QT-GST9000火灾报警控制器(联动型采用琴台式安装,两款控制器的功能、操作等均相同。
本说明书应由专人负责,妥善保管,以备日后查用。
目录
第一部分概述 (1
第1章GST9000火灾报警控制器(联动型简介 (2
第二部分结构.安装.调试 (3
第2章GST9000控制器(联动型结构及配置说明 (4
2.1控制器结构及配置方式概述 (4
2.2GST9000控制器主机结构说明 (7
2.2.1按键及面板设置说明(以JB-QG-GST9000控制器为例 (7
2.2.2控制器主机内部结构说明 (8
2.3智能消防启动盘结构说明 (11
2.4GST9000控制器电源系统说明 (12
2.5GST-LD-D02智能电源盘结构说明 (13
GST5000型火灾报警器简要使用说明
JB-QG-GST5000型火灾报警控制器（联动型）
简要操作说明
一．开机、关机与自检
开机：1. 打开主机电源的主备电开关。
2. 打开联动电源和火灾显示盘电源的主备电开关。
3. 打开控制器的工作开关（在DC-DC变换模块上）。
关机：关机过程按照与开机时相反的顺序关掉各开关即可。
* 开机一般是从下到上打开开关，关机则为从上到下关闭开关。
二．火警及故障的处理
1.故障的一般处理方法
故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。故障发生时，可按“消音”键终止故障警报声。
* 若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作8小时以上，直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示1小时的故障声；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48小时，以防蓄电池损坏。
* 若系统发生故障，应及时检修，若需关机，应做好详细记录。
* 若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。
2.火警的一般处理方法
当发生火警时，应先检查发生火警的部位，并确认是否有火灾发生。
若确认为火灾发生，应立刻通知消防部门，将控制器设置成自动状态，并组织人员疏散。
若为误报警，记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等，并记录；如果出现有规律的误报，请联系售后服务人员解决。
三．复位功能
当火警或故障等处理完毕后，对控制器进行复位操作，操作方法为按下“复位”键，输入用户密码并确认。复位可以实现以下功能：
* 清除当前的所有火警、故障和反馈显示。
海湾消防主机操作方法教学
海湾消防主机操作方法教学
海湾消防主机是一种专门用来监测和控制火灾的设备，其主要功能是根据感应器测量到的火灾信号，在第一时间启动报警器和灭火系统，防止火灾蔓延和损失扩大。以下是海湾消防主机的基本操作方法：
1、开机操作
海湾消防主机因为具有高灵敏度的探测器和电路，因此在使用前需要进行仔细的检查和测试，以确保所有设备和系统都正常运行。开机操作是指将主机通电，这个过程需要按下主机上的开关按钮，开关按钮通电后灯会亮起，就说明主机已经启动。
2、设置参数
海湾消防主机在启动后需要进行参数设置操作，这些参数设置操作包括：报警器的响声和亮度、灭火系统的功率和灭火介质选择，这些参数能够全面覆盖消防设备各项功能，达到最佳消防效果。
3、火灾检测
海湾消防主机能够实时检测火灾的存在，当火源被一定程度感应后，主机会自动启动报警系统，并在第一时间启动灭火系统进行灭火。火灾检测是海湾消防主机的核心功能，对于大型场所，检测器的布置应该合理且覆盖率较高，以保证在火灾发生的情况下能第一时间得到火源的位置和传播情况，针对性的进行灭火处理。
4、报警处理
当火灾信号被检测到后，海湾消防主机会启动报警系统，报警系统主要由声光器件组成，发出非常明显的声音和闪烁的灯光，提示周边人员及时疏散到安全地点。如果情况紧急，则主机会自动联系火警中心或特定的消防人员，帮助他们及时处理紧急情况。
5、灭火处理
海湾消防主机的另一大功能就是灭火处理。在发现火灾信号后，主机会自动控制灭火系统进行灭火操作。灭火系统一般包括自动灭火器、消防水带和灭火泡沫等设备，能够灵活适应不同的灭火场景。
总之，海湾消防主机的使用需要进行一定的专业技能培训和操作指导。因为海湾消防主机直接涉及人身安全和财产安全，操作必须谨慎，理解并遵循操作规程。只有经过充分准备和系统的检测和保养，才能确保主机的正常运行，达到预期的消防效果。
JB-QG QT-GST9000火灾报警控制器(联动型)安装使用说明书
目 录
第一部分 概述 .....................................................................................................................................1
第1章 GST9000火灾报警控制器(联动型)简介 .............................................................................2
第二部分 结构·安装·调试 ...............................................................................................................3
第2章 GST9000控制器（联动型）结构及配置说明 ...................................................................4
2.1 控制器结构及配置方式概述 ...................................................................................................4
2.2 GST9000控制器主机结构说明 ................................................................................................7
2.2.1 按键及面板设置说明（以JB-QG-GST9000控制器为例） ............................................7
2.2.2 控制器主机内部结构说明 ...............................................................................................8
海湾-5000安装说明书 (1)
百度文库 - 让每个人平等地提升自我！

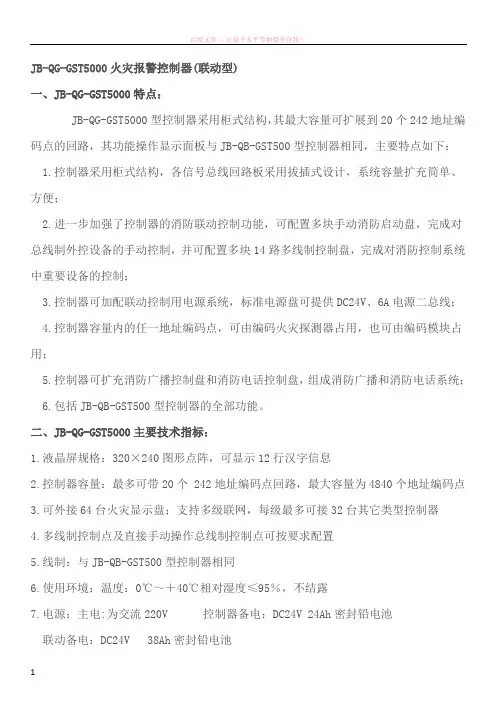

1 JB-QG-GST5000火灾报警控制器(联动型)
一、JB-QG-GST5000特点：
JB-QG-GST5000型控制器采用柜式结构，其最大容量可扩展到20个242地址编码点的回路，其功能操作显示面板与JB-QB-GST500型控制器相同，主要特点如下：
1.控制器采用柜式结构，各信号总线回路板采用拔插式设计，系统容量扩充简单、方便；
2.进一步加强了控制器的消防联动控制功能，可配置多块手动消防启动盘，完成对总线制外控设备的手动控制，并可配置多块14路多线制控制盘，完成对消防控制系统中重要设备的控制；
3.控制器可加配联动控制用电源系统，标准电源盘可提供DC24V、6A电源二总线；
4.控制器容量内的任一地址编码点，可由编码火灾探测器占用，也可由编码模块占用；
5.控制器可扩充消防广播控制盘和消防电话控制盘，组成消防广播和消防电话系统；
6.包括JB-QB-GST500型控制器的全部功能。
二、JB-QG-GST5000主要技术指标：
1.液晶屏规格：320×240图形点阵，可显示12行汉字信息
2.控制器容量：最多可带20个 242地址编码点回路，最大容量为4840个地址编码点
3.可外接64台火灾显示盘；支持多级联网，每级最多可接32台其它类型控制器
4.多线制控制点及直接手动操作总线制控制点可按要求配置
5.线制：与JB-QB-GST500型控制器相同
6.使用环境：温度：0℃～＋40℃相对湿度≤95％，不结露
7.电源：主电:为交流220V 控制器备电：DC24V 24Ah密封铅电池
联动备电：DC24V 38Ah密封铅电池 百度文库 - 让每个人平等地提升自我！
2 8.功耗≤150W
9.柜式控制器外形尺寸：550mm×460mm×1715mm
三、JB-QG-GST5000结构特征、安装与布线：
JB-QG-GST5000控制器的外形尺寸示意图如下图：
海湾操作说明书
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
JB-QG/QT-GST9000
火灾报警控制器（联动型）
安装使用说明书
(Ver.3.01，2007.08)前 言
JB-QG/T-GST9000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求和精神，并参考了欧洲标准EN 54-2和EN 54-4的相关要求，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全面的现场编程能力，最大容量为14000个总线制报警联动控制点。JB-QG/T-GST9000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QG-GST9000火灾报警控制器（联动型）采用柜式安装、JB-QT-GST9000火灾报警控制器（联动型）采用琴台式安装，两款控制器的功能、操作等均相同。
本说明书应由专人负责，妥善保管，以备日后查用。目 录
第一部分 概述 ........................................................
第1章 GST9000火灾报警控制器(联动型)简介 .............................
第二部分 结构·安装·调试 .............................................
第2章 GST9000控制器（联动型）结构及配置说明 ..........................
海湾JB-QG QT-GST5000控制器说明书
实用文案
标准
JB-QG/QT-GST5000火灾报警控制器（联动型）
安装使用说明书
（通用部分）
(Ver.3.02，2006.04)
实用文案
标准
实用文案
标准 前 言
JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-1993《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QT-GST5000火灾报警控制器（联动型）是JB-QG-GST5000火灾报警控制器（联动型）的琴台式分型产品，两款控制器的功能、操作等均相同。
JB-QG/QT-GST5000火灾报警控制器（联动型）安装使用说明书由两部分组成：通用部分(含多线制部分)和联网部分，本部分为通用部分，有关于联网的更详细说明请参见相应说明书。
本安装使用说明书应由专人负责，妥善保管，以备日后查用。 实用文案
标准 目 录
第一部分 概述 ...........................................................................................................................................1
第一章 GST5000火灾报警控制器(联动型)简介 ..........................................................................2
海湾JB-QG-QT-GST5000控制器说明书
JB-QG/QT-GST5000火灾报警控制器（联动型）
安装使用说明书
（通用部分）
(Ver.3.02，2006.04)
海湾安全技术有限公司 前 言
JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-1993《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QT-GST5000火灾报警控制器（联动型）是JB-QG-GST5000火灾报警控制器（联动型）的琴台式分型产品，两款控制器的功能、操作等均相同。
JB-QG/QT-GST5000火灾报警控制器（联动型）安装使用说明书由两部分组成：通用部分(含多线制部分)和联网部分，本部分为通用部分，有关于联网的更详细说明请参见相应说明书。
本安装使用说明书应由专人负责，妥善保管，以备日后查用。 目 录
第一部分 概述 .....................................................................................................................................1
第一章 GST5000火灾报警控制器(联动型)简介 ........................................................................2
海湾5000主机操作说明
JB-QB-GST5000操作与说明
JB-QG/QT-GST5000采用柜式和琴台式结构
第一章结构与配置说明
1.1主控面板说明
主控面板分：液晶显示屏、指示灯区、时间显示、键盘及打印机五部分
1.2指示灯及按键说明：
火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示。控制器进行复位操作后，此灯熄灭。
监管灯：红色，此灯亮表示控制器检测到了外部设备的监管报警信号，具体信息见液晶显示。控制器进行复位操作后，此灯熄灭。
屏蔽灯：黄色，有设备处于被屏蔽状态时，此灯点亮，此时报警系统中被屏蔽设备的功能丧失，需要尽快恢复，并加强被屏蔽设备所处区域的人工检查。控制器没有屏蔽信息时此灯自动熄灭。
系统故障灯：黄色，此灯亮，指示控制器处于不能正常使用的故障状态，以提示用户立即对控制器进行修复。
主电工作灯：绿色，当控制器由主电源供电时，此灯点亮。
备电工作灯：绿色，当控制器由备电供电时，此灯点亮。
故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。除总线短路故障需要手动清除外，其他故障排除后可自动恢复，所有故障排除或控制器进行复位操作后，此灯熄灭。
启动灯：红色，当控制器发出启动命令时，此灯点亮，若启动后控制器没有收到反馈信号，则该灯闪亮，直到收到反馈信号。控制器进行复位操作后，此灯熄灭。
反馈灯：红色，此灯亮表示控制器检测到外接被控设备的反馈信号。反馈信号消失或控制器进行复位操作后，此灯熄灭。
自动允许灯：绿色，此灯亮表示当满足联动条件后，系统自动对联动设备进行联动操作。否则不能进行自动联动。
自检灯：黄色，当系统中存在处于自检状态的设备时，此灯点亮；所有设备退出自检状态后此灯熄灭；设备的自检状态不受复位操作的影响。
延时灯：红色，此灯亮表示系统中存在延时启动的设备，具体信息见液晶显示。所有延时结束或控制器进行复位操作后，此灯熄灭。
