Procast-CAFEE入门教程
http:\\\abc.php
求解计算，一般 建议采用“Post”方 式进行计算，速 度较快。
http:\\\abc.php
右键点击Viewcast， 选择CAFE，进行结 果分析。
http:\\\abc.php
默认进来是温度场，选 择CAFE进行晶粒分析
http:\\\abc.php
http:\\\abc.php
设置体形核参 数，过冷度及最 大形核数
http:\\\abc.php
设置面形核参 数，过冷度及最 大形核数
http:\\\abc.php
选择要保存的结 果，一般不建议 选Global—结果 文件会很大，有 可能造成后处理 内存溢出。
依次设置各选项
可采用默认参数 点击CAFE Setup 将需要计算的材 料拖入CAFE中Leabharlann http:\\\abc.php
添加计算域，可 通过滑动条改变 域的大小，也可 同时加多各域， 但不能重叠
http:\\\abc.php
设置液相线温度及 生长动力学参数， 高斯分布参数 铝合金可参考下值
Procast-CAFÉ入门教程
我心飞翔
本教程只用于学习交流，任何人不得用于商业途径！
http:\\\abc.php
选择CAFE 模块
http:\\\abc.php
正常设置常规参数，在 BC中添加“形核面”
http:\\\abc.php
保存后，先执行datacast， 生成二进制文件
http:\\\abc.php
在precast上点右键， 选择CAFE
http:\\\abc.php
采用默认参数， 直接点Read
http:\\\abc.php
ProCAST学习笔记

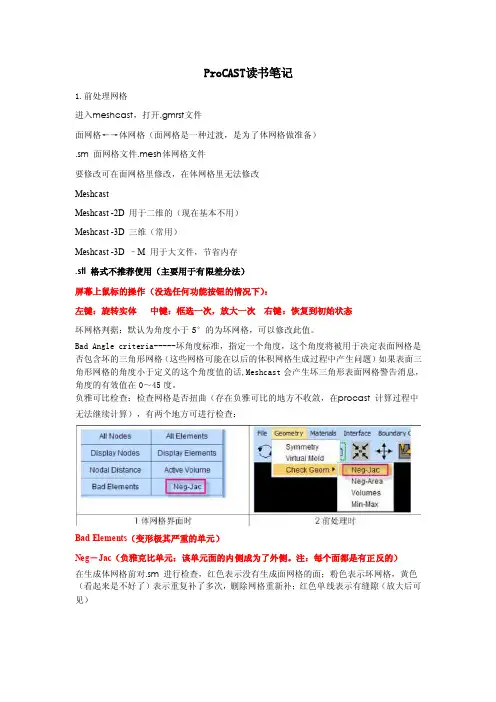

ProCAST读书笔记1.前处理网格进入meshcast，打开.gmrst文件面网格←→体网格（面网格是一种过渡，是为了体网格做准备）.sm 面网格文件.mesh体网格文件要修改可在面网格里修改，在体网格里无法修改MeshcastMeshcast -2D 用于二维的（现在基本不用）Meshcast -3D 三维（常用）Meshcast -3D –M 用于大文件，节省内存.stl 格式不推荐使用（主要用于有限差分法）屏幕上鼠标的操作（没选任何功能按钮的情况下）：左键：旋转实体中键：框选一次，放大一次右键：恢复到初始状态坏网格判据：默认为角度小于5°的为坏网格，可以修改此值。
Bad Angle criteria-----坏角度标准，指定一个角度，这个角度将被用于决定表面网格是否包含坏的三角形网格（这些网格可能在以后的体积网格生成过程中产生问题）如果表面三角形网格的角度小于定义的这个角度值的话,Meshcast会产生坏三角形表面网格警告消息，角度的有效值在0～45度。
负雅可比检查：检查网格是否扭曲（存在负雅可比的地方不收敛，在procast 计算过程中无法继续计算），有两个地方可进行检查：Bad Elements（变形极其严重的单元）Neg－Jac（负雅克比单元：该单元面的内侧成为了外侧。
注：每个面都是有正反的）在生成体网格前对.sm 进行检查，红色表示没有生成面网格的面；粉色表示坏网格，黄色（看起来是不好了）表示重复补了多次，删除网格重新补；红色单线表示有缝隙（放大后可见）Active Node:先选择节点，提取与该节点相关的网格Adjacent All：与网格相邻网格提取出来（Active Node 操作后操作），用一次或往外扩大一次。
TetMeshAspect Ratio:纵横比（默认为1，理想值），若生成体网格失败，可尝试向上或向下调整次值（不要用键盘输入，用旁边的增加减少滑块），一般不要低于0.7Layers：No Layer可减少网格数量，但不好计算流场。
