化工制图与识图习题库与参考答案
化工制图与识图习题库与参考答案一、判断题（共IOO题，每题1分，共100分）1、为了避免增加视图或剖视，对回转体上的平面可用细实线绘出对角线表示。
A、正确B、错误正确答案：A2、物料名称及代号TS为蒸汽冷凝水。
A、正确B、错误正确答案：B3、设备分类代号P表示塔。
A、正确B、错误正确答案：B4、管道组合号PG0302-219,219代表工段号。
A、正确B、错误正确答案：B5、由钢板卷焊而成的筒体，其公称直径是指筒体的内径。
A、正确B、错误正确答案：A6、同一位号的多台设备，在平面图上要全部画出设备外形。
A、正确B、错误正确答案：B7、局部剖视范围必须要大于全剖视图的一半。
B、错误正确答案：B8、管口方位图采用A4图幅，以简化的平面图形绘制。
A、正确B、错误正确答案：A9、尺寸种类一般分为定形尺寸、定位尺寸和总体尺寸。
A、正确B、错误正确答案：A10、在绘制管道布置图时要用细线按比例画出墙、门、窗等建筑物。
A、正确B、错误正确答案：A11、管架GST1o1中11表示管架序号。
A、正确B、错误正确答案：B12、局部剖视范围必须要小于全剖视图的一半。
A、正确B、错误正确答案：B13、管道尺寸一般不需要标注公称直径。
A、正确B、错误正确答案：B14、手孔的标准直径有DN180和DN360两种。
B、错误正确答案：B15、要用细线按规定符号画出管道上的管件、阀门、管道附件、特殊管件等。
A、正确B、错误正确答案：A16、在绘制管道布置图时要预留管口表和标题栏的位置。
A、正确B、错误正确答案：A17、设备布置图用中粗线画设备支架、基础轮廓。
A、正确B、错误正确答案：A18、PID图不按比例画，但要保持它们的相对大小及位置高低。
A、正确B、错误正确答案：A19、在处理有毒、易燃、易爆的介质时，要求密封性能好，安全装置可靠。
A、正确B、错误正确答案：A20、三视图的投影规律为主、俯视图长对正（等长）。
A、正确B、错误正确答案：A21、正投影具有类似性。

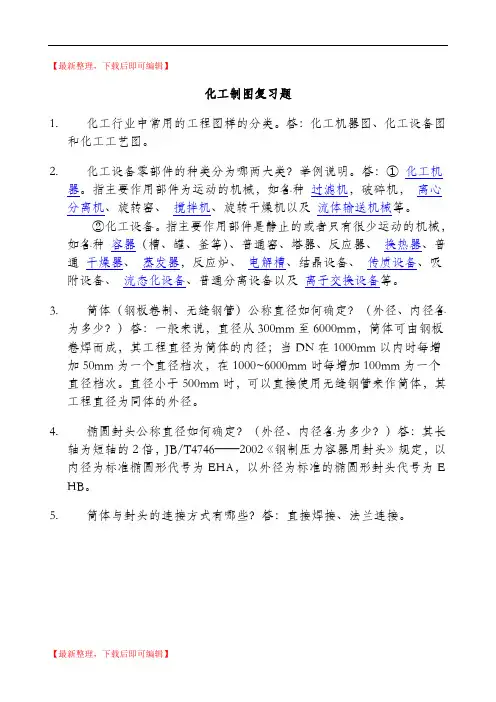

化工制图思考题及答案(精品资料).doc
【最新整理，下载后即可编辑】化工制图复习题1. 化工行业中常用的工程图样的分类。
答：化工机器图、化工设备图和化工工艺图。
2. 化工设备零部件的种类分为哪两大类？举例说明。
答：① 化工机器。
指主要作用部件为运动的机械，如各种过滤机，破碎机，离心分离机、旋转窑、搅拌机、旋转干燥机以及流体输送机械等。
②化工设备。
指主要作用部件是静止的或者只有很少运动的机械，如各种容器（槽、罐、釜等）、普通窑、塔器、反应器、换热器、普通干燥器、蒸发器，反应炉、电解槽、结晶设备、传质设备、吸附设备、流态化设备、普通分离设备以及离子交换设备等。
3. 筒体（钢板卷制、无缝钢管）公称直径如何确定？（外径、内径各为多少？）答：一般来说，直径从300mm至6000mm，筒体可由钢板卷焊而成，其工程直径为筒体的内径；当DN在1000mm以内时每增加50mm为一个直径档次，在1000~6000mm时每增加100mm为一个直径档次。
直径小于500mm时，可以直接使用无缝钢管来作筒体，其工程直径为同体的外径。
4. 椭圆封头公称直径如何确定？（外径、内径各为多少？）答：其长轴为短轴的2倍，JB/T4746——2002《钢制压力容器用封头》规定，以内径为标准椭圆形代号为EHA，以外径为标准的椭圆形封头代号为E HB。
5. 筒体与封头的连接方式有哪些？答：直接焊接、法兰连接。
6. 管法兰的分类？答：一个是由国家质量技术监督局批准的管法兰国家标准GB/T9112~9124—2000另一个是化工行业标准HG20592~20635—2009《钢制管法兰、垫片、紧固件》。
8. 管法兰按其与管子的连接方式分为哪几类。
答：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
9. 压力容器法兰分为哪几类?密封面形式有几种？答：有甲型平焊法兰、乙型平焊法兰和长颈对焊法兰，其密封面形式有平面型密封、凹凸面密封、榫槽面密封。
11. 球形、椭圆、碟形、锥形、平板封头的特点。
华工网院结构力学随堂练习答案.(精选)
结构力学随堂练习1. 在图示体系中，视为多余联系的三根链杆应是：（C）A.5、6、9B.5、6、7C.3、6、8D.1、6、7。
2. 联结三个刚片的铰结点，相当的约束个数为：（C ）A．2个B．3个C．4个D．5个。
3. 图示体系为：（ B ）A．几何不变无多余约束B．几何不变有多余约束C．几何常变D．几何瞬变4. 图示体系为：（ A ）A．几何不变无多余约束B．几何不变有多余约束C．几何常变D．几何瞬变问题解析：5. 图示体系是：（ B ）A．无多余联系的几何不变体系B．有多余联系的几何不变体系C．几何可变体系D．瞬变体系6. 图示体系为几何不变体系，且其多余联系数目为：（D ）A．1B．2C．3D．47. 图示体系内部几何组成分析的正确结论是：（D ）A.几何不变且有两个多余联系B.几何不变且有一个多余联系C.几何不变且无多余联系D.几何瞬变体系8. 图示体系的几何组成为：（ C ）A．几何不变，无多余约束B．几何不变，有多余约束C．瞬变体系D．常变体系9. 图示体系的几何组成为：（ A ）A．几何不变，无多余约束B．几何不变，有多余约束C．瞬变体系D．常变体系10.图示体系是几何不变体系。
（×）11.图示体系按三刚片法则分析，三铰共线，故为几何瞬变体系。
（×）12.图示体系为几何瞬变。
（×）13. 在图示体系中，去掉其中任意两根支座链杆后，所余下部分都是几何不变的。
（×）14.图示体系为几何可变体系。
（×）15.图示体系是几何不变体系。
（×）16.图示体系是几何不变体系。
（×）第三章静定结构的内力计]1. 静定结构在支座移动时，会产生：（C ）A.内力B.应力C.刚体位移D.变形。
2. 静定结构有变温时：（ C ）A.无变形，无位移，无内力B.有变形，有位移，有内力C.有变形，有位移，无内力D.无变形，有位移，无内力。
3. 图示两桁架结构杆AB的内力分别记为和。
化工制图与识图复习题(附参考答案)
化工制图与识图复习题（附参考答案）一、单选题（共19题，每题1分，共19分）1.下列不属于基本视图的是( )A、主视图B、剖视图C、俯视图正确答案：B2.基本视图有几种( )A、4B、3C、6D、5正确答案：C3.关于管架错误的是( )A、管架是起支撑管道作用B、管架类别A表示固定架C、管架类别K 表示吊架正确答案：C4.下列不属于化工设备结构特点的是( )A、尺寸大小相差悬殊B、壳体以回转体为主C、大量采用螺纹连接正确答案：C5.图样上所注尺寸，为该图样所示机件的( )，否则应别加说明。
A、最后完工尺寸B、测量尺寸C、留有加工余量尺寸正确答案：A6.关于不属于化工工艺流程图组成的是( )A、管道布置图B、方框图C、首页图正确答案：A7.当空间平面平等投影面时，其投影与原平面形状大小( )。
A、相比不确定B、不相等C、相等正确答案：C8.当设备的直径超过( ) mm时，应开设人孔。
A、800B、600C、900正确答案：C9.关于断面图分类中不属于的是( )A、半剖视图B、移出断面C、重合断面正确答案：A10.关于公差说法正确的是( )A、公差可能为正、负或零B、公差为正C、公差为负正确答案：A11.标注圆的直径尺寸时，( )一般应通过圆心，尺寸箭头指到圆弧上。
A、尺寸界限B、尺寸数字C、尺寸线正确答案：C12.下列说法正确的是( )A、向视图是可以自由配置的基本视图B、向视图只允许向特定方向的基本视图C、向视图是剖视图正确答案：A13.在管道布置图上标注标高流法错误的是( )A、当标高以管底为基准时，加注管底代号“DPELSI、SIT”B、当标高以量道中心线为基准时，只需要标注“配置、证件”C、管道之间间隔较小时。
允许引出标准。
正确答案：A14.不属于化工设备结构特点的是( )A、壳体以回转体为主B、广泛采用标准零部件C、尺寸相差不大正确答案：C15.管理布置图说法正确的是( )A、需要标注与设备有关的建筑物的尺寸B、安装方位标一般南向标志C、标题栏上行写平面下行写布置图正确答案：A16.Ra、Rz分别代表( )A、轮廓算术平均偏差、轮廓最大高度B、轮廓最大高度、轮廓算术平均偏差C、轮廓最小高度、轮廓最大高度正确答案：A17.通常以管道与管件为主体，用来指导生产与施工的工程技术图样。
