光时域反射仪安全操作及保养规程
光时域反射仪使用
监测结果
解决方案
发现部分光纤存在衰减现象，可能是由于 长时间使用或环境因素导致。
对衰减较为严重的光纤进行更换或修复， 同时加强日常维护和巡检工作。
光纤施工验收案例
验收目的
对新建光纤网络的施工质量进行验收，确保符合设计要求。
使用光时域反射仪检测
通过光时域反射仪对光纤进行测试，检查光纤的连通性和损耗。
将光时域反射仪与电源连接，确 保仪器正常供电。
连接测试光纤
将清洁后的待测光纤插入光时域反 射仪的测试端口，确保连接紧密。
设置参数
根据测试需求，设置合适的测量参 数，如测试波长、脉冲宽度等。
数据采集
启动测量
数据记录
按下光时域反射仪的开始按钮，开始 进行测量。
在测量过程中，及时记录关键数据和 波形信息。
传感
用于光纤传感器、分布式 传感器等。
照明
用于照明系统、舞台灯光 等。
02
光时域反射仪操作流程
设备准备
检查仪器
确保光时域反射仪外观完 好，无损坏，各部件连接 正常。
校准仪器
按照仪器说明书进行校准， 确保测量精度。
准备测试光纤
清洁待测光纤，去除表面 污垢和尘埃，并确保光纤 完好无损。
连接设置
连接电源
确保工作区域安全
在使用光时域反射仪时，应确保 工作区域没有其他障碍物，以免 影响测量结果或造成安全隐患。
避免直接照射眼睛
光时域反射仪发出的光束较强， 应避免直接照射到眼睛，以免造
成损伤。
操作前阅读说明书
在使用光时域反射仪之前，应仔 细阅读说明书，了解正确的操作
步骤和注意事项。
设备维护与保养
定期清洁
验收结果
光时域反射仪操作程序
光时域反射仪操作程序操作步骤：一、开机将电源线接入仪表的电源插座，面板ON/OFF 按键电源开关按一下，即开机状态。
二、测试设置点击：“SET-UP”，出现设置界面。
点击“测试设置”。
1、探测界面“激光器”、“模式”、“脉冲”、“范围”、“探测时间”设置、其他默认附表2、测量“接头门限”设置：熔接点的衰耗，一般是0.01db。
其他默认。
3、结果显示三、测试文件保存过程步骤1（新建文件夹）：1、“移动调用”功能是删除目录，其子菜单中“故障”意思是取消，“确定”就是删除。
2、文件夹名不能超过8个字符。
步骤2（设置存放路径）：点击“FILE”，出现文件夹设置界面，接着点击“搜索”，进入文件夹目录。
用方向键使光标定位到你要保存文件的目录上，再次点击“打开目录”，右边界面就进入到该目录里面。
最后点击“退出”，回到文件设置界面，文件保存的路径就定位到你指定的文件夹下了。
步骤3（手动保存文件）：点击“START/STOP”进行测试后，再点击“FILE”，用方向键移动到“文件名”，再点击“编辑说明”来修改文件名，文件名的修改方式跟文件夹的类似。
最后点击“存储”把文件保存。
注意：“编辑说明”中的“故障”是指取消，“退出”是确定的意思。
步骤4（查询文件）：要查询刚才保存的文件，就点击“FILE”，再点击“搜索”，就可以在你保存的文件夹里找到刚才保存的文件。
注意：文件名不能超过8个字符。
四、文件复制过程点击“FILE”→“搜索”→用方向键选中“内部”，再点击“打开目录”→再用方向键选中要复制的文件点击“转移”→“拷贝”→再把光标用方向键移动到要复制到的文件夹上，点击“打开目录”→点击“确认”，复制成功。
如不需要复制，点击“故障”。
五、关机测试相关业务后关机即光时域反射仪处于关机状态风险控制1、为防止火灾，关闭光时域反射仪后请务必关闭电源插座再离开；2、为防止火灾，请选用带保险功能、大功率的接线板3、为防止触电，请确保使用的插座有良好的接地应急措施：万一光时域反射仪冒烟、有异味或有漏电情况，请马上切断电源与相关人员联系。
通用型光时域反射仪安全操作及保养规程
pay a visit用法-回复"pay a visit"是英语中常用的短语，用来表示去拜访某人或者某地的意思。
这个短语可以用于各种场合，无论是正式的商务拜访，还是亲友间的家访都可以使用。
在这篇文章中，我们将一步一步回答关于“pay a visit”用法的问题。
第一步：理解短语的含义和用法“Pay a visit”是一个常用的短语，表示去拜访某人或某地。
它可以表示尊重、关心和友好的动作，也可以用于正式的商务拜访或旅游中。
这个短语可以用于各种句子结构中，例如：“I'm planning to pay a visit to my grandparents this weekend”（我计划本周末去拜访我的祖父母）。
无论是去见朋友、家人还是去某个地方旅行，都可以使用“pay a visit”。
第二步：用于商务拜访“Pay a visit”在商务场合中非常常见。
当你想要与某位重要的客户或同行见面时，你可以说“pay a visit”表达你的意图。
例如：“Our sales team is planning to pay a visit to our key clients next week”（我们的销售团队计划下周去拜访我们的重要客户）。
这种商务拜访可以帮助你建立人际关系和业务合作。
第三步：用于家庭拜访“Pay a visit”也可以用于家庭拜访。
无论是去看望生病的亲戚，还是到亲友家庭度过假期，你可以使用这个短语。
例如：“I'm going to pay a visit to my parents this weekend”（我打算本周末去看望我的父母）。
这种拜访可以加强亲子关系，维系家庭的和睦。
第四步：用于旅游和观光除了商务和家庭拜访，"pay a visit"也可以用于旅游和观光。
当你去一个陌生的城市或国家时，你可以使用这个短语来表示你想要到某个地方去看看。

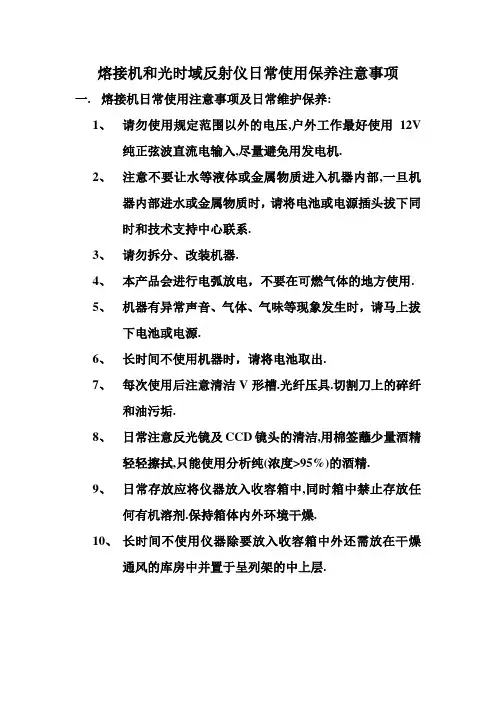

熔接机和光时域反射仪日常使用保养注意事项
熔接机和光时域反射仪日常使用保养注意事项一.熔接机日常使用注意事项及日常维护保养:1、请勿使用规定范围以外的电压,户外工作最好使用12V纯正弦波直流电输入,尽量避免用发电机.2、注意不要让水等液体或金属物质进入机器内部,一旦机器内部进水或金属物质时，请将电池或电源插头拔下同时和技术支持中心联系.3、请勿拆分、改装机器.4、本产品会进行电弧放电，不要在可燃气体的地方使用.5、机器有异常声音、气体、气味等现象发生时，请马上拔下电池或电源.6、长时间不使用机器时，请将电池取出.7、每次使用后注意清洁V形槽.光纤压具.切割刀上的碎纤和油污垢.8、日常注意反光镜及CCD镜头的清洁,用棉签蘸少量酒精轻轻擦拭,只能使用分析纯(浓度>95%)的酒精.9、日常存放应将仪器放入收容箱中,同时箱中禁止存放任何有机溶剂.保持箱体内外环境干燥.10、长时间不使用仪器除要放入收容箱中外还需放在干燥通风的库房中并置于呈列架的中上层.二.光时域反射仪日常使用注意事项及日常维护保养:1、请勿使用规定范围以外的电压,户外工作最好使用纯正弦波直流电输入,尽量避免用发电机.2、注意不要让水等液体或金属物质进入机器内部,一旦机器内部进水或金属物质时，请将电池或电源插头拔下同时和技术支持中心联系.3、请勿拆分、改装机器.4、机器有异常声音、气体、气味等现象发生时，请马上拔下电池或电源.5、平时注意仪表内存的存储情况,不能存储太满及时清理,部分仪表是外置时钟电池,需注意其容量并及时更换.6、长时间不使用机器时，请将电池取出.每月一次电池维护(完整的放电.充电过程).7、每次使用完毕和使用前都注意光连接口的清洁和跳线连接头端的清洁.8、使用中尽量避免”撞光”.9、每次使用完后需清洁仪表外壳并放入收容箱包中.10、长时间不使用仪器除要放入收容箱中外还需放在干燥通风的库房中并置于呈列架的中上层.。
光时域反射仪使用方法
光时域反射仪使用方法首先，使用前需要连接设备。
将光时域反射仪的输出线缆连接到待测光纤的一端，然后将光时域反射仪的输入线缆连接到光源。
确保连接稳固，没有松动。
接下来，我们需要校准光时域反射仪。
在正式测量之前，需要对仪器进行校准以确保得到准确的测量结果。
具体步骤如下：1.开启光源，并等待几分钟，以确保其稳定输出。
2.进入光时域反射仪的设置菜单，选择校准模式。
3.根据仪器的要求，选择合适的参考光纤。
参考光纤应具有良好的质量和稳定的性能。
4.将参考光纤连接到光时域反射仪的输入端口，并设置参考光纤长度。
5.启动校准程序，根据仪器的指示进行操作。
通常包括调节光源功率、调节接收器增益等步骤。
6.完成校准后，可以保存校准参数，以备以后使用。
完成校准后，可以进行真正的测量。
以下是光时域反射仪的测量步骤：1.确保待测光纤的连接处干净无尘，并保证光源功率足够高。
2.将待测光纤的一端连接到光时域反射仪的输出端，另一端连接到接收器。
3.打开测量程序，并设置合适的测量参数，如测量时间、采样率等。
根据需要，可以选择纵向和横向的分辨率。
4.启动测量程序，并等待测量结果显示。
通常，测量结果以时间域图和频率域图的形式呈现。
根据测量结果，可以分析光纤中的损耗和散射特性。
在测量结果中，可以通过观察反射峰和散射峰来判断光纤的连接质量。
如果反射峰较大，说明光纤连接良好；如果反射峰较小，则可能存在连接损耗或其他问题。
同样，散射峰的出现可以说明光纤中存在散射现象。
在实际使用中，需要注意以下几点：1.避免光纤弯曲和损坏，以免影响测量结果。
2.保持测量环境的稳定，避免温度和湿度的变化对测量结果的影响。
3.在测量前检查仪器的光源和接收器是否正常工作，以及仪器的电源是否稳定。
4.注意选择合适的测量参数，根据需要进行调整。
5.根据实际情况，可以结合其他测试仪器一起使用，如光功率计、光衰减器等。
总结起来，光时域反射仪是一种用来测量光纤中反射和散射特性的仪器。
光时域反射仪(OTDR)作业指导书
光时域反射仪（OTDR）作业指导书为规范测试单模光纤的光时域反射仪的操作，特制定本规定，本标准适用于本公司使用的光时域反射仪。
2.引用文件《GB15972.40-2008-T_光纤试验方法规范_第40部分衰减》《G652D单模光纤检验规范》3.测试工具光时域反射仪、切割刀、尾纤、树脂剥除钳、光纤连接器、匹配液等。
4.操作程序4.1测试程序4.1.1打开主机电源开关，机器预热30分钟，将尾纤与设备连接（连接后确保实时图像中尾纤部分平直）。
4.1.2 打开测试软件，将点检光纤外端通过光纤耦合器与尾纤连接。
4.1.3手动测试(1)将下面如图(1)所示的参数设定好后（量程选择光纤长度的1.5到2倍之间），点击“FREERUN”，出现光纤连接的实时图像（要求尾纤与光纤的连接大致在一条斜线）。
选择波长（1310nm和1550nm）选择量程更改择射率图(1)(2) 点击“AVERAGE”，开始测试，点击LSA键读取1310nm和1550nm的衰减值。
4.1.4自动测试(1)选择菜单栏上Analysis, 出现如图(2)所示界面。
选择TDF.wsf，开始测试。
图(2)(2)出现图(3)画面，根据提示，输入光纤盘号。
图(3)(3)出现图(4)画面，根据提示，输入光纤各种信息，主要是光纤长度。
图(4)(4)如果连接正常，点击确定。
如图所示：(5)根据提示，将待检光纤里端连接仪器，点击确定。
如果连接正常，点点击确定，继续测试。
(6)结束后，将测试结果记录于点检表中，判断点检是否合格。
(7)每天由下班组提前10分钟，做好所有设备和地面的清洁卫生工作。
5.注意事项5.1输入光纤盘号时不能重复使用同一个盘号。
5.2 对于不同光棒生产出的光纤，要更改光纤的折射率，否则对光纤长度测量的准确性会有影响，选用1550nm波长测量光纤长度。
5.3光纤未连接时不能测量数据，容易造成仪器损坏。
6.安全和环境要求6.1设备放置于固定位置，防冲击，防污染，以保证设备使用的安全。
嘉慧光时域反射仪安全操作及保养规程
嘉慧光时域反射仪安全操作及保养规程引言随着光通信技术的不断发展，使用嘉慧光时域反射仪的人数也越来越多。
然而，由于该设备运行时会产生较高的光功率，如果使用不当，可能会对使用者的眼睛和皮肤造成损伤。
本文档介绍了嘉慧光时域反射仪的安全操作和保养规程，以确保使用者的人身安全以及设备的正常运行。
安全操作规程1. 保持设备清洁为确保设备的正常运行和使用的安全性，应保持设备的清洁。
在使用前先检查设备表面是否有异物，如灰尘、油渍等。
使用者可使用干净的软布或纸巾进行清洁。
2. 防止撞击嘉慧光时域反射仪是一种较为脆弱的设备，使用时应尽量避免撞击和碰撞，以免损坏设备。
在移动设备时，应先关闭设备，并注意移动时的平稳性，同时对设备进行正确的包装。
3. 避免纤芯直接曝光使用嘉慧光时域反射仪时，要避免光纤出端直接照射眼睛或皮肤。
当设备处于工作状态时，须保持设备照明装置对准接续的光纤，并采取适当的防护措施。
如需调整设备时，请先关闭设备，避免误伤。
4. 熟悉设备使用方法使用者应熟悉嘉慧光时域反射仪的使用方法，如不熟悉操作方法，请先仔细阅读设备使用手册并进行操作演练。
使用设备时，应遵守设备安全规程和要求操作。
5. 避免操作中断电在使用嘉慧光时域反射仪时，应尽量避免突然断电的现象，应先停止使用设备，然后关闭设备的电源，在进行相关操作。
6. 禁止非专业人员进行操作嘉慧光时域反射仪是一种专业的光学测量设备，操作时需要有专业人员进行操作，非专业人员不得在未经授权的情况下进行操作。
同时，使用者需要确保自己具备相关的操作技能和实践经验。
设备保养规程1. 定期清洁设备对嘉慧光时域反射仪的定期清洁可以有效保证设备的正常运行。
使用者应定期检查设备表面是否有灰尘、油渍等，如有，应及时清洁。
使用者可使用干净的软布或者纸巾进行清洁。
同时，对设备内部的各部件也进行定期清理，以保证其正常运行。
2. 避免长时间使用设备长时间使用嘉慧光时域反射仪会产生很高的光功率，可能会对设备产生影响。
光时域反射仪使用方法
光时域反射仪使用方法
一、选择合适的位置
首先，应该选择一个安静、安全无摇晃的位置，一般是室外的平坦无
高差的地面，最好可以把后面的墙挡住来使用。
二、安装固定
将光时域反射仪放在选好的位置上，用固定件（一般是用螺栓）将仪
器固定在地面上，以免产生抖动，影响仪器的精度。
三、接通电源
将光时域反射仪的电源线接通电源，将仪器的电源开关打开，检查仪
表的备用电池是否可以正常的充电，如果可以正常充电，则可以正常使用。
四、等待结果
安装完成后，需要等待一段时间，光时域反射仪可以在设定的时间段
内持续的采集信息，并将采集的数据存储在仪器的硬盘上，只有等到采集
时间结束后，才能将数据进行处理，显示出结果。
五、移动光时域反射仪
如果需要更换位置，则需要将光时域反射仪移动到另一个安静的位置上，然后重新安装固定，接通电源，等待结果。
六、清除仪器
使用完毕后，应及时清除仪器，以免影响仪器的正常使用，应将脏污
物清除，并将仪器回归原处，方便下次的使用。
总之，使用光时域反射仪的时候一定要按照上述的步骤进行操作，要确保仪器的正常使用，提高精度，达到更好的效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光时域反射仪安全操作及保养规程
1. 前言
光时域反射仪（OTDR）是一种光学测量设备，常用于测量光纤布线的损耗和故障。
由于其测量原理和使用方法的特殊性，正确的操作方法和定期的保养是确保其安全性和准确性的重要保障。
本文主要介绍光时域反射仪的安全操作规程和保养规程。
2. 安全操作规程
2.1 使用前准备
在使用光时域反射仪之前，必须做好以下准备工作：
•确保工作场所通风良好；
•确保工作场所无爆炸危险；
•检查设备是否完好，无损坏或磨损部件；
•检查设备电源是否连接稳固；
•仔细阅读设备说明书。
2.2 操作步骤
正确的操作步骤是确保测量结果准确且保证使用者安全的关键。
以下是使用光时域反射仪的基本操作步骤：
1.打开光时域反射仪的电源，等待其进行系统自检；
2.将光纤连接到OTDR的测试端口；
3.开始测量，并根据实际需要设置测量参数（如测量距离、
分辨率等）；
4.测量完成后，保存或打印测量结果；
5.关闭光时域反射仪的电源，拆下光纤。
2.3 注意事项
在操作光时域反射仪时，需要注意以下事项：
•避免直接观察测试端口，避免对眼睛造成伤害；
•不要将光纤连接错误的端口，以免引起测量错误或对设备产生损坏；
•不要限定使用者使用OTDR的能力或经验，应根据其实际技术水平合理分配工作任务。
3. 保养规程
光时域反射仪保养是保证其长期稳定工作和延长使用寿命的关键。
以下是OTDR的保养规程：
3.1 日常保养
日常保养是指使用光时域反射仪后必要的保养操作，包括：•清洁设备表面和光纤接头；
•超声波清洗连接器；
•检查设备各部位是否有损坏或磨损。
3.2 定期维护
定期维护是指需要定期进行的保养操作，一般应在设备使用时间达
到一定时长或出现异常情况时进行，包括：
•定期校准光纤测量参数；
•定期更换设备扫描头和光纤连接器；
•定期更新设备软件和固件。
3.3 保养注意事项
在进行光时域反射仪的保养时，注意以下事项：
•注意保养工作环境，避免使用腐蚀性强的清洁剂或划伤设备表面；
•在清洁和维护光纤连接器时，要确保光纤表面的质量，以避免污染；
•在更换设备扫描头时，要根据设备说明书的规定使用适当的工具。
4. 总结
光时域反射仪是一种常用的光学测量设备，正确的操作方法和定期
的保养对于保证其安全性和准确性是必不可少的。
本文介绍了OTDR的
安全操作规程和保养规程，希望对它的用户提供一些帮助。
新用户在
使用OTDR之前要先查看设备说明书，认真学习和掌握正确的操作方法，以避免产生安全隐患和测量误差。
