电子产品装配工艺设计规范方案
范文范例学习指导
word完美格式 电子产品总装工艺规
整机装配就是将机柜、设备、组件以及零、部件按预定的设计要求装配在机箱、车厢、平台，再用导线将它们之间进行电气连接，它是电子产品生产中一个重要的工艺过程。
1 整机装配的顺序和基本要求
图1 整机结构树状图
1.1整机装配的基本顺序
电子设备的整机装配有多道工序，这些工序的完成顺序是否合理，直接影响到设备的装配质量、生产效率和操作者的劳动强度。
电子设备整机装配的基本顺序是：先轻后重、先小后大、先铆后装、先装后焊、先里后外、先平后高，上道工序不得影响下道工序。 范文范例学习指导
word完美格式 1.2整机装配的基本要求
电子设备的整机装配是把半成品装配成合格产品的过程。对整机装配的基本要求如下：
1）整机装配前，对组成整机的有关零部件或组件必须经过调试、检验，不合格的零部件或组件不允许投入生产线。检验合格的装配件必须保持清洁。
2）装配时要根据整机的结构情况，应用合理的安装工艺，用经济、高效、先进的装配技术，使产品达到预期的效果，满足产品在功能、技术指标和经济指标等方面的要求。
3）严格遵循整机装配的顺序要求，注意前后工序的衔接。
4）装配过程中，不得损伤元器件和零部件，避免碰伤机壳、元器件和零部件的表面涂敷层，不得破坏整机的绝缘性。保证安装件的方向、位置、极性的正确，保证产品的电性能稳定，并有足够的机械强度和稳定度。
5）小型机大批量生产的产品，其整机装配在流水线上按工位进行。每个工位除按工艺要求操作外，要求工位的操作人员熟悉安装要求和熟练掌握安装技术，保证产品的安装质量，严格执行自检、互检与专职调试检查的“三检”原则。装配中每一个阶段的工作完成后都应进行检查，分段把好质量关，从而提高产品的一次通过率。
2 整机装配中的流水线 范文范例学习指导
word完美格式 2.1流水线与流水节拍
装配流水线就是把一部整机的装连、调试等工作划分成若干简单操作，每一个装配工人完成指定操作。在划分时要注意到每人操作所用的时间应相等，这个时间称为流水的节拍。
装配的设备在流水线上移动的方式有好多种。有的是把装配的底座放在小车上，由装配工人沿轨道推进，这种方式的时间限制不很严格。有的是利用传送带来运送设备，装配工人把设备从传送带上取下，按规定完成装连后再放到传送带上，进行下一个操作。由于传送带是连续运转的，所以这种方式的时间限制很严格。
传送带的运动有两种方式，一种是间歇运动（即定时运动），另一种是连续均匀运动。每个装配工人的操作必须严格按照所规定的时间拍节进行。完成一部整机所需的操作和工位（工序）的划分，要根据设备的复杂程度、日产量或班产量来确定。
2.2流水线的工作方式
目前，电视机、收录机的生产，大都有整机装配流水线和印制电路板插焊流水线。其流水节拍的形式，分自由节拍形式和强制节拍形式两种。下面以印制电路板插焊流水线为例加以阐述。
1）自由节拍形式
自由节拍形式分手工操作和半自动化操作两种类型。手工操作时，装配工人按规定插件，剪掉多余的引线，然后在流水线上传递。半自动化操作时，生产线上配备着具有铲头功能的插件台，每个装配范文范例学习指导
word完美格式 工人独用一台。整块线路板上元件的插装工作完成后，通过传送带送到波峰焊接机上。这种流水线方式的时间安排比较灵活，但生产效率低。
2）强制节拍形式
采用强制节拍形式时，插件板在流水线上连续运行，每个操作工人必须在规定的时间把所要求插装的元器件、零件准确无误地插到印制板上。这种方式带有一定的强制性。在选择分配每个工位的工作量时应留有适当的余地，以便既保证一定的劳动生产率，又保证产品质量。这种流水线方式的工作容简单，动作单纯，记忆方便，可减少差错，提高工效。
3整机装配的工艺流程
电子产品装配的工序因设备的种类、规模不同，其构成也有所不同，但基本工序并没有什么变化。其过程大致可分为装配准备、装联、调试、检验、包装、入库或出厂等几个阶段，据此来制订出整机装配的最有效工序。一般整机装配工艺的具体操作流程如图2所示。 范文范例学习指导
word完美格式
图2 装配工艺流程图
由于产品的复杂程度、设备条件、生产场地条件、生产批量、技术力量及操作工人技术水平等情况的不同，因此生产的组织形式和工序也并非一成不变的，要根据实际情况进行适当调整。例如，小批量生产可按工艺流程主要工序进行，若大批量生产，则其装配工艺流程中的印制板装配、机座装配及线束加工等几个工序，可并列进行。在实际操作中，要根据生产人数、装配人员的技术水平等条件来编制最有利于现场指导的工序。
3.1 整机装配中的接线工艺
1）接线工艺要求
导线的作用是用于电路中的信号和电能传输，接线是否合理对整机性能影响较大。如果接线不符合工艺要求，轻则影响电路信号的传范文范例学习指导
word完美格式 输质量，重则使整机无法正常工作，甚至会发生整机毁坏。整机装配时接线应满足以下要求：
（1）接线要整齐、美观，在电气性能许可的条件下减小布线面积。如对低频、低增益的同向接线尽量平行靠拢，分散的接线组成整齐的线扎。
（2）接线的放置要可靠、稳固和安全。导线的连接、插头与插座的连接要牢固，连接线要避开锐利的棱角、毛边，避开高温元件，防止损坏导线绝缘层。传输信号的连接线要用屏蔽线导线，避开高频和漏磁场强度大的元器件，减少外界干扰。电源线和高电压线连接一定要可靠、不可受力。
（3）接线的固定可以使用金属、塑料的固定卡或搭扣，单根导线不多的线束可用胶粘剂进行固定。
2）接线工艺
（1）配线
配线是根据接线表要求准备导线的过程。配线时需考虑导线的工作电流、线路的工作电压、信号电平和工作频率等因素。
（2）布线原则
整机电路之间连接线的布置情况，与整机电性能的优劣有密切关系，因此要注意连接线的走向。布线原则如下：
①为减小导线间相互干扰，不同用途、不同电位的导线不要扎在一起，要相隔一定距离，或走线相互垂直交叉。例如，输人与输出信号线、低电平与高电平的信号线、交流电源线与滤波后的直流馈电范文范例学习指导
word完美格式 线等。
②连接线要尽量短，使分布电感和分布电容减至最小，尽量减小或避免产生导线间的相互干扰和寄生藕合。高频、高压的连接线更要注意此问题。
③从线扎中引出分支接线到元器件的接点时，线扎应避免在密集的元器件之间强行通过。线扎在机分布的位置应有利于分线均匀。
④与高频无直接连接关系的线扎要远离高频回路，不要紧靠回路线圈，防止造成电路工作不稳定。
⑤电路的接地线要妥善处理。接地线应短而粗，地线按照就近接地原则，避免采用公共地线，防止通过公共地线产生寄生耦合干扰。
（3）布线方法
①为保证导线连接牢固，美观，水平导线布设尽量紧贴底板，竖直方向的导线可沿框边四角布设。导线弯曲时保持其自然过渡状态。线扎每隔20～30cm以及在接线的始端、终端、转弯、分叉、抽头等部位要用线夹固定。
②交流电源线、流过高频电流的导线，应远离印制电路底板，可把导线支撑在塑料支柱上架空布线，以减小元器件之间的耦合干扰。
③一般交流电源线采用绞合布线。
3.2 整机装配中的机械安装工艺要求
整机装配的机械安装工艺要求在工艺设计文件、工艺规程上都范文范例学习指导
word完美格式 有明确的规定，它是指进行机械安装操作中应遵循的最基本要求。其基本要求如下：
1）严格按照设计文件和工艺规程操作，保证实物与装配图一致。
2）交给该工序的所有材料和零部件均应经检验合格后方可进行安装，安装前应检查其外观、表面有无伤痕，涂敷有无损坏。
3）安装时机械安装件的安装位置要正，方向要对，不歪斜。
4）安装中的机械活动部分，如控制器、开关等，必须保证其动作平滑自如，不能有阻滞现象。
5）当安装处是金属面时，应采用钢垫圈，以减小连接件表面的压强。仅用单一螺母固定的部件，应加装止动垫圈或齿垫圈防止松动。
6）用紧固件安装接地焊片时，要去掉安装位置上的涂漆层和氧化层，保证接触良好。
7）机械零部件在安装过程中不允许产生裂纹、凹陷、压伤和可能影响产品性能的其它损伤。
8）工作于高频率、大功率状态的器件，用紧固件安装时，不许有尖端毛刺，以防尖端放电。
9）安装时勿将异物掉人机，安装过程中应随时注意清理紧固件、焊锡渣、导线头以及元件、工具等异物。
10）在整个安装过程中，应注意整机面板、机壳或后盖的外观保护，防止出现划伤、破裂等现象。 范文范例学习指导
word完美格式 3.3 整机装配中的面板、机壳装配
面板用于安装电子产品的操纵和控制元器件、显示器件，又是重要的外观装饰部件。而机壳构成了产品的骨架主体，也决定了产品的外观造型，同时起着保护安装其他部件的作用。目前，电子产品的面板、机壳已向全塑型发展。
1）面板、机壳的装配要求
（1）凡是面板、机壳接触的工作台面，均应放置塑料泡沫或橡胶垫，防止装配过程中划伤其表面。搬运面板、机壳时，要轻拿轻放，不能碰压。
（2）为了保证面板、机壳表面的整洁，不能任意撕下其表面的保护膜，保护膜也可以防止装配过程中产生擦痕。
（3）面板、机壳间插入、嵌装处应完全吻合与密封。
（4）面板上各零部件(操纵和控制元器件、显示器件、接插部件等)应紧固无松动，而其可动部分(控制盒盖、调谐钮等)的操作应灵活、可靠。
2）面板、机壳的装配工艺
（1）面板、机壳部预留有各种台阶及成形孔，用来安装印制电路板、扬声器、显像管、变压器等其他部件。装配时应执行先里后外、先小后大的程序。
（2）面板、机壳上使用自攻螺钉时，螺钉尺寸要合适，防止面板、机壳被穿透或开裂。手动或机动旋具应与工件垂直，钮力矩大小适中。 范文范例学习指导
word完美格式 （3）应按要求将商标、装饰件等贴在指定位置，并端正、牢固。
（4）机框、机壳合拢时，除卡扣嵌装外，用自动螺钉紧固时，应垂直无偏斜、松动。
4散热器的装配
在电流流过元器件时要产生热量，特别是一些大功率元器件如变压器、大功率晶体管、大规模和功放型集成电路等产生的热量很多，这将使整机温度上升。为确保整机的正常运行，必须对这些部件采取一定的散热措施。
散热的方法有自然散热和强迫通风散热两种。自然散热是指利用发热件或整机与周围环境之间的热传导、对流及辐射进行散热。强迫通风散热是利用风机进行鼓风或抽风，以提高整机空气流动的速度，达到散热的目的。例如，计算机中CPU上安装高速风扇，大功率晶体管加装散热器等。下面只简单介绍晶体管散热器的装配工艺。
4.1常见的晶体管散热器
电子产品装配工艺与工艺控制
电子产品装配工艺与工艺控制
一、引言
电子产品是现代社会中不可或缺的一部分，其在生活和工作中扮演着重要的角色。而电子产品的装配工艺和工艺控制则是确保电子产品质量和性能稳定的关键因素之一。本文将系统介绍电子产品装配工艺与工艺控制的相关内容。
二、电子产品装配工艺
1. 电子产品装配工艺的概念
电子产品装配工艺是指将电子元器件和零部件按照设计要求进行组装并形成成品的过程。其主要包括焊接、贴装、组装、检测等环节。电子产品装配工艺的好坏直接决定了成品的品质和性能。
2. 电子产品装配工艺的主要步骤
（1）焊接：焊接是电子产品装配中最为关键的步骤之一。主要包括手工焊接和自动焊接两种方式。手工焊接需要操作工人有较高的技术要求，而自动焊接则是通过设备实现焊接工作。
（2）贴装：贴装是指将SMT元器件贴装在PCB板上的工艺。SMT技术的广泛应用使得贴装工艺更加重要，而且自动贴装机的运用也提高了贴装效率和质量。
（3）组装：组装是将焊好的PCB板和其他零部件装配成成品的工艺。包括机械组装和电子组装两种方式，机械组装主要是对外壳和外设的组装，而电子组装则是各个电路板的组装。
（4）测试：测试是确保成品质量和性能稳定的必要步骤。包括功能测试、可靠性测试、外观检验等多个方面。
3. 电子产品装配工艺的影响因素
电子产品装配工艺受多个因素影响，其中包括元器件尺寸、工艺精度、环境条件、操作技能等。不同的因素会对工艺产生不同的影响，因此需要在实际操作中注意这些因素。
三、电子产品装配工艺控制
1. 电子产品装配工艺的控制目标
电子产品装配工艺的控制目标主要是确保成品质量和性能稳定。还需要考虑生产成本、生产效率和环境等方面。这就要求对装配工艺进行全面的控制和管理。 2. 电子产品装配工艺的控制方法
（1）工艺优化：在实际操作中，需要根据产品的实际情况对装配工艺进行优化。通过合理的工艺设计和工艺改进，可以提高产品的质量和性能。
电子装配策划书范本3篇
电子装配策划书范本3篇
篇一
电子装配策划书范本
一、引言
随着电子技术的不断发展，电子装配行业也在不断壮大。为了满足市场需求，提高生产效率和质量，我们制定了本电子装配策划书。本策划书旨在提供一个全面的电子装配方案，包括生产流程、设备选型、人员配置、质量控制等方面的内容。
二、生产流程
1. SMT 贴片：将电子元件贴装在 PCB 板上。
2. 插件：将插件元件插入 PCB 板上。
3. 焊接：将电子元件焊接在 PCB 板上。
4. 测试：对 PCB 板进行测试，确保其功能正常。
5. 组装：将 PCB 板组装成电子产品。
6. 包装：对电子产品进行包装，准备出货。
三、设备选型
1. SMT 贴片机：选择高精度、高效率的 SMT 贴片机，以满足生产需求。
2. 插件机：选择自动化程度高、插件速度快的插件机，以提高生产效率。
4. 测试设备：选择功能齐全、测试精度高的测试设备，以确保产品质量。
5. 组装设备：选择自动化程度高、组装效率高的组装设备，以提高生产效率。
四、人员配置
1. 生产管理人员：负责生产计划的制定、生产进度的跟踪和生产质量的控制。
2. 技术人员：负责设备的维护和调试、生产工艺的改进和新产品的开发。
3. 操作人员：负责设备的操作和产品的装配。
4. 质量检验人员：负责产品的质量检验和质量问题的处理。
五、质量控制
1. 原材料检验：对原材料进行检验，确保其质量符合要求。
2. 生产过程检验：对生产过程进行检验，确保生产工艺符合要求，产品质量符合标准。
3. 成品检验：对成品进行检验，确保产品质量符合要求。 4. 质量问题处理：对质量问题进行及时处理，采取有效的纠正措施，防止问题再次发生。
六、生产计划
1. 生产计划的制定：根据市场需求和订单情况，制定生产计划。
2. 生产进度的跟踪：对生产进度进行跟踪，及时发现问题并解决。
3. 生产计划的调整：根据实际情况，对生产计划进行调整，以确保按时完成生产任务。
电子产品装配工艺与工艺控制 2
电子产品装配工艺与工艺控制
电子产品的市场需求不断增长，对于电子产品装配工艺和工艺控制的要求也越来越高。电子产品的装配工艺是指按照产品设计要求和技术规范进行组装和安装的工艺流程，而工艺控制则是指对装配工艺进行系统性的控制和管理，以确保产品质量和生产效率。本文将就电子产品装配工艺与工艺控制进行详细讨论。
一、电子产品装配工艺
1. 工艺流程设计
电子产品的装配工艺流程设计是整个产品装配工艺控制的基础。在进行工艺流程设计时，需要充分考虑产品的结构特点、成本、生产效率、质量要求等因素，同时结合实际生产情况进行合理的设计。通常，电子产品的装配工艺流程包括材料准备、组装、焊接、测试等步骤，而每个步骤的操作顺序和方法都需要进行详细规划。
2. 工艺参数设置
电子产品的装配工艺中涉及到很多关键的工艺参数，如焊接温度、组装压力、组装速度、产品测试标准等。这些工艺参数的设置对产品的质量和性能有着直接的影响，因此需要进行精准的控制。在实际生产中，工艺参数的设置通常需要通过试验和经验总结来确定，并且需要随着生产过程的变化进行实时的调整和监控。
3. 质量控制
质量控制是电子产品装配工艺中至关重要的一环，它直接关系到产品的可靠性和稳定性。在进行质量控制时，需要通过严格的工艺控制和产品测试来保障产品质量，以免出现缺陷和故障。还需要建立完善的质量跟踪和反馈机制，及时发现和解决质量问题，确保产品达到设计标准。
1. 控制系统建立
电子产品装配工艺控制需要建立完善的控制系统，以确保各项工艺参数和流程的有效控制。在控制系统中，通常需要包括数据采集、监控、分析、反馈等功能，同时还需要结合自动化设备和信息化技术，实现对生产过程的实时监控和管理。
电子产品装配工艺控制需要不断进行工艺改进，以适应市场需求的变化和产品技术的更新。工艺改进包括对工艺流程、工艺参数、生产设备等方面的调整和优化，以提高产品的质量和生产效率。在进行工艺改进时，需要进行全面的评估和风险分析，并谨慎地进行实施。 电子产品装配工艺控制中的质量管理是确保产品质量的关键环节。质量管理包括产品质量检验、质量问题分析、质量改进等方面，需要建立完善的质量数据管理和质量控制体系，以确保产品质量和生产质量稳定性。
电子产品生产工艺规范
电子产品生产工艺规范
1. 引言
在现代科技快速发展的时代，电子产品已经成为人们生活中不可或缺的一部分。为了确保电子产品的质量和性能，制定一套科学合理的生产工艺规范显得尤为重要。本文将介绍一套适用于电子产品生产的工艺规范，旨在提高产品的制造质量和生产效率。
2. 材料选择与检验
2.1 材料选择
在电子产品生产中，材料的选择直接关系到产品的质量和可靠性。在选择材料时，应考虑其电气特性、机械性能、耐久性以及可靠性等因素。常用的材料包括电子元器件、电路板、金属材料等。
2.2 材料检验
为了保证生产过程中所使用的材料符合质量要求，应进行严格的材料检验。常用的检验方法包括外观检查、尺寸测量、性能测试等。只有通过了材料检验的材料才能用于生产环节。
3. 制造工艺流程
3.1 原材料准备
在制造工艺流程中，首先需要对原材料进行准备工作。包括清洗、切割、贴膜等处理，以确保原材料的质量和可用性。 3.2 组件制造
组件制造是电子产品生产的核心环节之一。包括电路板的制造、表面贴装、组件焊接等过程。其中，表面贴装是一种常用的组件安装方法，能够提高生产效率和产品质量。
3.3 装配与测试
在组件制造完成后，需要进行产品的装配与测试。装配包括电子产品外壳的组装、连接线的安装等。测试阶段需要对产品进行外观检查、功能测试、可靠性测试等，以确保产品符合设计要求。
4. 生产设备与环境要求
4.1 生产设备
为了保证电子产品的生产质量，应选用适当的生产设备。这些设备包括贴片机、焊接设备、测试仪器等。同时，要定期对设备进行维护与保养。
4.2 生产环境
电子产品的生产需要在干燥、无尘、无静电等环境条件下进行。因此，应设立专门的生产车间，并采取必要的措施来保持良好的生产环境。
5. 质量控制与改进
5.1 质量控制 质量控制是电子产品生产中至关重要的一个环节。应建立完善的质量控制体系，并制定相应的质量标准和检测方法。在生产过程中，要进行全面的质量检查，及时发现并纠正问题。
电子产品组装车间搭设施工方案
电子产品组装车间搭设施工方案
1. 简介
该文档旨在提供关于电子产品组装车间搭设的施工方案。电子产品组装车间的搭设是为了确保生产过程高效安全地进行。本方案将涵盖车间布局、设备选择、工艺流程和安全措施等方面的内容。
2. 车间布局
为了提高生产效率，需要根据生产流程合理规划车间的布局。以下是建议的车间布局方案：
- 将车间划分为不同的区域，例如装配区、测试区和包装区等。
- 合理安排各个区域之间的距离，以便便捷的物料传递和人员流动。
- 考虑到工作效率和安全性，应将工作区域与非工作区域分开。
3. 设备选择
为了保证生产质量和效率，需要选择适当的设备。以下是建议的设备选择方案：
- 根据生产需求选择装配线和测试设备等。
- 考虑设备的稳定性、可靠性和易维护性。
- 考虑设备的操作人员培训和使用便利性。
4. 工艺流程
为了高效完成组装任务，需要制定合理的工艺流程。以下是建议的工艺流程方案：
- 根据产品特性和生产要求设计合理的工艺流程。
- 针对每个工艺环节制定清晰的操作规程和质量控制标准。
- 定期检查和改进工艺流程，以提高生产效率和产品质量。
5. 安全措施
为了保障员工的安全和生产过程的顺利进行，需要采取必要的安全措施。以下是建议的安全措施方案：
- 提供员工必要的个人防护装备，并定期进行安全培训。
- 设置合适的紧急停工按钮和紧急疏散通道。
- 定期检查和维护设备，预防潜在的安全风险。
6. 总结
本方案提供了电子产品组装车间搭设的施工方案，包括车间布局、设备选择、工艺流程和安全措施等方面的内容。通过合理的规划和安排，可以提高生产效率和产品质量，保障员工的安全。

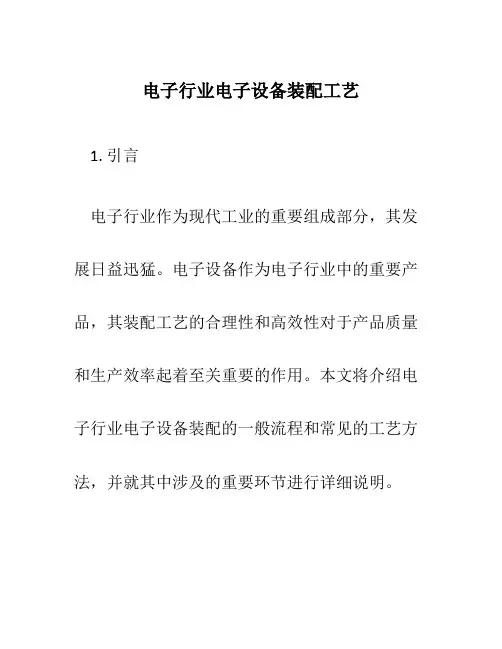

电子行业电子设备装配工艺
电子行业电子设备装配工艺
1. 引言
电子行业作为现代工业的重要组成部分，其发展日益迅猛。电子设备作为电子行业中的重要产品，其装配工艺的合理性和高效性对于产品质量和生产效率起着至关重要的作用。本文将介绍电子行业电子设备装配的一般流程和常见的工艺方法，并就其中涉及的重要环节进行详细说明。 2. 电子设备装配流程
电子设备的装配流程主要包括以下几个环节：
2.1 元器件采购与检验
在电子设备装配的开始阶段，首先需要对所使用的元器件进行采购。元器件采购的质量和效率将直接影响到最终产品的质量和生产周期。因此，对于采购的元器件需要进行严格的检验，包括元器件的尺寸、外观、性能等方面的检查。 2.2 元器件贴装
元器件贴装是电子设备装配的核心环节之一。在元器件贴装过程中，需要根据设备的设计要求，将各个元器件精确地贴装到相应的位置上。常用的贴装方法包括贴片式贴装和插件式贴装两种。
贴片式贴装是将元器件直接粘贴在印刷电路板（PCB）的表面上，通过贴片机实现自动化贴装。这种方法可以提高贴装速度和精度，适用于小型电子设备的生产。 插件式贴装是将元器件通过插针或插座的方式连接到PCB上。这种方法适用于大型或特殊元器件的贴装，例如大功率电阻、大容量电容等。
2.3 焊接
焊接是将元器件与PCB之间的电气连接稳固地固定在一起的过程。常用的焊接方法包括手工焊接、波峰焊接和回流焊接。
手工焊接是通过手工操作焊台、焊丝等工具，将焊锡熔化后涂抹在焊接点上，实现焊接。这种方法适用于少量和小型电子设备的生产。 波峰焊接是将PCB通过传送带送入预热区、焊接区和冷却区的焊接设备中，通过浸泡在焊锡池中的波头将焊锡涂抹在焊接点上。这种方法适用于大批量电子设备的生产。
回流焊接是将预先涂有焊膏的PCB和元器件组合，通过加热使焊膏熔化，实现焊接。这种方法适用于小批量电子设备的生产，具有焊接速度快、效果好的优点。 2.4 测试与调试
在电子设备装配完成后，需要进行测试和调试，以确保设备的正常运行。测试过程包括功能测试、性能测试、可靠性测试等。通过测试和调试，可以发现并解决设备中可能存在的问题，保证产品质量。
电子产品组装工艺流程详解
电子产品组装工艺流程详解
电子产品的组装工艺是保证产品质量和生产效率的重要环节，通过详细的工艺流程，可以确保产品在制造过程中达到预期的标准和要求。本文将详细解析电子产品组装的工艺流程。
一、产品准备
在开始组装之前，首先需要准备好相关的电子元器件和所需要的工具材料。这些元器件包括电路板、电子元件、连接器和外壳等。同时，还需要准备工艺流程指导书和质量检测相关的检测设备。
二、元器件焊接
元器件焊接是电子产品组装的核心工艺环节，通常有手工焊接和机器焊接两种方式。
1. 手工焊接
手工焊接一般用于小规模生产和样品制作。操作者根据电路板上的标志和焊接点，使用电烙铁和焊锡将元件焊接在正确的位置上。焊接完成后，需要进行目视检查，确保焊点的质量和连接的稳固性。
2. 机器焊接
机器焊接适用于大规模生产情况下，可以提高生产效率和焊接质量的一致性。常见的机器焊接方式有波峰焊、无铅焊等。操作者需要根据工艺要求调整机器参数，并进行焊接过程的监控和质量检测。
三、产品装配 在元器件焊接完成后，需要进行产品的装配工作，包括电路板安装、连接器插拔、固定螺丝等。装配过程需要特别注意产品的结构和外观要求，确保各个部件的位置和定位准确。
四、外壳组装
外壳组装是为了保护电子产品内部的元器件和电路，并为用户提供良好的外观和使用体验。外壳组装一般包括拆模、打孔、喷涂等工艺流程。在组装过程中，操作者需要保持清洁，并防止静电对产品造成损害。
五、功能测试和调试
组装完成后的电子产品需要进行功能测试和调试，以确保产品符合设计要求和标准。测试可以通过专门的测试设备和测试程序进行，也可以通过人工操作进行功能测试。
六、产品质检
产品质检是保证产品质量的重要环节，包括外观检查、性能测试、环境适应性测试等。合格的产品通过质检后，可以进行包装和发货。
七、产品包装和发货
在产品包装和发货环节，需要确保产品的安全性和完整性。包装过程应该根据产品的特点和运输要求选择合适的包装材料，并进行标识和记录。 综上所述，电子产品组装工艺流程包括产品准备、元器件焊接、产品装配、外壳组装、功能测试和调试、产品质检以及产品包装和发货等环节。每个环节都需要严格按照工艺要求进行操作，以确保产品质量和生产效率。通过合理的组装工艺流程，可以有效提高电子产品的质量和可靠性，满足用户的需求和期望。
电子产品装配工艺规范
电子产品装配工艺规范
电子产品总装工艺规范
整机装配就是将机柜、设备、组件以及零、部件按预定的设计要求装配在机箱、车厢、平台，再用导线将它们之间进行电气连接，它是电子产品生产中一个重要的工艺过程。
1整机装配的顺序和基本要求
图1整机结构树状图
1.1整机装配的基本顺序
电子设备的整机装配有多道工序，这些工序的完成顺序是否合理，直接影响到设备的装配质量、生产效率和操作者的劳动强度。
电子设备整机装配的基本顺序是：先轻后重、先小后大、先铆后装、先装后焊、先里后外、先平后高，上道工序不得影响下道工序。
1.2整机装配的基本要求
电子设备的整机装配是把半成品装配成合格产品的过程。对整机装配的基本要求如下： 1）整机装配前，对组成整机的有关零部件或组件必须经过调试、检验，不合格的零部件或组件不允许投入生产线。检验合格的装配件必须保持清洁。
2）装配时要按照整机的结构情形，应用合理的安装工艺，用经济、高效、先进的装配技术，使产品到达预期的效果，满足产品在功能、技术目标和经济目标等方面的要求。
3）严格遵循整机装配的顺序要求，注意前后工序的衔接。
4）装配过程中，不得损伤元器件和零部件，避免碰伤机壳、元器件和零部件的外表涂敷层，不得破损整机的绝缘性。包管安装件的方向、位置、极性的精确，包管产品的电机能稳定，并有充足的机械强度和稳定度。
5）小型机大批量生产的产品，其整机装配在流水线上按工位进行。每一个工位除按工艺要求操作外，要求工位的操作人员熟悉安装要求和熟练掌握安装技术，包管产品的安装质量，严厉执行自检、互检与专职调试检查的“三检”原则。装配中每一个阶段的工作完成后都应进行检查，分段把好质量关，从而进步产品的率。
2整机装配中的流水线 2.1流水线与流水节拍
装配流水线就是把一部整机的装连、调试等工作划分成若干简单操作，每一个装配工人完成指定操作。在划分时要注意到每人操作所用的时间应相等，这个时间称为流水的节拍。
PCBA_工艺设计规范
PCBA_工艺设计规范
PCBA（Printed Circuit Board Assembly，印刷电路板焊接）工艺设计规范是指在PCB装配过程中，对工艺过程和相关参数进行规定和约束的技术文档。它是确保电子产品质量可靠性和一致性的重要保障。
一、厂房环境要求
1.温度：工作环境温度应控制在25℃左右，温度波动不得超过±3℃。
2.湿度：相对湿度控制在45%~75%之间。
3.空气净化：要采取空气过滤设备，保持空气质量良好，控制灰尘粒子数量。
4.静电防护：采取静电防护措施，如地板导电材料、静电防护垫和接地电阻等，确保装配过程中防止静电的积累和释放。
二、贴片工艺规范
1. 定位精度：贴片元件的定位精度应符合IPC-A-610标准，通常为±0.1mm。
2.焊接温度曲线：根据焊接材料和元件特性，制定相应的焊接温度曲线，确保焊接过程中温度的控制和适应不同元件的要求。
3. COB（Chip On Board）工艺：对于COB工艺，应控制好胶水剂量，保证芯片和PCB之间的紧密粘接，避免因胶水存在过多而引起的电气性能问题。
4.包装：对于贴片元件的包装材料和方法，应选择符合相关标准的防潮袋进行包装，以确保元件质量不受环境湿度的影响。 三、波峰焊工艺规范
1.焊接温度：根据焊接材料和元件特性，制定相应的焊接温度曲线，控制焊接温度在合适的范围内。
2.波峰高度：根据PCB板的厚度和元件的焊盘高度，设置合适的波峰高度，确保焊接质量。
3.焊盘设计：根据元件的引脚结构和大小，合理设计焊盘的形状和尺寸，确保焊接时元件能够正确定位并与焊盘良好接触。
4.焊接时间：控制焊接时间，确保焊点能够充分熔化和润湿，并且避免因焊接时间过长而引起的元件损坏。
四、手工焊接工艺规范
1.焊锡面积：手工焊接时，焊锡面积应符合IPC-A-610标准，确保焊点质量可靠。
2.焊接温度：控制手工焊接温度在合适的范围内，以避免过高温度对元件和PCB的损害。
电子产品装配工艺设计规范方案
电子产品装配工艺设计规范方案
一、引言
随着电子产品的迅速发展，电子产品装配工艺的设计规范变得尤为重要。本方案旨在制定一套科学合理的电子产品装配工艺设计规范，提高产品装配质量，降低生产成本，提升企业竞争力。
二、工艺流程设计
1.产品分析：对电子产品进行功能分析、结构分析和工艺分析，明确装配工艺的需求和要求。
2.工序划分：根据产品结构和装配要求，将整个装配过程划分为若干个工序，确保每个工序的功能和责任清晰明确。
3.工艺路线确定：根据产品的特点和装配工艺流程，制定合理的工艺路线，包括装配工序的先后顺序、工序之间的关系等。
4.工艺参数确定：确定每个工序的加工参数，保证产品的性能稳定和一致性。
三、工艺设备和工具
1.设备选择：根据产品的特点和装配要求，选择合适的装配设备，确保能够满足装配工艺的需要。
2.工具配置：根据每个工序的具体要求，配置合适的装配工具，保证能够高效、准确地完成装配任务。
四、质量控制 1.工艺检验：在每个关键工序和重要工序完成之后，进行工艺检验，确保装配工艺的准确性和稳定性。
2.工艺优化：根据装配过程中出现的问题和不足，及时进行工艺优化，提高装配效率和质量。
3.工艺记录：对每个关键工序和重要工序进行详细的工艺记录，包括装配过程中的操作、参数设置、质量检验等信息。
五、作业标准和培训
1.作业标准制定：制定详细的作业标准，包括装配过程的操作要求、参数设置、质量控制要求等，确保每个工序的装配质量。
2.培训与考核：对装配工艺操作人员进行培训，培养他们的专业技能和质量意识，定期进行考核，确保装配工艺的稳定和一致性。
六、安全与环保
1.安全管理：制定安全操作规程，确保装配工艺操作人员的人身安全，减少事故和伤害的发生。
2.环境保护：制定环境保护措施，减少装配过程中对环境的污染，提高企业的社会形象。
七、持续改进
1.定期评估：定期评估装配工艺的质量和效果，及时发现问题和不足，进行改进和优化。
