锰铁合金测定方法
硅锰合金硅含量的测定
原理：
试样用硝酸和氢氟酸分解，使硅转化为氟硅酸，加入饱和硝酸钾生成氟硅酸钾沉淀，经过滤洗涤后加入热水使其分解释放出氢氟酸。以酚酞为指示剂用氢氧化钠标准溶液滴定至粉红色为终点，计算硅的含量。
试剂：
氢氟酸AR；
硝酸钾AR；
硝酸AR；
十六烷基三甲基溴化铵（CTAB）0.5%
酚酞乙醇溶液指示剂1%
氢氧化钠2%
硝酸钾饱和—1+4乙醇洗液：取1L的无水乙醇与4L的纯水混合，加入过量的硝酸钾使其饱和。
饱和硝酸钾溶液：用纯水溶解并饱和硝酸钾 0.18mol/L氢氧化钠标准溶液：称取50g氢氧化钠溶解于10L的水中，加入5-8g氢氧化钡，混匀取澄清液。
分析步骤：
称取0.1 g样品于250ml聚四氟乙稀烧杯中，加入10ml硝酸，5ml氢氟酸，摇荡使样品溶解，加入20ml饱和硝酸钾溶液，2mlCTAB溶液，冷水浴中静置5分钟以上，用定性中速滤纸干过滤，用硝酸钾—乙醇洗液冲洗烧杯内壁和滤纸2-3次，用小片滤纸擦拭烧杯口的内、外壁放入烧杯中，加入1ml酚酞指示剂，1ml2%氢氧化钠，用筷子中和至红色，把过滤好的滤纸放入烧杯内用2%氢氧化钠和1+1盐酸中和至浅红色，加入200ml的沸水，用氢氧化钠标准溶液滴定至中和时的颜色。
公式：硅（%）=0.007023*C*V/m*100
C ---氢氧化钠标准溶液的浓度，（mol/L）
0.007023 ---与1.00mL氢氧化钠溶液相当的硅的质量，（g） 铁含量的测定
原理：
用硫-磷混酸溶解试样，用过量的三氯化钛把剩余三价铁还原成二价铁，溶液使钨酸钠还原为钨兰，用稀重铬酸钾将过量的钨兰氧化刚好消失，用二苯胺磺酸钠做指示剂，用重铬酸钾标准溶液滴定至紫色为终点。
试剂：
硫-磷混酸：取600ml 分析纯硫酸缓慢倒入400ml的分析纯磷酸中。
高氯酸AR；
1+1盐酸；
25%钨酸钠：100ml溶液中加入8ml分析纯磷酸
三氯化钛溶液：加入少量1+1盐酸使其不冒烟
0.5%二苯胺磺酸钠指示剂
0.03mol/L重铬酸钾标准溶液
分析步骤：
称取0.2试样于锥形瓶中，加入15ml6+4硫-磷混酸,加热至液面冒烟后，加入2-3管高氯酸，低温加热至液面平静无气泡，取下稍冷，加入25ml1+1盐酸，再加水至100ml，继续加热至沸，取下冷却，加入5滴25%钨酸钠，用三氯化钛调至蓝色，用稀的重铬酸钾调至无色，再加5-10滴0.5%二苯胺磺酸钠指示剂，用0.03mol/L的重铬酸钾标准溶液滴定至稳定的紫色为终点。
公式：
铁（%）=T*v*0.2/m*100/(100-A)
TFe ---重铬酸钾标准溶液对铁的滴定度，（g/mL）
A ---样品湿存水含量（%）
熔融制样-X射线荧光光谱法测定锰铁中硅、锰、磷、铬、镍和铜
熔融制样-X射线荧光光谱法测定锰铁中硅、锰、磷、铬、镍和铜
张秀芳;陆晓明
【摘 要】采用熔融制样-X射线荧光光谱法测定锰铁中硅、锰、磷、铬、镍和铜的含量.样品以四硼酸锂为熔剂,在300℃下加热15 min,慢速升温至1 100℃,熔融15
min,冷却后制成玻璃片,用于X射线荧光光谱分析.6种元素在一定的质量分数范围内与其信号强度呈线性关系,方法的检出限在15～59 μg·g-1之间.方法用于锰铁样品的分析,测定值的相对标准偏差(n=11)在0.16％～3.6％之间.
【期刊名称】《理化检验-化学分册》
【年(卷),期】2015(051)008
【总页数】3页(P1110-1112)
【关键词】X射线荧光光谱法;熔融制样;锰铁
【作 者】张秀芳;陆晓明
【作者单位】上海电力修造总厂有限公司,上海201316;宝山钢铁股份有限公司研究院,上海201900
【正文语种】中 文
【中图分类】O657.34
X射线荧光光谱法分析铁合金通常采用直接粉末压片法制样[1-4],具有简单、快速等优点,但由于铁合金存在严重的矿物效应和颗粒效应,常影响分析结果的准确性。采用预氧化的玻璃片熔融法制样[5-7],虽然能有效地消除矿物效应和颗粒效应,精密度和准确度也较高,但由于其制作工艺要求高、时间长、有侵蚀铂金坩埚的危险,因此实用性较差。离心浇铸制样[8-9]是在样品中加入纯铁后放入坩锅,高频加热熔融,经离心浇铸后得到块状样品,能有效克服矿物效应和颗粒效应,制作工艺相对简单、制作时间短,精密度和准确度高,但由于使用坩埚、纯铁和特殊的设备,制备成本相对较高,文献[10-11]采用酸溶合金的方法进行熔融制备玻璃片。
本工作采用酸溶的方法对锰铁样品进行预处理,反应生成硝酸盐,加热分解生成氧化物,并进行熔融制备玻璃片,不腐蚀铂金坩埚,可有效地消除颗粒效应和矿物效应,也可降低基体的吸收和增强效应。本工作采用标准样品和标准溶液合成系列锰铁的校准样品,解决了无系列校准样品的问题,实现了X射线荧光光谱法准确测定锰铁合金中的硅(0.4%～1.5%)、锰(70.5%～84.3%)、磷(0.1%～0.4%)、铬(0.02%～0.5%)、镍(0.02%～0.5%)、铜(0.02%～0.5%)的含量。
锰铁钴镍实验报告
锰铁钴镍实验报告
锰铁钴镍实验报告
引言：
锰铁钴镍是一种重要的合金材料，具有优异的力学性能和磁性能，广泛应用于电子、汽车、航空航天等领域。本实验旨在通过制备锰铁钴镍合金，并对其力学性能和磁性能进行测试和分析，以便更好地了解该合金材料的特性。
实验方法：
1. 实验材料准备：
- 锰铁钴镍粉末
- 氧化铝粉末
- 碳化硼粉末
- 碘化镍粉末
- 碳化钴粉末
2. 实验步骤：
a. 将锰铁钴镍粉末、氧化铝粉末、碳化硼粉末按照一定的比例混合均匀。
b. 将混合粉末放入高温炉中，在氮气保护下进行烧结反应，升温至适宜的温度。
c. 经过一定时间的烧结反应后，取出试样进行冷却。
d. 对制备的锰铁钴镍合金试样进行力学性能和磁性能测试。
实验结果与分析：
1. 力学性能测试：
a. 强度测试：通过拉伸实验测定锰铁钴镍合金的抗拉强度和屈服强度。 b. 硬度测试：使用布氏硬度计测定锰铁钴镍合金的硬度值。
c. 韧性测试：通过冲击试验测定锰铁钴镍合金的韧性指标。
2. 磁性能测试：
a. 磁化曲线测试：使用霍尔效应磁强计测定锰铁钴镍合金的磁化曲线。
b. 矫顽力测试：通过磁化曲线中的矫顽力值，评估锰铁钴镍合金的抗磁性能。
实验结论：
通过实验测试和分析，得出以下结论：
1. 锰铁钴镍合金具有较高的抗拉强度和屈服强度，适用于承受高强度载荷的工程结构。
2. 锰铁钴镍合金的硬度较高，具有较好的耐磨性和耐久性。
3. 锰铁钴镍合金的韧性较好，能够在受到冲击载荷时具有较好的变形和吸能能力。
4. 锰铁钴镍合金具有较高的磁化强度和矫顽力，适用于磁性材料的制备和应用。
结语：
本实验通过制备锰铁钴镍合金，并对其力学性能和磁性能进行测试和分析，全面了解了该合金材料的特性。锰铁钴镍合金的优异性能使其在工程领域有着广泛的应用前景。未来的研究可以进一步探索该合金的微观结构与性能之间的关系，以及进一步优化合金配方，提升其性能。
X荧光光谱法测定锰铁和硅锰合金中常规元素
龙源期刊网

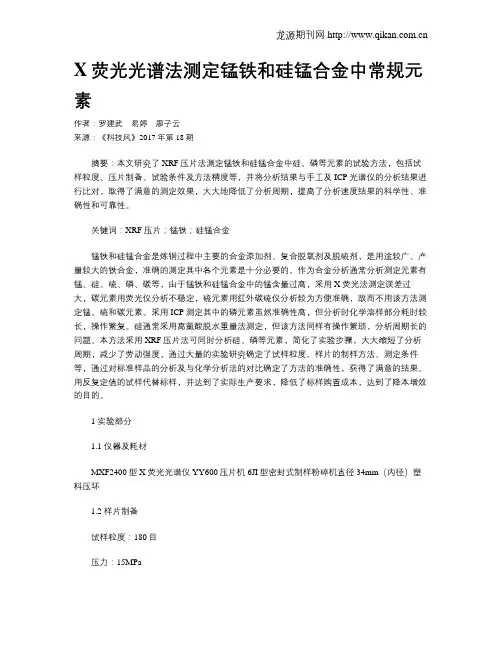

X荧光光谱法测定锰铁和硅锰合金中常规元素
作者：罗建武 易婷 廖子云
来源：《科技风》2017年第18期
摘要：本文研究了XRF压片法测定锰铁和硅锰合金中硅、磷等元素的试验方法，包括试样粒度、压片制备、试验条件及方法精度等，并将分析结果与手工及ICP光谱仪的分析结果进行比对，取得了满意的测定效果，大大地降低了分析周期，提高了分析速度结果的科学性、准确性和可靠性。
关键词：XRF压片；锰铁；硅锰合金
锰铁和硅锰合金是炼钢过程中主要的合金添加剂、复合脱氧剂及脱硫剂，是用途较广、产量较大的铁合金，准确的测定其中各个元素是十分必要的。作为合金分析通常分析测定元素有锰、硅、硫、磷、碳等，由于锰铁和硅锰合金中的锰含量过高，采用X荧光法测定误差过大，碳元素用荧光仪分析不稳定，硫元素用红外碳硫仪分析较为方便准确，故而不用该方法测定锰、硫和碳元素。采用ICP测定其中的磷元素虽然准确性高，但分析时化学溶样部分耗时较长，操作繁复。硅通常采用高氯酸脱水重量法测定，但该方法同样有操作繁琐，分析周期长的问题。本方法采用XRF压片法可同时分析硅、磷等元素，简化了实验步骤，大大缩短了分析周期，减少了劳动强度，通过大量的实验研究确定了试样粒度、样片的制样方法、测定条件等，通过对标准样品的分析及与化学分析法的对比确定了方法的准确性，获得了满意的结果。用反复定值的试样代替标样，并达到了实际生产要求，降低了标样购置成本，达到了降本增效的目的。
1 实验部分
1.1 仪器及耗材
MXF2400型X荧光光谱仪 YY600压片机6JI型密封式制样粉碎机直径34mm（内径）塑料压环
1.2 样片制备
试样粒度：180目
压力：15MPa
保压时间20s 龙源期刊网
样片表面要求平整，无裂纹
分光光度法测定锰铁中磷含量
分光光度法测定锰铁中磷含量
摘要：根据国家标准方法与相关文献中磷的测定原理和方法，本文研究了一个适用于锰铁中磷含量的测定方法。在一定条件下，只需较短时间即可测定样品中磷含量，且磷含量在0.1~0.8μg/ mL范围内，标准曲线线性相关良好。通过加标回收率实验发现，测定结果准确可靠。
关键词：磷；测定；光度法；锰铁
磷在钢铁中以Fe3P或Fe2P形态存在，其优点是改善电磁性能、切削加工性能，提高钢的抗腐蚀性，但使钢的塑性、韧性、可焊性降低，尤其低温时韧性降低最为厉害[1]。为保证钢铁质量，须将钢铁磷含量控制在合格范围内。所以在冶炼钢铁时，作为原材料的锰铁磷含量应严加控制[2]。现今磷的测定方法主要有滴定法、光度法、电感耦合等离子体发射光谱法[3]。滴定法测定磷含量步骤比较繁琐，耗时耗力，不符合生产需求。光度法对比滴定法步骤简单，易于操作。根据相关国家标准和文献，本文研究了一种较为快捷、准确且适用于大批量样品测定的方法。
1测定原理
样品用硝酸分解，加入高锰酸钾溶液将磷氧化为正磷酸。硫酸介质作用下，正磷酸与硝酸铋、钼酸铵形成黄色络合物——铋磷钼黄。使用抗坏血酸将其还原为铋磷钼蓝[4]。于分光光度计波长700 nm处测量吸光度，对磷的质量分数进行计算。
2实验部分
2.1试剂与标准溶液
2.1.1稀硝酸：1:3
2.1.2高锰酸钾水溶液：16g/L
2.1.3亚硝酸钠水溶液：100g/L
2.1.4稀硫酸：1:1 2.1.5硝酸铋溶液：10g/L
取10g五水合硝酸铋[Bi(NO3)3，• 5H2O]置于烧杯中（500mL），加入100mL浓度为1:3的稀硝酸溶液，进行加热后溶解，煮沸可去除氮氧化物，冷却后定容放置于容量瓶中（1000mL）。
2.1.6钼酸铵水溶液：30g/L
2.1.7抗坏血酸溶液：20g/L，现用现配。
2.1.8铁溶液：5g/L
取5g纯铁置于烧杯中（500mL），加入200mL浓度为1:3的稀硝酸溶液，加热至完全溶解，冷却后放置于1000 mL容量瓶中，加水稀释，摇匀。
钢铁中锰含量的测定
组别：成员：
钢铁中锰含量的测定
一、母液制备：
试剂：a、硝酸：1+3、 b、过硫酸铵：10%。
操作步骤：称取100 mg试样于100ml钢铁量瓶中，加20ml预热的硝酸，待试样基本溶解后，加10ml过硫酸铵，低温加热至大气泡，取下流水冷却至室温，用水定容、摇匀。
二、锰的测定：过硫酸铵氧化光度法。
试剂：a、硝酸银溶液：0.1% （用1+4的硝酸配制）
b、过硫酸铵溶液：10%
分析操作：
1、溶样及显示
准确移取母液5.0ml于100ml钢铁量瓶中，加入10ml硝酸银溶液，10ml过硫酸铵溶液，加热至冒小气泡、取下、流水冷至室温，以水定容。
2、测定
摇匀后，于530nm，1-2cm比色杯，水作参比，以标样同上操作，作检量线（以下同）。
三、填写结果，完成质检报告单（背面）
莱芜市金威新材料有限公司质检报告单
名称 规格
供应/生产单位 进货/生产日期
送样人 送样时间
接样人 接收时间
检
验
内
容 检验项目 检验结果 检验员/日期
检验结论：
审核 负责人 日期
锰铁钴镍实验报告 2
一、实验目的
1. 掌握锰铁钴镍合金的制备方法。
2. 了解锰铁钴镍合金的物理、化学性质。
3. 分析锰铁钴镍合金的微观结构。
4. 研究锰铁钴镍合金的应用领域。
二、实验材料与仪器
1. 实验材料：锰铁、钴、镍金属粉末，石墨粉，氧化铝坩埚，还原剂（碳粉）。
2. 实验仪器：高温炉，搅拌器，电炉，X射线衍射仪，扫描电子显微镜，能谱仪，拉伸试验机，硬度计。
三、实验方法
1. 合金制备：将锰铁、钴、镍金属粉末按照一定比例混合，加入适量的石墨粉作为还原剂，放入氧化铝坩埚中，高温熔炼制备合金。
2. 性能测试：采用X射线衍射仪、扫描电子显微镜、能谱仪等手段对合金进行物相分析、微观结构分析；利用拉伸试验机和硬度计测定合金的力学性能；采用电化学测试方法研究合金的耐腐蚀性能。
四、实验结果与分析
1. 物相分析：通过X射线衍射仪对合金进行物相分析，结果表明，合金主要由面心立方（FCC）结构组成，含有少量的体心立方（BCC）结构。
2. 微观结构分析：采用扫描电子显微镜和能谱仪对合金进行微观结构分析，发现合金中存在晶界、析出相等组织，晶粒大小均匀。
3. 力学性能：通过拉伸试验机测定合金的力学性能，结果表明，合金具有较高的强度和硬度，抗拉强度达到600MPa，硬度达到HV500。
4. 耐腐蚀性能：采用电化学测试方法研究合金的耐腐蚀性能，结果表明，合金具有良好的耐腐蚀性能，在腐蚀介质中表现出较低的腐蚀速率。
五、结论与建议 1. 结论：通过高温熔炼法制备的锰铁钴镍合金具有优异的物理、化学性能和力学性能，是一种具有广泛应用前景的合金材料。
2. 建议：在合金制备过程中，可根据实际需求调整锰铁、钴、镍的比例，优化合金成分；在制备过程中，严格控制温度和时间，以获得理想的合金组织；进一步研究合金的微观结构与性能之间的关系，为合金的应用提供理论依据。
六、实验总结
本次实验成功制备了锰铁钴镍合金，并对其性能进行了研究。通过实验，我们掌握了锰铁钴镍合金的制备方法，了解了其物理、化学性质，分析了其微观结构，为锰铁钴镍合金的应用提供了理论依据。在今后的实验中，我们将进一步研究合金的制备工艺和性能优化，为我国合金材料的发展贡献力量。
水质-铁、锰的测定-火焰原子吸收分光光度法
。
-可编辑修改- 水质 铁、锰的测定 火焰原子吸收分光光度法
GB 11911－89
1 主题内容与适用范围
1.1 主题内容
本标准规定了用火焰原子吸收法直接测定水和废水中的铁、锰，操作简便、快速而准确。
1.2 适用范围
本标准适用于地面水、地下水及工业废水中铁、锰的测定。铁、锰的检测限分别是0.03mg／L和0.01mg／L，校准曲线的浓度范围分别为0.1～5mg／L和0.05～3mg／L。
2 原理
将样品或消解处理过的样品直接吸入火焰中，铁、锰的化合物易于原子化，可分别于248.3nm和279.5nm处测量铁、锰基态原子对其空心阴极灯特征辐射的吸收。在一定条件下，根据吸光度与待测样品中金属浓度成正比。
3 试剂
本标准所用试剂除另有说明外，均使用符合国家标准或专业标准的分析纯试剂和去离子水或同等纯度的水。
3.1 硝酸(HNO3)，P＝1.42g／mL，优级纯。
3.2 硝酸(HNO3)，P＝1.42g／mL，分析纯。
3.3 盐酸(HCl)，P＝1.19g／mL，优级纯。
3.4 硝酸溶液，1＋1：用硝酸(3.2)配制。 。
-可编辑修改- 3.5 硝酸溶液，1＋99：用硝酸(3.1)配制。
3.6 盐酸溶液，1＋99：用盐酸(3.3)配制。
3.7 盐酸溶液，1＋1：用盐酸(3.3)配制。
3.8 氯化钙溶液，10g／L：将无水氯化钙(CaCl2)2.7750g溶于水并稀释至100mL。
3.9 铁标准贮备液：称取光谱纯金属铁1.0000g(准确到0.0001g)，用60mL盐酸溶液(3.7)溶解，用去离子水准确稀释至1000mL。
3.10 锰标准贮备液：称取1.0000g光谱纯金属锰，准确到0.0001g(称前用稀硫酸洗去表面氧化物，再用去离子水洗去酸，烘干，在干燥器中冷却后，尽快称取)，用10mL硝酸溶液(3.4)溶解。当锰完全溶解后，用盐酸溶液(3.6)准确稀释至1000mL。
锰铁详细资料大全
锰铁详细资料大全
锰铁：锰和铁组成的铁合金。主要分类：高碳锰铁（含碳为7%）、中碳锰铁（含碳1.0~1.5%）、低碳锰铁（含碳0.5%）、金属锰、镜铁、矽锰合金。
基本介绍
• 中文名：锰铁
• 外文名：Ferromanganese
• 标准号：GB/T 3795-2005
• 发布日期：2006-02-05
• 分类：冶金工业
• *** ：高炉冶炼 电路冶炼等
国家标准,基本信息,范围,引用标准,相关资料,锰矿资源,全球锰矿资源概况,我国锰矿资源概况,冶炼 *** ,高炉冶炼,电炉冶炼,技术情况,
国家标准
基本信息
实施日期ExecuteDate： 2006-08-01 首次发布日期FirstIssuance Date ：1987-08-22 标准状态StandardState ：现行
复审确认日期ReviewAffirmance Date ： 计画编号Plan No：20031403-T-605 代替国标号ReplacedStandard ： GB/T 3795-1996 被代替国标号ReplacedStandard: 废止时间RevocatoryDate :
采用国际标准号AdoptedInternational Standard No： 采标名称AdoptedInternational Standard Name： 采用程度ApplicationDegree ： 采用国际标准AdoptedInternational
Standard ： 国际标准分类号(ICS) ：77.100 中国标准分类号(CCS) ：H42 标准类别StandardSort：产品 标准页码Number ofPages: 标准价格(元)Price(￥) : 主管部门Governor ：中国钢铁工业协会 归口单位TechnicalCommittees ：全国钢标准化技术委员会 起草单位DraftingCommittee：廊坊鑫达铁合金有限公司、上海申佳铁合金有限公司、康密劳铁合金有限公司、冶金工业信息标准研究院 范围
钢中锰含量的测定实验报告
钢中锰含量的测定实验报告
实验目的
本实验旨在测定一种钢材中锰的含量。
实验原理
锰是钢材中常见的合金元素之一，对钢材的强度和硬度有一定的影响。本实验采用焰光法测定钢中锰的含量。在酸性条件下，钢样品与硫酸溶液反应，使得样品中的锰原子被氧化成Mn2+。加入硫酸钠的石墨喷灯中，Mn2+会在火焰中激发出明亮的紫红色光谱线，通过光谱仪进行测定，从而得到样品中锰的含量。
实验步骤
1. 取一定量的钢样品，将其加入锥形瓶中，加入稀硫酸溶液，加热至样品完全溶解。
2. 移至通风橱中，将样品冷却至室温，然后加入氢氧化钠溶液，调节pH值至约7。
3. 加入硫酸过量，使得样品中的锰原子被完全氧化成Mn2+。
4. 在石墨喷灯中加入硫酸钠，点燃，进行吸光度测定。
5. 重复实验至稳定结果。
实验结果
在本实验中，我们取一定量的制品样品，经过测量，确定其中的锰含量为0.83%。
实验结论
本实验采用焰光法测定了一种钢材中锰的含量，结果表明，该样品中锰的含量为0.83%。该结果与制品的批次指标值相符，具有可靠性。
钢铁中锰的测定
钢铁中锰的测定
钢铁中锰的测定是一种常见的化学分析方法，用于快速、准确地测定钢铁中的锰的含量。
钢铁中锰的测定的基本原理是：将钢铁中的锰以锰酸钠的形式进行氧化，再将其与铁黄素溶液发生反应，然后进行光度测定，用以检测其发生反应时光度改变的情况，最后由原料中锰量得知其光度改变的程度，从而计算出钢铁中锰的含量。
此外，还需要在测定痕量锰时进行消杂处理，以除去其可能含有的其他金属离子和有机物，从而减小干扰因素，保证测定结果的准确性。
整个测定钢铁中锰的过程大致分为如下几个步骤：首先通过分子筛、离心选择最佳样品，其含锰量应至少达到200毫克；然后配制试液，主要是将滤液或样品中的有机物等去除，消去其潜在干扰；紧接着将钢铁样品发生氧化反应，形成锰酸钠溶液；在此基础上，将其与铁黄素溶液混合发生反应；最后进行光度测定，得出固溶体中锰的含量，最终确定其中的锰含量。
由于钢铁对环境和生物的影响非常重大，因此对钢铁中锰的测定及其合理的管控非常重要。测定的准确性和锰的含量将直接关系到钢铁的质量，从而确保产品的安全性和可靠性。
综上所述，钢铁中锰的测定是一种可靠、准确的方法，用于快速检测其中锰的含量，为钢铁的生产提供了重要保障，确保我们使用的产品符合标准要求。
