三相交流接触器的连接图及工作原理PPT课件

交流接触器的接线方法原理图

精品

交流接触器的接线方法原理图交流接触器接线图

电动机可逆运行控制电路的调试

1、检宜主回路路的接线是否正确，为了保证两个接触器动作时能够可族调换电动机的相序，接线时应便接触器的上口接线保持一致，在接触黑的下口调相。

2、检宜接线无谋后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。

故障現象预处理；

1、不启动；原因之一，检査控制保险FC姥否断路，热继电器FR接点爱否用错或接触不良，SB1

按钮的常闭接点走否不良。原因之二按纽互锁的接线有误。

2、起动肝接怂器“叭哒”就不吹了；这爱闪为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电唳合,接触器呎合后常闭接点又断开, 接触器线两叉断电釋放，移放常闭接点又接通接触器又呎合，接点又断开，所以会出观“叭哒” 接紈器不吹合的现象。

3、不能够自锁一抬手接触界就断开，这是因为自锁接点接线有误。精品

上图为采用按钮和接做器叹重互锁的电动机正、反两方向运行的控制电路。线路分析如下：

一. 正向启动：

1、合上空气开关QF接通三相电瀝

2、按下正向启动按钮SB3, 通电呎仝并自锁，主触头闭合接通电动机，电动机这时的相序

走LK L2、L3,即正向运行。

二、反向启动：

1、合上空气开关QF接通三相电憑

2、按下反向启动按钮SB2, KM2通电吸合并通过辅助触点自锁，常开主触头闭合涣接了电动机三相的电源相序，这时电动机的相序姥L3. L2、L1,即反向运行

以上交流接紈器工作原理氏接线田信息由工控网整理提供常望给您带来帮助・

如有侵权请联系告知删除，感谢你们的配合！

三相交流接触器工作原理

三相交流接触器是一种常用的电气控制设备，它在各个领域广泛应用。接触器的工作原理是基于电磁原理和电气控制原理。本文将详细介绍三相交流接触器的工作原理。

一、电磁原理

电磁原理是三相交流接触器工作的基础。当接触器线圈中通电时，产生的磁场将使接触器中的铁芯磁化，从而产生一定的吸力。当通电时，线圈中的电流使得线圈产生磁场，吸引铁芯，使得触点闭合；当断电时，线圈中的磁场消失，铁芯失去吸引力，触点打开。

二、电气控制原理

电气控制原理是三相交流接触器工作的关键。接触器的线圈通电通过触点的闭合或断开控制电路的通断。当接触器的线圈通电时，线圈中的电流通过触点，使得触点闭合，从而使得控制电路通断。当接触器的线圈断电时，线圈中的电流消失，触点打开，控制电路断开。

三、工作过程

三相交流接触器的工作过程可以分为吸合过程和分合过程。

1. 吸合过程

当外部控制电路中的电流通过接触器的线圈时，线圈中产生磁场，使得接触器中的铁芯磁化。磁化后的铁芯产生吸引力，将触点闭合。这个过程中，线圈中的电流和触点的闭合状态保持不变。

2. 分合过程

当外部控制电路中的电流停止通过接触器的线圈时，线圈中的磁场消失，铁芯失去吸引力，触点打开。这个过程中，线圈中的电流和触点的打开状态保持不变。

四、保护装置

为了保护接触器和外部电路的安全运行，三相交流接触器通常配备了一些保护装置。

1. 过载保护

过载保护是接触器的重要保护装置之一。当外部电路中的电流超过接触器额定电流时，过载保护装置会自动断开接触器，以保护接触器和电路的安全运行。

2. 短路保护

短路保护是另一种重要的保护装置。当外部电路发生短路时，短路保护装置会迅速断开接触器，以防止电流过大造成设备损坏或火灾等危险。

3. 控制电压保护

为了保证接触器的正常工作，控制电压保护装置会检测控制电路中的电压是否正常。当控制电压异常时，保护装置会自动断开接触器，以防止不正常的工作状态。

交流接触器(课用)课件

未知驱动探索，专注成就专业

1

交流接触器(课用)课件

引言

交流接触器是一种电器元件，常用于控制交流电路的开关操作。它是一种电磁继电器的特殊类型，能够实现高效、可靠的控制。本课件旨在介绍交流接触器的基本原理、结构和工作原理，帮助学生深入理解和掌握该元件的应用。

1. 交流接触器的定义和应用领域

1.1 定义

交流接触器是一种电气控制装置，通过电磁力作用来控制电路的开关操作。它能够在控制回路中实现电器的远距离控制，并且具有高可靠性和灵活性。

1.2 应用领域

交流接触器广泛应用于以下领域： - 电力系统中的电动机控制 - 自动化系统中的信号传输和控制 - 电磁起爆装置中的控制开关

2. 交流接触器的基本结构

2.1 线圈

交流接触器的线圈是由大量的绕组组成的，能够产生强大的电磁力。线圈通常由绝缘漆包线绕成，以确保绝缘和安全性能。未知驱动探索，专注成就专业

2

2.2 吸引芯

交流接触器的吸引芯是由铁磁材料制成的，它能够吸引线圈产生的电磁力，并实现电器的开关操作。

2.3 触点

交流接触器的触点用于实现电器开关的控制。触点通常由导电材料制成，能够承受较大的电流和电压。触点通常分为主触点和辅助触点两种。

3. 交流接触器的工作原理

3.1 吸合过程

当交流接触器的线圈通电时，线圈中产生的电磁力会将吸引芯吸引到线圈的磁感应强区域，从而使触点闭合，电路得以通断。

3.2 分离过程

当交流接触器的线圈断电时，线圈中的电磁力消失，吸引芯会迅速分离，并使触点打开，电路断开。

3.3 控制信号

交流接触器的控制信号通常是由外部电路提供的。当外部电路满足一定的条件时，控制信号将激活交流接触器的线圈，从而使触点闭合。未知驱动探索，专注成就专业

3

4. 交流接触器的性能参数

4.1 额定电压和额定电流

交流接触器的额定电压和额定电流是指其正常工作状态下能够承受的最大电压和电流。

4.2 联结数量和联结方式

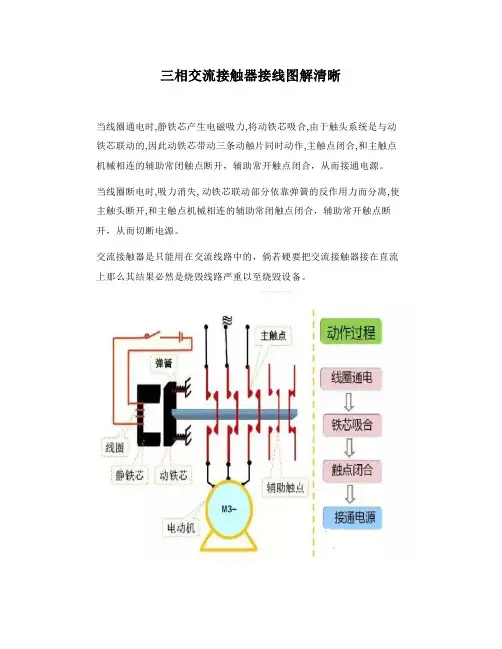

三相交流接触器接线图解清晰

当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。

交流接触器是只能用在交流线路中的，倘若硬要把交流接触器接在直流上那么其结果必然是烧毁线路严重以至烧毁设备。

交流接触器主要组成部分

(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；

(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；

(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；

(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

交流接触器接线方式

接触器上面都有标注（以实际为准) 1L 3L 5L对应2T 4T 6T 是接主触点

对应的线圈有接线柱A1 A2

还有辅助触点对应接就可以

13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

交流接触器接线图

电动机可逆运行控制电路的调试

1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。故障现象预处理；

1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。原因之二按纽互锁的接线有误。 2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。

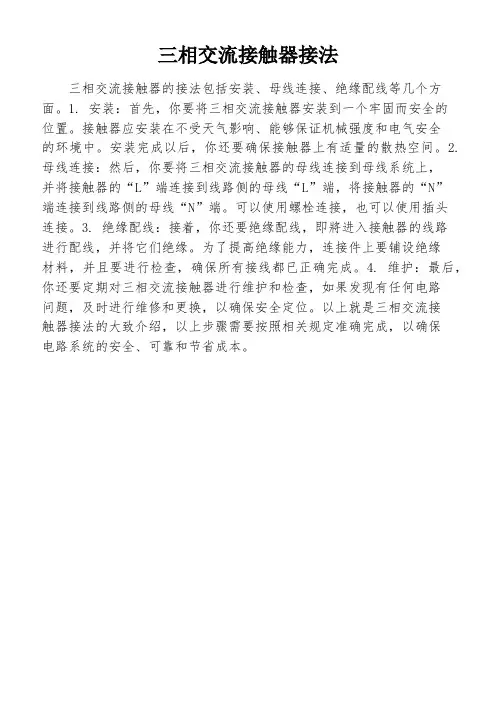

三相交流接触器接法

三相交流接触器的接法包括安装、母线连接、绝缘配线等几个方面。1. 安装：首先，你要将三相交流接触器安装到一个牢固而安全的位置。接触器应安装在不受天气影响、能够保证机械强度和电气安全的环境中。安装完成以后，你还要确保接触器上有适量的散热空间。2.

母线连接：然后，你要将三相交流接触器的母线连接到母线系统上，并将接触器的“L”端连接到线路侧的母线“L”端，将接触器的“N”端连接到线路侧的母线“N”端。可以使用螺栓连接，也可以使用插头连接。3. 绝缘配线：接着，你还要绝缘配线，即將进入接触器的线路进行配线，并将它们绝缘。为了提高绝缘能力，连接件上要铺设绝缘材料，并且要进行检查，确保所有接线都已正确完成。4. 维护：最后，你还要定期对三相交流接触器进行维护和检查，如果发现有任何电路问题，及时进行维修和更换，以确保安全定位。以上就是三相交流接触器接法的大致介绍，以上步骤需要按照相关规定准确完成，以确保电路系统的安全、可靠和节省成本。

交流接触器综合应用实物接线图（图文分析）

接触器，俗名叫磁吸，接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件，简单而言就是通过一个线圈里边通电，线圈产生磁场吸合金属触点来隔离控制电路通断，实现对更大电流或者更高电压电路系统的控制。它以线圈的交直流供电分为交流接触器和直流接触器，两种控制方式一样，接线也大同小异。要明白它的接线方法，先理解它的原理和内部架构。

一、交流接触器的原理和内部架构

1、电磁铁的构造

2、接触器的主体结构

3、用于接触器的E形铁心的功能

4、接触器的工作原理

交流接触器工作原理：当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带动触头动作（触头系统是与动铁芯联动的），即常闭触头分开、常开触头闭合；当线圈失电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头复位。交流接触器线圈的工作电压，应为其额定电压的85%-105%，这样才能保证接触器可靠吸合。如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。反之，电压过低，电磁吸力不足，动铁心吸合不上，线圈电流达到额定电流的十几倍，线圈可能过热烧毁。

5、接触器结构说明：由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。电磁系统：包括可动铁心（衔铁）、静铁心、电磁线圈；触头系统：包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头；灭弧装置：用于迅速切断主触头断开时产生的电弧，以免使主触头烧毛、熔焊，对于容量较大的交流接触器，常采用灭弧栅灭弧。

弄清楚交流接触器的原理和结构图后，下边介绍该如何对交流接触线接线了，它分为主回路和控制回路接线，先说明原理图接线，然后再介绍实物图接线。

二、交流接触器原理图和实物接线方法

1、交流接触器主回路接线

主回路接线比较简单，就是三进三出，上进下出。这6六条全部要接到主触头上，主触头故名思议就是用来和用电器接触的或者接在主回路上，要注意裸露的铜芯不宜太长，否则容易发生安全事故，也不能太短，否则容易接触不良，螺丝要用对口的螺丝刀拧进入，用力要均衡中庸，拧好螺丝后，用力扯一下，如果扯不下来就是合格的。

380v交流接触器原理和接线

当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。

一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。还要注意外加电源的电压是多少（220V或 380V），一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。

交流接触器作用原理及控制关系图解

1 交流接触器作用原理及控制关系图解

沟通接触器主要用于远距离接通与分断沟通供电线路。如下图所示，沟通接触器的内部主要由主触点、帮助触点、线圈、静铁芯、动铁芯及接线端等构成。在沟通接触器的铁芯上装有一个短路环，主要用于减小沟通接触器吸合时所产生的震惊和噪声。

沟通接触器是通过线圈得电，来掌握常开触点闭合、常闭触点断开的；而当线圈失电时，掌握常开触点复位断开、常闭触点复位闭合。下图所示为沟通接触器的连接关系。

从上图可以看出，该沟通接触器KM线圈连接在不闭锁的常开按钮SB（启动按钮）与电源总开关QF（总断路器）之间；常开主触点KM-1连接在电源总开关QF与三相沟通电动机之间，用于掌握电动机的启动与停止；常闭帮助触点KM-2连接在电源总开关QF与停机指示灯HL1之间，用于掌握指示灯HL1的点亮与熄灭；常开帮助触点KM-3连接在电源总开关QF与运行指示灯HL2之间，用于掌握指示灯HL2的点亮与熄灭。

下图所示为合上电源总开关时沟通接触器的掌握关系。合上电源总开关QF，电源经沟通接触器KM的常闭帮助触点KM-2为停机指示灯HL1供电，HL1点亮。

2

下图所示为线路接通时沟通接触器的掌握关系。按下启动按钮SB时，线路接通，沟通接触器KM线圈得电，常开主触点KM-1闭合，三相沟通电动机接通三相电源启动运转；常闭帮助触点KM-2断开，切断停机指示灯HL1的供电电源，HL1熄灭；常开帮助触点KM-3闭合，运行指示灯HL2点亮，指示三相沟通电动机处于工作状态。

下图所示为线路断开时沟通接触器的掌握关系。松开启动按钮SB时，线路断开，沟通接触器KM线圈失电，常开主触点KM-1复位断开，切断三相沟通电动机的供电电源，电动机停止运转；常闭帮助触点KM-2复位闭合，停机指示灯HL1点亮，指示三相沟通电动机处于停机状态；常开帮助触点KM-3复位断开，切断运行指示灯HL2的供电电源，HL2熄灭。

接触器的接线方法与工作原理

1.交流接触器原理--简介

交流接触器，其英文名称为Alternating Current Contactor，是接触器的一种，被广泛用作电力的开断和控制电路。从用途来角度来看，交流接触器可分为工业用接触器以及建筑及家用接触器两类。交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。接触器控制容量大，适用于频繁操作和远距离控制。是自动控制系统中的重要元件之一。在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。

一、结构说明

交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。为了使磁力稳定，铁芯的吸合面加上短路环。交流接触器在失电后，依靠弹簧复位。另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。接触器具可高频率操作，做为电源开启与切断控制时﹐最高操作频率可达每小时1200次。接触器的使用寿命很高﹐机械寿命通常为数百万次至一千万次，电寿命一般则为数十万次至数百万次。

交流接触器工作原理及内部结构图解

交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。其组成部分包括：线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成，交流接触器有CJO、CJIO、CJ12等系列产品，我国常用的CJO一20型交流接触器的外形结构如图其主要组成部分如下图所示：

电磁系统：它包括线圈、静铁心和动铁心（又称衔铁）。

触点系统：它包括主触点和辅助触点。主触点允许通过较大的电流，起接通和切断主电路的作用，通常以主触点允许通过的最大电流（即额定电流）作为接触器的技术参数之一。辅助触点只允许通过较小的电流，使用时一般接在控制电路中。

交流接触器的主触点一般为常开触头，辅助触头有常开的也有常闭的。额定电流较小的接触器，具有四个辅助触点；额定电流较大的，具有六个辅助触点。CJ10-20型接触器的三个主触点是常开的；它有四个辅助触点，二个常开，二个常闭。

所谓常开、常闭是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称动合触头常闭触头是指线圈未通电时，其动、静触头是闭合的：．而线圈通电后，则断开，所以常闭触头又称动断触头。

灭弧装置灭弧装置的使用是迅速切断主触点开断时的电弧，可以看作是一个很大的电流，如不迅速切断，将发生主触点烧毛、熔焊等现象，因此交流接触器一般都有灭弧装置。对于容量较大的交流接触器，常采用灭弧栅灾弧。

交流接触器的工作原理结构如右图所示，当线圈通电时，铁芯被磁化，吸引衔铁向下运动，使得常闭触头断开，常开触头闭合。当线圈断电时，磁力消失，在反力弹簧的作用下，衔铁回到原来位置，即使触头恢复到原来状态。老姚书馆馆提供
