测量电阻和电功率专题
测量电阻和电功率的专题训练题
【复习目标】
1、进一步掌握电功率的概念，加深对额定功率、实际功率的理解。
2、会用伏安法测定小灯泡的额定功率和小灯泡不在额定功率电压下的实际功
率。
3、提高学生综合使用电流表、电压表和滑动变阻器的技能。
【预习重点、难点】
1、 重点：会用伏安法测小灯泡的功率。
2、 难点：自己设计电路测量小灯泡的功率和各种故障的排除。
会用单表测电阻
【测量小灯泡的电功率】
典型例题
例1.胡明和马虎同学做“测定小灯泡功率”的实验，提供的器材如下图所示：6V蓄电池、
电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（50Ω、1.5A）、额定
电压为2.5V的小电灯（正常发光时的电阻约为7Ω）、开关各一个，导线若干。
（1）老师在实验前提出以下问题，请帮他们解决以下几个问题：
①实验原理_________。
②在实验中电流表应该选择 的量程，电压表应该选择 的量程。
③在上面方框中画出实验电路图，要求滑片向右移动时滑动变阻器连入电路的阻值变小。
④根据电路图连接电路；要求滑片向右移动时滑动变阻器连入电路的阻值变小。
⑤为了比较小灯泡在不同发光情况下的电功率，同时为了方便调节和读数，请你设计出实
验过程中，小灯泡两端应该调节出的几个电压值，并填入上面右表中。
⑥连接电路时，开关应 ；把滑动变阻器滑片应的位置调到 （填写“C”或
“D”）端。
（2） ①而他们在具体实验操作过程中出现如下情况：胡明连电路时，电流表、电压表、
滑动变阻器接法均正确，连接完电路最后一根导线时，灯泡发出很强的光，电流表超
量程;根据题中信息填写下表。
存在的问题 导致的结果 解决的方法
胡明
1
2
②马虎接成如下图所示，请根据下图中信息填写下表：
③电路连接正确后，闭合开关，移动变阻器滑片P到某一点时，电流表示数（如上图甲
所示）为＿＿＿＿＿＿A，电压表示数（如上图乙所示）为＿＿＿＿＿＿V。，灯泡发光2min
消耗电能为_________J。
④若他想测量小灯泡的额定功率，应手移动变阻器滑片时，眼睛应观察（ ）
A. 灯泡的发光情况 B.变阻器的滑片的位置 C.电压表示数 D.电流表的示数
⑤若接下来要测量该灯泡比正常发光略亮时的电功率，请详细叙述操作步骤。
⑥该实验还可______________________。
【测量小灯泡的电阻】
例2．在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为4.5V
的电源、“3．8V、1．5W”的小灯泡、标有“20，1．5A”的滑动变阻器，导线若干。
(1)下图是甲组同学所连接的实物图。
①如果将滑动变阻器阻值调到最大，试触开关时会出现什么现象__________________
A.小灯泡不亮 B．电流表不超量程 C．电压表超量程
D．电压表无示数 E．电流表超量程 F．一切都正常
②请你仔细检查电路，若有错，请在错误处画“×”，并在图中改正.
存在的问题 导致的结果 解决的方法
马
虎
1
2
b
c
g
f
d
a
③在空白处画出正确的电路图。
④重新连接后，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。于是小刚提出以下猜想：
A．可能是灯丝断了 B．可能是小灯泡短路 C．可能是变阻器开路
究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。
下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并
把其序号填写在对应的空格里。
（2）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作
是（ ）
A．更换小灯泡 B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（3）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原
因是____________________________。
实验次数 1 2 3
电压U／V 3.8 3.0 2.0
电流I／A 0.40 0.34 0.33
电阻R／ 9.5 8.8 6.0
(4)若电压表0～15v的量程损坏，为完成实验，请你使用原有器材重新设计一个电路，并
将设计的电路图画在上面的虚线框内。
小结：比较伏安法测小灯泡的电阻和测小灯泡的电功率的异同
相同点：
电流表 电压表 判断结果
示数不为零 示数为零
示数为零 示数不为零
示数为零 示数为零
不同点：
链接中考
小豪在“测定小灯泡电功率”的实验申，小灯泡的额定电压为2.5V，电阻约为10Ω。
（1）如下图所示是他连接的实验电路，其中有一根导线连接错误。请你在错误的导线上画
“×”，并用笔画线代替导线画出正确的导线。
（2）电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎
不动，产生这十现象的原因是 (1分)。
（3）排除故障后，继续实验，并根据实验数据画出如图13所示的U-I图像，计算出
小灯泡的额定功率是 W (1分)，请你将小灯泡正常工作时的电流在如
图14的电流表中标出。
(4)根据图像可判断小灯泡的电阻随电压升高逐渐 ，原因是
。(每空1分)
【中考物理】鲁教版2023届第一轮复习分类专题—测量小灯泡的电功率(基础篇)含解析
【中考物理】鲁教版2023届第一轮复习分类专题—测量小灯泡电功率（基础篇）1.在“测定小灯泡额定功率”的实验中，已知电源电压为6V，小灯泡额定电压为3.8V，灯丝电阻约为8Ω，则电流表（0.6A、3A）应选用的量程为________．电压表（3V、15V）应选用的量程为______．某同学在连接好电路并检查无误后，闭合开关前，要把滑动变阻器的滑片调到______值（变阻器与灯串联）；要测定小灯泡的额定功率，必须使小灯泡两端电压为________V，并测出通过小灯泡的电流值．2.小京用图甲所示的电路测量额定电压为2.5V小灯泡的额定功率。
（1）如图甲所示，闭合开关S前，应将滑动变阻器的滑片P移动至___________端；（2）闭合开关S后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，电流表的示数如图乙所示，此时通过小灯泡的电流为___________A．该小灯泡的额定功率为___________W。
3.某同学做“测小灯泡电功率”的实验，他将电源（电源电压为2伏的整数倍）、待测小灯（额定电压为6伏，如果实际电压超过7.5伏时小灯会损毁）、电流表、开关串联。
并将电压表并联入电路。
实验时，他将电压表的时候U V，电流表的时候I A，以及两者的乘积U V I A记录下来，表格中为部分数据。
序号U V（伏）I A（安）U V I A（瓦）1 2.0 1.22 4.03 6.0 1.8①电压表并联在_________________两端（选填“小灯泡”或“滑动变阻器”）；②求出电源电压U___________________（需写出主要计算过程）；③求出小灯的额定电功率P额_______________（需写出主要计算过程）。
4.利用如图所示的器材测量小灯泡的电功率，已知待测小灯泡的额定电压为2.5V。
请完成以下实验内容：（1）用笔画线代替导线完成电路的连接；___________（2）闭合开关之前，滑动变阻器的滑片应该置于最___________端（选填“左”或“右”）；（3）移动滑片使小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的额定功率为___________W。

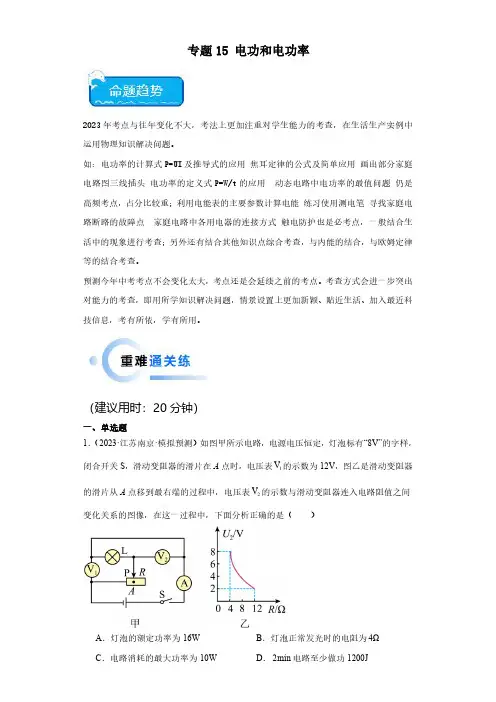

2024年中考物理【热点.重点.难点】 -专题15 电功和电功率(原卷版)
专题15电功和电功率2023年考点与往年变化不大，考法上更加注重对学生能力的考查，在生活生产实例中运用物理知识解决问题。
如：电功率的计算式P=UI及推导式的应用焦耳定律的公式及简单应用画出部分家庭电路图三线插头电功率的定义式P=W/t的应用动态电路中电功率的最值问题仍是高频考点，占分比较重；利用电能表的主要参数计算电能练习使用测电笔寻找家庭电路断路的故障点家庭电路中各用电器的连接方式触电防护也是必考点，一般结合生活中的现象进行考查；另外还有结合其他知识点综合考查，与内能的结合，与欧姆定律等的结合考查。
预测今年中考考点不会变化太大，考点还是会延续之前的考点。
考查方式会进一步突出对能力的考查，即用所学知识解决问题，情景设置上更加新颖、贴近生活、加入最近科技信息，考有所依，学有所用。
（建议用时：20分钟）一、单选题1．（2023·江苏南京·模拟预测）如图甲所示电路，电源电压恒定，灯泡标有“8V”的字样，闭合开关S，滑动变阻器的滑片在A点时，电压表1V的示数为12V，图乙是滑动变阻器的滑片从A点移到最右端的过程中，电压表2V的示数与滑动变阻器连入电路阻值之间变化关系的图像，在这一过程中，下面分析正确的是（）A．灯泡的额定功率为16W B．灯泡正常发光时的电阻为4ΩC．电路消耗的最大功率为10W D．2min电路至少做功1200J2．（2023·江苏盐城·三模）家庭照明使用的灯泡已经经过三个阶段的发展，图甲是白炽灯，图乙是节能灯，图丙是LED灯。
光通量是指光源在单位时间内所发出的光量，它是衡量灯的光亮度的重要指标，单位用LM。
光效即发光效率，是指一个光源所发出的光通量和所消耗的电功率之比，可用LM/W表示（一般家庭使用的白炽灯15LM/W、节），30W节能灯与某白炽灯发光亮度相同，该白炽灯能灯50LM/W、LED90110LM/W的电功率是（）A．15W B．50W C．80W D．100W 3．（2023·江苏常州·二模）关于电能表、家庭电路和安全用电，下列说法正确的是（）A．图示电能表只能在220V的电路中使用，负载用电器的最大功率不超过2200W B．图示电能表表盘转动300转，表明电路消耗电能0.5kW•hC．家庭电路中插座与各用电器之间是并联，只有大功率用电器才使用三脚插头D．用电器不慎起火后，应立即用水灭火，使用测电笔时手不能接触笔上任何金属体4．（2023·江苏无锡·二模）在“估测用电器的实际功率”的综合实践活动中，小明先断开家中所有用电器，只让图甲所示空调工作3min，测得电能表指示灯闪烁120次。

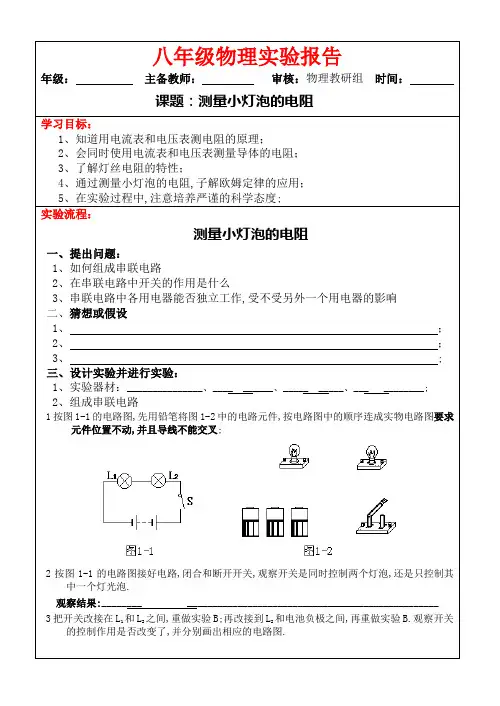

实验报告：测量小灯泡的电阻和小灯泡的电功率
八年级物理实验报告年级：主备教师：审核：物理教研组时间：课题：测量小灯泡的电阻学习目标：1、知道用电流表和电压表测电阻的原理；2、会同时使用电流表和电压表测量导体的电阻；3、了解灯丝电阻的特性；4、通过测量小灯泡的电阻,子解欧姆定律的应用；5、在实验过程中,注意培养严谨的科学态度;实验流程：测量小灯泡的电阻一、提出问题：1、如何组成串联电路2、在串联电路中开关的作用是什么3、串联电路中各用电器能否独立工作,受不受另外一个用电器的影响二、猜想或假设1、；2、；3、 ;三、设计实验并进行实验：1、实验器材：_______________、____ ______、_____ _____、___ ________;2、组成串联电路1按图1-1的电路图,先用铅笔将图1-2中的电路元件,按电路图中的顺序连成实物电路图要求元件位置不动,并且导线不能交叉;2按图1-1的电路图接好电路,闭合和断开开关,观察开关是同时控制两个灯泡,还是只控制其中一个灯光泡.观察结果:________ __________________________________________________3把开关改接在L1和L2之间,重做实验B;再改接到L2和电池负极之间,再重做实验B.观察开关的控制作用是否改变了,并分别画出相应的电路图.八年级物理实验报告年级：八1-4班主备教师：审核：物理教研组时间：课题：组成串联电路学习目标：1、会用电流表和电压表测量小灯泡的电功率；2、理解额定功率与实际功率；3、通过探究,体验小灯泡的电功率随它两端电压的改变而改变,并发现其变化的规律;组成串联电路实验流程：一、提出问题：1、如何组成串联电路2、在串联电路中开关的作用是什么3、串联电路中各用电器能否独立工作,受不受另外一个用电器的影响二、猜想或假设1、；2、；3、 ;三、设计实验并进行实验：1、实验器材：_______________、____ ______、_____ _____、___ ________;2、组成串联电路1按图1-1的电路图,先用铅笔将图1-2中的电路元件,按电路图中的顺序连成实物电路图要求元件位置不动,并且导线不能交叉;2按图1-1的电路图接好电路,闭合和断开开关,观察开关是同时控制两个灯泡,还是只控制其中一个灯光泡.观察结果:________ __________________________________________________3把开关改接在L1和L2之间,重做实验B;再改接到L2和电池负极之间,再重做实验B.观察开关的控制作用是否改变了,并分别画出相应的电路图.电路图电路图。

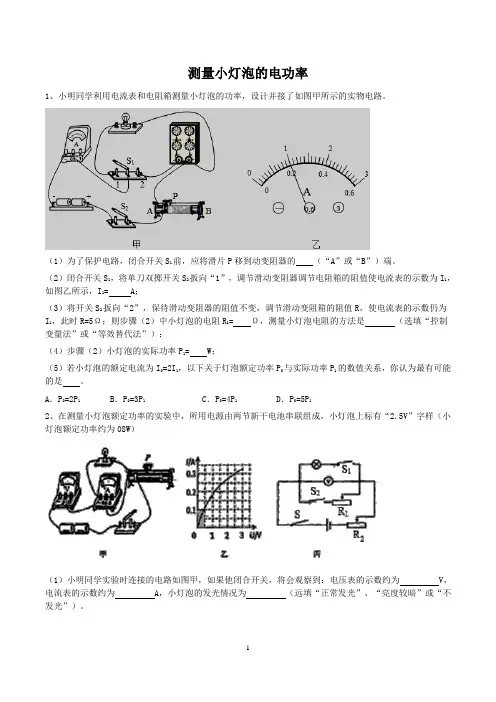

2020中考人教版物理一轮复习实验专题：测量小灯泡的电功率-全国(含答案)
