压力管道类别、级别划分
— 1 — 1 管道级别的划分 ............................................................................................................................... 1 压力管道类别级别的划分 ............................................................................................................... 5 管道分类（级） ............................................................................................................................... 6 压力管道设计类别、级别划分..................................................................................................... 10 压力管道定义及分级 ..................................................................................................................... 14
管道级别的划分 1、概述 在目前国内的规范中，工业管道级别划分可分为两个体系。一是压力管道划分体系，主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSG D0001-2009、《压力容器压力管道设计许可规则》 TSG R1001-2008等。另一个是工业管道的设计、施工及验收规范，主要涉及的规范有《工业金属管道设计规范》GB 50316-2000、《石油化工金属管道工程施工质量验收规范》GB 50517-2010、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011、《工业金属管道工程施工质量验收规范》GB 50184-2011。两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。 工艺专业在进行PID和管道一览表的设计中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检查一项。目前公司EPC项目比重较大，工艺作为主导专业应该适当拓展知识面，以便更好的配合项目组和现场的相关工作。下面我将各规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。 2、相关规范的介绍 2.1《压力管道安全技术监察规程-工业管道》TSG D0001-2009 本规定中对工业管道的适用条件做出了如下规定： 1、最高工作压力大于等于或者等于0.1MPa（表压）的； 2、公称直径大于25mm的 3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。 流体的类别涉及火灾危险性、毒性和腐蚀性。其分类如下： 介质的毒性应当符合GB5044-85《职业性接触毒物危害程度分级》的规定，压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。 介质的火灾危险性应当符合GB50160-2008《石油化工企业设计防火规范》及GB50016-2006《建筑设计防火规范》中的规定。压力管道中介质的火灾危险性气体分为甲类和乙类。液体分为液化烃、 — 2 — 2
甲类、乙类和丙类。 介质的腐蚀性系指：与皮肤接触，在4h内出现可见坏死现象，或55℃时，对20钢的腐蚀率大于6.25mm/y（年）的流体。 根据介质的状态、火灾危险性、毒性、腐蚀性、设计温度、设计压力等因素可将压力管道的级别划分为GC1、GC2、GC3。 2.2《压力容器压力管道设计许可规则》 TSG R1001-2008 本规定中对工业管道中流体类别和管道等级的划分与《压力管道安全技术监察规程-工业管道》基本一致。 但是关于GC3的规定有所不同，需要特别注意。 《压力管道安全技术监察规程-工业管道》中的规定为：“输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa，并且设计温度高于-20℃但是不高于185℃的管道。” 《压力容器压力管道设计许可规则》中规定为：“输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa，并且设计温度高于-20℃但是小于185℃的管道。” 由此可见，两个规范对设计温度在185℃时的分类并不一致，所以在进行工艺、管道设计的时候，设计温度最好避开185℃这个值，以便准备划分GC3压力等级。 2.3《工业金属管道设计规范》GB 50316-2000 本规定中将流体类别分为A1类流体、A2类流体、B类流体、D类流体、C类流体。管道的材料、管道组件的选取、管道系统的设计等都是按不同类别的流体做了相关的规定。 2.4《石油化工金属管道工程施工质量验收规范》GB 50517-2010 本规定中将管道级别分为SHA1、SHA2、 SHA3 、SHA4、SHB1、SHB2、 SHB3 、SHB4、SHC1、SHC2、 SHC3 、SHC4、SHC5。管道的检测、安装、试验等都是按不同的管道等级做了相关的规定。 管道级别中字母编码的意义详见附表2-1。 2.5《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011 本规范是规定石油化工工程中有毒、可燃介质钢制管道工程的施工、检查和检验要求。所以在管道等级的划分中分为SHA1、SHA2、 SHA3 、SHA4、SHB1、SHB2、 SHB3 、SHB4。管道系统的相关要求基本与GB 50517相一致。 2.6《工业金属管道工程施工质量验收规范》GB 50184-2011 本规范中根据管道内流体介质的火灾危险性、毒性和腐蚀性、设计温度、设计压力等参数，将管道焊缝的检查等级划分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个级别。这五个级别的射线探伤无损检测比例分别为100%、≥20%、≥10%、≥5%和不需要进行无损检测。 3、总结 通过对以上规范的总结及其应用，我归纳出管道划类及射线探伤一览表供设计人员参考使用，详见附表3-1。
参 考 文 献 — 3 — 3
《压力管道安全技术监察规程-工业管道》TSG D0001-2009 《压力容器压力管道设计许可规则》 TSG R1001-2008 《工业金属管道设计规范》GB 50316-2000 《石油化工金属管道工程施工质量验收规范》GB 50517-2010 《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011 《工业金属管道工程施工质量验收规范》GB 50184-2011
附表2-1 — 4 — 4 附表3-1 序号 流体类别 GB50316-2000 管道级别 GB50517-2010 SH3501-2011 输送介质 设计条设计压力，MPaG
1 A1 SHA1 （1-1）极度危害介质（苯除外） A2 （1-2）高度危害介质：光气、丙烯腈
A1（苯）、A2 （2）苯、高度危害介质（光气、丙烯腈除外）、中度危害介质、轻度危害介质 P≥10 4≤P＜10 -
2 A1（苯）、A2 SHA2 （3）苯、高度危害介质（光气、丙烯腈除外） 4≤P＜10 P＜4
3 A2 SHA3 （4）中度危害介质、轻度危害介质 4≤P＜10 （5）中度危害介质 P＜4 （6）轻度危害介质 P＜4 4 A2 SHA4 （7）轻度危害介质 P＜4
5 B SHB1 （8）甲类、乙类可燃气体介质和甲类、乙类、丙类可燃液体介质
P≥10 4≤P＜10
-
6 B SHB2 （9）甲类、乙类可燃气体介质和甲A类、甲B类可燃液体介质 4≤P＜10
（10）甲A类可燃液体介质 P＜4
7 B SHB3 （11）甲类、乙类可燃气体介质、甲B类可燃液体介质、乙类可燃液体介质 P＜4
（12）乙类、丙类可燃液体介质 4≤P＜10 （13）丙类可燃液体介质 P＜4 8 B SHB4 （14）丙类可燃液体介质 P＜4
9 C SHC1 （15）无毒、非可燃 P≥10 - 10 C SHC2 （16）无毒、非可燃 4≤P＜10
11 C SHC3 （17）无毒、非可燃 4≤P＜10 1＜P＜4
12 C SHC4 （18）无毒、非可燃 1＜P＜4 P≤1 P≤1 — 5 — 5
13 D SHC5 （19）无毒、非可燃 P≤1 注1：输送氧气管道在分管道级别时按乙类可燃气体考虑，压力管道类别不按此规定。
压力管道类别级别的划分 1、GA类（长输管道）：指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。 ⑴ GA1级： ⑴输送有毒、可燃、易爆气体介质，设计压力P＞1.6MPa的管道； ⑴输送有毒、可燃、易爆液体介质，输送距离≥200Km且管道直径DN≥300mm的管道； ⑴输送浆体介质，输送距离≥50Km且管道直径DN≥150mm的管道。 ⑴ GA2级： ⑴输送有毒、可燃、易爆气体介质，设计压力P≤1.6MPa的管道； ⑴GA1⑴范围以外的管道； ⑴GA1⑴范围以外的管道。 2、GB类（公用管道）：指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。 ⑴ GB1级：燃气管道 ⑴ GB2级：热力管道 3、GC类（工业管道）：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。 ⑴ GC1级： ⑴输送毒性程度为极度危害介质的管道（GB5044《职业性接触毒物危害程度分级》）； ⑴输送火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道； ⑴输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度≥400⑴的管道； ⑴输送流体介质且设计压力P≥10.0MPa的管道。 ⑴ GC2级： ⑴输送火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4.0MPa的管道； ⑴输送可燃流体介质、有毒流体介质，设计压力P＜4.0MPa且设计温度≥400⑴的管道； ⑴输送非可燃流体介质、无毒流体介质，设计压力P＜10.0MPa且设计温度≥400⑴的管道； ⑴输送流体介质，设计压力P＜10.0MPa且设计温度＜400⑴的管道。 （3）GC3级：符合下列条件之一的GC2级管道划分为GC3级： ⑴输送可燃流体介质、有毒流体介质，设计压力 < 1. 0 MPa ，且设计温度 <400 0 C的管道； ⑴输送非可燃流体介质、无毒流体介质，设计压力 <4.0 MPa且设计温度<400 0C的管道。 4、GD类（动力管道）：指火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1
gc3工业管道划分标准
gc3工业管道划分标准
gc3工业管道划分标准
本标准规定了gc3工业管道的分类、级别、制造材料和特殊要求。
1.压力管道类别
根据压力管道的定义，gc3工业管道属于压力管道类别。
压力管道是指承受一定压力的管状设备，用于输送气体、液体或粉状物质。
2.管道级别
gc3工业管道的级别划分为gc3和gc2两个级别。
其中，gc3级别适用于工业和城市燃气输配系统中输送气体介质，且设计压力小于等于1.6mpa、设计温度小于等于300℃的管道；gc2级别适用于工业金属管道中输送气体、液体或可燃性气体介质，且设计压力小于等于1.6mpa、设计温度小于等于800℃的管道。
3.制造材料
gc3工业管道的制造材料应符合相关标准的规定。
常用的制造材料包括碳素钢、不锈钢、合金钢等。
其中，不锈钢材料应符合gb/t 1220的规定，合金钢应符合gb/t 1221的规定。
4.特殊要求
gc3工业管道应按照相关标准进行制造、检验和验收。
在安装过程中，应按照相关规定进行压力试验、泄漏试验和真空试验等检验项目。
同时，为保证管道的安全性和可靠性，应进行无损检测和防腐处理等特殊要求。
5.其他要求
为保证gc3工业管道的安全性和可靠性，还应符合其他相关要求，如防雷、防静电等安全措施。
同时，在管道的使用过程中，应定期进行维护和检修，确保管道的正常运行。
压力管道类别级别划分
管道级别的划分 (1)压力管道类别级别的划分 (5)管道分类（级） (6)压力管道设计类别、级别划分 (10)压力管道定义及分级 (14)管道级别的划分1、概述在目前国内的规范中，工业管道级别划分可分为两个体系。
一是压力管道划分体系，主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSG D0001-2009、《压力容器压力管道设计许可规则》TSG R1001-2008等。
另一个是工业管道的设计、施工及验收规范，主要涉及的规范有《工业金属管道设计规范》GB 50316-2000、《石油化工金属管道工程施工质量验收规范》GB 50517-2010、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011、《工业金属管道工程施工质量验收规范》GB 50184-2011。
两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。
工艺专业在进行PID和管道一览表的设计中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检查一项。
目前公司EPC项目比重较大，工艺作为主导专业应该适当拓展知识面，以便更好的配合项目组和现场的相关工作。
下面我将各规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。
2、相关规范的介绍2.1《压力管道安全技术监察规程-工业管道》TSG D0001-2009本规定中对工业管道的适用条件做出了如下规定：1、最高工作压力大于等于或者等于0.1MPa（表压）的；2、公称直径大于25mm的3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。
流体的类别涉及火灾危险性、毒性和腐蚀性。
其分类如下：介质的毒性应当符合GB5044-85《职业性接触毒物危害程度分级》的规定，压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。
2016新编压力管道类别、级别划分

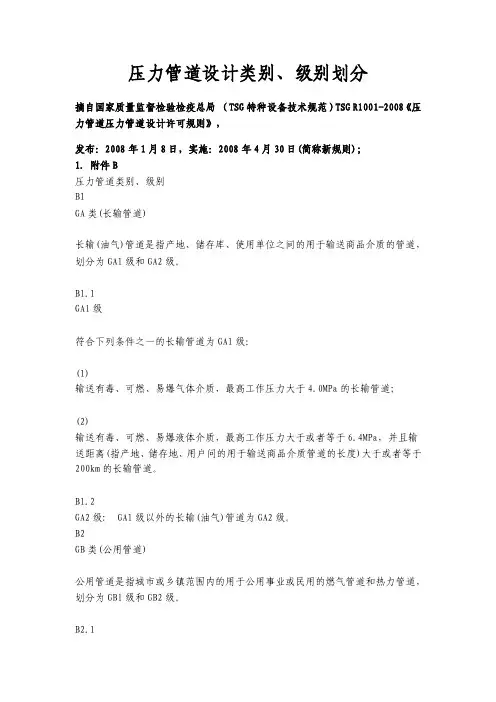

压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
压力管道的分类、分级
1.4压力管道的含义、分类、分级1.4.1压力管道1.4.1.1压力管道的含义质检总局关于修订《特种设备目录》的公告(2014年第114号)：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。
公称直径小于150mm，且其最高工作压力小于 1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。
其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。
注意：新《目录》的压力管道定义中“公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道”所指的无毒、不可燃、无腐蚀性气体，不包括液化气体、蒸汽和氧气。
1.4.1.2压力管道的用途主要是用于输送介质，对于长输管道还有储存功能，对于工业管道还有热交换功能。
管道是指用于输送、分配、混合、分离、排放、计量、控制或者制止流体流动的由管道的组成件、支承件、安全保护装置和附属设施组成的装配总成。
1.4.1.3压力管道应用领域管道输送是与铁路、公路、水运、航运并列的五大运输行业之一。
并广泛地应用于石油、石化、化工、电力等行业及城市燃气和供热工程。
1.4.1.4压力管道主要特点⑴种类多，数量大，标准多，设计、制造、安装、应用管理环节多；⑵长细比大，跨越空间大，边界条件复杂；⑶布置方式多样，现场安装条件差，工作量大；⑷材料应用种类多，选用复杂；⑸失效的模式多样，失效概率大；⑹实施检验检测的难度大。
1.4.1.5压力管道的敷设方式地上敷设（宜采用架空敷设）地下敷设（宜采用直埋敷设）管沟敷设埋地输气管道施工一般工序：测量放线，清除障碍，修施工便道，开挖管沟，管道防腐绝缘（一般在厂内预制），防腐钢管的运输，布管，管道组装焊接，无损检测，防腐层补口、补伤、检漏（电火花），管道下沟，回填，分段试压，全线联通，通球扫线，站间试压，干燥、置换，标志桩预制安装及竣工验收，地面防腐层检漏等。
压力管道的分类和分级
压力管道的分类和分级管道的用途广泛，品种繁多。
不同领域内使用的管道，其分类方法也不同。
一般可以按用途、主体材料、敷设状态和输送介质等管道使用特性进行分类。
具体情况可见图1。
在一般法规、标准、规范中，为了便于设计、施工验收和使用管理和检验，往往根据介质的特性和设计参数采用综合分类、分级的方法，同时，在各行业的设计规范，施工验收规范和维修、检验规程之间，对管道的分级或分类尚存在差异。
如：国家标准《工业金属管道设计规范》GB50316中的流体根据状态、性质和设计参数分为A1、A2、B、C、D五类。
A1类为剧毒介质；A2类为有毒介质B类为可燃介质；C类、D类为非可燃、无毒介质，其中设计压力小于等于1MPa，且设计温度为-29～186℃的为D类。
化工、石油化工和电力等行业的施工及验收规范对管道的分级或分类如下：化工行业标准《化工金属管道工程施工及验收规范》HG20225—95按流体特性和设计参数分为A、B、C、D四类。
基本与国家标准一致，但将有毒介质管道划入B类管道。
石油化工行业标准《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501—2002按流体特性和设计参数分为SHA、SHB、SHC、SHD四级，如表3。
表3SH3501-2001管道分级电力行业标准《电力建设施工及验收技术规范》（管道篇）DL5031—94按设计压力分为高压、中压和低压三级管道。
设计压力大于8MPa的为高压管道；设计压力大于1.6MPa，小于等于8MPa的为中压管道；设计压力小于等于1.6MPa 的为低压管道。
《压力管道安全管理与监察规定》将压力管道分工业管道、公用管道和长输管道三类。
这主要是从管道的用途和地域特性进行的分类，其具体定义是：（1）工业管道：企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
其地域特性是一个企业或事业单位内使用的管道；（2）公用管道：城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道，其地域特性是一个城市或乡镇范围内使用的管道；（3）长输管道：产地、储存库、使用单位间用于输送商品介质的管道，其地域特性是跨地区（跨省、跨地市）使用的管道。
(完整版)管道类别、级别划分
压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范)TSG R1001-2008《压力管道压力管道设计许可规则》发布：2008年1月8日，实施:2008年4月30日(简称新规则)；1。
附件B压力管道类别、级别B1GA类(长输管道）长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4。
0MPa的长输管道；（2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6。
4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级： GA1级以外的长输（油气）管道为GA2级.B2GB类（公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级.GBl级城镇燃气管道.B2.2GB2级城镇热力管道。
B3GC类（工业管道）工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
B3。
1GCl级符合下列条件之一的工业管道为GC1级:(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃),并且设计压力大于或者等于4.0MPa的管道；(3）输送流体介质并且设计压力大于或者等于10。
0MPa，或者设计压力大于或者等于4。
0MPa，并且设计温度大于或者等于400℃的管道。
B3。
2GC2级除本规定B3。
压力管道定义及分级
压力管道定义及分级一、压力管道定义及范围根据《特种设备安全监察条例》（中华人民共和国国务院令2003第373号文）：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
二、压力管道分类：（根据TSGR1001-2008《压力容器压力管道设计许可规则》整理）1.GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
1）符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压力P＞4.0MPa 的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力P≥6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度））≥200km的长输管道；2）GA1级以外的长输（油气）管道为GA2级。
2.GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
1）GB1级：城镇燃气管道；2）GB2级：城镇热力管道。
3）GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
1）符合下列条件之一的工业管道为GC1级：（1）输送GB 5044－85《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB 50160－1999《石油化工企业设计防火规范》及GB50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力P≥4.0MPa 的管道；（3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P≥4.0MPa，并且设计温度大于或者等于400℃的管道；2）除以下规定的GC3级管道和介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于以上GC1级规定的外的其他管道为GC2级。
压力管道GAGBGC类划分
低压管道公称压力不超过中压管道公称压力高压管道公称压力10-100MPa超高压管道公称压力超过100MPa压力管道级别的划分长输管道为GA 类,级别划分为：6.1.1 符合下列条件之一的长输管道为GA1 级：a 输送有毒、可燃、易爆气体介质,设计压力P> 的管道；b 输送有毒、可燃、易爆液体介质,输送距离注1≥200Km且管道公称直径DN≥300mm的管道；c 输送浆体介质,输送距离≥50Km且管道公称直径DN≥150mm的管道;符合下列条件之一的长输管道为GA2 级：a 输送有毒、可燃、易爆气体介质,设计压力P≤的管道；b GA1 b范围以外的长输管道；c GA1 c 范围以外的长输管道;公用管道为GB 类,级别划分为：GB1、燃气管道；GB2、热力管道;工业管道为GC 类；级别划分为：符合下列条件之一的工业管道为GC1 级：a 输送GB5044中,毒性程度为极度危害介质的管道；b 输送GB50160及GBJ16建筑设计防火规范中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥的管道；c 输送可燃流体介质、有毒流体介质,设计压力P≥且设计温度大于等于400℃的管道；d 输送流体介质且设计压力P≥的管道;符合下列条件之一的工业管道为GC2 级：a 输送GB50160石油化工企业设计防火规范及GBJ16建筑设计防火规范中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P< 的管道；b 输送可燃流体介质、有毒流体介质,设计压力P< 且设计温度≥400℃的管道；c 输送非可燃流体介质、无毒流体介质,设计压力P< 且设计温度≥400℃的管道；d 输送流体介质,设计压力P< 且设计温度<400℃的管道；注1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离;。
压力管道的定义及等级划分
压力管道的定义及等级划分1.压力管道定义？答：根据《特种设备安全监察条例》对压力管道的界定：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
在生产、生活中使用的可能引爆和中毒等危险性较大的特种设备及管道。
1）输送GB5044《职业性接触毒物性危害程度分级》中规定的程度为极度危害介质的管道；2）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；3）最高工作压力不小于0.1MPa（表压，下同）输送介质为气（汽）体及液化气体的管道；4）最高工作压力不小于0.1MPa（表压，下同）输送介质为可燃、易爆、有毒以及腐蚀性或高温工作温度不小于标准沸点的液体管道；5）上述四项规定管道的附属设施。
2.压力管道的分类：管道分类一般可以按主体材料、敷设装置、输送介质特性和用途等管道使用特性进行分类。
压力管道按其用途划分为工业管道、公用管道和长输管道。
工业管道系指企业、事业单位所属的用于输送工艺介质的管道、公用工程管道及其它辅助管道。
包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管道。
公用管道系指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
长输管道系指产地、储存库、使用单位间用于输送商品介质的管道。
3.压力管道的级别划分：3.1长输管道为GA类，级别划分为：3.1.1符合下列条件之一的长输管道为GAl级：(1)输送有毒、可燃、易爆气体介质，设计压力P＞1．6 MPa的管道；(2)输送有毒、可燃、易爆液体流体介质，输送距离（输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥ 200km 且管道公称直径DN≥300mm的管道；(3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道。
压力管道GA GB GC类划分
低压管道公称压力不超过2.5MPa中压管道公称压力4—6.4MPa高压管道公称压力10-100MPa超高压管道公称压力超过100MPa压力管道级别的划分6。
1 长输管道为GA 类，级别划分为：6。
1。
1 符合下列条件之一的长输管道为GA1 级：a）输送有毒、可燃、易爆气体介质，设计压力P〉1.6MPa 的管道;b）输送有毒、可燃、易爆液体介质，输送距离（注1）≥200Km且管道公称直径DN≥300mm的管道;c) 输送浆体介质,输送距离≥50Km且管道公称直径DN≥150mm的管道。
6.1.2 符合下列条件之一的长输管道为GA2 级：a) 输送有毒、可燃、易爆气体介质，设计压力P≤1。
6Mpa 的管道；b) GA1 b）范围以外的长输管道;c) GA1 c) 范围以外的长输管道。
6。
2 公用管道为GB 类，级别划分为：GB1、燃气管道；GB2、热力管道.6.3 工业管道为GC 类;级别划分为：6。
3。
1 符合下列条件之一的工业管道为GC1 级：a) 输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；b）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；c）输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度大于等于400℃的管道；d) 输送流体介质且设计压力P≥10。
0MPa 的管道。
6。
3。
2 符合下列条件之一的工业管道为GC2 级：a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4。
0MPa 的管道;b) 输送可燃流体介质、有毒流体介质，设计压力P<4。
0MPa 且设计温度≥400℃的管道；c）输送非可燃流体介质、无毒流体介质，设计压力P〈10。
