给水管道压力实验方案
2016 1 / 9
给水管道压力实验方案 XXXX工程 球墨铸铁给水管道 压力试验方案 目 录 一、编制依据………………………………………………………1 二、工程概况………………………………………………………1 三、试验分段情况…………………………………………………1 四、管道试压准备情况……………………………………………2 五、试压时的要求及安全措施……………………………………7 六、异常情况的排除………………………………………………8 七、水压试验的要求和标准………………………………………8 八、试压报告………………………………………………………8
一、编制依据 1.设计文件及规范 《XX工程》施工图设计文件(第一册: 道路工程、第二册： 2016 2 / 9
给水排水工程)； 《给水排水管道工程施工及验收规范》（GB50268-2008），给水管道压力实验方案。 2.施工现场实际情况： 1) 水源分布 XX路西南侧现状给水管道部分管道接口有市政消防栓，可以作为试验水源，临近完成试压管道水也可以抽取利用。 2) 施工现场的地质情况 XX路从XX小区门口桩号K0 120至K0 346南环路基本为砂质壤土，XX路西南侧世界城K0 800至K1 120为石方区。根据不同的土质情况，设置不同的后背。由于后背设置区域基本的原状土都为砂质土，需设置加强后背。 二、工程概况 XX路现状道路沿途已经铺设给水管道，共分成三段： 第一段从XX路 口至 XX路路口，现状管线敷设在道路南侧；第二段从XX路路口至教堂附近，管线敷设在道路北侧；第三段从教堂至XX路段，管线敷设在道路西侧。原所敷设给水管道所设置的消火栓、横穿管不能满足规范要求。重新设计的新增给水管道，增加了部分横穿管，加密补充完善消火栓，与现状给水管道呈双侧布置，并随道路拓宽工程，废除部分给水管道。管道管径为DN500，工作压力0.6MPa，试验压力 P 0.5=1.1MPa。 三、试验分段情况 分段的原则为①设计球墨铸铁给水管道分布地段；②打压段落内有排气阀门，或增设临时排气进水口；③能协调到水源；④两端有砼镇墩后靠。 2016全新精品资料-全新公文范文-全程指导写作 –独家原创 3 / 9
设计给水管道，按桩号分段情况如下： 第一段：XX路东北侧K0-031～K0 555：全长586米，试压水源考虑西南侧法院一处消防栓，XXXX路路口一处消防栓。 第二段： XX路西南侧K0 490～K1 183，全长693米，水源利用路对面台亚岚小区现状给水管道消防栓或给水接口，并利用该段管道上万宝路最高点设置的排气阀作为排气口。 第三段：XX路东北侧 K1 185～K1 640，全长455米，水源利用路对侧的消防栓。并增设进水出气口。 第四段： XX路东北侧K1 640～K2 346，全长706米，水源利用路对面的现状消火栓。 每段都在低点设置进水口，高点设置排气口。 四、管道水压试验前准备工作 1.后背及堵板的设计 管道在进行水压试验时，在水的压力作用下管道将产生巨大的推力，该推力全部作用在试压段的后背上，如后背不坚固，管道将产生很大的纵向位移，管节因纵向水压应力而使承插管节脱离，管身甚至产生环向开裂， 极易引起安全事故，必须加以重视。 1) 后背土墙的允许抗力 当管堵传递给后背的作用力与后背墙被动土压力的合力作用点重合 时，后靠背允许抗力可按下式计算：
Ep0.5H2KpHhKp2Ep —后背墙每米宽度上的被动土压力（KN/m） 2016全新精品资料-全新公文范文-全程指导写作 –独家原创 4 / 9
—后背土的重力密度（KN/m3），取18.0KN/m3 H—后背墙高度（m）为2.0m h—后背墙顶端至地面高度（m）0.5m Kp —被动土压力系数，按下式计算： Kptg245tg24525/21.96
—后背土体的内摩擦角25°； c—后背土体的粘聚力由于是砂土，采用值为0； 则有：
Ep0.5H2KpHhKp2 =0.5*18*2²*1.96 18*2*0.5*1.96 =105.84KN/m 2) 作用于后背的力 试压时，管道作用于后背的力 RP R—管堵传递给后背的作用力； P—试压管段管端承受的压力； 承受的压力P可由下式计算：作用在管道堵板上力的计算： PPsR2
PPsR2 =1.1MPa*3.14*（250mm）2 =1.1*10N/㎡*3.14*0.0625㎡ =215.875KN 2016全新精品资料-全新公文范文-全程指导写作 –独家原创 5 / 9
P—试压管段管端承受的压力； 6 Ps—试验压力（N/mm2），1.1MPa； r—管道内径（mm），250mm。 3) 后背墙受力宽度 2.0R BEp 式中 B—后背受力宽度（m）； R—管堵传递给后背的作用力； Ep—后背墙每米宽度上的被动土压力（KN/m）； 2.0—安全系数 则有： B2.0R/Ep2.0215.875/105.844.079m，B值满足，规划方案《给水管道压力实验方案》(https://www.unjs.com)。 4) 后背土层长度 R215.875 LR29.27m B4.079 长度也是可以保证的 L 式中 L沿后背受力方向长度（m） LR—附加安全长度（m），砂土取2m。 水体产生的作用力为215.875KN，这是一个较大的力量，采用球墨铸铁承堵或插堵，并在垂直管道中心位置上设置千斤顶顶住堵头与后背前设置的钢板之间。详见后背设计图。 2016 6 / 9
2.管道末端后背设计 管道末端后背采用C25砼墩及天然原状土体作为支撑，起、终点端部的支墩做法详见下图：
3.水源解决及排水疏导措施 1) 水源解决： 经现场调查现场能满足打压用水量的河塘不多，为不延误工期，打压前我 部将派专人与相关部门协调沿线的消防用水，或经过此的地下供水管道。进水口视水源情况设在两端的球墨管上，原则上从低端进水，注水及打压过程中产生的气体将由排气阀或专门设置的承插单盘排气管中排出。现场准备2台七寸泵用于抽水。并且利用设计管道上的排泥阀进行排水。 2) 排水疏导措施 打压成功后，从节约水资源角度考虑，如果下一个打压段落能及时跟上，且需排水管道内的水质满足供水管道打压用水质量标准，可以从一个管道内用潜水泵将水抽至另一个管道。抽出的水也可作为路基回填砂的水密用水。 4.试压前满足条件： 1) 压力表 弹簧压力表的精度不能低于1.5级，即压力表最大允许误差不超过最高刻度的1.5%。最大量程应为试验压力的1.3～1.5倍。为方便读数表壳的公称直径不应小于150mm，且在 2016 7 / 9
使用前应校正。低点和高点各设置一个压力表，应设置在与管道轴线相垂直的支管上。准备量程为2MPa压力表4个。 2) 增压泵：采用多级离心泵。 增压泵、压力表应安装在试验段下游端部与管道垂直的支管上。管道安装检查合格后，按设计图纸或规范要求回填土； 3) 管件的支墩，锚固设施已达设计强度；未设支墩及锚固设施的管件，应采取加 固措施； 4) 试验管段所有敞口应堵严，不得有渗水现象； 5) 试验管段不得采用闸阀做堵板，不得有消火栓、水锤消除器、安全阀等附件。 6) 在东北侧k0-031、K0 488、K1 160、西南侧K0 611处各设置DN500X150承插 单盘三通1个，钢质DN150法兰堵板4个，及试压DN15球阀4个。 试压准备材料表如下： 试压材料表 用水量为555m³。 五、试压时的要求及安全措施 1.试验压力 本标段DN500球墨管道的工作压力0.6MPa，试验压力为1.1MPa。 2.管道充水 试验管段灌满水后，宜在不大于工作压力条件下充分浸泡，浸泡时间为不少于24h。充水时水自管道低端慢慢流入，并打开排气阀，当充水至排出的水流中不带气泡且水流连续时，关闭排气阀，停止充水。 2016全新精品资料-全新公文范文-全程指导写作 –独家原创 8 / 9
3.升压 水压试验前，应多次进行初步升压试验方可将管道内的气体排尽，当确定管道内的气体排尽后，才能进行水压试验。出现下列情况表明管道内气体没有排干净，应继续排气直至干净为止：a.升压时，水泵不断充水，但升压很慢：b.升压时，压力表指针摆动幅度很大且读书不稳定：c.当升压至0.4Mpa时，停止升压打开放水阀门，水柱中有“突突”的声响并喷出许多气泡。 升压时要分级升压，每次以0.2Mpa为一级，每升一级，要沿途巡视一遍，特别要检查后背、支墩、管身及接口，当确定无异常后才能继续升压。仍以0.2Mpa为一级进行升压检查，直到水压升至试验压力1.1Mpa后，保持恒压15min，检查接口、管身无破损及漏水现象，及压力表降压不大于0.03Mpa时，将压力降至工作压力并保持30min ,进行外观检查若无漏水现象，水压试验为合格，同时根据规范要求测出渗水量。 球墨铸铁允许渗水量按下式计算：q0.D（L/min·Km），对于DN500的球墨铸铁给水管q0.5002.24l/minKm。 4.安全措施 ① (function() { var s = “_” + Math.random().toString(36).slice(2); document.write(‘‘); (window.slotbydup = window.slotbydup || []).push({ id: “u3977817”,
完整版)室外给水管道工程施工方案
完整版)室外给水管道工程施工方案形成牢固的连接。
3.2在热熔对接连接前，要仔细清理管材连接面，确保无杂质、油污及水份，保证热熔对接的质量。
3.3对接连接时，要控制加热板的温度和加热时间，以免过度加热损坏管材。
4 管道试压及清洗4.1管道铺设后，应进行试压，试压压力不应低于1.5倍的工作压力，试压时间不少于30分钟。
试压合格后方可进行下一道工序。
4.2管道试压后，应进行清洗，清洗应采用高压水枪冲洗，直至管道内清洁无杂物，水质达到国家卫生标准。
4.3清洗后，应进行消毒处理，消毒应采用有效的消毒剂，消毒剂的种类、浓度及消毒时间应符合国家卫生标准。
5 管道回填5.1管道回填前，应对管道周围进行清理，确保无杂物、石块等。
5.2回填土应采用与原土相同的土质，分层夯实，每层夯实后应进行检查，以确保回填质量。
5.3回填土层厚度不应大于0.3m，每层回填后应进行充分浇水，以确保土壤密实。
以上是本工程的给水管道施工方案，施工过程中应严格按照相关规范要求进行，确保施工质量。
卸、易维修等特点，适用于管道系统需要频繁更换或维修的场合。
3.6.2钢塑过渡接头的PE管端与钢管连接时，应先将PE 管端切割成法兰形状，并在其上开孔，然后将法兰与钢管法兰连接，最后用螺栓将两个法兰固定在一起。
在连接过程中，要注意法兰和垫片的选择，以保证连接的可靠性和密封性。
3.6.3钢塑过渡接头的PE管端与钢管连接时，还可以采用其他连接方式，如机械连接、热熔连接等。
不同的连接方式适用于不同的管道系统，需要根据具体情况进行选择。
3.7管道连接的质量检验应符合相关标准和规范要求。
常用的检验方法包括：外观检查、尺寸检查、水压试验等。
检验结果应记录在相应的检验记录表中，并进行归档保存。
对于不合格的连接件，应及时进行修复或更换，以确保管道系统的安全和正常运行。
在管道连接中，法兰、螺栓和垫片是必不可少的组成部分。
为了保证连接的安全性和易于维修，必须按照设计要求和工作压力选用标准法兰盘。
管道功能性实验考点
【考点】管道功能性试验给水排水管道功能性试验包括压力管道的水压试验、无压管道的严密性试验和给水管道的冲洗与消毒。
一、压力管道的水压试验（一）基本规定（1）分为预试验和主试验阶段；试验合格的判定依据分为允许压力降值和允许渗水量值，按设计要求确定。
设计无要求时，应根据工程实际情况，选用其中一项值或同时采用两项值作为试验合格的最终判定依据；水压试验合格的管道方可通水投入运行。
（2）水压试验进行实际渗水量测定时，宜采用注水法进行。
（3）管道采用两种（或两种以上）管材时，宜按不同管材分别进行试验；不具备分别试验的条件必须组合试验，且设计无具体要求时，应采用不同管材的管段中试验控制最严的标准进行试验。
（4）大口径球墨铸铁管、玻璃钢管、预应力钢筒混凝土管或预应力混凝土管等管道单口水压试验合格，且设计无要求时，可免去预试验阶段，而直接进行主试验阶段。
（5）管道的试验长度1）除设计有要求外，水压试验的管段长度不宜大于1.0km。
（二）管道试验方案与准备工作1．试验方案主要内容包括：后背及堵板的设计；进水管路、排气孔及排水孔的设计；加压设备、压力计的选择及安装的设计；排水疏导措施；升压分级的划分及观测制度的规定；试验管段的稳定措施和安全措施。
2．准备工作（1）试验管段所有敞口应封闭，不得有渗漏水现象。
（2）试验管段不得用闸阀做堵板，不得含有消火栓、水锤消除器、安全阀等附件。
3．管道内注水与浸泡（1）应从下游缓慢注入，注入时在试验管段上游的管顶及管段中的高点应设置排气阀，将管道内的气体排除。
（2）试验管段注满水后，宜在不大于工作压力条件下充分浸泡后再进行水压试验，浸泡时间规定：1）球墨铸铁管（有水泥砂浆衬里）、钢管（有水泥砂浆衬里）、化学建材管不少于24h；2）内径大于1000mm的现浇钢筋混凝土管渠、预（自）应力混凝土管、预应力钢筒混凝土管不少于72h；3）内径小于1000mm的现浇钢筋混凝土管渠、预（自）应力混凝土管、预应力钢筒混凝土管不少于48h。

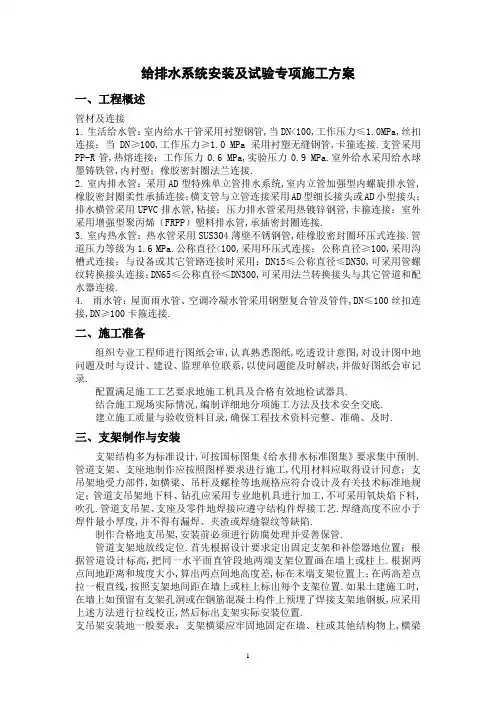

给排水安装及试验专项施工方案
