17届初三物理《19周测试》试卷

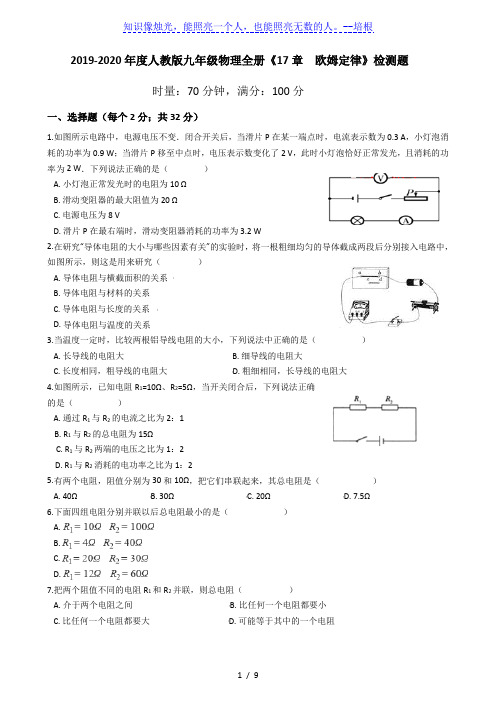

2019-2020学年度人教版九年级物理全册《17章 欧姆定律》检测题
2019-2020年度人教版九年级物理全册《17章欧姆定律》检测题时量：70分钟，满分：100分一、选择题（每个2分；共32分）1.如图所示电路中，电源电压不变．闭合开关后，当滑片P在某一端点时，电流表示数为0.3 A，小灯泡消耗的功率为0.9 W；当滑片P移至中点时，电压表示数变化了2 V，此时小灯泡恰好正常发光，且消耗的功率为2 W．下列说法正确的是（）A. 小灯泡正常发光时的电阻为10 ΩB. 滑动变阻器的最大阻值为20 ΩC. 电源电压为8 VD. 滑片P在最右端时，滑动变阻器消耗的功率为3.2 W2.在研究“导体电阻的大小与哪些因素有关”的实验时，将一根粗细均匀的导体截成两段后分别接入电路中，如图所示，则这是用来研究（）A. 导体电阻与横截面积的关系B. 导体电阻与材料的关系C. 导体电阻与长度的关系D. 导体电阻与温度的关系3.当温度一定时，比较两根铝导线电阻的大小，下列说法中正确的是（）A. 长导线的电阻大B. 细导线的电阻大C. 长度相同，粗导线的电阻大D. 粗细相同，长导线的电阻大4.如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）A. 通过R1与R2的电流之比为2：1B. R1与R2的总电阻为15ΩC. R1与R2两端的电压之比为1：2D. R1与R2消耗的电功率之比为1：25.有两个电阻，阻值分别为30和10Ω，把它们串联起来，其总电阻是（）A. 40ΩB. 30ΩC. 20ΩD. 7.5Ω6.下面四组电阻分别并联以后总电阻最小的是（）A.B.C.D.7.把两个阻值不同的电阻R1和R2并联，则总电阻（）A. 介于两个电阻之间B. 比任何一个电阻都要小C. 比任何一个电阻都要大D. 可能等于其中的一个电阻8.如下图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A. 整理器材，结束实验B. 分析数据，得出结论C. 换用不同规格的小灯泡，再测出几组电压值D. 换用电压表的另一量程，再测出一组电压值9.利用如上右图所示的坐位体前屈测试仪可以对学生进行身体柔韧性测试。
人教版九年级物理全一册《第十七章-欧姆定律》单元检测卷(附参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，这是小灯泡L和定值电阻R的电流随电压变化的图像，由图像可知（）A．甲是R的I-U关系图像B．R的阻值为0.1ΩC．将L和R并联在4V的电源上，通过L的电流大于通过R的电流D．将L和R串联在4V的电源上，L两端的电压大于R两端的电压2．如图所示，闭合开关S，下列方法能使电压表与电流表示数比值变大的是（）A．增大电源电压B．增大R1阻值C．增大R2阻值D．减小R2阻值3．在如图所示的电路中，当电键S闭合后，电流表A1和A2的示数比为3：2，则R1和R2的阻值之比为（）A．2：3 B．2：1 C．1：2 D．3：24．如图所示，电源电压保持不变。
开关S闭合后，滑动变阻器滑片P从中点向右端移动时，下列说法正确的是（）A．电压表V的示数变大，电流表A1的示数变小B．电压表V的示数不变，电流表A2的示数变大C．电压表V的示数与电流表A1的示数之比变大D．电流表A2的示数与电流表A1的示数之差变小5．某物理兴趣小组设计了一款测量体重的装置，其结构原理如图所示。
电源电压恒定，R1是定值电阻。
R2是压敏电阻，其阻值随所受压力的增大而减小。
当体重比小希重的小阳站在装置上时，电表示数变化情况是（）A．电压表和电流表示数都变大B．电压表和电流表示数都变小C．电压表示数变小，电流表示数变大D．电压表与电流表的示数比值变大6．如图所示的电路中，电源电压不变，已知定值电阻R1=5Ω,R2=4Ω，当开关S2接到位置1、闭合S1时，电压表的示数为1.0V；当开关S2接到位置2、闭合S1时，电压表的示数可能为（）A．0.8V B．0.9V C．1.1V D．2.1V7．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。
人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(带参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(带参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，三个相同的灯泡，当开关闭合时，电流表A 1、A 2、A 3的读数分别为I 1、I 2、I 3，则它们三者的关系是( )A ．I 3＝32I 2B ．I 3＝32I 1 C ．I 3 ＝I 2 ＝I 1 D ．I 3＝2I 22．如图甲所示电路中，1R 为定值电阻，2R 为滑动变阻器。
图乙是该滑动变阻器从一端滑动至某一点的过程中两端电压与电流关系的图像。
则下列关于该电路的判断中正确的是（ ）A ．电源电压为15VB ．1R 的阻值为12ΩC ．20s 内，2R 最多能消耗电能338JD ．滑动过程中2R 功率一直变大3．如图所示电路，电源电压保持不变．当单刀双掷开关打到1时，电压表示数为3 V ，打到2是，电压表示数为9 V ，则R 1与R 2之比为（ ）．A ．1:1B ．1:2C ．1:3D ．无法判定4．对于“探究电流跟电阻的关系”和“伏安法测定值电阻的阻值”这两个实验，错误是（ ）A ．两个实验都用到了控制变量法B ．前者多次测量的目的是使结论具有普遍性C ．它们的实验电路在教科书中是相同的D ．后者多次测量的目的是取平均值，减小误差5．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”．闭合开关，在保证电路安全的情况下，移动滑片P的过程中A．电流表的示数最大为0.6AB．灯泡消耗的最小功率为0.12WC．电路消耗的最大电功率为2.7WD．滑动变阻器接入电路的最小电阻为4Ω6．如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为20Ω。
2022年人教版九年级全一册《第19章 生活用电》单元测试(卷三)(含答案)050241
2022年人教版九年级全一册《第19章 生活用电》单元测试（卷三）试卷考试总分：100 分 考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、 选择题 （本题共计 8 小题 ，每题 5 分 ，共计40分 ）1. 关于家庭电路，下列说法正确的是（ ）A.控制灯泡的开关应串联在火线和灯泡之间B.电能表上的数字显示的是电路中用电的总功率C.使用试电笔时，人的手不能接触笔尾金属体D.空气开关自动切断电路，一定是出现了短路2. 电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保．下列说法中正确的是（ ）A.电压力锅工作时是将内能转化为电能B.电压力锅是利用增大气压降低沸点的原理来加快煮熟食物的C.电压力锅煮饭时冒出的“白气”是水蒸气D.电压力锅使用三脚插头是为了将外壳与地线相连3. 关于安全用电，以下说法正确的是（ ）A.只要不接触带电体一定就是安全的B.使用电器时，要谨防触电，不要用湿的手插或拔电源插头C.三脚插头上与用电器金属外壳相连的脚是多余的D.雷雨天可以在大树下避雨4. 关于家庭电路，下列说法正确的是（ ）A.原来用电器都在正常工作，当把台灯的插头插入插座时，所有用电器都停止了工作，原因是插头与这个插座接触不良B.只要不超过保险丝的熔断电流，就可以把多个大功率用电器插在同一插座上使用C.当家庭电路中电流过大时，漏电保护器立即切断电路D.各用电器之间并联控制，用电器的开关与用电器串联5. 下列数据明显不符合实际的是（ ）A.家庭电压B.电视机的额定功率约C.空调器的电流约D.微波炉的额定功率约6. 小明晚上在书房做功课．把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关“跳闸”．造成这一现象的原因可能是（ ）A.台灯的插头处导线相碰造成的短路220V2000W5A1000WB.台灯的灯座内导线相碰造成的短路C.台灯的开关里导线相碰造成的短路D.台灯造成电路的总功率过大7. 发现有人触电后，应采取的正确措施（ ）A.迅速把触电人拉离电源B.迅速去喊人来帮忙C.迅速用剪刀剪断电线D.迅速切断电源后用绝缘物使人脱离电源线8. 关于家庭电路，下列说法中不正确的是（ ）A.在家庭电路中，同时工作的用电器越多，总电阻越小B.家庭电路中总电流过大是由于电路中用电器的实际功率过大引起的C.如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D.电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不大热，是因为导线的电阻比电炉丝的电阻小二、 填空题 （本题共计 4 小题 ，每题 5 分 ，共计20分 ）9. 如图，电工师傅常用额定电压为的白炽灯做为“校火灯”（检验灯泡）代替熔丝（保险丝），来检查新安装的照明电路每个支路的情况．闭合闸刀开关后，只闭合支路开关时，“校火灯”正常发光；只闭合支路开关时，“校火灯”发光呈暗红色．以此现象可判断支路电灯________（选填“”或“”）发生短路故障．10. 如图所示，接入插座的各用电器之间是________的（填“串联”或“并联”）。
2022年人教版九年级全一册《第19章 生活用电》单元测试(卷二)(含答案)072335
2022年人教版九年级全一册《第19章生活用电》单元测试（卷二）试卷考试总分：100 分考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 8 小题，每题 5 分，共计40分）1. 如图所示是现在一般标准住宅户内配电系统方框图。
下列说法正确的是（ ）A.电能表用来计量家中所有用电器的总功率B.空调正常工作时，吊灯一定发光C.如果插座被短路，“漏电保护器”就会切断电流D.空气开关“跳闸”，可能是电路发生短路引起的2. 为了保证人身安全，洗衣机、电冰箱、电饭锅等功率较大的电器都用三脚插头．如图所示为三孔式插座和三脚插头，下列有关说法正确的是（）A.三孔式插座甲处是零线插孔B.三孔式插座乙处是接地线孔C.三脚插头丙处插入火线插孔D.三脚插头丁处插入零线插孔3. 下列做法符合安全用电原则的是（ ）A.控制电灯的开关要接在零线上B.将冰箱的金属外壳接地C.家用电器起火时，要立即用水扑灭D.高压线下钓鱼4. 如图所示的是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是（）A.可以按图甲的方式使用试电笔的B.可以按图乙的方式接保险丝C.可以按图丙的方式连接灯泡和开关D.可以按图丁的方式用湿抹布擦台灯5. 如图是电阻、的关系图象。
由图可知（ ）A.电阻B.、两端的电压越大，其阻值越大C.通过的电流越小，其阻值越小D.将、串联接在电路中，电流通过做功较快6. 我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识说法不正确的是（ ）A.输电线进户后，应依次连接电能表、保险装置、总开关、插座等B.保险装置、插座、导线、家用电器等达到使用寿命应及时更换C.当遇到家中没有三孔插座时，把三脚插头最上面的去掉后继续使用D.同一插线板上，不要同时使用大功率用电器7. 如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时对人体起到保护作用的是（ ）A.空气开关B.电能表C.漏电保护器D.三孔插座8. 如图是正常家庭电路的一部分。
河南省实验中学初中物理九年级全册第十九章《生活用电》测试题(包含答案解析)
一、选择题1．如图所示的做法中，符合安全用电原则的是（）A．插排上使用多个大功率电器B．冰箱的金属外壳一定要接地C．使用绝缘层破损的电线供电D．使用电暖气烘烤湿潮的衣物2．安全用电无小事。
下列做法中，不符合安全用电原则的是（）A．冰箱的金属外壳要接地B．有人触电时，要先断开电源C．家用电器达到使用寿命要及时更换D．用电器着火可直接泼水灭火3．某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V 40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（）A．换用一只“220V 60W”的灯泡替换原来的灯泡接入原电路中使用B．换用一只“220V 15W”的灯泡替换原来的灯泡接入原电路中使用C．换用两只“220V 40W”的灯泡并联后替换原来的灯泡接入原电路中使用D．换用两只“220V 100W”的灯泡串联后替换原来的灯泡接入原电路中使用4．关于家庭电路及安全用电，下列说法中正确的是（）A．用湿布擦拭正在工作的电视机B．在未断开电源的情况下更换电源插座C．空气开关跳闸，一定是发生了短路现象D．有人触电时应首先切断电源5．有关家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时，手不能接触笔尾的金属体B．经验证明，人体安全电压为36VC．控制用电器的开关串联在用电器和火线之间D．接在同一个插线板上的各用电器是串联的6．如图为试电笔的结构图，下列说法正确的是（）A．试电笔与手接触的部分必须都是绝缘体B．使用试电笔时，若氖管发光，说明接触处与零线是连通的C．使用试电笔验电时，手不能接触笔尖D．试电笔可用来测试物体是带正电还是带负电7．如图，下列有关生活用电的说法正确的是（）A．图甲，若保险盒内熔丝熔断后，可以用铜丝或者铁丝代替B．图乙，试电笔在使用过程中手不能触碰笔尾金属体C．图丙，三脚插头中接外壳的那个“脚”较长，目的是将用电器金属外壳先接地D．图丁，该电能表表盘上的示数表示该户截止目前消耗的总电能为 9316 kW·h8．关于家庭电路和安全用电，下列说法错误的是（）A．保险丝必须装在火线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即切断电源9．下列做法中，符合安全用电要求的是（）A．用湿布擦正在工作的台灯B．更换灯泡前先断开电源开关C．发现有人触电时，用手直接把触电的人拉开D．用电器着火时，先用水把火浇灭，再切断电源10．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（）A．图中所有元件的连接都符合安全用电要求B．A、B两点间电压为0VC．站在地上的人接触A点，保险丝会熔断D．使用洗衣机时应选择插座C11．下列说法中不符合安全用电原则的是（）A．用试电表辨别火线和零线时，手不能接触笔尖的金属体B．在家庭电路中，电冰箱与电视机是并联的C．发现有人触电应先救人后断电D．搬动用电器前应先断开电源开关12．如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（）A．电动机和灯泡是并联的B．冰箱工作时，外壳要接地C．冷藏室门打开时，灯开关断开D．食物放入冰箱内，温度降低，内能减小二、填空题13．家里的自动空气开关“跳闸”了，不一定是发生短路，也可能是电路中用电器的___________过大。
(典型题)初中物理九年级全册第十九章《生活用电》测试卷(含答案解析)
一、选择题1．下列说法正确的是（）A．电荷的移动形成电流B．用电器失火时，先用水灭火，再切断电源C．用试电笔辨别火线和零线，手要接触笔尾的金属体D．家中的空气开关跳闸一定是发生了短路2．如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障，小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡L0，当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）A．L1灯头断路B．L1灯头短路C．L2灯头短路D．L2灯头断路3．如下图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔测插座的两孔，发现只有插入右孔时氖管才发光，用测电笔检测A点氖管发光，检测B点氖管不发光。
发生这一现象的原因可能是（）A．灯泡短路B．开关接触不良C．插座短路D．灯泡灯丝断4．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。
下列有关安全用电的说法，不符合要求的是（）A．发现有人触电立即切断电源B．不用湿手接触用电器C．雷雨天气尽快在大树底下避雨D．用电器达到使用寿命后及时更换5．如图是某同学家使用插座时的情形，下列做法可行的是（）A．不需理会继续使用B．减少同时使用的大功率用电器C．在供电箱的熔断器中更换更粗的熔丝D．在该插座上再插入一个插座供其它用电器使用6．如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是（）A．家庭电路中使用的是直流电，电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光7．下列关于安全用电的说法正确的是（）A．使用测电笔时，手指必须接触笔尾金属体B．为了防止触电，必须把用电器的开关装在零线上C．电器起火，应该第一时间用水扑灭D．光波炉是用光波和微波加热，所以外壳不用接地8．下列做法中，符合安全用电要求的是（）A．用湿布擦正在工作的台灯B．更换灯泡前先断开电源开关C．发现有人触电时，用手直接把触电的人拉开D．用电器着火时，先用水把火浇灭，再切断电源9．下列有关生活用电的说法正确的是（）A．家庭电路中，电视与空调是串联的B．使用螺丝刀形状试电笔时，手指不能接触其尾部的金属帽C．发生触电事故时，不能用手去拉触电者，而应先切断电源D．电能表只准接在空气开关之后10．下列做法中，正确的是（）A．无人的教室内开着灯B．尽量少开启电冰箱门C．夏天将空调温度调得很低D．用铁丝代替保险丝11．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。
九年级物理第十九章检测卷 17
A
B
C
D
1填空题2 31作1 图4题12 51712316 1812742 81计59算92题01610
10．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。 某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这 三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故 障是（ C ） A．火线和零线短路 B．电线AC段某处断路 C．电线BD段某处断路 D．电灯L短路
是__3_8_._6_A（结果保留一位小数），至少应选横截面积为__6____
mm2的专用导线与之配套。
导线横截面积S/mm2 2.5 4 6 10
铜芯橡皮绝缘线安全载流量I/A 28 37 47 68
1填空题2 31作1 图4题12 51712316 1812742 81计59算92题01610
8．一种试电笔的构造如图所示，下列关于它的作用和使用描述正确 的是（ B ） A．试电笔可用来测试物体是带正电还是带负电 B．试电笔通常也用来检查电气设备的外壳是否带电 C．使用时手指不能碰到金属笔卡 D．使用时人不会触电是因为试电笔氖管中的氖气不会导电
1填空题2 31作1 图4题12 51712316 1812742 81计59算92题01610
（3）解决问题后，通电一段时间发现乙烧瓶内煤油温度升高得多， 进一步分析得出，长度和横截面积相同时，铁丝的电阻比保险 丝的电阻__用__电__器__总__功__率__过__大_____。
1填空题2 31作1 图4题12 51712316 1812742 81计59算92题01610
20．小明同学为了探究家庭电路中电流过大的原因，做了如下实验。 他用若干“12 V 6 W”的灯泡作为用电器，12 V的铅蓄电池代 替家庭照明电路的电源，电源的正极代替火线，在正极与用电器 之间接入一段保险丝，在负极与用电器之间接入一块电流表（如 图所示）。
人教版初中物理九年级第十九章《生活用电》测试题(含答案)
九年级物理第十九章《生活用电》测试题（含答案）姓名：班级：得分：一、单项选择题（每小题3分，共45分）1、在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。
若电路中只有一处故障，则发生故障的是（）A．插座发生短路1 B．灯泡发生短路C．de间断路1 D．ef间断路2、2022年新冠疫情期间，各学校积极开展了“停课不停学”线上教学活动，老师们当上了“网络主播”。
小明在家上网课时突然断电，通过检查发现空气开关跳闸了，于是他分析可能是以下几种原因导致跳闸，其中不可能的是（）A．可能是房间电灯开关短路了B．可能是家人启用了大功率用电器C．可能是弟弟不小心把水洒在插排上了D．可能是电线绝缘层破了火线零线相碰了3、如图所示是某同学家的电路简化图，下列说法中正确的是（）A．电能表的读数为 1234kW•hB．控制灯泡的开关和灯泡的位置可以互换C．将试电笔插入三孔插座的甲孔中，氖管可以发光D．用户保险熔断一定是因为家庭电路中发生了短路4、如图所示是检测电路故障时使用的测电笔内部构造图，下列关于测电笔的说法正确的是（）A．测电笔中的高电阻可以用铁丝代替B．氖管发光时测电笔接触的是火线C．使用测电笔时手只能接触绝缘体D．氖管发光时没有电流通过人体5、下列家庭电路的连接图中，连接正确且符合安全用电的是（）A．B．C．D．6、一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座，下列说法正确的是（）A．插座通电后可用湿布擦去表面灰尘B．插座内只连接火线和零线，即可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220V 3000W”的电热水器可使用该插座7、小明在家里看电视时突然断电，通过检查发现空气开关跳闸了。
对于以上情景，下列说法正确的是（）A．空气开关可以代替漏电保护器发挥作用B．家庭电路安装空气开关是防止漏电而采取的安全措施C．空气开关跳闸后，应立即合上D．空气开关跳闸的原因可能是电线绝缘层破了，导致火线与零线相碰了8、下列现象中：①短路、②开关中的两个线头相碰、③电路中增加了大功率的用电器、④灯丝烧断，可能引起家中保险丝熔断的是（）A．①②2B．②③2C．①③2D．②④9、当前，为了进一步改善学生学习环境，在宜昌市所有学校实施“清凉工程”，即在教室安装空调。
贵阳市十七中初中物理九年级全册第十九章《生活用电》测试卷(答案解析)
一、选择题1．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”一定是用电器总功率过大B．同时工作的用电器越多，总电阻越大C．控制电灯的开关接在火线上D．电能表是测量总电功率的2．南方冬天，人们一般在家里用电取暖，下列说法正确的是（）A．为了接线方便，在一个插座上接几个电暖器B．空气开关跳闸后应立即合上，便于检查故障原因C．要避免同一时间使用多个大功率空调和电暖器D．劣质电暖器的电线发热着火，肯定是因为它短路了3．图为家庭中常用的插座，下列说法中正确的是（）A．外壳应用金属材料B．接在两孔和三孔上的用电器是串联的C．一个插座上可以同时使用多个大功率用电器D．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故4．有关家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时，手不能接触笔尾的金属体B．经验证明，人体安全电压为36VC．控制用电器的开关串联在用电器和火线之间D．接在同一个插线板上的各用电器是串联的5．小明家的电路简化后如图所示，下列说法中正确的是（）A．电视和台灯是并联的B．开关和灯泡是并联的C．各个小彩灯之间是并联的D．不插用电器时，插座处火线和零线是连通的6．“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列做法符合安全用电原则的是（）A．甲图，用湿手把电饭煲的三脚插头拔下来B．乙图，熔断后的保险丝用铜丝或铁丝代替C．丙图，多个大功率用电器同时用一个插座D．丁图，用试电笔辨别火线和零线的操作方法7．以下各种做法中，符合安全用电原则的是（）A．三孔插座地线要保证良好接地B．控制电灯的开关要接到零线上C．用潮湿的手拔插用电器的插头D．有人触电要尽快用手把他拉开8．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（）A．图中所有元件的连接都符合安全用电要求B．A、B两点间电压为0VC．站在地上的人接触A点，保险丝会熔断D．使用洗衣机时应选择插座C9．下列有关生活用电的说法正确的是（）A．家庭电路中，电视与空调是串联的B．使用螺丝刀形状试电笔时，手指不能接触其尾部的金属帽C．发生触电事故时，不能用手去拉触电者，而应先切断电源D．电能表只准接在空气开关之后10．下列做法中，正确的是（）A．无人的教室内开着灯B．尽量少开启电冰箱门C．夏天将空调温度调得很低D．用铁丝代替保险丝11．将一盏台灯插头插入插座内，闭合台灯的开关，发现台灯并不亮，而吊灯仍然亮着。
