2010年职教采购机床设备及技术参数一、机床设备编号及名称、规格型号二、机床设备主要技术参数JC3－1—1 普通车床C6140（1000）型主要技术指标1 型号：C6140（1000）。
2 床身上最大工件回转直径：≥400mm。
3刀架上最大工件回转直径：≥210mm。
(刀柄截面尺寸最大:25mm×25mm)4 最大工件长度： 10005 主轴内孔（通孔）直径：≥52mm。
6 主轴孔前端锥度：莫氏6号。
7 正转转速范围：（9～1600）r/min,≥16种8 纵向进给量范围（93种）8.1 标准：（0.063～2.52）mm/r。
8.2 细进给范围：（0.028～0.056）mm/r。
8.3 加大进给范围：1.71～6.43mm/r。
9 刀架纵向/横向的快速移动速度：≥4m/min、≥1.9m/min。
10 公制螺纹范围：（1～224）mm, ≥44种。
11 英制螺纹范围：（1/8～72）牙/寸, ≥21种。
12 模数螺纹范围：（0.5～112）mm, ≥39种。
13 径节螺纹范围：1～56, ≥37种。
14主电机功率：≥7.5kW。
15尾座套筒行程：≥150mm16尾座套筒直径：≥75mm17尾座锥孔：莫氏圆锥5号18床身宽度：≥390mm19噪音：≤80db20变速、变螺距切削时，不用改变挂轮方式，直接调节手柄控制21机床精度按国家相关标准执行。
22机床床身、防护板表面防锈漆完整，无锈迹附件配置:机床使用说明书、机床电器控制图机床配套地脚螺栓、防震垫铁三爪卡盘、卡盘座死顶尖及顶尖变径套M6/5配备与机床相应的维护扳手、螺丝刀、油枪一套中心架、跟刀架一套加后全长防护挡屑板JC3－1—2 普通车床C6240型主要技术指标附件配置:机床使用说明书、机床电器控制图机床配套地脚螺栓、防震垫铁三爪卡盘、卡盘座死顶尖及顶尖变径套M6/5配备与机床相应的维护扳手、螺丝刀、油枪一套中心架、跟刀架一套加后全长防护挡屑板JC3－2—1 数控车床CK6140/1000主要技术指标系统要求：FANUC Oi Mate TD系统1 型号：CK6140/1000。
机床技术资料大全机床说明书
机床技术资料大全机床说明书A：说明书B：合格证C：装箱单D：配件目录编号生产厂家机床名称型号规格资料明细编号厂家名称型号规格资料明细C-1济南一机车床C616A、B、CC-2德州车床C620AC-3德州车床C620BA、B、CC-4德州车床(马鞍)CD6163/6263A、B、CC-5沂水车床C630-1AC-6瓦房店立车C5112AA、B、CC-7沈阳三机转塔车床CB3463AC-8云南机床厂数控车床CYNCP-400AC-9沈阳一机车床(马鞍)40、50系列大连二机车床CW6163A、B、CC-11天津二机车床CQ61100AC-12济南一机精密车床CM6125A、B、CC-13齐哈一机落地车床C6016AC-14江西四机(车床)CN6180/6280AA.B.CC-15长沙二机车床(马鞍)CW6163/济南一机车床J1C616G沈阳一机CA系列精度检验单C-18长沙二机车床(马鞍)CW6183/6283C长沙二机车床(马鞍)CW6193/6293C齐哈一机落地车床C6020AC-21德州车床CD6171沈一仿形车床CF6140大连车床C620/C620G瓦房店立车C512A青海重型轴颈车（磨）床CA8311AAC-26宁江精密单轴纵切自动车床CM1113AC-27西安车床CX6140AC-28济一车床J1MT360X1000mmAC-29齐一立车C5112AAC-30齐一立车C5116AAC-31济一精密车床CM6125济一精密车床C616A-1沈一车床C620-1AC-34德州车床CW61180济一数控车床CJK6136AC-36南京六角车床C1336A C-37南京六角车床C1325AC-38德州车床CDZ系列A、B、C、DC-39鲁南车床CL6132AC-40宝鸡普通、数显车床40\50系列AC-41济一高速精密车床J1-MK460AC-42济一车床J1C6132AC-43济一车床J1C6136AC-44济一车床J1C6140AC-45济一高速精密车床J1-MK530AC-46FANUCOi-MC使用及维修说明书C-47烟台液压多刀半自动车床CA7620AC-48齐一立车C5120C5116AC5112AA C-49兰州车床CW6163DCW6263DAC-50兰州车床CW6180DCW6280DAC-51沈一管螺纹出床S1-127AA全套生产图纸C-52大连二机CW62100C等十种型号车床AC-53大连车床CW61（2）63EA、B、CC-54大连车床CW61（2）80EA、B、C C-55大连车床CW61（2）100EA、B、CTX-1北京一机立铣X52KATX-2北京一机卧铣X62WATX-3北京一机卧铣XA6132A、B、CTX-4齐哈二机卧铣X6130A、B、CTX-5上海四机立铣X53TATX-6南通机床厂仿形摇臂万能铣XF6325ATX-7汉川机床厂卧式镗铣床T611BT611CATX-8中捷卧镗T68A.TX-9蚌埠晶菱万能升降台铣床X6142AT蚌埠晶菱卧式升降台铣床北京一机立铣X53KATX-12北京一机卧铣X63WATX-13汉川机床厂卧镗T611AATX-14上海四机立铣X53TATX-15芜湖重型立式精镗床T716AA、BTX-16北京一机立铣X5032AATX-17南通机床厂立铣X53KATX-18北京一机圆工作台铣床X5216ATX-19北京一机立铣X53KA、B、C、精度标准TX-20北京一机卧铣X62WA、B、CTX-21北京一机立铣X52KA、B、C、精度标准TX-22天津六机龙门铣床X2010GA TX-23德州卧镗T68ATX-24昆明卧镗TX68A、B、CTX-25昆明立式金钢镗T716A、CTX-26上海七机万能铣X57-3AATX-27立铣X5032ATX-28中捷卧式铣镗床TPX619、6111系列电气说明TX-29花键轴铣床Y631KA、BTX-30上海四机立铣X5025AA、B、CTX-31昆明数显卧镗床TX6111DA、B、CTX-32浙江泰源侧面铣TX700X1600mmAB-1济南二机龙门刨铣床BX2012X4mAB-2青岛生建牛头刨床BC6063A、B、C B-3北京二机牛头刨床B665A、B、CB-4抚顺机床厂插床B5032A、B、C、DB-5济南二机龙门刨床B215AB-6青岛生建牛头刨床B6066/BC6063B-7济南二机单臂刨床B1010A×3mAB-8济南二机单臂刨床B1012A×4mA B-9济南二机单臂刨床B1016A×6mAB-10济南二机龙门刨床B2010A×3mA B-11济南二机龙门刨床B2012A×4mAB-12济南二机龙门刨床B2016A×4m/6mAB-13北京一机龙门铣床X2012AA.B.CB-14长沙机床厂卧式拉床L6120AB-15定陶机床厂插床B5032A.BB-16青岛生建牛头刨床B665AB-17泉州机床厂牛头刨床B6080-1A、B、CB-18抚顺新生插床B5020/B5032A、B、DW-1长治锻压液压弯管机CDW27Y-114X8mmAW-2长治锻压液压弯管机CDW27Y-159X14mmAW-3长治锻压液压弯管机CDW27Y-219X18mmAW-4上海长江液压弯管机WC27-114X8mmAW-5南通恒发七辊平板机AW-6长治锻压三辊卷板机CDW11-20X2000AAW-7长治锻压三辊卷板机CDW11系列AW-8泰安锻压三辊卷板机W11系列AW-9泰锻一分厂三辊卷板机W11-8X2mAW-10沈阳重型四辊卷板机AW-11江都机床厂液压折弯机AW-12液压折弯机AW-13开卷校平剪切收卷线3X2mAW-14无锡冶金液压折弯机WB67Y-100TA W-15金星折剪液压折弯机W-16济二开卷校平剪切线全套W-17液压折弯机AW-18液压折弯机AW-19陕西方圆手动折方机WS-15AW-20泰安华鲁WC67Y-63TX2500A、CW-21济工设备安装公司液压弯管机DYW-1AW-22陕西方圆校平压筋机JP2X1300AW-23陕西方圆液压铆接机YM-20AW-24陕西方圆共板法兰成型机BFX-12A W-25陕西方圆单平口咬口机YZD-12-380ABW-26陕西方圆压筋机ABW-27陕西安装咬口机AW-28江阴机械机械弯管机W27-60AW-29泰安泰尊液压折弯机WD67X-160TX4mABCY-1济南二机单面校直机WA34-200TAY-2济南二机闭式单点压力机J31-400TA Y-3齐哈二机切边压力机J81-1250TAY-4嘉祥轻工机械厂开式可倾压力机J23-16TAY-5济南机械制修厂开式可倾压力机J23-35TAY-6徐州锻压开式可倾压力机JC23-63TAY-7平度木工机械厂开式可倾压力机J23-80TAY-8开式固定台压机JB21-100TA Y-9青岛锻压双盘摩擦压力机J53-1000TAY-10山东机器厂上顶式油压机300TA Y-11长治锻压空气锤C41-400kgAY12徐州锻压开式固定台压机JA21-160T济南二机双点压力机J36-160T淄川机械厂空气锤C41-150AAY-15济南二机单点压力机J31-250T天津二锻单柱校正压装液压机Y41-25BA Y-17开式可倾压力机J23-12TA、CY-18开式可倾压力机J23-16TAY-19开式可倾压力机J23-25TA、CY-20开式可倾压力机J23-40TA、CY-21开式固定台压机J21S-63TA、CY-22荣城锻压开式固定台压机JB21-100TA Y-23青岛锻压双盘摩擦压力机J53-160BA、B、CY-24四柱油压机YB32-100TA Y-25上海锻压单点压力机JA31-400TA、B、CY-26青锻双盘摩擦压力机J53-1000TA、B、CY-27济二/高密双点压力机J36-250BA.DY-28济二数控液压转塔冲床J92Y-30TA Y-29黑锻回转头步冲压力机JH92K-252AY-30胶锻双盘摩擦压力机J53-300TA、B、C。
扬州力创机床有限公司产品说明书
扬州力创机床有限公司(前身扬州机床厂)是国家高新技术企业、江苏省创新型企业。
主要从事数控机床、通用机床、 专用机床等机电产品的研发、 生产和捎售。
已有 近50年的机床设计和制造历史，是中国机床工具工业协会会员之一，被中国机械工业联台会评为中国机械工业核心竟争力优秀企业，拥有进出口自营权。
公司主要产品有 MC-H系列卧式加工中心、XH71系列立式加工中心、 MC－VH 系列立卧式加工中心、 CK系列数控车床以及C62系列卧式车床、 Z50系列立式钻床等. 其中多个产品被认定为国家重点新产品和江苏省高新技术产品。
其中多个产品出口到欧美、澳洲、中东、东南亚等国家和地区。
国内市场以江浙沪粤鲁为主，并在上述地区建有销售服务网点，产品深受国内外广大用户的喜爱和肯定。
公司现有员工 500 多人，其中产品研发人员近百人，承担多项国家、 省级科研项目，全面采用SOLIDWORKS等三维设计软件、PDM管理软件进行产品设计，建有"江苏省精密高速数控机床工程技术研究中心"。
公司拥有一大批进口的先进设备，例如龙门五面加工中心、数控龙门导轨磨床、三坐标测量机、激光干涉仪等。
公司全面椎行ERP管理，确保产品研发的速度和质量。
公司自成立以来，始终坚持"追求卓越品质，奉献优质服务"的质量方针， 通过IOS9001:2008质量管理体系认证，先后多次荣获江苏出口工业产品生产一类企业、 中华人民共和国进出口企业，AAA资信等级企业等称号， 通过不懈努力，我们将为各界朋友提供更好的产品与服务。
Yangzhou Super Machine Tool Co., Ltd (former Yangzhou MachineTool Factory) is a national high & new tech enterprise and Jiangsuinnovation enterprise, mainly specialized in research &development，production and sales of such electromechanical products as CNC machinetools, general purpose and special purpose machine tools, which have richexperience for more than forty years in design and manufacture of machinetools, is one member of China Machine Tool & Tool Builder Association,has been assessed as an excellent enterprise with core competitiveness inChina machinery industry by China Machinery Industry Federation and hasself-support import and export right.The main products include MC-H Series horizontal machiningCenters， XH71 series Vertical machining Centers，MC－VH SeriesVertical － horizontal machining Centers, CK Series CNC lathes，C62Series horizontal lathes and Z50 Series Vertical drilling machines， manyof Which have been accredited to be national key new products and highand new tech products in Jiangsu Province. Products are exported to SuchCountries and regions as Europe, America，Australia, Middle East，theSoutheast Asia.There are now more than 500 employees in Yangzhou SuperMachine Tool Co., Ltd.，nearly 100 of them are product R&D staffs whoare engaged in multiple national and provincial level scientific researchprojects. 3D design Software such as Solid Works and so on, and PDMmanagement Software are widely adopted in product design, possessingof "Jiangsu Precision and High Speed CNC Machine Tool Engineeringand Technical Research Center". There are a large number of advancedimported equipments, such as Gantry Five Face Machining Center，CNCGantry Guideway Grinder, Three Coordinates Measuring Machine andLaser interferometer. The ERP management is implemented fully in thecompany, so as to ensure the product R&D speed and quality.Yangzhou Super Machine Tool Co., Ltd. Since its establishment,Yangzhou Super Machine Tool Co., Ltd has always adhered to the qualitypolicy "Pursuit of Outstanding Quality and Provision of Excellent Services",has obtained Quality Management System Certification of ISO9OO1: 2008and has awarded many honorable titles as First Class Enterprise ProducingExport Industrial Products in Jiangsu Province, Import/Export Enterpriseof the People’s Republic of China and Grade AAA Credit Enterprise oneafter another. Yangzhou Super Machine Tool Co., Ltd will offer better andbetter product and service for our friends in all circles.夏春铭 XIA CHUNMING董事长兼首席执行官 Chairman / CEO公司简介 ABOUT US荣誉与资质HONNOR & QUALIFICATION国家高新技术企业江苏省创新型企业中国机械工业核心竟争力优秀企业中国机床工具工业协会会员中华人民共和国进出口企业AAA资信等级企业National high & new tech enterpriseJiangsu innovative enterpriseExcellent enterprise with core competitiveness in China machinery industry The member of China Machine Tool & Tool Builder AssociationImport/Export Enterprise of the People’s Republic of ChinaGrade AAA Credit Enterprise精良的装备和专业化的制造EQUIPMENT & MANUFACTURE公司拥有一大批进口的先进设备，例如龙门五面加工中心、数控龙门导轨磨床、三坐标测量机、激光干涉仪等。
XK2408B-0IMD

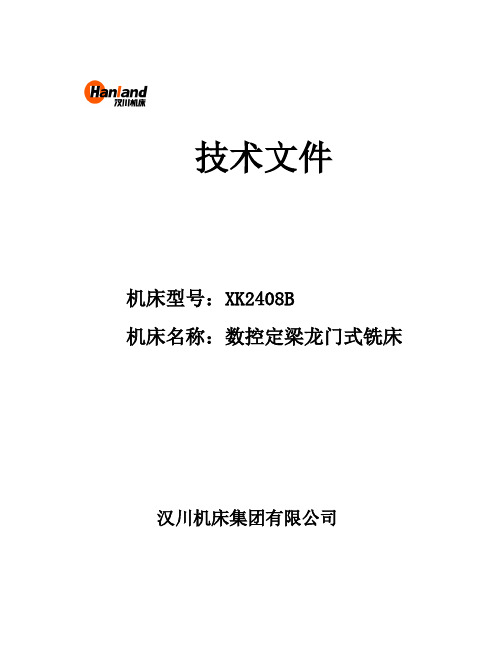

技术文件机床型号：XK2408B机床名称：数控定梁龙门式铣床汉川机床集团有限公司XK2408B数控定梁龙门式铣床一、机床结构及用途XK2408B机床是横梁固定、工作台移动、龙门框架式铣床，在继承传统龙门刚性强、稳定性好等特点的基础上，引进消化吸收先进的设计理念，利用有限元法进行力学分析，合理布筋，合理分布质量，使机床整体刚性强，静态精度和动态性能稳定可靠。
具有同类机床先进水平，是一种高效率、高精度、高可靠性的先进设备。
机床技术指标和配置国内领先，产品结构和工艺成熟，质量稳定，机床可高效、高精度的完零件的铣、钻、镗、铰、攻等多工序加工，选配直角铣头、万能铣头可实现零件的一次装夹，完成零件顶、前、后、左、右面工序的加工，特别适应于零件、模具及复杂曲面的加工。
广泛适用于普通机械、航空、航天、汽车、核工业、能源、模具、机车、重机、工程机械、船舶、机床、电子、印刷、轻纺等制造行业。
附：机床外形图二、机床主要技术参数三、机床主要组成说明四、机床的性能特点机床总体布局为横梁固定、立柱固定，工作台移动的龙门框架结构，工作台移动为X轴，主轴箱沿横梁前后移动为Y轴，主轴沿主轴上下移动为Z轴。
◆机床床身、立柱、工作台、横梁、主轴箱等大件均采用优质树脂砂造型、优质铸铁铸造，使机床得到高刚性和长久稳定的精度。
◆X轴采用瑞士进口重载滚柱导轨（每条宽度45毫米），刚性强、动态性能佳。
进口滚珠丝杠(￠50毫米)，结构紧凑、运动平稳、精度高，组合成高刚性，高稳定性机械传动系统。
主要传动结构为：X 轴交流伺服电机经同步齿形带减速,将动力传递到滚珠丝杠副，丝杠螺母与机床工作台联接，通过伺服电机旋转拖动工作台左右快速移动。
◆横梁采用阶梯式结构，横梁截面大，导轨跨距大，主轴中心到Z轴导轨面距离设计为最短，翻转力矩小，结构刚性好。
Y轴采用进口重载直线滚动导轨（导轨宽度55毫米），进口滚珠丝杠传动(￠50毫米)，刚性强，运动平稳，精度高。
主要传动结构为：交流伺服电机经同步齿形带减速,将动力传递到滚珠丝杠副，丝杠螺母与机床主轴箱联接，通过伺服电机旋转驱动主轴箱前后快速移动。
立式加工中心VDF-850
VDF850立式加工中心售前技术资料目录第一部分VDF-850立式加工中心简介 (3)一、VDF-850主体构成 (3)二、VDF-850主要性能和特点 (3)三、VDF-850立式加工中心主要技术参数 (5)四、VDF-850机床标准配置 (5)五、VDF-850机床选择配置 (6)六、VDF-850立式加工中心主要配套件一览表 (6)七、VDF-850立式加工中心随机附件清单 (7)八、VDF-850立式加工中心随机工具清单 (7)九、VDF-850立式加工中心随机资料清单 (8)十、VDF-850机床工作条件 (8)第二部分机床外观图 (9)第三部分机床安装图 (10)第四部分精度检验标准 (12)第五部分部分标准配置图表 (12)第六部分部分选择配置图表 (13)第一部分VDF-850立式加工中心简介一、VDF-850主体构成二、VDF-850主要性能和特点VDF-850立式加工中心是大连机床集团公司引进先进技术生产的新一代数控机床，该机床独特坚稳持久的刚性结构，经由工程力学的反复仿真与计算，设计坚稳的床身结构，达到刚性倍增而质量精简的工程需求。
全面硬化处理的移动滑轨，搭配精密的研磨加工，组合出令人满意的精度品质。
不仅适用于板类、盘类、壳体类、精密零件的加工，而且适用于模具加工。
机床带有自动刀具交换系统，全封闭式防护罩，自动润滑系统、冷却系统、自动排屑装置、手动喷枪及便携式手动操作装置（MPG）。
零件一次装夹后可完成铣、镗、钻、扩、铰、攻丝等多工序加工，具有自动化程度高、可靠性强、操作简单、方便、宜人，整体造型美观大方、机电一体化程度高等优点。
1、机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度铸铁，组织稳定，永久确保品质。
铸件结构均经过机床动力学分析和有限元分析，合理的结构程度与加强筋的搭配，保证了基础件的高刚性。
宽实的机床底座，箱形腔立柱、负荷全支撑的十字滑台可确保加工时的重负载能力。
立式加工中心

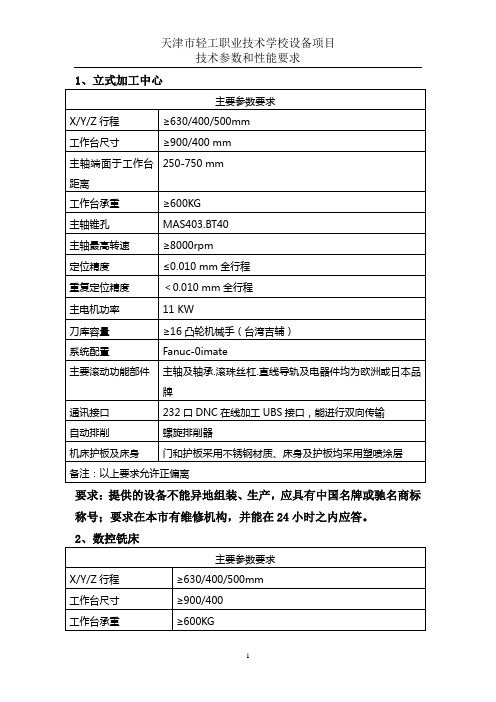

1、立式加工中心要求：提供的设备不能异地组装、生产，应具有中国名牌或驰名商标称号；要求在本市有维修机构，并能在24小时之内应答。
2、数控铣床要求：提供的设备不能异地组装、生产，应具有中国名牌或驰名商标称号；要求在本市有维修机构，并能在24小时之内应答。
3、普通铣床参数工作台面积（宽×长）320×1320mmT 形槽（槽数-宽度×间距）3-18×70 mm工作台回转角度±45°承载工件最大重量500KG行程纵向/横向/垂向（手动）700/255/350 mm纵向/横向/垂向（机动）680/240/330mm主轴主轴电机功率7.5KW锥孔XT50转速18级30-1500r/min立主轴端面到工作台距离60-410 mm立主轴中心线到立柱导轨最小距离350 mm 立铣头最大回转角度±45°进给速度(X,Y/Z) 18级23.5-1180/15-786/8-394 mm/ min 快速移动(X,Y/Z) 2300/1540/770 mm/ min进给电机功率(X,Y/Z) 1.5KW机床外形尺寸2294×1770×1904mm机床净重(约) 2800KG4、数显铣床5、彩色绘图机大幅面彩色工程绘图打印机（能打印0号图纸）标准缓存128MB。
接口为2.0 USB 端口(兼容USB 2.0 规范), 1 个EIO Jetdirect 附件插槽。
系统兼容Windows 2000; Windows XP Home; Windows XP Professional; Windows XP Professional x64; Windows Server 2003; Windows Vista Ready; Novell NetWare 5.x、6.x; Mac OS X v 10.2 或更高版本; Citrix MetaFrame。
XD-40A
XD40A数控铣床售前技术资料第二部分XD-40A立式加工中心简介一、XD-40A主体构成二、XD-40A主要性能和特点XD-40A立式数控铣床是大连机床集团公司引进国际先进技术，自行研制开发生产的新一代数控机床，该机床独特的高速直线滚动导轨副（X、Y、Z轴）设计，该机床广泛应用于军工、航天、汽车、模具、机械制造等行业的箱体零件、壳体零件、盘形零件的加工。
机床配有自动润滑系统、冷却系统、手动喷枪及便携式手动操作装置（MPG），采用半封闭式防护罩。
1、机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度铸造成型技术，内部金相组织稳定，确保基础件的高稳定性。
铸件结构经过机床动力学分析和有限元分析，使其几何结构更加合理，与加强筋的恰当搭配，保证了基础件的高刚性。
宽实的机床底座，箱形腔立柱、加宽加长的床鞍、负荷全支撑的设计，结构符合材料力学的先进设计理念，可确保加工时的重负载能力。
2、高速、高精密主轴：(1)主轴电机通过高扭力齿形皮带传动，不打滑，并可大幅减低传动噪音及热量产生。
(2)主轴采用精密级斜角滚珠轴承和滚柱轴承，高速高精密，标准转速可达8000r/min。
(3)高性能油脂润滑主轴轴承，经济的主轴头冷却系统，有效地控制主轴高速温升。
(4)主轴利用IRD动态平衡较正设备，直接校正主轴动态平衡，使主轴在高速运转时，避免产生共振现象，确保最佳的加工精度。
3、X、Y、Z轴进给均采用直线滚动导轨支撑，配之高精度滚珠丝杠副，滚珠丝杠经预拉伸后，大大增加了传动刚度并消除了快速运动时产生的热变形影响，因而确保了机床的定位精度和重复定位精度。
主轴箱移动（Z轴）配有中央导引设计的平衡锤装置(仅限于FANUC-0i-mate、大连数控、华中数控系统、MITSUBISHI-E68系统和GSK983M系统)，即使在高速移动时，配重也不产生晃动。
配重与主轴箱重量比例精确可获得最佳的加工特性。
且使Z轴驱动电机具有良好的负载特性。
通用数控机床产品参数
通用型数控加工中心介绍数控机床目录一、立式加工中心（Vertical Machining Center）3A.硬轨系列（Hard Track Machine Series）3✧中文描述：3✧英文描述: 3✧重型硬轨加工中心41.HS-650 62.HS-955 73.HS-1066 84.HS-1276/G 105.HS-1380/G 116.HS-1580/G 127.HS-1690/G 138.HS-1810 149.HS-2010 15B.线轨系列（Linear Machine Series）16选购附件：161.HS-650H 182.HS-650HE 193.HS-850H 204.HS-850HE 215.HS-850HJ 226.HS-1066H 237.HS-1370H 248.HS-1570H 24C.直传系列（Straight Machine Series）24立式(直傅)线轨加工中心机床特性: 24 Linear vertical machining center features：251.HS-430HD 272.HS-600HDW 283.HS-650HD 294.HS-850HD 305.HS-1066HD 31D.动柱式系列（Column Moving Type Machine Series）321.HS-1500 33二、卧式加工中心（Horizontal Machining Center）34卧式加工中心的特点: 341.当高速加工时,所有的铁销全部自动落上来,保护了刀具损坏和损耗,节省了刀具的成本. 342.卧式的设计,使工件在加工时铁销自动落下,有效的保护了零件,以免被铁销刮花痕积,使加工零件保证了光洁度与精密度! 343.由于本卧式加工中心刀库是引闭式设计,所以工件大小都不会干涉到! 344.卧式加工中心设计,由于工作台可以自由任意角度旋转,使零件可以在多面不同角度加工,这样就保证了零件每一个面舆面之间的角度精密度,同时又可以多面体加工,不须要不停装卸提高了生产效益,也提高了零件加工精度,所以在外国用户全部使用卧式加工中心取缔了立式加工中心!3435加工典型零件3535精密强力直结主轴3535工作台可以任意自动旋转加工35角度,可以违到四轴加工,使零件35四边的工作都可以加工到,节省35更多换装工件时间! 35一、立式加工中心（Vertical Machining Center）A.硬轨系列（Hard Track Machine Series）✧中文描述：◆宽广的底座轨道,采用四轨式设计,所有滑轨均经过高周波热处理,且经过研磨加工。
XKA714数控床身铣床.doc
型号：XKA714 规格：400×1100名称：数控床身铣床产品介绍一、概述XKA714是在基型数控铣床XKA714上装备中国华中数控系统或者进口数控系统而派生出来的三坐标联动高性能数控机床。
本产品是一种使用广泛的十字滑座型数控床身铣床。
与同类产品相比较，本机床具有承载能力大，整机刚性好,低速扭矩大等突出特点。
本机床的三个进给坐标由工作台的左右移动（X向）、滑座的前后移动（Y向）和主轴箱的上下移动（Z向）组成。
机床可以完成直线铣削，组成各种往复循环、框式循环；能实现三坐标联动加工，可进行两维圆弧插补；用于铣削具有复杂曲线轮廓及截面的零件，如凸轮、样板、叶片、弧形槽等零件，尤其适用于模具的加工。
本机床符合JB/T8329·1-1999《数控床身铣床精度检验》和Q/B121·474-1995《数控铣床位置精度》的标准；出厂验收文件为机床《合格证明书》。
二、机床传动系统主传动系统由5.5/7.5KW的交流变频电机驱动，电机安装在主轴箱的顶面，经1∶1的同步齿形带传动使主轴获得500～4000r/min的高速档无级变速段。
另外通过油缸中的活塞带动拨叉推动滑移齿轮来完成高速档和低速档的变换，再通过1∶5的齿轮降速组，使主轴获得的100～800r/min低速档无级变速段。
主轴内装有拉刀机构，拉刀机构采用液压装置及蝶形弹簧来完成松刀、拉刀动作。
进给传动系统中X向、Y向坐标由交流伺服电机通过1∶1.5同步齿形带驱动滚珠丝杠，分别拖动工作台和滑座进行X向、Y向运动，使工作台获得6～3200mm/min的切削进给速度及8000mm/min的快速移动速度。
Z向进给由交流伺服电机通过一对24∶54的齿轮降速，将动力传给Z向滚珠丝杠，拖动主轴箱运动，使主轴箱获得3～1600mm/min的切削进给速度及4000mm/min的快速移动速度。
Z向进给电机带有制动器，当断电时可将Z向刹紧，以防主轴箱下滑。
HHC3218售前资料(法那科)华东卧加
HDCNC威海华东数控股份有限公司Weihai Huadong CNC Automation Co., Ltd售前资料·HHC3218卧式加工中心一、机床用途二、主要技术性能指标三、主要外购件清单四、标准附件清单·机床验收标准·质量保证合同地址：山东省威海市火炬路305号（高区）环山路698号（经区）邮政编码：264200电话：0631-5968595（销售）5662566（技术支持）传真：0631-5967988（销售）5663566 （技术支持）一、机床用途本机床为大型卧式加工中心，配有数控转台，可自动旋转分度，适用于加工各种箱体、盘型零件及模具等复杂零件的精密加工。
一次装夹可自动完成镗、铣、钻、铰、攻丝等多种工序的粗精加工。
广泛应用于汽车、内燃机、航空、船舶、军工、机床等行业。
二、主要技术性能指标1．移动行程X轴（立柱横向移动）行程：3200 mmZ轴（工作台纵向移动）行程：1500mmY轴（主轴箱垂直移动）行程：1800mm主轴中心至工作台面最小距离：50mm主轴端面至工作台中心最小距离：680 mm2．规格·转台台面尺寸：1500×1500mm·T型槽数：5×5·T型槽间距：275mm·T型槽宽度：28mm·转台最高转速：2.7rpm·最小分度单位：0.001º·转台分度定位精度：20″·转台重复定位精度：±3″·工作台最大承重：8000kg·主轴转速级数：无级调速·主轴转速范围：60~6000rpm·主轴锥孔：ISO NO 503. 机床精度标准·ISO 10791-1998 《加工中心检验条件》·JB / T8771.4-1998 《加工中心线性定位精度和重复定位精度检验》·JB / T8771.7-1998 《加工中心精加工试件精度检验》·JB / T 8801-1998 《加工中心技术条件》·定位精度：0.030mm·重复定位精度：0.015mm4．主轴传动系统·标准配FANUC公司的0i-MD系统，可选配其他系统，如西门子、三菱等；·主电机功率：18.5/22Kw·主轴润滑：使用进口高级润滑脂润滑、全封闭、免维护。
