钢筋工程量计算例题 (2)
.
. 1、计算多跨楼层框架梁KL1的钢筋量，如图所示。
柱的截面尺寸为700×700，轴线与柱中线重合
计算条件见表1和表2
表1
混凝土强度等级 梁保护层厚度 柱保护层厚度 抗震等级 连接方式 钢筋类型 锚固长度
C30 25 30 三级抗震 对焊 普通钢筋 按03G101-1图集及
表2
直径 6 8 10 20 22 25
单根钢筋理论重量（kg/m） 0.222 0.395 0.617 2.47 2.98 3.85
钢筋单根长度值按实际计算值取定，总长值保留两位小数，总重量值保留三位小数。
.
. 2、已知某教学楼钢筋混凝土框架梁KL1的截面尺寸与配筋见图1，共计5根。混凝土强度等级为C25。求各种钢筋下料长度。
图1 钢筋混凝土框架梁KLl平法施工图
.
. 3、某6m长钢筋混凝土简支梁（见下图），试计算各型号钢筋下料长度。
4、某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。
.
. 5、某框架建筑结构，抗震等级为4级，共有10根框架梁，其配筋如图5.23所示，混凝土等级为C30，钢筋锚固长度LαE为30d。柱截面尺寸为500mm x 500mm。试计算该梁钢筋下料长度并编制配料单(参见混凝土结构平面整体表示方法03G10l-l构造详图)。
.
. 6、试编制下图所示5根梁的钢筋配料单。
各种钢筋的线重量如下：10（0.617kg/m）；12(0.888kg/m)；25(3.853kg/m)。
.
. 7、某建筑物第一层楼共有5根L1梁，梁的钢筋如图所示，要求按图计算各钢筋下料长度并编制钢筋配料单。
板钢筋计算例题
- 1 - 板钢筋计算例题
某建筑工程中使用的混凝土板的长宽分别为3m和4m，厚度为0.2m，要求使用横向和纵向钢筋进行加固。
根据设计要求，横向钢筋间距为0.2m，纵向钢筋间距为0.3m。混凝土的抗压强度为30MPa，钢筋的抗拉强度为400MPa。
根据上述条件，计算出板的横向和纵向钢筋的数量和直径。
解题思路：
首先，根据板的长宽和横向钢筋间距可以计算出板横向需要多少根钢筋，同理，根据板的长宽和纵向钢筋间距可以计算出板纵向需要多少根钢筋。其次，根据板的面积、混凝土的抗压强度、钢筋的抗拉强度，可以计算出板的抗拉强度。最后，根据板的抗拉强度和钢筋的直径可以计算出钢筋的数量和直径。
计算过程：
1. 计算板的面积
板的面积 = 长 × 宽 = 3m × 4m = 12m
2. 计算横向钢筋的数量和直径
横向钢筋的数量 = (长 ÷ 横向间距 + 1) × (宽 ÷ 横向间距
+ 1) - 宽 ÷ 横向间距 - 长 ÷ 横向间距 + 1
= (3 ÷ 0.2 + 1) × (4 ÷ 0.2 + 1) - 4 ÷ 0.2 - 3 ÷ 0.2
+ 1 = 75 根
横向钢筋的抗拉强度 = 横向钢筋的数量 × 横向钢筋的直径
× π ÷ 4 × 钢筋的抗拉强度 - 2 - = 75 × d × π ÷ 4 × 400MPa
横向钢筋的抗拉强度 = 混凝土的抗压强度 × 板的面积 ×
1000
= 30MPa × 12m × 1000
根据等式：横向钢筋的抗拉强度 = 混凝土的抗压强度 × 板的面积 × 1000
可以得到：d = 混凝土的抗压强度 × 板的面积 × 1000 × 4
÷ (75 × π × 400MPa) = 0.33
因此，横向钢筋的直径 d = √0.33 = 0.58cm ≈ 0.6cm。

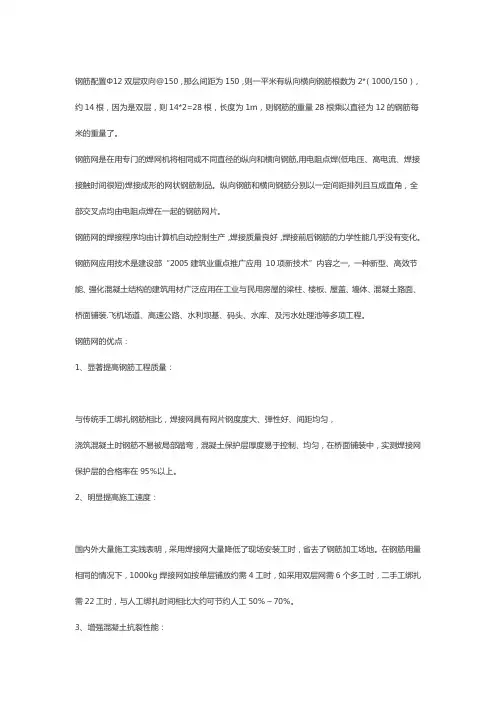

双层双向钢筋计算例题
钢筋配置Φ12双层双向@150，那么间距为150，则一平米有纵向横向钢筋根数为2*（1000/150），约14根，因为是双层，则14*2=28根，长度为1m，则钢筋的重量28根乘以直径为12的钢筋每米的重量了。
钢筋网是在用专门的焊网机将相同或不同直径的纵向和横向钢筋,用电阻点焊(低电压、高电流、焊接接触时间很短)焊接成形的网状钢筋制品。纵向钢筋和横向钢筋分别以一定间距排列且互成直角，全部交叉点均由电阻点焊在一起的钢筋网片。
钢筋网的焊接程序均由计算机自动控制生产，焊接质量良好，焊接前后钢筋的力学性能几乎没有变化。
钢筋网应用技术是建设部“2005建筑业重点推广应用 10项新技术”内容之一,
一种新型、高效节能、强化混凝土结构的建筑用材广泛应用在工业与民用房屋的梁柱、楼板、屋盖、墙体、混凝土路面、桥面铺装.飞机场道、高速公路、水利坝基、码头、水库、及污水处理池等多项工程。
钢筋网的优点：
1、显著提高钢筋工程质量：
与传统手工绑扎钢筋相比，焊接网具有网片钢度度大、弹性好、间距均匀，
浇筑混凝土时钢筋不易被局部踏弯，混凝土保护层厚度易于控制、均匀，在桥面铺装中，实测焊接网保护层的合格率在95％以上。
2、明显提高施工速度：
国内外大量施工实践表明，采用焊接网大量降低了现场安装工时，省去了钢筋加工场地。在钢筋用量相同的情况下，1000kg焊接网如按单层铺放约需4工时，如采用双层网需6个多工时，二手工绑扎需22工时，与人工绑扎时间相比大约可节约人工50％～70％。
3、增强混凝土抗裂性能：
人工用钢丝绑扎的交叉点易于滑动，钢筋与混凝土握裹力较弱，易产生裂缝，而焊接网焊点不仅能承受压力，还能承受剪力。纵横向钢筋形成网状结构共同起粘结锚固作用，当焊接网钢筋采用较小直径，较密的间距时，由于单位面积焊接点的增多，更有利于增强混凝土的抗裂性能，能够减少75％以上的裂缝发生。
4、具有较好的综合经济效益：
节省时间：采用焊接网节省了大量现场绑扎人工和施工现场，可以做到文明施工，使钢筋工程质量明显提高，由于焊接网在工厂提前预制，现场不需要再加工，无钢筋废头，由于缩短了施工周期，从而减少了吊装机械等费用。
板钢筋工程量计算（公式+实例）
板钢筋⼯程量计算（公式+实例）
⼀、板钢筋计算依据和钢筋的类型1、板的平法图集和计算依据是《04G101-4》
2、现浇混凝⼟楼板的钢筋分为以下⼏种
2.1 板底钢筋（包括特殊形式的板底通长钢筋）；
2.2 上层通长钢筋、⽀座负筋（包括特殊形式板⾯通长钢筋）；
2.3 ⽀座筋的分布筋、温度筋、附加筋；
2.4 马蹬筋；
⼆、各种板钢筋的详细计算
1、字母代表的含义： La—⾮抗震时锚固长度； d ---钢筋直径 ； L1E—连接长度 ； BHC—保
护层 ；Ha—⽀座宽度 S--- 钢筋间距 ceil—向上取整
2、板底通长钢筋（下层通长钢筋）
板底通长钢筋有⽔平和垂直两个⽅向，可以布置多个板块或者⼀个板块。 长度L＝板扣除两端⽀座的长度（板净长） + 左锚固 + 右锚固 + “连接长度”+12.5*D（II级以
上为0） 其中：12.5D是指⼀级钢中的180度弯钩，⼀端弯钩是6.25D，两端就是12.5D.
“左锚固、右锚固”算法有如下⼏种，可根据图纸说明操作：
Max ( ha /2，5*d) （即，⽀座宽度的⼀半与钢筋直径的5倍相⽐取⼤值）；
Max ( ha /2，12*d) （即，⽀座宽度的⼀半与钢筋直径的12倍相⽐取⼤值）；
La （即，钢筋的锚固长度）；
ha /2+5*d （即，⽀座宽度的⼀半加钢筋直径的5倍）；
ha–bhc （即，⽀座宽度 - 保护层）；
ha /2 （即，⽀座宽度的⼀半）；
·“连接长度” 算法为：
当采⽤焊接、机械连接时：连接长度 = 0 ，计算接头个数；
当采⽤搭接时， 连接长度=接头个数 * L1=取整（通长钢筋直段长 / 定尺长度）* L1
根数N＝ ceil [（钢筋布置范围–２倍的受⼒筋到⽀座边的距离） / 钢筋间距 ] ＋1；
在根数计算时，起始受⼒筋距离⽀座边间距有三种情况可以考虑 A：50mm，第⼀根钢筋距离⽀座边50mm；
B：保护层距离，第⼀根钢筋距离⽀座边保护层距离；
土建预算员钢筋计算例题
土建预算员钢筋计算例题
一、柱钢筋
1.柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度*搭接个数
搭接长度（Lle）：如为机械连接或焊接连接时，搭接长度为0
a.柱基础内插筋长度=基础高-基础保护层+弯折长度
搭接长度（Lle）：如果考试时候题中说明为不考虑，不用计算
弯折长度：当基础高>LaE时，弯折长度为max（6d，150）
当基础高≤LaE时，弯折长度为15d
b.柱净高长度：基础顶面——顶层梁地面之间的垂直高度
c.顶层锚固长度：
①中柱锚固长度=梁高-保护层+12d
②边、角柱锚固长度：⑴内侧钢筋锚固长度同中柱
⑵外侧钢筋锚固长度：1.5LaE（考试用）
2.柱箍筋：
单根长度=（b-2c+h-2c）*2+2* max（10d，75） b.柱宽；h.柱高；c.柱保护层
根数=（加密区长度/加密区间距+1）+（非加密区长度/非加密区间距-1）
加密区长度：①嵌固部分以上长度为：hn/3（hn本层柱净高）
②非嵌固部分以上长度为：max（hc，hn/6，500）（考试用）
③柱梁节点加密区长度为：梁高+max（hc，hn/6，500）（考试用）
④当有刚性地面时，除柱端钢筋加密区外尚应在刚性地面上、下各500mm的高度范围内加密箍筋。
二、梁钢筋
1.梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度*搭接个数
搭接长度：如为机械连接或焊接连接时，搭接长度为0
左（右）锚固长度：
当hc-保护层
当hc-保护层≥LaE时，直锚，锚固长度= max（LaE，0.5hc+5d）
保护层：是柱保护层
2.下部通长筋长度=净跨长+左锚固+右锚固+搭接长度*搭接个数 左（右）锚固长度：同梁上部钢筋（下部钢筋在中支座中的锚固能直锚的时候直锚）
3.上部端支座负筋：
第一排=1/3净跨长+左（右）锚固长度
第二排=1/4净跨长+左（右）锚固长度
左（右）锚固长度：同梁上部钢筋
4.上部中间支座负筋：
钢筋工程量计算实例
钢筋工程量计算实例
一、箍筋表示方法：
⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、 梁上主筋和梁下主筋同时表示方法（集中标注） ：
⑴ 3Φ22;3Φ20 表示上部通长钢筋为3Φ22, 下部通长钢筋为3Φ20。
⑵ 2φ12;3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25;4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25;5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、 梁上部钢筋表示方法：（标在梁上支座处即原位标注）
⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、 梁腰中钢筋表示方法：
⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、 梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
工程量计算例题
工程量计算例题
例题1：下图L3为一建筑物的局部设计，其混凝土板厚为120mm,试计算该L3混凝土工程量，并套定额计算省价直接工程费。
解：1、混凝土工程量计算：
（0.4-0.12）×0.15×（9-0.37-0.185+0.12）=0.28×0.15×8.565＝0.36 m3
(次梁长至主梁侧边)
2、套定额：
梁浇筑4-2-24：
0.36 m3×1995.05元/10 m3÷ 10＝71.82元
砼制作4-4-16：
0.36 m3×1.015×154.87元/10 m3÷ 10＝5.66元
合计：71.82+5.66=77.48元
例题2：下图L1为一建筑物的局部设计，梁端钢筋锚固长度为350mm, 钢筋保护层厚度为25mm，与L1相交的L2的断面同L1，箍筋弯钩180度平直段为3d。试计算该L1混凝土工程量及钢筋工程量，并套定额计算省价直接工程费。
解：1、混凝土工程量计算：
0.29×0.37×（6.6+0.12+0.185） =0.29×0.37×6.905＝0.74 m3
套定额：
梁浇筑4-2-24：
0.74 m3×1995.05元/10 m3÷ 10＝147.63元
砼制作4-4-16：
0.74 m3×1.015×154.87元/10 m3÷ 10＝11.63元
合计：147.63+11.63=159.26元
2、钢筋工程量计算：
上部筋2φ25：
（3.3+0.12{轴线外}-0.185{L2断面的1/2}-1.5+0.6-0.025{保护层厚}+0.35{梁端钢筋锚固长度}+12.5×0.025{Ⅰ级钢筋弯钩长度}）+（3.3+0.185{轴线外}-0.185{L2断面的1/2}-1.5+0.6-0.025{保护层厚}+0.35{梁端钢筋锚固长度}+12.5×0.025{Ⅰ级钢筋弯钩长度}）=2.9725+3.0375＝6.01
双层双向钢筋工程量计算例题
双层双向钢筋工程量计算例题
双层双向钢筋是一种常用于混凝土结构中的钢筋布置方式。它在横向和纵向都有钢筋，能够有效增加混凝土结构的强度和稳定性。工程量计算是工程建设中非常重要的一环，对于双层双向钢筋的工程量计算，包括计算钢筋数量、钢筋长度、钢筋重量等。下面将通过一个例题详细介绍双层双向钢筋工程量计算方法。
例题：
已知一平面尺寸为6m x 8m的钢筋混凝土板，板厚为0.2m。需根据设计要求在横向和纵向双层布置钢筋，横向钢筋间距为150mm，纵向钢筋间距为300mm。钢筋直径分别为10mm，20mm，30mm。根据以上信息，计算这个钢筋混凝土板所需的钢筋数量、钢筋长度和钢筋重量。
解析：
1.计算横向钢筋数量和长度：
横向钢筋距离为150mm，根据板的尺寸可知，在横向上一共需要布置（6m / 0.15m）+ 1 = 41根钢筋。因为是双层布置，所以横向钢筋总共需要的量为 41根 * 2 = 82根。钢筋的长度等于板的宽度，所以横向钢筋的总长度为 82根 * 8m = 656m。
2.计算纵向钢筋数量和长度：
纵向钢筋距离为300mm，根据板的尺寸可知，在纵向上一共需要布置（8m / 0.3m）+ 1 = 28根钢筋。因为是双层布置，所以纵向钢筋总共需要的量为 28根 * 2 = 56根。钢筋的长度等于板的长度，所以纵向钢筋的总长度为 56根 * 6m = 336m。 3.计算钢筋重量：
钢筋的重量可以通过公式计算，公式为：钢筋重量 = 钢筋长度 * 钢筋截面积 * 钢筋单位重量。在本例中，钢筋直径为10mm的单位重量为0.617kg/m，钢筋直径为20mm的单位重量为2.469kg/m，钢筋直径为30mm的单位重量为5.559kg/m。所以，可以得出横向钢筋的总重量为：656m *
π * (10mm/2)^2 * 0.617kg/m + 656m * π * (20mm/2)^2 * 2.469kg/m
钢筋工程量计算
钢筋工程量计算
一、理论部分
1、钢筋单位理论质量：是指钢筋每米长度的质量，单位是kg/m。钢筋密度按7850kg/m³计算。
2、钢筋单位理论质量=（πd²/4）X7850X（1/1000000）=0.006165d²，其中d——钢筋的公称直径。钢筋弯钩按弯起角度分为180°（旋转90°的“U”）、135°、90°三种。见图1-10
3、钢筋锚固长度（LAe 、La ）是指钢筋伸入支座内的长度。（如梁内钢筋伸入到柱内）见图1-12所示
4、为了便于钢筋的运输、保管及施工操纵，钢筋是按一定长度（定尺长度）生产出厂的，如6m、8m、12m等，所以在实际施工时必须进行连接。
钢筋的连接包含焊接、机械连接和绑扎搭接等方式。
5、绑扎搭接：是利用钢丝（扎丝）将两根钢筋绑扎在一起的接头方式，其用于纵向受拉的接头。见图1-18
6、钢筋计算公式：钢筋质量=∑（钢筋长度X单位理论质量X构件数量），其中钢筋长度——钢筋混凝土构件中钢筋的长度，根据施工图纸及相关尺度图集计算；单位理论质量——钢筋的单位理论质量；构件数量——按施工图纸计算。
7、独立基础和杯口独立基础配筋，均为双向配筋，其注写规定如下：
①以B代表各种独立基础底板的底部配筋。X向配筋以X打头注写，y向配筋以y打头注写，见图2-8(a)中集中标注的B:x:14@200. Y:12@15: 当两向配筋相同时，则以x&y打头注写。见图2-8(b)中集中标注的B:x&y:14@200
②当圆形独立基础采取双向正交配筋时，以x&y打头注写；当圆形独立基础采取放射状配筋时，以RS 打头，先注写径向受力钢筋（间距以径向排列钢筋的最外端度量），并在“/”后注写环向配筋。见图2-9 当独立基础底板的边长不小于2.5m时，钢筋长度按基础底板的边长缩短10%，即按边长的90%交错配置，最靠边的钢筋除外。见图2-4所示。
8、条形基础钢筋标注：
条形基础钢筋标注采取集中标注。如图2-14中B、C轴线基础TJBp02钢筋标注的“B：18@150/12@200”、“T：16@100/12@200”分别暗示：
混凝土及钢筋混凝土工程量清单编制及计价实例
砼及钢筋砼工程工程量清单编制例题
例1：按照土石方工程例题2提供的基础图，计算混凝土墙基和柱基清单工程量，并编列项目清单。
解：根据本工程基础类型和断面规格，应分别按1－1、2－2和J－1应分别列项。工程量计算：
断面1－1：L＝（10+9）×2－1.0×6+0.38＝32.38m (0.38为垛折加长度)
墙基基本体积V＝32.38×[1.2×0.2+(1.2+0.3)×0.05÷2+0.3×0.35]＝12.39m3
根据基础的高度，可知墙基上部250mm高度的梁与J－1搭接，其搭接长度为
0.8÷0.35×0.25＝0.571m ，共有6个搭接部位。
∴搭接体积：V＝0.571×0.3×0.25÷2×6＝0.13m3
1—1断面墙基工程量小计：V=12.52 m3
断面2－2：L＝9－0.6×2＋0.38＝8.18m
墙基基本体积V＝8.18×[1.4×0.2+(1.4+0.3)×0.05÷2+0.3×0.35]＝3.50m3
与1－1断面搭接长度＝(1.2－0.3)÷2＝0.45m 共有2个搭接部位，
搭接体积：V＝0.45×[(1.4－0.3)×0.05÷3+0.3×0.35]×2＝0.11m3
2—2断面墙基工程量小计：V=3.61 m3
J－1： 为四棱台独立柱基，体积：
V＝[2×2×0.35+(2×2＋2×0.4+0.4×0.4)×0.35÷3]×3只＝5.94m3
根据工程量清单格式，编列该工程基础工程量清单（见表4－4）：
4、应注意的问题
（1）基础与上部结构的划分以混凝土基础上表面为界；基础与垫层如设计不明确时，以厚度划分：15cm以内的为垫层，15cm以上的为基础。
分部分项工程量清单 表4－1
序号 项目编码 项目名称 计量单位 工程数量
1 1 C20钢筋砼有梁式带形基础：底宽1.2m，厚200，锥高0.05m，梁高350，宽300，基底长32.38m；C10砼垫层，宽度1.4m，厚0.1m m3 12.52
《钢筋工程量计算》课程考试
《钢筋工程量计算》课程考试
1. 1、混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）的图集是（ ） [单选题]
A、16G101-1(正确答案)
B、16G101-2
C、16G101-3
D、11G902-1
2. 2、混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）的图集是（ ） [单选题]
A、16G101-1
B、16G101-2(正确答案)
C、16G101-3
D、11G902-1
3. 3、混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础、桩基础）的图集是（ ） [单选题]
A、16G101-1
B、16G101-2
C、16G101-3(正确答案)
D、11G902-1
4. 4、在柱构件的箍筋类型1中，一个箍筋的肢数是（ ） [单选题]
A、1
B、2 C、2×2(正确答案)
D、4
5. 5、在梁构件中，一个矩形箍筋的肢数是（ ） [单选题]
A、1
B、2(正确答案)
C、3
D、4
6. 6、KZ 3表示编号为3的（ ） [单选题]
A、芯柱
B、构造柱
C、转换柱
D、框架柱(正确答案)
7. 7、某梁的编号为KL3（2A），则（A）表示（ ） [单选题]
A、一端有外伸
B、两端有外伸
C、一端有悬挑(正确答案)
D、两端有悬挑
8. 8、某梁的编号为JL3（2A），则（A）表示（ ） [单选题]
A、一端有外伸(正确答案)
B、两端有外伸
C、一端有悬挑
D、两端有悬挑
9. 9、某梁一跨之内的高度有两个值，则该梁一般属于（ ） [单选题] A、楼层框架
B、屋面框架梁
C、悬挑梁(正确答案)
D、非框架梁
10. 10、某构件的代号注写为LB，则该构件是（ ） [单选题]
A、梁
B、楼面板(正确答案)
C、屋面板
D、悬挑板
11. 11、在基础类构件和楼板构件中，“B”一般表示钢筋位于（ ） [单选题]
