第6章 定时器相关模块
第6章 定时器相关模块
本章导读：本章讲述了计数器/定时器的一般工作原理，介绍K60N512的定时接口模块（PDB、 FTM、PIT、LPTMR、CMT和RTC )的基本功能与编程基础，并给出具体的例子，读者要仔细体会各种不同的使用方法，并将这些方法运用到具体的应用中。本章知识点有①计数器/定时器的工作原理；②可编程延时模块PDB;③Flex定时器FTM;④周期中断定时器PIT;⑤低功耗定时器LPTMR;⑥载波调制传输接口 CMT;⑦实时时钟RTC。
6.1计数器/定时器的基本工作原理
在嵌入式应用系统中，有时要求能对外部脉冲信号或开关信号进行计数，这可通过计数器来 完成。有些设备要求每间隔一定时间开启并在一段时间后关闭，有些指示灯要求不断地闪烁，这 可利用定时信号来完成。个人计算机也经常要用到定时信号，如系统日历时钟的计时、产生不同 频率的声源等。在计算机系统屮，计数与定时问题的解决方法是一致的，只不过是同一个问题的 两种表现形式。
实现计数与定时的基本方法有三种:完全硬件方式、完全软件方式、可编程计数器/定时器。
1.完全硬件方式
在过去的许多仪器仪表或设备中，需要进行延时、定时或计数，经常使用数字逻辑电路实现, 即完全用硬件电路实现计数/定时功能，若要改变计数/定时的要求，必须改变电路参数，通用性和灵活性差。在微型电子计算机出现以后，特別是随着单片微型计算机的发展与普及，这种完全硬件方式实现定时与计数的方法已较少使用。
2.完全软件方式
在计算机中，通过编程利用计算机执行指令的时间实现定时,称为完全软件方式，简称软件方式。在这种方式中，一般是根据所需要的时间常数来设计一个延时子程序，延时子程序中包含一定的指令，设计者要对这些指令的执行时间进行精确的计算和测试，以便确定延时时间是否符合要求。当时间常数比较大时,常常将延时子程序设计为一个循环程序，通过循环常数和循环体 内的指令来确定延时时间。这样，每当延时子程序结束以后，可以直接转入下而的操作，也可以用输出指令产生一个信号作为定时输出。这种方法的优点是节省硬件。主要缺点是执行延时程序期间，CPU一直被占用，所以降低了 CPU的使用效率，也不容易提供多作业环境；另外，设计延时子程序时，要用指令执行时间来拼凑延时时间，显得比较麻烦。不过，这种方法在实际应用中还是经常使用的，尤其是在已有系统上作软件开发时，以及延时时间较小而重复次数又较少的情况。在计算机控制软件开发过程中，作为粗略的延时，经常使用软件方法来实现定时。
3.可编程计数器/定时器
利用专门的可编程计数器/定时器实现计数与定时，克服了完全硬件方式与完全软件方式的缺点，综合利用了它们各自的优点，其计数/定时功能可由程序灵活地设置，设定之后与CPU并行地工作，不占用CPU的工作时间。应用可编程计数器/定时器，在简单的软件控制下，可以产生准确的时间延时。这种方法的主要思想是根据需要的定时时间，用指令对计数器/定时器设置定时常数，并用指令启动计数器/定时器开始计数，当计数到指定值时，便自动产生一个定时输出。在计数器/定时器开始工作以后，CPU不必去管它，而可以去做其他工作。这种方法最突出的优点是计数时不占用CPU的时间，如果利用计数器/定时器产生中断信号还可以建立多作业的环境，所以可大大提高CPU的利用率。加上计数器/定时器本身的开销并不很大，因此这种方法在微机应用系统中得到了广泛的使用。
K60的定时器接口模块包括了六个子模块：可编程延迟模块PDB、Flex定时器模块FTM、周期中断定时器模块PIT、低功耗定时器模块LPTMR、载波调制发射器模块CMT，以及实时时钟模块RTC。下面逐个介绍这几个模块。
6.2可编程延迟模块PDB
6.2.1 PDB的基础知识
可编程延迟模块（Programmable Delay Block, PDB)可以提供从内部/外部触发源、可编程间隔到A/D转换（Analog To Digital Convert, ADC)的硬件触发，也可以提供D/A转换模块(Digital-to-Analog Converter, DAC)间隔触发的可控时延，这样就可以为ADC转换和DAC输出提供精确的时间。由于本章涉及ADC与DAC的内容，读者可以先阅读后面的章节再进行本节的学习。另外，PDB模块还可以选择性提供脉冲输出。
PDB模块包含高达15种输入触发中断源和软件触发中断源、8路的可配置用于ADC触发的PDB通道、8路的DAC内部触发源和8路的脉冲输出。PDB结构框图如图6-1所示。
在图中，只显示了PDB通道n，DAC间隔触发器x以及脉冲输出y (用虚线框表示），没有显示PDB使能控制逻辑与时序错误中断逻辑。
6.2.2 PDB模块寄存器介绍
PDB的寄存器
绝对地址
（十六进制） 寄存器名称 访问
4003_6000 状态和控制秒寄存器（PDB0_SC） R/W
4003_6004 模寄存器（PDB0_MOD） R/W
4003_6008 计数寄存器（PDB0_CNT） R
4003_600C 中断延时寄存器（PDB0_IDLY） R/W
4003_6010 通道n控制寄存器1（(PDB0_CH0C1） R/W
4003_6014 通道n状态寄存器（PDB0_CH0S） W1c
4003_6018 通道n延时0寄存器（PDB0_CH0DLY0） R/W
4003_601C 通道n延时1寄存器（PDB0_ CH0DLY1） R/W
1）状态和控制寄存器（PDBx_SC）
4003_6038 通道n控制寄存器1（ PDB0_CH1C1 ） R/W
4003_603C 通道n状态寄存器（ PDB0_CH1S ） W1c
4003_6040 通道n延时0寄存器（PDB0_CH1DLY0） R/W
4003_6044 通道n延时1寄存器（PDB0_ CH1DLY1） R/W
4003_6150 DAC间隔触发n控制寄存器（ PDB0_DACINTC0 ） R/W
4003_6154 DAC间隔n寄存器（ PDB0_DACINT0 ） R/W
4003_6158 DAC间隔触发n控制寄存器（ PDB0_DACINTC1） R/W
4003_615C DAC间隔n寄存器（ PDB0_DACINT1 ） R/W
4003_6190 输出脉冲n使能寄存器（ PDB0_PO0EN） R/W
4003_6194 输出脉冲n延时寄存器（ PDB0_PO0DLY） R/W PDBx_SC位描述
位 描述
31-20：预留 预留，只读，值为0
19-18：LDMOD 装载模式选择
LDOK置位后，此位为MOD、IDLY、ChnDlym、INTx和POyDly寄存器的负载模式选择位
00 一旦LDOK置位后，内部寄存器立即从缓冲区装载值
01 PDB计数器的值与MOD寄存器的值相等且LDOK置位后，内部寄存器从缓冲区装载值(1)
10 LDOK置位后，如果检测到输入触发事件，内部寄存器从缓冲区装载值(2)
11 当(1)或(2)发生时，内部寄存器从缓冲区装载值。
17：PDBEIE PDB时序错误中断使能位
0 禁止中断
1 使能中断
16：SWTRIG 软件触发
当使能PDB而且选择软件触发作触发输入源时，写1到此位会使计数器重新计数。写0无 效。
读为0
15：DMAEN DMA使能位
0 禁止
1 使能
14-12：PRESCALER 预分频选择位
000 1倍倍频
001 2倍倍频
010 4倍倍频
011 8倍倍频
100 16倍倍频
101 32倍倍频
110 64倍倍频
111 128倍倍频
11-8：TRGSEL 输入触发源选择
为PDB选择输入触发源。输入触发源可以是内部或者外部触发源，或者软件触发。
0000~1110分别为中断源0~中断源14，1111为软件中断源
7：PDBEN PDB使能位
0 禁止，计数器关闭
1 使能
6：PDBIF PDB中断标志位
当计数器的值等于IDLY寄存器的值时，此位置位。写0清该位。
5：PDBIE PDB中断使能
这一位使能PDB中断。当此位被置位且DMAEN被清除时，PDBIF会产生一个中断
0 禁止
1 使能
4：预留 预留，只读，值为0
3-2：MULT 倍频因子选择位
00 倍频因子为1
01 倍频因子为10
10 倍频因子为20
11 倍频因子为40
1:CONT 连续模式使能位
0 单次模式
1 连续模式
0：LDOK 装载数据OK位
写1可以让缓冲装载内部寄存器MOD、IDLY、ChnDlym、INTx和POyDly的值。MOD、IDLY、ChnDlym、INTx和POyDly可以通过LDMOD发挥作用。
2）模寄存器（PDBx_MOD）
PDBx_MOD位寄存器
位 描述
31-16：预留 预留，只读，值为0
15-0：MOD PDB模值
这些位确定了计数器的周期，当计数器达到这个值时，归零，如果PDB为连续模式，重新计数。
3）计数寄存器（PDBx_CNT）
PDBx_CNT位描述
位 描述
31-16：预留 预留，只读，值为0
15-0：CNT PDB计数器，只读
4）中断延时寄存器（PDBc_IDLY）
PDBc_IDLY位描述
位 描述
31-16：预留 预留，只读，值为0
15-0：IDLY PDB中断延时，这些位确定PDB中断的延时值
5）通道n控制寄存器1（PDBx_CHnC1）
每个PDB通道都有一个控制寄存器——CHnC1，用来控制每个PDB通道的功能。
PDBx_CHnC1位描述
位 描述
31-24：预留 预留，只读，值为0
23-16：BB PDB通道预触发背靠背操作使能位
0 禁止
1 使能
STM32通用定时器
STM32通用定时器
一、定时器的基础知识
三种STM32定时器区别
通用定时器功能特点描述：
STM3 的通用 TIMx (TIM2、TIM3、TIM4 和 TIM5)定时器功能特点包括：
位于低速的APB1总线上(APB1)
16 位向上、向下、向上/向下(中心对齐)计数模式，自动装载计数器（TIMx_CNT）。
16 位可编程(可以实时修改)预分频器(TIMx_PSC)，计数器时钟频率的分频系数 为 1～65535 之间的任意数值。
4 个独立通道（TIMx_CH1~4），这些通道可以用来作为：
①输入捕获
②输出比较
③ PWM 生成(边缘或中间对齐模式)
④单脉冲模式输出
可使用外部信号（TIMx_ETR）控制定时器和定时器互连（可以用 1 个定时器控制另外一个定时器）的同步电路。
如下事件发生时产生中断/DMA（6个独立的IRQ/DMA请求生成器）：
①更新：计数器向上溢出/向下溢出，计数器初始化(通过软件或者内部/外部触发)
②触发事件(计数器启动、停止、初始化或者由内部/外部触发计数)
③输入捕获
④输出比较
⑤支持针对定位的增量(正交)编码器和霍尔传感器电路
⑥触发输入作为外部时钟或者按周期的电流管理
STM32 的通用定时器可以被用于：测量输入信号的脉冲长度(输入捕获)或者产生输出波形(输出比较和 PWM)等。
使用定时器预分频器和 RCC 时钟控制器预分频器，脉冲长度和波形周期可以在几个微秒到几个毫秒间调整。
STM32 的每个通用定时器都是完全独立的，没有互相共享的任何资源。
定时器框图：
通用定时器从结构上可以分为4个模块，分别是上面的时钟产生模块，定时器的计数时钟可以来自内部时钟（APB时钟线上的时钟经过倍频得到），外部时钟引脚，可以通过查看数据手册。也可以是TIMx_CHn，此时主要是实现捕获功能；
框图中间的时基单元
框图下面左右两部分分别是捕获输入模式和比较输出模式的框图，两者用的是同一引脚，不能同时使用。
stm32f103zet6定时器详解及应用
stm32f103zet6定时器详解及应用
1、stm32f103zet6芯片及引脚图
2、stm32f103xx器件功能与配置
3、stm32f103zet6 定时器大容量的STM32F103XX增强型系列产品包含最多2个高级控制定时器、4个普通定时器和2个基本定时器，以及2个看门狗定时器和1个系统嘀嗒定时器。
下表比较了高级控制定时器、普通定时器和基本定时器的功能：
定时器功能比较
1）计数器三种计数模式
向上计数模式：从0开始，计到arr预设值，产生溢出事件，返回重新计时
向下计数模式：从arr预设值开始，计到0，产生溢出事件，返回重新计时
中央对齐模式：从0开始向上计数，计到arr产生溢出事件，然后向下计数，计数到1以后，又产生溢出，然后再从0开始向上计数。（此种技术方法也可叫向上/向下计数）
2）高级控制定时器（TIM1和TIM8）
两个高级控制定时器（TIM1和TIM8）可以被看成是分配到6个通的三三相PWM发生器，它具有带死区插入的互补PWM输出，还可以被当成完整的通用定时器。四个独立的通道可以用于：
（1）输入捕获
（2）输出比较
（3）产生PWM（边缘或中心对齐模式）
（4）单脉冲输出
配置为16位标准定时器时，它与TIMX定时器具有相同的功能。配置为16位PWM发生器时，它具有全调制能力（0~100%）。在调试模式下，计数器可以被冻结，同时PWM输
555定时器光控防盗报警电路课程设计报告(含电路图)
摘 要
红外线发射电路的功能是利用红外线发光二极管发射光脉冲，从而实现电路对人或物体的感应。红外线接收电路的功能是利用光敏元件接收发射出来的光脉冲，并且将光脉冲信号转化为电信号，同时对其进行放大。声光报警电路的功能是当有人体或物体接近防盗报警电路时，通过声音和显示信号提示主人。时间延迟和自动喷洒电路的功能是当声光报警一段时间之后自动喷洒麻醉剂来保护财产。电源电路的功能是为上述所有电路提供直流电压，该电路也可采用电池供电，但需要注意的问题是选择合适电池的指标参数与电路相匹配。
关键词 防盗报警/红外线/555定时器/ LM567锁相环频率解码器
- 1 - 目 录
第一章 光电报警电路的应用…………………………………3
第二章 电路的组成及其原理…………………………………4
第一节 设计要求…………………………………………………4
第二节 简易光电报警电路的结构模块图………………4
第三节 工作原理…………………………… ……………………5
一、电源电路………………………………………………………5
二、红外发射电路…………………………………………………6
三、红外接收电路…………………………………………………7
四、选频电路………………………………………………………7
五、声光报警电路…………………………………………………8
六、时间延迟及麻醉喷射电路……………………………………9
第三章 主要器件使用说明……………………………………11
第一节 555定时器………………………………………………11
一、内部结构及引脚功能…………………………………………11
二、555的功能描述………………………………………………12
三、555的应用……………………………………………………13
四、555管脚图……………………………………………………14
(完整word版)基于51单片机的红外遥控智能定时开关插座
(完整word版)基于51单片机的红外遥控智能定时开关插座
第1页 目录
第一章 绪论.................................................................................................................. 1
1.1 选题的目的与意义 ....................................................................................... 1
1.2 本课题在国内外的发展现状及趋势 .......................................................... 1
1.3 本课题要解决的主要问题 ........................................................................... 2
第二章 系统设计方案 ................................................................................................. 3
2。1 系统结构与功能 ........................................................................................ 3
2.2 总体系统框图 ................................................................................................ 3
2。3 开关的选择 ................................................................................................. 4

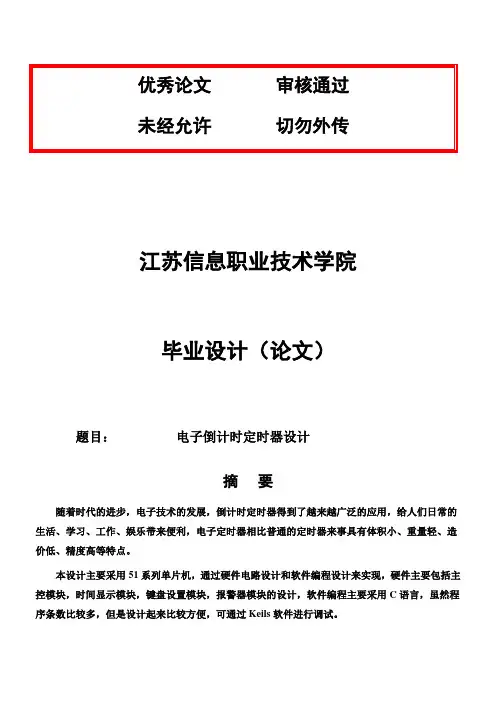

(完整版)电子倒计时定时器设计毕业设计论文
