地形测量实习报告
目录一、概述（一）、实习任务的来源（二）、实习的内容和目的1、实习内容2、实习目的（三）、实习测区范围及行政隶属1、测区范围2、行政隶属（四）完成工作量（五）完成期限（六）项目承担单位和成果接受单位二、作业区自然地理概况和已有资料情况（一）、测区自然地理概况（二）已有资料情况1、平面控制点资料2、高程控制点资料三、执行技术规范标准四.成果主要指标和规格（一）、成果种类及形式（二）、坐标基准和高程系统（三）、比例尺及地形图分幅编号五、项目实施（一）、软件和硬件配置要求（二）、人员配置（三）、技术路线及工艺流程（四）、选点、埋石（五）、图根控制测量1、图根平面控制测量2、图根点高程测量3、图根导线及三角高程控制测量成果（六）、大比例尺地形测绘1、测图前的准备2、地形图测绘方法及要求3、地形图测绘内容及取舍4、地形图的拼接5、地形图的检查与验收6、数字地形图（七）、测绘成果检查六、实习总结一、概述（一）、实习任务来源为满足昆明理工大学城市学院地球科学技术系测绘工程技术专业的教学实习需要，昆明理工大学城市学院安排我们测绘1321班在云南国土资源职业学院武定校区进行1：500全野外数字地形测量及数字成图软件（CASS7.0）使用任务实习。
在此过程中我们以小组为单位，每个组5-六个人左右。
（二）、实习的内容和目的1、实习内容（1）使用苏光全站仪（2秒级）建立图根级平面及高程控制网点；（2）使用全站仪进行1：500数字地形图（3）使用南方CASS数字成图软件对野外采集的数据进行编绘大比例尺（1：500）地形图。
2、实习目的（1）培养学习、研究与实践工作中严谨求实的科学精神和工作作风；（2）锻炼工作中的团结协作能力和组织能力；（3）培养工程建设中地形测量及数字测图工作的独立实践或动手能力；（4）巩固、深化和验证所学地形测量及数字测图理论知识；（5）了解精密测量仪器的基本构造，熟练掌握其基本操作与使用；（6）掌握地形测量及数字测图外业、内业的流程；（7）可用所学理论与技术分析解决实际工作中的一般性测量技术问题。
（三）、实习测区范围及行政隶属1、测区范围1:500地形图测量范围大概0.1平方公里2、行政隶属测区隶属于云南省楚雄州武定县。
（四）完成工作量二级导线点5个，图根点控制点8个，1:500地形图测量0.1km2。
（五）完成期限外业阶段：2013年12月23日～12月30日进场并进行野外测绘；内业阶段：2013年12月27日～2014年1月2日进场并进行内业成图；内、外业检查：2014年1月3日进场并进行野外测绘；2014年1月4日进行内外业自检；2013年1月5日提交成果资料。
（六）项目承担单位和成果接受单位项目承担单位：成果接受单位：二、作业区自然地理概况和已有资料情况（一）、测区自然地理概况测区位于武定县恩路新村云南国土资源职业技术学院武定校区，地处楚雄彝族自治州东北部，地跨东经101°55"至102°29"、北纬25°20"至26°11"。
东邻禄劝县，南与禄丰、富民毗邻，西与元谋接壤，北与四川会理县隔金沙江相望。
武定县地处滇中高原北部，云贵高原西侧，其自然环境形成了县境地表崎岖，群山连绵。
山地、丘陵、谷地、河谷平原和山间盆地相互交错，山区面积占全县总面积的97%，坝子及水面占3%。
全县平均海拔1910米，地势东西两侧及西南部高，北部低，东南部较开阔。
武定属低纬高原季风气候区。
武定境内山岭纵横，地形地势复杂多样，地势、海拔高低悬殊较大，季风气候明显。
武定县年平均气温15.1℃。
（二）已有资料情况1、平面控制点资料：经踏勘检查，测区内有指导老师提供的二级导线点5个，分别为： II01、II03、II07、II08、II09，控制点保存完好。
然而在用全站仪检测已有控制点时发现两已知点距离相对中误差分别为:K(II01-II03)=1/38183;K(II07-II08)=1/69118;K(II08-II09)=1/17794;因此能满足图根级导线控制网起算点要求，所以采用IIO1、II03、II07、II08、II09布设了两条附和导线。
2、高程控制点资料：在测区附近有校区的已知点的国家四等水准成果，经踏勘检核无误，成果可以作为本次测量的起算数据三、执行技术规范标准1《工程测量规范》GB50026-2007；2《国家基本比例尺地图图式1：500、1：1000、1：2000地形图图式》GB/T20257.1-2007；3《测绘作业人员安全规范》CH 1016-2008;4数字测图实习指导书。
四.成果主要指标和规格（一）、成果种类及形式（二）、坐标基准和高程系统平面坐标系统：采用武定县城建坐标系高程系统：采用1985国家高程基准（三）、比例尺及地形图分幅编号地形图测图比例尺1:500；分幅采用50cm×50cm正方形分幅；编号采用自然数编号法，编号顺序为自西向东，从北到南五、项目实施（一）、软件和硬件配置要求1、硬件苏一全站仪RTS312L一台；仪器标称精度为:(2mm+2ppm)。
2、仪器检验情况经检验全站仪的照准部，旋转部，十字丝，圆水准器气泡，管水准气泡，激光对点器，2C值，竖盘指标差都能满足测量的各项要求3、软件（1）计算机操作软件windows系列；（2）文字处理软件：word、Excel；（3）平差软件：南方平差易2002处理软件；（4）成图软件：南方CASS7.1。
（二）、人员配置实习项目指导教师：杨争龙实习小组负责人：邓政廉（组长）实习小组人员：鲁筱娜、赵利平、张正仙、储薇、方菽兰（三）、技术路线及工艺流程整体技术路线：接收任务后，进行现场踏勘，然后进行技术设计。
方案经业主审批通过后开始作业。
选点、埋石；平面控制、高程控制测量。
控制测量经检查合格后进行地形测量工作，外业工作结束后进行内业成图、报告编写工作；以上工作始终坚持过程检查，过程检查通过后，提交指导老师进行最终检查，修改存在的问题，经复核、检查后，提交成果资料。
工艺流程：（四）、选点、埋石图根点是直接供测图使用的平面和高程依据，宜在各级国家等级控制点、城市等级控制点、控制点下加密。
图根点的密度应根据测图比例尺和地形条件而定，传统测图方法平坦开阔地区图根点的密度不宜小于表4之规定；数字化测图图根点的密度不宜小于表5之规定。
地形复杂、隐蔽以及城市建筑区，应以满足测图需要并结合具体情况加大密度。
图根控制点应选在土质坚实、便于长期保存、便于仪器安置、通视良好、视野开阔、便于测角和测距、便于施测碎部点的地方。
要避免将图根点选在道路中间。
图根点选定后，应立即打桩并在桩顶钉一小钉或画“＋”作为标志；或用油漆在地面上画“⊕”作为临时标志并编号。
当测区内高级控制点稀少时，应适当埋设标石，埋石点应选在第一次附合的图根点上，并应做到至少能与另一个埋石点互相通视。
2表5 数字化测图平坦开阔地区图根点的密度（点/Km2）（五）、图根控制测量1、图根平面控制测量图根平面控制点的布设，可采用图根导线、图根三角锁（网）方法，不宜超过二次附合，图根导线在个别极困难的地区可附合三次。
局部地区可采用光电测距极坐标法和交会点等方法，亦可以采用GPS测量方法布设。
图根导线测量的技术要求应符合表6之规定。
因地形限制图根导线无法附合时，可布设支导线。
支导线不多于4条边，长度不超过450m，最大边长不超过160m 。
边长可单程观测1测回。
水平角观测首站应连测两个已知方向，采用DJ6光学经纬仪观测1测回，其它站水平角应分别测左、右角各1测回，其固定角不符值与测站圆周角闭合差均不应超过±40″。
图根三角锁（网）的平均边长不宜超过测图最大视距的1.7倍。
传距角不宜小于30°，特殊情况下个别传距角也不宜小于20°。
线形锁三角形的个数不应超过12个。
图根三角锁（网）的水平角，应使用DJ 6级仪器并采用方向观测法观测1测回。
当观测方向多于3个时应归零。
图根三角锁（网）水平角观测各项限差应符合表7之规定。
采用交回测量时，其交会角度应在30°～150°之间。
前、侧方交会应有三个方向；后方交会（α+β+δ）不应在160°～200°之间。
交会边长不宜大于0.5M （m ）（M 为测图比例尺分母），点位应避免落在危险圆范围内。
当局部地区图根点密度不足时，可在等级控制点或一次附合图根点上，采用光电测距极坐标法布点加密，平面位置测量的技术要求应符合表8之规定。
采用光电测距极坐标所测的图根点，不应再行发展，且一幅图内用此法布设的点不得超过图根点总数的30%。
条件许可时，宜采用双极坐标测量，或适当检测各点的间距；当坐标、高程同时测定时，可变动棱镜高度两次测量，以作校核。
两组坐标较差、坐标反算间距较差均不应大于图上0.2mm 。
注：1 边长不宜超过定向边长的3倍；2 采用双极坐标测量时，每测站只联测一个已知方向，测角、测距均为1测回，两组坐标较差不超限时，取其中数。
图根三角锁（网）和图根导线均可采用近似平差。
计算时角值取至秒。
边长和坐标取至厘米。
单三角锁坐标闭合差，不应大于图上±t n 1.0（mm ）（n t 为三角形个数）。
线形锁重合点或测角交会点的两组坐标较差，不应大于图上0.2mm 。
实量边长与计算边长较差的相对误差，不应大于1/1500。
2、图根点高程测量图根点的高程，当基本等高距为0.5m 时，应用图根水准、图根光电测距三角高程或GPS 测量方法测定；当基本等高距大于0.5m 时，可用图根经纬仪三角高程测定。
图根水准测量应起闭于高等级高程控制点上，可沿图根点布设为附合路线、闭合环或结点网，对起闭于一个水准点的闭合环，必须先行检测该点高程的正确性。
高级点间附合路线或闭合环线长度不得大于8Km ，结点间路线长度不得大于6Km ，支线长度不得大于4Km 。
使用不低于DS 10级的水准仪（i 角应小于30″）,按中丝读数法单程观测（支线应往返测），估读至毫米。
水准测量技术要求应符合表9、表10之规定。
图根水准计算可简单配赋，高程应取至厘米。
注：L为附合路线或环线长度，n为测站数。
图根三角高程导线应起闭于高等级控制点上，其边数不应超过12条，边数超过规定时，应布设成结点网。
图根三角高程导线垂直角应对向观测；光电测距极坐标法图根点垂直角可单向观测1测回，变换棱镜高度后再测一次；独立交会点亦可用不少于三个方向（对向为两个方向）单向观测的三角高程推求，其中测距要求同图根导线。
图根三角高程测量的技术要求应符合表11之规定。
表11 电磁波测距高程导线的主要技术指标注：1 S为边长（Km），HC 为基本等高距（m），nS为边数，D为距边边长（Km）；2 仪器高和目标高应准确量取至毫米，高差较差或高程较差在限差内时，取其中数。
数字地形测量实习报告
一、实习背景随着我国经济的快速发展和科技的不断进步，测绘技术在国民经济发展和国防建设中扮演着越来越重要的角色。
数字地形测量作为一种重要的测绘手段，在土地管理、城市规划、工程建设等领域得到了广泛应用。
为了使学生们更好地了解和掌握数字地形测量的基本原理和操作方法，我们于2021年7月至8月期间开展了为期一个月的数字地形测量实习。
二、实习目的1. 使学生掌握数字地形测量的基本原理和方法；2. 熟悉数字地形测量的仪器设备，提高操作技能；3. 培养学生团队合作精神，提高解决实际问题的能力；4. 加深学生对数字地形测量在国民经济建设中的重要性认识。
三、实习内容1. 数字地形测量原理实习期间，我们首先学习了数字地形测量的基本原理，包括数字高程模型（DEM）、数字线划图（DLG）和数字正射影像图（DOM）的生成方法。
通过学习，我们对数字地形测量的基本概念有了更深入的了解。
2. 数字地形测量仪器设备实习过程中，我们熟悉了数字地形测量所使用的仪器设备，如全站仪、GPS、水准仪等。
通过实际操作，我们掌握了这些仪器的使用方法和注意事项。
3. 数字地形测量方法实习期间，我们学习了数字地形测量的基本方法，包括外业数据采集、内业数据处理和成果输出。
具体内容包括：（1）外业数据采集：通过全站仪和GPS进行野外数据采集，包括控制点测量、地形点测量和地物点测量。
（2）内业数据处理：利用CASS软件进行数据处理，包括数据导入、编辑、拓扑检查、成图等。
（3）成果输出：将处理后的数据生成DEM、DLG和DOM等成果。
4. 实际案例分析实习过程中，我们选取了某地区进行实际地形测量，包括地形地貌、地物分布、高程等信息。
通过实际案例分析，我们加深了对数字地形测量应用的理解。
四、实习成果通过一个月的实习，我们取得了以下成果：1. 掌握了数字地形测量的基本原理和方法；2. 熟练操作了全站仪、GPS等仪器设备；3. 培养了团队合作精神，提高了解决实际问题的能力；4. 对数字地形测量在国民经济建设中的重要性有了更深刻的认识。

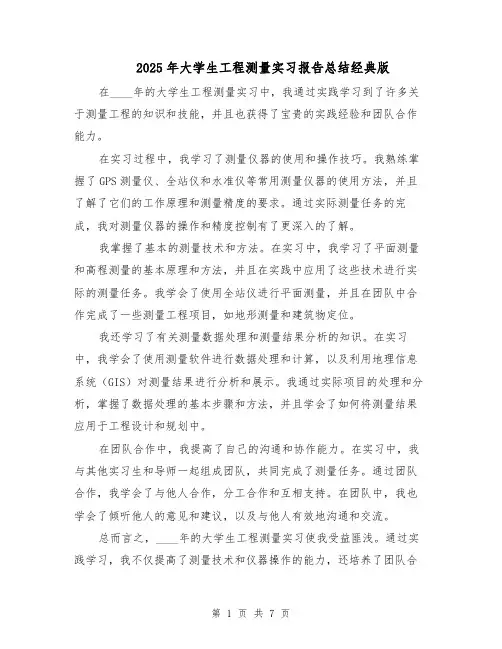

2025年大学生工程测量实习报告总结经典版（4篇）
