所有钢材常见缺陷及原因
。 -可编辑修改- 钢材常见缺陷及原因
一、圆钢 1 划伤 特征：一般呈直线型沟痕，可见沟底，长度由肉眼刚刚可见到几毫米不等，长度自几毫米至几米不等，可断续分布，也可能通长分布。 原因：导卫表面不光滑，有毛刺或磨损严重；滚动导轮不转或磨损严重；翻钢板表面不光滑刮伤；在运输过程中辊道盖板等刮伤。 2 折叠 特征：沿轧制方向呈直线状分布，外形似裂纹，边缘有时呈锯齿状，连续或断续分布，深浅不一，内有氧化铁皮，在横断面上看，一般呈折角。 原因：前某一道次出耳子；前某道次产生划伤、轴错、轧槽损坏或磨损严重、飞边等；原料表面有尖锐棱角或裂纹。 3 结疤 特征：一般呈舌形或指甲形，宽而厚的一端和基体相连；有时其外形呈一封闭的曲线，嵌在钢材表面上。 原因：前一孔型轧槽损坏破损或磨损严重；外界金属落在轧件上被带入孔型，压入钢材表面；前一道次轧件表面有深度较大的凹坑。 4 耳子 特征：出现于成品的两旁辊缝处，呈平行于轴线的突起条状。有两侧耳子、单侧耳子、全长出耳、局部出耳和周期出耳等。 原因：孔型设计不良，宽展估计过小；成品前料型高度较大；成品孔辊缝小；终轧温度低，宽展增加；成品导板安装不正、尺寸大或磨损严重；横梁或导板盒松动；轧槽更换错误或轧机轴承损坏。 。 -可编辑修改- 5 弯曲 特征：有头部弯曲、局部弯曲、全长弯曲等。 原因：出口导卫安装过高或过低；温度不均；上下辊径差过大；冷床不平，成品在冷床上排列不齐，移动速度不一致，翻钢设备不良；冷却水分布不均匀，成品冷却不均；精整操作不良。 6 翘皮 特征：呈鱼鳞状或分层翘起的薄皮，大部分是生根的，也有不生根的。 原因：导卫装置加工或安装不良，围盘有尖锐棱角，刮伤了轧件表面，再轧后，引起翘皮；输送辊道表面粗糙，刮起伤了轧件表面，再轧后造成翘皮；轧件带有薄耳子；轧槽磨损严重，轧件在孔型内打滑；连铸坯内部有较大的皮下气泡，轧后破裂形成翘皮。 7 表面夹杂 特征：一般呈点状、条状或块状分布，其颜色有暗红、暗黄、灰白等，机械地粘结在成品表面上，不易剥落，且有一定的深度。 原因：连铸坯表面带有非金属夹杂物；在加热过程中，炉内耐火砖、煤灰、煤渣等杂物粘附在原材料表面上，轧制时未能剥落；在轧制过程中，非金属夹杂物被带入孔型，被压入金属表面。 8 裂纹 特征：裂纹在钢材表面上，一般呈直线状，有的呈Y形，其方向多与轧制向一致，但也有横向或其他方向的。 原因：加热不均，轧制时各部分延伸不一致；轧制时，钢温过低，塑性变差；高碳钢和合金钢材冷却不当；连铸坯表面有裂缝未清除；连铸坯内有缩孔、夹杂、皮下气泡、柱状晶间裂缝。 。 -可编辑修改- 9 过烧 特征：在钢材表面上形成横向开裂，或呈龟裂状，裂口呈现肉眼可见的粗糙粒状组织，金相组织表现为晶界被氧化。 原因：钢坯加热温度过高或在高温区停留时间过长；钢中硫、铜等杂质含量过高，在钢中形成低熔点合金，使钢在加热时产生晶界融化，轧制时形成裂纹。 10 麻面（麻点） 特征：钢材表面有成片的凹凸不平的粗糙面，局部的、连续的或周期性的出现在钢材表面上。 原因：轧辊冷却不良，钢温过低，造成孔型严重磨损，或轧槽粘有氧化铁皮；轧辊材质不良，硬度不均匀或硬度过低，使轧槽很快磨损；轧槽使用时间过长，磨损严重；除鳞不良，氧化铁皮被压入轧件表面，以后脱落形成麻面。 11 凹坑 原因：成片孔型有凸块或粘附氧化铁皮，特别是冷却水中断时，引起孔型发热，更易粘附氧化铁皮，当轧件通过后，在轧件表面形成周期性的凹坑；成品孔前某孔型嵌入氧化铁皮造成的凹坑，在轧件进入下几道孔型时得不到加工或加工不够，凹坑仍遗留在钢材表面上；轧制时落入的硬质金属物压入轧件表面，剥落后形成凹坑；冷却回炉再度加热，易造成过厚的氧化铁皮，轧制时压入钢材表面，冷却后脱落造成凹坑。 12 缩孔 特征： 钢材断面有分层或孔洞，有时某部位呈现鼓形。 原因：连铸坯的缩孔深度超过规定的数值，或钢坯的残余缩孔未完全切除。 。 -可编辑修改- 13 辊印 特征：钢材表面呈连续性或周期性的凸起或凹下的印痕。周期性的凸起印痕又叫凸块，连续性的印痕又叫轧痕。 原因：成品孔或成品前孔磨损严重，孔型内有砂眼，或辊环崩缺；轧辊加工不良，留有刀痕，或轧槽表面粘有氧化铁皮。 14 碳化物网状级别高 特征：轧制碳含量较高的碳素体工具钢、合金工具钢、铬轴承钢时，其显微组织的碳化物网状级别超过国家标准。 原因：终轧温度过高，适当降低终轧温度；轧后冷却速度太慢；轧后热处理不当。 15 脱碳 原因：轧制含碳量大于0.4%的钢时，由于钢坯原始脱碳层深度过大，加热温度过高或在高温区停留时间过长，会产生脱碳过多现象，使钢材表面脱碳层深度超过允许标准。钢材表面脱碳将大大降低表面硬度和耐磨性。 16 脆断 特征：成品在冷状态矫直过程中，产生的直线或折线形裂缝，其裂缝内无氧化铁皮。严重时，钢材产生脆裂， 原因：矫直压力过大，或矫直次数过多，钢材产生加工硬化，造成机械性脆断；钢中磷含量较高，冷脆性增加，矫直时易脆断；矫直温度不当。 17 力学性能 特征：常有屈服强度、抗拉强度、延伸率、冲击功、硬度、淬透性等力学性能达不到国标标准。 原因：成分不合、成分偏析、冷却方式、加热制度等。 。 -可编辑修改- 二、型钢 1 结巴 特征：型钢表面上的疤状金属薄块。其大小、深浅不等，外形极不规则，常呈指甲状、鱼鳞状、块状、舌头状无规律地分布在钢材表面上，结疤下常有非金属夹杂物。 原因：由于钢坯未清理，使原有的结疤轧后仍残留在钢材表面上。 2 表面夹杂 特征：暴露在钢材表面上的非金属物质称为表面夹杂,一般呈点状、块状和条状分布，其颜色有暗红、淡黄、灰白等，机械的粘结在型钢表面上，夹杂脱落后出现一定深度的凹坑，其大小、形状无一定规律。 原因：钢坯带来的表面非金属夹杂物；在加热或轧制过程中，偶然有非金属夹杂韧(如加热炉的耐火材料及炉渣等)，炉附在钢坯表面上，轧制时被压入钢材，冷却经矫直后部分脱落。 3 分层 特征：此缺陷在型钢的锯切断面上呈黑线或黑带状，严重的分离成两层或多层，分层处伴随有夹杂物。 原因：钢坯的皮下气泡，严重疏松，在轧制时未焊合，严重的夹杂物也会造成分层；钢坯的化学成份偏析严重，当轧制较薄规格时，也可能形成分层。 4 气泡 特征：型钢表面呈现的一种无规律分布的圆形凸起称为凸包，凸起部分的外缘比较圆滑，凸包破裂后成鸡爪形裂口或舌形结疤，叫气泡。多产生于型钢的角部及腿尖。 原因：钢坯有皮下气泡，轧制时未焊合。 。 -可编辑修改- 5 裂纹 特征：顺轧制方向出现在型钢表面上的线形开裂，一般呈直线形，有时呈“Y”形，多为通长出现，有时局部出现。 原因：钢坯有裂缝或皮下气泡、非金属夹杂物，经轧制破裂暴露；加热温度不均匀，温度过低，轧件在轧制时各部延伸与宽展不一致；加热速度过快、炉尾温度过高或轧制后冷却不当，易形成裂纹，此种情况多发生在高碳钢和低合金钢上。 6 尺寸超差 特征：尺寸超差是指型钢截面几何尺寸不符标准规定要求的统称。这类缺陷名目繁多，大部以产生部位以及其超差程度加以命名。例工、槽、角钢的腿长、腿短、腰厚、腰薄及一腿长，一腿短。 原因：对工字钢成品孔腿长往往表现在开口腿上，主要由于腰部压下量不够，角钢和槽钢成品孔压下量的大小，直接影响腿长和腿短；切深孔切人太深，造成腿长无法消除；轧辊不水平或有轴向串动，咬入不正，成品孔夹板上偏等都会造成一腿长，一腿短等；腰的厚、薄主要是成品孔及成品前孔压下量不合理所造成。 7 划伤 特征：一般呈直线或弧形的沟槽，其深度不等，通长可见沟底，长度自几毫米到几米，连续或断续地分布于钢材的局部或全长，多为单条，有时出现多条。 原因：导卫板安装不当，对轧件压力过大，将轧件表面划伤；导卫板加工不良，口边不圆滑，或磨损严重，粘有氧化铁皮，将轧件表面划伤；孔型侧壁磨损严重，当轧件接触时产生弧形划伤；钢材在运输过程中与表面粗糙的辊道、盖板、移钢机、活动挡板等接触划伤。 。 -可编辑修改- 8 缺肉 特征：型钢其一侧面沿轧制方向全长或周期性的缺少金属称缺肉，缺陷处没有成品孔轧槽的热轧印迹，色暗、表面较粗糙。 原因：孔型设计不良，轧辊车削不正确及轧机调整不当，使轧件进入成品孔时由于金属量不足，造成孔型充填不满；轧槽错牙或入口导板安装不当，造成轧件某一面缺少金属，再轧时孔型充填不满；前、后孔磨损程度不一样；轧件弯、扭造成进孔不正；对于工、槽钢，钢坯不清理，往往出现结疤掉到闭口腿内，在轧制过程中便会出现周期性的腿尖缺肉。 9 耳子 特征：在型钢表面上与L型开口处相对应的地方，出现顺轧制方向延伸的凸起部分称为耳子。有单边的，也有双边的，有时耳子产生在型钢的全长，也有局部或断续的，方、圆钢产生较多。 原因：轧机调整不当或孔型磨损严重，使成品前孔来料过大或成品孔压下量过大，产生过充满，多产生双边耳子；进入成品孔前因事故造成温度过低，进入成品孔时延伸降低，宽展过大，多产生双边耳子；成品孔入口夹板向孔型一侧偏或松动。金属挤人孔型一侧辊缝里，产生单面耳子；成品入口夹板间隙过大或松动，进钢不稳，易产生双面断续耳子。 10 扭转 特征：型钢绕其轴线扭成螺旋状称为扭转。 原因：卫板安装不良，使轧件出孔时受到力偶的作用产生扭转；两侧延伸不一致，主要是压下不均或辊子有轴向串动；方、圆钢由于入口夹板安装不正确，使钢料进孔不正，造成延伸不一致；轧辊安装不正确，上、下轧辊轴线不在同一垂直平面内，即上、下辊成水平投影交叉，使轧件扭转；矫直机调整不当。
钢结构工程常见质量缺陷及防治措施
钢结构工程常见质量缺陷及防治措施引言钢结构工程是一种广泛应用的建筑结构形式，在高层建筑、桥梁和工业厂房等领域中具有重要的地位。
然而，由于施工过程中可能存在的问题，钢结构工程常常会出现一些质量缺陷，影响其使用寿命和结构安全。
为了保证钢结构工程的质量，我们需要了解这些常见缺陷，并采取相应的预防和控制措施。
常见质量缺陷1. 焊接缺陷：在钢结构工程的制作和安装过程中，焊接是一项非常重要的工艺。
然而，不当的焊接技术和材料质量等问题可能导致焊缝的缺陷，如气孔、裂纹和焊缝凹陷等。
2. 表面缺陷：钢结构工程的表面缺陷主要指涂层的质量问题，如涂层的起泡、剥落和变色等。
这些缺陷可能会导致腐蚀和结构整体性能的下降。
3. 尺寸偏差：由于施工过程中的测量和布置问题，钢结构工程的尺寸偏差也是常见的质量缺陷。
过大的偏差可能导致构件之间的不匹配和安装困难。
4. 材料质量问题：钢结构工程所使用的钢材质量直接影响其整体质量和性能。
材料的缺陷和不合格可能导致结构的强度和耐久性下降。
防治措施为了减少以上常见质量缺陷对钢结构工程造成的影响，我们可以采取以下防治措施：1. 加强焊接质量管理：制定合理的焊接技术规范和施工工艺，严格把关焊接材料的质量，加强焊接人员的培训和监督，确保焊接质量达到要求。
2. 定期检查和维护涂层：在钢结构工程的使用过程中，定期检查涂层的状况，及时修补和维护，防止涂层质量问题导致结构腐蚀。
3. 加强尺寸测量和布置控制：在施工过程中，加强对钢结构工程尺寸的测量和布置控制，确保构件的准确安装，避免尺寸偏差过大。
4. 严格控制材料质量：选用正规的供应商和合格的钢材，对每批材料进行严格检查和测试，确保材料质量符合要求。
结论钢结构工程的质量缺陷会对结构安全和使用寿命产生严重影响。
通过加强焊接质量管理、定期检查和维护涂层、控制尺寸偏差和严格控制材料质量等防治措施，可以有效预防和控制这些质量缺陷的发生。
建议在钢结构工程的设计、施工和使用过程中，始终关注质量问题，确保结构的安全性和使用寿命。
钢结构质量通病及其防治措施
钢结构质量通病及其防治措施随着现代工程建设的快速发展，钢结构建筑在各个领域中得到了广泛应用。
然而，由于建设过程中的各种原因，钢结构质量问题也不可避免地出现。
本文将探讨钢结构质量通病及其防治措施，以帮助消除或减少钢结构质量问题。
首先，一些常见的钢结构质量通病包括：1.焊接缺陷：钢结构的连接通常通过焊接来实现，焊接缺陷可能会导致连接点强度不足，甚至发生开裂、脱离等问题。
2.材料缺陷：钢板、钢管等材料可能存在缺陷，如裂纹、夹层、气孔等，这些缺陷可能会降低钢结构的整体强度和稳定性。
3.腐蚀：由于工程环境的特殊性，钢结构常常暴露在潮湿、有腐蚀性的环境中，长期暴露容易导致钢结构的腐蚀问题。
4.不合理设计：一些钢结构存在不合理的设计，如受力不均匀、局部刚度不足等问题，导致钢结构整体承载能力下降。
针对上述问题，以下是一些常见的防治措施：1.加强质量监控：建设单位应加强对钢结构的施工质量监控，包括材料的检验、焊接工艺的合格认证、焊缝的非破坏性检测等，确保钢结构施工过程的质量。
2.加强材料检验：在采购钢材时，应对每批次的材料进行严格的质量检验，包括外观质量、化学成分、力学性能等方面，确保采购到优质的钢材。
3.防腐措施：在钢结构的设计和施工过程中，应采取有效的防腐措施，如涂层、喷涂、防腐处理等，以延长钢结构的使用寿命。
4.合理设计：在钢结构的设计过程中，应合理考虑结构的受力特点和环境要求，确保结构的安全可靠性，并负责任地进行结构性能验证。
5.加强施工管理：施工单位应加强对钢结构施工过程的管理，合理安排施工计划，确保施工质量符合设计要求。
同时，要加强对施工人员的培训和管理，提高施工质量的稳定性。
总之，钢结构质量问题的防治需要全过程的管理和控制。
只有在每个环节严格控制，从设计、材料采购到施工、验收等全过程进行质量监控，才能最大限度地减少钢结构质量问题的发生，确保钢结构的安全可靠。
螺纹钢外观缺陷
凸块
凹坑
钢筋表面条状或块状的凹陷，周期性或无规 律地分布在钢筋表面上。
产生原因有以下几点： 1.轧槽滚动导板、矫直辊工作面上有凸出物， 轧件通过后产生周期性的凹坑。 2.在轧制过程中，外来的硬质金属压入轧件 表面，脱落形成。 3.钢坯在加热炉停留时间过长，造成氧化铁 皮过厚，轧制时压入轧件表面，脱落形成。
造成此缺陷原因较多， 可能是钢坯表面有残余 结疤、气泡，也有可能 是轧槽刻痕不良，成品 孔前某一轧槽掉肉或沾 上金属等原因造成。
裂纹
裂纹一般呈直线状，有 时呈丫状。其方向多与 轧制方向一致，裂缝一 般与钢材表面相垂直
开裂
折叠
折叠沿轧制方向，外 形与裂纹相似，与钢筋 表面ห้องสมุดไป่ตู้一定斜角的缺陷。 一般呈直线状，也有锯 齿状，通长或者断续出 现在钢筋表面上。
弯曲
螺纹钢沿垂直方向或水平方向不平直现象， 一般为镰刀弯或者波浪弯，有时也会出现反复 的水波浪弯或者仅在端部出现弯曲。
GB1499.2-2007中规定直条钢筋的弯曲度应不 影响正常使用，总弯曲度不大于钢筋总长度的 0.4%。
弯曲
凸块
钢筋表面呈周期性的 凸起。
主要是成品孔或前孔 轧槽有砂眼、掉块或龟 裂造成的。凸块不影响 使用，但凸块高度应不 大于横肋高度。
无纵肋

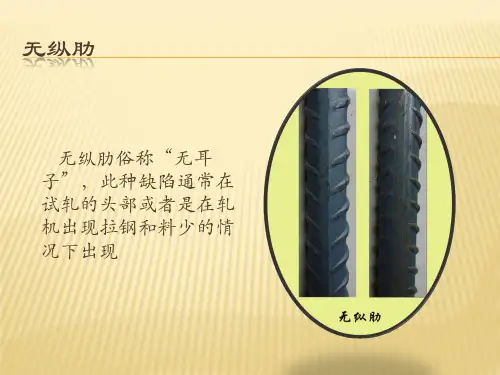

无纵肋俗称“无耳 子”，此种缺陷通常在 试轧的头部或者是在轧 机出现拉钢和料少的情 况下出现
错辊
所谓的错辊就是螺纹 钢两个半圆相错开，中 心线不重合。
造成此种缺陷主要是 轧辊、导卫装置安装调 整不当或严重磨损。
结疤
结疤呈舌状、块状、 鱼鳞状镶在钢筋表面上， 其形有的闭合或不闭合， 与主体相连或不相连。
各种缺陷的分析及产生原因
锻造成形过程中的缺陷及其防止方法一、钢锭的缺陷钢锭有下列主要的缺陷：（1）缩孔和疏松钢锭中缩孔和疏松是不可避免的缺陷，但它们出现的部位可以控制。
钢锭中顶端的保温冒口，造成钢液缓慢冷却和最后凝固的条件，一方面使锭身可以得到冒口中钢液的补缩，另一方面使缩孔和疏松集中于此处，以便锻造时切除。
（2）偏析钢锭中各部分化学成分的不均匀性称为偏析。
偏析分为枝晶偏析和区域偏析两种，前者可以通过锻造以及锻后热处理得到消除，后者只能通过锻造来减轻其影响，使杂质分散，使显微孔隙和疏松焊和。
（3）夹杂不溶于金属基体的非金属化合物称为夹杂。
常见的夹杂如硫化物、氧化物、硅酸盐等。
夹杂使钢锭锻造性能变化，例如当晶界处低熔点夹杂过多时，钢锭锻造时会因热脆而锻裂。
夹杂无法消除，但可以通过适当的锻造工艺加以破碎，或使密集的夹杂分散，可以在一定程度上改善夹杂对锻件质量的影响。
（4）气体钢液中溶解有大量气体，但在凝固过程中不可能完全析出，以不同形式残存在钢锭内部。
例如氧与氮以氧化物、氮化物存在，成为钢锭中夹杂。
氢是钢中危害最大的气体，它会引起“氢脆”，使钢的塑性显著下降；或在大型锻件中造成“白点”，使锻件报废。
（5）穿晶当钢液浇注温度较高，钢锭冷却速度较大时，钢锭中柱状晶会得到充分的发展，在某些情况下甚至整个截面都形成柱状晶粒，这种组织称为穿晶。
在柱状晶交界处（如方钢锭横截面对角线上），常聚集有易熔夹杂，形成“弱面”，锻造时易于沿这些面破裂。
在高合金钢锭中容易遇到这种缺陷。
（6）裂纹由于浇注工艺或钢锭模具设计不当，钢锭表面会产生裂纹。
锻造前应将裂纹消除，否则锻造时由于裂纹的发展导致锻件报废。
（7）溅疤当钢锭用上注法浇注时，钢液冲击钢锭模底而飞溅到钢锭模壁上，这些附着的溅沫最后不能和钢锭凝固成一体，便成溅疤。
溅疤锻造前必须铲除，否则会形成表面夹层。
二、轧制或锻制的钢材中的缺陷轧制或锻制的钢材中往往存在如下缺陷：（1）裂纹和发裂裂纹是由于钢锭缺陷未清除，经过轧制或锻造使之进一步发展造成的。
经常遇到的钢材缺陷以及修复办法
经常遇到的钢材缺陷以及修复办法模具产品在生产的过程中，会因为钢材的原因，而出现很多的问题这些问题，在一定的程度上，会影响到我们的SUJ2模具钢加工环节，来看看常见的模具会有哪些问题：第一、模具内芯散热不良长芯子模具的散热性相当重要，选用适当的材料模具钢，SUJ2，SCM440，SCM440合金钢对于产品的外观和产品的产量很大的差距。
如选用含有铍和钴的铍铜等材料，经热处理后有较高的强度、硬度、耐疲劳性、耐磨性和很好传热性。
第二、模具加工变形钢材的特性上面，如果钢材特性没有选择对，会出现SUJ2钢材材料不对的影响，变形原因之一是由于制造商为了降低成本，实际采用模具的材料并非专用模具钢材，模板的刚性不足，厚度不够，造成的变形。
预防措施：对存在碳化物严重偏析的模具钢要进行合理锻造，来打碎碳化物晶块，降低碳化物不均匀分布的等级，消除性能的各向异性。
在制造精密复杂模具时，要尽量选择碳化物偏析较小的模具钢，不要图便宜，选用小钢厂生产的材质较差钢材。
对锻后的模具钢要进行调质热处理，使之获得碳化物分布均匀、细小和弥散的索氏体组织、从而减少精密复杂模具热处理后的变形。
第三、模具活动件磨损在模具生产完成之后，模具钢会有相应的影响，SUJ2模具中活动件位置硬度不够，有锋角，选材不当等也是造成磨损的原因。
对于腐蚀性强的制品和有相当硬度、有填料的塑料，我们选用地材料表面要耐腐蚀和表面硬度要高，具备了这些特性，我们就可以很好的把握这些趋势。
微信公众号：hcsteel第四、模具钢外层断裂在SUJ2模具钢选择之后，在锻打的过程中，会出现一定的压力差，锻打的模具材料由于温度控制不当，本身就已开裂，碰到这种情况，只有换模板。
生产中的开裂乃至断裂的模板，往往是选用的材料热处理硬度过高，应力过大造成的，这些过程，就是我们平常遇到的一些问题。
缺陷种类及产生原因
焊接缺陷及其特征
（2）影响热裂纹（结晶裂纹）的因素
a．合金元素和杂质的影响。碳元素以及硫、磷等杂质
元素的增加，会扩大敏感温度区，使结晶裂纹的产生机 会增多。 b．冷却速度的影响。冷却速度增大，一是使结晶偏析 加重，二是使结晶温度区间增大，两者都会增大结晶裂
纹的出线机会。
c．结晶应力与拘束应力的影响。在脆性温度区内，金 属的强度极低，焊接应力又使这部分金属受拉，当拉应 力达到一定程度时，就会出现结晶裂纹。
c）再热裂纹：接头冷却后在加热至550~650℃时产生的裂
纹。再热裂纹产生于沉淀强化材料（如含Cr、Mo、V、Ti、
Nb元素的金属材料）的焊接热影响区内的粗晶区发展，呈
晶间开裂特征。
焊接缺陷及其特征
e）层状撕裂：在具有丁字接头或角接头的厚大构件中， 沿钢板的轧制方向分层出现的阶梯状裂纹。层状撕裂实质
焊接缺陷及其特征
3）防止结晶裂纹的措施
a．降低钢材和焊材的碳含量，减少硫、磷等有害元素的 含量。 b．加入一定的合金元素，减少柱状晶和偏析。如加入钼、 钒、钛、铌等细化晶粒。 c．采用熔深较浅的焊缝，改善散热条件使低熔点物质上 浮在焊缝表面二不存在于焊缝中。
d．合理选用焊接规范，采用预热和后热，减小冷却速度。
2，气 孔 气孔是指焊接时，熔池中的气泡在凝固时未能逸 出，而残留下来所形成的空穴。 气孔分类：可分为条虫状气孔、针孔、柱孔，按分 布可分为密集气孔，链孔等。 产生原因：母材或填充金属表面有锈，油污等，焊 条及焊剂未烘干，焊接线能量过小，熔池冷却速度 大等 气孔危害：减少截面积，降低强度、塑性、泄漏。
焊接缺陷及其特征
防止冷裂纹的措施 a.采用低氢型碱性焊条，严格烘干，在100~150℃下保存， 随取随用。 b.提高预热温度，采用后热措施，并保证层间温度不小
钢材 内部裂纹
钢材内部裂纹
钢材的内部裂纹可能是由于多种原因引起的，这些原因可以包括制造过程中的缺陷、应力超载、热处理问题等。
以下是一些可能导致钢材内部裂纹的常见原因：
1．不均匀冷却：在热处理过程中，如果钢材不均匀冷却，可能导致内部应力集中，从而引起裂纹。
2．过快的冷却速度：快速冷却可能导致组织结构的不均匀性，增加内部应力，从而引发裂纹。
3．合金元素含量过高或过低：合金元素的含量不适当可能导致组织结构的异常，从而增加裂纹的风险。
4．不当的退火处理：不适当的退火条件可能导致晶粒的异常长大，使材料更加脆弱，容易发生裂纹。
5．金属中的夹杂物：金属中的夹杂物可能成为裂纹的起始点，特别是当夹杂物与金属基体的性质有较大差异时。
6．应力腐蚀裂纹：长时间暴露在有害环境中，结合应力的作用，可能引发应力腐蚀裂纹。
7．过度的机械加载：长时间或过度的机械加载可能导致应力积累，引起裂纹。
要解决钢材内部裂纹的问题，通常需要在制造和处理过程中采取适当的
措施，例如精确控制冷却速度、合理设计合金配比、优化退火工艺等。
同时，对于使用过程中的应力情况也需要注意，以防止过度的机械加载或应力腐蚀裂纹的发生。
钢的缺陷分类
低倍下钢的缺陷的分类、特征、产生原因及评定原则1.一般疏松：特征：在酸浸试片上表现为组织不致密，呈分散在整个截面上的暗点和空隙。
暗点多呈圆形或椭圆形，空隙在放大镜下观察多为不规则的空洞或圆形针孔。
这些暗点和空隙一般出现在粗大的树枝状晶主轴和次轴之间，疏松区发暗而轴部发亮，当亮区和暗区的腐蚀程度差别不大时则不产生凹坑。
产生原因：钢液在凝固时，各结晶核心以树枝状晶形长大，在树状晶主轴和各次轴之间存在着凝固时产生的微孔系析集，一些低熔点的组元，气体和非金属夹杂物，这些微孔系和析集的物质经酸洗腐蚀后呈现组织疏松。
评定原则：根据分散在整个截面上的暗点和空隙的数量、大小及他们的分布状态，并考虑树枝状晶的粗细程度而定。
2.中心疏松：特征：在酸浸蚀试片的中心部位，呈集中分布的空隙和暗点，他和一般的疏松的主要区别是空隙和暗点仅存在于式样的中心部位，而不是分布在整个截面上。
产生原因：钢液在凝固是体积收缩引起的组织疏松及锭中心部位因最后凝固时气体析集和夹杂物聚集较为严重所致。
评定原则：以暗点和空隙的数量，大小及密集程度而定。
3.锭型偏析：特征：在酸浸试片上呈腐蚀较深的，并由暗点和空隙组成的，与原锭型横截面形状相似的纽带，一般为方形。
产生原因：在钢锭结晶过程中由于结晶规律的的影响，柱状晶区与中心等轴晶区交界处成分偏析和夹杂聚集所致。
评定原则：根据框形区域的组织树松程度和纽带的宽度加以平定。
必要时可测量偏析框边距离试片表面的最近距离。
4.斑点状偏析:特征：呈现不同形状和大小的暗色斑点，不论暗色斑点与气泡是否同时存在，这种统称为斑点状偏析。
当斑点分散分布在整各截面上时称为一般斑点状偏析；当斑点存在于试片边缘时称为斑点状偏析。
评定原则：一斑点的是量大小和分布状况而定。
5.白亮带：特征：呈现抗腐蚀能力较强，组织致密的亮白色或浅白色框带。
产生原因：连铸坯在凝固过程中，由于磁搅拌不当钢液凝固前沿温度梯度减小，凝固前沿聚集溶质的钢液留出而形成白亮带。
表面脱碳产生的原因
表面脱碳产生的原因
表面脱碳是一种常见的钢材表面缺陷现象，指的是钢材表面失去
了碳元素，使其硬度和机械性能下降。
表面脱碳产生的原因主要包括
以下几个方面：
1.加热温度过高。
钢材在经历高温加热过程时，若温度过高，就
会产生表面脱碳的现象。
因为高温会使钢表面的碳元素以蒸汽的形式
升华并流失，导致表面失去了一定渗碳层，进而引起表面脱碳。
2.加热时间过长。
钢材在高温环境下时间过长也会导致表面脱碳。
长时间的高温加热使表层与深层钢材之间的温度梯度变小，从而使不
稳定的碳化物分解成碳和铁两种元素，导致钢表面的碳元素流失。
3.空气氧化。
钢材在高温下暴露在空气中，容易发生氧化反应，
进而引起表面脱碳。
空气中的氧气和钢材表面碳化物反应，形成气相
产物CO和CO2，从而导致表面碳度下降。
4.热处理不当。
钢材在进行热处理时，若温度和处理时间控制不当，也会导致表面脱碳现象。
各种热处理方法对表面温度梯度及渗碳
剂的传输速度有不同的要求，未能满足要求就会产生表面脱碳现象。
以上是表面脱碳产生的主要原因，如何避免或修复表面脱碳缺陷，我们也需要关注。
可以通过提高钢材表面的渗碳层数、控制加热温度
和时间、保持空气环境纯净等手段进行防治。
在面对表面脱碳现象时，可以采取表面覆盖处理、擦拭去除钢材表面氧化物等方法进行修复处理。
缺陷的种类和产生原因
图4
未焊满
(5) 烧穿——烧穿是指焊接过程中，熔深超过工件厚度，熔 化金属自焊缝背面流出，形成穿孔性缺陷，见图5。 焊接电流过大，速度太慢， 电弧在焊缝处停留过久，都 会产生烧穿缺陷。工件间隙太大，钝边太小也容易出现烧 穿现象。 烧穿是绝大多数产品上不允许存在的缺陷。它破坏了焊 缝，使接头丧失连接及承载能力。 选用较小电流和合适的焊接速度，减小装配间隙，在焊缝 背面加设垫板或药垫，使用脉冲焊，能有效地防止烧穿。
图8
夹渣
(3) 夹渣产生的原因 1)坡口尺寸不合理。 2) 坡口有污物。 3) 多层焊时，层间清渣不彻底。 4) 焊接线能量小。 5) 焊缝散热太快，液态金属凝固过快。 6) 焊条药皮，焊剂化学成分不合理，熔点过高，冶金反应 不完全，脱渣性不好。 7) 钨极性气体保护焊时，电源极性不当，电流密度大，钨 极熔化脱落于熔池中。 8) 手工焊时，焊条摆动不正确，不利于熔渣上浮。 可根据以上原因分别采取对应措施，以防止夹渣的产生。 (4) 夹渣的危害——点状夹渣的危害与气孔相似，带有尖角的 夹渣会产生尖端应力集中，尖端还焊缝表面上连续的或断续的沟 槽，见图4。 填充金属不足是产生未焊满的根本原因。规范太弱，焊条 过细，运条不当等均会导致未焊满。 未焊满同样减小了焊缝的有效截面积，削弱了焊缝，也会 产生应力集中。同时，由于规范太弱使冷却速度增大，容 易产生气孔、裂纹等缺陷。 防止未焊满的措施：加大焊接电流，加焊盖面焊缝。
(3) 凹坑——凹坑指焊缝表面或 背面局部的假于母:材的部 分，见图3。 凹坑多是由于收弧时焊条(焊 丝)未作短时间停留造成的 (此时的凹坑称为弧坑)。仰、 立、横焊时，常在焊缝背面 根部产生内凹。
图3
凹坑
凹坑减小了焊缝的有效截面积，弧坑常带有弧坑裂纹和弧 坑缩孔。 防止凹坑产生的措施：施焊时尽量选用平焊位置，选用合 适的焊接规范，收弧时让焊条在熔池内短时间停留或环形 摆动，填满弧坑。
