户外全彩LED显示屏设计方案范本样本
室外led显示屏设计方案.doc
室外led显示屏设计方案.doc室外 LED 显示屏设计方案一、项目概述随着科技的不断发展，LED 显示屏在户外广告、信息发布、舞台背景等领域得到了广泛的应用。
本次设计方案旨在为客户提供一套高质量、高性能的室外LED 显示屏系统，满足其在户外环境下清晰、稳定、持久地展示图像和信息的需求。
二、设计目标1、提供高清晰度的图像和视频显示效果，确保在不同的光线条件下都能清晰可见。
2、具备良好的稳定性和可靠性，能够适应各种恶劣的户外环境，如高温、低温、潮湿、灰尘等。
3、支持多种信号输入方式，方便与各种设备进行连接和数据传输。
4、具备节能、环保的特点，降低运行成本和对环境的影响。
5、易于维护和管理，减少后期的维护工作量和成本。
三、显示屏选型1、像素间距根据观看距离和显示内容的要求，选择合适的像素间距。
一般来说，对于远距离观看的大型显示屏，像素间距可以选择较大的值，如 P10或 P16；对于近距离观看或需要显示精细图像的显示屏，像素间距应选择较小的值，如 P4 或 P5。
2、显示屏类型目前常见的室外 LED 显示屏类型有直插式和表贴式。
直插式显示屏具有亮度高、防水性能好等优点，但像素密度相对较低；表贴式显示屏则具有像素密度高、色彩均匀性好等优点，但防水性能相对较弱。
根据具体的应用场景和需求，选择合适的显示屏类型。
3、亮度室外环境的光线较强，为了保证显示屏的显示效果，亮度应达到5000cd/m²以上。
同时，显示屏应具备自动亮度调节功能，根据环境光线的变化自动调整亮度，以达到节能和保护眼睛的目的。
4、防护等级由于显示屏安装在户外，需要具备良好的防护性能，防护等级应达到 IP65 以上，能够有效防止雨水、灰尘等进入显示屏内部，保证显示屏的正常运行。
四、控制系统1、发送卡发送卡负责将输入的图像和视频信号进行处理和编码，并通过网线或光纤传输给接收卡。
发送卡应具备高分辨率支持、高刷新率、低延迟等特点，以保证图像和视频的流畅显示。
LED电子显示屏户外全彩设计方案
LED电子显示屏户外全彩设计方案一、概述二、硬件设计1.LED屏幕选用高亮度、高对比度的SMDLED灯珠，确保显示效果清晰明亮，色彩鲜艳。
2.使用高品质的电源和驱动芯片，确保电流和电压的稳定，提高整体显示屏的稳定性和寿命。
3.采用高强度的防水、防尘、防腐蚀材料，确保显示屏能够适应各种恶劣的户外环境，如阳光直射、雨水侵蚀等，并具备防雷击功能。
4.设计合理的散热系统，确保屏幕在长时间工作时稳定运行，不会因过热而导致故障。
5.安装固定装置，确保显示屏能够稳固地固定在指定的位置上，并能够抵抗风力和其他外力的影响。
6.为显示屏增加遮阳设施，以减少阳光直射对显示效果的影响，提高观看体验。
三、软件设计1.提供易于使用的操作界面，使用户能够轻松控制显示屏的亮度、色彩、播放内容等参数。
2.支持远程控制功能，用户可以通过网络远程监控和管理显示屏的状态，随时调整显示内容。
3.提供灵活的内容播放方式，能够满足用户不同的显示需求，如图片轮播、视频播放、文字滚动等。
4.具备自动亮度调节和节能功能，根据环境光线的变化调节屏幕亮度，节省能源的同时提供更好的观看效果。
5.支持多种显示格式和多种媒体文件的播放，如BMP、JPEG、GIF、AVI、MP4等，以满足用户对多样化内容的需求。
6.设计故障自诊断和报警系统，当显示屏出现故障时能够及时报警，提供维修指导。
四、维护和管理1.显示屏应具备远程监控和故障诊断功能，可以通过网络远程监控显示屏的状态，及时发现故障并进行维修。
2.提供完善的售后服务和技术支持，及时响应用户的问题和需求。
3.显示屏应定期进行维护和检查，确保其正常工作和寿命。
4.提供培训和使用手册，使用户能够熟练操作和管理显示屏。
五、安全性考虑1.显示屏需要安装在固定的位置上，确保不会因为突发事件而倒塌或摇晃。
2.设计防水、防雷击、防止外力破坏的措施，保障显示屏及其周围设备的安全。
3.应有安全锁定装置，防止非授权人员擅自操作和拆卸显示屏。
户外全彩LED显示屏设计方案范本完整版样本
概述LED显示屏是集光电子技术，微电子技术，计算机技术和视频技术为一体的高科技产品，它的发光部分由LED（即光发二极管）拼装组成的，其优点是耗电量少，亮度高，工作电压低，驱动简单, 寿命长，性能稳定。
显示屏面积能够根据需要由单元模块任意拼装, 响应速度快。
LED显示屏的出现弥补了以往磁翻板，霓虹灯等信息发布媒体效果的缺陷。
以其变化丰富的色彩，图案，实时动态的显示模式，完美的多媒体效果和强大的视觉冲击力，将信息、文字、图片.动画及视频等多种方式显示出来，成为信息传播的划时代产品，在铁路、民航、体育场馆、会议厅堂、高速公路.广场、大型商场、银行、证券市场以及多种监控调度中得到了广泛的应用。
LED电子显示屏是一种显示文字、图像、二维或三维动画及电视、录像、VCD等视频信号的理想的公众信息显示媒体，作为当代高科技发展的产物，它与广告牌.灯箱、霓虹灯等传统宣传媒体比较，具有无可比拟的优势:1、可实时播放无限的信息（每秒钟高达60幅图像）;2、是当前世界上各种宣传媒体中亮度最高的;3、图像清晰、视觉大.功耗低、寿命极长等。
现已在城市的各种行政事业单位得到了广泛的应用，在提高形象和知名度及渲染单位主办各项活动的气氛等方面起到了良好的作用。
1、起到方便公众的作用。
2、起到政务公开的作用。
3、起到宣传相关法规、条例的作用。
4、起到普及知识的作用。
5、起到公告板的作用。
6、起到公益广告的作用。
经过显示屏幕可播放天气预报、《文明市艮公约》及重要新闻等。
7、起到烘托气氛的作用。
经过显示屏幕可播放上级领导及各种贵宾莅临参观、指导的欢迎词，各种重大节日的庆祝词等。
系统实现设计方案1、LED生产流程2、LED外观设计公司针对每块显示屏安装的环境，对其进行独特的造型设计, 在设计阶段我们认真分析项目的需求，经过与客户的沟通，了解项目的需求关键，根据我们丰富的LED大屏幕制作经验以及原厂商的支持、参与，我们制定整个项目的设计方案，确保该方案能够满足系统的功能要求，并具有高实用性、高可靠性、高观赏性。
户外LED显示屏方案书
户外LED显示屏方案书首篇范本：户外LED显示屏方案书一、引言1.1 背景介绍1.2 目的和范围二、需求分析2.1 外部需求2.1.1 市场调研2.1.2 需求调查2.2 内部需求2.2.1 系统功能需求2.2.2 技术需求三、系统架构设计3.1 总体架构设计3.1.1 硬件架构设计3.1.2 软件架构设计3.2 模块设计3.2.1 控制模块设计3.2.2 显示模块设计3.2.3 通信模块设计四、详细设计4.1 控制模块详细设计4.1.1 控制逻辑设计4.1.2 硬件电路设计4.2 显示模块详细设计4.2.1 显示逻辑设计4.2.2 设备选型与布局 4.3 通信模块详细设计4.3.1 网络通信协议设计4.3.2 通信接口设计五、实施计划5.1 项目进度计划5.1.1 里程碑计划 5.1.2 工作分解结构 5.2 资源需求计划5.2.1 人力资源需求5.2.2 物资资源需求六、测试计划与方法6.1 测试策略6.1.1 单元测试6.1.2 集成测试6.1.3 系统测试6.2 测试环境与工具七、风险管理7.1 风险识别与评估7.2 风险应对策略7.3 风险监控与控制八、质量保证计划8.1 质量目标与指标8.2 质量保证措施九、项目投入产出分析9.1 成本估算9.1.1 人力成本估算9.1.2 物资成本估算9.2 预期收益分析十、附件10.1 附件1：市场调研报告10.2 附件2：需求调查报告10.3 附件3：系统硬件设计图纸 10.4 附件4：系统软件设计10.5 附件5：测试报告十一、法律名词及注释11.1 名词1：解释111.2 名词2：解释2第二篇范本：户外LED显示屏方案书一、方案背景1.1 全球LED显示屏市场概况1.2 我国户外广告市场需求分析二、技术分析2.1 LED显示屏的基本原理及优势 2.2 常见户外LED显示屏技术2.2.1 DIP LED技术2.2.2 SMD LED技术2.2.3 COB LED技术三、方案设计3.1 显示屏尺寸与分辨率设计3.2 安装方式与结构设计3.2.1 壁挂式安装3.2.2 立柱式安装3.3 控制系统设计3.3.1 控制卡选择与布局3.3.2 控制系统软件开辟四、供应商选择4.1 供应商调研与评估4.2 供应商选择及合作协议五、工程实施计划5.1 工程进度安排5.2 人力资源分配5.3 物资采购与配送六、测试与质量控制6.1 软硬件验收与测试方法6.2 质量控制措施与要求七、风险分析与应对策略7.1 可能浮现的风险列表7.2 风险评估与优先级排序7.3 风险应对策略与预案制定八、投资分析8.1 设备及材料投资估算8.2 运营成本与收益预测九、附件9.1 附件1：供应商调研报告 9.2 附件2：工程进度计划表9.3 附件3：系统软件测试报告十、法律名词及注释10.1 名词1：解释110.2 名词2：解释2。

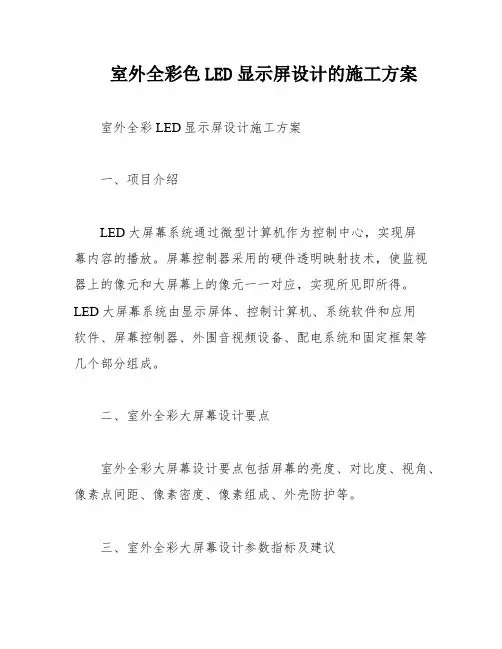

室外全彩色LED显示屏设计的施工方案
室外全彩色LED显示屏设计的施工方案室外全彩LED显示屏设计施工方案一、项目介绍LED大屏幕系统通过微型计算机作为控制中心，实现屏幕内容的播放。
屏幕控制器采用的硬件透明映射技术，使监视器上的像元和大屏幕上的像元一一对应，实现所见即所得。
LED大屏幕系统由显示屏体、控制计算机、系统软件和应用软件、屏幕控制器、外围音视频设备、配电系统和固定框架等几个部分组成。
二、室外全彩大屏幕设计要点室外全彩大屏幕设计要点包括屏幕的亮度、对比度、视角、像素点间距、像素密度、像素组成、外壳防护等。
三、室外全彩大屏幕设计参数指标及建议室外全彩大屏幕设计参数指标包括像素模组、单元箱体、显示屏技术参数指标。
建议采用高质量的LED管芯和主要材料。
四、LED大屏幕性能特点LED大屏幕性能特点包括发光材料的特征、视觉非线性校正和像元同步映射技术。
五、LED大屏幕关键技术简介LED大屏幕关键技术包括数字视频图像接口SDI技术、数字视频通讯采用DVI标准的数字显示接口、多媒体控制技术和视频处理技术。
六、多媒体播放控制软件多媒体播放控制软件用于控制LED大屏幕的播放内容和效果。
七、安装指导方式安装指导方式包括安装方式和显示屏结构安装前检查事项。
八、室外全彩大屏幕工程施工方案室外全彩大屏幕工程施工方案包括大屏幕工程实施方案、安装现场及安全管理。
九、大屏幕系统培训大屏幕系统培训包括基础培训和现场培训。
十、售后服务承诺售后服务承诺是保证客户使用LED大屏幕系统的质量和服务的重要保障。
显示屏控制主机、视频源、音视频切换矩阵和打印机都是可选配设备。
另外，监视器和户外音响系统也是重要的选择。
下面是全彩色LED显示屏系统的拓扑图。
系统能够实现的各项功能包括以下内容：1.2、视频播出方式通过多媒体视频控制技术和VGA同步技术，可以方便地将多种形式的视频信息源引入计算机网络系统，如广播电视和卫星电视信号、摄像视频信号、录像机VCD视频信号、计算机动画信息等。
室内及室外全彩色LED显示屏设计方案两篇
室内及室外全彩色LED显示屏设计方案四篇篇一：室内全彩色LED显示屏设计方方案公司简介深圳市XX科技有限公司，位于深圳经济特区，公司集LED户外高端产品研发和生产为一体，主营室户外LED显示屏，推出全系列的LED 显示屏产品。
一、显示屏设计说明；1、采用每平方40000点P5表贴三合一全彩色显示模组制作显示屏1.有效显示面积；长2.56米×高2.56米=6.553平方1.2显示模块采用室内型160ⅹ160全彩单元板，像数由一红、一纯绿、一纯蓝三种颜色LED发光管构成，点间距为5MM1.3（1）该显示屏分辨率为点长512× 512点高,整屏共显示262144个像素点《二》屏；该显示屏采用单元板箱体组装，整屏由（长）16单元板×（高）16个共256张单元板，P5表贴三合一参数：三、编辑播放软件从技术等级上讲，LED大屏幕显示系统是一个集计算机网络技术、多媒体视频控制技术和超大规模集成电路综合应用技术于一体的大型的电子信息显示系统，具有多媒体、多途径、可实时传送的高速通信数据接口和视频接口。
计算机网络技术的使用使显示制作、处理、存储和传输更加安全、迅速、可靠。
采用网络系统控制技术，可以和体育馆网络联网。
集图形制作播放、艺术字型制作播放、二、三维动画片制作播放等功能于一体，界面美观友好，全中文菜单操作方便。
其各项功能可由用户自由组合后，进行循环播放并自动切换，且各项均可分别实行定时、定速。
基本功能：·功能强大：多种显示方式，可以通过键盘、鼠标等不同的输入手段输入文字、图象等信息，文字可以放大、缩小、拷贝等编辑处理，图像可以通过软件的修改、编辑，有各种字体、字形、色彩选择，插入各种显示方式，各种编排可自由组合、定时，达到理想的显示效果；·界面友好：全中文菜单，人机对话类型，操作简便，节目制作播放用鼠标点按即可。
·中文系统：本软件提供五笔、拼音、区位、英文、郑码、微软等常用汉字输入方式，用户呆根据需要任意选择输入方式，在WINDOWS、金山等任意中文系统中输入的中西文件都可直接调用，并提供宋、黑、仿宋、楷、隶书、幼圆等各种字体、字形，并提供在字的各种方向加边修饰，字色、边色可任意选，所选字属性均有示范，客户可直观判断所选属性是否合适，实现最后的艺术效果；·丰富的显示方式：不同的显示方式使屏体每一幅图案、单调的文字更有吸引力，画面的动感，提供滚动、移动、中开、中合、闪烁、淡变、飞动显示、反白、百面窗、旋转、飘雪等多种不同的显示方式。
户外全彩LED显示屏设计方案范本
户外全彩LED显示屏设计方案范本一、项目背景随着科技的不断发展和人们生活水平的不断提高，户外广告已成为城市中一道美丽的风景线。
为了满足市场需求，我们计划设计一款户外全彩LED显示屏，用于室外广告、活动宣传、信息发布等场景。
二、需求分析1.外观要求：-防护等级:IP65级别，能够适应不同的气候和环境条件。
-显示效果:高亮度、高对比度、高分辨率，确保内容能够清晰可见。
-尺寸要求:根据不同场地和需求，可以灵活组合，满足各种尺寸要求。
2.功能要求：-实时播放:能够在不同时间段播放不同的广告内容，支持实时更新。
-多媒体支持:能够支持多种格式的内容，包括图片、视频、文字等。
-远程控制:支持远程监控和管理，方便管理员进行操作和调整。
3.物料要求：-LED灯珠:采用高亮度大尺寸的LED灯珠，确保显示效果和稳定性。
-驱动芯片:选择高品质的驱动芯片，保证显示屏的稳定性和耐用性。
-面板材质:采用高强度的耐候材料作为面板，保证其抗风雨和防尘的能力。
三、设计方案1.硬件设计：-模组设计:根据实际需求，设计合适的模组尺寸和形状，方便组合使用。
-控制系统:选用高性能的控制系统，确保显示屏的稳定性和可靠性。
-供电系统:设计合理的供电系统，支持正常运行和功耗控制。
2.软件设计：-程序开发:开发用户友好的界面和功能强大的管理软件，方便用户进行操作和管理。
-远程管理:设计远程管理系统，支持远程监控、更新和调整广告内容。
-数据管理:支持对广告播放数据的统计和分析，方便用户了解广告效果。
四、实施计划1.设计方案确定：1周2.硬件采购和组装：3周3.软件开发和调试：4周4.测试和优化：2周5.成品验收和交付：1周五、预算估计1.硬件成本：XXXXX元2.软件开发成本：XXXXX元3.人工和其他费用：XXXXX元4.总预算：XXXXX元六、风险控制1.安装环境限制：需考虑安装场地的特殊要求和可能的限制。
2.恶劣气候影响：需选用合适的防护等级和耐候材料，确保显示屏能够适应不同气候条件。
LED室外全彩屏方案.
欢城LED室外全彩屏方案设计书济南英特立数码信息有限公司二零一二年二月十七日目录第一章 LED电子显示屏简介................................. - 6 -一、 LED显示屏简介............................... - 6 -二、 LED显示屏应用领域........................... - 7 -三、 LED显示屏的行业发展......................... - 9 -四、 LED显示屏组成.............................. - 11 -五、 LED显示屏的分类............................ - 12 -1、真彩色显示屏............................. - 12 -2、双基色显示屏............................. - 12 -3、单色显示屏............................... - 12 -第二章室外全彩屏硬件方案............................... - 13 -一、系统设计概述................................ - 13 -二、系统需求分析与实现目标...................... - 24 -1、客户需求分析............................. - 24 -2、系统实现目标............................. - 24 -三、硬件系统功能说明............................ - 25 -1、灵活多变的显示功能....................... - 25 -四、硬件系统的构成.............................. - 27 -1、显示系统................................. - 27 -2、控制系统................................. - 27 -3、编辑系统................................. - 28 -4、运行环境智能监控与保护系统............... - 28 -5、多媒体配套设备系统....................... - 28 -五、硬件系统电路设计............................ - 29 -1、硬件系统电路原理......................... - 29 -2、真彩屏色彩的实现方法..................... - 29 -3、硬件系统实现的功能....................... - 32 -4、屏体设计方案及其相关参数设计............. - 34 -5、显示驱动设计............................. - 36 -六、硬件系统－结构设计.......................... - 37 -1、现场情况分析............................. - 38 -2、骨架结构设计............................. - 39 -3、散热设计................................. - 40 -4、外观美学设计............................. - 40 -5、环境智能监控系统......................... - 40 -6、系统安全性保证........................... - 42 -第三章室外全彩屏软件方案............................... - 44 -一、系统软件分类................................ - 44 -1、显示控制软件............................. - 44 -2、显示编辑软件............................. - 45 -二、系统软件性能分析............................ - 45 -1、高水平的显示屏灰度控制系统............... - 45 -2、独特的Gamma视频处理技术................. - 45 -3、极佳的动态效果........................... - 46 -三、软件操作方法................................ - 46 -第四章工程报价......................................... - 46 -第五章工程进度计划及保障措施 ........................... - 46 -一、工程进度计划................................ - 46 -二、项目成功的保证措施.......................... - 47 -1、项目各部分的协调、组织和管理............. - 47 -2、保证项目需求实现的具体措施............... - 47 -3、保证项目建设质量的具体措施............... - 48 -4、保证项目建设工期的具体措施............... - 48 -5、保证系统稳定运行的具体措施............... - 48 -6、技术培训................................. - 49 -第六章质量保证体系与工程验收 ........................... - 50 -一、执行标准.................................... - 50 -二、质保体系.................................... - 50 -1、控制电路................................. - 51 -2、驱动电路................................. - 51 -3、生产部件的采购........................... - 51 -4、电路板的生产............................. - 52 -5、产品的生产............................... - 52 -6、生产过程的质控........................... - 53 -7、产品的出厂检验........................... - 54 -8、产品包装运输入现场调试................... - 54 -9、安全设施................................. - 54 -三、测试与验收.................................. - 55 -第七章售后服务......................................... - 56 -1、专业人员的现场服务....................... - 56 -2、免费提供的设备保修服务................... - 56 -3、热线联系和快捷响应....................... - 56 -4、备品备件供应............................. - 57 -5、定期检修保养服务......................... - 57 -6、优惠的后续支持服务....................... - 57 -第一章LED电子显示屏简介一、LED显示屏简介二极管（light emitting diode)简称LED，是利用半导体P-N结电致发光原理产生红，绿，兰颜色。
户外LED显示屏工程方案三篇
户外LED显示屏工程方案三篇篇一：户外传媒LED显示屏工程方案第一部分显示屏技术特点1、XX显示屏通用技术特点➢256级灰度控制技术单基色实现256级灰度，具有丰富的色彩、层次表现力。
➢非线性校正技术一种根据人眼对亮度级差敏感程度不同而做出的对LED显示屏亮度的修正技术。
➢Gamma 校正技术在控制电路采用一级Gamma校正技术。
➢静态恒流驱动以往显示屏由于技术水平以及设计及生产成本和空间的限制，全部是采用恒压驱动/动态扫描的驱动方式，这对于发光管的寿命和发光效率以及图文显示效果都是不利的。
随着行业技术水平的发展，驱动电路摒弃了动态恒压的驱动方式，采用静态恒流驱动方式，完美体现了LED的电流特性。
➢帧同步技术采用完全的帧同步技术，使图像更加稳定，杜绝了图像闪动造成的人眼视觉疲劳。
➢网络功能显示屏不仅从局域网上获取数据，而且可以从Internet网获取。
2、XX公司显示屏工艺特点2.1材料控制工艺➢LED的离散控制技术由于光材料自身的参数差异和长期使用的衰减，致使LED像素均匀性较差，成为显示屏行业中普遍存在的问题，极易形成马赛克现象。
公司采用“LED的离散控制技术”，改进了原有对整屏的电流调节的方法，将采购的发光材料在加工前统一分档，将相同档次的材料集中在显示屏体的特定区域，通过调节区域亮度及色度合成，实现整屏的均匀性调节。
同时，配合单点/单基色调节技术，使得屏体的亮度/均匀性大幅提高。
➢排列/混色技术公司技术人员通过长期的经验总结，对LED单灯采用独特的等间距排列技术，从而实现良好的混色效果。
保证了视频图像清晰、柔和的表现力。
（室外全彩LED灯）➢标准化“模组”结构采用“模组”形式的标准化单元结构，保证屏体安装的平整度，简洁美。
➢定位面罩的应用采用“定位面罩”保证了LED单灯的直列性和定位精度，同时保证了屏体表面在黑屏状态下背底色彩的一致性和均匀性。
➢LED排列技巧采用“等间距”的排列方式，通过对LED单灯的精确定位实现良好的混光效果。
全彩户外LED显示屏方案设计下载
全彩户外LED显示屏方案设计文档一：正文：一.方案设计目的户外LED显示屏是一种常用于广告宣传和信息发布的设备，本方案设计旨在提供全彩户外LED显示屏的完整设计方案，包括硬件设备选型、安装布局、软件设置等内容。
二.硬件设备选型1. 屏幕类型选择：根据产品的使用场景和要求，选取合适的屏幕类型，如P10、P8等；2. 屏幕尺寸确定：根据实际需求和场地条件，确定屏幕的尺寸，如6m*4m；3. 数据接口选择：根据系统的要求和现有设备的情况，选择合适的数据接口，如HDMI、DVI等。
三.安装布局1. 安装位置选择：根据产品的使用目的和场地条件，选择合适的安装位置，如广场、商业街等；2. 安装高度确定：根据观看距离和观看角度，确定屏幕的安装高度，如3-5米；3.安装方式选取：根据场地条件和安全要求，选择合适的安装方式，如立柱安装、墙壁安装等。
四.系统配置1. 控制系统选择：根据项目需求和预算，选择合适的控制系统，如异步控制系统、同步控制系统等；2. 软件设置：根据显示内容和效果要求，进行软件设置，如亮度调节、色彩设置等；3. 数据传输：确保数据传输的稳定性和安全性，避免数据丢失和干扰。
附件：1. 设备选型表格2. 安装布局示意图3. 系统配置参数表法律名词及注释：1. LED显示屏：使用发光二极管作为显示单元的设备，具有高亮度、大视角、高对比度等特点。
2. 异步控制系统：一种将视频信号转换为屏幕显示的控制系统，适用于需及时更新显示内容的场景。
3. 同步控制系统：一种通过信号处理器将视频信号转换为灯板上图像的控制系统，适用于对显示效果要求高的场景。
文档二：正文：一.方案设计目的本文档旨在提供全彩户外LED显示屏的完整设计方案，包括硬件设备选型、安装布局、软件设置等内容，以满足户外广告宣传和信息发布的需求。
二.硬件设备选型1. 屏幕类型选择：根据使用场景和要求，选取合适的屏幕类型，如P10、P8等，以保证显示效果的清晰度和亮度；2. 屏幕尺寸确定：根据实际需求和场地条件，确定屏幕的尺寸，如6m*4m，以满足观众的视觉效果；3. 数据接口选择：根据系统的要求和现有设备的情况，选择合适的数据接口，如HDMI、DVI，以确保数据传输的稳定性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
户外全彩LED显示屏设计方案范本
LED显示屏是集光电子技术, 微电子技术, 计算机技术和视频技术为一体的高科技产品, 它的发光部分由LED( 即光发二极管) 拼装组成的, 其优点是耗电量少, 亮度高, 工作电压低, 驱动简单, 寿命长, 性能稳定。
显示屏面积能够根据需要由单元模块任意拼装, 响应速度快。
LED显示屏的出现弥补了以往磁翻板, 霓虹灯等信息发布媒体
效果的缺陷。
以其变化丰富的色彩, 图案, 实时动态的显示模式, 完美的多媒体效果和强大的视觉冲击力, 将信息、文字、图片、动画及视频等多种方式显示出来, 成为信息传播的划时代产品, 在铁路、民航、体育场馆、会议厅堂、高速公路、广场、大型商场、银行、证券市场以及多种监控调度中得到了广泛的应用。
LED电子显示屏是一种显示文字、图像、二维或三维动画及电视、录像、VCD等视频信号的理想的公众信息显示媒体, 作为当代高科技发展的产物, 它与广告牌、灯箱、霓虹灯等传统宣传媒体比较, 具有无可比拟的优势: 1、可实时播放无限的信息( 每秒钟高达60幅图像) ; 2、是当前世界上各种宣传媒体中亮度最高的; 3、图像清晰、视觉大、功耗低、寿命极长等。
现已在城市的各种行政事业单位得到了广泛的应用, 在提高形象和知名度及渲染单
位主办各项活动的气氛等方面起到了良好的作用。
1、起到方便公众的作用。
2、起到政务公开的作用。
3、起到宣传相关法规、条例的作用。
4、起到普及知识的作用。
5、起到公告板的作用。
6、起到公益广告的作用。
经过显示屏幕可播放天气预报、《文明市民公约》及重要新闻等。
7、起到烘托气氛的作用。
经过显示屏幕可播放上级领导及各种贵宾莅临参观、指导的欢迎词, 各种重大节日的庆祝词等。
系统实现设计方案
1、LED生产流程
2、LED外观设计
公司针对每块显示屏安装的环境, 对其进行独特的造型设计, 在设计阶段我们认真分析项目的需求, 经过与客户的沟通, 了解项目的需求关键, 根据我们丰富的LED大屏幕制作经验以及原厂商的支持、参与, 我们制定整个项目的设计方案, 确保该方案能够满足系统的功能要求, 并具有高实用性、高可靠性、高观赏性。
我们的设计原则是功能、结构、外形三位一体, 协调统一。
既要保证显示屏的功能完善、结构合理、外观现代、大气, 同时又要与周
围环境很好的融合与呼应, 让整个显示屏在所安装的环境中独具匠心。
3、系统软件组成及功能
3.1 系统软件组成
系统软件主要由节目编辑软件、播放软件、自动化控制软件、远程通讯软件等几部分组成。
软件功能见系统功能部分。
² 支撑环境
本系统软件支撑各种局域网环境。
软件工作平台为WIN9X或更高操作系统。
(1)、系统功能
A、自适应/手动屏体亮度调节功能;
B、自适应/手动机内温度调节功能;
C、主动式温度、电压超标报警及关机功能( 远程) ;
D、自动/手动色度调整及平衡矫正功能;
E、定时自动/手动开关机功能, 启动画面锁定;
F、支持联机/脱机自主式运行;
G、可在线自检、手动检测设备运行状况;
H、视频显示功能: 实现VGA与Video信号转换;
I、视频播出功能:
1) 多媒体控制以实现多种视频信号源, 如: 电视、录像机、VCD、DVD等的播放, 并具备现场同步转播及所需的所有软硬件设备和
通讯接口; 具有文字编辑功能即文字的字体变化、大小变化、换屏方式以及定位, 能显示各种中、西文及阿拉伯数字、常见字符及图案, 能进行广告、图像的处理和显示, 能进行电视画面的文字迭加、特技等编辑与播放功能;
2) 提供标准网络接口, 具备INTERNET网接入能实现各类常见网络信息播发功能, 并预留宽带接口;
J、具有系统同步控制技术, 可实现屏显内容与VGA显示器一一对应;
K、音频系统能够达到现场声像同步的要求;
L、具有对显示屏工作温度、湿度实时监控, 并有相应的降温与去湿措施;
M、配电系统具有过压、过流、欠压、缺相、短路保护功能, 并具备功率因素补偿功能;
(2) 系统构成
LED显示屏系统由显示系统、控制系统、编辑系统组成。
A 显示系统
显示屏体: LED发光器件组成的可控显示板( 显示单元和灰度系统构成) 。
结构骨架: 屏体支撑部分, 含显示单元固定架、外框架等。
B 控制系统
该系统由486配置以上计算机、多媒体卡或DVI显卡、控制卡等构成, 主要用于显示数据的编辑、处理与分配, 并控制显示屏的显
示。
控制计算机: 486以上主机。
多媒体卡: TL 视频卡或DVI显卡。
控制卡: QL -RGA8。
控制软件: LED演播室等。
C 编辑系统
编辑系统的作用是完成显示屏显示内容的整理、编排和设计。
编辑完成后的显示内容, 须由编辑系统送入控制系统才能进行有效的播放。
编辑计算机: 主机486以上。
编辑软件:LED显示编辑软件、多媒体制作软件等
系统软件功能
提供的显示屏系统软件, 不但能满足贵方对软件所提出的全部要求外, 还具备了其它更强大的功能。
3．2．1一般要求的软件功能:
计算机网络体系及结构屏幕控制体系采用微机局域网络, 成功地将当今许多成熟的数字技术引入了大屏幕显示系统, 如数据库技术、网络通信技术、网络互联技术、数据安全技术、信息自动化处理技术、嵌入式微处理器控制技术、接口技术、多媒体技术等。
显示屏系统集图形制作播放、艺术字型制作播放、三维动画播放
等功能于一体, 界面美观友好, 操作方便、效果华丽。
其各项功能可由贵方自由组合后进行循环播放并自动切换, 且均可分别实行
定时、定速控制。
编辑软件采用WINDOWS98或以上版本操作系统, 配置的文件具
有可修改各种参数及功能的特性, 具备如下特点:
(1)、功能强大.
A、能够经过键盘、鼠标输入文字、图象等信息, 可再经软件修改、编辑。
B、配置的文件具有可修改各种参数及功能的特性。
C、可插入各种显示方式。
D、各项编排可自由组合、定时。
(2)、系统能接收和播放内部网络上的有关信息。
(3)、具备丰富的显示方式, 如移动、翻滚、中开、中合、闪烁、淡变飞动、反白、百叶窗、旋转、飘雪等。
(4)、支持二维、三维动画显示:
A、二维、三维动画制作采用市面上通用的制作软件, 经过本系统的图文制作播放系统播放( 制作二维动画主要采用的软件为ANIMATOR PRO , 三维动画制作采用3DSTUDIO) 。
B、具有24种以上新颖显示方式及多种颜色搭配方式。
C、屏幕映射位置可调, 并可方便随意地选择显示画面大小, 可开多个窗口, 具画中画功能。
D、支持摇控器计算机接口。
