配电箱外形尺寸表
标准配电箱尺寸
标准配电箱尺寸引言配电箱是供电系统中的重要组成部分，广泛应用于各种建筑、工厂和设备中。
配电箱的尺寸是设计和安装过程中必须考虑的重要因素之一。
本文将介绍标准配电箱尺寸的基本要求和常见规格。
标准配电箱尺寸的基本要求为了确保配电箱的正常运行和安全性，尺寸设计必须符合以下基本要求：1.足够空间：配电箱内部要有足够的空间容纳电源设备、开关和连接线路，以确保正常运行和维护。
2.安全间距：不同部分之间应有电气绝缘或者安全间隔，以防止电流泄漏或触电事故的发生。
3.方便维护：配电箱的设计应便于维修和更换配件。
4.良好的散热性能：配电箱应设计良好的散热结构，防止过热造成的设备损坏。
标准配电箱尺寸的常见规格在实际应用中，配电箱的尺寸规格可能因不同的国家、行业和用途而有所差异。
下面是一些常见的标准尺寸规格：1.高度：标准配电箱的高度一般为2000mm或2400mm。
根据需求，也可以定制其他高度。
2.宽度：标准配电箱的宽度通常为600mm或800mm。
同样，根据具体情况也可进行定制。
3.深度：配电箱的深度一般为400mm、500mm或600mm。
深度也可以根据需要进行适当调整。
4.板厚：配电箱的板厚一般为1.5mm至3.0mm，以确保配电箱的稳固性和耐用性。
需要注意的是，上述规格仅为常见的标准尺寸，实际应用中可能会根据具体要求进行调整和定制。
另外，在特殊领域和特殊行业（如航空、医疗等）中，配电箱的尺寸规格可能会有特殊要求。
标准配电箱尺寸的设计与选择在设计和选择标准配电箱尺寸时，需要考虑以下几个因素：1.电源负载：根据电源负载和需求进行合理的尺寸选择，确保配电箱能够承受预期的电流和功率。
2.空间限制：根据安装场所的实际空间大小和限制，选择合适的尺寸。
3.安装环境：考虑配电箱的安装环境，如室内、室外、恶劣环境等，选用符合环境要求的尺寸和材质。
4.扩展性和未来需求：在设计和选择配电箱尺寸时，需要考虑今后的扩展需求，以避免频繁更换或升级。
配电箱规格尺寸标准
配电箱规格尺寸标准
配电箱啊，那可是电力世界里的小城堡！它的规格尺寸标准可太重要啦！就好像每个人都有适合自己的衣服尺寸一样，配电箱也有它特定的规格尺寸呢。
你想想看，要是配电箱的尺寸不合适，那会怎么样？电路就没法好好地布局啦，各种电线啊、开关啊就会乱成一团麻，这可不是开玩笑的呀！合适的配电箱尺寸就像是给电路穿上了合身的衣服，让一切都井井有条。
一般来说，配电箱的尺寸有大有小。
小的可能就像一个小盒子，精致小巧，不占太多空间，但也能发挥它的大作用呢。
大的呢，那就像一个大柜子，可以容纳更多的电器元件和复杂的电路。
这就好比小房子和大房子，各有各的用处和优势。
而且啊，不同的场合需要不同尺寸的配电箱。
在家里，可能就不需要太大的，能满足日常用电需求就行。
但在工厂、商场这些地方，那用电量可大啦，就得用大尺寸的配电箱来保障电力的稳定供应呀。
这难道不像是不同的人穿不同尺码的鞋子吗？只有合适了，才能走得稳、走得好。
还有哦，配电箱的规格尺寸标准还得考虑到安全性。
太小了，容易过热，引发安全隐患；太大了，又浪费资源。
这就像做饭放盐一样，多了咸，少了淡，得恰到好处才行呢！现在的技术真是越来越发达了，配电箱的规格尺寸标准也越来越精细，就是为了让我们的用电更加安全、可靠。
总之，配电箱规格尺寸标准可不是随便定的，那是经过精心考虑和实践验证的。
我们可不能小瞧了它，它可是保障我们电力生活的重要一环呢！所以啊，一定要选择合适规格尺寸的配电箱，让我们的生活和工作都能在电力的保驾护航下顺利进行！。
配电箱规格对照表
备注 主开 分开 分开
主开 主开 主开 分开 分开 主开 分开 分开
主开 分开 分开 分开 分开 分开 分开 主开 分开 分开 分开 分开 分开 主开 分开 分开
个
主开
个
分开
个
分开
个
主开
个
分开
个
分开
个
分开
个
分开
分开
个

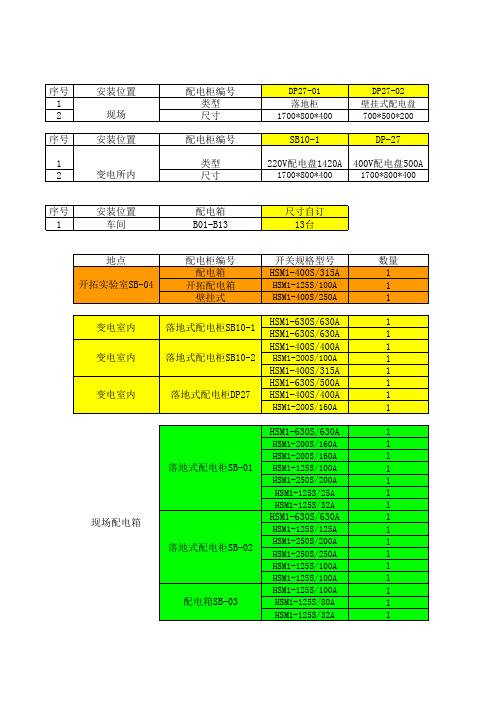

HSM1-125S/50A
HSM1-125S/80A
1
SB-01 落地柜 1700*800*400
SB-02 落地柜 1700*800*400
SB-03 壁挂式配电盘 500*400*200
SB10-2
SB-04
HSM1-400S/315A 壁挂式配电盘
1700*800*400 尺寸自订
单位 个 个 个
个 个 个 个 个 个 个 个
HSM1-630S/630A HSM1-200S/160A HSM1-200S/160A HSM1-125S/100A HSM1-250S/200A HSM1-125S/25A HSM1-125S/32A HSM1-630S/630A HSM1-125S/125A HSM1-250S/200A HSM1-250S/250A HSM1-125S/100A HSM1-125S/100A HSM1-125S/100A HSM1-125S/80A HSM1-125S/32A
3
个
HSM1-125S/80A
2
个
个
HSM1-125S/50A
5
个
个
杭申16A断路器
2
个
个
HSM1-125S/100A
配电箱尺寸标注标准
表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用~钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm；3.分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
4.本箱体进线断路器为63A,进线截面不大于25mm2；5.分路断路器每极宽度为18 mm；6.墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
4.墙体留洞尺寸为箱体尺寸加10mm；5.PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*12 0TD28大型（铁）300*200*12 0TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。
标准配电箱尺寸规格
标准配电箱尺寸规格
标准配电箱尺寸规格是指在国家标准范围内，针对配电箱的尺寸所进行的规定。
配电箱是电气系统中不可缺少的部分，用于集中控制和分配电源，保障电气系统的正常运行和安全稳定。
配电箱尺寸的规范化是为了保证不同厂家生产的配电箱之间的互换性和通用性，降低生产和使用成本，提高生产效率和使用效率。
根据国家标准的规定，标准配电箱尺寸规格分为两种，一种是墙挂式配电箱，另一种是地埋式配电箱。
墙挂式配电箱的尺寸一般为：高600mm，宽400mm，深200mm；地埋式配电箱的尺寸一般为：高1000mm，宽800mm，深400mm。
此外，还有一些非标准尺寸的配电箱，如高度为800mm的墙挂式配电箱等。
在实际应用中，标准配电箱尺寸规格并不是绝对的，因为在不同的使用场合和应用需求下，配电箱的尺寸还需要进行调整和改变。
因此，对于非标准尺寸的配电箱，需要进行详细的设计和制造，以满足用户的具体需求和要求。
总之，标准配电箱尺寸规格的制定是为了保障电气系统的安全稳定和高效运行。
在使用配电箱时，需要根据具体的场合和需求进行选择和定制，以满足不同的应用需求。
配电箱箱体尺寸及安装位置
功率(KW)
15KW 30KW 100KW 8KW 20KW 20KW 30KW 100KW 12KW 5KW 30KW 100KW 12KW 45KW 30KW 100KW 12KW 18KW 300KW
箱体规格尺寸 宽
450 600 × ×
高
600 800
厚
× 160 × 160
单位 数量
台 台 台 台 台 台 台 台 台 台 台 台 台 台 台 台 台 台 台 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
1200 × 1200 × 600 × 600 × 1200 × 1200 × 600 × 600 × 1200 × 1200 × 600 × 600 × 1200 × 1200 × 1200 × 1200 × 600 ×
配电箱箱体尺寸及安装位置
工程名称：金沙国际广场 序号 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 楼层编号
4500 × 600 × 160
450 600 600 600 450 450 600 600 450 450 800 600 450 450 600 800 × × × × × × × × × × × × × × × 600 800 800 800 600 600 800 800 600 600 800 800 600 600 800 × 160 × 160 × 160 × 160 × 160 × 160 × 160 × 160 × 160 × 160 × 160 × 160 × 160 × 160 × 160
功率(KW)
10KW 22KW 2.8KW 11.6KW 10.5KW 10KW 5KW 5KW 5KW 5KW 20KW 7.5KW 20KW 4KW 4KW 4KW 165KW 5KW 10KW
条件-施耐德小型配电箱尺寸
施耐德(宽X高)(mm)天翔（TXA）天翼（TYA）小康家II (XSA2) 天鑫系列（ EA9F）参数暗装 塑料/ 金属/ 钢化玻璃面盖，金属底箱白色茶色透明门2 排/3 排/4 排36~96 位 125/160 A明装/ 暗装塑料面盖，金属底箱单排/ 2 排/ 3 排8~36 位63/125 A小康家I (XSA)明装/暗装塑料面盖，塑料/金属底箱单排/ 2 排/ 3 排4~36 位全金属配电箱4130 X 2006170 X 2008250 X 200210 X 200230 X 230 12320 X 200280 X 200300 X 230 16390 X 220370 X 230 18390 X 22020460 X 230440 X 230 24320 X 360280 X 32036430 X 470320 X 480280 X 4404854430 X 62072430 X 77096550 X 770综合情况对比表外观坚固与美观兼备线条简洁、缤纷多彩动感弧形线条，经典之作平板造型，与墙面紧密贴合材料塑料/金属/钢化玻璃面暗装箱：塑料面盖，金属底箱I 型：全塑配电箱全金属配电箱盖，金属底箱明装箱：塑料面盖，金属与II 型：塑料面盖，金属底箱 塑材混合式底箱耐腐蚀性及绝缘性极好极好极好强耐异常热能力强强强强应用领域民用及其它民用及其它民用及其它民用及其它市场定位公寓、别墅、酒店、公寓、别墅、酒店、写字楼公寓、别墅、酒店、经济型住宅，小型商建等写字楼等场所等场所写字楼等场所最大卖点 1. 美观和谐 1. 任意色彩组合，与装修环 1. 原装进口，品质上乘 1. 坚固牢靠2. 坚固耐用境相得益彰 2. 外形极具欧陆浪漫情怀 2. 价格适中3. 灵活简便 2. 人性化设计，安装更方便3. 更可控的交货期交货较快很快较快很快模数化配电箱技术参数对比表3。
配电箱尺寸标注标准
表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用1.2~1.5mm钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm；3.分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
4.本箱体进线断路器为63A,进线截面不大于25mm2；5.分路断路器每极宽度为18 mm；6.墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
4.墙体留洞尺寸为箱体尺寸加10mm；5.PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*1 20TD28大型（铁）300*200*1 20TD28中型（铜）180*120*7 0TD28中型（铁）180*120*7 0TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。
配电箱尺寸
配电箱尺寸配电箱是供电系统中常见的一种设备，用于对电能进行分配和控制。
它在住宅、商业建筑和工业设备中广泛应用。
配电箱的尺寸大小根据不同的使用场景和需求会有所不同。
下面将从不同层面介绍配电箱尺寸的相关知识。
首先，需要明确的是，配电箱的尺寸包括宽度、高度和深度三个方面。
宽度主要取决于箱体内部的电气元件的安装方式和尺寸。
高度一般根据使用者的安装位置和空间要求进行选择。
深度则与电气元件的体积和散热条件有关。
对于住宅配电箱来说，尺寸一般较小。
通常宽度在300-400毫米之间，高度一般在1500-1800毫米之间，深度在150-250毫米之间。
这样的尺寸可以满足家庭基本用电的需求，同时也方便安装于墙壁上，占用空间较小。
而对于商业建筑和工业设备来说，由于负荷较大，配电箱尺寸一般较大。
这是为了容纳更多的电气元件，以支持大功率的电能分配和控制。
宽度可能需要达到600-800毫米，高度一般在1800-2200毫米，深度也可能增加到250-300毫米。
这样的尺寸足够容纳各种断路器、接触器、熔断器等电气元件，并且能够保证散热和通风的效果。
当然，配电箱的尺寸还会受到其他因素的影响。
比如，当一个建筑物的用电需求较大时，可能需要多个配电箱进行分段分配和控制，这就需要考虑不同配电箱之间的空间布局和连接方式。
此外，配电箱的额定电流也会影响其尺寸大小的选择，因为较大的额定电流需要更多的电气元件和更大的容积。
根据我国相关标准，住宅配电箱的尺寸一般符合GB/T 14048.2-2016《低压配电系统第5-52部分：安全第101章配电开关和控制设备》中的相关规定，而商业建筑和工业设备的配电箱需要符合GB7251.1-2005《低压成套开关设备和控制设备》的要求。
总而言之，配电箱的尺寸大小是根据具体需求和使用场景来确定的。
无论是住宅、商业建筑还是工业设备，合理选择适合的尺寸，能够满足用电需求，确保电能的安全分配和控制。
JP柜综合配电箱
精心整理1、JP柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小于1.5mm。
柜体采用对开门，共4门，采用不锈钢铰链，大尺寸柜体内加装加强筋。
2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。
在计量室预留自动化电网所需设备的位置，计量室封闭，不装计量TA，预留计量TA空间位置，不装电压表、电流表,不留观察窗。
3、进出线布置：侧面上进下出，不在一面。
4、总进线刀开关进线侧装浪涌保护器，浪涌保护器前装空气开关，负荷侧装氧化锌避雷器，避雷器独立接地。
配电室在综合保护器出线侧装接线排。
5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N。
6、JP柜用新型防雨锁，锁加防撬功能，计量室单独设锁。
柜内装检修照明灯，在配电出线室正门装行程开关来控制灯的闭合。
7、箱体通风设计：上下左右通风，具有防止小动物进入设计。
进出电缆采用紧缩套工艺，用PG 系列电缆螺旋接头，由制造厂家根据变压器容量合理配置。
8、对接地的要求：1)???JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。
紧固螺钉或螺栓的直径应不小于10mm。
接地连接点应标以清晰可见的接地符号；2)???接地导体应采用铜质导体，接地导体的末端应用铜质端子与设备的接地系统相连接；3)???主回路中凡规定或需要触及的所有部件都应可靠接地；9、JP柜柜顶设有横眉可粘贴间隔名称。
JP柜正门内侧应有用铝合金板制作的清晰明显的主接线示意图。
10、铭牌的要求1)???铭牌应为铝合金或不锈钢材质且应用中文蚀刻，柜体正反两面制作铝合金警示牌，均用铆钉固定。
2)???铭牌应包括如下内容：a)???制造商名称或商标、制造年月、出厂编号；b)???产品型号；c)???给出下列数据：额定电压、额定频率、无功补偿容量、额定容量、防护等级。
11.?对JP柜限制并避免内部电弧故障的要求JP柜内的的刀开关应具有防弧功能，并具有“严禁带负荷拉闸”警示标志。
