1. 线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR 6*1.5 首先你需要了解这些型号中每个字母代表什么NH是耐火的意思，汉语拼音第一个字母，R是软线，V是聚氯乙烯绝缘，S是双绞线（意思是两根导线绞合）B是固定布线用电线， 1.5就是导体部分截面积，2是2根线具体每一根：NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5 平方NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5 平方NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5 平方NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5 平方NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5 平方2. BV、BLV 、BVVB 、BVR 、RV 、RVS、RVV 、QVR 、AVVR 、VV 、VLV 、KVV"是什么意思?人家问平常用的电线市面上BV,BVR,RV,RVV ，不是那些大截面工程用的电缆B系列归类属于布电线，所以开头用B,电压：300/500V V 就是PVC 聚氯乙烯，也就是（塑料）L 就是铝芯的代码R 就是（软）的意思，要做到软，就是增加导体根数BV 铜芯聚氯乙烯绝缘电线BLV 铝芯聚氯乙烯绝缘电线BVR 铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2 为例：BV是1根直径1.78mm和7根0.68两种BLV 是1 根直径1.78mmBVR 是19 根直径0.41mmRV 铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV 多了一层塑料护套另外：我们最常用的“护套线”BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2 根BV 线，在+一层白色的护套3. ZR-YJV-4*35+1*16-CT-SC50-WC-CC 中，ZR:阻燃，YJV :交联聚乙烯铜芯线4*35+1*2.5 ：4 根截面积为35 平方毫米和一根 2.5 平方毫米的芯SC50：电缆穿直径为50 的焊接钢管WC :暗敷在墙内CC :暗敷在屋面或顶板内NH-BV-2*2.5+BVR-1*2.5-CT-KBG20-WC-CC 中NH :耐火BV :聚氯乙烯铜芯线BVR :应该是软线（不确定）CT:桥架KBG20 :不知道（应该是线槽啊之类的吧）4. 建筑电气图中WL1-BV-3*2.5-PC20-CC 是什么意思WL1回路代号BV导线3根2.5平方的导线穿PC （聚碳酸酯管）管径C 20 CC 代表顶板内暗敷5. 电照系统图BV-3*2.5 —PC20 WC CC 、FC L1NPE （或L3N 线路敷设方式代号PVC ――用阻燃塑料管敷设DGL ――用电工钢管敷设VXG ――用塑制线槽敷设GXG ――用金属线槽敷设KRG ――用可挠型塑制管敷设⑦线路明敷部位代号LM —沿屋架或屋架下弦敷设ZM ――沿柱敷设QM ――沿墙敷设PL ――沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA —暗设在柱内QA —暗设在墙内PA ——暗设在屋面内或顶棚内DA ――暗设在地面或地板内PNA —暗设在不能进入的吊顶内④照明灯具安装方式代号D――吸顶式L――链吊式G -------- 管吊式B ――壁装式R -------- 嵌入式BR -------- 墙壁内安装（4）设备标注方法'⑦配电线路的标注方法a ----- b（c >d）e - f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示 2 根导线表示 3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯6. 建筑中电气系统图中BV-2*2.5+1*2.5 （PE）-SR/PC20-CC 的意思3根2.5 平方毫米的BV 线（即铜芯聚氯乙烯绝缘电线）2*2.5是指一条火线一条零线，1*2.5 （PE）是指一根保护线，作接地用-SR/PC20-CC 是指导线的敷设方式，其中SR 是指导线敷设于金属线槽中，PC 是指塑料线管PVC，20 是指管径，CC 是指沿天花暗敷。
电气识图中的各种标号
气图一般是由电路图、技术说明和标题栏三部分组成。
构成电路的目的有两个：一是进行电能的传输、分配与转换；二是进行信息的传递和处理。
针对不同的电气设备和电路，电气图可分为电力系统电气图、电力拖动电气图、电子电路图（包括模拟电路、数字电路、可编程序控制器电路等）、建筑安装电气图、电梯控制电气图等。
进行电能传输、分配与转换的电路通常包括两部分：主电路和辅助电路。
主电路也叫一次回路，是电源向负载输送电能的电路。
它一般包括发电机、变压器、开关、接触器、熔断器和负载等。
辅助电路也叫二次回路，是对主电路进行控制、保护、监测、指示的电路。
它一般包括继电器、仪表、指示灯、控制开关等。
通常主电路中的电流较大，线径较粗，而辅助电路中的电流较小，线径也较细。
电气图中的文字说明和元件明细表等总称为技术说明。
文字说明注明电路的某些要点及安装要求等，通常写在电路图的右上方，若说明较多，也可另附页说明。
元件明细表列出电路中各种元件的符号、规格和数量等。
元件明细表以表格形式写在标题栏的上方，元件明细表中序号自下而上编排。
技术说明及明细表的示例见表1-1.表1-1技术说明示例技术说明：1、继电器KC1~KC4、KA1~KA8 、KT1 、KT2接线端子采用制造厂在产品上标出的标记。
2、电流互感器TA1~TA3二次接线端子标记采用制造厂的标记。
注：本表所列元件名称、规格、数量只是用来说明“技术说明”中应包含的项目及内容，并不代表某一具体电路所用的元器件。
标题栏画在电路图的右下角，其中注明工程名称、图名、图号，还有设计人、制图人，审核人、批准人的签名和日期等。
标题栏是电路图的重要技术档案，栏目中的签名者对图中的技术内容各户其责。
标题栏示例见表1-2.表1-2 标题栏示例图面（也称图纸）通常由纸边边界线、图框线、标题栏、会签栏组成，格式如图1-2所示。
其幅面代号及尺寸表1-3。
表1-3基本幅面代号及尺寸(单位：mm）会签栏标题栏周边图框线纸边界线（b）图纸幅面简称图幅，指由边框线所围成的图面。
电气图纸符号大全
电气图纸符号大全电气图纸符号是电气工程中非常重要的一部分，它是电气工程师们进行设计、施工和维护工作时不可或缺的工具。
掌握电气图纸符号对于电气工程人员来说至关重要，因为它们是沟通和交流的重要工具，能够准确地传达电气系统的设计和构成。
在本文中，我们将为您详细介绍电气图纸符号的各种类型和含义，以便您更好地理解和运用它们。
1. 电源符号。
电气图纸中最基本的符号之一就是电源符号。
电源符号通常用来表示电气系统的供电来源，包括交流电源、直流电源和电池等。
交流电源的符号通常是一个波形图标，而直流电源的符号则是一个平行线加上一个加号。
电池的符号则是由两条短线和一条长线组成。
2. 开关符号。
开关符号是电气图纸中常见的符号之一，它用来表示电路中的开关装置，包括手动开关、自动开关和断路器等。
手动开关的符号通常是一个带有斜线的圆圈，而自动开关的符号则是一个带有一个“S”形图标的长方形。
断路器的符号则是一个带有“M”形图标的长方形。
3. 电动机符号。
电动机符号是用来表示电动机在电路中的位置和连接方式的。
电动机符号包括各种类型的电动机，如交流电动机、直流电动机和步进电动机等。
交流电动机的符号通常是一个带有“M”形图标的长方形，而直流电动机的符号则是一个带有一个“D”形图标的长方形。
步进电动机的符号则是一个带有“ST”形图标的长方形。
4. 传感器符号。
传感器符号是用来表示电路中的传感器装置，包括温度传感器、压力传感器和光电传感器等。
传感器符号通常是一个带有“S”形图标的长方形，不同类型的传感器可以根据具体的功能和特点进行不同的标识。
5. 电阻符号。
电阻符号是用来表示电路中的电阻器件，包括固定电阻、可调电阻和变阻器等。
电阻符号通常是一个带有波形图标的长方形，不同类型的电阻器件可以根据具体的参数和特点进行不同的标识。
6. 电容符号。
电容符号是用来表示电路中的电容器件，包括固定电容、可调电容和电解电容等。
电容符号通常是一个带有两条平行线的长方形，不同类型的电容器件可以根据具体的参数和特点进行不同的标识。
电气识图中的各种标号

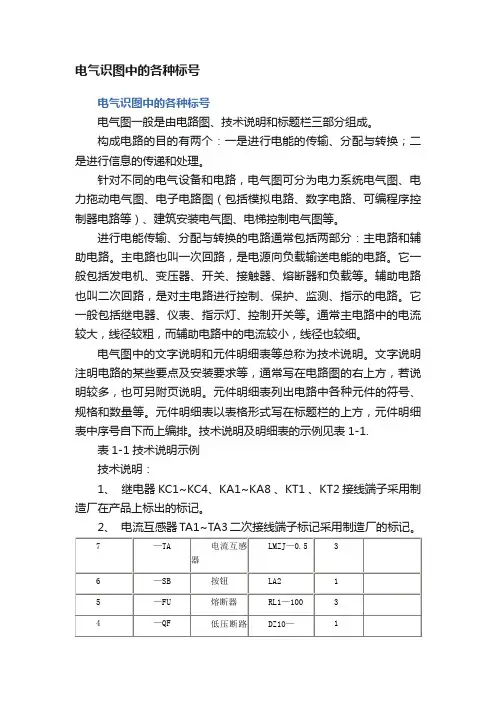

电气识图中的各种标号电气识图中的各种标号电气图一般是由电路图、技术说明和标题栏三部分组成。
