计量泵的工作原理
容积计量泵排量计算公式
容积计量泵排量计算公式容积计量泵是一种常用的液压传动元件，它通过不断变化的容积来实现液压油的输送和压力的转换。
在工程实践中，我们经常需要计算容积计量泵的排量，以便选择合适的泵和进行系统设计。
本文将介绍容积计量泵排量计算公式及其应用。
一、容积计量泵的工作原理。
容积计量泵是一种通过不断变化的工作腔容积来实现液压油的输送的泵。
它通常由一个或多个工作腔组成，每个工作腔内有一个活塞或齿轮与泵的驱动机构相连。
当活塞或齿轮运动时，工作腔的容积不断变化，从而使液压油被吸入和排出。
通过这种方式，容积计量泵可以实现液压油的输送和压力的转换。
二、容积计量泵排量的定义。
容积计量泵的排量是指泵单位时间内输送的液压油的体积。
通常用单位时间内泵的排出量来表示，单位通常为升/分钟（L/min）或立方米/小时（m³/h）。
排量的大小直接影响了液压系统的工作效率和性能，因此在实际应用中需要对容积计量泵的排量进行准确的计算和选择。
三、容积计量泵排量计算公式。
容积计量泵的排量可以通过以下公式来计算：Q = V n / 1000。
其中，Q表示容积计量泵的排量，单位为L/min；V表示每个工作腔的容积，单位为cm³；n表示泵的转速，单位为r/min。
该公式的推导思路是，容积计量泵的排量等于每个工作腔的容积乘以泵的转速，再除以1000。
这是因为容积计量泵的排量与每个工作腔的容积和泵的转速成正比，而容积的单位是立方厘米（cm³），转速的单位是每分钟（r/min），因此需要将结果转换为升/分钟（L/min）。
四、容积计量泵排量计算公式的应用。
在实际应用中，我们可以通过容积计量泵排量计算公式来选择合适的泵和进行系统设计。
具体步骤如下：1. 确定系统的工作压力和流量要求。
根据系统的工作压力和流量要求，可以确定容积计量泵的排量范围。
2. 计算每个工作腔的容积。
根据容积计量泵的结构和参数，可以计算出每个工作腔的容积。
3. 确定泵的转速。
计量泵的基本工作原理
计量泵的基本工作原理计量泵是一种用于精确测量和输送液体的设备，广泛应用于化工、石油、食品、制药等行业。
它通过一系列的机械运动和流体力学原理，实现液体的精确计量和输送。
下面将详细介绍计量泵的基本工作原理。
1. 工作原理概述计量泵主要由泵体、驱动装置、计量装置和控制系统组成。
液体通过泵体进入计量腔，然后被驱动装置推动，通过计量装置进行精确测量，最后通过出口排出。
控制系统可以根据需要调整泵的工作参数，以实现不同的计量要求。
2. 泵体结构计量泵的泵体通常采用铸造或机械加工而成，具有较高的密封性和耐腐蚀性。
泵体内部包含进口、出口和计量腔。
进口和出口通过阀门进行控制，以控制液体的进出。
计量腔是液体计量的关键部分，其容积可以根据需要进行调整。
3. 驱动装置计量泵的驱动装置通常采用电机或气动装置。
电机通过传动装置将转动力传递给泵体，驱动液体进行计量和输送。
气动装置通过气压控制驱动装置的运动，实现液体的计量和输送。
4. 计量装置计量装置是计量泵的核心部件，用于精确测量液体的体积或质量。
常见的计量装置有齿轮计量装置、螺杆计量装置和柱塞计量装置。
其中，齿轮计量装置通过齿轮的转动来计量液体，螺杆计量装置通过螺杆的旋转来计量液体，柱塞计量装置通过柱塞的往复运动来计量液体。
5. 控制系统计量泵的控制系统用于调整泵的工作参数，以满足不同的计量要求。
控制系统通常包括控制面板、传感器和执行器。
通过控制面板可以设置计量泵的流量、压力、速度等参数。
传感器用于监测液体的流量、压力等参数，并将数据反馈给控制系统。
执行器根据控制系统的指令，调整泵的工作状态。
6. 工作过程计量泵的工作过程通常分为进料、计量和排出三个阶段。
首先，液体通过进口进入计量腔，然后驱动装置开始工作，推动液体进行计量。
计量装置根据液体的体积或质量进行精确测量。
最后，计量泵通过出口将计量好的液体排出。
7. 应用领域计量泵广泛应用于化工、石油、食品、制药等行业。
在化工行业，计量泵常用于精确计量和输送各种化学液体，如酸、碱、溶剂等。
计量泵原理及故障判断处理
计量泵讲义泵是用来输送液体和增加液体能量的一种机械设备。
它将原动机的机械能转化为被输送液体的动能和静压能。
泵按其工作原理可分为叶片泵、容积泵和流体作用泵。
叶片泵：泵房的双吸离心泵、污泥泵房的排泥潜水泵、上清液回流泵、高位池和二氧化氯的提升泵、泵房和管廊的排水泵以及应急用的汽油泵。
容积泵：油膜调速机上的齿轮泵、加矾和二氧化氯系统上的计量泵。
流体作用泵：装置内的所有水射器都是射流泵。
是利用一种高压流体（工作流体）通过喷嘴和喉管之间产生的负压作用，将另一种流体（输送流体）吸入，然后随高压流体的余压注入管道的设备。
今天我们着重从计量泵的结构原理来谈谈计量泵。
一般在工艺要求定量输送流体的工况，多选用计量泵。
在扬子公司各装置包括扬巴、伊斯曼、丁苯橡胶、BP乙酰等企业基本上都有计量泵，只是大小、厂家不同。
我为一些企业的计量泵运行去服务过。
所接触到的计量泵有德国普罗名特、韩国千世、美国的帕斯菲达、米顿罗、台湾的若森以及中国的飞华等。
从性价比上看我觉得普罗名特和米顿罗都有一定的优势，它们都是世界著名的计量泵生产厂家，在全球的产品占有率非常的高。
并且在中国工厂制造和组装。
这是由于WTO的生产模式，比如索尼摄像机的生产模式等。
关键是优良的性价比。
我们供水装置目前共有24台计量泵，其中加矾16台，前加（预处理）二氧化氯4台，后加（生活水）二氧化氯4台。
计量泵在我们装置的作用和意义都非常的大，影响到整个装置的安全稳定，也就影响到化工生产和千家万户。
我们选用的计量泵是德国普洛名特公司的产品。
下面我们就来谈谈计量泵。
首先向大家介绍注射器和打气筒原理，引出计量泵。
计量泵属于往复泵，是一种容积式泵，它是依靠泵头内的隔膜作往复运动，来改变工作室的容积，从而实现液体的输送。
隔膜往返一次，形成真空吸附与推挤现象，完成吸入和排出过程各一次，称为一个工作循环，当隔膜不断地作往复运动，泵就能不断地输送液体。
一、计量泵的结构原理1、电动机的传动机构蜗轮蜗杆的原理首先看看电动机的传动方向，再看看电动机是如何带动计量泵的。

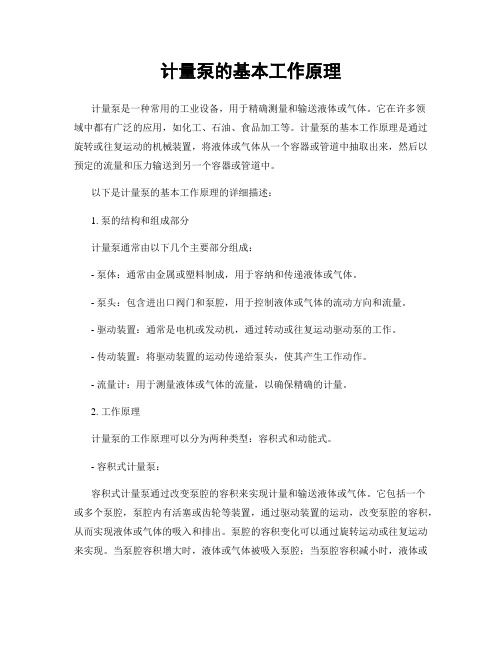

计量泵的基本工作原理
计量泵的基本工作原理计量泵是一种常用的工业设备，用于精确测量和输送液体或气体。
它在许多领域中都有广泛的应用，如化工、石油、食品加工等。
计量泵的基本工作原理是通过旋转或往复运动的机械装置，将液体或气体从一个容器或管道中抽取出来，然后以预定的流量和压力输送到另一个容器或管道中。
以下是计量泵的基本工作原理的详细描述：1. 泵的结构和组成部分计量泵通常由以下几个主要部分组成：- 泵体：通常由金属或塑料制成，用于容纳和传递液体或气体。
- 泵头：包含进出口阀门和泵腔，用于控制液体或气体的流动方向和流量。
- 驱动装置：通常是电机或发动机，通过转动或往复运动驱动泵的工作。
- 传动装置：将驱动装置的运动传递给泵头，使其产生工作动作。
- 流量计：用于测量液体或气体的流量，以确保精确的计量。
2. 工作原理计量泵的工作原理可以分为两种类型：容积式和动能式。
- 容积式计量泵：容积式计量泵通过改变泵腔的容积来实现计量和输送液体或气体。
它包括一个或多个泵腔，泵腔内有活塞或齿轮等装置，通过驱动装置的运动，改变泵腔的容积，从而实现液体或气体的吸入和排出。
泵腔的容积变化可以通过旋转运动或往复运动来实现。
当泵腔容积增大时，液体或气体被吸入泵腔；当泵腔容积减小时，液体或气体被排出泵腔。
通过控制泵腔容积的变化速度和频率，可以实现精确的计量和输送。
- 动能式计量泵：动能式计量泵利用液体或气体的动能来实现计量和输送。
它包括一个或多个旋转或往复运动的叶轮或螺杆，通过驱动装置的运动，液体或气体被吸入，然后在叶轮或螺杆的作用下，产生高速旋转或往复运动，从而将液体或气体推送到出口。
通过控制驱动装置的运动速度和频率，可以实现精确的计量和输送。
3. 精确计量和控制计量泵通常配备有流量计和压力传感器等装置，以确保精确的计量和控制。
流量计用于测量液体或气体的流量，可以根据需要进行调整。
压力传感器用于监测泵的出口压力，并根据需要进行调整。
这些装置可以与控制系统连接，实现自动化的计量和控制。
数字计量泵的工作原理
数字计量泵的工作原理数字计量泵（Digital Metering Pump）是一种精确地控制流量和压力的泵，常见于化工、食品、医药等领域。
其工作原理主要基于电控和机械作用，在感应器的作用下完成精确的流量控制。
电控部分数字计量泵的电控部分主要包括主控制器、输入/输出接口、感应器、电机控制模块等。
主控制器通过输入/输出接口连接感应器和电机控制模块，实现流量控制的精确调节。
主控制器是整个泵的大脑，它根据外部输入信号计算出需要流出的液体量，并发送电信号控制电机控制模块，使电机可以精确控制泵的转速和进出液体的斜率。
同时，主控制器可以显示液体的流量、压力和其他控制信息。
输入/输出接口的作用主要是将外部信号传递给主控制器，而主控制器的输出信号则通过该接口传送到电机控制模块。
电机控制模块通过电信号控制电机的停止、启动、增速、减速等，并监控电机的状态。
感应器是数字计量泵的传感器，主要作用是检测液体的流量、压力等参数，并将这些信号传递给主控制器。
感应器可以采用多种原理，如压力传感器、电子流量计、流量振动器等，以实现不同类型液体的精确计量。
机械作用部分数字计量泵机械作用部分主要包括泵头、活塞、阀门等，它们通过机械作用实现精确的液体输送和计量。
泵头是数字计量泵最为核心的部分，它主要由活塞和阀门构成。
活塞是泵头内的一个活动零件，通过自身运动实现液体的吸入和喷出。
泵头阀由进、出两个部分组成，阀门通过开关控制液流的进出，实现精确计量。
数字计量泵的机械作用分为两步：吸入和喷出。
先通过对泵头进阀口进行开关控制，实现吸入液体的作用；随着泵头内部的压力变化，出阀口自动打开，液体从出阀口流出，实现精确计量的效果。
总结数字计量泵主要依靠电子技术和机械工艺相结合，以实现液体流量的精确计量。
它的优点在于可以便捷地通过电子信号控制，避免因人工误差而引起的测量偏差。
同时，数字计量泵也具备广泛的适用性，在加工、制造、药品等多个行业中均有广泛的应用。
计量泵的工作原理及特点
今天，上海沈泉计量泵厂家就来为大家简单的讲解下有关计量泵的工作原理及特点，大家请跟着小编一起来看看下面的内容吧。
计量泵一般也被叫做定量泵或比例泵，这是一种可以调节流量的往复泵，流量可以在0-100%范围内无级调节。
其特点是在调节流量时，可以保持排出压力恒定不变。
计量泵被广泛地应用于石油化工、制药、食品等各工业领域中。
计量泵的工作原理：
计量泵的电机旋转运动，带动蜗杆转动。
蜗杆通过蜗轮机构和偏心轮的作用，得到连杆的往复运动。
连杆推动活塞使活塞在计量泵工作室内作往复运动(如图)。
当活塞向左运动时，泵腔内形成真空，吸入阀打开，排出阀关闭，液体进入泵腔;当活塞向右运动时，此时吸入阀关闭，排出阀打开，液体从排出阀排出。
计量泵的特点：
1、该泵性能优越，其中隔膜式计量泵不泄露，安全性能高，计量输送精确，流量可以从零到zui大定额值范围能任意调节，压力可从常压到zui大允许范围内任意选择。
2、调节直观清晰，工作平稳、无噪声、体积小、重量轻、维护方便，可并联使用。
3、该泵品种多、性能全、适用输送-30度到450度，粘度为0-800mm/s，最高排出压力可达64Mpa，流量范围在0.1-20000L/h，计量精度在±1%以内。
4、根据工艺要求该泵可以手动调节和变频调节流量，亦可实现遥控和计算机自动控制。
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
计量泵的基本工作原理
计量泵的基本工作原理计量泵是一种用于输送流体的机械设备，其主要功能是准确地控制流体的流量和压力。
计量泵通常由泵体、驱动装置、控制系统和计量仪表等组成。
下面将详细介绍计量泵的基本工作原理。
一、泵体结构和工作原理泵体是计量泵的主要部件，通常由进、出口管道、泵腔和阀门等组成。
泵腔内部通常有一个或多个活塞或齿轮，用于产生压力并推动流体的流动。
计量泵的工作原理基于泵体内部的活塞或齿轮运动。
当泵体的驱动装置启动时，活塞或齿轮开始运动，产生压力。
泵体的出口阀门打开，流体被推送出泵体，流经管道输送到目标位置。
二、驱动装置驱动装置是计量泵的核心部件，通常由电机或发动机等驱动泵体内部的活塞或齿轮运动。
驱动装置的运转速度和功率直接影响到计量泵的工作效率和输送能力。
根据具体的应用需求，驱动装置可以采用不同的类型和规格。
三、控制系统控制系统是计量泵的重要组成部分，用于控制泵体的工作状态和流体的流量。
常见的控制系统包括手动控制、自动控制和远程监控等。
手动控制方式需要人工操作来控制泵体的启停和流量调节；自动控制方式则根据预设的参数和传感器的反馈信号来实现泵体的自动控制；远程监控方式则可以通过互联网或无线通信技术实现对计量泵的远程监控和控制。
四、计量仪表计量仪表是计量泵中用于测量流体流量和压力的设备，常见的计量仪表有流量计、压力计和温度计等。
通过计量仪表可以实时监测和记录流体的流量和压力数据，以便进行后续的数据分析和处理。
五、应用领域计量泵广泛应用于化工、石油、制药、食品加工、环保等行业，主要用于输送各种液体和气体。
例如，在化工行业中，计量泵可以用于输送各种化学原料和溶剂；在石油行业中，计量泵可以用于输送原油和炼油产品；在食品加工行业中，计量泵可以用于输送食品原料和成品等。
六、优点和注意事项计量泵具有以下优点：1. 准确控制流体流量和压力，可实现精确的计量和调节。
2. 结构简单，维护方便，使用寿命长。
3. 适用于各种流体和介质，具有较好的适应性。
计量泵的基本工作原理
计量泵的基本工作原理计量泵是一种用于输送精确流量液体或气体的设备。
它通常由泵体、驱动装置、计量装置和控制系统组成。
计量泵的基本工作原理是通过泵体内的柱塞或螺杆等运动部件，将液体或气体从泵的进口处吸入，然后通过压缩或排出的方式，将其输送到需要的位置。
1. 泵体：计量泵的泵体通常由金属或塑料制成，具有良好的耐腐蚀性和密封性能。
泵体内部有一个或多个腔室，用于容纳运动部件和液体或气体。
2. 驱动装置：计量泵的驱动装置通常由电机或气动装置组成。
驱动装置通过传递动力给泵体内的运动部件，使其产生往复或旋转运动。
3. 计量装置：计量泵的计量装置用于测量和控制流量。
常见的计量装置包括流量计、压力传感器和温度传感器。
通过实时监测流量、压力和温度等参数，可以精确控制泵的工作状态。
4. 控制系统：计量泵的控制系统用于控制泵的启停、流量调节和报警等功能。
控制系统通常由PLC（可编程逻辑控制器）或DCS（分布式控制系统）等设备组成，可以根据设定的参数和逻辑条件，自动调节泵的工作状态。
计量泵的工作原理可以根据泵体内运动部件的不同而有所区别。
常见的计量泵包括柱塞泵和螺杆泵。
柱塞泵是一种通过柱塞在泵体内往复运动来实现液体或气体的输送的泵。
柱塞泵的工作原理是，当柱塞向后移动时，泵体内的腔室扩大，液体或气体从进口处被吸入；当柱塞向前移动时，泵体内的腔室缩小，液体或气体被压缩并排出。
螺杆泵是一种通过螺杆在泵体内旋转来实现液体或气体的输送的泵。
螺杆泵的工作原理是，当螺杆旋转时，液体或气体被螺杆的螺旋线推进，并沿着泵体的腔室被排出。
计量泵的应用非常广泛，常见于化工、石油、制药、食品等行业。
它可以精确地控制流量，适用于需要高精度输送的场合。
例如，在化工生产中，计量泵可以用于精确控制添加剂的投入量；在制药行业，计量泵可以用于输送药液或溶液；在食品加工中，计量泵可以用于精确配料和输送。
总之，计量泵是一种用于精确控制流量的设备，通过泵体内的运动部件将液体或气体从进口处吸入，并通过压缩或排出的方式将其输送到需要的位置。
计量泵原理
计量泵原理
计量泵是一种用于精确测量和输送液体的装置。
它的原理
基于容积的变化，通过改变泵腔的容积来吸入和排出液体。
计量泵通常由一个密封泵腔和一个移动的容积元件组成，
例如柱塞性容器或螺杆。
当容积元件移动时，泵腔的容积
会随之变化，从而改变吸入和排出液体的流量。
计量泵的工作流程通常分为吸入、排出、密封和控制四个
阶段。
1. 吸入阶段：容积元件向后移动，泵腔容积增大，形成负压，液体从进口处进入泵腔。
2. 排出阶段：容积元件向前移动，泵腔容积减小，形成正压，液体被排出到出口处。
3. 密封阶段：容积元件移动到位后，泵腔与进出口被密封，防止液体回流。
4. 控制阶段：通过控制容积元件的移动速度和位置，可以
精确地控制液体的流量和输送精度。
计量泵的工作原理使其适用于需要精确输送液体的场合，例如化学实验室、生物科技、医疗设备和工业生产中的液体配方等。
计量泵流量调节原理
计量泵流量调节原理
计量泵是一种能够实现流量调节的泵，其原理是通过调节泵的转速或者柱塞的行程来控制流量的大小。
具体来说，计量泵的工作原理如下：
1. 计量泵的柱塞在泵体内往复运动，每次运动都会将一定量的液体吸入泵体内。
2. 液体在泵体内被压缩，然后通过出口管道流出。
3. 通过调节泵的转速或者柱塞的行程，可以控制每次泵送的液体量，从而实现流量的调节。
需要注意的是，计量泵的流量调节精度较高，通常可以达到±1%的精度。
此外，计量泵还可以根据需要进行多级串联或并联，以实现更大范围的流量调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、计量泵的性能要点
1、流量调节特性： 泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改 变弓型连杆间的间距，改变柱塞（活塞）在泵腔内移动行程来 决定流量的大小。调节手轮的刻度决定柱塞行程，精确率为 95%。
2、泵的特点： ⑴该泵性能优越，其中隔膜式计量泵绝对不泄露，安全性能 高，计量输送精确，流量可以从零到最大定额值范围能任意调 节，压力可从常压到最大允许范围内任意选择。 ⑵调节直观清晰，工作平稳、无噪声、体积小、重量轻、维 护方便，可并联使用。 ⑶该泵品种多、性能全、适用输送-30℃到450℃，粘度为0800mm/s，最高排出压力可达64Mpa，流量范围在0.120000L/h，计量精度在±1%以内。
二、计量泵的结构原理
2、计量泵的工作原理
如1_1_9_6计量泵结构所示，电机经联轴器带动蜗杆并通过蜗 轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑 动调节座内作往复运动。当柱塞向后死点移时，泵腔内逐渐形成 真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸 入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。在泵 的往复顺还工作形成连续有压力、定量的排放液体。
〖作业〗
1、计量泵可以分为哪几类？由哪些部分组成？ 2、计量泵的工作原理是什么？
〖新课导入〗
前几节所介绍的流体输送设备，各有各的特 点。但是单就生产过程中，要求高精度计量 液体输送时，显然这些泵都不适合。因此有 必要使用一种能提供高精度计量的泵——计 量泵。计量泵也称定量泵或比例泵，流量可 以在0-100%范围内无级调节，用来输送液体 （特别是腐蚀性液体）一种特殊容积泵。
一、计量泵的类别
柱塞、活塞式 根据传动部分分类 机械隔膜式 液压隔膜式 计量泵 根据驱动方式分类 电机驱动 电磁驱动 根据工作方式 往复式 回转式 齿轮式
其他的分类方式：电控型，气控型，保温型，加热型，高黏度型等
二、计量泵的结构原理
1、计量泵的结构
该泵的由电机、传动箱、缸体等三部份组成。 传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄联杆机构 组成；通过旋转调节手轮来实行高调节行程，从面改变移动轴的 偏心距来达到改变柱塞（活塞）行程的目的。 缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件 组成。
