思科路由器交换机单臂路由连接方式详解

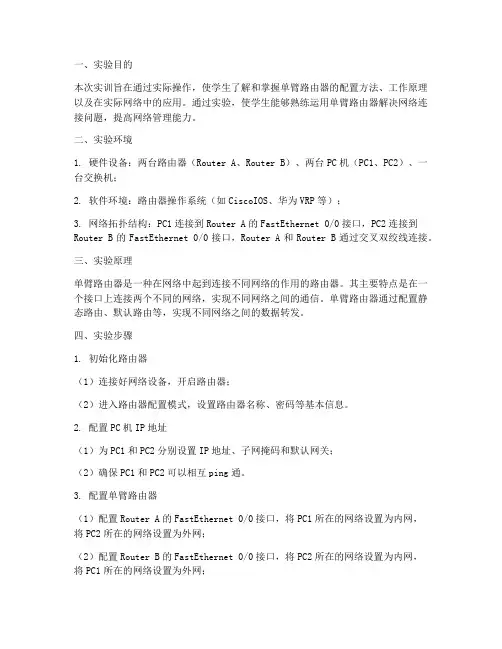

单臂路由器实训报告
一、实验目的本次实训旨在通过实际操作，使学生了解和掌握单臂路由器的配置方法、工作原理以及在实际网络中的应用。
通过实验，使学生能够熟练运用单臂路由器解决网络连接问题，提高网络管理能力。
二、实验环境1. 硬件设备：两台路由器（Router A、Router B）、两台PC机（PC1、PC2）、一台交换机；2. 软件环境：路由器操作系统（如CiscoIOS、华为VRP等）；3. 网络拓扑结构：PC1连接到Router A的FastEthernet 0/0接口，PC2连接到Router B的FastEthernet 0/0接口，Router A和Router B通过交叉双绞线连接。
三、实验原理单臂路由器是一种在网络中起到连接不同网络的作用的路由器。
其主要特点是在一个接口上连接两个不同的网络，实现不同网络之间的通信。
单臂路由器通过配置静态路由、默认路由等，实现不同网络之间的数据转发。
四、实验步骤1. 初始化路由器（1）连接好网络设备，开启路由器；（2）进入路由器配置模式，设置路由器名称、密码等基本信息。
2. 配置PC机IP地址（1）为PC1和PC2分别设置IP地址、子网掩码和默认网关；（2）确保PC1和PC2可以相互ping通。
3. 配置单臂路由器（1）配置Router A的FastEthernet 0/0接口，将PC1所在的网络设置为内网，将PC2所在的网络设置为外网；（2）配置Router B的FastEthernet 0/0接口，将PC2所在的网络设置为内网，将PC1所在的网络设置为外网；（3）配置静态路由，使Router A和Router B可以相互ping通。
4. 验证实验结果（1）在PC1上ping PC2的IP地址，验证内网通信是否正常；（2）在PC2上ping PC1的IP地址，验证外网通信是否正常；（3）在Router A和Router B上查看路由表，确认静态路由配置正确。
五、实验结果与分析1. 实验结果经过以上步骤，成功配置了单臂路由器，实现了PC1和PC2之间的通信。

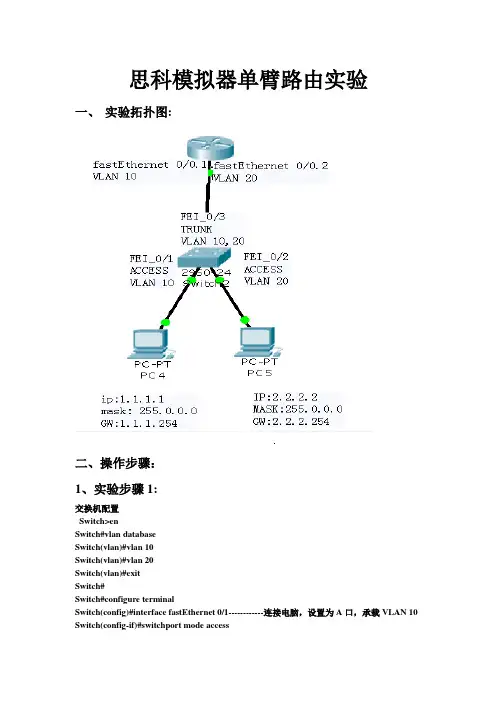

思科模拟器单臂路由实验
思科模拟器单臂路由实验一、实验拓扑图:二、操作步骤：1、实验步骤1:交换机配置Switch>enSwitch#vlan databaseSwitch(vlan)#vlan 10Switch(vlan)#vlan 20Switch(vlan)#exitSwitch#Switch#configure terminalSwitch(config)#interface fastEthernet 0/1------------连接电脑，设置为A口，承载VLAN 10 Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface fastEthernet 0/2------------连接电脑，设置为A口，承载VLAN 20Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#exiSwitch(config)#interface fastEthernet 0/3--------连接路由器，设置为T口，承载VLAN 10,20Switch(config-if)#switchport mode trunkSwitch(config-if)#switchport trunk allowed vlan 10,20Switch(config)#exitSwitch#wr路由器配置Router>enRouter#configure terminalRouter(config)#interface fastEthernet 0/0--------进入路由器0/0口Router(config-if)#no shutdown -------开启路由器0/0口Router(config-if)#exitRouter(config)#interface fastEthernet 0/0.1-------进入路由器0/0.1逻辑子接口Router(config-subif)#no shutdown -------开启路由器0/0.1口Router(config-subif)#encapsulation dot1Q 10 ---让路由器0/0.1逻辑子接口承载vlan10 Router(config-subif)#ip address 1.1.1.254 255.255.255.0----给路由器0/0.1逻辑子接口起IP地址（即PC4的网关）Router(config-subif)#exitRouter(config)#interface fastEthernet 0/0.2-------进入路由器0/0.2逻辑子接口Router(config-subif)#no shutdown -------开启路由器0/0.2口Router(config-subif)#encapsulation dot1Q 20---让路由器0/0.1逻辑子接口承载vlan20 Router(config-subif)#ip address 2.2.2.254 255.255.255.0-------给路由器0/0.2逻辑子接口起IP 地址（即PC5的网关）Router(config-subif)#exitRouter(config)#exitRouter#wr三、验证配置结果:在实验步骤3、实验步骤4完成后，分别验证结果：验证方法如下：1、PC4配置相应的IP地址和网关后，与PC5之间互相可以ping通；2、用show ip route观察交换机上的路由表，认识哪些是直连路由，哪些是静态路由信息，哪些是缺省路由；Router>show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, FastEthernet0/0.12.0.0.0/24 is subnetted, 1 subnetsC 2.2.2.0 is directly connected, FastEthernet0/0.2。

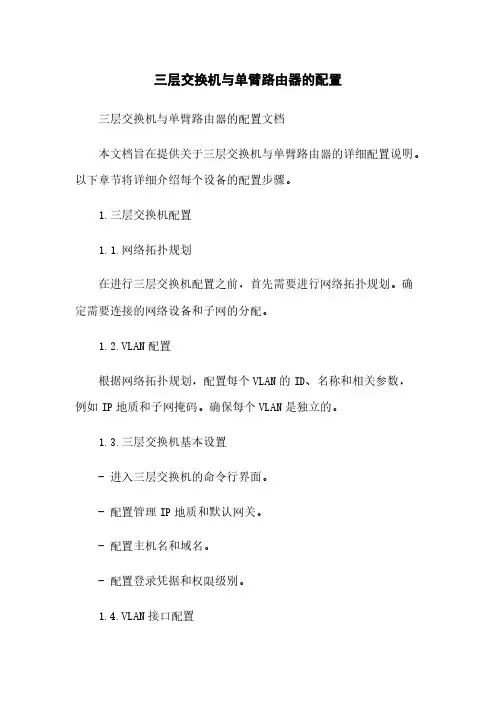

三层交换机与单臂路由器的配置
三层交换机与单臂路由器的配置三层交换机与单臂路由器的配置文档本文档旨在提供关于三层交换机与单臂路由器的详细配置说明。
以下章节将详细介绍每个设备的配置步骤。
1.三层交换机配置1.1.网络拓扑规划在进行三层交换机配置之前，首先需要进行网络拓扑规划。
确定需要连接的网络设备和子网的分配。
1.2.VLAN配置根据网络拓扑规划，配置每个VLAN的ID、名称和相关参数，例如IP地质和子网掩码。
确保每个VLAN是独立的。
1.3.三层交换机基本设置- 进入三层交换机的命令行界面。
- 配置管理IP地质和默认网关。
- 配置主机名和域名。
- 配置登录凭据和权限级别。
1.4.VLAN接口配置- 为每个VLAN创建接口。
- 配置接口的IP地质和子网掩码。
- 启动接口并确保在各个VLAN之间可以进行通信。
1.5.配置路由- 检查并启动路由功能。
- 配置静态路由或动态路由协议，如OSPF或RIP。
- 配置默认路由。
1.6.安全设置- 配置访问控制列表（ACL）以过滤流量。
- 配置端口安全，并限制允许连接到交换机的MAC地质。
2.单臂路由器配置2.1.网络拓扑规划在进行单臂路由器配置之前，确定需要连接的网络设备和子网的分配。
2.2.界面配置- 进入单臂路由器的命令行界面。
- 为单臂路由器配置一个IP地质和子网掩码。
- 确保接口状态为启动状态。
2.3.路由配置- 检查并启动路由功能。
- 配置静态路由或动态路由协议，如OSPF或RIP。
- 配置默认路由。
2.4.NAT设置- 配置网络地质转换（NAT）以实现私有IP地质和公共IP地质之间的映射。
2.5.安全设置- 配置防火墙规则以过滤流量。
- 配置入侵检测和预防系统（IDS/IPS）。
3.结束语本文档涉及的附件包括：- 网络拓扑图- 配置文件范例法律名词及注释：1.VLAN（Virtual Local Area Network）：虚拟局域网，是通过交换技术实现的逻辑上的独立的局域网。
三层交换机与单臂路由器的配置
三层交换机与路由器的配置实例(图解)目的：学会使用三层交换与路由器让处于不同网段的网络相互通信实验步骤：一：二层交换机的配置：在三个二层交换机上分别划出两VLAN并将二层交换机上与三层交换或路由器上的接线设置为trunk接口二：三层交换机的配置：1:首先在三层交换上划出两个VLAN并进入VLAM其配置IP,此IP将作为与他相连PC的网关。
2:将与二层交换机相连的线同样设置为trunk接线，并将三层交换与路由器连接的线设置为路由接口(noswitchsport)3:将路由器和下面的交换机进行单臂路由的配置实验最终结果：拓扑图下各个PC均能相互通信£D/1£0/2192166.10.0£0/3PC-PTPCDIP：192,186.1.1192,IBS,1.168□PC-PTPCIIP:192.IBS.21DG：192,1682.168DG：192,1661163DG：ia£-166.2,168DG192.1S8.3.IBS 祐192.166116a交换机的配置命令：SW0:Switch>Switch>enSwitch#conftSwitch(config)#vlan2Switch(config-vlan)#exitSwitch(config)#intf0/2Switch(config-if)#switchportaccessvlan2Switch(config-if)#noshutSwitch(config-if)#intf0/3Switch(config-if)#switchportmodetrunkSwitch(config-if)#exit SW1:Switch>enSwitch#conftSwitch(config)#vlan2Switch(config)#intf0/2Switch(config-if)#switchportaccessvlan2Switch(config-if)#noshutSwitch(config-if)#exitSwitch(config)#intf0/3Switch(config-if)#switchportmodetrunkSwitch(config-if)#exitSW2:Switch>enSwitch#conftSwitch(config)#vlan2Switch(config)#intf0/2Switch(config-if)#switchportaccessvlan2Switch(config-if)#noshutSwitch(config-if)#exitSwitch(config)#intf0/3Switch(config-if)#switchportmodetrunkSwit ch(config-if)#exit三层交换的配置命令:Switch>enSwitch#confSwitch(config)#intf0/1Switch(config-if)#switchportmodetrunkSwitch(config-if)#exitSwitch(config)#intf0/2Switch(config-if)#switchportmodetrunkSwitch(config-if)#exitSwitch(config)#intvlan1Switch(config-if)#ipaddress192.168.1.168255.255.255.0 Switch(config-if)#noshutSwitch(config-if)#exitSwitch(config)#intvlan2Switch(config-if)#ipaddress192.168.2.168255.255.255.0 Switch(config-if)#noshutSwitch(config-if)#exitSwitch(config)#iprouting//开启路由功能Switch(config)#iproute0.0.0.00.0.0.0192.168.10.2Switch(config)# 路由器的配置：Router>enRouter#conftRouter(config)#intf0/1Router(config-if)#ipaddressRouter(config-if)#n oshutRouter(config-if)#exitRouter(config)#intf0/0Router(config-if)#noshutRouter(config-if)#exitRouter(config)#intf0/0.1Router(config-subif)#encapsulationdot1Q1Router(config-subif)#ipaddress192.168.3.168255.255.255.0 Router(config-subif)#exitRouter(config)#intf0/0.2Router(config-subif)#encapsulationdotlQ2Router(config-subif)#ipaddress192.168.4.168255.255.255.0 Switch(config)#intf0/3Switch(config-if)#noswitchport Switch(config-if)#ipaddressSwi tch(config-if)#noshutSwitch(config-if)#exit//noswitchsport192.168.10.1255.255.255.0 路由接口192.168.10.2255.255.255.0Router(config-subif)#exitRouter(config)#iproute0.0.0.00.0.0.0192.168.10.1 Router(config)#exit。
思科路由器配置教程
引言概述：在现代网络中，路由器是连接计算机网络的关键设备之一。
其中思科路由器是业界认可的品牌，并且广泛应用于企业和家庭网络中。
本文将详细介绍如何配置思科路由器，帮助读者了解和掌握路由器配置的基本知识和技巧。
正文内容：一、连接路由器1.检查硬件连接：确保所有线缆正确插入路由器和计算机的相应端口。
2.配置本地网络：通过计算机的网络设置，将本地IP地质和子网掩码设置为与路由器相同的网段。
二、路由器基本设置1.登录路由器：通过输入默认的IP地质（一般为192.168.1.1或192.168.0.1）在浏览器中访问路由器的登录页面，输入管理员用户名和密码。
2.修改管理员密码：为了增加路由器的安全性，第一次登录时应该修改管理员密码。
3.更新路由器固件：使用最新的路由器固件可以提供更好的性能和安全性。
4.配置时间和日期：确保路由器的时间和日期正确，这对于日志记录和网络安全非常重要。
三、WAN设置1.配置接入类型：根据网络服务提供商的要求，选择正确的接入类型，例如DHCP、静态IP等。
2.配置PPPoE连接：如果使用PPPoE方式拨号上网，需要输入提供商提供的用户名和密码进行配置。
3.配置动态DNS：如果需要使用动态DNS功能，可以在此处输入相应的信息。
四、LAN设置1.设置局域网IP地质：为路由器设置一个唯一的IP地质，在同一网段内没有重复的IP。
2.配置DHCP服务器：启用DHCP服务器功能，为连接到路由器的设备动态分配IP地质。
3.设置无线网络：为无线网络设置SSID和安全密码，并配置其他相关选项，如频段、通道等。
五、高级设置1.配置端口转发：如果需要将外部访问域名映射到内部服务器，可以在此处进行端口转发配置。
2.配置虚拟专用网络（VPN）：为用户提供远程访问网络的安全通道。
3.设置防火墙规则：根据网络需求设置适当的防火墙规则来保护网络安全。
4.配置质量服务（QoS）：可以通过设置QoS规则提高特定应用程序或设备的网络性能。

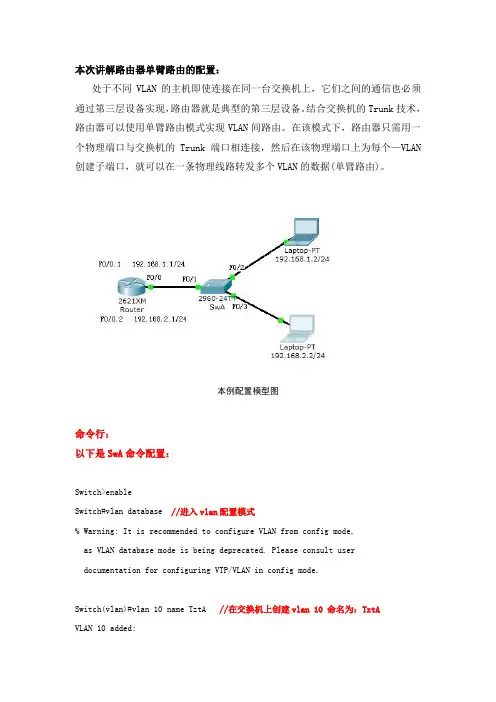

思科设备单臂路由命令配置
本次讲解路由器单臂路由的配置：处于不同VLAN的主机即使连接在同一台交换机上，它们之间的通信也必须通过第三层设备实现，路由器就是典型的第三层设备。
结合交换机的Trunk技术，路由器可以使用单臂路由模式实现VLAN间路由。
在该模式下，路由器只需用一个物理端口与交换机的Trunk端口相连接，然后在该物理端口上为每个—VLAN 创建子端口，就可以在一条物理线路转发多个VLAN的数据(单臂路由)。
本例配置模型图命令行：以下是SwA命令配置：Switch>enableSwitch#vlan database //进入vlan配置模式% Warning: It is recommended to configure VLAN from config mode,as VLAN database mode is being deprecated. Please consult userdocumentation for configuring VTP/VLAN in config mode.Switch(vlan)#vlan 10 name TztA //在交换机上创建vlan 10 命名为：TztAVLAN 10 added:Name: TztASwitch(vlan)#exitAPPLY completed.Exiting....Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/1Switch(config-if)#switchport mode trunk //设置SwA上f0/1端口为trunk模式Switch(config-if)#switchport trunk allowed vlan all //允许所有vlan通过Switch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10 //将SwA上f0/3端口划分给vlan 10 而f0/2默认属于vlan 1Switch(config-if)#no shutdown //激活端口Switch(config-if)#exitSwitch(config)#exitSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#show vlan //查看已有vlan配置信息VLAN Name Status Ports---- -------------------------------- --------- ------------------------------- 1 default active Fa0/1, Fa0/2, Fa0/4, Fa0/5Fa0/6, Fa0/7, Fa0/8, Fa0/9Fa0/10, Fa0/11, Fa0/12, Fa0/13 Fa0/14, Fa0/15, Fa0/16, Fa0/17 Fa0/18, Fa0/19, Fa0/20, Fa0/21 Fa0/22, Fa0/23, Fa0/24, Gig1/1Gig1/210 TztA active Fa0/31002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupSwitch#wrBuilding configuration...[OK]Switch#以下为Route命令配置:Router>enableRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#no shutdown //激活路由器f0/0端口%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#int f0/0.1 //进入（创建）子端口%LINK-5-CHANGED: Interface FastEthernet0/0.1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.1, changed stateto upRouter(config-subif)#encapsulation dot1Q 1 //使用dot1Q协议进行封装最后一个1表示vlan 号这里表示vlan 1 Router(config-subif)#ip address 192.168.1.1 255.255.255.0 //配置端口ip地址Router(config-subif)#no shutdown //激活端口（在路由器里面，基本上每配置一个端口都需要激活）Router(config-subif)#exitRouter(config)#int f0/0.2%LINK-5-CHANGED: Interface FastEthernet0/0.2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.2, changed state to upRouter(config-subif)#encapsulation dot1Q 10 //使用dot1Q协议进行封装这里表示vlan 10 与之前创建的一致Router(config-subif)#ip address 192.168.2.1 255.255.255.0Router(config-subif)#no shutdownRouter(config-subif)#end%SYS-5-CONFIG_I: Configured from console by consoleRouter#show ip route //查看路由配置信息Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, FastEthernet0/0.1C 192.168.2.0/24 is directly connected, FastEthernet0/0.2Router#wrBuilding configuration...[OK]以上配置完成以后，可以使用两台PC之间做互相ping通测试，经测试两台PC可以相互通信（如下图）。
思科路器 单臂路由配置实验
单臂路由的配置
先来了解一下什么是单臂路由，为什么要用到单臂路由。
VLAN（虚拟局域网）技术是路由交换中非常基础的技术。
在网络通过在交换机上划分适当数目的vlan，不仅能有效隔离广播风暴，还能提高网络安全系数及网络带宽的利用效率。
划分vlan之vlan之间是不能通信的，只能通过路由或三层交换来实现。
我们知道路由器实现路由功能通常是数据报从一个接口进来然后另一现在路由器与交换机之间通过一条主干现实通信或数据转发，也就是说路由器仅用一个接口实现数据的进与出，因为我们形象地路由。
单臂路由是解决vlan间通信的一种廉价而实用的解决方案。
下面请看图,PC-A和PC-B分别属于vlan10和vlan20，Switch2950是一个cisco的二层交换机,型号2950，欲实现vlan 的通信，我们要增加一个路由器来转发vlan之间的数据包，路由器与交换机之间使用单条链路相连(图中画红线),这条链路也叫数据包的进出都要通过路由器2600的f0/0端口来现实数据转发。
接下来，结合以上网络拓扑探讨一下单臂路由的配置。
图中路由器是cisco的2600系列，交换机采用cisco的
一、配置交换机
二、配置路由器
三、验证
最后配置PC-A和PC-B的IP地址和子网掩码，具体请看图。
下面试试PC-A 主机 ping PC-B主机。
Ping通，配置成功。
Cisco_Packet_Tracer下配置单臂路由
实验要求：
〉 分别设置PC0的IP为192.168.1.2 网关为 192.168.1.1 PC1的IP为 192.168.2.2 网关为192.168.1.1。
实验步骤
〉 （1）在交换机switch0上创建VLAN 2 Switch>en Switch#conf t Switch(config)#vlan 2 --创建VLAN 2 Switch(config-vlan)#exit Switch(config)#interface range fastEthernet 0/13 - 24 Switch(config-if-range)#switchport mode access --指定为访问接口 Switch(config-if-range)#switchport access vlan 2 --指定到VLAN 2 Switch(config-if-range)#exit Switch(config)#interface gigabitEthernet 0/1 Switch(config-if)#switchport mode trunk --将连接路由器的接口配置为干道
Cisco Packet Tracer下配置单臂路由
制作人：光明左使
单臂路由
〉单臂路由就是在路由器以太网接口下配置若干个子接口，每个子 接口对应一个VLAN，这样当路由器的以太网口连接到一个划分 VLAN的二层交换机时，可以通过路由器的以太网口，实现二层 交换机上多个VLAN之间的互通。
单臂路由拓扑图
Router(config-subif)#ip address 192.168.1.1 255.255.255.0 --为子接口添加IP地址
Router(config-subif)#no shutdown --启用子接口
交换机的单臂路由配置
图二
25.03.2021
.
7
图三 把交换机端口分配给Vlan
25.03.2nk端口
25.03.2021
.
9
图六
图一 五、配置路由器子接口
25.03.2021
.
10
图二 查看路由器中的路由表
25.03.2021
.
11
实验结果分析：
试验结果成功: 不同网段中的计算机 完全可以ping 通
实验结论：
试验成功，通过本次试验，通过本次试 验，懂得了如何使用单臂路由。
25.03.2021
.
12
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
25.03.2021
.
2
实验背景：
因网络规模的增大，为便于配置与 管理,通过单臂路由配置,实现在交换机 /路由器来管理整个网络的VLAN。
25.03.2021
.
3
完成标准：
按照拓扑图连接交换机/路由器等，通 过本次试验，懂得了如何使用单臂路由。
25.03.2021
.
4
实验目的：
•Vlan10-20通过路由互通; •掌握单臂路由配置方法 •深入单臂路由的工作原理 •学会单臂路由的调试与检查方法
单臂路由的配置
25.03.2021
.
1
学习目标：
能够掌握单臂路由的配置 1.配置交换机/路由器：路由器：Cisco 2811，交换 机：Cisco 2950 2.创建Vlan； 3.把交换机端口分配给Vlan 4.配置交换机trunk端口 5.配置路由器子接口
能够按照拓扑图完成单臂路由配置,深入了解单臂 路由的工作原理，学会单臂路由的调试与检查方法
cisco 设备 nat+dhcp 单臂路由的配置
实验一台cisco2611的路由,一台cisco的2950交换,二台pc且各在不同vlan中.路由上f0/1接外网,f0/0接内网.且f0/0化分为子接口,做单臂路由与dhcp server+nat! switch#vlan databaseswitch(vlan)#vlan 2 name vlan2switch(vlan)#vlan 3 name vlan3 //定义vlanswitch(vlan)#exitswitch(config)#interface f0/1switch(config-if)#switch mode accessswitch(config-if)#switch access vlan2switch(config-if)#exitswitch(config)#interface f0/2switch(config-if)#switch mode accessswitch(config-if)#switch access vlan3 //将端口加入vlanswitch(config-if)#exitswitch(config)#interface f0/24switch(config-if)#switch mode trunkswitch(config-if)#encapsulation dot1q //打开干道并封装为dot1qswitch(config-if)#exitrouter(config)#interface f0/0router(config-if)#no ip address //主接口下不配ip地址router(config-if)#no shutdownrouter(config)#interface f0/0.1router(config-if)#encapsulation dot1q 2router(config-if)#ip address 192.168.1.1 255.255.255.0 //子接口封装为dot1q 并与vlan关联router(config-if)#no shutdownrouter(config)#interface f0/0.2router(config-if)#encapsulation dot1q 3router(config-if)#ip address 192.168.2.1 255.255.255.0router(config-if)#no shutdown此时单臂路由配置完毕！router(config)#service dhcp //开启dhcp server 功能router(dhcp-config)#ip dhcp pool test1 //定义作用域router(dhcp-config)#network 192.168.1.0 255.255.255.0 //要分配的网络router(dhcp-config)#default-router 192.168.1.1 //vlan的网关router(dhcp-config)#dns-server 202.102.192.68 //dns server ip 地址router(config)#ip dhcp pool test2router(dhcp-config)#network 192.168.2.0 255.255.255.0router(dhcp-config)#default-router 192.168.2.1router(dhcp-config)#dns-server 202.102.192.68此时dhcp server 配置完毕！router(config)#access 1 permit 192.168.1.0 0.0.0.255router(config)#access 1 permit 192.168.2.0 0.0.0.255 //允许内网访问internet router(config)#ip nat pool xyz 202.202.202.202 202.202.202.202 netmask 255.255.255.0 //定义nat地址池router(config)#ip nat inside source list 1 pool xyz overload //定义内网与外网的关联router(config)#interface f0/0.1router(config-if)#ip nat insiderouter(config)#interface f0/0.2router(config-if)#ip nat inside //定义此接口为进站router(config)#interface f0/1router(config-ip)#ip address 202.202.202.202 255.255.255.0router(config-if)#no shutdownrouter(config-if)#ip nat outside //定义些接口为出站到此时实验配置好了.测试一下,两个用户分别在不同的vlan中且ip地址自动获取,看是否能通信,在看看能否internet!答案是肯定的!。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
思科路由器交换机单臂路由连接方式详解
CISCO路由器实现单臂路由的配置方法，连接如图,
1)Router ：F0/1--SWITCH的F0/1相连,
2)Switch ：F0/2,F0/3,F0/4分别与PC1,PC2,PC3连接
3)PC1分到VLAN20,
4)PC2,PC3分到VLAN30
路由器的配置
Router>enable
Router#configureterminal
Router(config)#interface fastEthernet 0/1
Router(config-if)#noshut
Router(config-if)#exit
Router(config)#interface fastEthernet 0/1.1
Router(config-subif)#encapsulationdot1q20
Router(config-subif)#ip address 192.168.1.254 255.255.255.0
Router(config-subif)#exit
Router(config)#intf0/0.2
Router(config-subif)#encapsulationdot1q30
Router(config-subif)#ipadd192.168.2.254255.255.255.0 Router(config-subif)#exit
交换机的配置
Switch>enable
Switch#conf t
Switch(config)#vlan 20
Switch(config)#vlan 30
Switch(config)#exit
Switch#configureterminal
Switch(config)#intf0/1
Switch(config-if)#switchportmodetrunk
Switch(config)#intf0/2
Switch(config-if)#switchportaccessvlan20
Switch(config-if)#exit
Switch(config)#intf0/3
Switch(config-if)#switchportaccessvlan30
Switch(config-if)#exit
Switch(config)#intf0/4
Switch(config-if)#switchportaccessvlan20
Switch(config-if)#exit
思科路由器交换机：PC机的配置
◆PC1:IP地址:192.168.1.3子网掩码:255.255.255.0默认网关:192.168.1.254
◆PC2:IP地址:192.168.2.3子网掩码:255.255.255.0默认网关:192.168.2.254
◆PC3:IP地址:192.168.2.5子网掩码:255.255.255.0默认网关:192.168.2.254 思科路由器交换机配置成功后的测试
作者：kcore。
