电路中电流过大的原因
电路设计电压掉压电流增大原因
电路设计电压掉压电流增大原因电路设计中的电压掉压和电流增大可以有多种原因。
下面列举了一些可能导致这种情况发生的常见原因。
1.电源电压不稳定：电源电压不稳定可能导致电路中电压掉压的问题。
在电路设计中，如果输入电源电压波动较大，那么输出电压的稳定性也会受到影响。
此外，电源电压的不稳定性也可能导致电流增大，因为电流和电压成正比关系。
2.电源电流不足：如果电源的输出电流不足以满足电路的需求，那么电路中电压掉压的问题就会出现。
当电路需要的电流超过电源的额定输出电流时，电源无法提供足够的电流，使得电路中的电压下降。
此外，电源电流不足还可能导致电流增大，因为电流和电压成正比关系。
3.电源线路电阻较大：电源线路电阻较大会导致电压掉压和电流增大。
电源线路电阻的增加会导致电压在线路中产生较大的电压降，从而导致电压掉压。
同时，电源线路电阻的增加也会导致电流增大，因为电流和电压成反比关系。
4.电路中的负载较大：如果电路中的负载较大，那么电压掉压和电流增大的问题也可能发生。
较大的负载会导致电路中的电压下降，因为电流通过负载时会遇到电阻。
同时，较大的负载也会导致电流增大，因为电流和电阻成反比关系。
5.电路中的元件参数不匹配：电路中的元件参数不匹配也可能导致电压掉压和电流增大。
例如，如果电路设计中的电阻值、电容值等参数与实际元件不匹配，那么电路中的电流和电压都会发生变化，从而导致电压掉压和电流增大。
总结起来，电路设计中的电压掉压和电流增大可能是由于电源电压不稳定、电源电流不足、电源线路电阻大、负载大以及元件参数不匹配等原因所导致的。
在电路设计过程中，需要综合考虑各种因素，以保证电路的稳定性和正常工作。
192家庭电路中电流过大的原因
第十九章生活用电19.2家庭电路中电流过大的原因一、家庭电路中电流过大的原因1．用电器总功率过大：由P=UI可知，家庭电路电压保持不变，功率越大，说明电流越大。
当功率过大时，意味着电流过大。
2．发生短路：连接电路时，误将火线和零线直接连通；电线和用电器的绝缘皮破损或老化，导致火线和零线直接连通等。
注意：①所说的短路，均指用电器短路。
若是开关短路，则不会导致电流过大，只是不能控制电路的断开，其所控制的用电器将不能停止工作。
②短路故障会使火线、零线电流过大，如没有保险丝，会导致线路温度迅速升高而引起火灾，但由于电流不经过被短路的用电器，因此不会烧坏用电器。
二、防止电流过大的措施1．保险丝（1）电路符号：（2）连接：与所保护的电路串联，且一般只接在火线上（3）材料：熔断器内的保险丝是由电阻率大、熔点较低的铅锑合金制成。
（4）保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
（5）选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
（6）规格：越粗额定电流越大。
注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
熔丝熔断后，首先应查清发生故障的原因，在排除故障后才能更换熔丝，恢复供电。
2．空气开关新型的电路保险装置是附在总开关上的，通常叫做空气开关，又叫做自动空气断路器。
下图所示的是家庭常用的一种空气开关。
当电路发生短路、过载等异常情况时，空气开关就能自动切断电路。
检查电路后，只要排除故障就可以再合闸，不需要更换零部件。
目前，它已替代闸刀开关和熔断器而得到广泛应用。
三、家庭电路故障分析1．正常电路的电流走向用电器均可正常工作，测电笔插入右插孔，相当于在火线和大地间建立了一条电流的通路，所以氖管发光；测电笔插入左插孔，由于零线与地线间电压为0，所以无电流，氖管不发光。
2．断路（1）火线断路①火线断路点与进户端之间的连接的用电器可以正常工作，其余部分无电流，测电笔插入左右插孔，氖管均不发光。
家庭电路中电流过大的原因
解 （1）空调接入家庭电路使用，电压为220 V。
I1 =
P1 U
=
103 W 220 V
≈ 4.55 A
文档仅供参考，如有不当之处，请联系改正。
（2）多种解题措施：
① 计算同步使用全部用电器时旳总电流是否超
出10 A。
I2 =
P2 U
=
1 020 W 220 V
≈ 4.64 A
I=I1 +I2=4.55 A+4.64 A=9.19 A < 10 A
文档仅供参考，如有不当之处，请联系改正。
二、短路对家庭电路旳影响
为了预防电路中电流过大，发生危险，电路中 经常要安装保险丝，以保护用电器或人身安全。
多种保险丝
文档仅供参考，如有不当之处，请联系改正。
三、保险丝旳作用
1．材料：铅锑合金 保险丝旳电阻率大，熔点低
观察保险盒和闸刀开关上旳保险丝。
文档仅供参考，如有不当之处，请联系改正。
文档仅供参考，如有不当之处，请联系改正。
1.小明同学寒假在家看电视时，为了取暖，便
将一种电暖气拿出来。当他将插头插入插座中
时，听到“啪”旳一声，同步从插座中冒出一
股黑烟，电视机和电灯也都熄灭……这个现象
会造成旳C成果是(
)
A.电视机烧坏了 B.电暖气烧坏了
C.空气开关断开了 D.灯丝烧断了
文档仅供参考，如有不当之处，请联系改正。
保险丝（装在保险盒里）
文档仅供参考，如有不当之处，请联系改正。
工作原理:
当电路 中有过大电 流经过，保 险丝上产生 较多旳热量， 使它旳温度 到达熔点而 熔断，自动 切断电路， 起到保险作 用。
文档仅供参考，如有不当之处，请联系改正。
九年级物理-家庭电路中电流过大的原因
家庭电路中电流过大的原因知识集结知识元家庭电路电流过大的原因知识讲解1．用电器总功率过大：根据电功率和电流、电压的关系式P=UI，可以得到I=P/U。
家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。
2．家庭电路中发生短路：家庭电路中有时会发生短路现象。
例如，改装电路时不小心，使火线和零线直接连通造成短路；电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化，也会使火线和零线直接连通或电器进水造成短路。
特别提醒：1．为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。
2．保险丝是用铅锑合金制作的，电阻率比较大、熔点比较低。
当电流过大时，它由于温度升高而熔断，切断电路，起到保护的作用。
不同粗细的保险丝有不同的额定电流，当通过保险丝的电流小于或等于额定电流时，保险丝正常工作；当通过保险丝的电流大于额定电流，达到或超过它的熔断电流时，保险丝熔断，从而切断电路。
3．新建楼房的供电线路已经不再使用保险丝，而用起保险作用的空气开关代替。
例题精讲家庭电路电流过大的原因例1.家庭电路中的空气开关跳闸了，以下原因中不可能的（）A．同时使用的用电器总功率太大了B．用电器插头处的导线绝缘裸露而线芯相碰C．按键开关中两根导线的线头相碰D．空气开关的额定电流过小例2.电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，下列说法中正确的是（）A．低于220V的电压都是安全电压B．使用测电笔时，不能用手接触到笔尾的金属体C．更换或维修用电器时应该切断电源D．家庭电路中的熔丝熔断，一定是发生了短路例3.2018年5月15日，“月宫一号”内进行的为期365+5天的、世界上时间最长的“月宫365”实验获得圆满成功。
月宫一号将为人类移居月球做准备。
密闭的“月宫一号”中会种植粮食、水果和蔬菜，可满足实验人员的全部气体、水和食物的需要。
“月宫”中志愿者经历了几次停电试验，以下情形会导致电路中的断路器自动切断的是___。
家庭电路中电流过大的原因(九年级物理)
P=UI=220V×10A=2 200W
小明家电器同时用电时总功率：
P′=300W+560W×5+1000W+200W+100W=4 400W 因P＜P′，所以，电能表超负荷；
（3）由 P W可得，电冰箱一个月用的电：
t
W=P″t=100×10-3kW×360h=36kW‧h=36度
知识点 3 保险丝的作用
为了防止电路中电流过大，发 生危险，电路中常常要安装保险丝， 以保护用电器或人身安全。
点
击
图
片
播
放
视 频
各种保险丝
保险丝的作用及选择 ① 作用： 电路中电流过大时，熔丝熔断，自动切断电路，
起到保护作用。利用了电流的热效应。 ② 材料： 熔丝由电阻较大、熔点较低的铅锑合金制成。
电（2路P）2还=并1能0联0接W电×入路2+用干1电2路5器W电+的8流功0等0率W于+为2各：2支5PW=路+P2电1–0W P流2×=之84+和410，00W 0可0–W以3×5用21=0两3W5根=180额W90定W
电流为10A的保险丝并联接入家庭电路。
2. 小华家有30W日光灯2盏，15W的电灯3盏，60W的彩电1台， 100W的电冰箱1台，300W的洗衣机1台，600W的音响1台，1kW 的电饭煲1个，问：他家的总保险丝应如何选择？
解：（1）空调接入家庭电路使用，电压为220 V。
通过这台空调的电流：
I1=
P1 U
=
103 W 220 V
≈ 4.55 A
（2）多种解题方法：
方法（一） 计算同时使用所有用电器时的总电流是否超过10A

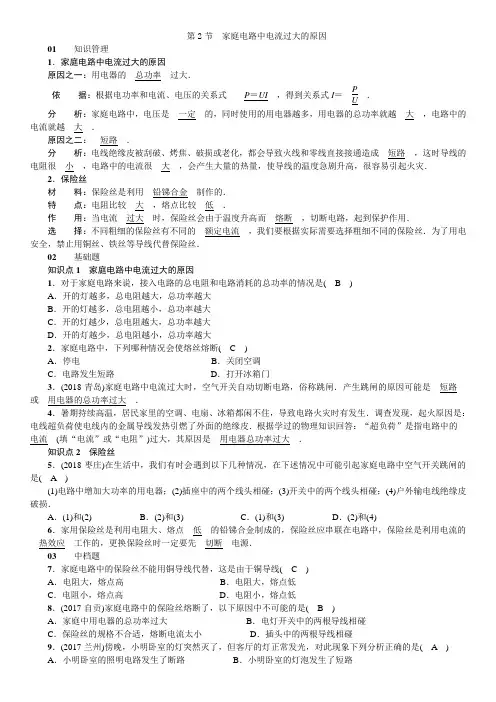

第2节家庭电路中电流过大的原因
第2节家庭电路中电流过大的原因01知识管理1．家庭电路中电流过大的原因原因之一：用电器的__总功率__过大．依据：根据电功率和电流、电压的关系式____P＝UI__，得到关系式I＝__PU__．分析：家庭电路中，电压是__一定__的，同时使用的用电器越多，用电器的总功率就越__大__，电路中的电流就越__大__．原因之二：__短路__．分析：电线绝缘皮被刮破、烤焦、破损或老化，都会导致火线和零线直接接通造成__短路__，这时导线的电阻很__小__，电路中的电流很__大__，会产生大量的热量，使导线的温度急剧升高，很容易引起火灾．2．保险丝材料：保险丝是利用__铅锑合金__制作的．特点：电阻比较__大__，熔点比较__低__．作用：当电流__过大__时，保险丝会由于温度升高而__熔断__，切断电路，起到保护作用．选择：不同粗细的保险丝有不同的__额定电流__，我们要根据实际需要选择粗细不同的保险丝．为了用电安全，禁止用铜丝、铁丝等导线代替保险丝．02基础题知识点1家庭电路中电流过大的原因1．对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是( B )A．开的灯越多，总电阻越大，总功率越大B．开的灯越多，总电阻越小，总功率越大C．开的灯越少，总电阻越大，总功率越大D．开的灯越少，总电阻越小，总功率越大2．家庭电路中，下列哪种情况会使熔丝熔断( C )A．停电B．关闭空调C．电路发生短路D．打开冰箱门3．(2018·青岛)家庭电路中电流过大时，空气开关自动切断电路，俗称跳闸．产生跳闸的原因可能是__短路__或__用电器的总功率过大__．4．暑期持续高温，居民家里的空调、电扇、冰箱都闲不住，导致电路火灾时有发生．调查发现，起火原因是：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：“超负荷”是指电路中的__电流__(填“电流”或“电阻”)过大，其原因是__用电器总功率过大__．知识点2保险丝5．(2018·枣庄)在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是( A )(1)电路中增加大功率的用电器；(2)插座中的两个线头相碰；(3)开关中的两个线头相碰；(4)户外输电线绝缘皮破损．A．(1)和(2) B．(2)和(3) C．(1)和(3) D．(2)和(4)6．家用保险丝是利用电阻大、熔点__低__的铅锑合金制成的，保险丝应串联在电路中，保险丝是利用电流的__热效应__工作的，更换保险丝时一定要先__切断__电源．03中档题7．家庭电路中的保险丝不能用铜导线代替，这是由于铜导线( C )A．电阻大，熔点高B．电阻大，熔点低C．电阻小，熔点高D．电阻小，熔点低8．(2017·自贡)家庭电路中的保险丝熔断了，以下原因中不可能的是( B )A．家庭中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰9．(2017·兰州)傍晚，小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是( A ) A．小明卧室的照明电路发生了断路B．小明卧室的灯泡发生了短路C．他家工作电器的总功率过大D．可能是进户线断了10．教学楼里安装了40 W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5 A的保险丝，那么比较合适的做法是( A )A．将两根保险丝并联使用B．将三根保险丝并联使用C．将保险丝接长使用D．将一根保险丝接入电路11．如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路__短路__，使空气开关跳闸．12．(RJ教材P112T1变式)如图所示是家庭电路中造成电线燃烧的两种常见情况，其中__甲__图所示的情况是用电器的总功率过大，__乙__图所示的情况是短路．(填“甲”或“乙”)甲乙14．(RJ教材P112T2变式)电焊是利用电流的热效应产生高温，将焊条熔化而使两金属部件焊接在一起的．电焊机时断时续地工作时，电路中会产生迅速变化的强大电流，设电焊机工作时输出电压40 V，输出功率2 600 W，若焊条熔点为1 200 ℃、比热容为0.4×103 J/(kg·℃)，环境温度为30 ℃，电焊机工作时所消耗的电能有80%转化为热量且被焊条全部吸收，并使焊条升温，求：(1)电焊机工作时输出的电流是多少？(2)电焊机正常工作4 s能使一根质量为20 g的焊条全部熔化吗？解：(1)由P＝UI可得，电焊机工作时输出的电流：I＝PU＝2 600 W40 V＝65 A(2)电焊机工作4 s消耗的电能：W＝Pt＝2 600 W×4 s＝10 400 J 产生的热量：Q＝W×80%＝10 400 J×80%＝8 320 J可熔化的焊条的质量：m＝QcΔt＝8 320 J0.4×103 J/（kg·℃）×（1 200 ℃－30 ℃）＝17.8×10－3 kg＝17.8 g<20 g所以焊条不会全部熔化．15．家庭电路中有时会发生短路现象，此时电路中的电流非常大．短路时“电路中的电流非常大”的原因是__电压一定，短路时电阻很小，电流很大__．除了短路外，电路中电流过大的原因还有__电路中用电器总功率过大__．一般，新买的白炽灯用过一段时间后，在相同电压下发光时要__暗__(填“暗”或“亮”)一些，从物理学的角度看是因为__灯发光时，温度升高，灯丝发生了升华现象，使灯丝变细，导致灯丝电阻变大，消耗的实际功率变小__．16．(RJ教材P112“想想议议”变式)如图所示，商场中，一位卖微波炉的售货员和一位顾客产生了不同意见．售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就“烧保险”．售货员的意思是__微波炉功率虽大，但往往使用时间短，根据W＝Pt，所以费不了多少电能__；顾客说的微波炉一开就“烧保险”是指微波炉的__功率__大．“微波炉一开就烧保险”的原因是__用电器的总功率过大时，由I＝PU可得电路的总电流变大，容易烧断保险丝__．。
大电流产生的原因
大电流产生的原因
大电流的产生可以有多种原因，以下是一些常见的原因：
电路负载：当电路中连接了具有低电阻或电流需求较大的负载时，会导致大电流的产生。
例如，电动机、加热器或大功率设备等。
短路故障：短路是指电路中两个或多个电导体之间发生了异常低阻抗的连接。
这会导致电流绕过正常路径，形成大电流。
短路可能是大电流的产生可以有多种原因，以下是一些常见的原因：
电路负载：当电路中连接了具有低电阻或电流需求较大的负载时，会导致大电流的产生。
例如，电动机、加热器或大功率设备等。
短路故障：短路是指电路中两个或多个电导体之间发生了异常低阻抗的连接。
这会导致电流绕过正常路径，形成大电流。
短路可能是由电线损坏、设备故障或错误的电路连接引起的。
过载：当电路中的负载超过其额定电流容量时，会导致过载。
这可能是由于过多的设备连接到同一电路、电路设计不当或电路负载突然增加引起的。
过载会导致电流增加，可能引发电路故障或设备损坏。
故障电流：在某些故障情况下，如设备故障、电线短路或接地故障，会产生异常高的电流。
这些故障电流可能超过正常工作条件下的额定电流，可能导致设备损坏或电路故障。
启动电流：某些设备在启动时需要较高的电流，这被称为启动电流或冲击电流。
例如，电动机在启动时需要较高的电流来克服惯性和启动负载。
启动电流通常会在设备启动后逐渐减小到正常工作电流水平。
这些是导致大电流产生的一些常见原因，具体情况可能因电路设计、设备类型和故障条件而有所不同。
在电气系统中，必须采取适当的措施来管理和控制电流，以确保系统的安全和正常运行。
电路中电流过大的原因
电路中电流过大的原因
电路中电流过大是很常见的现象，常见的原因有：电路中的短路、电阻（电容）过小或坏、衰减器过小或坏等。
下面我们将具体了解这些原因。
①电路中的短路
短路是最常见的电路中电流过大的原因，这种情况下，电源端电压与负极端（或负极端与零点之间）电压基本一致，电路中的电压差过小，而有限的电压差决定了电流的大小，因此，导致电流过大。
②电阻（电容）过小或坏
电路中的电阻（电容）若过小或坏，则其电阻（电容）对电流的阻抗将大下降，而一定的电压差决定了电流的大小，则也会导致电流过大。
③衰减器过小或坏
由于衰减器是电路中用来实现电流衰减的元件，它的作用就是将原来的高电流转换为较小的电流，但若由于衰减器过小或坏，则无法起到衰减的作用，从而导致电流过大。
④其他原因
此外，还有一些其他的原因可能会导致电路中的电流过大，例如：负载电流变化过快、接触不良等。
由于电路中电流过大，会损坏电路中的部件，所以在设计电路时，最好将电流不要设计得过大。
同时也要尽量避免上述四种原因，以保证电路的安全使用和正常工作。
总之，电路中电流过大的原因有很多，但最常见的就是电路中的短路、电阻（电容）过小或坏、衰减器过小或坏等，因此，在设计电路时，要尽量避免这些问题，以保证电路的安全使用和正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路中电流过大的原因
1.电压过高：电流和电压成正比关系，当电压过高时，电流也会相应
增大。
这可能会导致电器设备或电路元件无法承受过高的电压而损坏。
2.电阻过小：根据欧姆定律，电流与电阻成反比关系，当电阻过小时，电流也会增大。
这可能会导致电路中的元件因为电流过大而过热，甚至发
生短路。
3.电源电流过大：在使用电源时，如果电源输出电流过大，超过了电
路元件或设备的额定电流值，就会导致电流过大。
这可能会导致电路元件
或设备损坏。
4.负载电阻变化：当电路负载电阻变小时，电流也会增大。
例如，在
电阻变小的情况下，电流过大可能会导致电子器件、继电器等元件短路或
过载。
5.线路短路：当电路中发生短路时，电流会突然增大。
短路通常是由
于线路元件损坏、绝缘不良或线路连接不良等问题引起的。
对于电流过大的问题，需要采取一些措施来解决。
在设计和使用电路时，应根据电器设备的额定电流、电压和负载要求来选择合适的电源和元件。
此外，还可以添加适当的电流保护装置，如保险丝、熔断器等，以防
止电流过大损坏电路和设备。
当发现电流过大的情况时，应及时检查电路
并采取相应的措施，以确保电路的正常运行和设备的安全使用。
