2017长宁中考物理二模Word版含答案
2016学年第二学期初三物理教学质量检测试卷初三理化试卷（满分150分，考试时间100分钟）物 理 部 分考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．在太阳系中，月亮是地球的A ．恒星B ．行星C ．彗星D ．卫星2．用相同大小的力拨动相同材质、不同粗细的琴弦，主要是改变声音的A ．音调B ．音色C ．响度D ．振幅3．下列各种单色光中，属于三原色光之一的是A ．橙光B ．黄光C ．绿光D ．紫光4．在下列现象中，属于用热传递方式改变物体内能的是 A ．钻木能取火 B ．锯木头锯子发烫C ．晒太阳可以取暖D ．两手摩擦能发热5．首先发现电流磁效应的科学家是 A ．法拉第B ．奥斯特C ．焦耳D ．牛顿6．甲、乙两车同时从A 、B 两地沿同一直线向东运动，它们的s -t 图像分别如图1（a ）和（b ）所示。
若经过6秒钟两车相遇，则A 、B 两地间的距离为A ．1.2米B ．2.4米C ．3.6米D ．6米7．物体从距凸透镜24厘米处，沿主光轴移动到距透镜16厘米处的过程中，光屏上所成的像，由缩小的像变为放大的像，则该透镜的焦距可能为A ．8厘米B ．10厘米C ．12厘米D ．16厘米（a ） 图1 （b ）8．如图2所示A 、B 两只柱状容器（S A ＞S B ），分别盛有密度为ρ甲和ρ乙的两种不同液体，其质量分别为m 甲和m 乙，现将同一小球分别浸入两种液体中如图所示的位置时，液体对两容器底部的压力相等。
则 A ．m 甲＜m 乙 B ． ρ甲＞ρ乙C ．将小球从容器中取出，液体对两容器底部的压力F 甲＞F 乙D ．将小球从容器中取出，液体对两容器底部的压力F 甲＜F 乙二、填空题（共23分）请将结果填入答题纸的相应位置。
9．我国家庭用电器的正常工作电压均为________伏；标有“1KW ”字样的空调器，连续正常工作10小时消耗的电能为________度；发电站通过________输电线路将电能传送到全国各地（选填“高压”或“低压”）。
10．如图3所示，运动员借助撑杆起跳时，撑杆弯曲说明力可以使物体发生________，同时撑杆帮助运动员向上跳起，说明物体间力的作用是________的，运动员跃过栏杆下落过程中，因受重力作用速度不断变大，说明力可以改变物体的________。
11． 春天走进公园闻到百花香，说明分子在________；在城市里修建人工湖，来适当降低周边地区夏天过高的温度，是利用了水的________特点，质量10千克的湖水，温度升高1℃时，吸收的热量为________焦［c 水＝４.２×103焦/（千克∙℃）］。
12．某导体两端的电压为6伏时，通过它的电流为0.6安，则10秒钟通过该导体横截面的电荷量为________库，该导体的电阻为________欧；当该导体中的电流减小为0.2安时，其电阻为________欧。
13．竖直向上抛出重为4牛的小球，若小球在运动中受到的空气阻力大小始终为1牛，且总是跟运动方向相反，则小球在上升过程中所受合力的大小为________牛，方向________；小球上升过程中，其重力势能________（均选填“变大”、“变小”或“不变”）。
14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数_________，电压表的示数________，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将_________（均选A 图2B 乙甲图3SR 2P AR 1（18） （1） （2） （3） （4） （5） （6） （7） （8） （9） （10） （11） （12） （13） （14） （15） （16） （17）填“变小”、“不变”或“变大”）。
15．下表记录了声波在不同温度条件下的、不同种类的气体中的传播速度，请根据表中的相关数据回答下列问题：①当温度为10℃时，声波在空气中的传播速度为___________米/秒。
②声波的传播速度与温度的关系是：___________。
③根据表格中的数据，最大飞行速度一定的飞机要在空气中超音速飞行，在什么条件下更容易成功？___________ 三、作图题（共7分）请将图直接画在答题纸的相应位置，作图题必须使用2B 铅笔。
16．如图5所示，重为10牛的小球静止放在水平地面上，请用力的图示法画出小球所受的重力G 。
17．请根据图6中的反射光线OB ，画出入射光线AO 。
18．请根据图7中通电螺线管的N 极，标出小磁针的N 极、磁感线的方向，并在括号内标出电源的正、负极。
四、计算题（共26分）请将计算过程和答案写入答题纸的相应位置。
19．体积为1×10-3米3的石块浸没在水中，求石块所受的浮力F 浮。
图5 图6 图7（20） （19） （21）图920．工人用如图8所示的滑轮装置，把重为100牛的物体匀速向上提起，在10秒内绳子自由端上升了6米。
不计绳子和滑轮之间的摩擦及滑轮重，求：①绳子自由端的拉力F 所做的功W 。
②拉力F 的功率。
21．如图9所示的电路中，电源电压保持不变。
①若电阻R 1的阻值为20欧，当电键S 闭合时，电流表A 的示数为0.5安。
求电阻R 1的两端电压U 1和10秒钟电流通过电阻R 1所做的功W 1。
②若闭合电键S 后，将滑动变阻器R 2的滑片P 从a 端移到 b 端时，电流表、电压表的示数如下表所示。
求：电源电压U 和电阻R 1的阻值。
22．如图10所示，底面积分别为S 和2S 的柱形容器甲和乙放在水平桌面上，容器质量忽略不计，容器甲中酒精的深度为3h ，容器乙中水的深度为2h 。
①若h ＝0.05米，S ＝0.005米2，求：乙容器对水平桌面的压强p 乙。
②若从两容器中分别抽出质量均为m 的酒精和水后，剩余酒精对甲容器底的压强为p 酒精，剩余水对乙容器底的压强为p 水，且p 酒精 <p 水，求：质量m 的取值范围，结果请用题目中的字母符号表示。
（ρ水＝1.0×103千克/米3，ρ酒精＝0.8×103千克/米3）甲 图10 乙酒精水图8滑片P 的位置 电流表A 的示数 电压表V 的示数 a 0.2A 4V b0.6A0Vb a P R 1R 2SAV（a ） 图11 （b ）五、实验题（共18分）请根据要求在答题纸的相应位置作答。
23．图11（a ）是“用弹簧测力计测物体重力”的实验，实验前测力计应沿________方向进行调零，图中被测物体的重力为________牛。
使用如图11（b ）所示的电压表测电压时，应将它与被测导体________联，必须使电流从它的__________接线柱流入。
24．在“探究平面镜成像的特点”实验中，垂直于水平桌面放置一块________作为平面镜，选择两只完全相同的蜡烛进行实验的目的是为了________。
为了“探究物质质量与体积的关系”，小明选用某种液体进行实验，为了定量研究，他要量取不同________的这种液体进行多次实验，归纳得出结论后，小明又换不同种类的液体重复进行实验，其目的是为了________。
25.小明同学在做“测定小灯泡的电功率”的实验时，按照如图12（a ）所示的电路图连接电路，其中电源电压为4.5伏且保持不变，小灯额定电压为3.8V ，滑动变阻器上标有“25Ω lA”的字样。
实验时，小明操作步骤正确，但闭合电键后发现小灯不亮。
小明猜想可能是：A 、小灯泡断路了；B 、小灯泡短路了；C 、滑动变阻器断路了。
①小明想借助电路中的电流表和电压表验证自己的猜想，请你帮助小明完成下表的填写。
________②经过验证后，小明排除故障继续实验。
他发现电压表0~15V 量程已损坏，于是重新设计电路进行实验，当他调节滑片P 的位置，使电压表示数达到__________伏时，说明小灯泡正常发光，此时电流表示数如图l2（b ）所猜 想 电流表示数（A ）电压表示数（V ）如果A 成立 如果B 成立 如果C 成立图12（a ） SP R pAVL 0 1 2 3 4 50 1 2 3 4 5测力计单位:N（1） （2） （4） （3） （5） （6） （7）（8） （9） （10）示，则小灯泡的额定功率为__________瓦。
26．某小组同学在学习了支点、动力和阻力的概念后，想研究“用杠杆上同一点C 提起重物，能够提起重物重力的大小与哪些因素有关”，他们用如图13所示的装置进行实验，用钩码代替重物悬挂在杠杆的C 点（每只钩码重0.5牛），用测力计对杠杆施加向上的动力F ，每次都将杠杆拉到水平位置保持静止，然后将图13（a ）、（b ）和（c ）的实验数据分别记录在表一、表二和表三中。
表一（动力F =1牛）表二（d =40厘米） 表三（动力F =1牛）①分析比较表一的实验数据及相关条件可知：该小组同学想利用图13（a ）的实验装置研究杠杆上同一点C 提起物体的重力大小与__________的关系。
②分析比较表二的实验数据及相关条件可得到的初步结论是：当动力F 的方向和d 的大小不变时， __________。
③分析比较表三中第二列和第三列的实验数据及相关条件发现：当动力F 和d 的大小不变时，杠杆上同一点C 提起物体的重力大小与动力F 的方向__________有关（选填“一定”或 “不一定”）。
④同学们在老师的指导下，重复了图13（c ）的实验，测量了支点到动力F 作用线的垂直距离l ，并将测量结果填写在表三中的最后一列，然后思考了表一中支点到动力F 作用线的垂直距离l ，最后他们综合分析表一和表三的实验数据及相关条件，归纳得出的结论是：__________。
（a ） 图13 （b ） （c ）（12） （13） （14） （15）2016学年第二学期初三物理教学质量检测试卷答案及评分标准。
2018上海闵行区中考物理二模Word版含答案
2018上海闵行区中考物理二模Word版含答案闵行区2017-2018学年第二学期九年级质量调研考试理化试卷（满分150分，考试时间100分钟）物理部分考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．李老师希望同学回答问题的声音“大”一点。
“大”是指声音的A 响度B 音调C 音色D 声速2．在下列四组色光中，被称为光的三原色的是A 红、黄、蓝B 红、绿、蓝C 红、黄、绿D 黄、绿、蓝3．下列说法中，不属于．．．分子动理论的是A 物体是由大量分子组成的B 原子是由原子核和电子组成C 分子在不停的做无规则运动D 分子间存在相互作用力4．下列运用相同科学方法研究的是（1）同一直线上力的合成（2）用水流比作电流（3）用磁感线描述磁场（4）串联电路的总电阻A （1）与（3）B （2）与（4）C （2）与（3）D （1）与（4）5．甲、乙两物体同时同地沿同一直线做匀速运动，它们的s-t图象如图1所示。
由图象可知A 甲通过的路程一定比乙大B 甲的速度一定比乙小C 经过6秒，甲乙一定相距3米D 甲乙间距离一定随着时间的增加而增大6．如图2所示，行李托运时，行李箱随水平传送带一起做匀速直线运动。
以下说法中属于一对平衡力的是A 传送带对行李箱的推力与行李箱所受的摩擦力B 行李箱对传送带的压力与传送带对行李箱的支持力C 传送带对行李箱的支持力与行李箱所受的重力D 行李箱所受的重力与行李箱对传送带的压力7．在如图3所示电路中，电源电压保持不变。
将滑动变阻器的滑片向右移动，电压表V 与电流表A 的比值变大。
关于电键的通断，下列说法中正确的是①电键S 1闭合，S 2断开 ②电键S 1闭合，S 2闭合③电键S 1断开，S 2断开 ④电键S 1断开，S 2闭合A ①②B ②③C ①②④D ①②③8．甲、乙两个正方体放置在水平地面上，如图4（a ）、（b ）所示，它们对地面的压强分别为P 甲和P 乙。

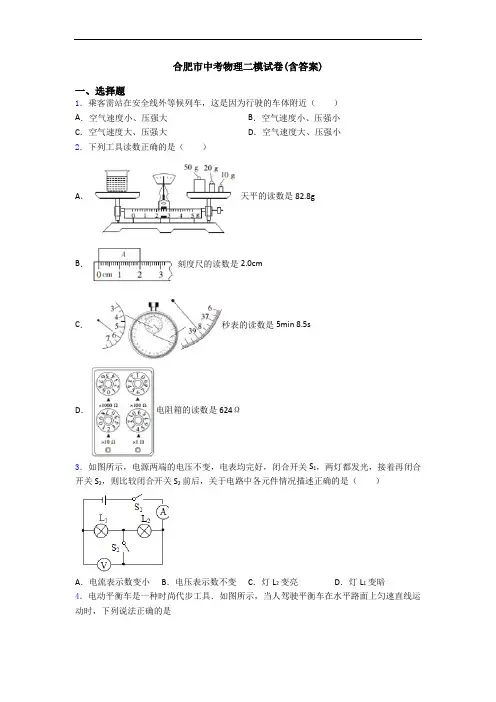

合肥市中考物理二模试卷(含答案)
合肥市中考物理二模试卷(含答案)一、选择题1．乘客需站在安全线外等候列车，这是因为行驶的车体附近（）A．空气速度小、压强大B．空气速度小、压强小C．空气速度大、压强大D．空气速度大、压强小2．下列工具读数正确的是（）A．天平的读数是82.8gB．刻度尺的读数是2.0cmC．秒表的读数是5min 8.5sD．电阻箱的读数是624Ω3．如图所示，电源两端的电压不变，电表均完好，闭合开关S1，两灯都发光，接着再闭合开关S2，则比较闭合开关S2前后，关于电路中各元件情况描述正确的是（）A．电流表示数变小B．电压表示数不变C．灯L2变亮D．灯L1变暗4．电动平衡车是一种时尚代步工具．如图所示，当人驾驶平衡车在水平路面上匀速直线运动时，下列说法正确的是A．平衡车受到的重力与地面对它的支持力是一对平衡力B．平衡车对地面的压力与地面对它的支持力是相互作用力C．关闭电机，平衡车仍继续前进是由于其受到惯性作用D．若平衡车在运动过程中所受的力全部消失，平衡车会慢慢停下来5．如图所示，装有水的容器静止放在水平桌面上，正方体物块M悬浮在水中，其上表面与水面平行，则下列说法中正确的是A．M上、下表面受到水压力的合力大于M受到的浮力B．M上、下表面受到水压力的合力大小等于M受到的重力大小C．M上表面受到水的压力大于M下表面受到水的压力D．M上表面受到水的压力和M下表面受到水的压力是一对平衡力6．在水平桌面上有甲、乙两个完全相同的杯子盛满不同浓度的盐水，将两个完全相同的小球分别放入其中，当小球静止时，两个杯子中小球所处的位置如图所示，则（）A．甲杯中溢出的盐水质量较小B．乙杯底部所受的液体压强较大C．甲杯底部所受的液体压力较大D．小球在乙杯中受到的浮力较大7．只利用如图各组给定的器材做实验，不能完成其实验目的是（）A．探究压力作用效果与受力面积的关系B．研究液体压强与液体密度的关系C．证明大气压强的存在D．验证电磁波的存在A．A B．B C．C D．D8．以下事例与物理知识对应的是（）A．高压锅的原理﹣﹣﹣沸点与气压的关系B．用验钞机检验人民币的真伪﹣﹣﹣利用红外线使荧光物质发光C．吹电风扇感到凉爽﹣﹣﹣风扇转动降低了室温D．运动员打鼓用的力越大，鼓声越高﹣﹣﹣振幅越大，音调越高9．下列物态变化过程中，需要吸收热量的是（）A．湖水结成冰B．樟脑丸变小C．露珠的形成D．雾凇的形成10．关于声现象，下列说法正确的是（）A．只要物体振动，人们就能听到声音B．人们能分辨蛙声和蝉鸣，是因为它们的音调不同C．学校周边“禁止鸣笛”，是在声源处控制噪声D．人们利用超声检测锅炉是否有裂纹，说明声音可以传递能量11．北京世博园周边道路安装了92根智慧灯杆，智慧灯杆除了照明还具有许多其他功能，如噪声监测、无线Wi﹣Fi、视频监控充电等．关于智慧灯杆，下列说法正确的是( )A．无线Wi﹣Fi是利用超声波传递信息的B．噪声监测功能可以在传播过程中减弱噪声C．用智慧灯杆给电动汽车充电时，智慧灯杆相当于电源D．智慧灯杆工作时消耗的电能属于一次能源12．中国空军中个头最大，被称为“胖妞”的Y-20运输机，其起飞质量能达220t，航程大于7800km，曾在2020年2月13日驰援武汉，运送了大量医疗物资，如图所示。

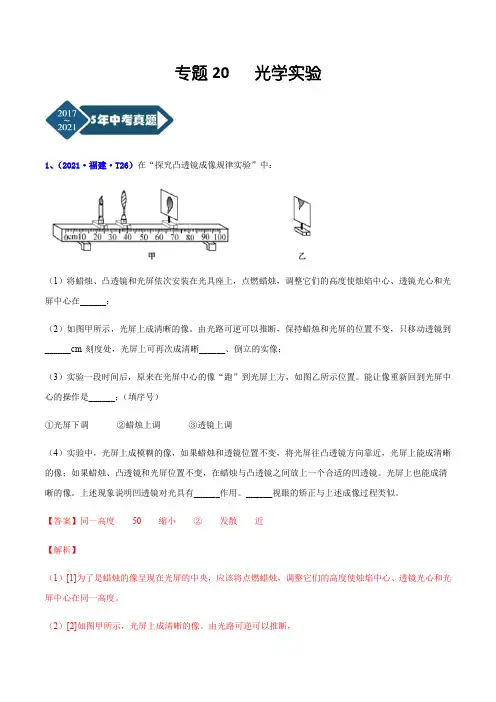

福建省2017-2021年5年中考1年模拟物理分项汇编-专题20 光学实验(Word版+答案+解析)
专题20 光学实验1、（2021·福建·T26）在“探究凸透镜成像规律实验”中：（1）将蜡烛、凸透镜和光屏依次安装在光具座上，点燃蜡烛，调整它们的高度使烛焰中心、透镜光心和光屏中心在______；（2）如图甲所示，光屏上成清晰的像。
由光路可逆可以推断，保持蜡烛和光屏的位置不变，只移动透镜到______cm 刻度处，光屏上可再次成清晰______、倒立的实像；（3）实验一段时间后，原来在光屏中心的像“跑”到光屏上方，如图乙所示位置。
能让像重新回到光屏中心的操作是______；（填序号）①光屏下调②蜡烛上调③透镜上调（4）实验中，光屏上成模糊的像，如果蜡烛和透镜位置不变，将光屏往凸透镜方向靠近，光屏上能成清晰的像；如果蜡烛、凸透镜和光屏位置不变，在蜡烛与凸透镜之间放上一个合适的凹透镜。
光屏上也能成清晰的像。
上述现象说明凹透镜对光具有______作用。
______视眼的矫正与上述成像过程类似。
【答案】同一高度50缩小②发散近【解析】（1）[1]为了是蜡烛的像呈现在光屏的中央，应该将点燃蜡烛，调整它们的高度使烛焰中心、透镜光心和光屏中心在同一高度。
（2）[2]如图甲所示，光屏上成清晰的像。
由光路可逆可以推断，u1=v2=40.0cm-20.0cm=20.0cmv1=u2=70.0cm-40.0cm=30.0cm保持蜡烛和光屏的位置不变，移动透镜到刻度尺上的刻度为70.0cm-20.0cm=50.0cm[3]如图甲所示，光屏上呈现的是倒立、放大的实像，根据光路的可逆性，光屏上可再次成清晰缩小、倒立的实像。
（3）[4]实验一段时间后，蜡烛燃烧变短，原来在光屏中心的像“跑”到光屏上方，要让像重新回到光屏中心，可将蜡烛上调、将光屏上调或将透镜下调，故①③不符合题意，②符合题意。
故选②。
（4）[5][6]实验中，光屏上成模糊的像，如果蜡烛和透镜位置不变，将光屏往凸透镜方向靠近，光屏上能成清晰的像，说明此时像呈现在原来位置的前侧，与近视眼类似。

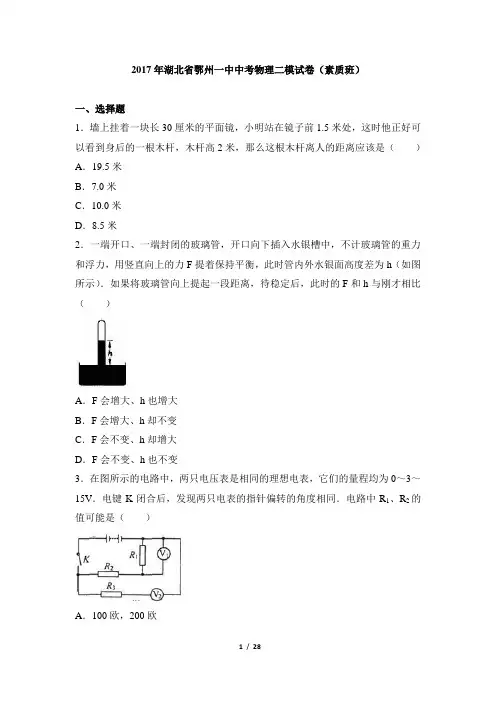

湖北省鄂州一中2017年中考物理二模试卷(素质班)(解析版)
2017年湖北省鄂州一中中考物理二模试卷（素质班）一、选择题1．墙上挂着一块长30厘米的平面镜，小明站在镜子前1.5米处，这时他正好可以看到身后的一根木杆，木杆高2米，那么这根木杆离人的距离应该是（）A．19.5米B．7.0米C．10.0米D．8.5米2．一端开口、一端封闭的玻璃管，开口向下插入水银槽中，不计玻璃管的重力和浮力，用竖直向上的力F提着保持平衡，此时管内外水银面高度差为h（如图所示）．如果将玻璃管向上提起一段距离，待稳定后，此时的F和h与刚才相比（）A．F会增大、h也增大B．F会增大、h却不变C．F会不变、h却增大D．F会不变、h也不变3．在图所示的电路中，两只电压表是相同的理想电表，它们的量程均为0～3～15V．电键K闭合后，发现两只电表的指针偏转的角度相同．电路中R1、R2的值可能是（）A．100欧，200欧B．300欧，700欧C．500欧，125欧D．700欧，2800欧4．如图所示，M、N为某一透镜的主光轴，若将点光源置于A点，则成像于B 点，若将点光源置于B点，则成像于C点，已知AB＞BC，则以下有关透镜的种类和位置的说法中正确的是（）A．透镜是凸透镜，位于A点左侧B．透镜是凹透镜，位于C点右侧C．透镜是凸透镜，位于C点右侧D．透镜是凹透镜，位于A点左侧5．如图所示，A、B间电压一定，当滑片P向左移动到另一位置时，通过R1、R2的电流变化量的大小分别为△I1、△I2，电压变化量的大小分别为△U1、△U2，则（）A．△I1＞△I2，△U1＞△U2B．△I1＜△I2，△U1＜△U2C．△I1＜△I2，△U1=△U2D．△I1=△I2，△U1=△U26．如图所示，六根完全一样的电阻丝，电阻值均为R，依次连接构成一个正六边形，连接处接触良好并形成六个接线柱．任意两个接线柱之间都可以构成一个电阻．现在给你一个电阻值忽略不计的导线，要求你每次将其中的任意两个接线柱短接，在各种情况下，利用上述方法能得到的所有电阻中，最大值和最小值分别是（不包括零电阻）（）A．R，RB．R，RC．R，RD．R，R7．如图所示的电路中，滑片P位于滑动变阻器的中点，当在a，b 间加上60V 的电压时，c，d 间的电压表示数为20V，若在c，d 间加上60V的电压，同样的电压表接在a，b 间，则此时电压表的示数为（）A．120VB．60VC．30VD．20V8．如图所示为某复杂电路的一部分，电阻R l、R2、R3的阻值之比为1：2：3，则通过这三个电阻的电流之比有可能为（）A．3：2：1B．6：3：2C．4：2：1D．1：4：3二、填空题9．有如图所示的电阻分布，①ab两点间的电阻R ab=；②如果流过4Ω姆电阻的电流为1A．则ab两点间的电压：U ab=．10．如图所示，粗细均匀的蜡烛长l1，它底部粘有一质量为m的小铁块．现将它直立于水中，它的上端距水面h．如果将蜡烛点燃，假定蜡烛燃烧时油不流下来，且每分钟烧去蜡烛的长为△l，则从点燃蜡烛时开始计时，经时间蜡烛熄灭（设蜡烛的密度为ρ，水的密度为ρ1，铁的密度为ρ2）．11．在图所示的电路中，电源电压不变，闭合电键K，电压表V1与电压表V2的示数之比为2：3，电流表A的示数为1安；若将电压表V1换成电流表A1．则电流表A1的示数为2安．那么电阻R1和电阻R3的阻值之比为．12．如图所示9个阻值均为4欧的电阻连成的电路，现在A、B两点间加上8伏的电压，则流过直接接在E、D两点间电阻上的电流为安．13．如图所示，一重为750N，密度为5×103kg/m3的金属块A沉在水中的斜面上，在沿斜面向上的拉力F作用下，物块A以0.2m/s的速度沿斜面匀速上升，斜面的倾角α=30°，此时斜面的效率为75%，若不计水的阻力，则物块A受到的摩擦力为．14．如图所示，一根粗细均匀的直棒，用细线吊住它的一端，另一端浸入水中，当木棒静止时，有一半的体积浸入水中，则木棒的密度是kg/m3．15．如图，光滑长木板AB可绕O转动，质量不计，A端用竖直绳与地板上拉着，在离O点0.4m的B处挂一密度为0.8×103kg/m3；长20cm的长方形物体，当物体浸入水中10cm深处静止时，从盛水到溢水口的杯中溢出0.5N的水（g=10N/kg），求：①物体受到的浮力②物体的重力③当一质量为200g的球从0点以2cm/s的速度沿木板向A端匀速运动时，问球由O点出发多少时间，系在A端的绳拉力刚好为零？16．如图所示的电路中，电源两端电压U保持不变．当闭合开关S后，将滑动变阻器的滑片P置于a端时（a、b是滑动变阻器的两个端点），电压表的示数为U1，电流表的示数I1为1A，电阻R1消耗的电功率P1为6W，电阻R2消耗的电功率为P2．当闭合开关S后，将滑动变阻器的滑片P置于b端时，电压表的示数为U2，电流表的示数为I2，电阻R2消耗的电功率为P2′．已知P2：P2′=1：9，U1：U2=7：3．求：（1）电流表的示数I2为多少安？（2）电源两端的电压U为多少伏？（3）当闭合开关S后，将滑动变阻器的滑片P置于滑动变阻器中点时，通电2min，电阻R2放出的热量为多少焦？2017年湖北省鄂州一中中考物理二模试卷（素质班）参考答案与试题解析一、选择题1．墙上挂着一块长30厘米的平面镜，小明站在镜子前1.5米处，这时他正好可以看到身后的一根木杆，木杆高2米，那么这根木杆离人的距离应该是（）A．19.5米B．7.0米C．10.0米D．8.5米【考点】平面镜成像的特点、原理、现象及其实验方案．【分析】设所求木杆（物）与人的距离是S，人与镜的距离是1.5米，所以物与镜的距离为（S+1.5），根据平面镜成像规律，虚像与镜的距离也是（S+1.5），虚像高也是2米，然后利用相似三角形的性质解答此题即可．【解答】解：设木杆（物）与人的距离是S，则物与镜的距离﹣﹣﹣物距是（S+1.5），由平面镜成像规律，可得虚像与镜的距离也是（S+1.5）．人眼与镜以及人眼与虚像组成的二个三角形是相似三角形，如图所示：则可得1.5+（S+1.5）=S+3，即=，解得S=7m．故选B．2．一端开口、一端封闭的玻璃管，开口向下插入水银槽中，不计玻璃管的重力和浮力，用竖直向上的力F提着保持平衡，此时管内外水银面高度差为h（如图所示）．如果将玻璃管向上提起一段距离，待稳定后，此时的F和h与刚才相比（）A．F会增大、h也增大B．F会增大、h却不变C．F会不变、h却增大D．F会不变、h也不变【考点】大气压强的测量方法．【分析】在本实验中，玻璃管内水银柱的高度h主要受内外压强差的影响，判断出管内是否有空气，再根据管内封闭部分气体压强改变，水银柱的高度就会随之改变，F的大小也就会改变可做出判断．【解答】解：“一端开口、一端封闭的玻璃管，开口向下插入水银槽中”如果此玻璃管原来是空的，那么，开始管内气压应该等于大气压，插入后，管内空气被压缩，管内气压就会大于大气压，那管内液面就会低于管外，与图不符，不应该是这种情况．因此说明图中是在玻璃管中装入水银后再倒插，此时有两种可能：一种是玻璃管上端有空气时，试管向上提时，管上方空气质量不变，体积变大，故试管内气体压强变小．由于试管上端压强变小，h将会增大，增大的h还是由大气压支持的．对S，现在p试管内气体变小，则F会变大．A符合试管作受力分析得：F+p试管内气体S=p0题意；另一种就是玻璃管上端真空时，向上提起玻璃管时，F会不变、h也不变，D符合题意．综合上述分析，选项AD都有可能．故选AD．3．在图所示的电路中，两只电压表是相同的理想电表，它们的量程均为0～3～15V．电键K闭合后，发现两只电表的指针偏转的角度相同．电路中R1、R2的值可能是（）A．100欧，200欧B．300欧，700欧C．500欧，125欧D．700欧，2800欧【考点】欧姆定律的应用；串联电路的电流规律；电压表的使用；串联电路的电压规律．【分析】（1）理想电压表串联在电路中相等于断路．（2）由电路图可知，电键K闭合后，R1、R2串联，电压表V2测电源的电压，V1测R1两端的电压；根据串联电路的电压特点可知两电压表的量程不相等，根据大量程为小量程示数的五倍可知指针偏转的角度相同时的示数关系，根据串联电路电阻的电流特点和欧姆定律可知R1和R2的电阻之比，进一步根据选项得出答案．【解答】解：由电路图可知，电键K闭合后，R1、R2串联，电压表V2测电源的电压，V1测R1两端的电压；∵电压表的大量程为小量程的五倍，且两只电表的指针偏转的角度相同，∴U：U1=5：1，∴U1：U2=U1：（U﹣U1）=1：4，∵U=IR，且电路中各处的电流相等，∴R1：R2=1：4，结合选项可知D符合，ABC均不符合．故选D．4．如图所示，M、N为某一透镜的主光轴，若将点光源置于A点，则成像于B 点，若将点光源置于B点，则成像于C点，已知AB＞BC，则以下有关透镜的种类和位置的说法中正确的是（）A．透镜是凸透镜，位于A点左侧B．透镜是凹透镜，位于C点右侧C．透镜是凸透镜，位于C点右侧D．透镜是凹透镜，位于A点左侧【考点】凸透镜成像的应用；主光轴、光心、焦点和焦距．【分析】（1）凸透镜有三条特殊光线：过光心不改变方向；平行于主光轴的光线经凸透镜会聚在焦点上；过焦点经凸透镜平行射出．（2）凹透镜有三条特殊光线：过光心不改变方向；平行于主光轴的光线经凹透镜变得发散，发散光线的反向延长线会聚焦点上；指向焦点的光线经凹透镜之后平行射出．（3）如果透镜是凹透镜，通过两条特殊光线，作图分析凹透镜成正立、缩小的虚像，物像在凹透镜的同侧，像在物和凹透镜之间．凸透镜成虚像时，物距增大，像距也增大，像距增大的速度大于物距增大的速度．（4）如果透镜是凸透镜，通过两条特殊光线，作图分析凸透镜成正立、放大的虚像，物像在凸透镜的同侧，像在物体和凸透镜以外的地方．（5）根据凸透镜和凹透镜成像的情况，分别分析透镜在A点左侧和C点右侧时成像位置来确定最后结果．【解答】解：（1）凸透镜成虚像时，物体在凸透镜的一倍焦距以内，物像在凸透镜的同侧，像在物体和凸透镜以外的地方．如图．（红色和黑色各代表一种成虚像的情况）（2）①如果透镜是凸透镜，凸透镜在A点的左侧，物像在凸透镜的同侧，凸透镜成虚像，物体在A点，像在物体和凸透镜以外的B点；当物体再放在B点，物像还在凸透镜的同侧，像又成在凸透镜和物体以外的C点．但是当物距增大时，像距也增大，但是像距增大的速度小于物距增大的速度，所以A不符合题意．②如果透镜是凸透镜，凸透镜在C点的右侧，物像在凸透镜的同侧，像在物体和凸透镜之间是错误的，所以C不符合题意．物体在凹透镜的任何位置，都能得到一个正立、缩小的虚像，物像在凹透镜的同侧，像在物体和凹透镜之间．如图．如果透镜是凹透镜，凹透镜在C点的右侧，物体放在A点，像成在物体和凹透镜之间的B点；物体放在B点，像成在物体和凹透镜之间的C点．所以B符合题意．如果透镜是凹透镜，凹透镜在A点的左侧，像成在物体和凹透镜以外的B点是错误的．所以D不符合题意．故选B．5．如图所示，A、B间电压一定，当滑片P向左移动到另一位置时，通过R1、R2的电流变化量的大小分别为△I1、△I2，电压变化量的大小分别为△U1、△U2，则（）A．△I1＞△I2，△U1＞△U2B．△I1＜△I2，△U1＜△U2C．△I1＜△I2，△U1=△U2D．△I1=△I2，△U1=△U2【考点】欧姆定律的变形公式．【分析】由电路图可知，电阻R2与R3并联，然后再与R1串联；根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后由串并联电路特点判断电路总电阻如何变化，再应用欧姆定律判断电路电流如何变化，最后应用串并联电路特点与欧姆定律分析答题．【解答】解：由电路图可知，电阻R2与R3并联，然后再与R1串联，设A、B 间电压为U；（1）由电路图可知，滑片P向左移动时，滑动变阻器R2接入电路的阻值变大，电阻R2与R3的并联电阻变大，电路总电阻变大，电路两端电压不变，由欧姆定律可知，干路电流I变小，通过R1的电流I1减小，电阻阻值不变，电阻R1两端电压U1=IR1变小，电阻R2与R3的并联电压U并=U2=U3=U﹣U1变大，R3不变，由I3=可知I3变大，由并联电路特点可知，干路电流等于各支路电流之和，I1=I2+I3，I1减小，I3增大，I2减小，则I2的减小量大于I1的减小量，即△I1＜△I2；（2）串联电路总电压等于各串联电路电压之和，则U=U1+U2，由于U不变，U1的减小量等于U2的增加量，即△U1=△U2；由以上分析可知，△I1＜△I2，△U1=△U2，故C正确；故选C．6．如图所示，六根完全一样的电阻丝，电阻值均为R，依次连接构成一个正六边形，连接处接触良好并形成六个接线柱．任意两个接线柱之间都可以构成一个电阻．现在给你一个电阻值忽略不计的导线，要求你每次将其中的任意两个接线柱短接，在各种情况下，利用上述方法能得到的所有电阻中，最大值和最小值分别是（不包括零电阻）（）A．R，RB．R，RC．R，RD．R，R【考点】电阻的并联；电阻的串联．【分析】注意任意两个接线柱之间构成一个电阻，都是把整个电阻装置分为左右两边．如果A接线柱为准，连接的方法中AB与AF的构成电阻值相同；同理：AC与AE的构成电阻值相同；AD为两条支路都相同的并联电路，用并联电路的电阻特点分别求出阻值即可．【解答】解：①每一个电阻丝为R，如果A接线柱为准，连接的方法中AF与AB的构成电阻值相同；等效电路如图1所示其总电阻为：=R．这时，若再将一个电阻值忽略不计的导线将其中的任意两个接线柱短接的情况中，电阻个数最多的支路上，短路后电阻最小的是只有一个R连接在电路中（不包括零电阻），其总电阻最小，如图2：其总电阻为：R．电阻个数最多的支路上，短路后电阻最大时是有4个R连接在电路中，其总电阻最大，如图3：其总电阻为：=R．②连接的方法中AC与AE的构成电阻值相同；等效电路如图4所示：其总电阻为：=R．这时，若再将一个电阻值忽略不计的导线将其中的任意两个接线柱短接的情况中，电阻个数最多的支路上，短路后电阻最小的是只有一个R连接在电路中（不包括零电阻），如图5：其总电阻为：=R．电阻个数最多的支路上，短路后电阻最大时是有3个R连接在电路中，如图6：其总电阻为：=R．若将一个电阻值忽略不计的导线在两条支路之间的任意两个接线柱短接的情况中，则情况如图7：其总电阻分别为：R+=R、+=R．③连接的方法中AD时；等效电路如图8所示其总电阻为：=R．这时，若再将一个电阻值忽略不计的导线将其中的任意两个接线柱短接的情况中，一条支路上被导线短路后电阻最小的是只有一个R连接在电路中（不包括零电阻），如图9：其总电阻为：=R；一条支路上被导线短路后短路后电阻最大时是有2个R连接在电路中，其总电阻最大，如图10：其总电阻为：=R．若将一个电阻值忽略不计的导线在两条支路之间的任意两个接线柱短接的情况中，则情况如图11：其总电阻分别为：R+×2R=R、+=R．由上分析可知：最大值为R和最小值为R．故选C．7．如图所示的电路中，滑片P位于滑动变阻器的中点，当在a，b 间加上60V 的电压时，c，d 间的电压表示数为20V，若在c，d 间加上60V的电压，同样的电压表接在a，b 间，则此时电压表的示数为（）A．120VB．60VC．30VD．20V【考点】欧姆定律的应用．【分析】当在a，b 间加上60V的电压时，根据串联电路的特点分压原理可求电压内阻与总阻的关系；在c，d 间加上60V的电压，电压表接在a，b 间的示数即为R上的电压，根据串联电路电压的特点求出．【解答】解：滑片P位于滑动变阻器的中点，当在a，b 间加上60V的电压时，c，d 间的电压表示数为20V，此时电压表与变阻器下半部分并联后与变阻器上半部分串联，设变阻器内阻为2R，电压表内阻为R V，当在a，b 间加上60V的电压时，c，d 间的电压表示数为20V，由串联电路电压的规律，则ac电压为60V﹣20V=40V，，根据分压原理，变阻器上半电压表与变阻器下半部分并联的电阻为R并=部分与R的电阻之比等于电压之比，即R：=40V：20V=2：1，故，R V=R；并若在c，d 间加上60V的电压，如下左图所示；电压表与变阻器上部分Pa串联后与下部分P b并联，即R与电压表内阻串联后再与R并联，如下右图所示，R与电压表内阻串联后的电压为60V，如下所示：因R V=R，根据分压原理，电压表接在a，b 间，则此时电压表的示数为30V．故选C．8．如图所示为某复杂电路的一部分，电阻R l、R2、R3的阻值之比为1：2：3，则通过这三个电阻的电流之比有可能为（）A．3：2：1B．6：3：2C．4：2：1D．1：4：3【考点】欧姆定律的应用；电阻的串联；电阻的并联．【分析】在复杂的电路中，由于各支流之间的电流流向不能确定，干支流的关系不能确定；电路中也不只是看到的这几个电阻，所以总电阻也不能简单地利用电阻的串并联特点计算；但是对于其中的任意一个电阻来说，它的电压、电流和电阻之间的关系仍是符合欧姆定律的，复杂的电路中两点之间各条支路上的电压是相等的，我们就利用这一规律推导出包含电流、电阻的关系式，然后将四个选项逐个检验，找出有可能的选项即可．【解答】解：因为电阻R l、R2、R3的阻值之比为1：2：3，所以假设R l=1，则R2=2，R3=3；设通过电阻R l、R2、R3的电流分别是I1、I2、I3，它们的两端电压分别是U1、U2、U3；根据欧姆定律可得：U1=I1R1=I1U2=I2R2=2I2U3=I3R3=3I3电路图如图：以A、B、C、D点分析：虽然电流方向不能判断，但根据并联电路的电压特点可得：第一种可能情况：由A→R3→B之间的电压U AB与由A→D→R2→C→R1→B之间的电压U DC+U CB应相等；∴U AB=U DC+U CB，即U3=U2+U1；将U1、U2、U3的值代入上式得：3I3=2I2+I1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①然后将各选项的I1：I2：I3的比值代入上式中；选项A：左边=3×1=3，右边=2×2+3=7，则左边≠右边，故A选项不可能；选项B：左边=3×2=6，右边=2×3+6=11，则左边≠右边，故B选项不可能；选项C：左边=3×1=4，右边=2×2+4=8，则左边≠右边，故C选项不可能；选项D：左边=3×3=9，右边=2×4+1=9，则左边=右边，故D选项有可能；第二种可能情况：由B→R1→C之间的电压U BC与由B→R3→A→D→R2→C之间的电压U BA+U DC应相等；∴U CB=U BA+U DC，即U1=U3+U2；将U1、U2、U3的值代入上式得：I1=3I3+2I2 ﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②第三种可能情况：由C→R2→D之间的电压U CD与由C→R1→B→R3→A→D之间的电压U CB+U BA应相等；∴U CD=U CB+U BA，即U2=U1+U3；将U1、U2、U3的值代入上式得：2I2=I1+3I3 ﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③然后将各选项的I1：I2：I3的比值分别代入上式②和③中，比较左右两边值可知都没有可能；所以过这三个电阻的电流之比有可能的只有第一种情况中的D选项．故选D．二、填空题9．有如图所示的电阻分布，①ab两点间的电阻R ab=8Ω；②如果流过4Ω姆电阻的电流为1A．则ab两点间的电压：U ab=72V．【考点】电阻的并联；电阻的串联．【分析】先求C、D两点间的电阻（6Ω电阻与12Ω电阻并联，总阻值为4Ω），再求E、F两点间的电阻（将C、D两点间看做一个的4Ω电阻，同理可得E、F 两点间的电阻为4Ω），ab两点间的电阻R ab=2Ω+4Ω+2Ω=8Ω；流过4Ω电阻的电流为1A，则C、D两点间的电压为12V，C、D两点间的总电流为3A，E、F两点间的电压为36V，E、F两点间的总电流为9A，Uab=72V．【解答】解：C、D两点间的电阻：R CD==4Ω，E、F两点间的电阻：R EF==4Ω，ab两点间的电阻：R ab=2Ω+4Ω+2Ω=8Ω；流过4Ω电阻的电流为1A，则C、D两点间的电压：U CD=1A×（2Ω+2Ω+4Ω+2Ω+2Ω）=12V，C、D两点间的总电流：I CD===3A，E、F两点间的电压：U EF=3A×（2Ω+2Ω+4Ω+2Ω+2Ω）=36V，E、F两点间的总电流：I EF===9A，U ab=9A×8Ω=72V．故答案为：8Ω；72V．10．如图所示，粗细均匀的蜡烛长l1，它底部粘有一质量为m的小铁块．现将它直立于水中，它的上端距水面h．如果将蜡烛点燃，假定蜡烛燃烧时油不流下来，且每分钟烧去蜡烛的长为△l，则从点燃蜡烛时开始计时，经时间蜡烛熄灭（设蜡烛的密度为ρ，水的密度为ρ1，铁的密度为ρ2）．【考点】物体的浮沉条件及其应用；阿基米德原理．【分析】（1）设蜡烛的密度为ρ，水的密度为ρ1，铁的密度为ρ2．铁块受到浮力F，蜡烛截面积S．根据蜡烛刚开始悬浮在水里，进行受力平衡分析然后列出等式①；（2）蜡烛灭的时候，设蜡烛燃烧长度x，这时蜡烛的长度刚刚在水面，整个蜡烛长度的重力加铁重力刚好等于蜡烛的浮力加铁的浮力．进行受力平衡分析然后列出等式②；（3）两式联立求得蜡烛燃烧长度，再根据“每分钟烧去蜡烛的长为△l”，即可求出蜡烛燃烧的时间．【解答】解：（1）设蜡烛的密度为ρ，水的密度为ρ1，铁的密度为ρ2．铁块受到浮力F，蜡烛截面积S．蜡烛刚开始悬浮在水里，受力平衡分析：蜡烛重力+铁重力=蜡烛的浮力+铁的浮力ρL1Sg+mg=ρ1（L1﹣h）Sg+F﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①（2）蜡烛灭的时候，设蜡烛燃烧长度x，这时蜡烛的长度刚刚在水面，整个蜡烛长度的重力加铁重力刚好等于蜡烛的浮力加铁的浮力．蜡烛重力+铁重力=蜡烛的浮力+铁的浮力②ρ（L1﹣x）Sg+mg=ρ1（L1﹣x）Sg+F①﹣②得x=，蜡烛燃烧的时间t==，故答案为：=．11．在图所示的电路中，电源电压不变，闭合电键K，电压表V1与电压表V2的示数之比为2：3，电流表A的示数为1安；若将电压表V1换成电流表A1．则电流表A1的示数为2安．那么电阻R1和电阻R3的阻值之比为1：2．【考点】电阻的串联；欧姆定律的应用．【分析】（1）分析电路，R1、R2、R3串联，电压表V1与测R1、R2、两端电压，电压表V2的测R2、R3两端电压，根据串联电路电压之比等于电阻之比，由电压表V1与电压表V2的示数之比为2：3，可知之比；（2）当R1、R2、R3串联，电流表A的示数为lA，因为电源电压不变，根据欧姆定律列出方程；当将电压表V1换成电流表A1．测R1、R2短路，因为电源电压不变，根据欧姆定律列出方程，再由之比，整理即可求解．【解答】解：（1）R1、R2、R3串联，电压表V1与测R1、R2、两端电压，电压表V2的测R2、R3两端电压；因为，电压表V1与电压表V2的示数之比为2：3，所以，可知=①（2）当R1、R2、R3串联，电路中电流为1A，则（R1+R2+R3）×1A=U ②当将电压表V1换成电流表A1．R1、R2短路，电路中电流为2A，则R3×2A=U ③由②③得，R1+R2=R3，将其代入①得，=，解得R2：R3=1：2．R2：（R1+R2）=1：2．解得R1=R2，所以R1：R3=1：2．故答案为：1：2．12．如图所示9个阻值均为4欧的电阻连成的电路，现在A、B两点间加上8伏的电压，则流过直接接在E、D两点间电阻上的电流为0.2安．【考点】欧姆定律的应用．【分析】已知AB间的电压和流经E、D两点间电阻个数，根据串联电路的电阻规律和欧姆定律解得电流的大小．【解答】解：（1）从A经E流到B点的电流，经过串联后的两个电阻，故此时总电阻R1=4Ω+4Ω=8Ω，又电压U=8V，故流过直接接在E、B两点间电阻上的电流为I1===1A；（2）E、D两点间电阻上的电流就是C、D两点间电流的一部分，按8Ω、4Ω、8Ω3路电阻的比例就是，C、D两点间等效电阻是2Ω，A﹣C﹣D﹣B支路总电流为=A，所以E、D两点间电阻上的电流为A=0.2A．故答案为：0.2．13．如图所示，一重为750N，密度为5×103kg/m3的金属块A沉在水中的斜面上，在沿斜面向上的拉力F作用下，物块A以0.2m/s的速度沿斜面匀速上升，斜面的倾角α=30°，此时斜面的效率为75%，若不计水的阻力，则物块A受到的摩擦力为100N．【考点】斜面的机械效率；阿基米德原理．【分析】（1）先根据重力公式求出金属块的质量，根据密度公式求出其体积即为排开水的体积，根据阿基米德原理求出受到的浮力；（2）根据斜面的机械效率可知，不用斜面做功与用斜面做功的比值为75%，根据W=Gh求出不用斜面做功；根据斜面的倾角可得出h和s的关系，利用斜面的效率公式可求出拉力F；+W额可得额外功，由W额=fs计算物块A受到的摩擦力．由W总=W有【解答】解：（1）金属块的质量：m===75kg，金属块的体积：V===1.5×10﹣2m3，gV=1.0×103kg/m3×10N/kg×1.5×10﹣2m3=150N；金属块受到的浮力：F浮=ρ水（2）斜面效率为75%，则不用斜面做功与用斜面做功的比值为75%，不用斜面做功：W（G﹣F浮）h=h=600N×h，有=Fh=斜坡倾角为30°，所以s=2h，s=F拉×2h，用斜面做功：W总=F拉斜面的效率为75%，所以：η=×100%=×100%=75%，解得：F拉=400N；因为W总=W有+W额，所以使用斜面拉动物体时所做的额外功：W额=W总﹣W有=400N×2h﹣600N×h=200N×h，根据W额=fs=f×2h可得，A受到的摩擦力：f===100N．故答案为：100N．14．如图所示，一根粗细均匀的直棒，用细线吊住它的一端，另一端浸入水中，当木棒静止时，有一半的体积浸入水中，则木棒的密度是0.75×103kg/m3．【考点】杠杆的平衡条件；阿基米德原理．【分析】根据F浮=ρ水gV排求出木棒受的浮力，再根据杠杆平衡条件列出等式，解出木棒的密度【解答】解：设木棒的体积为V，则排出水的体积为V排=V，由阿基米德原理得G排=F浮=ρ水gV排，木棒受的浮力F浮=ρ水g V，设杠杆与水平面的夹角为θ，则重力的力臂为Lcosθ，浮力的力臂为Lcosθ，根据杠杆平衡条件得：G×Lcosθ=F浮×Lcosθ，ρgV×=ρ水g V×，ρ=ρ水=×1.0×103kg/m3=0.75×103kg/m3故答案为：0.75×103kg/m315．如图，光滑长木板AB可绕O转动，质量不计，A端用竖直绳与地板上拉着，。
2017杨浦区中考物理二模word版含答案
2017杨浦区中考物理二模word 版含答案杨浦区2017学年第二学期学业质量调研九年级物理试卷（满分：100分完卷时间：90分钟）2017年4月考生注意：1.答题时，考生务必按要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效；2.第四大题计算题必须在答题纸的相应位置上写出证明或计算的主要步骤。
一、选择题（共20分）下列各题均只有一个正确选项。
请用2B铅笔在答题纸的相应位置上填涂所选的选号；更改答案时，用橡皮擦去，重新填涂。
1．下列星球中，属于卫星的是（）A．金星B．月球C．火星D．太阳2．成语“窃窃私语”是形容声音的（）A．速度慢B．音调低C．响度小D．音色好3．2017年2月9日上海下了一场雪，当时雪花在空中纷纷扬扬，但落到地面就融化了，没有形成积雪，这是因为当时地面温度高于（）A．0℃B．10℃C．-5℃D．37℃4．下列光学器具中，利用光的折射现象的是（）○1放大镜○2穿衣镜○3后视镜○4近视眼镜A．○1与○2B．○2与○3C．○1与○3D．○1与○45．四冲程汽油机工作时，将机械能转化成内能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程6．如图1所示，重物A和B分别挂在弹簧测力计下（G A>G B）,重物下端的纸带穿过打点计时器，用弹簧测力计拉动重物竖直向上运动，打出的纸带分别如图1甲、乙所示，其对应弹簧测力计的示数分别为F A、F B，忽略空气阻力和纸带与打点计时器之间的摩擦，则FA和FB的大小关系是（）A．F A一定大于F BB．F A一定小于F BC．F A一定等于F BD．F A可能等于F B与V2示数的和保持不变C．电流表A示数与电压表V2示数的乘积变大D．电压表V1示数与电流表A示数的比值保持不变10．如图4所示的甲、乙两个均匀正方体放置在水平地面上且对地面的压强相同，沿竖直方向从右侧分别切去相同比例，并将切除部分叠放在对方剩余部分的上面，此时甲、乙剩余部分对地面的压强分别为p甲和p乙，下列关系正确的是（）A．p甲<p乙B．p甲>p乙C．p甲＝p乙D．都有可能二、填空题（共27分）11．我国远距离送电采用了（1）（选填“高压”或“低压”）送电的方式，家庭耗电量用（2）表测量，一度电可以供额定功率40瓦的电灯正常工作（3）小时。
【中考物理】2020-2022近三年上海市长宁区统考二模知识点真题专项练习—力学(提升题)含解析
【中考物理】2020-2022近三年上海市长宁区统考二模知识点真题试卷专项练习—力学（提升题）一、单选题1．（2022·上海长宁·统考二模）测出大气压数值的科学家是（ ）A ．阿基米德B ．托里拆利C ．牛顿D ．帕斯卡2．（2022·上海长宁·统考二模）P 、Q 是同一直线上的两个点，甲、乙两小车分别经过Р点向Q 点做直线运动，它们的s-t 图像如图（a ）、（b ）所示。
若甲比乙晚0.5秒经过Р点，却比乙早1.5秒通过Q 点，则P 、Q间的距离为（ ）A ．5米B ．10米C ．15米D ．20米3．（2022·上海长宁·统考二模）如图所示，放在水平桌面上的轻质薄壁圆柱形容器A 、B 中分别盛有甲、乙两种液体，且m 甲>m 乙。
现将两个完全相同的小球分别浸没在甲、乙液体中，且ρ球>ρ甲=ρ乙，液体无溢出。
此时甲、乙液体对容器底部的压强变化量分别为Δp 甲、Δp 乙，容器对水平桌面的压强变化量分别为Δp A 、Δp B，则（ ）A ．一定大于B ．一定等于A ΔΔp p 甲B p p ∆∆乙A p p ∆∆甲B p p ∆∆乙C ．一定小于D ．可能等于A p p ∆∆甲Bp p ∆∆乙A p p ∆∆甲Bp p ∆∆乙4．（2021·上海·统考二模）甲、乙两车同时从A 、B 两地沿同一直线运动，它们的s -t 图像分别如图（a）和（b）所示。
甲乙两车相遇时甲车恰好运动了2.4米，则A、B两地间的距离为（ ）A．一定等于3.6米B．可能小于3.6米C．一定等于1.2米D．可能大于6米5．（2021·上海·统考二模）如图所示，甲、乙为两个实心正方体，它们对水平地面的压强相等。
若在两个正方体的上部，沿水平方向分别截去相同高度的部分，它们切去的质量为Δm甲和Δm乙，剩余的质量为m甲′和m乙′，则（ ）A．Δm甲一定小于Δm乙，m甲′一定小于m乙′B．Δm甲可能小于Δm乙，m甲′一定小于m乙′C．Δm甲一定小于Δm乙，m甲′可能小于m乙′D．Δm甲可能小于Δm乙，m甲′可能小于m乙′6．（2020·上海长宁·统考二模）区分两个力是“平衡力”还是“相互作用力”，可依据这两个力()A．是否大小相等B．是否方向相反C．是否作用在同一物体上D．是否作用在同一直线上7．（2020·上海长宁·统考二模）实心均匀正方体放在水平地面上，沿水平方向将其截成甲、乙两部分(如图所示)。
毕节市中考物理二模试卷(含答案)
毕节市中考物理二模试卷(含答案)一、选择题1．公共场所严禁吸烟。
小明设计了一种简易烟雾报警控制器，如图所示。
电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。
以下做法能使控制器在烟雾较淡时就触发报警的是（）A．电压表改成大量程 B．增大激光强度C．减小R0阻值D．减小电源电压2．电动平衡车是现代人用来作为代步工具、休闲娱乐的一种新型的绿色环保产物。
如图所示，当人驾驶平衡车在水平路面上做匀速直线运动时，下列说法正确的是（）A．平衡车处于非平衡状态B．人对平衡车的压力和地面对平衡车的支持力是一对相互作用力C．平衡车所受的重力与地面对平衡车的支持力是一对平衡力D．人所受的重力与平衡车对人的支持力是一对平衡力3．如图所示，装有水的容器静止放在水平桌面上，正方体物块M悬浮在水中，其上表面与水面平行，则下列说法中正确的是A．M上、下表面受到水压力的合力大于M受到的浮力B．M上、下表面受到水压力的合力大小等于M受到的重力大小C．M上表面受到水的压力大于M下表面受到水的压力D．M上表面受到水的压力和M下表面受到水的压力是一对平衡力4．在水平桌面上有甲、乙两个完全相同的杯子盛满不同浓度的盐水，将两个完全相同的小球分别放入其中，当小球静止时，两个杯子中小球所处的位置如图所示，则（）A．甲杯中溢出的盐水质量较小B．乙杯底部所受的液体压强较大C．甲杯底部所受的液体压力较大D．小球在乙杯中受到的浮力较大5．有6位同学用一把刻度尺测量同一本《科学》课本的长度，测得数据分别为26.02厘米，26.09厘米、26.10厘米、26.00厘米和26.08厘米、31.38厘米。
下列测量结果最接近真实值的是（）A．26.058厘米B．26.06厘米C．26.95厘米D．无法确定，因为真实值未知6．如图所示，电源电压恒为6V，R1＝10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R2规格“20Ω 0.5A”。
高考物理二模试卷+Word版含解析
2017年江苏省南京市溧水中学高考物理二模试卷一、单项选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意．1．转笔（Pen Spinning）是一项用不同的方法与技巧、以手指来转动笔的休闲活动，如图所示．转笔深受广大中学生的喜爱，其中也包含了许多的物理知识，假设某转笔高手能让笔绕其上的某一点O做匀速圆周运动，下列有关该同学转笔中涉及到的物理知识的叙述正确的是（）A．笔杆上的点离O点越近的，做圆周运动的向心加速度越大B．笔杆上的各点做圆周运动的向心力是由万有引力提供的C．若该同学使用中性笔，笔尖上的小钢珠有可能因快速的转动做离心运动被甩走D．若该同学使用的是金属笔杆，且考虑地磁场的影响，由于笔杆中不会产生感应电流，因此金属笔杆两端一定不会形成电势差3．2014年3月8日凌晨马航客机失联后，西安卫星测控中心紧急调动海洋、风云、高分、遥感4个型号近10颗卫星，为地面搜救提供技术支持．特别是“高分一号”突破了空间分辨率、多光谱与大覆盖面积相结合的大量关键技术．如图为“高分一号”与北斗导航系统两颗卫星在空中某一面内运动的示意图，“北斗系统中两颗卫星“G1”和“G3”以及“高分一号”均可认为绕地心O做匀速圆周运动，卫星“G1”和“G3”的轨道半径均为r，某时刻两颗工作卫星分别为轨道上的A、B两位置，高分一号在C位置，若卫星均顺时针运行3，地球表面处的重力加速度为g，地球半径为R，不计卫星间的相互作用力．则以下说法正确的是（）A ．卫星“G 1”和“G 3”的加速度大小相等均为gB ．卫星“G 1”由位置A 运动到位置B 所需要的时间为C ．如果调动“高分一号”卫星到达卫星“G 3”所在的轨道，必须对其减速D ．高分一号是低轨道卫星，其所在高度由稀薄气体，运行一段时间后，高度会降低，速度增大，机械能会减小5．两个物体在同一高度同时由静止开始下落，经过一段时间分别与水平地面发生碰撞（碰撞过程时间极短）后反弹，速度大小不变．一个物体所受空气阻力可忽略，另一个物体所受空气阻力大小与物体速率成正比．下列用虚线和实线描述两物体运动的v ﹣t 图象可能正确的是（ ）A ．B ．C ．D ．二、多项选择题：本题共4小题，每小题4分，共计16分．6．关于下列器材的原理和用途，正确的是（ ）A ．变压器可以改变交变电压但不能改变频率B ．扼流圈对交流的阻碍作用是因为线圈存在电阻C ．真空冶炼炉的工作原理是炉体产生涡流使炉内金属熔化D ．磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用8．如图所示，匀强磁场的磁感应强度B=T，单匝矩形线圈面积S=1m2，电阻r=Ω，绕垂直于磁场的轴OOˊ匀速转动．线圈通过电刷与一理想变压器原线圈相接．V为理想交流电压表，A1、A2为理想交流电流表，L1、L2为两个完全相同的电灯泡，标称值为“20V，30W”，且均正常发光，电流表A1的示数为1.5A．则以下说法正确的是（）A．电流表A1、A2的示数之比2：1B．理想电压表原副线圈的匝数之比2：1C．线圈匀速转动的角速度ω=120rad/sD．电压表的示数为40V三、简答题：本题分必做题（第10、11题）和选做题两部分，共计42分．10．在“探究功与速度变化的关系”实验中，某同学设计了如图甲所示的实验方案：使小物块在橡皮筋的作用下沿水平桌面被弹出，第二次、第三次…操作时分别改用2根、3根、…同样的橡皮筋将小物块弹出．测出小物块被弹出时速度，然后找到牵引力对小物块做的功与小物块速度的关系．（1）要测得小物块被弹出后的水平速度，需要测量哪些物理量：（填正确答案标号，g已知）．A．小物块的质量m B．橡皮筋的原长xC．橡皮筋的伸长量△x D．桌面到地面的高度hE．小物块抛出点到落地点的水平距离L（2）用测量的物理量表示获得速度大小的表达式（3）能够实现橡皮筋对小物块做功整数倍变化的是A．增加相同橡皮盘的条数，使小物块每次从同位置释放B．橡皮筋两端固定，使橡皮筋的伸长量依次加倍C．橡皮筋两端固定，使橡皮筋的长度依次加倍D．释放小物块的位置等间距的变化（4）根据实验数据做出W﹣v2的图象如图乙所示，图线不通过原点的原因是．两位有效数字）【选做题】（选修模块3-3）12．下列说法正确的是（）A．由于液体表面分子间距离小于平衡位置间距r0，故液体表面存在表面张力B．布朗微粒做无规则运动的原因是由于它受到水分子有时吸引、有时排斥的结果C．一定量的0℃的水结成0℃的冰，内能一定减小D．液晶既具有液体的流动性，又具有晶体的光学的各向异性13．在粗测油酸分子大小的实验中，具体操作如下：①取油酸1.00mL注入250mL的容量瓶内，然后向瓶中加入酒精，直到液面达到250mL的刻度为止，摇动瓶使油酸在酒精中充分溶解，形成油酸的酒精溶液．②用滴管吸取制得的溶液逐滴滴入量筒，记录滴入的滴数直到量筒达到1.00mL为止，恰好共滴了100滴．③在水盘内注入蒸馏水，静置后滴管吸取油酸的酒精溶液，轻轻地向水面滴一滴溶液，酒精挥发后，油酸在水面上尽可能地散开，形成一油膜．④测得此油膜面积为3.60×102cm2．Ⅰ．这种粗测方法是将每个分子视为球形让油酸尽可能地在水面上散开，则形成的油膜面积可视为，这层油膜的厚度可视为油分子的直径．Ⅱ．利用数据可求得油酸分子的直径为m．四、计算题：本题共3小题，共计47分．解答时写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．18．如图，POQ是折成60°角的固定于竖直平面内的光滑金属导轨，导轨关于竖直轴线对称，OP=OQ=L=m，整个装置处在垂直导轨平面向里的足够大的匀强磁场中，磁感应强度随时间变化规律为B=1﹣8t（T）．一质量为1kg、长为L、电阻为1Ω、粗细均匀的导体棒锁定于OP、OQ的中点a、b位置．当磁感应强度变为B1=0.5T 后保持不变，同时将导体棒解除锁定，导体棒向下运动，离开导轨时的速度为v=3.6m/s．导体棒与导轨始终保持良好接触，导轨电阻不计，重力加速度为g=10m/s2．求导体棒：（1）解除锁定前回路中电流的大小及方向；（2）滑到导轨末端时的加速度大小；（3）运动过程中产生的焦耳热．2017年江苏省南京市溧水中学高考物理二模试卷参考答案与试题解析一、单项选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意．1．转笔（Pen Spinning）是一项用不同的方法与技巧、以手指来转动笔的休闲活动，如图所示．转笔深受广大中学生的喜爱，其中也包含了许多的物理知识，假设某转笔高手能让笔绕其上的某一点O做匀速圆周运动，下列有关该同学转笔中涉及到的物理知识的叙述正确的是（）A．笔杆上的点离O点越近的，做圆周运动的向心加速度越大B．笔杆上的各点做圆周运动的向心力是由万有引力提供的C．若该同学使用中性笔，笔尖上的小钢珠有可能因快速的转动做离心运动被甩走D．若该同学使用的是金属笔杆，且考虑地磁场的影响，由于笔杆中不会产生感应电流，因此金属笔杆两端一定不会形成电势差【考点】D9：导体切割磁感线时的感应电动势；4A：向心力．【分析】A、根据向心加速度公式a n=ω2R，即可确定向心加速度大小；B、各点做圆周运动的向心力是杆的弹力提供；C、当提供的向心力小于需要向心力，则会出现离心现象；D、根据电磁感应现象，结合地磁场，从而判定是否感应电动势，及感应电流．【解答】解：A、由向心加速度公式a n=ω2R，笔杆上的点离O点越近的，做圆周运动的向心加速度越小，故A错误；B、杆上的各点做圆周运动的向心力是由杆的弹力提供的，与万有引力无关，故B 错误；C、当转速过大时，当提供的向心力小于需要向心力，出现笔尖上的小钢珠有可能做离心运动被甩走，故C正确；D、当金属笔杆转动时，切割地磁场，从而产生感应电动势，但不会产生感应电流，故D错误；故选：C．3．2014年3月8日凌晨马航客机失联后，西安卫星测控中心紧急调动海洋、风云、高分、遥感4个型号近10颗卫星，为地面搜救提供技术支持．特别是“高分一号”突破了空间分辨率、多光谱与大覆盖面积相结合的大量关键技术．如图为“高分一号”与北斗导航系统两颗卫星在空中某一面内运动的示意图，“北斗系统中两颗卫星“G1”和“G3”以及“高分一号”均可认为绕地心O做匀速圆周运动，卫星“G1”和“G3”的轨道半径均为r，某时刻两颗工作卫星分别为轨道上的A、B两位置，高分一号在C位置，若卫星均顺时针运行，地球表面处的重力加速度为g，地球半径为R，不计卫星间的相互作用力．则以下说法正确的是（）A．卫星“G1”和“G3”的加速度大小相等均为gB．卫星“G1”由位置A运动到位置B所需要的时间为C．如果调动“高分一号”卫星到达卫星“G3”所在的轨道，必须对其减速D．高分一号是低轨道卫星，其所在高度由稀薄气体，运行一段时间后，高度会降低，速度增大，机械能会减小【考点】4H：人造卫星的加速度、周期和轨道的关系．【分析】A、根据万有引力提供向心力，以及黄金代换式GM=gR2．求卫星的加速度大小．B、根据万有引力提供向心力求出卫星的角速度，然后通过转过的角度求出时间．C、“高分一号”卫星速度增大，万有引力不够提供向心力，做离心运动，轨道半径变大，速度变小，路程变长，运动时间变长．D、“高分一号”是低轨道卫星，其所在高度有稀薄气体，要克服阻力做功，机械能减小【解答】解：A、根据万有引力提供向心力，得a=．而GM=gR2．所以卫星的加速度a=．故A错误．B、根据万有引力提供向心力，得．所以卫星1由位置A运动到位置B所需的时间t=，故B错误．C、“高分一号”卫星加速，将做离心运动，轨道半径变大，速度变小，路程变长，运动时间变长，故如果调动“高分一号”卫星到达卫星“G3”所在的轨道，必须对其加速，故C错误．D、“高分一号”是低轨道卫星，其所在高度有稀薄气体，克服阻力做功，机械能减小．故D正确．故选：D5．两个物体在同一高度同时由静止开始下落，经过一段时间分别与水平地面发生碰撞（碰撞过程时间极短）后反弹，速度大小不变．一个物体所受空气阻力可忽略，另一个物体所受空气阻力大小与物体速率成正比．下列用虚线和实线描述两物体运动的v﹣t图象可能正确的是（）A．B．C．D．【考点】1I：匀变速直线运动的图像；1D：匀变速直线运动的速度与时间的关系．【分析】若不计空气阻力，则小球下落后，先做匀加速直线运动，与地面碰撞后做竖直上抛运动（匀减速直线运动），加速度不变，若考虑空气阻力，下落过程中，加速度发生变化，根据速度时间图象的斜率表示加速度判断即可．【解答】解：若不计空气阻力，则小球下落后，先做匀加速直线运动，与地面碰撞后做竖直上抛运动（匀减速直线运动），加速度不变，若考虑空气阻力，下落过程中，速度越来越大，则空气阻力越来越大，根据牛顿第二定律可知，加速度越来越小且小于g，与地面碰撞后，速度越来越小，则空气阻力越来越小，根据牛顿第二定律可知，加速度越来越大且大于g，根据速度时间图象的斜率表示加速度可知，D正确．故选：D二、多项选择题：本题共4小题，每小题4分，共计16分．6．关于下列器材的原理和用途，正确的是（）A．变压器可以改变交变电压但不能改变频率B．扼流圈对交流的阻碍作用是因为线圈存在电阻C．真空冶炼炉的工作原理是炉体产生涡流使炉内金属熔化D．磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用【考点】E8：变压器的构造和原理；DG：* 涡流现象及其应用．【分析】明确电感的作用，知道变压器不能改变交流电的频率；自感现象利用自感现象启动；真空治炼炉是利用电磁感应原理而使内部金属产生涡流而产生的热量．【解答】解：A、变压器可以改变交流电的电压但不能改变频率，故A正确；B、扼流圈对交流的阻碍作用是因为线圈产生了自感现象，不是因为电阻的热效应，故B错误；C、真空冶炼炉的工作原理是炉中金属产生涡流使炉内金属熔化，不是炉体产生涡流，故C错误；D、磁电式仪表中用来做线圈骨架的铝框中可以产生感应电流能起电磁阻尼的作用，故D正确．故选：AD．8．如图所示，匀强磁场的磁感应强度B=T，单匝矩形线圈面积S=1m2，电阻r=Ω，绕垂直于磁场的轴OOˊ匀速转动．线圈通过电刷与一理想变压器原线圈相接．V为理想交流电压表，A1、A2为理想交流电流表，L1、L2为两个完全相同的电灯泡，标称值为“20V，30W”，且均正常发光，电流表A1的示数为1.5A．则以下说法正确的是（）A．电流表A1、A2的示数之比2：1B．理想电压表原副线圈的匝数之比2：1C．线圈匀速转动的角速度ω=120rad/sD．电压表的示数为40V【考点】E8：变压器的构造和原理．【分析】根据电压与匝数成正比，电流与匝数成反比，变压器的输入功率和输出功率相等，逐项分析即可得出结论．【解答】解：A、因灯泡正常发光，则原副线圈的电流比为：1：2，则A错误；B、由于电流与匝数成反比，则理想电压表原副线圈的匝数之比2：1，则B正确；C、副线圈的电压为20V，则原线圈的电压为40V，由于线圈的内阻r=Ω，因电流为1.5A，那么最大值为60=BSω，求得ω=120rad/s，则C正确；D、电压表的示数为有效值40V，则D错误；故选：BC．三、简答题：本题分必做题（第10、11题）和选做题两部分，共计42分．10．在“探究功与速度变化的关系”实验中，某同学设计了如图甲所示的实验方案：使小物块在橡皮筋的作用下沿水平桌面被弹出，第二次、第三次…操作时分别改用2根、3根、…同样的橡皮筋将小物块弹出．测出小物块被弹出时速度，然后找到牵引力对小物块做的功与小物块速度的关系．（1）要测得小物块被弹出后的水平速度，需要测量哪些物理量：DE（填正确答案标号，g已知）．A．小物块的质量m B．橡皮筋的原长xC．橡皮筋的伸长量△x D．桌面到地面的高度hE．小物块抛出点到落地点的水平距离L（2）用测量的物理量表示获得速度大小的表达式（3）能够实现橡皮筋对小物块做功整数倍变化的是AA．增加相同橡皮盘的条数，使小物块每次从同位置释放B．橡皮筋两端固定，使橡皮筋的伸长量依次加倍C．橡皮筋两端固定，使橡皮筋的长度依次加倍D．释放小物块的位置等间距的变化（4）根据实验数据做出W﹣v2的图象如图乙所示，图线不通过原点的原因是物体在桌面上运动时要克服摩擦力做功．【考点】MJ：探究功与速度变化的关系．【分析】（1）（2）物块离开桌面后做平抛运动，应用平抛运动规律可以求出物块的水平速度．（3）根据实验装置与实验原理分析答题．（4）对物体受力分析，根据物体的受力情况分析答题．【解答】解：（1）（2）物块离开桌面后做平抛运动，竖直方向：h=gt2，水平方向：L=vt，解得：v=L，要测物被弹出时的速度，需要测量：桌面到地面的高度h，小物块抛出点到落地点的水平距离L，故选DE；（3）实验时，选择相同的橡皮筋，使橡皮筋的形变量相同，通过改变橡皮筋的条数改变橡皮筋对小车所做的功，故A正确，BCD错误，故选A；（4）物块在桌面上运动时，弹力对物块做整个，摩擦力对物块做负功，由于物块要克服摩擦力做功，则图象不过原点．故答案为：（1）DE；（2）v=L；（3）A；（4）物体在桌面上运动时要克服摩擦力做功．【选做题】（选修模块3-3）12．下列说法正确的是（）A．由于液体表面分子间距离小于平衡位置间距r0，故液体表面存在表面张力B．布朗微粒做无规则运动的原因是由于它受到水分子有时吸引、有时排斥的结果C．一定量的0℃的水结成0℃的冰，内能一定减小D．液晶既具有液体的流动性，又具有晶体的光学的各向异性【考点】84：布朗运动；86：分子间的相互作用力．【分析】液体表面分子间距离大于液体内部分子间的距离，液面分子间表现为引力．布朗微粒做无规则运动的原因是由于它受到水分子碰撞造成的．一定量的0℃的水结成0℃的冰，根据热力学第一定律分析内能的变化．液晶既具有液体的流动性，又具有晶体的光学的各向异性的特点．【解答】解：A、由于液体表面分子间距离大于平衡位置间距r0，故液体表面存在表面张力，故A错误；B、布朗微粒做无规则运动的原因是由于它受到水分子的撞击力不平衡造成的，故B错误．C、一定量的0℃的水结成0℃的冰，放出热量，分子势能减小，分子动能不变，内能一定减小．故C正确．D、液晶既具有液体的流动性，又具有晶体的光学的各向异性的特点．故D正确．故选：CD四、计算题：本题共3小题，共计47分．解答时写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．18．如图，POQ是折成60°角的固定于竖直平面内的光滑金属导轨，导轨关于竖直轴线对称，OP=OQ=L=m，整个装置处在垂直导轨平面向里的足够大的匀强磁场中，磁感应强度随时间变化规律为B=1﹣8t（T）．一质量为1kg、长为L、电阻为1Ω、粗细均匀的导体棒锁定于OP、OQ的中点a、b位置．当磁感应强度变为B1=0.5T 后保持不变，同时将导体棒解除锁定，导体棒向下运动，离开导轨时的速度为v=3.6m/s．导体棒与导轨始终保持良好接触，导轨电阻不计，重力加速度为g=10m/s2．求导体棒：（1）解除锁定前回路中电流的大小及方向；（2）滑到导轨末端时的加速度大小；（3）运动过程中产生的焦耳热．【考点】D9：导体切割磁感线时的感应电动势；37：牛顿第二定律；8G：能量守恒定律；BB：闭合电路的欧姆定律；CA：安培定则；CE：安培力的计算；D8：法拉第电磁感应定律；DB：楞次定律．【分析】（1）根据法拉第电磁感应定律列式求解感应电动势大小，根据欧姆定律求解感应电流大小，根据楞次定律和安培定则判断感应电流的方向；（2）根据切割公式求解感应电动势，根据欧姆定律求解感应电流，根据安培力公式求解安培力，根据牛顿第二定律列式求解加速度；（3）根据能量守恒定律列式求解运动过程中产生的焦耳热．【解答】解：（1）解除锁定前，感应电动势为：E==S==V；感应电流为：I==；由楞次定律知，感应电流的方向为顺时针方向；（2）滑到导轨末端时的，感应电动势为：E=BLv=0.5××3.6=1.8V，感应电流为：I=，安培力为：F=BIL=0.5×1.8×=2.7N；根据牛顿第二定律，有：mg﹣F=ma，解得：a=g﹣=10﹣=7.3m/s2；（3）由能量守恒得：mgh=mv2+Qh=L解得：Q=﹣mv2==1.02J；答：（1）解除锁定前回路中电流的大小为A，方向是顺时针；（2）滑到导轨末端时的加速度大小为7.3m/s2；（3）运动过程中产生的焦耳热为1.02J．。
4-2017年长宁区中考物理一模卷含答案
4-2017年长宁区中考物理一模卷含答案2016学年长宁区第一学期初三期末质量检测物理试卷 4（满分100分，考试时间90分钟）一、选择题（共20分）1．将一块木板截成长短不同的两段，则下列关于两段木板的物理量相同的是 ( ) A．质量 B．体积 C．重力D．密度2．第一个用实验的方法测定大气压强值的科学家是 ( )A．牛顿B．帕斯卡C．托里拆利D．阿基米德3．书包带做的很宽，其目的是为了 ( )A．增大压力 B．减小压力C．减小压强D．增大压强4．实验室使用的小灯泡正常工作时的电流约为( )A．0.05安 B．0.2安 C．1安 D ．2安5．如图1所示，闭合电键S 后，电压表能测电阻R 1两端电压的电路图是 ( )6．一个阻值为1欧的电阻与一个阻值为5欧的电阻并联后，其总电阻 ( )A ．大于5欧B ．大于1欧小于5欧C ．等于1欧D ．小于1欧7．下列研究中主要的科学方法相同的是 ( )①研究导体中电流与电压的关系 ② 研究电流时，把水流比作电流③研究串、并联电路时，引入“总电阻”的概A B 图1 R1R 2S VR 2R 1SVSV R 2R 1SV R 1 R 2念 ④研究影响导体电阻大小的因素 A ．①和② B ．①和 ④C ．② 和③D ．③和④8．如图2所示的电路，其中，AC 和DF 分别为直径与长度均相同的铜导线和镍铬合金线，B 和E 分别为AC 和DF 的中点。
为了研究电阻的大小是否与长度有关，应分别接入( )A ．AB 与DE B ．DE 与AC C ．AB 与DFD ．DE 与DF9．在图3所示的电路中，闭合电键后，灯L 不发光，电压表无示数，已知电阻R 灯L 中只有一个发生故障，以下选项中能够判断故障的操作是 ( ) ①用完好的灯L /替换灯L②将导线接在电阻R 两端③在电阻R 两端并联一个电压表 ④在电路中串联一个电流表A ．①和③B ．①和④C ．② 和③D ．③和④图2图3 LVSR10．实心均匀正方体甲和乙放置在水平地面上，甲的边长小于乙的边长，甲、乙各自对水平地面的压强相等。
(上海)中考物理二模试卷 (全书完整版)
（上海）2021年中考物理二模试卷汇总故障电路杨浦：18. 在如图9所示的电路中，电源电压为U保持不变.闭合电键前后，电压表指针的位置不变，灯L始终不亮. 已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________.②如果灯L’不发光，则可能存在的故障是____________________.答案：奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好.①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）.②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20） .答案：宝山、嘉定：14. 在图6所示的电路中，电源电压为U . 已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变. 请根据相关信息写出电流表的示数及相对应的故障. .答案：崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数（17）．（均选填“一定不“可能不变”或“一定改变”）（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示数，则故障是（18）；如两个电表均无示数，则故障是（19）．答案：黄浦：14．在图6所示的电路中，电源电压保持不变. 已知电阻R1、R2中的一个或两个同时发生断路故障，且其他元件均保持完好.现将一个完好的电流表接入电路，利用电键S的开闭排查出所有可能的故障情况，电流表应接入电路中（16）处（选填“a”、“b”或“c”），写出现象及其对应的故障（17） . 答案：金山：14．在图5所示的电路中，电源电压保持不变. 闭合电键S后，小灯不亮，已知电路中仅有一处故障，且只发生在电阻R、灯L上.①若闭合电键前后，发现两电表指针均有偏转，则故障可能是：（16） .②若闭合电键前后，发现其中一个电表示数发生了变化. 请根据相关信息，写出示数变化的电表及相应的故障：（17） .答案：静安：15．在图5所示的电路中，电源电压保持不变，电路出现断路故障，且故障发生在电阻R1、R2处. 当电键S从断开到闭合时：①若三个电表中仅一个电表指针所在的位置发生改变，则该电表是，电路的故障发生在处.②若三个电表指针所在的位置均没有发生改变，请写出电路的故障情况. .答案：闵行：14．在如图7所示的电路中，电源电压为4.5伏，若电路中仅有一处故障，且只发生在电阻R、灯L上. 电键S闭合前后，电压表指针的位置不变，且灯不亮，请根据相关信息写出电压表的示数及相应的故障（16） .答案：SLRAV普陀：8．在图4所示的电路中，电源电压保持不变，当电键S由断开到闭合，电压表V1和V2示数均不变. 若电路故障只出现在电阻R1或R2，断开电键S，用完好的小灯L替换R1或R2进行检测，下列判断正确的是A．用灯L替换R2，灯L亮，一定R1短路B．用灯L替换R1，灯L亮，一定R2短路C．用灯L替换R2，灯L不亮，一定R1断路D．用灯L替换R1，灯L不亮，一定R2断路答案：D青浦：14．在图3所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障. 请结合相关信息写出电表指针偏转及对应的故障.答案：徐汇：14.在图6所示的电路中,电源电压保持不变,闭合电键S后,灯泡L1和L2都不亮,己知故障仅发生在灯泡L1或L2上,且为断路,其他元件仍保持完好,现用电流表或电压表检查电路故障,检查方法一:将电压表接在a,b两点间,若电压表有示数,则说明灯泡L1断路,请写出其它的检查方法(至少两种),R1SR2V2V1图4答案：长宁：14．如图5所示的电路中，电源电压保持不变，滑动变阻器R2的最大阻值是定值电阻R1的2倍. 闭合电键.①若将滑片向右移动，则电流表示数的变化情况是_________.②当滑片移到最右端时，电流表的示数为3I，一段时间后，电流表的示数突然变为I. 若只有R1、R2可能发生故障，则故障是_________.答案：虹口：14．在图6所示的电路中，电源电压保持不变. 闭合电键S，发现灯L不发光. 已知电路中仅有一处故障，且只发生在电阻R、灯L上.用一个完好的小灯L′替换L，替换前后电流表的指针位置发生改变，灯L′________（选填“一定发光”、“一定不发光”或“可能发光”）.PR2R1SA图5图2请根据上述信息判断电流表示数的大小变化及对应的故障. ________ 答案：14.（16）一定发光；（17）电流表示数变大，灯L 断路；电流表示数变小，灯L 短路.松江：7．在如图2所示的电路中，电源电压保持不变. 电路中存在断路故障，且故障只可能发生在电阻R 1、R 2处，当电键S 由断开到闭合时，电流表A 与 A 1的示数始终相等，则 A ．R 1一定断路 B ．R 1可能断路 C ．R 2一定断路D ．R 1、R 2一定同时断路 答案：A浦东新区：8．图2所示电路中，由于灯L 、电阻R 发生故障，闭合电键后，灯不发光. 以下操作一定能判断出具体故障的是A ．若电路中只有一处故障，把电流表串联在电路中B ．若L 和R 都发生故障，用完好的灯L ʹ替换电阻RC ．若L 和R 都发生故障，把电压表先后并联在L 和R 两端D ．若不知有几处故障，把电流表串联在电路中且电压表并联在R 两端 答案：C情景实验题杨浦：19. 某小组同学想了解物体电阻与温度的关系，他们上网查阅了有关资料： “金属导体，如铁、铜等，当温度升高时，导体中自由电子运动的阻力会增大，电阻就会不断变大. 半导体，如硅、锗等元素，它们原子核的最外层有4个电子，既不容易挣脱束缚，也没有被原子核紧紧束缚，所以半导体的导电性介于导体和绝缘体之间. 但温度升高，半导体原子最外层的电子获得能量，挣脱原子核的束缚成为自由电子，所以电阻减小. 还有一些物体，如锰铜合金和镍络合金，其电阻随温度变化极小. ”请你根据上述信息回答下列问题： ① 一般情况下，随着温度的升高，________________的电阻增大.② 根据上述信息可以判断，适宜制作定值电阻的材料是_________（选填“A ”、“B ”或“C ”）.A. 铁、铜B. 硅、锗C. 锰铜合金、镍络合金③当温度极高时，物质原子内的电子脱离原子核的吸引而逃逸，形成带负电的自由电子和带正电的离子共存的状态，成为等离子体. 你认为绝缘体成为等离子体后是否容易导电？你猜测的依据是：________________________________________________________________.答案：奉贤：16. 某小组同学根据图8（a）所示情景（小朋友玩“打水仗”游戏）结合生活中的经验做出猜想：封闭在容器中的液体可以传递____ （21）______. 为了验证猜想，他们选用压力传感器、大小不等的针筒等器材，组成如图8（b）所示的装置. 将针筒A、B固定在水平桌面上，用橡皮管将两针筒连通，推动活塞，通过压力传感器可以测出施加在活塞S A和S B上的压力F A和F B. 已知S A＜S B，记录实验数据.①如果F B≠F A表明：封闭在容器中的液体不能传递（22）__.②如果对F B与S B和F A与S A 的比值大小进行比较是为了确定封闭在容器中的液体是否可以传递_____（23）___. 在得到肯定的实验结论的情况下，该小组同学认为利用类似的装置可以使F B =100F A即获得百倍大的压力，你认为他们的观点是否正确？_____（24）_______.答案：宝山、嘉定：15. 为了研究薄膜形变与该薄膜表面气压的关系，小陈同学先用一根细绳将一块材质均匀的橡胶薄膜紧紧地扎在两端开口的玻璃管的一端，如图7（a）所示，然后用打气机在另一端向管内打气增压（或用抽气机在另一端从管内抽气减压），发现橡皮薄膜的形变情况如图7（b）、（c）所示. 请仔细观察图中的操作和形变结果，然后归纳得出初步结论.⑴比较[（a ）（b ）]两图或[（a ）（c ）] 两图可知：_____________________________； ⑵比较[（a ）（b ）]两图和[（a ）（c ）] 两图可知：_____________________________. 答案：崇明：15．如图 8 是汽车油量表及其工作原理图，请回答下列问题：（1）其装置工作时，主要利用了物理学原理是 （20）；当油箱中汽油减少时，图8 中电流表的示数 （21） （选填“减少”、“不变”或“增大”）．（2）在今年第三次成品油调价中，国家规定汽油价格下调 250 元/吨，柴油价格下调 235 元/吨．但 细心的小明发现，加油站的汽油价格下调 0.18 元/升，柴油价格下调 0.20 元/升，每升柴油 价格反而比汽油下调得多，小明认为加油站的下调油价定价搞错了，你认为加油站的下调 油价是（22） （选填“错误”、“正确”、“合理不正确”或“正确不合理”）， 你判断的理由是： （23） 答案：充气 抽气图7(a ) （b ） （c ）黄浦：15．如图7所示是理论推导液体内部压强公式的示意图.①如图7（a）所示，研究A点受到的液体压强大小，在A点所处位置沿水平方向假想出一个受力面S，如图7（b）所示. 可用受力面S受到的液体压强大小代替A点受到的液体压强大小，其依据是（18）.②然后在受力面S上方假想出一段液柱，如图7（c）所示，即可用压强定义式p=F/S推导出p=ρgh. 这种运用假想液柱研究问题的思想方法被称为（19） . （选填“控制变量法”、“等效替代法”或“建立理想模型法”）③小明猜想液体压强公式也可以用来计算大气压强. 他主要是依据气体与液体具有相似性：A．都具有流动性；B．（20） .④小明在用公式p=ρgh计算大气压强的过程中也发现了困难，其困难在于（21） . （请至少写出两条）答案：金山：15．请阅读，然后回答问题：“有用功指对人们有利用价值的功，如简单机械提升重物所做的功就是人们需要的. 额外功指对人们既无利用价值而又不得不做的功，如使用简单机械时克服机械间的摩擦和机械自重所做的功就是人们不需要的，没有利用价值而又不得不做的功. ”下图是小金同学用三种不同方法把砂子运上三楼，如图6所示. 下表中的数据是人、沙子、桶、滑轮、装沙子的口袋的重力.小金重力500牛沙子重力100牛桶的重力20牛滑轮重力10牛根据上图中的信息和表格中数据，请判断：（1）小金同学用三种方法把砂子运上三楼，其中哪种方法所做的额外功最多，是图中的（18） . （选填“方法一”、“方法二”或“方法三”）.（2）计算出小金同学用三种方法把砂子运上三楼，其中所做的有用功为（19）焦. 答案：静安：16．在人类关于“运动和力的关系”探索的历程中，有三位科学家提出过相应的认识，如下表所示.①请对三位科学家提出认识，按历史时间的先后排序. （填序号）②伽利略是通过理想实验提出观点. 伽利略的设想是：如图6A所示，小球从第一个斜面AB上滑下并能滑上第二个斜面BC的等高处.该设想能成立的条件是下列选项中的： . （选填序号）a小球的质量足够大；b小球的速度足够大；c斜面绝对光滑；d斜面的倾角α足够大. ③上述“运动和力的关系”的探索过程告诉我们：人类对科学本质的认识是不断深入的. 请你从物理学中再举一例说明.口袋重力5牛答案：闵行：15．图8所示是我国研制的大客机C919，技术已达到国际先进水平，翼载达500千克/米2（翼载是指飞机的最大起飞质量与机翼面积的比值），翼展（飞机的最大宽度）约为36米. 机舱内覆有一层高孔率“超细航空级玻璃棉”，能很好地保温与吸收噪音，1米3的质量为5千克. 下表是飞机的部分技术参数.（1）飞机在气压为2.5×104帕左右的万米高空时，机体1米2面积上承受内外气体的压力差约为（17）牛，方向指向（18）（选填“舱内”或“舱外”）.（2）关于客机C919，下列说法中正确的是（19） .A 所用材料“超细航空级玻璃棉”的密度比水大B 该飞机在空中水平巡航时，发动机的功率约为9×106瓦特C 该飞机机翼与机身连接处的宽度约为3米答案：普陀： 15．为了研究摆锤的运动情况，小明用细绳把摆锤悬挂起来，将摆锤从A点静止释放，并利用频闪相机拍摄摆锤在相同时间间隔的位置，如图6所示. ①图6中势能最大的点是（20）点（选填“A”、“O”或“B”）.②小明发现摆锤从A点到O点时速度越来越大，他从照片中获得的证据是（21） .答案：最大起飞质量72.5吨客舱内气压8.0×104帕巡航速度920千米/时发动机巡航推力 3.6×104牛青浦：15．如图4(a)所示，木块与小车一起做匀速直线运动，当小车的运动状态发生变化时，木块的状态如图4(b)所示. 把木块换成盛有水的烧杯，重复上述过程，烧杯中水面的状态分别如图4(c)和(d)所示.①．由图4(a)、(b)或图4(c)、(d)可知：小车运动状态变化的可能情况是 ^(请将两种可能的情况填写完整).②．得到上述结论是利用了木块和水都具有的性质.答案：徐汇：15.某小组同学为了研究带同种电荷的带电体之间排斥力的大小与哪些因素有关,他们用测微小力的电子秤和两个带同种电荷的金属球A、B进行图7所示的实验,他们先将电子秤调零,如图7(a)所示. 然后让金属球A、B分别带等量同种电荷,带电体间排斥力的大小通过电子秤的示数观察. 己知图7(c)、(d)中A、B球间距相同,且大于图7(b)中A、B球间距;图7(b)、(c)中A,B球电量相等,且大于图7(d)中A、B球的电量. 实验现象如图7所示,请根据实验现象及相关条件,归纳得出初步结论.①分析比较图7(b)和(c)中电子秤示数和相关条件可得:②分析比较图7(c)和(d)中电子秤示数和相关条件可得：答案：15．电能从生产到消费一般要经过发电、输电、配电和用电四个环节. 如图6所示，是上教版初中物理九年级第二学期课本第18页中关于输电网络的示意图，请根据图中的信息回答下列问题.①在输电环节，我们采用________输电，而在配电环节中采用_________的方式.②请根据图6所示信息分析发电环节中能量转化的情况. __________答案：虹口：15. 在“探究凸透镜成像的规律”实验中，某小组同学用如图7（a）所示的装置进行实验. 他们将同一发光体置于凸透镜前某位置，移动光屏直至光屏上的像清晰为止，然后在电脑上记录物体和像的位置及大小. 他们多次实验后记录的结果如图7（b）所示.① 分析图7（b ）中物距和像距的大小关系以及成像情况可知：当__________时，物体通过凸透镜成倒立等大的实像.② 分析图7（b ）中物距变化量和像距变化量的大小关系可知：当物体通过凸透镜成倒立缩小的实像时，__________. 答案：15.（18）像距等于物距. （19）物距变化量大于像距变化量.松江：15．某学校科技小组设计了一台“电子秤”，实际上是压力测量仪，用它来称量物体的质量，其结构原理如图6所示，P 为金属滑片，固定在安放托盘的轻弹簧上，并能随轻弹簧一起自由滑动.①该“电子秤”运用的物理知识 （18） （写出两点）；②图中的“质量表”是由 （19） 改装的(选填“电压表”或“电流表”). 图中R 0的作用是 （20） . 答案：图7 （a ）ABCD E F G图7 （b ）A 'B 'C 'D 'E 'F 'G '浦东新区：15．小伟查得4℃时均为1厘米3的三种液体在不同温度时的体积如下表所示：①4℃时1厘米3的丙液体在48℃时的体积为 (19) 厘米3. 乙液体的体积大小随温度变化的规律是：一定质量的乙液体， (20) .②小伟认为甲液体比乙和丙更适合作为温度计玻璃泡中的感温液，请你帮他写出选择甲液体的依据. (21) .答案：15. (19)1.600； (20)体积随温度升高而增大；(21)甲的体积随温度升高而均匀增大，而丙液体升高相同温度时增大的体积不相同；升高相同温度甲液体的体积变化比乙大.凸透镜成像规律杨浦：29. 在焦距为5厘米、10厘米或20厘米的凸透镜中选择一个放置于光具座的A点处，如图18所示. 将蜡烛、光屏分置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在________高度. 将蜡烛放置在B点，透镜在A点，并保持它们的位置不变，移动光屏，始终无法在光屏上找到清晰的像，则实验所用透镜的焦距可能是___________厘米. 现换用另一个凸透镜继续实验，发现当光屏上找到清晰的像时，像距小于物距，此时所用透镜的焦距可能是__________厘米，此时光屏上的像是倒立的、____________的实像.答案：奉贤：24．在“探究二力平衡的条件”实验中，某小组同学以硬纸板为研究对象，利用弹簧测力计、细线等器材进行实验，实验时应在硬纸板处于（5）状态下读取测力计的示数并且两细线对硬纸板拉力的方向（6） . 如图14所示，在“探究凸透镜成像的规律”实验中，应将蜡烛、凸透镜和光屏置于（7）上，并调节三者的中心高度以保证烛焰的像能成在光屏的（8） .答案：宝山、嘉定：25．为了“探究凸透镜成实像的规律”，小张、小李和小王三位同学利用焦距分别为（f1=8厘米、f2=10厘米、f3=15厘米）的三个凸透镜、同一发光体、光屏和光具座等分别进行了三组实验，实验步骤和操作均正确，并将每次实验测得的物距u、像距v、光屏上所成像与发光物大小比较的结果等分别记录在表一、二、三中.⑴ 他们分析比较实验表一（或表二或表三）中每一次实验测得数据中物距u、像距v与焦距、2倍焦距之间的关系及成像情况，可得出的初步结论是： ________________________.⑵小张接着说：在电影院看电影时，银幕上呈现的是放大的实像，那么凸透镜成放大实像的规律是如何的？小李回忆了先前学过的光学知识和上述实验结论，提出凸透镜成放大实像规律的一种猜想及其依据. ________________________________________________________.⑶为了验证小李提出的这一猜想，小王从他们手头拥有的器材中选择焦距为______厘米的凸透镜，设计相应的表格进行实验. 请你帮他将对应的物距填入表四中. _______实验序号物距u(厘米)像距v(厘米)成像情况1 24.012.0缩小2 32.0 10.7 缩小3 40.0 10.0 缩小表二（f实验序号物距u(厘米)像距v(厘米)成像情况4 25.0 16.7 缩小5 30.0 15.0 缩小6 50.0 12.5 缩小表一（f1=8厘米）实验序号物距u(厘米)像距v(厘米)成像情况7 35.0 26.3 缩小8 45.0 22.5 缩小9 60.0 20.0 缩小表三（f答案：黄浦：24．在“探究平面镜成像的特点”实验中，用（5）替代平面镜，是为了便于确认（6）的位置. 在“验证凸透镜成像规律”的实验中，当蜡烛位于图14所示位置时，恰能在光屏上得到等大的像，则该凸透镜焦距为（7）厘米. 保持凸透镜位置不变，为了得到放大的像，可将发光物置于光具座上的（8）点（选填字母）.答案：金山24．在“探究凸透镜成像规律”的实验中，首先调节烛焰、凸透镜、光屏的中心大致在（5），以保证凸透镜所成的实像呈现在光屏的（6） . 然后将蜡烛放置在光具座的A点位置不变，分别选择焦距为5厘米、10厘米、20厘米的凸透镜，在如图13所示BC间移动光屏时得到清晰的像，可判断：这个像是（7） (选填“放大”或“缩小”) 的，实验中所选用的透镜焦距可能是（8）厘米.答案：静安：6．物体置于距凸透镜的焦点10厘米处，在透镜另一侧光屏上成一个放大的像. 该透镜的焦距可能为A．5厘米B．8厘米C．10厘米D．15厘米答案：D闵行：24．在探究凸透镜成像的实验过程中，移动光屏至如图16（a）所示位置时，屏上出现清晰的像，则该像是（5）的（选填“放大”或“缩小”）. 若将蜡烛移至10厘米刻度处，要在屏上再次找到清晰的像，应将光屏向（6）（选填“左”或“右”）移动. 根据图16（b）中通电螺线管的S极，可判断小磁针的左侧为（7）极，电源的左端是（8）极.答案：普陀：24．小安在做“探究凸透镜成像规律”的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，如图11所示.① 将点燃的蜡烛放置在光具座上20cm 刻度线处，移动光屏到65cm 刻度线处，蜡烛在光屏上成清晰的像，此时像比物体 （5） （选填“大”或“小”）； （6） （选填“照相机”或“幻灯机”）就是利用这一成像特点制成.② 保持透镜位置不变，如果想在光屏上得到更大的清晰的像，应进行的操作是： （7） .③ 保持透镜位置不变，若将图11中点燃的蜡烛和光屏互换位置，则在光屏上 （8） 成像（选填“能”或“不能”）. 答案：徐汇：24.如图14所示,在“探究凸透镜成像的规律”实验中,调整实验装置时,要使凸透镜和光屏的中心跟烛焰的中心大致在 . 若凸透镜焦距为12厘米,将凸透镜置于光具座上A 点处,在距B 点5厘米的光屏上能找到清晰的像,则这个像一定是 的(选填“放大”或“缩小"),此时蜡烛位于光具座 厘米的刻度线之间: 若要得到烛焰的虚像,应使蜡烛位于光具座 厘米的刻度线之间. [第(7)、(8)空均选填“0-26”、“26-38”或“38-50″]答案：0 10 20 30 40 50 60 70 80 90 cm图11浦东新区：24．在“探究平面镜成像的特点”实验中，为了便于找到虚像的 (5) ，常采用 (6) 作为平面镜. 在“探究凸透镜成像的规律”实验中，当物距大于焦距时，可以通过 (7) 的步骤来找像；当物距小于焦距时，可以透过凸透镜看到一个正立放大的 (8) 像.答案：24. (5)位置； (6)玻璃板； (7)移动光屏； (8)虚.松江：25．为了“探究凸透镜成实像的规律”，小张和小李同学利用焦距f1为10厘米的凸透镜、一个高度为6厘米的发光体、光屏和光具座等进行实验. 实验中，他们正确组装和调试实验器材，按表一中的物距u依次进行实验，每次都使光屏上发光体的像最清晰，并将相应的像距v、成像情况记录在表一中. 然后他们换用焦距f2为15厘米的凸透镜，重复上述实验，并将数据记录在表二中.①分析比较实验序号1或6数据中物距u与像距v的大小关系及成像情况，可得出的初步结论是：（9） .②分析比较实验序号1、2、3、4或5、6、7、8数据中物距u、像距v及成像的变化情况，可得出的初步结论是：（10） .③小张同学计算了表一中物距与像距之和，由此得出结论：同一物体经同一凸透镜成实像时，物距与像距之和越小，成的像越大.小李通过分析比较实验序号（11），判断小张的结论是（12）的（选填“正确”、“错误”）.④根据上述实验结果可以判断：凸透镜所成像的性质可能与物距和（13）有关. 答案：电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A ”字样）、电压表、电流表、滑动变阻器、电键及导线若干. 小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗.①你认为小华的实验中存在的问题是：①__________________；②____________________. ②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦. 实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦. 答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源电压为6伏且不变，待测小灯泡L 标有“4.5V ”字样，且有规格为“20Ω 1A ”和“50Ω 2A ”的两种滑动变阻器可选. 他正确串联实验器材，闭合电键并逐步移动滑片P 的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示.① 小杨同学实验中选用的滑动变阻器为____（9）___， 理由是____（10）___. ② 根据表中的信息可求得的小灯泡最暗时电源的电功率为 （11） 瓦. ③ 根据表中的信息计算出小灯泡L 的额定功率. （需写出计算过程）__（12）_____ 答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A ”字样），实验序号 电压 （伏） 电流 （安） … 4.5 0.16 … 3.0 0.18 …1.50.20。
